三分仓空预器讲解

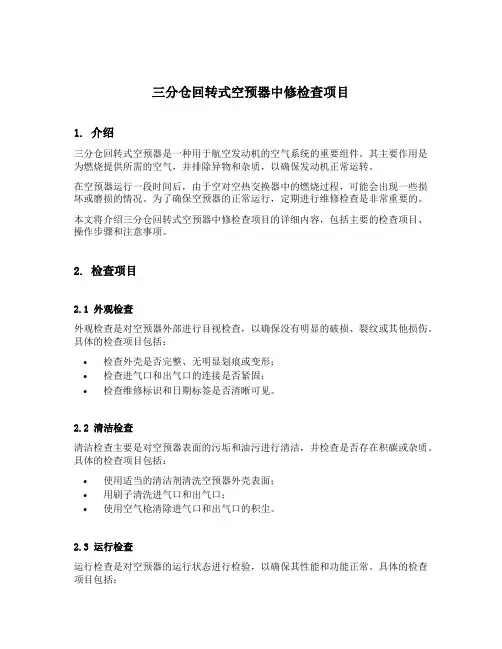

三分仓回转式空预器中修检查项目1. 介绍三分仓回转式空预器是一种用于航空发动机的空气系统的重要组件。

其主要作用是为燃烧提供所需的空气，并排除异物和杂质，以确保发动机正常运转。

在空预器运行一段时间后，由于空对空热交换器中的燃烧过程，可能会出现一些损坏或磨损的情况。

为了确保空预器的正常运行，定期进行维修检查是非常重要的。

本文将介绍三分仓回转式空预器中修检查项目的详细内容，包括主要的检查项目、操作步骤和注意事项。

2. 检查项目2.1 外观检查外观检查是对空预器外部进行目视检查，以确保没有明显的破损、裂纹或其他损伤。

具体的检查项目包括：•检查外壳是否完整、无明显划痕或变形；•检查进气口和出气口的连接是否紧固；•检查维修标识和日期标签是否清晰可见。

2.2 清洁检查清洁检查主要是对空预器表面的污垢和油污进行清洁，并检查是否存在积碳或杂质。

具体的检查项目包括：•使用适当的清洁剂清洗空预器外壳表面；•用刷子清洗进气口和出气口；•使用空气枪清除进气口和出气口的积尘。

2.3 运行检查运行检查是对空预器的运行状态进行检验，以确保其性能和功能正常。

具体的检查项目包括：•运行空预器一段时间，观察其运行是否平稳、无异常声音；•检查进气温度、出气温度和压力是否在正常范围内；•检查空预器连接的导向叶片是否转动灵活。

2.4 内部检查内部检查是对空预器内部部件进行检查，以确定是否存在损坏、磨损或松动的情况。

具体的检查项目包括：•拆卸空预器进气口和出气口，并检查空预器内部的翼型导向叶片是否有磨损或变形；•检查空预器内部的空气通道是否有积碳或杂质；•检查空预器连接的旋转组件是否有松动或损坏。

3. 操作步骤3.1 外观检查操作步骤1.检查空预器外壳是否完整，无明显划痕或变形；2.检查进气口和出气口的连接是否紧固；3.检查维修标识和日期标签是否清晰可见；4.记录并报告任何发现的异常情况。

3.2 清洁检查操作步骤1.使用适当的清洁剂和刷子清洗空预器外壳表面；2.用空气枪清除进气口和出气口的积尘；3.检查进气口和出气口是否干净；4.记录并报告任何发现的积碳或杂质。

回转式三分仓空预器工作原理好嘞，今天咱们聊聊回转式三分仓空预器，听起来是不是有点拗口？别担心，咱们用轻松的方式来捋一捋这个家伙的工作原理。

说到空预器，大家可能想问，什么是空预器啊？简单来说，它就是在锅炉里，给空气“打打气”的一个设备，能让锅炉燃烧得更高效、更环保。

这就像是给你爱吃的炖菜加点儿调料，让味道更浓郁，绝对不能少。

回转式三分仓空预器，它的名字听上去有点高大上，但其实它的工作原理很简单，咱们来拆解一下。

想象一下，你有一个大碗，里面放着三种不同的食材。

锅炉的工作就像是这大碗，空气、燃料和水就是那三种食材。

而回转式空预器就像是个聪明的厨师，能够把这三种食材按照最佳的比例和顺序混合在一起。

这家伙的构造也不复杂，通常分成三个部分。

第一个部分就是空预器的本体，里面有个转动的部分。

这个转动的部分就像你搅拌碗里的食材，搅拌得越均匀，做出来的菜就越好吃。

它的转动能把进来的空气和锅炉里的烟气有效地进行热交换。

这样一来，空气在进入锅炉之前，就已经吸收了一部分热量，温度提高了，燃烧的时候就能更加充分，效果杠杠的。

然后咱们再说说它的运作过程。

想象一下，这个空预器就像是在给锅炉“预热”。

空气一进来，就像走进了个暖房，立刻感到温暖。

空气经过热交换器，被加热后，再被送到锅炉，锅炉里面的燃料一见到这种热空气，立刻就能焕发出最佳状态，燃烧得特别旺。

就好比你在寒冷的冬天喝上一杯热腾腾的汤，立刻感觉到浑身都暖和了。

锅炉在这种状态下燃烧，热效率大大提高，省煤又省电。

还有一点很重要，这家伙的运转是十分稳定的。

它在工作的时候，转速是可以调节的，根据锅炉的需求自动进行调整。

就像开车的时候，你可以根据路况来调整车速，不快不慢，正合适。

这样一来，锅炉在不同的负荷下，都能保持高效运作，真是个聪明的助手。

有趣的是，回转式三分仓空预器不仅能提高热效率，还能减少废气排放。

咱们常说的环保，其实就是希望能少排放点儿对环境有害的气体。

这个空预器就像个环保卫士，把锅炉排出的烟气经过处理，再把热量回收利用，让空气更干净，真是个好帮手。

回转式空气预热器一. 作用空予器是利用锅炉尾部烟气热量加热燃烧所需空气的一种热交换装置。

空预器可以进一步降低排烟温度，减少排烟热损失；同时提高燃烧所需空气温度，改善燃料着火和燃烧条件，降低各项不完全燃烧损失，提高锅炉机组热效率等。

二. 原理1.本空气预热器型号LAP8650/1900是根据美国ABB－CE预热器公司的技术进行设计和制造。

这种三分仓回转式空气预热器是一种以逆流方式运行的再生式热交换器。

转子直径8650毫米，蓄热元件高度自上而下分别为800、800和300毫米，冷段300毫米，蓄热元件为低合金耐腐蚀的考登钢，其余热段蓄热元件为碳钢。

预热器左右两半部份分别为烟气和空气通道，空气侧又分为一次风道及二次风道。

当烟气流经转子时烟气将热量释放给蓄热元件，烟气温度降低；当受热后的蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高。

如此周而复始地循环，实现烟气与空气地热交换。

2.装在壳体上地驱动装置通过转子外围地围带，使转子以1.28转/分的转速旋转。

为了防止空气向烟气侧泄漏，在转子的上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置，此密封装置采用双密封结构以减小漏风。

此外，预热器上还设有火灾监测消防及清洗系统、吹灰装置、润滑及控制等设备。

三. 空气预热器技术特性见下表四. 空气预热器主要构件及性能1.空气预热器为回转再生式三分仓结构，逆流，转动轴垂直，具有气密保温外壳，用以从烟气流中有效地回收热量。

设计时应考虑预热器低温端的防腐问题。

回转式空气预热器的设计应满足二次风和一次风的总需求，以保证在燃烧劣质煤和所有负荷情况下，达到所需要的风温。

每台空气预热器应包括一套带二台电机的驱动装置：－一台用于正常运行；－一台用于事故运行，或用于冲洗过程。

每台空气预热器均配有用于火焰检测的热电偶、防火保护、冲洗通道和吹灰器。

空气预热器的外壳上配有门孔，以便在不拆下预热器的情况下检查和更换冷端部件。

一、空预器概述空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置，由于它工作在烟气温度较低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。

同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失1.1.1空气预热器的类型及特点空气预热器按传热方式分可以分为传热式和蓄热式（再生式）两种。

前者是将热量连续通过传热面由烟气传给空气，烟气和空气有各自的通道。

后者是烟气和空气交替地通过受热面，热量由烟气传给受热面金属，被金属积蓄起来，然后空气通过受热面，将热量传给空气，依靠这样连续不断地循环加热。

随着电厂锅炉蒸汽参数和机组容量的加大，管式空气预热器由于受热面的加大而使体积和高度增加，给锅炉布置带来影响。

因此现在大机组都采用结构紧凑、重量轻的回转式空气预热器。

管式空预器和回转式空预器两者相比较各有以下特点：1）回转式空气预热器由于其受热面密度高，因而结构紧凑，占地小，体积为同容量管式预热器的1/10；2）重量轻。

因管式预热器的管子壁厚1.5mm，而回转预热器的蓄热板厚度为0.5－1.25mm，布置相当紧凑，所以回转式预热器金属耗量约为同容量管式预热器的1/3；3）回转式预热器布置灵活方便，在锅炉本体更容易得到合理的布置；4）在相同的外界条件下，回转式空气预热器因受热面金属温度较高，低温腐蚀的危险较管式预热器轻些；5）回转式空气预热器的漏风量比较大，一般管式预热器不超过5％，而回转式预热器在状态好时为8％－10％，密封不良时可达20％－30％；6）回转空气预热器的结构比较复杂，制造工艺要求高，运行维护工作多，检修也较复杂。

回转式空气预热器有两种布置形式：垂直轴和水平轴布置。

垂直轴布置的空气预热器又可分为受热面转动和风罩转动。

通常使用的受热面转动的是容克式回转空气预热器，而风罩转动的是罗特缪勒（Rothemuhle）式回转预热器。

这两种预热器均被采用，但较多的是受热面转动的回转式空气预热器。

空气预热器的工作原理和应用价值空气预热器（air preheater）也被简称为空预器，是提高锅炉热交换性能，降低热量损耗的一种预热设备。

空气预热器的作用，是将锅炉尾部烟道中排出的烟气中携带的热量，通过散热片传导到进入锅炉前的空气中，将空气预热到一定的温度。

1、空气预热器的工作原理空气预热器在工作时会缓慢的旋转，烟气会进入空预器的烟气侧后再被排出，而烟气中携带的热量会为空预器中的散热片所吸收，之后空预器缓慢旋转，散热片运动到空气侧，再将热量传递给进入锅炉前的空气。

空气预热器在锅炉中的应用多为三分仓式，附带有火警报警系统、间隙调整系统和变频控制系统。

空气预热器的使用方便、操作简单、运行安全，并能提高锅炉系统的热交换性能，因此在烟气锅炉系统中有很普遍的使用。

2、空气预热器的应用价值空气预热器是收集和利用烟气余热的设备。

空气预热器的应用能直接降低锅炉排烟的温度，减少系统内的热能损失。

同时，空气预热器的散热片能够吸收和传导热能，相当于增加了锅炉的受热面，提高锅炉的热效率。

空气预热器在锅炉中是有加热燃料所需空气的作用，空气预热器的使用能改善高温空气的燃烧条件，减少燃料不完全燃烧而造成的热量损失。

空气预热器的应用还可以提高炉内温度，提高辐射传热水平和受热效率。

空气预热器的常见问题及处理空气预热器是用来传导锅炉系统中排出烟气热能的一种装置。

空气预热器的应用能提高锅炉系统的热交换性能，因此在锅炉系统中使用的较为广泛。

空气预热器在运行中会出现一些故障和问题，以下是其中常见的几种。

1、空气预热器的振动问题空气预热器在运行中容易出现振动的问题，这个问题的根源主要在于空预器的设计。

空气预热器在设计时就要考虑其运行中的振动问题，避免空预器发生振动，需要合理的选择空气流动的速度，或沿着空气流动的方向加装防振隔板。

2、空气预热器的堵灰问题空气预热器另外一个常见问题是堵灰。

空预器在工作时会接触到锅炉排出的烟气及其中所携带的颗粒型灰尘，长时间灰尘堆积即会形成堵灰。

三分仓回转式空预器回转式空预器是一种蓄热式空预器，转子旋转时，烟气和空气交替流过蓄热元件，烟气流过时，受热面吸热，转到空气侧受热面再放热，将空气加热。

三分仓回转式空预器分为三个通道，烟气通道一般占受热面的50%，空气通道占受热面的30%-40%，分为一次风道和二次风道，其余部分为密封区，用以防止漏风。

此种空预器的运行缺点是漏风量较大，所以对密封系统要求很高。

以下我们也着重介绍密封系统。

01空预器结构02空预器的密封空预器的漏风分为两部分：直接漏风和携带漏风。

空预器的漏风也是检验空预器质量的重要指标之一。

1、直接漏风是因为空预器是旋转机械，其动静之间总有一定的间隙，其次，空预器的空气侧和烟气侧总有一定的压差，因此必然一二次风通过动静部分的间隙漏到烟气侧，或一次风漏到二次风中，形成空预器的漏风。

2、携带漏风是指转子在旋转过程中，不可避免的携带部分空气到烟气仓中，增加了空预器的漏风，当时转子的转速很低，大概一转50多秒，此种漏风不会超过空预器漏风的10%。

漏风将直接影响锅炉的经济安全运行，不仅会使送引风机出力增加，严重时可使锅炉出力降低，并加剧空预器的低温腐蚀。

为了减少漏风量，空预器设计了可靠的密封系统。

分为：轴向密封，径向密封和环向密封。

径向密封系统是由热端扇形板、热端径向密封片和冷端扇形板及径向密封片组成，用于阻止热冷端面与扇形板之间因压差而存在的漏风。

轴向密封主要是防止空气从密封区转子外侧漏入到烟气侧。

环向密封指上图中黄色部分，是为阻止空气沿转子外表面和主壳体内表面之间动静部件间隙通过的密封装置。

空气预热器的密封装置和密封表面是这样布置的，在BMCR负荷下的设计温度能提供最佳的漏风控制。

当温度升高到设计温度以上时，当前的密封和密封表面之间的设计间隙不够弥补过量的热变形，从而导致密封和密封表面接触而磨损。

下面的运行情况将产生严重的密封磨损。

•空预器入口烟温过高•通过预热器的空气减少。

当空气量接近零时，密封磨损程度增加。

三分仓回转式空气预热器的工艺流程1.原料气体进入第一级换热器，在换热器中被空气预热。

The raw gas enters the first stage heat exchanger and is preheated by the air in the exchanger.2.处理后的气体进入第二级换热器，在换热器中再次被空气预热。

The treated gas enters the second stage heat exchangerand is preheated by the air in the exchanger again.3.预热后的气体进入再生燃气发生器，与再生燃料反应生成高温燃气。

The preheated gas enters the regenerative gas generator and reacts with the regenerative fuel to produce high temperature gas.4.高温燃气流入燃烧室，与原料气体燃烧，并释放热量。

The high temperature gas flows into the combustion chamber, burns with the raw gas, and releases heat.5.产生的热量经过换热器传递给未处理的原料气体，实现了热能的回收利用。

The generated heat is transferred to the untreated raw gas through the heat exchangers, achieving the recovery and utilization of thermal energy.6.再生燃气发生器释放的废气流向换热器，为未处理的原料气体预热。

The exhaust gas released from the regenerative gas generator flows to the heat exchangers, preheating the untreated raw gas.7.通过循环往复，三分仓回转式空气预热器实现了热能的有效利用和原料气体的预热。

一、空气预热器的作用1、空气通过空气预热器加热后再送入炉膛，提高炉膛温度、促进燃料着火，改善或强化燃烧，保证低负荷下着火稳定性。

2、回热系统的采用使得给水温度提高，亚临界锅炉给水温度可高达250~290℃，若不采用空气预热器，排烟温度将很高。

3、炉膛内辐射传热量与火焰平均温度的四次方成正比。

送入炉膛热空气温度提高，使得火焰平均温度提高，从而增强了炉内的辐射传热。

这样，在满足相同的蒸发吸热量的条件下，就可以减少水冷壁管受热面，节省金属消耗量。

4、热空气作为制粉系统中干燥剂。

回转式空预器的组成与工作原理三分仓回转式空预器将空气通道一分为二，一、二次风中间由径向密封片、轴向密封片将它们隔开，成为一次风和二次风通道。

在烟气通道不变的前提下，一次风的角度可任意变化，以适应不同燃料的需要，目前已有的标准化角度为35°和50°，回转空气预热器的气体流向图和支撑示意图分别如下图所示。

下面将从转子驱动装置、底部推力轴承、顶部导向轴承、蓄热元件、空预器密封、蒸汽吹灰、水冲洗等方面对回转式空预器展开进一步介绍。

1、转子驱动装置转子由中心驱动装置驱动,驱动装置直接与转子顶部端轴相连。

两台电机均能以正、反两个方向驱动空预器,只有在空预器不带负荷时才允许改变驱动方向。

两台驱动电机与初级减速箱均为法兰连接，终级减速箱通过输岀轴套直接套装在驱动轴上并用锁紧盘固定。

终级减速箱一侧装有扭矩臂,扭矩臂被固定在顶部结构上的扭矩臂支座内。

扭矩臂攴座通过扭矩臂给驱动机构一个反作用扭转力矩从而驱动驱动轴和转子旋转,而驱动装置扭矩臂沿垂直方向可以在扭矩臂支座内上下自由移动,以适应转子与顶部结构的热态涨差。

2、底部推力轴承转子由自调球面滚子推力轴承支撑,底部轴承箱固定在支撑凳板上。

转子的全部旋转重量均由推力轴承支撑。

底部轴承箱在定位后,将螺栓和定位垫板一起锁定,并将垫板焊在攴撑板上。

底部轴承采用油浴润滑，轴承箱上装有注油器和油位计,并有用于安装测温元件，两侧均设有防护网,以防止空预器正常运行时无关人员靠近转动部位而发生危险。

三分仓回转式空气预热器漏风率的分析探讨作者：金毅来源：《农家科技下旬刊》2016年第12期摘要：在大型燃煤锅炉中最为重要的辅助设备之一便是三分仓回转式的空气预热器，其安全稳定的运行对于整个火电厂而言具有重要的经济意义。

在此背景下，文章首先介绍了三分仓回转式空气预热器漏风率的概念，进而根据实际应用中的数据分析了目前三分仓回转式空气预热器漏风率的影响因素，最后提出了三分仓回转式空气预热器漏风率的控制方法。

关键词：三分仓；回转式空气；预热器；漏风率；分析三分仓回转式空气预热器在其结构上划分为一次风侧、二次风侧以及烟气侧，其漏风主要在一次风向烟气侧以及二次风向烟气侧发生。

在三分仓回转式空气预热器的使用中通常需要设置径向密封、旁路密封以及周向密封。

在国内的300mw以上的机组之中，三分仓回转式空气预热器的使用率越来越高，如果其在使用中的漏风问题不能得到有效地解决，会致使整个锅炉的运行经济性和安全性都受到严重的影响，因此探究三分仓回转式空气预热器的漏风率具有重要的意义。

文章以三分仓回转式空气预热器为中心，从概念、影响因素以及控制方法三方面展开了细致的分析探讨，旨在提供一些三分仓回转式空气预热器使用漏风率有效控制的理论参考，以下是具体内容。

一、三分仓回转式空气预热器漏风率的概念三分仓回转式空气预热器其漏风量L定义如下：L=△Q/QQI=（QGO-QGI）/GGI100% （1）在公式中QGO、QGI分别表示在预热器其出口处和入口处的烟气量。

在《ASME PTC4.3》的实验导则的规定之中，对于三分仓回转式空气预热器其漏风量L 的表达公式如下：L={（CO’2-C O”2）/CO”2}x0.9x100% （2）在表达公式中CO”2、CO’2分别三分仓回转式空气预热器其出口处以及入口处烟气中的CO2的体积含量。

在我国的《电站锅炉性能试验规程》之中的三分仓回转式空气预热器漏风率表达公式如下：L=0.9x{（O”2-O’2）/（21-O”2）}x100% （3）和（2）不同该公式是使用氧气作为计算三分仓回转式空气预热器漏风量的元素。
