一、空气预热器的作用1、空气通过空气预热器加热后再送入炉膛，提高炉膛温度、促进燃料着火，改善或强化燃烧，保证低负荷下着火稳定性。
2、回热系统的采用使得给水温度提高，亚临界锅炉给水温度可高达250~290℃，若不采用空气预热器，排烟温度将很高。
3、炉膛内辐射传热量与火焰平均温度的四次方成正比。
送入炉膛热空气温度提高，使得火焰平均温度提高，从而增强了炉内的辐射传热。
这样，在满足相同的蒸发吸热量的条件下，就可以减少水冷壁管受热面，节省金属消耗量。
4、热空气作为制粉系统中干燥剂。
回转式空预器的组成与工作原理三分仓回转式空预器将空气通道一分为二，一、二次风中间由径向密封片、轴向密封片将它们隔开，成为一次风和二次风通道。
在烟气通道不变的前提下，一次风的角度可任意变化，以适应不同燃料的需要，目前已有的标准化角度为35°和50°，回转空气预热器的气体流向图和支撑示意图分别如下图所示。
下面将从转子驱动装置、底部推力轴承、顶部导向轴承、蓄热元件、空预器密封、蒸汽吹灰、水冲洗等方面对回转式空预器展开进一步介绍。
1、转子驱动装置转子由中心驱动装置驱动,驱动装置直接与转子顶部端轴相连。
两台电机均能以正、反两个方向驱动空预器,只有在空预器不带负荷时才允许改变驱动方向。
两台驱动电机与初级减速箱均为法兰连接，终级减速箱通过输岀轴套直接套装在驱动轴上并用锁紧盘固定。
终级减速箱一侧装有扭矩臂,扭矩臂被固定在顶部结构上的扭矩臂支座内。
扭矩臂攴座通过扭矩臂给驱动机构一个反作用扭转力矩从而驱动驱动轴和转子旋转,而驱动装置扭矩臂沿垂直方向可以在扭矩臂支座内上下自由移动,以适应转子与顶部结构的热态涨差。
2、底部推力轴承转子由自调球面滚子推力轴承支撑,底部轴承箱固定在支撑凳板上。
转子的全部旋转重量均由推力轴承支撑。
底部轴承箱在定位后,将螺栓和定位垫板一起锁定,并将垫板焊在攴撑板上。
底部轴承采用油浴润滑，轴承箱上装有注油器和油位计,并有用于安装测温元件，两侧均设有防护网,以防止空预器正常运行时无关人员靠近转动部位而发生危险。

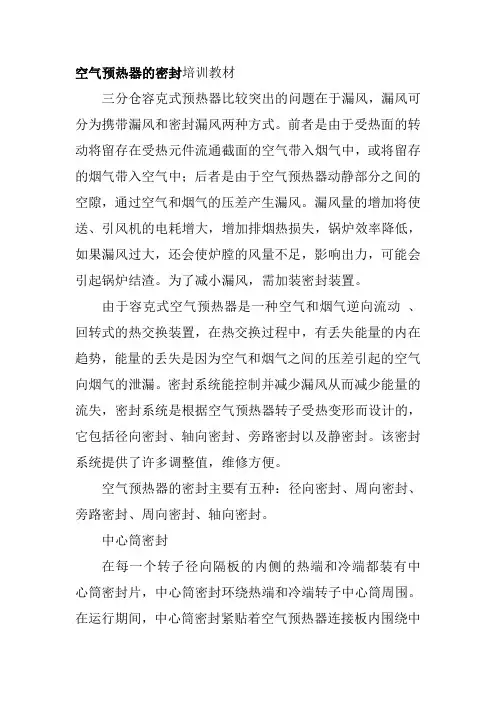

空气预热器的密封培训教材三分仓容克式预热器比较突出的问题在于漏风，漏风可分为携带漏风和密封漏风两种方式。
前者是由于受热面的转动将留存在受热元件流通截面的空气带入烟气中，或将留存的烟气带入空气中；后者是由于空气预热器动静部分之间的空隙，通过空气和烟气的压差产生漏风。
漏风量的增加将使送、引风机的电耗增大，增加排烟热损失，锅炉效率降低，如果漏风过大，还会使炉膛的风量不足，影响出力，可能会引起锅炉结渣。
为了减小漏风，需加装密封装置。
由于容克式空气预热器是一种空气和烟气逆向流动、回转式的热交换装置，在热交换过程中，有丢失能量的内在趋势，能量的丢失是因为空气和烟气之间的压差引起的空气向烟气的泄漏。
密封系统能控制并减少漏风从而减少能量的流失，密封系统是根据空气预热器转子受热变形而设计的，它包括径向密封、轴向密封、旁路密封以及静密封。
该密封系统提供了许多调整值，维修方便。
空气预热器的密封主要有五种：径向密封、周向密封、旁路密封、周向密封、轴向密封。
中心筒密封在每一个转子径向隔板的内侧的热端和冷端都装有中心筒密封片，中心筒密封环绕热端和冷端转子中心筒周围。
在运行期间，中心筒密封紧贴着空气预热器连接板内围绕中心筒的导向和支承端轴的静密封卷筒，中心筒密封开槽并固定在径向隔板的内端，密封无论在径向还是在轴向方向上（靠近或者远离热端或冷端静密封卷筒）在安装时都可以调节安装。
中心筒密封一般不需要更换。
径向密封在各项漏风中尤以径向漏风为最，是由于转子的外缘的挠度，尤其是因在工作状态下的冷热端温差而呈蘑菇形，使转子外缘的漏风间隙增大。
因此沿着每个转子径向隔板的热端和冷端径向边缘安装有径向密封片，运行时径向密封片和扇形板之间的间隙最小。
径向密封片上开腰形螺栓孔用螺栓固定径向隔板上，密封片可沿着轴向方向上（靠近或远离热端或冷端扇形板）调节，假如运行时这些密封片和扇形板接触，密封就开始磨损，当密封磨损到不够轴向调整时，密封片就需要更换了。
