空气预热器的类型及特点

管式空气预热器的工作原理管式空气预热器是一种常见的热交换设备，广泛应用于工业生产中。

它通过将废气与进气进行热交换，将废气中的热量传递给进气，从而实现了能量的回收利用，提高了能源利用效率。

下面将从工作原理、结构特点和应用领域等方面对管式空气预热器进行详细介绍。

管式空气预热器的工作原理主要是利用废气与进气之间的热量传递来实现预热的目的。

具体来说，管式空气预热器由一组平行排列的管子组成，废气流经管子的外壁，而进气则流经管子的内壁。

废气和进气之间通过管壁进行热量传递，使进气在通过预热器之前被加热，从而达到提高进气温度的目的。

在工作过程中，废气从烟囱或燃烧炉中进入预热器的废气侧，通过预热器的管子外壁流动。

同时，进气从外部环境中通过预热器的管子内壁流动。

当废气从管子外壁流过时，其热量会逐渐传递给管壁，然后再传递给进气。

由于废气温度高于进气温度，因此热量会从高温的废气流向低温的进气，使进气得到预热。

预热后的进气将继续流入下一个工艺装置中，实现了能量的回收利用。

管式空气预热器的结构特点主要体现在以下几个方面。

首先，管式空气预热器的管子通常采用金属材料制成，具有良好的导热性能和机械强度，能够承受较高的温度和压力。

其次，管子之间的排列方式有多种，如平行排列、螺旋排列等，不同的排列方式可以适应不同的工艺需求。

此外，管式空气预热器还通常具有进气和废气的进出口，以及用于清洗和维护的检修孔等。

管式空气预热器具有广泛的应用领域。

首先，它常被应用于热电厂和工业锅炉等能源设备中，用于回收废气中的热量，提高锅炉的热效率。

其次，管式空气预热器还广泛应用于冶金、化工、石油、轻工等行业的生产过程中，用于回收废气中的热能，降低能源消耗。

此外，管式空气预热器还常被应用于烟气脱硫、烟气脱硝等烟气处理系统中，用于提高烟气处理效率。

管式空气预热器通过废气与进气之间的热量传递，实现了能量的回收利用，提高了能源利用效率。

它具有结构简单、工作可靠、使用方便等特点，并具有广泛的应用领域。

热管式余热节能交换器（热管式空气预热器）安装使用说明书上海蕲黄节能设备有限公司一．概述1、热管简介热管是一种具有高传热性能元件，它通过密闭真空管壳内工作介质的相变潜热来传递能量，其传热性能类似于超导体性能，因此它具有传热能力大，传热效率高的特点。

典型的重力热管如又图所示，在密闭的管内先抽成1~2×10PA的负压，在此状态下充入适量工质。

在热管的下端（受热段）加热，工质吸收热量汽化为蒸汽，在微小的压差下，上升到热管上端（放热段），并向外界放出热量，且凝结为液体。

冷凝液在重力的作用下，沿着热管内壁返回到受热段，并再次受热汽化，如此循环往复，连续不断的将热量从一端传向另一端。

由于是相变传热，因此热管内阻很小，所以能以较小的温差获得较大的传热率，且结构简单，具有单向导热的特点，特别是由于热管的特有机理，例冷热流体之间的热交换在管外进行，并可以方便的进行强化传热。

热管这种传热元件可以单根使用也可以组合使用，根据用户现场的条件，配以相应的流通结构组合成各种形式的换热器，热管换热器具有传热效率高，阻力损失小，结构紧凑、工作可靠和维护费用小等多种优点，它在空间技术、电子、冶金、动力、石油、化工等各种行业都得到了广泛的应用。

2、结构特点热管空气预热器由箱体、热管管束、中隔板组成。

箱体分为两侧：一侧流体为烟气，一侧流体为空气。

特点：1、烟气和空气由中隔板隔开，热管腰环与中隔板密封良好，两侧流体不串流。

2、烟气和空气通过管件外表面换热，换热面积易于扩展。

3、可调节管件表面翅片和翅片距，控制管壁温度避免烟气侧堵灰和酸腐蚀。

4、少数管件的漏穿不会造成烟气和空气的串流。

二．设备安装1、设备在工艺及土建设计的预定位置吊装。

吊装时按图纸所示位置或经相关技术人员同意的位置起吊，起吊时不应有附加载荷或冲击载荷。

2、设备按实际位置就位后校正水平，设备底筐与基础支撑应该接触均匀，不应出现不稳现象。

3、为了保证进口烟气的均匀性，在进口烟道内设置导流板是十分必要的。

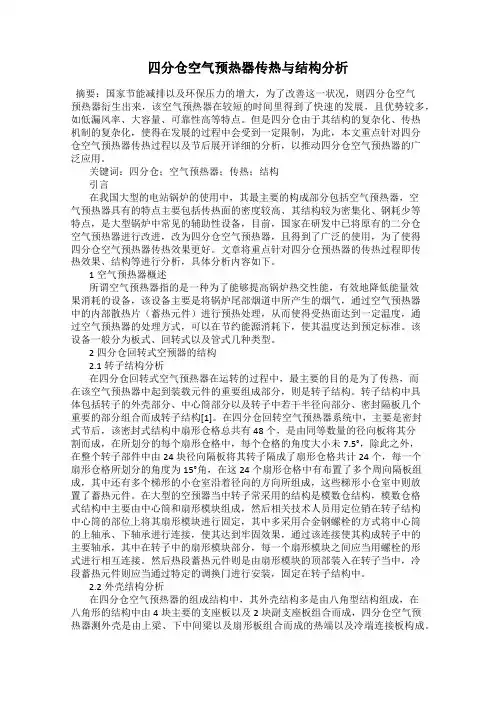

四分仓空气预热器传热与结构分析摘要：国家节能减排以及环保压力的增大，为了改善这一状况，则四分仓空气预热器衍生出来，该空气预热器在较短的时间里得到了快速的发展，且优势较多，如低漏风率、大容量、可靠性高等特点。

但是四分仓由于其结构的复杂化、传热机制的复杂化，使得在发展的过程中会受到一定限制，为此，本文重点针对四分仓空气预热器传热过程以及节后展开详细的分析，以推动四分仓空气预热器的广泛应用。

关键词：四分仓；空气预热器；传热；结构引言在我国大型的电站锅炉的使用中，其最主要的构成部分包括空气预热器，空气预热器具有的特点主要包括传热面的密度较高、其结构较为密集化、钢耗少等特点，是大型锅炉中常见的辅助性设备，目前，国家在研发中已将原有的二分仓空气预热器进行改进，改为四分仓空气预热器，且得到了广泛的使用，为了使得四分仓空气预热器传热效果更好。

文章将重点针对四分仓预热器的传热过程即传热效果、结构等进行分析，具体分析内容如下。

1空气预热器概述所谓空气预热器指的是一种为了能够提高锅炉热交性能，有效地降低能量效果消耗的设备，该设备主要是将锅炉尾部烟道中所产生的烟气，通过空气预热器中的内部散热片（蓄热元件）进行预热处理，从而使得受热面达到一定温度，通过空气预热器的处理方式，可以在节约能源消耗下，使其温度达到预定标准。

该设备一般分为板式、回转式以及管式几种类型。

2四分仓回转式空预器的结构2.1转子结构分析在四分仓回转式空气预热器在运转的过程中，最主要的目的是为了传热，而在该空气预热器中起到装载元件的重要组成部分，则是转子结构。

转子结构中具体包括转子的外壳部分、中心筒部分以及转子中若干半径向部分、密封隔板几个重要的部分组合而成转子结构[1]。

在四分仓回转空气预热器系统中，主要是密封式节后，该密封式结构中扇形仓格总共有48个，是由同等数量的径向板将其分割而成，在所划分的每个扇形仓格中，每个仓格的角度大小未7.5°，除此之外，在整个转子部件中由24块径向隔板将其转子隔成了扇形仓格共计24个，每一个扇形仓格所划分的角度为15°角，在这24个扇形仓格中有布置了多个周向隔板组成，其中还有多个梯形的小仓室沿着径向的方向所组成，这些梯形小仓室中则放置了蓄热元件。
