试作图示刚架的剪力图和弯矩图

工程力学试题及答案一、填空题1.物体的平衡是指物体相对于地面__________或作________运动的状态2.平面汇交力系平衡的必要与充分条件是：_____。

该力系中各力构成的力多边形____3.一物块重600N，放在不光滑的平面上，摩擦系数f=0.3，在左侧有一推力150N，物块有向右滑动的趋势F max=__________,所以此物块处于静止状态，而其F=__________。

4.刚体在作平动过程中，其上各点的__________相同，每一瞬时，各点具有__________的速度和加速度。

A、O2B质量不计，且5.AB杆质量为m，长为L，曲柄OO1A=O2B=R，O1O2=L，当φ=60°时，O1A杆绕O1轴转动，角速度ω为常量，则该瞬时AB杆应加的惯性力大小为__________，方向为__________6.使材料丧失正常工作能力的应力称为极限应力。

工程上一般把__________作为塑性材料的极限应力；对于脆性材料，则把________作为极限应力。

7.__________面称为主平面。

主平面上的正应力称为______________。

8.当圆环匀速转动时，环内的动应力只与材料的密度ρ和_____________有关，而与__________无关。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共18分)1.某简支梁AB受载荷如图所示，现分别用R A、R B表示支座A、B处的约束反力，则它们的关系为( )。

A.R A<R BB.R A>R BC.R A=R BD.无法比较2.材料不同的两物块A和B叠放在水平面上，已知物块A重0.5kN，物块B重0.2kN，物块A、B间的摩擦系数f1=0.25，物块B与地面间的摩擦系数f2=0.2，拉动B物块所需要的最小力为( )A.0.14kNB.0.265kNC.0.213kND.0.237kN3.在无阻共振曲线中，当激振力频率等于系统的固有频率时，振幅B趋近于( )。

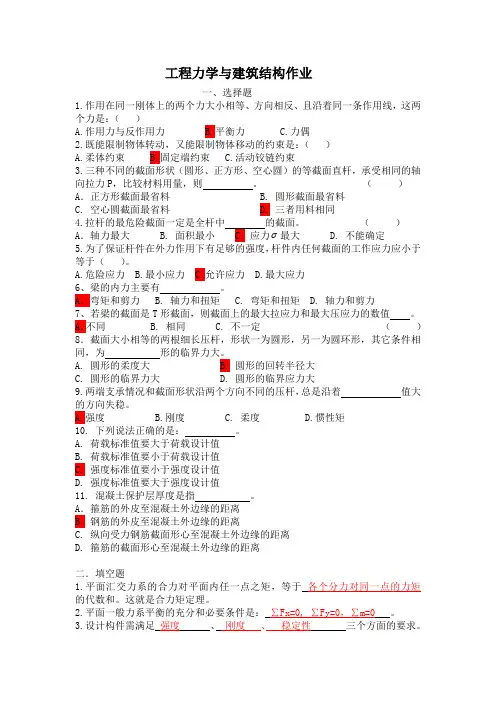

工程力学与建筑结构作业一、选择题1.作用在同一刚体上的两个力大小相等、方向相反、且沿着同一条作用线，这两个力是：（）A.作用力与反作用力B.平衡力C.力偶2.既能限制物体转动，又能限制物体移动的约束是：（）A.柔体约束B.固定端约束C.活动铰链约束3.三种不同的截面形状（圆形、正方形、空心圆）的等截面直杆，承受相同的轴向拉力P，比较材料用量，则。

（）A．正方形截面最省料 B. 圆形截面最省料C. 空心圆截面最省料D. 三者用料相同4.（）A．轴力最大 B. 面积最小 最大 D. 不能确定5.杆件内任何截面的工作应力应小于等于（）。

A.危险应力B.最小应力C.允许应力D.最大应力6、梁的内力主要有。

A．弯矩和剪力 B. 轴力和扭矩 C. 弯矩和扭矩 D. 轴力和剪力7、若梁的截面是T形截面，则截面上的最大拉应力和最大压应力的数值。

A．不同 B. 相同 C. 不一定（）8．截面大小相等的两根细长压杆，形状一为圆形，另一为圆环形，其它条件相同，为形的临界力大。

A. 圆形的柔度大B. 圆形的回转半径大C. 圆形的临界力大D. 圆形的临界应力大9.两端支承情况和截面形状沿两个方向不同的压杆，总是沿着值大的方向失稳。

A.强度B.刚度C. 柔度D.惯性矩10. 下列说法正确的是：。

A. 荷载标准值要大于荷载设计值B. 荷载标准值要小于荷载设计值C. 强度标准值要小于强度设计值D. 强度标准值要大于强度设计值11. 混凝土保护层厚度是指。

A．箍筋的外皮至混凝土外边缘的距离B. 钢筋的外皮至混凝土外边缘的距离C. 纵向受力钢筋截面形心至混凝土外边缘的距离D. 箍筋的截面形心至混凝土外边缘的距离二．填空题1.平面汇交力系的合力对平面内任一点之矩，等于各个分力对同一点的力矩的代数和。

这就是合力矩定理。

2.平面一般力系平衡的充分和必要条件是：∑Fx=0, ∑Fy=0，∑m=0。

3.设计构件需满足强度、刚度、稳定性三个方面的要求。

江 苏 科 技 大 学学年第二学期材料力学试题(A 卷)一、 选择题（20分）1、图示刚性梁AB 由杆1和杆2支承，已知两杆的材料相同，长度不等，横截面积分别为A 1和A 2，若载荷P 使刚梁平行下移，则其横截面面积（ ）。

A 、A 1〈A 2B 、A 1 〉A 2C 、A 1=A 2D 、A 1、A 2为任意2、建立圆周的扭转应力公式τρ=M ρρ/I ρ时需考虑下列因素中的哪几个？答：（ ）（1）扭矩M T 与剪应力τρ的关系M T =∫A τρρdA （2）变形的几何关系（即变形协调条件） （3）剪切虎克定律（4）极惯性矩的关系式I T =∫A ρ2dAA 、（1）B 、（1）（2）C 、（1）（2）（3）D 、全部 3、二向应力状态如图所示，其最大主应力σ1=（ ） A 、σ B 、2σ C 、3σ D 、4σ4、高度等于宽度两倍(h=2b)的矩形截面梁，承受垂直方向的载荷，若仅将竖放截题 号 一 二 三 四 五 六 总分 得 分题一、3图---------------------------------------------------密 封 线 内 不 准 答 题-------------------------------------------------------------题一、4题一、1图面改为平放截面，其它条件都不变，则梁的强度（ ）A 、提高到原来的2倍B 、提高到原来的4倍C 、降低到原来的1/2倍D 、降低到原来的1/4倍5. 已知图示二梁的抗弯截面刚度EI 相同，若二者自由端的挠度相等，则P 1/P 2=（ ） A 、2 B 、4 C 、8 D 、16二、作图示梁的剪力图、弯矩图。

（１５分）三、如图所示直径为d 的圆截面轴，其两端承受扭转力偶矩m 的作用。

设由实验测的轴表面上与轴线成450方向的正应变，试求力偶矩m 之值、材料的弹性常数E 、μ均为已知。

（15分）四、电动机功率为9kW ，转速为715r/min ，皮带轮直径D =250mm ，主轴外伸部分长度为l =120mm ，主轴直径d =40mm ，〔σ〕=60MPa ，用第三强题一、5图三题图二 题 图-----------------度理论校核轴的强度。

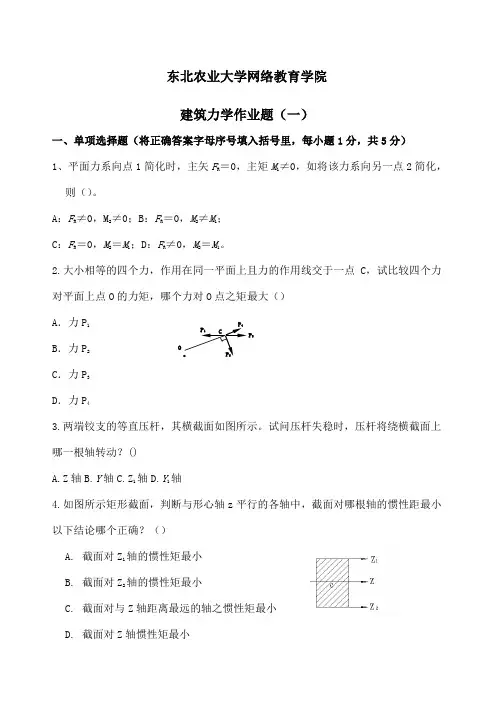

东北农业大学网络教育学院建筑力学作业题（一）一、单项选择题（将正确答案字母序号填入括号里，每小题1分，共5分）1、平面力系向点1简化时，主矢F R ＝0，主矩M 1≠0，如将该力系向另一点2简化，则（）。

A ：F R ≠0，M 2≠0；B ：F R ＝0，M 2≠M 1；C ：F R ＝0，M 2＝M 1；D ：F R ≠0，M 2＝M 1。

2.大小相等的四个力，作用在同一平面上且力的作用线交于一点C ，试比较四个力对平面上点O 的力矩，哪个力对O 点之矩最大（）A ．力P 1B ．力P 2C ．力P 3D ．力P 43.两端铰支的等直压杆，其横截面如图所示。

试问压杆失稳时，压杆将绕横截面上哪一根轴转动？()A.Z 轴B.Y 轴C.Z 1轴D.Y 1轴4.如图所示矩形截面，判断与形心轴z 平行的各轴中，截面对哪根轴的惯性距最小以下结论哪个正确？（）A. 截面对Z 1轴的惯性矩最小B. 截面对Z 2轴的惯性矩最小C. 截面对与Z 轴距离最远的轴之惯性矩最小D. 截面对Z 轴惯性矩最小 ·C O P 1 P 2 P 35.指出以下应力分布图中哪些是正确的（）A. 图(a)(b)正确B. 图(b)(c)正确C. 图(c)(d)正确D. 图(b)(d)正确二、判断题（每小题1分，共5分）1. 作用在一个物体上有三个力，当这三个力的作用线汇交于一点时，此力系必然平衡。

（）2. 一空间力系，若各力作用线平行某一固定平面，则其独立的平衡方程只有3个。

（）3. 压缩与弯曲的组合变形，在进行强度计算时，如考虑附加弯矩的影响，结果是偏于安全的。

（）4. 下图为几何不变体系且无多余约束。

（）5. 矩形截面梁受横向力作用而弯曲时，其横截面上最大剪应力的大小是平均剪应力的3倍。

（）三、填空题（每空1分；共15分。

）1.横截面面积A=10cm 2的拉杆，P=40KN ，当α=60°斜面上的σ=，σα=，τα=。

《工程力学》作业1参考答案说明：本次作业对应于文字教材第0—3章，应按相应教学进度完成。

一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

1．三刚片组成几何不变体系的规则是（ B ）A三链杆相连，不平行也不相交于一点B三铰两两相连，三铰不在一直线上C三铰三链杆相连，杆不通过铰D一铰一链杆相连，杆不通过铰2．在无多余约束的几何不变体系上增加二元体后构成（C ）A可变体系B瞬变体系B瞬变C不变且无多余联系三、填空题（每空2分，共20分）1．定向支座的反力分量是一个力和一个反力偶。

2．连接两个刚片的单铰相当于两个约束。

= 5kN （ 拉力 ）。

10．位移计算公式ds GAF F ds EA F F ds EI M M QP Q NP N PiP ⎰⎰⎰++=∆μ是由变形体虚功原理推出来的。

解：（1）.求支座反力：F A= F P/2 , F B= 3F P/2 . （2）.作刚架的弯矩图FL3FL/4M图解：（1）求支座反力：F A= F B= lm/；（2）作刚架的弯矩图.L/2L/24解：（1）求支座反力：F Ax=20kN ，F A y=F B=10kN 。

方向如图kN⋅(内侧受拉) （2）作刚架的弯矩图：M EA=M EB= M BE= M BC=40m（3）作刚架的剪力图：AE段：Q=20kNEB段：Q=0BC段：Q=-10kNCD段：Q=040 10 kN_4040+M图20 kN Q图kN⋅)(mB《工程力学》作业2参考答案说明：本次作业对应于文字教材第4章，应按相应教学进度完成。

一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

1．力法计算的基本未知量为（ D ）A杆端弯矩B结点角位移C结点线位移D多余未知力2．超静定结构在荷载作用下产生的内力与刚度（B ）A无关B相对值有关C绝对值有关345．在力法方程的系数和自由项中（ B ）C绝对值有关D相对值绝对值都有关8．力法典型方程中的自由项iP∆是基本体系在荷载作用下产生的（C ）C结点数D杆件数11．力法的基本体系是（D ）A一组单跨度超静定梁B瞬变体系C可变体系D几何不变体系12．撤去一单铰相当于去掉了多少个约束（C ）A1个B3个C2个D4个）1．超静定次数一般不等于多余约束的个数。

第四章 弯曲应力4-1 试求图示各梁中指定横截面上的剪力和弯矩。

解：（a ）m kN M kN F m kN M F s s ⋅−=−=⋅−==12 ,5 ,2 ,02211 （b ）m kN M kN F m kN M kN F s s ⋅=−=⋅==6 ,3 ,6 ,22211 （c ）m kN M kN F m kN M kN F s s ⋅−==⋅==6 ,4 ,4 ,42211 （d ） ,5 ,67.111m kN M kN F s ⋅==（e ）e e s e e s M M aMF M M a M F −=−=−=−=2211 ,4 ,4 ,4, e s M M F −==33 ,0 （f ）m kN M kN F m kN M kN F s s ⋅−=−=⋅−==25.15 ,81.11 ,25.15 ,5.122211 （g ）m kN M F m kN M kN F s s ⋅−==⋅−==40 ,0 ,45 ,302211（h ）34 ,0 ,1211 ,4302220101aq M F a q M a q F s s ====4-3 试利用载荷集度、剪力和弯矩间的微分关系作下列各梁的剪力图和弯矩图。

解：（a）（b）（c）（g）（d）（e）（f）4-4 试作下列具有中间铰的梁的剪力图和弯矩图。

解：有中间铰的梁的内力图画法与普通梁无异，关键是求出约束反力。

4-6 已知简支梁的剪力图如图所示。

试作梁的弯矩图和载荷图。

已知梁上没有集中力偶作用。

解：（a ）A 、B 、D 截面剪力突变，说明截面上有集中力作用，集中力的值等于该截面剪力的突变值。

CD 段剪力图为下斜直线，说明该段上有向下的均布载荷作用，载荷集度等于该段剪力图的斜率。

（b ）A 、C 、D 截面剪力突变，说明截面上有集中力作用，集中力的值等于相应截面上剪力的突变值。

AC 段剪力图为下斜直线，说明该段上有向下的均布载荷作用，载荷集度等于该段剪力图的斜率。

材料⼒学习题材料⼒学试卷⼀⼀、图⽰桁架，材料为Q235钢，已知：σs =240MPa ，σb =350MPa ，杆⼦直径d =50mm ，安全系数n =3，试确定外⼒P 的最⼤允许值。

（14%）⼆、空⼼圆轴，内径d=60mm ，外径D=80mm ，⼒偶矩m=4kN ·m ，[τ]=80MPa ，试校核轴的强度。

（14%）三、画梁的剪⼒图和弯矩图。

A 、B ⽀座反⼒为R A =R B =qa /2。

（15%）2四、铸铁梁，截⾯惯性矩I Z=538cm4，y1=92mm，y2=42mm, P=5kN，l=2m,许⽤拉应⼒ [σt]=40MPa，许⽤压应⼒[σC]=90MPa，校核梁的弯曲正应⼒强度。

五、已知：载荷P，梁长a，梁的抗弯刚度为EI，试⽤积分法求梁的挠度⽅程，并求B 点挠度。

（14%）五、P=10kN，D=500mm，a=600mm，[σ]=90 MPa，试⽤第三强度理论设计B材料⼒学试卷⼆⼀、如图所⽰的圆截⾯杆，d =50mm ，在杆⼦的表⾯沿45°⽅向粘贴应变⽚，现测得应变ε=－400×10-6，材料常数E=210GPa ，µ=0.28，求外⼒偶矩m 的⼤⼩。

（20分）⼆、画剪⼒图和弯矩图。

已知⽀反⼒（22分）三、简⽀梁由两根No18号槽钢和上下盖板焊接⽽成，盖板材料与槽钢相同，σp =200MPa ，σs =235MPa ，σb =390MPa 。

盖板尺⼨为b =320mm ，t =16mm 。

已知P =140kN ，a =2m （。

, 2qa R qa R B A ==四、已知:杆⼦⾯积A =200 mm 2，长l =2m ，δ=1mm ，受外⼒P =60kN ，材料的弹性模量E =200GPa ，试画出杆⼦的轴⼒图。

（22分）五、钢制圆截⾯杆，直径d =80mm ， P=3kN ，m =4kN ·m ，a =1m ，试按第三强度理论，计算危险点的相当应⼒。

建筑力学#第1次平时作业一.单选题(每题2 分,共30分)1.约束反力中含有力偶的约束为(B)。

A.固定铰支座B.固定端支座C.可动铰支座D.光滑接触面2.图示一重物重P,置于光滑的地面上。

若以N表示地面对重物的约束反力,N'表示重物对地面的压力。

以下结论正确的就是(B)。

A.力P与N就是一对作用力与反作用力B.力N与N'就是一对作用力与反作用力C.力P与N'就是一对作用力与反作用力D.重物在P、N、N'三个力作用下平衡3.力偶可以在它的作用平面内(C),而不改变它对物体的作用。

A.任意移动B.任意转动C.任意移动与转动D.既不能移动也不能转动4.平面一般力系可以分解为(C)。

A．一个平面汇交力系 B.一个平面力偶系C.一个平面汇交力系与一个平面力偶系D.无法分解5.平面一般力系有(B)个独立的平衡方程,可用来求解未知量。

A.4B.3C.2D.16.关于力偶与力偶矩的论述,其中(D)就是正确的。

A.方向相反,作用线平行的两个力称为力偶B.力偶对刚体既产生转动效应又产生移动效应C.力偶可以简化为一个力,因此能与一个力等效D.力偶对任意点之矩都等于力偶矩7.关于力与力偶对物体的作用效应,下列说法正确的就是(B)。

A．力只能使物体产生移动效应 B.力可以使物体产生移动与转动效应C.力偶只能使物体产生移动效应D.力与力偶都可以使物体产生移动与转动效应8.平面任意力系向其平面内一点简化得一个主矢与主矩,它们与简化中心位置的选择,下面哪种说法就是正确的(D)。

A.主矢与主矩均与简化中心的位置有关B.主矢与主矩均与简化中心的位置无关C.主矢与简化中心的位置有关,主矩无关D.主矩与简化中心的位置有关,主矢无关 9.如图所示平板,其上作用有两对力1Q 与 2Q 及1P 与2P ,这两对力各组成一个力偶,现已知N Q Q 20021==,N P P 15021==,那么该平板将(C)。

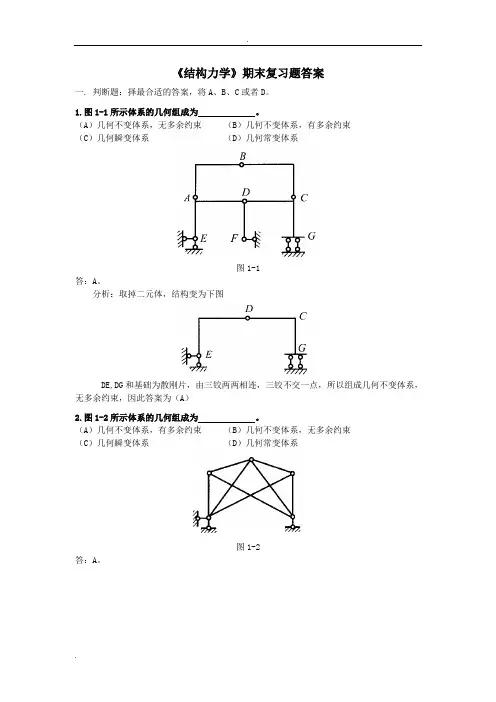

《结构力学》期末复习题答案一. 判断题：择最合适的答案，将A、B、C或者D。

1.图1-1所示体系的几何组成为。

（A）几何不变体系，无多余约束（B）几何不变体系，有多余约束（C）几何瞬变体系（D）几何常变体系图1-1答：A。

分析：取掉二元体，结构变为下图DE,DG和基础为散刚片，由三铰两两相连，三铰不交一点，所以组成几何不变体系，无多余约束，因此答案为（A）2.图1-2所示体系的几何组成为。

（A）几何不变体系，有多余约束（B）几何不变体系，无多余约束（C）几何瞬变体系（D）几何常变体系图1-2答：A。

图中阴影三角形为一个刚片，结点1由两个链杆连接到刚片上，结点2由两个链杆连接到刚片上，链杆12为多余约束，因此整个体系为有一个多余约束的几何不变体系，因此答案为（A）3.图1-3所示体系的几何组成为。

（A）几何不变体系，有多余约束（B）几何不变体系，无多余约束（C）几何瞬变体系（D）几何常变体系图1-3答：A。

如果把链杆12去掉，整个体系为没有多余约束的几何不变体系，所以原来体系为有一个多余约束的几何不变体系，因此答案为（A）4.图1-4所示体系的几何组成为。

（A）几何不变体系，无多余约束（B）几何不变体系，有多余约束（C）几何瞬变体系（D）几何常变体系图1-4答：A。

刚片1478由不交一点的三个链杆连接到基础上，构成了扩大的地基，刚片365再由不交一点的三个链杆连接到地基上，因此整个体系为没有多余约束的几何不变体系，因此答案为（A ）5.图1-5所示的斜梁AB 受匀布荷载作用，0≠θ，B 点的支座反力与梁垂直,则梁的轴力（A ）全部为拉力 （B ）为零（C ）全部为压力 （D ）部分为拉力，部分为压力图1-5答：C 。

B 点支座反力与梁垂直，对梁的轴力没有贡献，竖直方向匀布荷载总是使AB 梁受压，因此答案为（C ）。

6.图1-6所示结构C 点有竖直方向集中荷载作用，则支座A 点的反力为图1-6（A ）()↑P F （B ）。
