结构力学练习的的题目

一、是非题(将判断结果填入括弧：以O表示正确，以X表示错误) (本大题共2小题，总计10分)1、(本小题4分)图示结构中DE杆的轴力。

( )2、(本小题6分)图示结构， kN·m，___侧受拉， kN·m。

二、选择题(将选中答案的字母填入括弧内)(本大题共3小题，总计14分)1、(本小题3分)力法典型方程的物理意义是：A．结构的平衡条件；B．结点的平衡条件；C．结构的变形协调条件；D．结构的平衡条件及变形协调条件。

2、(本小题5分)图示简支梁在所示移动荷载下截面K的最大弯矩值是：A.140kN·m;B.160kN·m;C.180kN·m;D.150kN·m。

( )3、(本小题6分)原结构及温度变化下的M图如下所示。

若材料的有关特性改为，且，以外侧受拉为正，则：A．；B．；C．；D．。

三、填充题(将答案写在空格内)(本大题共3小题，总计14分)1、(本小题4分)在_____________________的条件下，图示结构各杆弯矩为零。

2、(本小题5分)图a和图b所示为结构的两个状态，R与间的关系为_________。

(a)(b)3、(本小题5分)图示结构常数，在给定荷载作用下， =___________。

四、(本大题4分)分析图示体系的几何组成。

五、(本大题4分)根据位移法基本原理，草绘图示结构最后弯矩图形状为：六、(本大题6分)图示状态一与状态二，试证明功的互等定理对于该情况不成立。

(a)第一状态 (b)第二状态七、(本大题6分)试确定图示结构位移法基本未知量数目和基本结构。

两根链杆a和b需考虑轴向变形。

八、(本大题7分)求图示桁架杆1和杆2的轴力。

九、(本大题7分)用位移法作图示结构的M图，已知。

十、(本大题10分)用力法计算，并作图示结构由于支座移动引起的M图。

EI=常数，不考虑链杆的轴向变形。

十一、(本大题18分)试用力矩分配法作图示刚架的弯矩图。

结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

结构力学试题一、选择题1. 结构力学中，关于静定结构的说法正确的是：A. 静定结构在受到外力作用时，会产生位移。

B. 静定结构在外力作用下，其内部的反力和内力不会改变。

C. 静定结构的支座数和约束反力数之和等于其未知反力和内力的总数。

D. 静定结构在任何情况下都不会产生振动。

答案：C2. 在结构力学中，关于材料力学性质的描述，以下哪项是错误的？A. 弹性是指材料在受力后能完全恢复原状的特性。

B. 塑性是指材料在受力后产生永久变形的特性。

C. 硬度是指材料抵抗外物硬压入其表面的能力。

D. 韧性是指材料在受力时不易断裂的特性。

答案：D（韧性是指材料在受力时能承受较大的塑性变形而不致断裂的特性。

）3. 以下哪种情况下，结构的稳定性最好？A. 结构在受到轻微扰动后能自动恢复到初始平衡位置。

B. 结构在受到较大扰动后能自动恢复到初始平衡位置。

C. 结构在受到轻微扰动后会产生较大的位移，但不会失稳。

D. 结构在受到较大扰动后会产生较大的位移，并且可能失稳。

答案：A二、填空题1. 结构力学中的__________是指结构在受到外力作用下，不发生任何变形和位移，且内部没有应力产生的状态。

答案：静定状态2. 在结构力学分析中，__________是用来描述结构在外力作用下抵抗变形的能力的物理量。

答案：刚度3. 结构的__________是指结构在受到外力作用后，能够抵抗失稳和倒塌的能力。

答案：稳定性三、简答题1. 请简述结构力学中的弯矩和剪力的区别。

答：弯矩是作用在结构上的力矩，它会导致结构产生弯曲变形。

剪力则是作用在结构上的垂直力，它会导致结构产生剪切变形。

弯矩和剪力都是内力的组成部分，但作用效果和影响的结构部位不同。

2. 描述静定结构和超静定结构的主要区别。

答：静定结构是指支座数和约束反力数之和等于其未知反力和内力的总数的结构，这种结构在受到外力作用时，不会有多余的未知量，因此称为静定。

超静定结构则是指支座数和约束反力数之和多于未知反力和内力总数的结构，这种结构需要通过特定的方法（如位移法、力法等）来求解。

结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。

B. 静定结构在受载后只会产生弹性变形。

C. 静定结构的变形与载荷无关。

D. 静定结构的内力分布不受载荷位置的影响。

答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。

B. 超静定结构的内力计算需要考虑结构的几何和材料特性。

C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。

D. 超静定结构的内力分布与载荷位置无关。

答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。

答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。

答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。

答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。

答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。

答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。

静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。

结构力学试题及答案一、选择题1. 结构力学是研究哪个方面的力学？a) 材料力学b) 结构系统c) 动力学d) 热力学答案：b) 结构系统2. 在结构力学中，静力学主要关注哪个方面的力学？a) 动力学b) 运动学c) 静力学d) 热力学答案：c) 静力学3. 在结构力学中，弹性力学主要研究什么？a) 金属的力学性质b) 结构系统的动态响应c) 物体的形变和变形d) 材料的热力学性质答案：c) 物体的形变和变形4. 下面哪个是结构力学中常用的描述物体形变的参数？a) 质量b) 体积c) 长度d) 面积答案：c) 长度5. 结构力学中的受力分析主要用到哪个定律？a) 牛顿第一定律b) 牛顿第二定律c) 牛顿第三定律d) 牛顿万有引力定律答案：b) 牛顿第二定律二、计算题1. 下图所示的结构系统，求杆AC的受力情况。

（插入结构图）答案：根据静力平衡条件，杆AC上的受力平衡，可得：ΣF_x = 0: -F_AC + F_BC = 0ΣF_y = 0: F_AC + F_AD - F_BE = 0解方程得: F_AC = F_BC = F_BE - F_AD2. 已知某杆件的长度为L，材料弹性模量为E，横截面积为A，受力情况如下图所示，求该杆件的应变。

（插入受力图）答案：根据材料的胡克定律，应变ε等于应力σ除以杨氏模量E，即ε = σ / E。

由受力图可知，该杆件受到纵向拉力P，横截面积为A，因此应力σ等于P除以A，所以应变ε = P / (E * A)。

三、解答题1. 简要描述刚体和弹性体的区别。

答案：刚体是指在受力作用下形状和大小不会发生显著变化的物体，它的内部不会发生相对位移。

刚体的形变主要是由于刚体整体的平移或转动引起的。

而弹性体是指在受力作用下会发生形变，但在去除外力后能够恢复到原来形状的物体。

弹性体的形变主要是由于物体内部分子间相对位移引起的。

2. 简要解释结构力学中的静力平衡条件。

答案：结构力学中的静力平衡条件是指一个结构系统中，各个部分受力相互平衡，不会产生任何形状和大小的变化。

大学结构力学试题及答案一、单选题（每题2分，共20分）1. 以下哪项不是结构力学研究的主要内容？A. 静力分析B. 动力分析C. 材料力学D. 稳定性分析答案：C2. 梁的剪力图和弯矩图是：A. 线性关系B. 非线性关系C. 无关D. 正比关系答案：B3. 悬臂梁的自由端受到一个向上的力，其弯矩图将：A. 向上弯曲B. 向下弯曲C. 保持直线D. 无法确定答案：A4. 简单支撑梁在均布荷载作用下的支座反力是：A. 荷载的一半B. 荷载的两倍C. 荷载的四分之一D. 荷载的三分之一答案：A5. 桁架结构中，节点的平衡方程数通常与：A. 节点数相等B. 杆件数相等C. 节点数减一D. 杆件数减二答案：D二、填空题（每题2分，共20分）1. 结构力学中，__________是分析结构内力的基本方法之一。

答案：弯矩分配法2. 当梁的跨度增加时，其最大弯矩会__________。

答案：增加3. 连续梁的支座反力可以通过__________方法求解。

答案：弯矩分配法4. 梁的剪力和弯矩之间存在__________关系。

答案：微分5. 悬臂梁在自由端受到向下的集中荷载时，其支座处的弯矩为__________。

答案：负值三、简答题（每题10分，共30分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在静力作用下，结构的内力和位移可以通过静力平衡方程和几何方程直接确定的结构。

超静定结构则是指在静力作用下，结构的内力和位移不能仅通过静力平衡方程和几何方程直接确定，需要使用其他方法如弯矩分配法、力法或位移法等来求解的结构。

2. 描述梁的剪力和弯矩之间的关系。

答案：梁的剪力和弯矩之间存在微分关系。

具体来说，梁的弯矩是剪力的积分，而剪力是弯矩的导数。

在连续梁或悬臂梁上，任意截面的弯矩可以通过对剪力图进行积分得到，反之，任意截面的剪力可以通过对弯矩图进行微分得到。

3. 悬臂梁和简支梁在受力特点上有何不同？答案：悬臂梁的特点是一端固定，另一端自由，因此它在自由端会产生较大的弯矩和剪力。

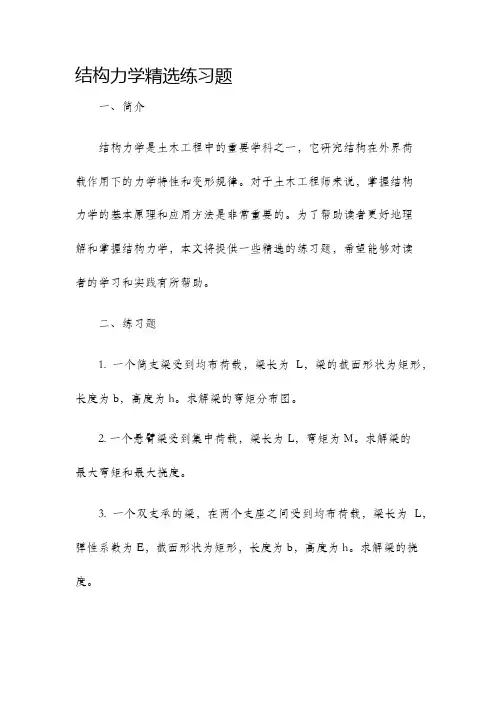

结构力学精选练习题一、简介结构力学是土木工程中的重要学科之一，它研究结构在外界荷载作用下的力学特性和变形规律。

对于土木工程师来说，掌握结构力学的基本原理和应用方法是非常重要的。

为了帮助读者更好地理解和掌握结构力学，本文将提供一些精选的练习题，希望能够对读者的学习和实践有所帮助。

二、练习题1. 一个简支梁受到均布荷载，梁长为L，梁的截面形状为矩形，长度为b，高度为h。

求解梁的弯矩分布图。

2. 一个悬臂梁受到集中荷载，梁长为L，弯矩为M。

求解梁的最大弯矩和最大挠度。

3. 一个双支承的梁，在两个支座之间受到均布荷载，梁长为L，弹性系数为E，截面形状为矩形，长度为b，高度为h。

求解梁的挠度。

4. 一个悬臂梁受到均布荷载，梁长为L，弹性系数为E，截面形状为圆形，直径为d。

求解梁的最大挠度。

5. 一个简支梁受到集中荷载，梁长为L，弹性系数为E，截面形状为等腰梯形，上底长度为a，下底长度为b，高度为h。

求解梁的最大弯矩和最大挠度。

6. 一个双支承的梁，在两个支座之间受到集中力矩，梁长为L，弹性系数为E，截面形状为矩形，长度为b，高度为h。

求解梁的最大应力。

7. 一个简支梁受到均布荷载和集中荷载的作用，梁长为L，荷载为q，集中荷载位于梁中点，大小为P。

求解梁的弯矩和挠度。

8. 一个简支梁受到均布荷载和集中力矩的作用，梁长为L，荷载为q，集中力矩大小为M。

求解梁的弯矩和挠度。

9. 一个双支承的梁，在两个支座之间受到均布荷载和集中力矩的作用，梁长为L，荷载为q，集中力矩大小为M。

求解梁的最大弯矩和最大挠度。

10. 一个简支梁受到均布荷载和集中荷载的作用，梁长为L，荷载为q，集中荷载位于距离梁一端a的位置，大小为P。

求解梁的弯矩和挠度。

三、总结以上给出的练习题涵盖了结构力学中的常见问题，并且覆盖了不同类型的结构和荷载。

通过解答这些练习题，读者可以更好地理解结构的力学特性和变形规律。

当然，在解题过程中，读者还需要掌握结构力学的相关理论和公式，才能正确地解答问题。

结构力学试题及答案一、选择题1. 以下哪种情况下，梁的弯矩图不会发生突变？A. 集中力作用点B. 集中力偶作用点C. 铰链反作用力作用点D. 悬挂点答案：C2. 连续梁与简支梁相比，其特点是：A. 刚度更大B. 弯矩分布更均匀C. 受力更为复杂D. 所有上述选项答案：D3. 在结构力学中，剪力和弯矩的关系是：A. 剪力的积分得到弯矩B. 弯矩的微分得到剪力C. 剪力和弯矩相互独立D. 剪力是弯矩的函数答案：B4. 确定结构的稳定性通常需要考虑哪些因素？A. 材料性质B. 几何形状C. 载荷大小D. 所有上述选项答案：D5. 动态荷载对结构的影响主要体现在：A. 引起结构振动B. 改变结构的应力分布C. 影响结构的使用寿命D. 所有上述选项答案：D二、填空题1. 在结构力学中，________是用来描述梁在受到载荷时抵抗弯曲变形的能力的物理量。

答案：抗弯刚度2. 当一个结构体系受到外部载荷作用时，其内部会产生两种基本类型的内力：________和________。

答案：轴力；剪力3. 在进行结构分析时，通常需要考虑材料的________和________两种力学行为。

答案：弹性；塑性4. 结构的静定性分析主要依赖于________原理和________原理。

答案：平衡；兼容性5. 对于简支梁，其最大弯矩出现在________。

答案：跨中的支点附近三、简答题1. 请简述梁的弯曲变形特点及其影响因素。

答：梁的弯曲变形是指在梁受到横向载荷作用时，梁身产生弯曲的现象。

其特点是梁的变形曲线通常呈抛物线形状，且在支点附近变形最小，在跨中附近变形最大。

影响因素包括载荷大小、梁的长度、截面形状、材料的弹性模量等。

2. 描述剪力图和弯矩图的基本绘制步骤。

答：剪力图和弯矩图的绘制步骤通常包括：确定梁的支撑条件和载荷分布；根据梁的受力情况，计算各段梁的剪力和弯矩；根据计算结果，绘制剪力图和弯矩图。

剪力图表示沿梁长度方向剪力的变化情况，弯矩图表示弯矩随梁长度方向的变化情况。

一选择题（本大题共20小题，每小题2分，共40分）1.大多数民用建筑工程中的杆件结构是（ A ）A．梁和刚架B．挡土墙C．桁架 D．蓄水池2.（ B ）可以作为结构A．瞬变体系B．几何不变体系C．有多余约束的可变体系D．自由度小于零的体系3.不属于画梁结构Q图的控制载面是（ A ）A．力偶作用面B．集中力作用面C．均布荷载的始截面 D．均布荷载的末截面4.画刚架内力图的步骤顺序是（ D ）A．校核内力图利用微分关系和叠加关系作杆内力图求支座反力求各杆杆端内力B．求支座反力求各杆杆端内力校核内力图利用微分关系和叠加关系作杆内力图C．求各杆杆端内力求支座反力校核内力图利用微分关系和叠加关系作杆内力图D．求支座反力求各杆杆端内力利用微分关系和叠加关系作杆内力图校核内力图5.合理拱轴线的概念是（ C ）A．N=0 B．M=0C．M=0 ，Q=0 D．M=0 ，Q=0，N=06.（ A ）不称为性线变形体系的互等定理A．功能互等定理B．功的互等定理C．位移互等定理D．反力互等定理7. 超静定次数不可以用（ D ）方法求取A．求多余未知力个数 B.求结构自由度数C. 撤除多余约束D.分析外载形式8.（ C ）不是位移法的三要素A．基本未知量 B.基本体系C.基本参数D.基本方程9. 载常数是利用（ D ）求出来的A．位移法 B.叠加法C.图乘法D.力法10.力矩分配法的主要步骤顺序是（ C ）A．分配与传递叠加求杆端弯矩求分配系数求固端弯矩B. 分配与传递叠加求杆端弯矩求固端弯矩求分配系数C. 求固端弯矩求固端弯矩分配与传递叠加求杆端弯矩D. 求固端弯矩求固端弯矩叠加求杆端弯矩分配与传递11.结构力学中主要研究的对象是（ D ）。

A.单个杆件B. 板壳C. 实体D. 杆系结构12. 以下（ D ）不可以看成一个刚片。

A．单个杆件 B. 某一个几何不变的部分C．地基 D. 某一几何可变的部分13. 静定结构因支座移动，（ B ）A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生14. 结构的计算校核不包含有（ B ）。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; ; ; .3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ） ( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是：2M /8 M /2A.单位荷载下的弯矩图为一直线；B.结构可分为等截面直杆段；C.所有杆件EI 为常数且相同；D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=×105 kN ·m 2，用力法计算并作M 图。

F P4 m=4 mm五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

EI=常数。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

结构力学考试试题一、选择题（每题2分，共20分）1. 结构力学中，下列哪一项不是静定结构的特点？A. 支反力与外荷载对应B. 内力可以通过几何组成分析确定C. 内力与外荷载有唯一关系D. 内力可以通过静力平衡条件直接计算2. 在连续梁中，最大弯矩通常出现在：A. 梁的中点B. 梁的支点C. 梁的自由端D. 梁的固定端3. 根据弯矩分配法，当分配弯矩与实际弯矩相等时，该点的弯矩：A. 保持不变B. 增加C. 减少D. 无法确定4. 在结构力学中，剪力和弯矩的关系是：A. 互不影响B. 相互独立C. 相互关联D. 互为因果5. 对于一个悬臂梁，当其自由端受到向下的集中力作用时，其固定端的支反力：A. 向上B. 向下C. 为零D. 无法确定6. 在结构力学中，影响结构内力的最主要因素是：A. 材料性质B. 荷载大小C. 结构形式D. 支撑条件7. 对于一个静定平面桁架，当荷载增加时，其内力：A. 保持不变B. 增加C. 减少D. 无法确定8. 在结构力学分析中，虚功原理可以用来：A. 计算支反力B. 计算内力C. 判断结构稳定性D. 计算位移9. 对于一个静定平面刚架，其弯矩图通常是：A. 线性的B. 非线性的C. 与荷载图相同D. 与荷载图相反10. 在结构力学中，下列哪一项不是影响结构稳定性的因素？A. 荷载类型B. 材料弹性模量C. 结构几何尺寸D. 施工精度二、简答题（每题5分，共30分）11. 简述结构力学中静定结构与超静定结构的区别。

12. 说明弯矩、剪力和轴力之间的关系。

13. 解释什么是弯矩分配法，并简述其基本步骤。

14. 结构的稳定性和强度有什么区别？15. 描述连续梁的内力分析过程。

16. 在结构力学中，为什么要进行荷载组合分析？三、计算题（每题10分，共50分）17. 计算下图所示的静定平面桁架的支反力和各杆件的轴力。

18. 对于一个悬臂梁，其自由端有一个大小为P的集中力作用，计算其在距固定端a处的弯矩和剪力。

结构力学考试题及答案一、选择题1. 结构力学研究的是什么？A. 横截面形状B. 结构设计C. 结构变形和受力关系D. 断裂力学2. 在静力平衡条件下，一个受力结构的总力和总力矩是否为零？A. 是B. 否3. 弹性力学的基本假设是什么？A. 结构材料是均匀、各向同性的B. 结构受力状态是非线性的C. 结构的变形是正比于外力作用下的D. 结构的变形只能是线弹性的4. 一根悬臂梁在悬臂端受到的弯矩最大是在哪个位置？A. 梁的中点B. 梁的一端C. 梁的两端之间的某个位置D. 梁的支点处5. 刚度是衡量什么物理量的指标？A. 应变B. 位移C. 力D. 弯矩二、填空题1. 弹性模量是材料的________力学性质。

2. 杆件在轴向受力作用下长度发生变化的现象称为________。

3. 当材料达到屈服强度时，它会发生________变形。

4. 对于相同截面积的杆件，材料弹性模量越大，其刚度________。

5. 纤维增强复合材料的强度主要取决于________的方向。

三、计算题1. 一个长度为3m、截面积为0.1m²的悬臂梁，承受均匀分布在梁上的荷载为1000N/m。

求最大弯矩和最大挠度。

2. 一根长度为4m的梁，在其一端受到1000N的力作用。

已知该梁的截面积为0.2m²，弹性模量为200GPa。

求梁在作用力作用下的最大挠度和梁的变形方程。

四、解答题1. 简述静力平衡条件的基本原理。

2. 概述结构力学的基本理论。

五、答案选择题：1. C2. A3. A4. D5. B填空题：1. 力学2. 轴向变形3. 塑性4. 越大5. 纤维计算题：1. 最大弯矩：900 N·m，最大挠度：0.05 m2. 最大挠度：0.02 m，梁的变形方程：y = 0.0005x³ + 0.0025x² + 0.002x解答题：1. 静力平衡条件要求一个结构在受力时总力和总力矩为零。

结构力学考试题及答案一、选择题（每题2分，共20分）1. 下列哪项是结构力学中静定结构的特点？A. 有多余约束B. 无多余约束C. 可以承受任何外力D. 只能承受垂直荷载答案：B2. 梁的弯矩图是通过什么方法绘制的？A. 静力平衡B. 能量守恒C. 动量守恒D. 材料力学答案：A3. 简支梁在集中荷载作用下的挠曲线形状是：A. 直线B. 抛物线C. 正弦曲线D. 双曲线答案：B4. 连续梁与简支梁相比，其内力分布的特点是：A. 更均匀B. 更集中C. 更复杂D. 更简单答案：A5. 梁的剪力图在集中荷载作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A6. 梁的弯矩图在集中荷载作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A7. 梁的剪力图在集中力偶作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：C8. 梁的弯矩图在集中力偶作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A9. 对于静定梁，下列哪项说法是正确的？A. 弯矩图的形状取决于梁的边界条件B. 弯矩图的形状取决于荷载的分布C. 弯矩图的形状取决于材料的性质D. 弯矩图的形状取决于梁的形状答案：A10. 梁的剪力和弯矩之间的关系是：A. 无关B. 成正比C. 成反比D. 线性关系答案：A二、填空题（每题2分，共20分）1. 静定结构在外力作用下，其内力和位移与外力之间存在______关系。

答案：单值2. 梁的挠度计算通常采用______法。

答案：积分3. 梁的弯矩与剪力之间的关系可以用______方程表示。

答案：微分4. 在结构力学中，梁的弯矩图通常用______表示。

答案：M5. 连续梁的内力分布比简支梁更______。

答案：均匀6. 梁的剪力图在支座处的值为______。

答案：零7. 梁的弯矩图在支座处的值为______。

答案：零8. 梁的剪力图在集中荷载作用点处的变化是______。

结构⼒学-习题集（含答案）《结构⼒学》课程习题集⼀、单选题1.弯矩图肯定发⽣突变的截⾯是（D ）。

A.有集中⼒作⽤的截⾯；B.剪⼒为零的截⾯；C.荷载为零的截⾯；D.有集中⼒偶作⽤的截⾯。

2.图⽰梁中C截⾯的弯矩是（ D ）。

4m2m4mA.12kN.m(下拉)；B.3kN.m(上拉)；C.8kN.m(下拉)；D.11kN.m(下拉)。

3.静定结构有变温时，（C）。

A.⽆变形，⽆位移，⽆内⼒；B.有变形，有位移，有内⼒；C.有变形，有位移，⽆内⼒；D.⽆变形，有位移，⽆内⼒。

4.图⽰桁架a杆的内⼒是（D）。

A.2P；B.－2P；C.3P；D.－3P。

5.图⽰桁架，各杆EA为常数，除⽀座链杆外，零杆数为（A）。

A.四根；l= a66.图⽰梁A点的竖向位移为（向下为正）（C）。

A.)24/(3EIPl； B.)16/(3EIPl； C.)96/(53EIPl； D.)48/(53EIPl。

PEIEI A l/l/2227. 静定结构的内⼒计算与（ A ）。

A.EI ⽆关；B.EI 相对值有关；C.EI 绝对值有关；D.E ⽆关，I 有关。

8. 图⽰桁架，零杆的数⽬为：（ C ）。

A.5；9. 图⽰结构的零杆数⽬为（ C ）。

A.5；B.6；C.7；D.8。

10. 图⽰两结构及其受⼒状态，它们的内⼒符合（ B ）。

A.弯矩相同，剪⼒不同；B.弯矩相同，轴⼒不同；C.弯矩不同，剪⼒相同；D.弯矩不同，轴⼒不同。

PP2EI EI EIEI 2EI EIllhl l11. 刚结点在结构发⽣变形时的主要特征是（ D ）。

A.各杆可以绕结点结⼼⾃由转动； B.不变形； C.各杆之间的夹⾓可任意改变； D.各杆之间的夹⾓保持不变。

12. 若荷载作⽤在静定多跨梁的基本部分上，附属部分上⽆荷载作⽤，则（ B ）。

A.基本部分和附属部分均有内⼒；B.基本部分有内⼒，附属部分没有内⼒；C.基本部分⽆内⼒，附属部分有内⼒；D.不经过计算，⽆法判断。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;; B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M k M p 21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

a a9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

q l l l /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a 10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

l l l /3 2 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m 3m 3m14、求图示刚架B 端的竖向位移。

ql15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。

结构力学考试题及答案一、选择题（每题2分，共20分）1. 静定结构与超静定结构的区别在于：A. 结构的形状B. 结构的受力情况C. 结构的约束数量D. 结构的材料答案：C2. 力的三要素包括：A. 大小、方向、作用点B. 大小、形状、作用点C. 大小、方向、形状D. 形状、方向、作用点答案：A3. 在结构力学中，以下哪个不是基本的内力类型：A. 轴力B. 剪力C. 弯矩D. 扭矩答案：D4. 梁的弯矩与剪力之间的关系是：A. 互为线性关系B. 互为正弦关系C. 互为余弦关系D. 没有直接关系答案：A5. 根据弯矩图，以下哪个说法是正确的：A. 弯矩图的正负表示受拉或受压B. 弯矩图的正负表示顺时针或逆时针C. 弯矩图的正负表示梁的上侧或下侧D. 弯矩图的正负表示梁的左端或右端答案：B二、简答题（每题10分，共30分）6. 简述结构力学中的静定与超静定的概念。

答案：静定结构是指在已知外力作用下，结构的内力和位移可以唯一确定的结构。

而超静定结构则是指在已知外力作用下，结构的内力和位移不能唯一确定，需要通过额外的方程来求解的结构。

7. 描述梁的剪力和弯矩是如何影响梁的变形的。

答案：剪力主要影响梁的局部变形，如梁的局部弯曲或扭转。

弯矩则影响梁的整体变形，导致梁的弯曲。

剪力和弯矩的组合作用决定了梁的最终变形形状。

8. 什么是结构的稳定性？为什么结构的稳定性很重要？答案：结构的稳定性是指结构在受到外力作用时，能够保持其原有的平衡状态而不发生失稳的能力。

结构的稳定性很重要，因为它直接关系到结构的安全和使用寿命。

三、计算题（每题25分，共50分）9. 给定一根简支梁，长度为L，承受均布荷载q。

求梁的弯矩表达式。

答案：对于一根简支梁，其弯矩表达式为：\[ M(x) = \frac{qL^2}{8} - \frac{qx^2}{2} \]其中，\( x \) 是梁上任意一点到支点的距离。

10. 给定一个悬臂梁，长度为L，自由端承受一个集中力P。
