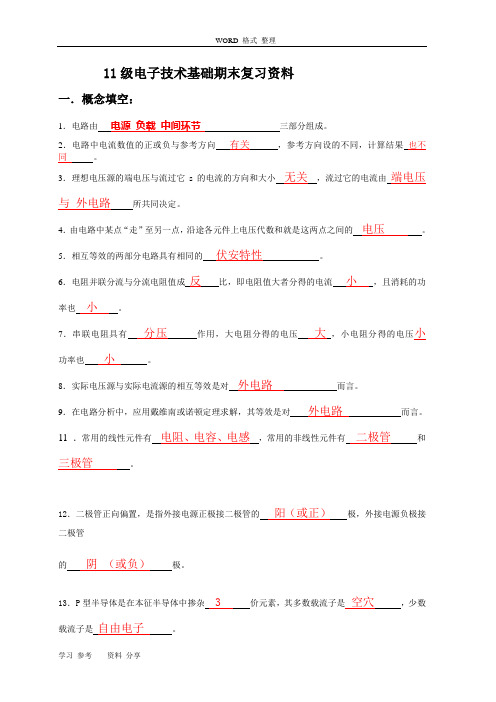

11级电子技术基础期末复习资料一．概念填空：1．电路由电源负载中间环节三部分组成。
2．电路中电流数值的正或负与参考方向有关，参考方向设的不同，计算结果也不同。
3．理想电压源的端电压与流过它s的电流的方向和大小无关，流过它的电流由端电压与外电路所共同决定。
4．由电路中某点“走”至另一点，沿途各元件上电压代数和就是这两点之间的电压。
5．相互等效的两部分电路具有相同的伏安特性。
6．电阻并联分流与分流电阻值成反比，即电阻值大者分得的电流小，且消耗的功率也小。
7．串联电阻具有分压作用，大电阻分得的电压大，小电阻分得的电压小功率也小。
8．实际电压源与实际电流源的相互等效是对外电路而言。
9．在电路分析中，应用戴维南或诺顿定理求解，其等效是对外电路而言。
11 ．常用的线性元件有电阻、电容、电感，常用的非线性元件有二极管和三极管。
12．二极管正向偏置，是指外接电源正极接二极管的阳（或正）极，外接电源负极接二极管的阴（或负）极。
13．P型半导体是在本征半导体中掺杂 3 价元素，其多数载流子是空穴，少数载流子是自由电子。
40. N 型半导体是在本征半导体中掺杂 5 价元素，其多数载流子是 自由电子 ，少数载流子是 空穴 。
14．若三极管工作在放大区，其发射结必须 正偏 、集电结必须 反偏 ；三极管最重要的特性是具有 电流放大 作用。
15.根据换路定则，如果电路在t=0时刻发生换路，则电容的电压u c(0+)= uc(0-) ,电感电流i l (0+)= i l (0-) 。
16.三极管工作时，有三种可能的工作状态，它们分别是__放大状态_、___饱和状态、___截止状态_____。
38．3个输入的译码器，最多可译出 __8____(2×2×2)____ 路的输出。
17.4个输入的译码器，最多可译出 __16___（2×2×2×2）______ 路的输出。
18.根据逻辑功能的不同，可将数字电路分为___组合______逻辑电路和 时序________逻辑电路两大类。
《电子技术》期末复习试题及答案1.根据导电能力来衡量，自然界的物质可以分为、和一空1答案：导体空2答案：半导体空3答案：绝缘体2.导电能力介于导体和绝缘体之间的物质称为o空1答案：半导体3.二极管P区引出端叫极，N区引出端叫极空1答案：正空2答案：负4.二极管的最主要特性为 o空1答案：单向导电性5.按二极管所用的材料不同，可分为二极管和二极管两类。
空1答案：硅空2答案：错6. PN结正向偏置时，P区接电源极，N区接电源极空1答案：正空2答案：负7.半导体三极管有两个PN结，分别是结和结。
空1答案：集电空2答案：发射8.硅二极管的正向管压降为 V,错二极管的正向管压降为 Vo9.硅二极管的死区电压为 Vo空1答案：0.510.半导体三极管有三个电极，分别为极、极和极。
空1答案：集电空2答案：基空3答案：发射11.三极管的三种工作状态分别是状态、和状态。
空1答案：截止空2答案：放大状态空3答案：饱和12.三极管工作在放大状态，结正偏，结反偏。
空1答案：发射空2答案：集电13.半导体三极管放大的实质是,即空1答案：控制空2答案：用较小的电流控制较大的电流14.影响放大电路的静态工作点稳定的最主要因素是的变化空1答案：温度15.分压式射极偏置电路中电容的作用是。
空1答案：隔直通交16.温度升高时，放大电路的静态工作点会上升，引起失真，温度降低时，静态工作点会下降，引起失真。
17. NPN型三极管工作在截止状态时，发射结空1答案：反偏18.工作在放大状态的三极管可作为器件，工作在截止和饱和状态的三极管可作为器件。
空1答案：放大空2答案：开关19.各级放大器之间的连接方式，叫做空1答案：耦合LPN结的最大特点是（）oA.导电性B.绝缘性C.单向导电性（正确答案）D.负阻性2.半导体受光照，导电能力（）oA.增强（正确答案）B.减弱C.不变I）.不一定3.当加在硅二极管两端的正向电压从0逐渐增加时，硅二极管（）oA.立即导通B.到0. 3V才开始导通C.超过死区电压时才导通（正确答案）D.不导通4.当硅二极管加上0.4V正向电压，该二极管相当于（）。
13电子技术复习题一、选择题1、半导体中的空穴和自由电子数相等，这样的半导体称为（ C ）A. P型半导体；B. N型半导体；C. 本征半导体。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、P型半导体中的多数载流子是（ B ）。
A.电子B.空穴C.电子和空穴4、N型半导体中的多数载流子是（ A ）。
A. 电子B.空穴C.电子和空穴5. 整流电路加滤波电路的主要作用是（ B ）A. 提高输出电压；B. 减少输出电压的脉动程度；C. 降低输出电压；D. 限制输出电流。
6. 三端稳压电源输出负电压并可调的是（ B ）A. CW79XX系列；B. CW337系列；C. CW317系列D. CW78XX系列7、基本放大电路中，经过晶体管的信号电流有（C ）。
A、直流成分；B、交流成分；C、交直流成分均有。
8、基本放大电路中的主要放大对象是（B ）。
A、直流信号；B、交流信号；C、交直流信号均有。
9、分压式偏置的NPN型晶体管共发射极放大电路中，U B 点电位过高，晶体管易出现（ A ）。
A、饱和状态B、截止状态C、放大状态10、晶体管放大电路中，基极电流i B 的数值较大时，易引起静态工作点Q接近（B ）。
A、截止区；B、饱和区；C、死区。
11. NPN型晶体放大电路中，晶体管各级电位最高的是：（C）A. 基极；B. 发射极；C. 集电极12、射极输出器的输出电阻小，说明该电路的（A ）A、带负载能力强；B、带负载能力差；C、减轻前级或信号源负荷。
13、在三极管的输出特性曲线中，每一条曲线与（ C ）对应。
A、集电极电流B、发射极电流C、基极电流14、为了增大放大电路的动态范围，其静态工作点应选择（ D ）。
A、截止点;B、饱和点;C、交流负载线的中点；D、直流负载线的中点。
15. 在晶体管放大电路中，当集电极电流增大时，将使晶体管（ B ）A. 电压U CE增大；B. 电压U CE减小；C. 基极电流减小。
电子技术试题及答案一、选择题1. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可放大D. 可滤波答案：B2. 在数字电路中，逻辑“与”门的输出为高电平时，输入条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入均为低电平答案：A二、填空题1. 电子电路中，_______ 是指电路中电流的流动方向不随时间变化的电流。
答案：直流电2. 在半导体材料中，_______ 是指在室温下导电性能介于导体和绝缘体之间的材料。
答案：半导体三、简答题1. 请简述什么是晶体管的放大作用？答案：晶体管的放大作用是指利用晶体管的电流控制特性，将输入的微弱信号电流放大成较大的输出电流，从而实现信号放大的功能。
2. 什么是数字信号？请简述其特点。
答案：数字信号是一种用数字形式表示的信号，其特点是离散的，即信号的取值是离散的，而非连续的。
数字信号具有抗干扰能力强、易于存储和传输等优点。
四、计算题1. 假设有一个串联电路，电阻R1=100Ω，R2=200Ω，总电压U=300V，请计算通过R1的电流I1。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω =300Ω。
根据欧姆定律，电流I = U / R_total = 300V / 300Ω = 1A。
由于是串联电路，通过R1的电流I1等于总电流I，即I1 = 1A。
2. 一个数字逻辑电路中，有一个逻辑“或”门，输入A和B，当A=1，B=0时，求输出Y的值。
答案：根据逻辑“或”门的真值表，当A=1，B=0时，输出Y为1。
五、论述题1. 论述集成电路的发展对电子技术的影响。
答案：集成电路的发展极大地推动了电子技术的革新。
通过将多个电子元件集成在一个小型的硅芯片上，集成电路不仅减小了电子设备的体积和重量，还提高了电路的可靠性和性能。
此外，集成电路的广泛应用降低了生产成本，促进了电子设备在各个领域的普及。
电子技术基础一、选择题：1．在杂质半导体中,少子浓度主要取决于( )(A) 掺入杂质的浓度、 (B) 材料、 (C) 温度2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )(A) 放大状态、 (B) 饱和状态、 (C) 截止状态3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )(A) 约为原来的1/2倍 (B) 约为原来的2倍 (C) 基本不变4．在OCL电路中，引起交越失真的原因是( )(A) 输入信号过大 (B) 晶体管输入特性的非线性 (C) 电路中有电容5．差动放大器中,用恒流源代替长尾R e是为了( )(A) 提高差模电压增益 (B) 提高共模输入电压范围(C) 提高共模抑制比6．若A+B=A+C，则（）(A) B=C； (B) B=C；(C)在A=0的条件下，B=C7．同步计数器中的同步是指（）（A）各触发器同时输入信号；（B）各触发器状态同时改变；（C）各触发器受同一时钟脉冲的控制8．由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是（）（A）饱和失真（B）截止失真（C）频率失真9．对PN结施加反向电压时，参与导电的是（）（A）多数载流子（B）少数载流子（C）既有多数载流子又有少数载流子10．当温度增加时，本征半导体中的自由电子和空穴的数量（）（A）增加（B）减少（C）不变11．通用型集成运放的输入级采用差动放大电路，这是因为它的（）A、输入电阻高B、输出电阻低C 、共模抑制比大D 、电压放大倍数大 12．对于桥式整流电路，正确的接法是( )13．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)213．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)2 C 、(10000011)2D 、(000100110001)214．N 个变量的逻辑函数应该有最小项（ ） A 、2n 个 B 、n2个 C 、2n 个 D.、(2n-1)个 15．函数F=B A +AB 转换成或非－或非式为（ ）A 、B A B A +++ B 、B A B A +++C 、B A B A +D 、B A B A +++ 16．图示触发器电路的特征方程Qn+1 =（ ） A. n nQ T Q T + B. Q T +TQn C. n Q D. T17．多谐振荡器有（ ）A 、两个稳定状态B 、一个稳定状态，一个暂稳态C 、两个暂稳态D 、记忆二进制数的功能18．本征半导体电子浓度______空穴浓度，N 型半导体的电子浓度______空穴浓度，P 型半导体的电子浓度______空穴浓度 （ ）A 、等于、大于、小于B 、小于、等于、大于C 、等于、小于、大于 19．稳压管构成的稳压电路，其接法是（ ）A、稳压二极管与负载电阻串联B、稳压二极管与负载电阻并联。
电子技术复习题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，以下哪个逻辑门可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门答案：D2. 晶体管放大电路中，静态工作点的确定是为了：A. 提高放大倍数B. 减小非线性失真C. 增加输出电压D. 增加输出电流答案：B3. 以下哪种波形不属于模拟信号？A. 正弦波B. 方波C. 锯齿波D. 数字信号答案：D4. 在电子电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号频率D. 转换信号类型5. 集成电路的封装类型不包括以下哪一项？A. DIPB. QFPC. PGAD. 电阻答案：D6. 稳压二极管的正向导通电压通常在：A. 0.2V至0.3V之间B. 0.6V至0.7V之间C. 0.7V至0.8V之间D. 1.2V至1.3V之间答案：D7. 以下哪种元件不是被动元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 在数字电路中，触发器的主要用途是：A. 放大信号B. 存储一位二进制信息C. 转换信号类型D. 滤波答案：B9. 以下哪种材料不适合制作半导体器件？B. 锗C. 铜D. 砷化镓答案：C10. 电子电路中的反馈不包括以下哪种类型？A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响晶体管放大电路的放大倍数？A. 电源电压B. 晶体管的β值C. 负载电阻D. 温度答案：ABCD2. 在模拟电路设计中，以下哪些元件可以用于信号放大？A. 电阻B. 晶体管C. 运算放大器D. 电感答案：BC3. 数字电路中的逻辑运算包括以下哪些？A. 与B. 或D. 异或答案：ABCD4. 以下哪些元件可以用于电子电路中的信号整形？A. 电阻B. 电容C. 二极管D. 晶体管答案：BCD5. 以下哪些因素会影响电子电路的稳定性？A. 电源电压波动B. 温度变化C. 元件老化D. 外部电磁干扰答案：ABCD三、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常表示为电压______伏特。
电子技术考试题库及答案一、单项选择题1. 在数字电路中，基本的逻辑运算有哪几种？A. 与、或、非B. 与、或、非、异或C. 与、或、非、同或D. 与、或、非、同或、异或答案：A2. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A3. 以下哪个不是半导体材料？A. 硅B. 锗C. 砷化镓D. 铜答案：D4. 一个完整的正弦波周期内，正半周期和负半周期的时间比是多少？A. 1:1B. 1:2C. 2:1D. 3:1答案：A5. 在数字电路中，以下哪个逻辑门可以实现“与非”功能？A. 与门B. 或门C. 非门D. 异或门答案：A二、多项选择题6. 下列哪些元件属于被动元件？A. 电阻器B. 电容器C. 电感器D. 二极管答案：A、B、C7. 在模拟电路中，运算放大器可以用于实现哪些功能？A. 放大B. 滤波C. 比较D. 整流答案：A、B、C8. 以下哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 门控门答案：A、B、C、D9. 以下哪些是模拟信号的特点？A. 连续变化B. 离散变化C. 可以是周期性的D. 可以是瞬时的答案：A、C10. 在数字电路中，以下哪些是存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：A、B、C三、填空题11. 在数字电路中，一个______可以存储1位二进制信息。
答案：触发器12. 半导体材料的导电性介于______和______之间。
答案：导体、绝缘体13. 一个完整的正弦波周期内，正半周期和负半周期的时间比是______。
答案：1:114. 在数字电路中，______门可以实现“与非”功能。
答案：与门15. 运算放大器在模拟电路中常用于实现______、______和______等功能。
答案：放大、滤波、比较四、简答题16. 什么是数字电路中的“0”和“1”？答案：在数字电路中，“0”和“1”通常用来表示低电平和高电平，分别对应于二进制系统中的0和1。
电子技术复习题含答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算对应的门电路是：A. 与门B. 或门C. 非门D. 异或门答案：A2. 半导体二极管的主要作用是：A. 放大信号B. 整流C. 滤波D. 调制答案：B3. 以下哪个元件不是构成放大电路的基本元件？A. 电阻B. 电容C. 二极管D. 电感答案：C4. 在数字电路中，逻辑“或”运算对应的门电路是：A. 与门B. 或门C. 非门D. 异或门答案：B5. 晶体管放大电路中，若要实现信号的放大，晶体管应工作在：A. 截止区B. 饱和区C. 放大区D. 反向击穿区答案：C6. 以下哪个不是数字电路中的逻辑运算？A. 逻辑与B. 逻辑或C. 逻辑非D. 逻辑乘答案：D7. 在模拟电路中，三极管的主要作用是：A. 整流B. 放大C. 滤波D. 调制答案：B8. 以下哪个元件是构成振荡电路的基本元件？A. 电阻B. 电容C. 二极管D. 电感答案：D9. 在数字电路中，逻辑“非”运算对应的门电路是：A. 与门B. 或门C. 非门D. 异或门答案：C10. 晶体管放大电路中，若要实现信号的反向放大，晶体管应工作在：A. 截止区B. 饱和区C. 放大区D. 反向击穿区答案：C二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的输出只有在所有输入都为1时，输出才为______。
答案：12. 半导体二极管的正向导通电压一般为______伏特。
答案：0.73. 三极管的放大作用是通过改变______极的电流来控制集电极电流的大小。
答案：基4. 在数字电路中，逻辑“或”运算的输出只要有一个输入为1，输出就为______。
答案：15. 晶体管放大电路中的静态工作点是指在没有输入信号时，晶体管的______、集电极电流和集电极-发射极电压。
答案：基极电流6. 数字电路中的触发器可以存储______位二进制信息。
答案：17. 晶体管放大电路的输入阻抗和输出阻抗分别影响电路的______和带负载能力。
电子技术复习题一、填空1．二极管最主要的特性是 单向导电性 。
2.当电源电压升高时，电抗原件将能量存储起来，而当电源电压降低时，又将能量释放出来，从而使输出电压比较平滑，这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。
4.晶体管是有三个电极的电流放大器，任选其中一个电极为公共电极时，可组成三种不同的四端网络，分别成为共基极、共发射极、共集电极。
5．构成放大电路的条件有两个：一是发射结正偏，集电结反偏；二是放大电路要有完善的直流通路和交流通路。
6、当温度升高时，会引起放大电路的静态工作点向上偏移，造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。
8．半导体载流子的运动有扩散运动和 漂移 运动。
9．硅二极管的正向导通压降约为 0.6~0.7 V10．二极管的反向电压在一定范围时，电流基本上是 恒定（或不变） 的。
11．稳压管工作在 反向击穿 区。
12．NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。
13．PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。
14．非线性失真包括截止失真和 饱和 失真。
15．为不产生非线性失真，放大电路的静态工作点Q 大致选在交流负载线的 中点 ，输入信号的幅值不能太大。
16．在外部因素（如温度变化、三极管老化、电源电压波动等）的影响下，会引起放大电路 静态工作点 的偏移。
17．外部因素中，对放大电路静态工作点影响最大的是 温度 变化。
18．三极管级间耦合的方式主要有：阻容耦合、变压器耦合和 直接耦合 。
19．三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。
20．三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。
21．三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。
22．场效应管是一种 电压 控制的单极型半导体器件。
23．场效应管有两种类型：结型场效应管、 绝缘栅 场效应管。
电子技术复习提纲一、常用半导体器件1、了解半导体的导电特性。
2、掌握PN 结单向导电性和二极管的伏安特性，二极管的钳位、削波作用，稳压管的正确使用；了解二极管、稳压管的主要参数。
3、理解三极管的电流放大作用，掌握三极管的放大、饱和、截止三种工作状态的特点和判别；了解三极管的主要参数。
例1 电路如图所示，二极管为同一型号的理想元件，u A =3sin ωt V ，u B =3V ，R =4k Ω，则u F 等于( )。
(A)3V(B)3sin ωt V (C)3V+3sin ωt V答案：B例2电路如图所示，二极管D 1、D 2为理想元件，判断D 1、D 2的工作状态为( )。
(a)D 1导通，D 2截止 (b)D 1导通，D 2导通 (c)D 1截止，D 2导通(d)D 1截止，D 2截止 答案：A例 3 电路如图所示，二极管为理想元件，ui =6sin ωt V ，U =3V ，当ωt =π2瞬间，输出电压u O 等于( )。
能画出输出u o 的波形吗？看作业10.7(a)0V (b)6V (c)3V 答案：B例5已知某晶体管处于放大状态，测得其三个极的电位分别为6V 、9V 和6.3V ，则6V 所对应的电极为( )。
(A) 发射极 (B) 集电极 (C) 基极答案：A+-u o 例6电路如图所示，晶体管处于( )。
(A) 放大状态 (B) 饱和状态 (C)截止状态 答案：B三、基本放大电路1、 掌握固定式、分压式共射极放大电路的直流通路、微变等效电路画法以及静态工作点、放大倍数、输入电阻、输出电阻的计算。
2、 了解阻容耦合多级放大电路的特点和计算。
了解直接耦合放大电路存在的主要问题和解决的方法。
3、 掌握负反馈的判断及对放大电路性能的影响。
4、 了解射极输出器的三大特点、反馈类型及静态工作点、微变等效电路、放大倍数、输入电阻、输出电阻的计算例1放大电路如图所示，由于R B 阻值选取得不合适而产生了截止失真，为了改善失真，正确的做法是( )。
一、选择题（本题共7小题，每小题2分，共14分）1.图1－1所示的电路中，a 和b 之间等效电阻ab R 的表达式正确是？ 答：（ B ）a b3R 4图1－1（A ）ab 1234(//)(//)R R R R R =+ （B ）ab 1234//()R R R R R =++ （C ）ab 1324(//)(//)R R R R R =+ （D ）ab 1234(////)R R R R R =+2.在某放大电路中，测得晶体管T 各个电极对电路公共端（即零电位端）的电位如表1－1所示，则此晶体管的类型和材料分别是什么？ 答：（ D ）（A ）PNP 型，锗管 （B ）PNP 型，硅管 （C ）NPN 型，锗管 （D ）NPN 型，硅管表1－1晶体管电极编号电极电位/V 123T ＋7.5＋3.8＋4.53.并联电路及电压电流相量图如图1－2（a ）（b ）所示，哪个选项对阻抗1Z 、2Z 和整个电路的性质判断正确？A （A ）感性、容性、容性 （B ）感性、感性、容性 （C ）容性、容性、感性 （D ）容性、感性、感性II 2（a ） （b ）图1－24.某放大电路如图1－3所示，在该电路引入什么类型的负反馈？ 答：（ A ）（A ）串联电压负反馈 （B ）并联电流负反馈 （C ）串联电流负反馈 （D ）并联电压负反馈图1－35.由JK 触发器构成的时序电路如图1－4所示，X 是控制端，当X =0时，如果21Q Q 的初始状态为“10”，则当时钟脉冲CP 的下一个脉冲到来之后，21Q Q 将出现什么状态？ 答：（ B ）X图1－4（A ）11 （B ）01 （C ）10 （D ）006.为了稳定放大电路的输出电流，并提高输入电阻，应引入什么类型的负反馈？ 答：（ C ）（A ）串联电压负反馈 （B ）并联电流负反馈 （C ）串联电流负反馈 （D ）并联电压负反馈 7.下面哪个不属于．．．组合逻辑器件？ 答：（ D ） （A ）加法器 （B ）编码器 （C ）译码器 （D ）负边沿触发的JK 触发器二、填空题（本题共4小题，8个空格，每空格2分，共16分）（注：不必写出中间过程，请将正确结果填写在相应的横线上） 1.某电路如图2－1所示，已知直流电压源S 10V U =，电阻122R R R k ===Ω，二极管1D 和2D 为理想的二极管，即正向压降可以忽略不计。
则在电路中，二极管1D 和2D 哪个导通？答： 1D 导通 ， 流过电阻R 的电流I = 0.0025A I = 。
D 2SU 22FA B C图2－1图2－22. 已知某逻辑函数F 的电路图如图2－2所示，则输出变量F 的逻辑式为F AB B C =++ （不必化简）．．．．．．3.某交流电路中电流i 的三角函数表达式为060)A t i +=，则电流i 的有效值10A I = ，电路中的电源频率为 50Hz f = ，其相量形式=10Ao 60 。
4.在图2－3中所示的电路中，已知11A I =，22A I =，33A I =，则电流4I = 6 A ，a 和c 之间的电压ac U = _--4 V 。
图2－3三、简答题（本题共2小题，第1小题8分，第2小题8分，共16分） 1.化简下列逻辑函数式：（1）F A A B A B C A B C D =+⋅+⋅⋅+⋅⋅⋅（4分）Y A B C D =+++ （2）F AB AB AB C A B C =++⋅+++（4分）Y AC BC =+ 2．按要求画出波形：（1）已知同步RS 触发器R 、S 和CP 的波形图如图3－1（a ）所示，试画出Q 的波形图。
设初始态0Q =。
（4分）（2）已知负边沿触发的JK 触发器的J 、K 和CP 的波形图如图3－1（b ）所示，试画出Q 的波形图。
设初始态1Q =。
（4分）CPR S QCP J K Q（a ）（b ）图3－1CP R SQCP J K Q四、计算题（本题共4小题，第1小题10分，第2小题10分，第3小题12分，第4小题10分，共42分） 1.某电路如图4－1所示，已知直流电压源S =2V U ，电流源S =1A I ，电阻11R =Ω，232R R ==Ω，要求用叠加原理计算电路中电流3I 。
（10分）SU 图4—1S U 和S I分别单独作用如下图SUS U 单独作用时如（a ）所示，可得S 23112332221A (//)11222U R I R R R R R =⨯=⨯=++++……………..（2分）S I 单独作用时如（b ）所示，可得123S 323(////)(1//2//2)11A 24R R R I I R ⨯===……………..（2分）当S U 和S I 共同作用时，可得3313211=0.75A 24I =I I +=+……………..（2分）2.图4－2为R 和L 串联的正弦交流电路。
已知：=10V U ，=2A I ，电路有功功率=16W P 。
要求： （1）电路的无功功率Q ，视在功率S ，功率因数λ，电阻R ，电压R U 和L U ； （6分）=2A o 0R L ，的相量图。
设画出（2）（4分）U RLI图4－2（1）电路的视在功率S ：102=20V A S =UI =⨯⋅……..（1分） 无功功率12var ==……..（1分） 功率因数：16cos 0.8102P =UI λϕ=⨯＝＝………..（1分）由2=P I R ，所以有221642P R =I ==Ω……..（1分） 由R =P U I ，有R 168V 2P U ===I ………..（1分） R L =U U U +，L =6V U ………..（1分）（2）相量图如图所示：IURU 完全正确得4分。
3. 如图4－3所示共发射极放大电路中，已知i u 为正弦信号，CC 12V U =，Ω==k R R 3L C ，B 360R k =Ω，晶体管的电流放大系数50=β，V 6.0BE =U 。
要求：（1）静态分析时候，流过电阻B R 的直流电流B I ，及晶体管的输入电阻be r ；（3分） （2）画出该放大电路的微变等效电路；（3分）（3）求该电路输出端不接负载L R 时的电压放大倍数uo A ；（2分） （4）放大电路的输入电阻i r ，输出电阻o r ；（4分）图4－3解：（1）CC BE B B 120.60.0317mA =31.7A 360U U I R --===μ……..（1分）be E B 26(mV)26(mV)26200(1)2002001020(mA)(mA)0.0317r I I β=++=+=+=Ω……..（2分）（2）完全正确得3分。
有错误酌情扣分。
U（3）不接入负载L R 时的电压放大倍数uo A ；Cuo be5031471.02R A r β⨯=-=-=-………..（2分） （4）输入电阻i i i i B be i1bi iB be//360//1.02 1.02U U U r R r k I I I U U R r =====≈Ω++………....（2分）输出电阻o C 3r R k ==Ω………..（2分）4. 某运算放大器构成的电路如图4－4所示，已知输入电压i 1V u =，而123451R R R R R k =====Ω，忽略运算放大器静态基极电流对输出电压的影响。
要求： （1）求o1u 的大小；(4分) （2）求o u 的大小；(4分)（3）求流过电阻3R 上电流I 。
(2分)图4－4解：（1）对电路前面第一个运放而言，有+u u -=，+0i i -=≈，所以+i u u =，o132u u u I R R --==－－ 所以，o12V u =………………（4分）（2）o1u 作为后面第二个运放的输入电压，而该运放为电压跟随器，所以o o12V u u ==……………（4分）（3）o13211mA 1u u I R --===－………（2分 五、设计题（本题共1小题，共12分）设计一个组合逻辑电路，要求用三个按键A 、B 、C 控制一盏灯F 的亮和灭情况如表5－1所示。
已知按键A 、B 、C ，如果断开记为“0”，闭合记为“1”。
灯F 如果灭记为“0”，亮记为“1”。
要求： （1）写出逻辑函数F 的逻辑表达式，并化简逻辑表达式；（6分）（2）用门电路实现F 化简后的逻辑表达式，在图5－1上完成设计与连线。
（6分）AB C 000001010011100101110111表 5－1 灯F 亮灭的逻辑状态表F 0101011035V图5－1解：（1）F A B C A B C A B C A B C =⋅⋅+⋅⋅+⋅⋅+⋅⋅………………（3分）化简()F A C BC A B C ABC AB C AB C =++⋅⋅=+⋅=⊕…………（3分）三个表达式皆正确。
（2）完全正确得6分。
3注：依据三个表达式画出的电路图都正确，本参考答案以()F AB C =⊕表示画出电路图。
