《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。

2.一阶电路暂态过程三要素法的表达式。

3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。

4.PN结具有单向导电性，可描述为正偏导通、反偏截止。

5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。

6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。

7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。

8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。

9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。

10.三相同步发电机的基本构成是定子和转子。

11.电容和电感储能的数学表达式是和。

12.低压供电系统的接线方式主要有树干式和放射式。

13.实际变压器存在两种损耗，分别是铜耗和铁耗。

14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为 600 r/min。

15.变压器的主要构成部件是绕组和铁芯。

16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为 750 r/min。

17.晶体三极管的两个PN结分别是发射结和集电结。

18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。

19.反相比例运算关系是.错误!未找到引用源。

，同相比例运算关系是。

20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。

21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。

22.我国规定的电力网特高压额定值有 330kV、500kV和1000kV 。

23.理想变压器的变压公式是。

24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。

25.晶体三极管有三种工作状态，分别为放大、截止和饱和。

26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。

27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。

电工电子技术复习资料一、填空练习题1、正弦电压和电流统称为正弦量,正弦量的特征分不用幅值、角频率和初相位来表示。

2、晶体三极管是由_三__个电极、__两___个PN结组成的，按结构不同可分为__NPN_______型和___PNP___型两大类。

3、理想电压源具有两个全然特征，其一是它的端电压__为定值_U S_或为一定的时刻函数u(t)=f(t)__与___流过的电流___无关.4、理想运放工作在线性区，具有两个重要特点①、理想运放同相输进端和反相输进端电位近似相等，即U-=U+称为虚短②、理想运放同相输进端和反相输进端的输进电流等于零，即I-=I+=0称为虚断。

5、鼠笼型三相异步电动机的起动方法有直截了当起动和落压起动两种。

Y/Δ换接起动属于落压起动。

所谓Y/Δ换接起动确实是根基把正常工作时作三角形联接的定子绕组，在起动时接成星形，待转速上升到接近额定转速时，再换接成三角形。

6、正弦电压和电流统称为正弦量,正弦量的特征分不用幅值、角频率和初相位来表示。

7、逻辑函数F＝A⊕B，它的与或表达式为F＝7、三相交流发电机产生的三相对称电动势，相序A-B-C-A，A相电动势为eA=Emsin(ωt+120°),那么eB=Emsinωt,eC=Emsin(ωt-120°).8、我国工频电网供电的周期T是20ms,频率f是50HZ，角频率ω是314rad/s。

9、点接触型二极管PN结面积较小，准许通过的电流小，但它的等效结电容小，适用于和工作。

面接触型二极管PN结面积大，准许通过的电流大,但相应等效结电容也大，一般用于低频整流。

10、分析异或门逻辑关系，当两个输进端相同时输出为“0 ”，当两个输进端不同时输出为“1”。

11、逻辑函数F=AB+AB表示的逻辑关系为同或。

12、晶体三极管输出特性曲曲折折曲曲折折折折线族可分为三个工作区，①截止区区，②放大区区，③饱和区区。

二、选择练习题1、在切断三项电源的同时，通过给电动机定子绕组通进直流电，在定子与转子之间形成固定磁场，产生与转子旋转方向相反的电磁转矩，使电动机迅速停转的制动方法称为〔D〕A：反接制动B：发电相应制动C：机械制动D：能耗制动2、热继电器的热元件和动断常闭触头的接法应按(C)A:热元件串联在主电路中,常闭触头并联在操纵电路中.B:热元件并联在主电路中,常闭触头串联在操纵电路中.C:热元件串联在主电路中,常闭触头串联在操纵电路中.D:热元件并联在主电路中,常闭触头并联在操纵电路中.3、叠加定理适用于(A)A:线性电路电流电压的计算B:线性电路功率的计算C:非线性电路功率的计算D:非线性电路电流电压的计算4、当晶体管工作在饱和状态时，发射结和集电结应为()A:前者正偏，后者反偏B:前者反偏，后者也反偏C:前者正偏，后者也正偏D:前者反偏、后者正偏5、与十进制数127相应的二进制数是()。

电工电子技术复习提纲一、填空题每空1分,共20分1、最基础的逻辑门电路有与门、或门和非门电路;2、一个纯电容接在直流电源上,其容抗XC= 无穷大 , 电路稳定后相当于断开状态;3、电荷的定向移动形成电流,我们规定正电荷定向运动方向为电流的方向;金属导体中自由电子的运动方向与电流方向相反 ;4、一个完整的电路,一般应由电源、负载、中间环节导线、开关等三部分组成;5、基尔霍夫第二定律是关于回路电压的定律,其数学表达式为∑U=0 ;6、125μA= 125×10-6 A； 5MΩ= 5×106Ω;7、各进制数之间的相互转换：5610= 1110002110012= 25103710 =10010121510=111128、实际生产和生活中,工厂的一般动力电源电压标准为380V ；生活照明电源电压的标准一般为220V ；一般情况下规定36V 伏以下的电压为安全电压; 9、电压源是一种能产生电压的电源装置；电流源是一种能产生电流的电源装置;10、电源和负载的本质区别是：电源把非电能转换为电能,负载把电能转换为非电能;11、电源电动势的方向规定是由低电位端指向高电位端,即电位升高的方向;12、电路有三种状态,分别是：通路状态、短路状态、开路状态;13、三相四线制系统是指由三根相线和一根中性线组成的供电系统;14、,线电压的相位超前相应相电压的π/6;15、晶体管的三个电极分别称为E：发射极,B：基极 ,C：集电极 ;16、基本放大电路的核心元件是三极管 ,其作用是放大电流 ;17、电力系统由发电厂、电力网、用户三分组成;18、用万用表测量直流电流时,两表笔应串联接到被测电路中；测量直流电压时,两表笔应并联接到被测电路中;19、某三极管IB =20uA时,Ic=1mA；IB=40uA时,Ic=2mA,则β= 50 ;20、PN结具有单向导电性,即加正向电压时,PN结导通,加反向电压时,PN结截止;21、半导体是一种导电能力介于导体与绝缘体之间的物质;22、晶体管输出特性曲线可分为三种工作状态是放大区、饱和区和截止区 ;23、所谓理想二极管,就是当其正偏时,结电阻为 0 ,等效成一条导线；当其反偏时,结电阻为∞ ,等效成断开;24、有中性线的三相供电方式称为三相四线制,如不引出中性线,则称为三相三线制;25、三相交流电源是指由三个频率相同 ,幅值相等,相位互差120°,并且各瞬时值之和等于零的单相交流电动势组合的供电系统;26、异步电动机的主要部件由定子和转子两部分组成;27、已知电路电源电动势为E,当电路负载开路时,负载中电流I = 0 ,负载两端电压U =E ;28、使晶体管处于放大状态的偏置状况是：发射结正偏, 集电结反偏;29、三相电路的三相负载有星形和三角形两种连接方式;30、为防止触电事故发生,在电气设备中都应设有保护装置,主要有保护接地和保护接零两种;31、直流稳压电源,一般由电源变压器、整流电路、滤波电路和稳压电路组成;二、单选题每题2分,共30分1、下列关于电流的叙述正确的是CA、电荷的移动形成电流B、电流的方向与自由电子运动方向相同C、电流的方向与正电荷定向移动方向相同D、电流做功时,只能把电能转化为热能2、交流电通过整流电路后,所得到的输出电压是 C ;A、交流电压B、稳定的直流电压C、脉动的直流电压D、比较平滑的直流电压3、电阻为R的负载两端电压为U,流过的电流为I,则功率P的公式错误的是 BAP=UI BP=UR CP=I2R DP=U2/R4、千瓦时KW·h是 D 的单位;A电压 B电流 C电功率 D电能5、描述正弦交流电的三要素的三个量包括 AA、振幅最大值频率初相位B、速度相位有效值C、频率速度有效值D、频率周期角频率6、我国低压供电电压单相为220V,三相线电压为380V,此数值指交流电压的 CA、平均值B、最大值C、有效值D、瞬时值7、电路中任一瞬时流向某一节点电流之和应C由该节点流出的电流之和;A、大于B、小于C、等于D、不等于8、电路中任意两点间的电位差称为 BA、电动势B、电压C、电位D、电势9、电路中某点电位的计算结果 CA、与绕行路径有关B、与参考点的选择无关C、与绕行路径无关D、与绕行路径和参考点的选择都有关10、三相对称电动势在相位上互差 B A、90 ° B、120° C、150°D、180°11、节点是由A条以上支路汇聚的点; A、 3 B、 4 C、 2 D、 512、晶体管的“放大”实质上是 D ;A．将小能量放大成大能量 B．将低电压放大成高电压C．将小电流放大成大电流 D．用较小的电流变化去控制较大的电流变化13、三极管工作在放大状态时,发射结和集电结的偏置状态为 AA、发射结正偏,集电结反偏B、发射结正偏,集电结正偏C、发射结反偏,集电结反偏D、发射结反偏,集电结正偏14、半导体内的载流子是 D ;A、正离子B、负离子C、自由电子D、自由电子与空穴15、晶体三极管是 C 控制元件;A、线性B、电压C、电流D、功率16、二极管正向导通的条件是其正向电压值 D ;A、大于 0B、大于 VC、大于 VD、大于死区电压17、某晶体三极管的极限参数为：PCM=100毫瓦,ICM=20毫安,UBRCEO=30伏,如果将它接在IC=15毫安,UCE=20伏的电路中,则该管 C ;A、被击穿；B、工作正常；C、功耗太大过热甚至烧坏;18、交流电通过整流电路后,所得到的输出电压是 C ;A、交流电压B、稳定的直流电压C、脉动的直流电压D、比较平滑的直流电压19、稳压电路的位置一般在哪部分电路的后面 DA 、信号源 B、电源变压器 C 、整流电路 D、滤波电路20、在一个单管共射接法的基本放大电路中,如输入信号是正弦波,而示波器观察到输出电压波形如下图2所示,则此波形为 AA.饱和失真； B、截止失真； C、正常放大;21、某电容器的电容为C ,如不带电时它的电容是BA、 0B、 CC、小于CD、大于C22、三相动力供电线路的电压是380V,则任意两根相线之间的电压称 CA、相电压有效值是380VB、相电压有效值是220VC、线电压有效值是380VD、线电压有效值是220V23、某一灯泡上写着额定电压220V,这是指电压 CA、最大值B、瞬时值C、有效值D、平均值24、交流电路中视在功率单位是 CA、焦耳B、瓦特C、伏安D、乏25、如下左图是含有节点A的部分电路;有关电流大小和方向也表示在图中,则有 CAI3=10A BI3=15A CI3=25A DI3=5A26、如上右图所示电路中,电压UAB的数值是 B A、1V B、9V C、-9V D、-1V27、在交流电路中,接入纯电感线圈,则该电路的AA、有功功率等于零B、无功功率等于零C、视在功率等于零D、所有功率等于零28、通常A是一种严重事故,应尽力预防;A、短路B、开路C、回路D、闭路29、线圈的电感单位是 AA、享利B、法拉C、韦伯D、特斯拉30、两个电阻串联接入电路时,当两电阻值不相等时,则BA、电阻大的电流小B、电流相等C、电阻小的电流小D、电流大小与阻值无关31、三相交流电源,如按顺序排列时,其排列顺序为CA、V-W-U-VB、W-V-U-WC、U-V-W-UD、U-W-V-U32、在任一时刻,对任一闭合回路,以顺时针或逆时针沿回路绕行方向上各段电压的代数和为零;称其为BA、节点电流定律B、回路电压定律C、欧姆定律D、楞次定律33、在全电路中,负载电阻增大,端电压将 AA 、增高B 、减少 C、不变 D 、不确定34、有三只电阻阻值均为R,当其中两只电阻并联后与另一只电阻串联,则总电阻值为CA、RB、R/3C、3／2RD、3R35、所谓“异步”电动机的解释为 A ;A、电动状态时转子转速小于同步转速B、电动状态时转子转速大于同步转速C、只要转子转速不等于同步转速,电机就工作在电动状态36、熔断器在电路中所起的作用是 D ;A、零压保护B、过载保护C、失压保护D、短路保护37、三相异步电动机的旋转方向与通入三相绕组的三相电流 C 有关;A、大小B、方向C、相序D、频率;38、在纯电感电路中,下列各式正确的是BA、I=U/LB、I=U/ωLC、I=ωLUD、I=u／XC39、动力供电线路中,采用星形联结三相四线制供电,交流电频率为50Hz,线电压为380V,则A A、线电压为相电压的3倍 B、线电压的最大值为380VC、相电压的瞬时值为220VD、交流电的周期为 S40、对于“或”门逻辑电路可以用 B 来描述它的逻辑特点;A、全“1”出“1”,有“0”出“0”；B、全“0”出“0”,有“1”出“1”；C、有“1”出“0”,有“0”出“1;41、NPN 型和PNP 型晶体管的区别是 C ;A、由两种不同的材料硅和锗制成B、掺入的杂质不同C、P 区和 N 区的位置不同D、电流放大倍数不同；42、晶体管作开关使用时,使其工作在 D ;A、放大区B、饱和区C、截止区D、饱和区和截止区43、在单相桥式整流电路中接入电容滤波器后,输出直流电压将 A ;A、升高B、降低C、保持不变D、不确定44、在直流稳压电源中,采用稳压措施是为了 C ;A 、消除整流电路输出电压的交流分量B 、将电网提供的交流电转变为直流电C 、保持输出直流电压不受电网波动和负载变化的影响D 、稳定电源电压45、在交流电路中,视在功率,有功功率,无功功率三者之间的关系式为 A ;A 、S=22Q P +B 、P=22Q S +C 、Q=22P S +三、判断题每题1分,共10分√ 1、在电路中,电容器具有隔断直流、通过交流的作用; × 2、在电路中,电流总是从高电位流向低电位;× 3、习惯上规定电流的方向就是电子移动的方向;√ 4、电位是相对的,它的大小与参考点的选择有关× 5、电路中任意两点间的电位差与电位参考点的选择有关; √ 6、电源将其他形式的能转换成电能,电路中负载将电能转换成其他形式的能;× 7、电阻串联时,电阻值小的电阻通过的电流大;× 8、白炽灯发光时的灯丝电阻比不发光时小;× 9、电流大功率就大;√ 10、无论加在线性电阻 R 两端的电压取何值,电压U 和相应电流 I 的比值总是不变的;√ 11、计算电路中某点电位,与选择的路径无关;× 12、电容器带电荷多其电容就大,带电荷少电容就小,不带电荷则没有电容;× 13、电感线圈具有“隔直通交”的作用;× 14、闭合回路又称为网孔; ×15、一只耐压为300V的电容器,可以接到220V的交流电源上安全使用;√ 16、白炽灯发光时的灯丝电阻比不发光时大; √ 17、如果电路中某两点的电位都很高,则该两点间的电压也一定很高;√ 18、电容器是一个储能元件,电感器也是一个储能元件;√ 19、逻辑函数中的自变量和因变量只有“1”和“0”两种状态;√ 20、逻辑函数反映的不是量与量之间的数量关系,而是逻辑关系;× 18、“与”逻辑的规则是“有1出1,全0出0”;√ 21、编码是译码的反过程,编码器的逻辑功能是将电路的状态转换成相应的代码; × 22、220V、40W的电灯泡,接在110V的电路上,功率还是40W;× 23、用交流电流表测得交流电流是5 A,则该交流电流的最大值是5 A;√ 24、电容器最基本的特性是能够储存电荷;√ 25、处于放大状态下的晶体管,其发射极电流是基极电流的 1+β倍;× 23、所谓数字信号,是指信号的幅度随时间作连续变化的信号;× 27、加在电感元件两端的正弦交流电压不变,提高频率,则通过它的电流将增大;× 28、流过桥式整流电路中每只整流二极管的电流和负载电流相等;× 29、“或”逻辑是指当决定某一事件的所有条件都具备时,该事件才会发生这种结论与前提的逻辑关系;√ 30、集成稳压器是将串联型稳压电路及保护电路等制作在一块硅片上;四、简答题每题5分,共10分1、万用表有什么用途它通常分为哪两大类答:万用表可用来测量交、直流电压和电流,直流电阻以及二极管、晶体管参数;万用表可分为模拟万用表和数字万用表两大类;2、电路通常有几种状态各有什么特点答：电路通常有通路、短路、开路三种工作状态;通路时,回路中有电流通过,I=E╱R+R0；短路时,I=E R0 , U=0；开路时,I=0 ,U=E3、晶体三极管有哪三种工作状态各自的特点是什么答：晶体三极管有放大、饱和、截止三种工作状态;放大状态的特点是三极管具有电流放大作用,即：IC=βIB；饱和状态的特点是：UCE≈0,且三极管失去电流放大作用；截止状态的特点：IC≈0;4、什么是对称三相电源答：对称三相电源是由三个频率相同、振幅相同、初相依次相差120o的正弦电源,按一定方式联结组成的供电系统;5、电力系统由哪几部分组成各部分的作用是什么答：电力系统由发电厂、电力网和用户三部分组成;发电厂是用来发电的,是电能生产的主要场所；电力网是发电厂和用户之间的联系环节；用户是指电力系统中的用电负荷;6、画出一个由四只二极管V1-V4、负载RL、变压器组成的单相桥式整流电路;要求不能画简图答：五、分析计算题：每题10分,共30分1、计算下图所示混联电路的等效电阻RAB图1 图2 解：将电路图先化简成图1所示,再进一步化简为图2所示电路,故得：等效电阻RAB=4∕2=2Ω=40V,正常工作时通过的电流I=5A,要接在220V的线路上正常2、一盏弧光灯,额定电压UN使用,问要串联多大阻值和功率的电阻/I = 220-40/5=36Ω解：R= U-UNP=I2R=52×36=900W3、已知某正弦电动势为u=100sin314t+π∕6伏.试求最大值、有效值,、频率、周期、初相位各为多少解：最大值为Um=100 V 有效值为U2=U2m∕2=100∕2= V 初相位为ψ0=π∕6f=ω/2π=314/2π=50 HZ 周期为T=1∕f=4、把电阻R=12Ω,电感=51mH的线圈接在频率为f=50HZ,电压为220V的电路上,1画出电路图；2求出XL,│Z│,I;解：1=ωL=314×51×10-3=16Ω2 XL│Z│=I=U／│Z│=220／20=11A5、如右上图所示电路,已知UCC=12V, RB=300KΩ, RC=3KΩ, β=60, UBE可忽略不计, 估算放大器的静态工作点;共10分解：IBQ≈UCC／RB=12／300=mAICQ= βIBQ= 60×=mAUCEQ= UCC- ICQRC= ×3=V6、有一电阻性负载RL,需直流电压36V,直流电流2A,若采用单相桥式整流电路供电,试计算电源变压器副方电压有效值U2,流过每只二极管的平均电流ID以及每只二极管所承受的最大反向电压UDRM;解：U2= UO／=36／=40V每只管子中流过的平均电流为：ID=IO／2= 2／2=1A每只管子所承受的最大反向电压为：UDRM=2U2=2×40=56V7、据所给逻辑图写出Y的逻辑函数式,并计算当A=1,B=1,C=0,D=1时Y的值;解：函数式为Y=当A=1,B=1,C=0,D=1时,Y=0;。

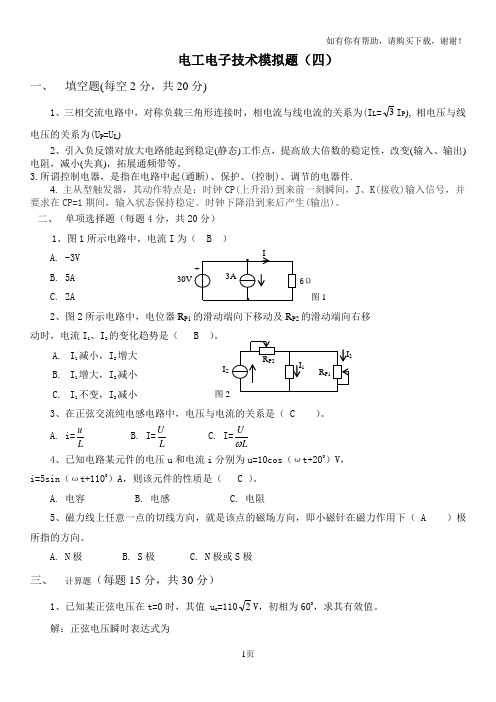

电工电子技术模拟题（四）一、 填空题(每空2分，共20分)1、三相交流电路中，对称负载三角形连接时，相电流与线电流的关系为(I L =3I P ), 相电压与线电压的关系为(U P =U L )2、引入负反馈对放大电路能起到稳定(静态)工作点，提高放大倍数的稳定性，改变(输入、输出)电阻，减小(失真)，拓展通频带等。

3.所谓控制电器，是指在电路中起(通断)、保护、(控制)、调节的电器件.4. 主从型触发器，其动作特点是：时钟CP(上升沿)到来前一刻瞬间，J 、K(接收)输入信号，并要求在CP=1期间，输入状态保持稳定。

时钟下降沿到来后产生(输出)。

二、 单项选择题（每题4分，共20分）1、图1所示电路中，电流A. -3VB. 5AC. 2A 2、图2所示电路中，电位器R P1的滑动端向下移动及R P2的滑动端向右移动时，电流I 1、I 2的变化趋势是（A. I 1减小，I 2增大B. I 1增大，I 2减小C. I 1不变，I 2减小 3、在正弦交流纯电感电路中，电压与电流的关系是（ C ）。

A. i=Lu B. I=L U C. I=L U 4、已知电路某元件的电压u 和电流i 分别为u=10cos （ωt+200）V ，i=5sin （ωt+1100）A ，则该元件的性质是（ C ）。

A. 电容B. 电感C. 电阻5、磁力线上任意一点的切线方向，就是该点的磁场方向，即小磁针在磁力作用下（ A ）极所指的方向。

A. N 极B. S 极C. N 极或S 极三、 计算题（每题15分，共30分）1、已知某正弦电压在t=0时，其值 u 0=1102V ，初相为600，求其有效值。

解：正弦电压瞬时表达式为u=U m cos （ωt+600）当t=0时，u 0= U m cos600故有U m =0060cos u =2202V U=2mU =220V2、已知交流信号源的内阻为250欧姆，通过一个变压比可调的变压器接2.5欧姆的负载R L ，当变压器初级的等效电阻等于信号源内阻时，信号源的输出功率最大，要使负载获得最大功率，问变压器的变压比应该是多少？ 解：根据LZ =K 2L Z ，变压器初级的等效电阻R'L = K 2R L =2.5K 2 当变压器初级的等效电阻等于信号源内阻时，信号源的输出功率最大，所以：R'L = K 2R L =2.5K 2=250K 2=5.2250=100 所以当变压比K=10时，负载将获得最大功率。

2016-2017学年第一学期《电工电子技术基础》期末考试复习提纲一、填空题（一）填空1、电路是指_____电流_____流通的路径，由_____负载_____、__电源___、_____连接导线_____和____控制装置______4个基本部分组成。

2、电路图主要有______电路原理____图、___框_______图、____印制电路______图等。

3、变压器的主要组成部分是_____铁心_____和______绕组____。

4、方向不随时间的变化而变化的电流称为_____直流_____电流，简称_____直流_____，用符号____ DC______表示。

5、大小和方向都不随时间变化而变化的电流称为_____稳恒直流_____电。

6、大小和方向都随时间而变化的电流称为_____交变_____电流，简称___交流_______，用符号_____ AC_____表示。

7、电压的单位____伏特______，用符号___V_______表示。

8、人们用____电阻率______的大小表示各种材料的导电性能。

9、电阻值随温度升高而减小的热敏电阻称为____负______温度系数的热敏电阻，电阻值随温度升高而增大的热敏电阻称为___正_______温度系数的热敏电阻。

10、三相交流电的供电方式有___三相三线制_______、_____三相四线制_____和____三相五线制______三种。

11、当两个磁极靠近时，它们之间就会发生相互作用，同名磁极相互__排斥________，异名磁极相互_____吸引_____。

12、磁场的强弱用____磁感应强度______表示，符号为_____ B_____。

13、直流电动机主要由____定子绕组______、___转子_______、____换向器______和____电刷______等组成。

14、当导体做_____切割磁感线_____运动或者线圈中_____磁通_____发生变化时，在导体或线圈中都会产生感应电动势。

电⼯电⼦学复习资料-推荐下载⼀、题⽬类型：1、选择题：注意⼀些基本概念，定理定律的理解，适⽤范围、注意事项等以及⼀些参数的简单运算2、填空题：考察对基本概念，规律的记忆和关键知识点的记忆，最基本的电路参数分析计算。

3、判断题4、作图题：波形图，逻辑图等5、分析计算题单级放⼤电路的静态分析和动态分析1题运算放⼤电路在数值运算⽅⾯应⽤分析1题电路分析1题（KCL 、KVL 及⽀路电流法）逻辑函数化简1题时序逻辑电路分析1题6、设计题：组合逻辑电路的设计第1章电路和电路元件1.1电路和电路的基本物理量1.1.1电路的作⽤与组成部分1、电路按照作⽤主要包括：（电能）的传输与转换电路，如电⼒系统，通常称为（强电电路）或电⼯电路；（信号）传递和处理的电路，如扩⾳机，通常也称为弱电或（电⼦电路）。

2、电路通常由（电源）、（负载）、（中间环节）三部分组成，其中（电源）是供应电能的设备，如发电⼚、电池等；（负载）是取⽤电能的设备。

如电灯、电机等；（中间环节）是连接电源和负载的部分，起传输和分配电能的作⽤。

如变压器、输电线等。

1.1.2电路的模型1、由理想化电路元件组成的电路称为实际电路的（电路模型）。

1.1.3电压和电流及其参考⽅向1、电路的主要物理量有（电流I ）、（电压U ）和（电动势E ）。

2、在分析与计算电路时，常任意选定某⼀⽅向为电流的（参考⽅向），⼜称（正⽅向）。

3、在分析⼀些复杂电路，往往不知道某⼀⽀路电流的实际⽅向，为计算分析⽅便，故假定⼀正⽅向，也称为（参考⽅向）。

4、（参考⽅向）选定后，电压、电流才有（正、负）之分，若计算结果为负，则表⽰（电路实际⽅向与参考⽅向相反）。

5、欧姆定律说明，流过电阻的电流与电阻两端的电压成正⽐。

即（）；IUR 应⽤欧姆定律分析电路时，应先标注U 、I 正⽅向,当U 、I ⽅向相反时，表达式应带（负号）；适⽤于（线性元件）电路。

1.3独⽴电源元件1.3.1电源⼯作状态1、电源⼯作状态分为（有载⼯作）、（开路）和（短路）三种。

年国家开放大学电大《电工电子技术》复习题库1电工电子技术复习题及答案电工电子技术复习复习题 1 1一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1 1 、在图示电路中，已知 U S= 2 V， I S= 2 A。

A、B 两点间的电压 U AB为 ()。

(a) 3 V(b) 1 V(c) 2 V1 1 题2 2 题2 2 、在图示电路中， U S， I S均为正值，其工作状态是 ()。

(a) 电压源发出功率(b) 电流源发出功率 (c) 电压源和电流源都不发出功率3 3 、半导体二极管的主要特点是具有（）。

(a)电流放大作用(b)单向导电性(c)电压放大作用 4 4 、旋转磁场的转速 n 1与极对数 p和电源频率 f的关系是() 。

(a) nfp160(b) nfp1602(c) npf1605 5 、若把电路中原来电位为－2 V 的一点改为电位参考点，则改后的电路中，各点电位比原来()。

(a) 变高(b) 变低(c) 不能确定 6 6 、某三相电源的电动势分别为 e tA20 314 16 sin( ) V， e B= 20 sin (314 t －104 ) ， e tC V 20 314 136 sin( ) ，当t= 13 s时，该三相电动势之和为()。

(a) 20 V(b) 202 V(c) 0 V 7 7 、某三角形联接的纯电容负载接于三相对称电源上，已知各相容抗 _ C = 6 ，线电流为 10A，则三相视在功率 ()。

(a) 1 800 VA(b) 600 VA(c) 600 W 8 8 、图示电路中， R = _ L = _ C = 1 ，则电压表的读数为 ()。

(a) 0(b) 1(c) 2UISS+BAIU SS..1 1+ZjABCUR.c C LI._+－2 0jjLCR RVV__+－。

28 8 题9 9 题9 9 、图示正弦电路中， R _ L 10， U UAB BC，且 U与 I同相，则复阻抗Z为 ()。

电工电子技术复习提纲精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】电工电子技术《复习提纲》一、填空题（每空1分，共20分）1、最基础的逻辑门电路有与门、或门和非门电路。

2、一个纯电容接在直流电源上，其容抗XC= 无穷大，电路稳定后相当于断开状态。

3、电荷的定向移动形成电流，我们规定正电荷定向运动方向为电流的方向。

金属导体中自由电子的运动方向与电流方向相反。

4、一个完整的电路，一般应由电源、负载、中间环节（导线、开关等）三部分组成。

5、基尔霍夫第二定律是关于回路电压的定律，其数学表达式为∑U=0 。

6、125μA= 125×10-6 A； 5MΩ= 5×106Ω。

7、各进制数之间的相互转换：（56）10=（ 111000 ）2（11001）2=（ 25 ）10（ 37 ）10 =（100101）2（ 15 ）10=（1111）28、实际生产和生活中，工厂的一般动力电源电压标准为380V ；生活照明电源电压的标准一般为220V ；一般情况下规定36V 伏以下的电压为安全电压。

9、电压源是一种能产生电压的电源装置；电流源是一种能产生电流的电源装置。

10、电源和负载的本质区别是：电源把非电能转换为电能，负载把电能转换为非电能。

11、电源电动势的方向规定是由低电位端指向高电位端，即电位升高的方向。

12、电路有三种状态，分别是：通路状态、短路状态、开路状态。

13、三相四线制系统是指由三根相线和一根中性线组成的供电系统。

14倍，线电压的相位超前相应相电压的π/6。

15、晶体管的三个电极分别称为E：发射极，B：基极，C：集电极。

16、基本放大电路的核心元件是三极管，其作用是放大电流。

17、电力系统由发电厂、电力网、用户三分组成。

18、用万用表测量直流电流时，两表笔应串联接到被测电路中；测量直流电压时，两表笔应并联接到被测电路中。

一、复习提纲(一)《电工技术基础与技能》1.安全用电常识1)安全用电基本知识：基本电气安全操作规程。

2)保护接地保护接零：保护接地的原理：保护接零的方法及其应用。

3)触电急救：触电现场的处理方法、急救方法。

2.直流电路1)电路的组成与电路模型：电路模型、电路图及识读电路图；电路的三种状态。

2)电路的基本物理量及测量：电压、电流、电功率、电能、电动势、电位、额定电流、额定电压、额定功率的概念并能进行简单的计算；参考方向的含义和作用；选择电工仪表进行电流、电压的测量。

3)电阻：电阻器及其参数；电阻与温度的关系；超导现象；线性电阻与非线性电阻；用万用表、兆欧表和单臂电桥测量对应电阻。

4)欧姆定律：部分电路欧姆定律和全电路欧姆定律；串联、并联及混联电路的等效电阻、电压、电流和功率及计算。

5)基尔霍夫定律：支路、节点、回路和网孔的概念；基尔霍夫电流、电压定律；应用基尔霍夫电流、电压定律列写简单电路（两网孔）方程求解电路。

3.电容和电感1)电容：电容的概念及电容器充、放电规律；常用电容器的种类、外形和参数；判断电容器的好坏。

2)电感：电感的概念；影响电感器电感量的因素；电感器的外形和参数，判断电感器的好坏。

4.单相正弦交流电路1)正弦交流电的基本物理量：正弦量解析式、波形图的表现形式及其对应关系；有效值、最大值和平均值的概念及他们之间的关系；频率、角频率和周期的关系；相位、初相位和相位差的概念及他们之间的关系。

2)正弦量与旋转矢量：正弦量的旋转矢量表示法。

3)纯电阻、纯电感、纯电容电路：电阻、电感、电容三类元件上电压与电流的大小及其相位关系；感抗、容抗、有功功率和无功功率的概念；有关简单的分析计算。

4)电阻、电容、电感的串联电路：RL、RC、RLC串联电路中阻抗的概念，电压三角形、阻抗三角形的应用，用示波器观察交流串联电路中的电压、电流相位差；荧光灯电路的组成及工作原理及简单的故障。

5)电能的测量与节能：瞬时功率、有功功率、无功功率和视在功率的概念及其物理含义，计算交流电路的有功功率、无功功率和视在功率；功率三角形和电路功率因数的含义；单相感应式电能表的使用，新型电能计量仪表；使用仪表测量电路的功率和功率因数；提高电路功率因数的意义和方法。

《电工与电子技术基础》教材复习知识要点第一章：直流电路及其分析方法复习要点基本概念：电路的组成和作用；理解和掌握电路中电流、电压和电动势、电功率和电能的物理意义；理解电压和电动势、电流参考方向的意义；理解和掌握基本电路元件电阻、电感、电容的伏－安特性，以及电压源（包括恒压源）、电流源（包括恒流源）的外特性；理解电路（电源）的三种工作状态和特点；理解电器设备（元件）额定值的概念和三种工作状态；理解电位的概念，理解电位与电压的关系。

基本定律和定理：熟练掌握基尔霍夫电流、电压定律和欧姆定理及其应用，特别强调Σ I=0和Σ U=0时两套正负号的意义，以及欧姆定理中正负号的意义。

分析依据和方法：理解电阻的串、并联，掌握混联电阻电路等效电阻的求解方法，以及分流、分压公式的熟练应用；掌握电路中电路元件的负载、电源的判断方法，掌握电路的功率平衡分析；掌握用支路电流法、叠加原理、戴维宁定理和电源等效变换等方法分析、计算电路；掌握电路中各点的电位的计算。

基本公式：欧姆定理和全欧姆定理Rr E I R U I +==0, 电阻的串、并联等效电阻212121,R R R R R R R R +=+=并串 KCL 、KVL 定律0)(,0)(=∑=∑u U i I分流、分压公式U R R R U U R R R U I R R R I I R R R I 2122211*********,;,+=+=+=+= 一段电路的电功率b a ab I U P ⨯=电阻上的电功率R U R I I U P 22=⨯=⨯= 电能t P W ⨯=难点：一段电路电压的计算和负载开路（空载）电压计算，注意两者的区别。

常用填空题类型：1.电路的基本组成有电源、负载、中间环节三个部分。

2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3.戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。

《电工电子技术》期末复习材料电工电子技术试题库一、填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。

2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。

3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。

5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。

7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为218伏。

8、串联电路中的处处相等，总电压等于各电阻上之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮，而 100 瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。

11、频率是单位时间内交流电重复变化的次数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为u=20sin(314t- ４０°) ，相量式为。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为537伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为0.1A 安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝25.12 欧。

如通过电流的频率为10000赫，其感抗X L＝5024 欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝318欧，如接在2000赫的交流电源上，它的容抗X C＝7.95 欧。

17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝1000Hz ，周期Ｔ＝0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。

一．填空题1.汽油机电子控制技术的发展历程是伴随着汽油机（电子)技术的发展而来的。

2.微机控制点火系高高压电的分配方式可分为机械配电方式和（电子）配电方式。

3.爆燃传感器用于检测发动机（是否产生爆燃）以此实现发动机点火时刻的（精确控制）。

4.汽车电子控制系统由（传感器，电器开关，电子控制器）和（执行器）等组成，包括发动机电子控制系统.（车身）电子控制系统和（底盘）电子控制系统等子系统。

5.热式空气流量计可分为（热膜）式和（热丝）式两种形式。

6.安全气囊系统由（传感器，安全气囊，气体发生器）和（电控装置）等组成。

7.电子控制装置一般由（传感器，电子控制器）和（执行器）组成。

8.汽车电脑就是一台在一块芯片上集成了（微处理器，存储器）和（输入/输出）接口单元的微机。

9.制动效能主要指（自动距离）与（自动减速度），通常多指制动距离。

10.按汽油喷射系统的控制方式不同，汽油机燃油喷射系统可分成（机械）汽油喷射系统.（机电）汽油喷射系统和（电子）汽油喷射系统。

11.按喷油器喷射燃油的部位不同，汽油机燃油喷射系统可分为（进气管）喷射系统和（缸内）喷射系统两种类型。

12.传感器输入的信号有（数字信号）和（模拟信号）。

二.选择题1.Ne信号指发动机（B.车速传感器）信号。

2.在汽车中不产生脉宽调制信号的电路或装置有（D.车速传感器）3.分离开关和真空解除阀都装在（B.制动）踏板支架上。

4.汽车制动性能的主要评价指标有制动效能，制动时汽车的方向稳定性和（C.制动效能的恒定性）5.汽车制动过程中车轮的运动状态可分为三种，纯滚动.边滚边滑和（B.拖滑）。

6.电磁式转速传感器主要有传感头和（C.永磁体）。

7.电控主动式悬架具有的优点不包括（D.由于要控制与调整悬架的刚度和阻尼，消除了车身的恶性振动冲击，因此降低了车辆的使用寿命。

8.下面属于节气门开度调节方式的是（B.电子式调节）。

9.空气式主动式控制悬架，按其控制功能的不同，可分为车身路面感应控制.车身姿态控制和（C.车身高度控制）。

单选题1、( )是一种可以频繁接通或断开交直流电路、并适用于控制大电流的自动电器。

正确选项1.接触器2、CMOS电路的多余输入端( )。

正确选项1.不允许悬空3、JK触发器的初态为0时，若J=1、K=×，则次态为( )。

正确选项1.14、JK触发器的初态为1时，若J=1、K=×，则次态为( )。

正确选项1.不确定5、TTL电路输入端悬空相当于该输入端接( )。

正确选项1.高电平6、变压器初级绕组的等效阻抗等于变压比的( ) 乘以负载阻抗值。

正确选项1.二次方7、变压器初级绕组的输入功率( )次级绕组的输出功率。

正确选项1.大于8、串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压( ) 。

正确选项1.可调9、单相桥式整流电路输出的脉动电压平均值UO(AV)与输入交流电压的有效值U2之比近似为( )。

正确选项1.0.910、集成运放工作在非线性区，当( )时，u o=+U oM。

正确选项1.u＋>u-正确选项1.行程开关12、题图所示变压器，初级绕组N1=300匝，次级绕组N2=100匝，R=8Ω，则从初级看入的电阻R i是( )。

正确选项1.72Ω13、题图所示电路为三个二端网络，其中( )可以相互等效变换。

正确选项1.（a）和（c）14、题图所示电路中，a点电位Va为( )。

正确选项1.7V15、题图所示电路中，电压Uab的数值是( )。

正确选项1.20V( )。

正确选项1.灯泡B变亮17、题图所示电路中，电阻R4支路的电流I为( )。

正确选项1.-1A18、题图所示反馈放大器的反馈性质为( )。

正确选项1.电压并联负反馈19、题图所示是某一支路的电压u和电流i的波形，可以判断该支路是( )。

正确选项1.电阻电感串联电路20、稳压二极管是利用其工作在( )时电压变化极小的特性，使两端电压得以稳定。

正确选项1.反向击穿21、下列器件中，( )不属于组合逻辑电路。

〈〈电工电子技术》期末综合练习题二、简答题1、恒压源的性质是什么？答：（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。

2、恒流源的性质是什么？答：恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。

3、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小？U 2答：负载增加意指电路的输出功率增加。

在近似恒压源供电系统中，负载获得的功率P=ui= ，负载增加既是负载电流增大，相R当于负载电阻减小在近似恒流源供电的系统中，负载获得的功率P=UI=|2R，负载增加既是负载电压增大，相当于负载电阻加大。

4、电压源模型与电流源模型等效变换的条件是什么？答：如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。

5、基尔霍夫定律的基本内容是什么？适用范围如何？答：KCL定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。

或| =0KVL定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。

或U =06、作为线性电路分析中的一个重要定理，简述叠加定理的基本内容和适用范围？答：对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。

叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。

7、在电路分析与计算中，戴维南定理最适宜应用于哪种情况？答：如果只需计算电路中某一支路的电流，此时最适宜采用戴维南定理 &何为三要素？自行在正弦交流电量瞬时波形图上标出3要素。

答：幅值、频率、初相9、简述RLC串联电路产生串联谐振的特点？答：（1）电路的阻抗最小并呈电阻性。
