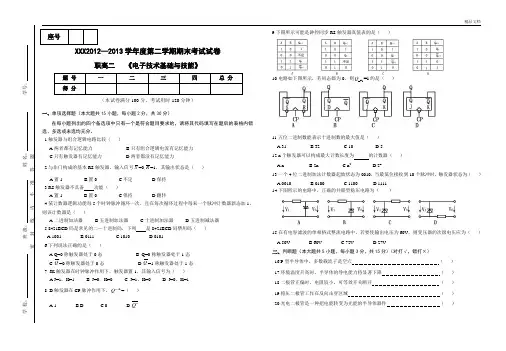

《电子技术》练习题一、填空题1、不论是N型半导体还是P型半导体都是电中性，对外不显电性。
2、根据PN结的组合方式，可形成PNP型和 NPN型三极管。
3、二极管的两端加正向电压时，有一段“死区压降”，锗管约为 0.1V ，硅管约为 0.5V 。
4、二极管的主要特性是单向导电性，PN结正向偏置时处于导通状态。
5、通常把晶体管的输出特性曲线分为三个区域：截止区、放大区、饱和区。
6、一个PN结可以构成一个二极管、稳压二极管工作在特性曲线的反向击穿区域。
7、集成运算放大器一般由输入级、中间级、输出级、偏置电路四部分组成。
8、理想运放工作在线性区时有两个重要特点，即虚短和虚断。
9、数字逻辑电路可分为组合逻辑电路和时序逻辑电路两大类。
10、数字电路中，基本的逻辑关系有与、或和非三种。
11、与门的逻辑功能是有0出0, 全1出1；与非门的逻辑功能是。
在数字电路中常用数字 1 、 0 表示电平高低。
12、按晶体管的导通时间的不同，可将功率放大电路分成甲类、乙类、甲乙类。
其中效率最高的是乙类。
乙类互补对称功率放大电路产生特有的失真现象叫交越失真。
13、直流稳压电源主要由电源变压器、整流电路、滤波电路、稳压电路四部分组成。
14、时序逻辑电路是由具有记忆功能的触发器组成，其输出状态除与当时的输入16、二极管的两个管脚的名称是阳极和阴极。
17、.集成三端稳压器CW7915的输出电压为-15 V，CW7805输出电压为 5 V。
18、在整流与负载之间接入滤波电路。
若接电容滤波电路，要将滤波电容与负载并联，若接电感滤波电路，要将滤波电感与负载串联。
19、理想集成运放的特点是：输入电阻无穷大，电压放大倍数无穷大，共模抑制比无穷大，输出电阻 020、(30)10 = ( 11110 )2、（101111）2=( 2F )16。
二、选择题1、在单相半波整流电路中，如果变压器二次绕组电压为40V，则输出电压U0为（ C ）。
A．10V B．15V C．18V D．20V2、PNP型晶体管处于放大状态时，各极正确的电位关系是（C ）A．VC > VE > VB B．VC > VB >VE C．VC < VB < VE D．VC < VE < VB3、在放大电路中，当输入信号一定时，静态工作点Q设置太高将产生（ B ）失真A．截止 B．饱和 C．频率 D．无法确定4、硅管正偏导通时，其管压降约为（ D ）A．0.1V B．0.2V C．0.5V D．0.7V5、稳压二极管是一种特殊的二极管，稳压时工作在（ C ）状态。
10.电路如下图所示，若初态都为0，则=1的是（）精品文档注：将选择题和判断题答案填写在上面的表格里，否则该题不得分三、填空题（本大题共5小题，每小题4分，共20分）21.JK触发器可避免RS触发器状态出现。
与RS触发器比较，JK触发器增加了功能；22.寄存器存放数码的方式有和两种方式；23.二极管的伏安特性曲线反映的是二极管的关系曲线；24.常见的滤波器有、和；25.现有稳压值为5V的锗稳压管两只，按右图所示方法接入电路，则V0= 。
四、应用题（本大题共3小题，共35分，要求写出演算过程）26.（10分）某JK触发器的初态Q=1，CP的下降沿触发，试根据下图所示的CP、J、K的波形，画出输出Q和Q的波形。
27.（9分）如下图所示电路，测得输出电压只有0.7V，原因可能是：（1）R开路；（2）R L开路；（3）稳压二极管V接反；（4）稳压二极管V短路。
应该是那种原因，为什么？28.（16分）分析下图所示电路的工作原理，要求：（1）列出状态表，状态转换图；（2）说明计数器类型。
精品文档参考答案及评分标准一、单项选择题（本大题共15小题，每小题2分，共30分）二、判断题（本大题共5小题，每小题3分，共15分）三、填空题（本大题共5小题，每小题4分，共20分） 21.不确定，翻转 22.并行和串行23.V D -I D 24.电容、电感、复式 25.5.3V四、应用题（本大题共3小题，共30分，要求写出演算过程） 26.27.解：稳压二极管V 接反，变成正向偏置，稳压二极管正向导通时，压降是0.7V 28.解：计数前，各触发器置0，使Q 2Q 1Q 0=000（1）第一个CP 作用后，Q 0=0→1，0Q =1→0=CP 1，对F 1触发无效，所以Q 1保持0态不变。
而F 2没有接到任何触发信号，所以Q 2亦保持0态不变。
第二个CP 作用后，Q 0=1→0，而0Q =0→1=CP 1，对F 1属有效触发，所以Q 1=0→1。
9.下图所示可能是鈡控同步RS 触发器真值表的是（）10.电路如下图所示，若初态都为0，则n+1=1Q 的是（）11.五位二进制数能表示十进制数的最大值是（） A.31B.32C.10 D.512.n 个触发器可以构成最大计数长度为的计数器（） A.n B.2n C.n 2 D.2n13.一个4位二进制加法计数器起始状态为0010，当最低位接收到10个脉冲时，触发器状态为（） A.0010B.0100C.1100D.111114.下图所示的电路中，正确的并联型稳压电路为（）15.在有电容滤波的单相桥式整流电路中，若要使输出电压为60V ，则变压器的次级电压应为（） A.50VB.60VC.72VD.27V二、判断题（本大题共5小题，每小题3分，共15分）（对打√，错打×）16.P 型半导体中，多数载流子是空穴（ ）17.环境温度升高时，半导体的导电能力将显著下降（ ） 18.二极管正偏时，电阻较小，可等效开关断开（） 19.稳压二极管工作在反向击穿区域（）20.光电二极管是一种把电能转变为光能的半导体器件（）注：将选择题和判断题答案填写在上面的表格里，否则该题不得分三、填空题（本大题共5小题，每小题4分，共20分）21.JK触发器可避免RS触发器状态出现。
与RS触发器比较，JK触发器增加了功能；22.寄存器存放数码的方式有和两种方式；23.二极管的伏安特性曲线反映的是二极管的关系曲线；24.常见的滤波器有、和；25.现有稳压值为5V的锗稳压管两只，按右图所示方法接入电路，则V0=。
四、应用题（本大题共3小题，共35分，要求写出演算过程）26.（10分）某JK触发器的初态Q=1，CP的下降沿触发，试根据下图所示的CP、J、K的波形，画出输出Q和Q的波形。
27.（9分）如下图所示电路，测得输出电压只有0.7V，原因可能是：（1）R开路；（2）R L开路；（3）稳压二极管V接反；（4）稳压二极管V短路。
2014级电气自动化技术专业《电子技术基础》复习资料一、填空题。
1、二极管工作在正常状态时，若给其施加正向电压时，二极管导通, 若施加反向电压时，则二极管截至，这说明二极管具有单向导电性。
2、晶体管从内部结构可分为NPN 型和PNP型。
3、NPN型硅晶体管处于放大状态时，在三个电极电位中，其电位高低关系为C＞VB＞VE，基极和发射极电位之差约等于0.7。
V4、在晶体管放大电路中，测得IC=3mA，IE=3.03mA，则IB=0.03，= 100 。
5、按晶体管在电路中不同的连接方式，可组成共基、共集和共射三种基本放大电路；其中共集电路输出电阻低，带负载能力强；共射电路兼有电压放大和电流放大作用。
6、晶体管在电路中若用于信号的放大应使其工作在放大状态。
若用作开关则应工作在饱和和截至状态，并且是一个无触点的控制开关。
7、组合逻辑电路是指任何时刻电路的输出仅由当时的输入状态决定。
8、用二进制表示有关对象的过程称为编码。
9、n个输出端的二进制编码器共有2n个输入端，对于每一组输入代码，有1个输入端具有有效电平。
10、画晶体管的微变等效电路时，其B、E两端可用一个线性电阻等效代替，其C、E两端可以用一个可控电流源等效代替。
11、1位加法器分为半加器和全加器两种。
12、多级放大器的级间耦合方式有3种，分别是直接耦合、阻容耦合和变压器耦合。
13、多级放大电路的通频带总是比单级放大电路的通频带窄。
14、反馈是把放大器的输出量的一部分或全部返送到输入回路的过程。
15、反馈量与放大器的输入量极性相反，因而使净输入量减小的反馈，称为负反馈。
为了判别反馈极性，一般采用瞬时极性法。
16、三端集成稳压器CW7806的输出电压是 6 V。
17、施加深度负反馈可使运放进入线性区，使运放开环或加正反馈可使运放进入非线性区。
18、逻辑功能为“全1出0，见0出1”的逻辑门电路时与非门。
19、一个二进制编码器若需要对12个输入信号进行编码，则要采用4位二进制代码。
电子技术期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、或、异或C. 与、异或、非D. 或、异或、同或答案：A2. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 碳化硅答案：C3. 一个完整的电路包括哪些基本组成部分？A. 电源、导线、开关、用电器B. 电源、电阻、电容、电感C. 电源、导线、电阻、电感D. 电源、开关、电容、用电器答案：A4. 在模拟电路中，放大器的基本功能是什么？A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的极性答案：B5. 以下哪个不是数字信号的特点？A. 离散的B. 连续的C. 有固定的电压水平D. 抗干扰能力强答案：B6. 什么是晶体管的放大区？A. 截止区B. 饱和区C. 线性区D. 击穿区答案：C7. 以下哪个是数字信号的优点？A. 传输距离远B. 抗干扰能力弱C. 传输速度慢D. 容易失真答案：A8. 模拟信号与数字信号的主要区别是什么？A. 模拟信号是连续的，数字信号是离散的B. 数字信号是连续的，模拟信号是离散的C. 模拟信号是高频的，数字信号是低频的D. 数字信号是高频的，模拟信号是低频的答案：A9. 什么是二进制数？A. 只有0和1两个数字的数B. 只有0和2两个数字的数C. 只有1和2两个数字的数D. 只有0和10两个数字的数答案：A10. 以下哪个是集成电路的特点？A. 体积大B. 集成度高C. 功耗大D. 价格高答案：B二、填空题（每空2分，共20分）11. 一个完整的电路由电源、__________、开关和用电器组成。
答案：导线12. 半导体材料的导电性能介于__________和__________之间。
答案：导体、绝缘体13. 晶体管的三个主要区域是截止区、饱和区和__________。
答案：放大区14. 数字信号的优点包括抗干扰能力强、__________和__________。
13电子技术复习题一、选择题1、半导体中的空穴和自由电子数相等，这样的半导体称为（ C ）A. P型半导体；B. N型半导体；C. 本征半导体。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、P型半导体中的多数载流子是（ B ）。
A.电子B.空穴C.电子和空穴4、N型半导体中的多数载流子是（ A ）。
A. 电子B.空穴C.电子和空穴5. 整流电路加滤波电路的主要作用是（ B ）A. 提高输出电压；B. 减少输出电压的脉动程度；C. 降低输出电压；D. 限制输出电流。
6. 三端稳压电源输出负电压并可调的是（ B ）A. CW79XX系列；B. CW337系列；C. CW317系列D. CW78XX系列7、基本放大电路中，经过晶体管的信号电流有（C ）。
A、直流成分；B、交流成分；C、交直流成分均有。
8、基本放大电路中的主要放大对象是（B ）。
A、直流信号；B、交流信号；C、交直流信号均有。
9、分压式偏置的NPN型晶体管共发射极放大电路中，U B 点电位过高，晶体管易出现（ A ）。
A、饱和状态B、截止状态C、放大状态10、晶体管放大电路中，基极电流i B 的数值较大时，易引起静态工作点Q接近（B ）。
A、截止区；B、饱和区；C、死区。
11. NPN型晶体放大电路中，晶体管各级电位最高的是：（C）A. 基极；B. 发射极；C. 集电极12、射极输出器的输出电阻小，说明该电路的（A ）A、带负载能力强；B、带负载能力差；C、减轻前级或信号源负荷。
13、在三极管的输出特性曲线中，每一条曲线与（ C ）对应。
A、集电极电流B、发射极电流C、基极电流14、为了增大放大电路的动态范围，其静态工作点应选择（ D ）。
A、截止点;B、饱和点;C、交流负载线的中点；D、直流负载线的中点。
15. 在晶体管放大电路中，当集电极电流增大时，将使晶体管（ B ）A. 电压U CE增大；B. 电压U CE减小；C. 基极电流减小。
电子技术基础一、选择题：1．在杂质半导体中,少子浓度主要取决于( )(A) 掺入杂质的浓度、 (B) 材料、 (C) 温度2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )(A) 放大状态、 (B) 饱和状态、 (C) 截止状态3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )(A) 约为原来的1/2倍 (B) 约为原来的2倍 (C) 基本不变4．在OCL电路中，引起交越失真的原因是( )(A) 输入信号过大 (B) 晶体管输入特性的非线性 (C) 电路中有电容5．差动放大器中,用恒流源代替长尾R e是为了( )(A) 提高差模电压增益 (B) 提高共模输入电压范围(C) 提高共模抑制比6．若A+B=A+C，则（）(A) B=C； (B) B=C；(C)在A=0的条件下，B=C7．同步计数器中的同步是指（）（A）各触发器同时输入信号；（B）各触发器状态同时改变；（C）各触发器受同一时钟脉冲的控制8．由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是（）（A）饱和失真（B）截止失真（C）频率失真9．对PN结施加反向电压时，参与导电的是（）（A）多数载流子（B）少数载流子（C）既有多数载流子又有少数载流子10．当温度增加时，本征半导体中的自由电子和空穴的数量（）（A）增加（B）减少（C）不变11．通用型集成运放的输入级采用差动放大电路，这是因为它的（）A、输入电阻高B、输出电阻低C 、共模抑制比大D 、电压放大倍数大 12．对于桥式整流电路，正确的接法是( )13．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)213．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)2 C 、(10000011)2D 、(000100110001)214．N 个变量的逻辑函数应该有最小项（ ） A 、2n 个 B 、n2个 C 、2n 个 D.、(2n-1)个 15．函数F=B A +AB 转换成或非－或非式为（ ）A 、B A B A +++ B 、B A B A +++C 、B A B A +D 、B A B A +++ 16．图示触发器电路的特征方程Qn+1 =（ ） A. n nQ T Q T + B. Q T +TQn C. n Q D. T17．多谐振荡器有（ ）A 、两个稳定状态B 、一个稳定状态，一个暂稳态C 、两个暂稳态D 、记忆二进制数的功能18．本征半导体电子浓度______空穴浓度，N 型半导体的电子浓度______空穴浓度，P 型半导体的电子浓度______空穴浓度 （ ）A 、等于、大于、小于B 、小于、等于、大于C 、等于、小于、大于 19．稳压管构成的稳压电路，其接法是（ ）A、稳压二极管与负载电阻串联B、稳压二极管与负载电阻并联。
《电子技术基础》期末试题（附答案）一、填空题（每空1分，共100分）1、将交流电变成直流电的过程叫整流。
2、整流器一般由整流变压器、整流电路、滤波电路。
3、常用的单相整流有单相半波整流、单相桥式整流等几种。
4、整流电路按被整流的交流电相数，可分为单相整流与三相整流两种，按整流后输出的电压电流的波形，又可分为半波整流与全波整流两种。
5、在变压器二次侧电压相同的情况下，全波整流的输出电压比半波整流高1倍，而且脉动小。
6、在三相整流电路中，在某时刻，只有正极电位最高和负极电位最低的二极管才能导通。
7、三相桥式整流电路适宜工作在高电压、脉动小场合。
8、所谓滤波，就是保留脉动脉动中的直流成分，尽可能滤除其中的交流成分，把脉动直流变成平滑直流的过程。
9、常用的滤波电路有电容滤波、电感滤波、复式滤波等几种，滤波电路一般接在整流电路的后面。
10、滤波电路中，滤波电容和负载并联，滤波电感和负载串联。
11、电容滤波是利用电路中电容充电速度快，放电速度慢的特点，使脉动直流电压变的平滑，从而实现滤波的。
12、负载电阻的阻值越大，电容C的容量越大，电容滤波的效果越好。
13、电容滤波适用于小负载，电感滤波适用于大负载场合。
14、选用整流二极管时，主要考虑最高反向电压、最大电流。
15、整流二极管的冷却方式有自冷、风冷和水冷三种。
16、所谓稳压电路，就是当电网电压波动或负载发生变化，能使输出电压稳定的电路。
17、硅稳压管在电路中，它的正极必须接电源的负极，它的负极接电源的正极。
18、电压调整件和负载串联的稳压电路叫串联型稳压电路。
19、串联型稳压电路包括基准电压、取样电压、比较放大电路和调整器件等几部分。
20、常用的稳压电路有三种类型：即串联稳压电路、并联稳压电路、和开关型稳压电路21、硅晶体闸流管简称，俗称。
22、晶闸管有三个电极：、和。
23、晶闸管有个ＰＮ结，单结管有ＰＮ结。
24、电阻性负载单相半波角可控整流电路的最大控制角为，最大导通角为，最大移相范围是。

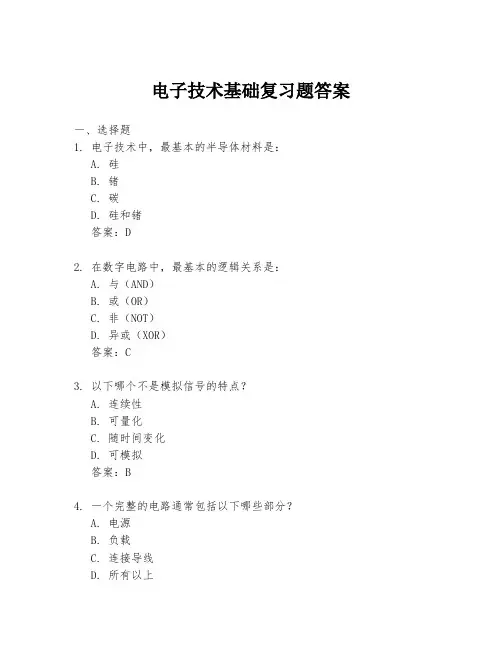

电子技术基础复习题及答案一、选择题1.下列哪种元件被广泛应用于逻辑门电路中？A. 电阻B. 电容C. 晶体管D. 电感答案：C2.以下哪个元件可以将交流电转换成直流电？A. 电容B. 反向阻止二极管C. 普通二极管D. NPN 晶体管答案：B3.下列哪个元件的阻值可以随输入信号的变化而变化？A. 可调电阻器B. 电阻C. 电感D. 电容答案：A4.以下哪个元件用于在电路中存储数据？A. 电阻B. 电容C. 晶体管D. 二极管答案：B5.下列哪个元件用于限制电路中的电流？A. 电阻B. 电容C. 晶体管D. 电感答案：A二、填空题6.一个电路中，有一个电源和两个电阻分别为10 Ω 和20 Ω，求电路总电阻。
答案：30 Ω7.以下哪个定律用于计算电路中的电压？答案：欧姆定律8.以下哪个定律用于计算电路中的电流？答案：基尔霍夫定律9.在直流电路中，电容器的电压和电流的关系为I = C dU/dt。
答案：I = C dU/dt三、简答题10.什么是 P 型半导体和 N 型半导体？答：P 型半导体是通过在硅片中添加杂质元素，如硼 (B) 等，使得硅片中存在过多的空穴来形成的。
N 型半导体则是加入不同的杂质，如砷 (As) 等，以形成过量的自由电子。
11.什么是逻辑门？答：逻辑门是指用于数字电路中的基本电路元件，以处理输入信号以产生输出信号的设备。
常见的逻辑门有与门、或门、非门、异或门等。
四、编程题12.写一个 Python 函数，以计算并返回一个电路总电阻。
该函数应该接受一个包含所有电阻值的列表参数。
def calculate_total_resistance(resistances):total =0for resistance in resistances:total += resistancereturn total本文涵盖了电子技术基础中的多个主题，包括逻辑门、半导体、电路中的电压和电流以及电容器和电阻的定律。
