钢筋气压焊及机械连接

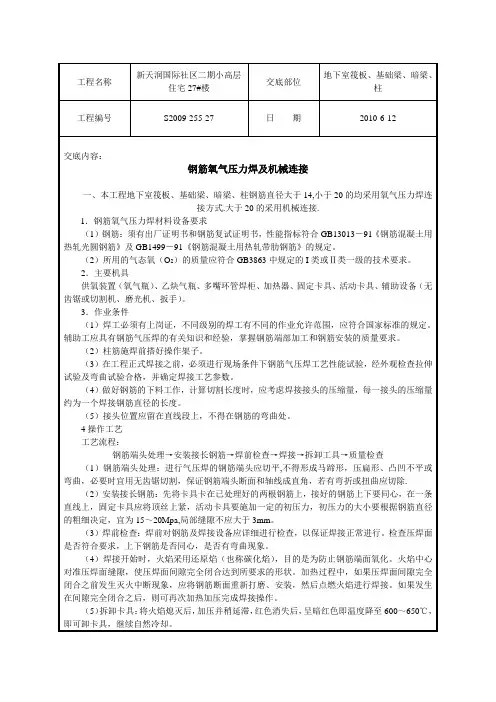

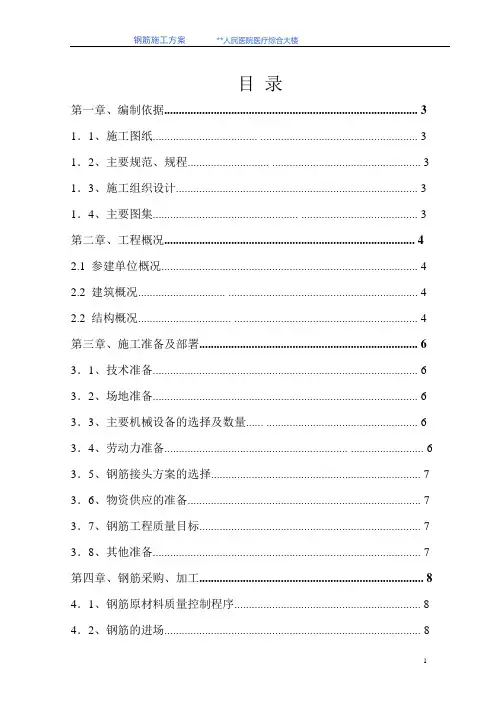

目录第一章、编制依据 (3)1．1、施工图纸.................................... (3)1．2、主要规范、规程............................ (3)1．3、施工组织设计 (3)1．4、主要图集.................................................. . (3)第二章、工程概况 (4)2.1 参建单位概况 (4)2.2 建筑概况.............................. .. (4)2.2 结构概况................................ (4)第三章、施工准备及部署 (6)3．1、技术准备 (6)3．2、场地准备 (6)3．3、主要机械设备的选择及数量...... . (6)3．4、劳动力准备............................................................... . (6)3．5、钢筋接头方案的选择 (7)3．6、物资供应的准备 (7)3．7、钢筋工程质量目标 (7)3．8、其他准备 (7)第四章、钢筋采购、加工 (8)4．1、钢筋原材料质量控制程序 (8)4．2、钢筋的进场 (8)4．3、钢筋的原材料试验： (8)4．4、钢筋的验收 (9)4．5、钢筋的堆放与加工 (9)第五章、主要项目施工方法 (12)5．1、流水段划分 (12)5．2、受力钢筋保护层厚度 (12)5．3、受拉钢筋的锚固长度 (12)5．4、受拉钢筋的绑扎搭接长度 (12)5．5、钢筋接头位置 (12)5．6、剥肋滚轧直螺纹机械连接接头施工 (13)5．7、气压焊施工 (14)5.8、钢筋绑扎施工.................................... . (17)第六章、主要项目技术措施 (22)6．1、质量保证措施 (22)6．2、竖向钢筋位移的预防及处理 (23)6．3、成品保护措施 (24)6．4、安全文明施工措施 (24)6．5、环境保护措施 (25)6．6、材料管理措施 (26)第七章：钢筋工程质量控制程序 (27)第一章编制依据1.1、施工图纸图纸名称设计单位**人民医院医疗综合大楼建筑及结构施工图浙江省**研究院1.2、主要规范、规程序号规范、规程名称规范、规程编号1 混凝土结构工程施工质量验收规范GB50204-20022 高层建筑混凝土结构技术规程JGJ3-20023 钢筋焊接及验收规程JGJ18-20034 钢筋机械连接通用技术规程JGJ107-20035 建筑施工质量验收统一标准GB50300-20016 钢筋混凝土用热轧光圆钢筋GB13013-917 钢筋混凝土用热轧带肋钢筋GB1499-19988 低碳钢热轧圆盘条 GB/T701-20079 冷轧带肋钢筋混凝土结构技术规程JGJ95-200010 建设工程施工现场供用电安全规范GB50194-9311 建筑机械使用安全技术规程JGJ33-200112 施工现场临时用电安全技术规程JGJ46-200513 建筑施工安全检查标准JGJ59-991.3、施工组织设计施工组织设计名称编制日期《**人民医院扩建工程—医疗综合大楼施工组织设计》2010年4月**人民医院医疗综合大楼图纸会审纪要2010年4月1.4、主要图集序号名称编号1 钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图03G10104 G1012 防空地下室结构设计07FG01-05第二章、工程概况2.1、参建单位概况工程名称**人民医院医疗综合大楼建设单位**人民医院设计单位浙江省**研究院、浙江省地下**研究院监理单位浙江**监理公司质量监督单位****质量监督站施工单位**集团有限公司合同范围工程的土建、装饰、水电、暖通安装合同性质总承包合同工期(天) 873天质量目标确保“钱江杯”争创“鲁班奖”2.2、**概况**人民医院医疗综合大楼地上19层，地下2层。

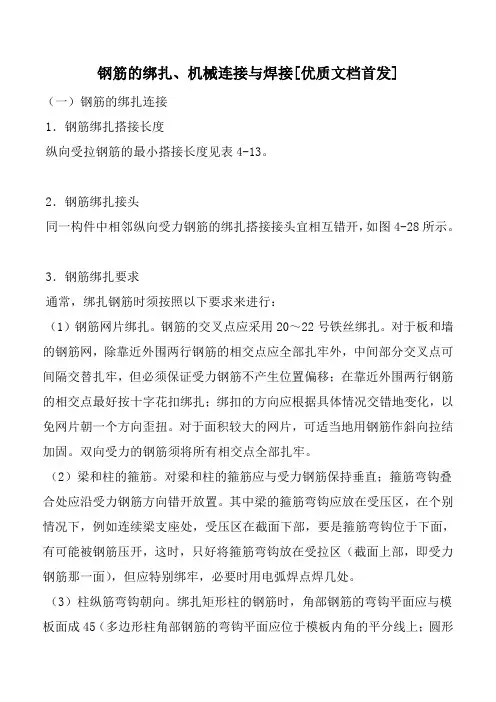

钢筋的绑扎、机械连接与焊接[优质文档首发]（一）钢筋的绑扎连接1．钢筋绑扎搭接长度纵向受拉钢筋的最小搭接长度见表4-13。

2．钢筋绑扎接头同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，如图4-28所示。

3．钢筋绑扎要求通常，绑扎钢筋时须按照以下要求来进行：（1）钢筋网片绑扎。

钢筋的交叉点应采用20～22号铁丝绑扎。

对于板和墙的钢筋网，除靠近外围两行钢筋的相交点应全部扎牢外，中间部分交叉点可间隔交替扎牢，但必须保证受力钢筋不产生位置偏移；在靠近外围两行钢筋的相交点最好按十字花扣绑扎；绑扣的方向应根据具体情况交错地变化，以免网片朝一个方向歪扭。

对于面积较大的网片，可适当地用钢筋作斜向拉结加固。

双向受力的钢筋须将所有相交点全部扎牢。

（2）梁和柱的箍筋。

对梁和柱的箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处应沿受力钢筋方向错开放置。

其中梁的箍筋弯钩应放在受压区，在个别情况下，例如连续梁支座处，受压区在截面下部，要是箍筋弯钩位于下面，有可能被钢筋压开，这时，只好将箍筋弯钩放在受拉区（截面上部，即受力钢筋那一面），但应特别绑牢，必要时用电弧焊点焊几处。

（3）柱纵筋弯钩朝向。

绑扎矩形柱的钢筋时，角部钢筋的弯钩平面应与模板面成45（多边形柱角部钢筋的弯钩平面应位于模板内角的平分线上；圆形柱钢筋的弯钩平面应与模板切平面垂直，即弯钩应朝向圆心）；矩形柱和多边形柱的中间钢筋(即不在角部的钢筋)的弯钩平面应与模板面垂直；当采用插入式振捣器浇筑截面很小的柱时，弯钩平面与模板面的夹角不得小于15°。

（4）构件交叉点钢筋处理。

在构件交叉点，例如柱与梁、梁与梁以及框架和桁架节点处杆件交汇点，钢筋纵横交错，大部分在同一位置上发生碰撞，无法安装。

这种情况必须在施工前的审图过程中就予以解决。

处理办法一般是使一个方向的钢筋设置在规定的位置（按规定取保护层厚度），而另一个方向的钢筋则去避开它（常以调整保护层厚度来实现）。

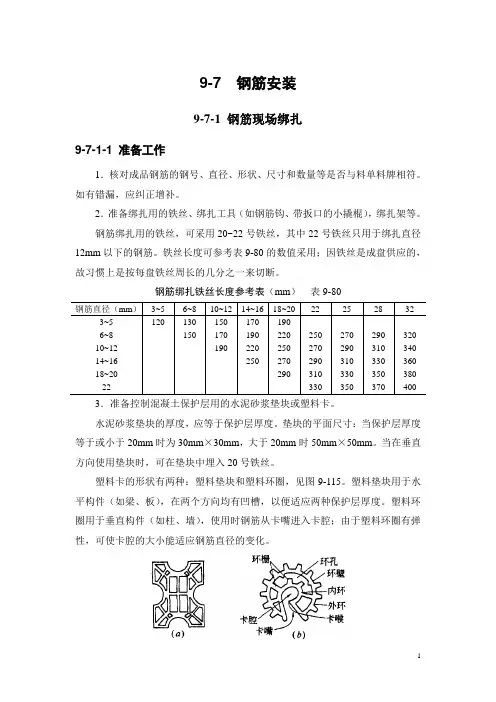

9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏，应纠正增补。

2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍），绑扎架等。

钢筋绑扎用的铁丝，可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。

铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。

钢筋绑扎铁丝长度参考表（mm）表9-803．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。

水泥砂浆垫块的厚度，应等于保护层厚度。

垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm³30mm，大于20mm时50mm³50mm。

当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。

塑料卡的形状有两种：塑料垫块和塑料环圈，见图9-115。

塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽，以便适应两种保护层厚度。

塑料环圈用于垂直构件（如柱、墙），使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。

图9-115 控制混凝土保护层用的塑料卡（a）塑料垫块；（b）塑料环圈4．划出钢筋位置线。

平板或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。

钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定，使其错开，在模板上划线。

5．绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。

9-7-1-2 钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

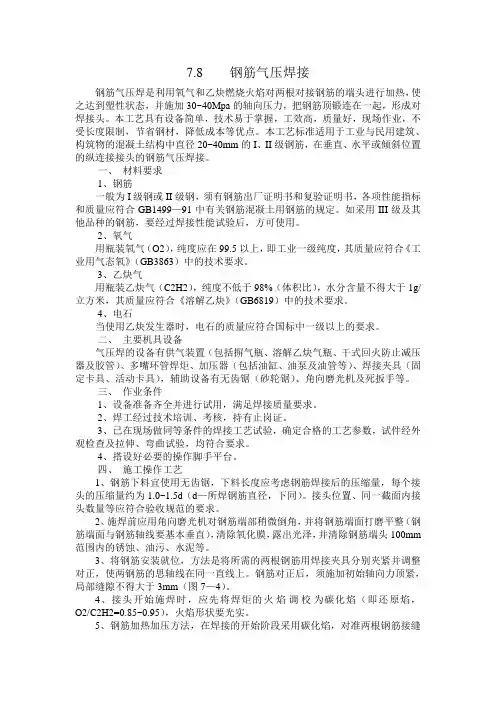

7.8 钢筋气压焊接钢筋气压焊是利用氧气和乙炔燃烧火焰对两根对接钢筋的端头进行加热，使之达到塑性状态，并施加30~40Mpa的轴向压力，把钢筋顶锻连在一起，形成对焊接头。

本工艺具有设备简单，技术易于掌握，工效高，质量好，现场作业，不受长度限制，节省钢材，降低成本等优点。

本工艺标准适用于工业与民用建筑、构筑物的混凝土结构中直径20~40mm的I、II级钢筋，在垂直、水平或倾斜位置的纵连接接头的钢筋气压焊接。

一、材料要求1、钢筋一般为I级钢或II级钢，须有钢筋出厂证明书和复验证明书，各项性能指标和质量应符合GB1499—91中有关钢筋混凝土用钢筋的规定。

如采用III级及其他品种的钢筋，要经过焊接性能试验后，方可使用。

2、氧气用瓶装氧气（O2），纯度应在99.5以上，即工业一级纯度，其质量应符合《工业用气态氧》（GB3863）中的技术要求。

3、乙炔气用瓶装乙炔气（C2H2），纯度不低于98%（体积比），水分含量不得大于1g/立方米，其质量应符合《溶解乙炔》（GB6819）中的技术要求。

4、电石当使用乙炔发生器时，电石的质量应符合国标中一级以上的要求。

二、主要机具设备气压焊的设备有供气装置（包括摒气瓶、溶解乙炔气瓶、干式回火防止减压器及胶管）、多嘴环管焊炬、加压器（包括油缸、油泵及油管等）、焊接夹具（固定卡具、活动卡具），辅助设备有无齿锯（砂轮锯）、角向磨光机及死扳手等。

三、作业条件1、设备准备齐全并进行试用，满足焊接质量要求。

2、焊工经过技术培训、考核，持有止岗证。

3、已在现场做同等条件的焊接工艺试验，确定合格的工艺参数，试件经外观检查及拉伸、弯曲试验，均符合要求。

4、搭设好必要的操作脚手平台。

四、施工操作工艺1、钢筋下料宜使用无齿锯，下料长度应考虑钢筋焊接后的压缩量，每个接头的压缩量约为1.0~1.5d（d—所焊钢筋直径，下同）。

接头位置、同一截面内接头数量等应符合验收规范的要求。

2、施焊前应用角向磨光机对钢筋端部稍微倒角，并将钢筋端面打磨平整（钢筋端面与钢筋轴线要基本垂直），清除氧化膜，露出光泽，并清除钢筋端头100mm 范围内的锈蚀、油污、水泥等。

一、绑扎搭接1、适用和不适用范围国家标准GB50010-2010混凝土结构设计规范中“8．4钢筋的连接”里“8．4．2轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接；其它构件中的钢筋采用绑扎搭接时，受拉钢筋直径不宜大于25mm，受压钢筋直径不宜大于28mm”。

钢筋绑扎搭接接头的不适用范围为：“8．4．9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头”；轴心受拉和小偏心受拉杆件的纵向受力钢筋；直径超过25mm的受拉钢筋和直径超过28mm的受压钢筋不宜采用。

2、优点一般钢筋工在任何环境条件下均可操作，无需额外加工、安装和检测设备，施工速度较快，质量有完全保证。

3、缺点与不足1)在搭接区域内多出一倍的接头钢筋，钢筋过多占用截面面积，杆件节点处钢筋打架放不开，不利用浇筑和振捣密实混凝土；2)使用钢材最多；3)传力性能最差。

二、焊接连接钢筋焊接连接有闪光对焊、电弧焊、电渣压力焊、气压焊和预埋件钢筋埋弧压力焊这5种，应满足国标GB50010-2010混凝土结构设计规范和行标JGJ18-2012钢筋焊接及验收规程的相应要求。

1、适用和不适用范围由GB50010-2010混凝土结构设计规范中“8．4钢筋的连接”里“8．4．9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头，也不宜采用焊接接头，除端部锚固外不得在钢筋上含有附件”可知：除需进行疲劳验算的构件的纵向受拉钢筋不宜采用外均可适用；但细晶粒热轧带肋钢筋以及直径大于28mm的带肋钢筋，其焊接应经试验确定，余热处理钢筋不宜焊接。

2、优点有些焊接接头价格较便宜，可在允许留接头的范围内任何位置施焊(若具备焊接条件)。

3、缺点与不足1)需要专门的施工设备和材料及电力，能源消耗最大；2)对人员要求严格，对施工环境有一定要求，不能随时随地采用：如电渣压力焊只能用于竖向钢筋连接，闪光对焊、气压焊只能在加工场施焊和连接有限长度钢筋。

3)质量不能完全保证，易出不合格品，浪费较多。

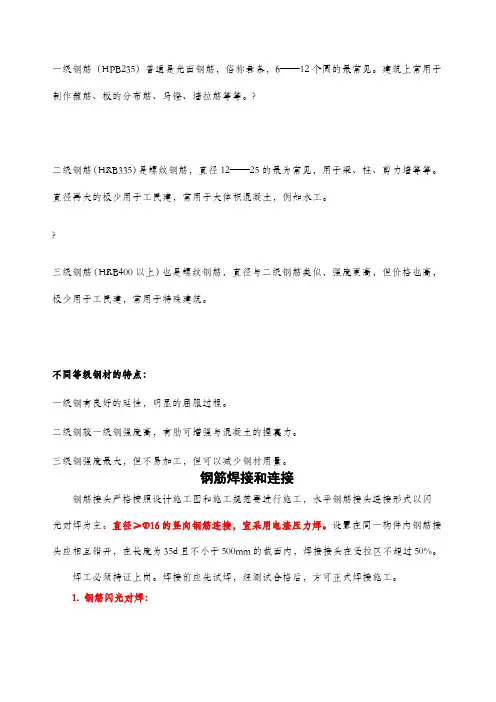

一级钢筋（HPB235）普通是光面钢筋，俗称盘条，6——12个圆的最常见。

建筑上常用于制作箍筋、板的分布筋、马镫、墙拉筋等等。

?二级钢筋（HRB335）是螺纹钢筋，直径12——25的最为常见，用于梁、柱、剪力墙等等。

直径再大的极少用于工民建，常用于大体积混凝土，例如水工。

?三级钢筋（HRB400以上）也是螺纹钢筋，直径与二级钢筋类似，强度更高，但价格也高，极少用于工民建，常用于特殊建筑。

不同等级钢材的特点：一级钢有良好的延性，明显的屈服过程。

二级钢较一级钢强度高，有肋可增强与混凝土的握裹力。

三级钢强度最大，但不易加工，但可以减少钢材用量。

钢筋焊接和连接钢筋接头严格按照设计施工图和施工规范要进行施工，水平钢筋接头连接形式以闪光对焊为主。

直径≥Φ16的竖向钢筋连接，宜采用电渣压力焊。

设置在同一构件内钢筋接头应相互错开，在长度为35d且不小于500mm的截面内，焊接接头在受拉区不超过50%。

焊工必须持证上岗。

焊接前应先试焊，经测试合格后，方可正式焊接施工。

1. 钢筋闪光对焊：将两根钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速加顶锻力完成的一种压焊方法。

水平钢筋闪光对焊连接：闪光对焊施工工艺a连续闪光焊b预热闪光焊c闪光—预热—闪光焊3.4.2闪光对焊接头的施工工艺选取和质量检查，应根据《钢筋焊接及验收规范》JGJ18—96规定，进行外观检查和作拉伸试验和冷弯试验。

a 外观检查：接头表面不能有横向裂纹；电极接触处的钢筋表面不得有明显烧伤，接头处的弯折不得大于4度；轴线偏移不大于0.1倍钢筋直径，且不大于2mm。

b 拉伸试验：抗拉强度不得低于该级别钢筋的规定的抗拉强度；3个试样中应至少有2个断于焊缝外并呈延性断裂。

C 冷弯试验：弯心直径依据《钢筋验收及焊接规范》JGJ18—96规定选取。

2 钢筋电渣压力焊将钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方式。

钢筋的三种连接方式，该如何选择？钢筋连接方式选择的正确是否直接关系到工程质量的优劣，现结合规范、标准对几种常见的钢筋连接方式进行分析对比，以方便今后工程设计和施工人员正确选用。

一、绑扎搭接1、适用和不适用范围国家标准GB50010-2010混凝土结构设计规范中“8．4钢筋的连接”里“8．4．2轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接；其它构件中的钢筋采用绑扎搭接时，受拉钢筋直径不宜大于25mm，受压钢筋直径不宜大于28mm”。

钢筋绑扎搭接接头的不适用范围为：“8．4．9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头”；轴心受拉和小偏心受拉杆件的纵向受力钢筋；直径超过25mm的受拉钢筋和直径超过28mm的受压钢筋不宜采用。

2、优点一般钢筋工在任何环境条件下均可操作，无需额外加工、安装和检测设备，施工速度较快，质量有完全保证。

3、缺点与不足1)在搭接区域内多出一倍的接头钢筋，钢筋过多占用截面面积，杆件节点处钢筋打架放不开，不利用浇筑和振捣密实混凝土；2)使用钢材最多；3)传力性能最差。

二、焊接连接钢筋焊接连接有闪光对焊、电弧焊、电渣压力焊、气压焊和预埋件钢筋埋弧压力焊这5种，应满足国标GB50010-2010混凝土结构设计规范和行标JGJ18-2012钢筋焊接及验收规程的相应要求。

1、适用和不适用范围由GB50010-2010混凝土结构设计规范中“8．4钢筋的连接”里“8．4．9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头，也不宜采用焊接接头，除端部锚固外不得在钢筋上含有附件”可知：除需进行疲劳验算的构件的纵向受拉钢筋不宜采用外均可适用；但细晶粒热轧带肋钢筋以及直径大于28mm的带肋钢筋，其焊接应经试验确定，余热处理钢筋不宜焊接。

2、优点有些焊接接头价格较便宜，可在允许留接头的范围内任何位置施焊(若具备焊接条件)。

3、缺点与不足1)需要专门的施工设备和材料及电力，能源消耗最大；2)对人员要求严格，对施工环境有一定要求，不能随时随地采用：如电渣压力焊只能用于竖向钢筋连接，闪光对焊、气压焊只能在加工场施焊和连接有限长度钢筋；3)质量不能完全保证，易出不合格品，浪费较多。

使用规定：（1）直径大于12mm 以上的钢筋，应优先采用焊接接头或机械连接接头。

（2）当受拉钢筋的直径大于28mm 及受压钢筋的直径大于32mm 时，不宜采用绑扎搭接接头。

（3）轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向受力钢筋不得采用绑扎搭接接头。

（4）直接承受动力荷载的结构构件中，其纵向受拉钢筋不得采用绑扎搭接接头。

钢筋连接技术可分为钢筋焊接和钢筋机械连接两大类。

钢筋焊接有6种焊接方法，有的适用于预制厂，有的适用于现场施工，有的两者都适用。

钢筋机械连接常用有3种方法，主要适用于现场施工。

各种方法有其自身特点和不同的适用范围，并在不断发展和改进。

在实际生产中，应根据具体的工作条件、工作环境和技术要求，选用合适的方法以期达到最佳的综合效益。

钢筋焊接连接1电阻点焊将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。

特点：钢筋混凝土结构中的钢筋焊接骨架和焊接网，宜采用电阻点焊制作。

以电阻点焊代替绑扎，可以提高劳动生产率、骨架和网的刚度以及钢筋（钢丝）的设计计算强度，宜积极推广应用。

适用范围：适用于Ф6～16mm的热轧Ⅰ、Ⅱ级钢筋，Ф<SUP>b</SUP>3～5mm的冷拔低碳钢丝和Ф4～12mm冷轧带肋钢筋。

2闪光对焊将两钢筋安放成对接形式，利用焊接电流通过两钢筋接触点产生塑性区及均匀的液体金属层，迅速施加顶锻力完成的一种压焊方法。

特点：具有生产效益高、操作方便、节约能源、节约钢材、接头受力性能好、焊接质量高等很多优点，故钢筋的对接连接宜优先采用闪光对焊。

适用范围：适用于Ф10～40mm的热轧Ⅰ、Ⅱ、Ⅲ级钢筋，Ф10～25mm的Ⅳ级钢筋。

3电弧焊以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。

特点：轻便、灵活，可用于平、立、横、仰全位置焊接，适应性强、应用范围广。

适用范围：适用于构件厂内，也适用于施工现场。
