电梯门锁安全回路接地故障防护问题分析电梯的电气安全装置接地故障保护看似比较简单，实际上要求是多方面的。

首先要求各电气安全装置的电路绝缘要符合标准要求，不会轻易造成自身短接和对地短接，从而失去自身的有效性；其次要求一旦造成接地故障状态了，应满足上述的规定。

因此，如何通过检测手段来及早发现电气安全回路中的隐患，从根源上防止此类事故已成为电梯行业的一个重要课题。

标签：电梯；电气安全回路；故障检测一、门锁安全回路故障的检测方法（一）通过安装门锁保护装置判断回路状态某电梯有限公司的一个发明专利通过对厅门电气安全回路进行了改进，在相邻两个门锁开关之间串联一个由三极管、电容、电阻、继电器和整流电路等组成的門锁保护装置。

此门锁保护装置采用电位差比较法，当层门关闭，层门门锁开关接通后，工作电压UAC 进入安全装置，在三极管TD 形成基极电流Ib，发射极e 接地，从而形成回路，当三极管饱和，集电极 b 和发射极导通，发光二极管HL 点亮，继电器J 线圈工作，继电器J 触点接通，门锁回路导通，电梯正常运行。

当门锁回路对地短路或者断路时，厅门电气安全回路和接地线的地位接近，三极管不能工作，继电器断开，二极管HL 灭，厅门电气安全回路断开，电梯不能运行。

因此就可以通过观察二极管是否点亮，定位厅门电气安全回路的故障位置。

（二）通过测量安全回路的电压/ 电阻判断回路状态通过光敏传感器检测门联锁电路电气触点的拉弧的次数、强度和发生的概率判断厅门锁触点的工作状态，并预测厅门锁触点发生故障的可能性。

检测装置通过在电气安全回路中安装电压测量器，分别测量安全电路、厅门锁回路，轿门锁回路的电压值，并通过比较得出电气安全回路是否被短接。

同理，通过测量安全电路、厅门锁回路，轿门锁回路的电阻值，同样可以判断电气安全回路是否被短接。

但是无论是通过测量安全回路电压还是安全回路电阻，此种方法的缺点在于只能判断厅门锁回路、轿门锁回路等是否被整体短接，而无法具体判断是哪一层的门锁或者哪一个安全电气装置被短接。

安全管理编号：YTO-FS-PD786电梯安全回路分析通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards电梯安全回路分析通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。

当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。

二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。

把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。

100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。

通力安全回路详解
无机房电梯：
1.插件XLH8：1-3轿门触点，3-5安全钳.急停机械锁开关.安全窗开关，7-9轿顶限位开关.安全钳开关.轿顶急停开关。

2.插件XLH7:1-3厅门触点。

3.插件XLH6:127限速器开关。

4.插件XLH5:1-5270紧急电动开关.3-7270RB紧急运行。

5.插件XLH4:1-3缓冲器开关.1-5张紧轮开关.底坑急停开关。

6.插件XLH6:1-3短接（断绳触点）
有机房电梯：
插件说明插件说明
X5到LECPU板的X3XD1到驱动单元395驱动模块接触
器的XD5
XM1控制柜急停XM21-5机房270紧急检修开关
3-7机房270RB紧急运行开关XM31-3轿厢限速器开关XM4对重限速器开关
XM5接723板1-2机房急停.井道门等安全回路电源4-5门机电源XM72-3轿厢照明电源并与同板子的插件XC4的2-3联通
XC11-3轿厢限位.安全钳.检修开关3-5轿顶急停.松绳.安全窗检修
运行5-7轿门触点XC3输出220VAC门机电源及备用线到806板的插件XT3
XH1地坑急停.张紧轮.缓冲器开关XH21-3井道门触点F11A安全回路保险K1主接触器main relay。

电梯电气安全回路故障分析及检验摘要：现今，电梯与社会的发展、人们的生活息息相关、密不可分。

电梯的安全性问题理应得到足够的重视。

电梯故障的出现，将会直接影响设备的正常运行以及威胁乘客的人身安全。

在众多电梯事故中，很大一部分都是由于电气安全回路出现故障而造成的。

因此，如何及时的发现并解决电梯电气安全回路故障问题，是避免事故发生的重点。

基于以上情况，本文对电梯电气安全回路故障及检验进行分析与探究。

关键词：电梯；电气安全回路；故障分析；检验引言：电梯是属于特种设备，从电梯的生产出厂、安装改造、修理维护、管理使用等各个环节都要受到特种设备主管部门的监察。

近些年高层建筑数量快速增加，电梯使用越来越频繁，因此故障出现几率也在呈现不断上升的态势。

电梯正常投入使用后，相关维护保养人员、检验检测人员、使用管理人员在做好日常性的维护保养、检验检测、管理使用等工作以外，还应充分的了解电梯电气安全回路的构成、故障的查找与分析。

作为技术人员可通过对电气安全回路的现场查看，做相关的试验或者通过一些检测仪器设备，来对电气安全回路进行故障排查与分析。

1.电梯运行条件和安全回路分析电梯启动与运行需满足两个条件：第一，电梯在收到运行指令后，电梯所有的轿门、层门都必须处于关闭状态；第二，电梯电气安全回路处于接通状态。

电梯安全回路系统，是由继电器并同时串联多个电气安全开关或电气触点所构成的，安全回路中的所有开关装置都是采用串联的方式来连接，当只有所有开关装置全部都接通后，安全回路才导通，继电器得电吸合，电梯才能得电运行。

如其中有一个开关装置处于断开位置，安全回路也处于断开状态，继电器不吸合，电梯不会被启动运行。

2.电梯电气安全回路失效原因1）安全开关故障。

电梯经过长时间运行，特别是一些使用年限比较久的老旧电梯，电气安全回路中的各种线路、安全开关、电气触点、电气元件等可能会因为自身的老化、接触不良和疲劳损伤等情况而出现安全隐患或发生安全回路的故障。

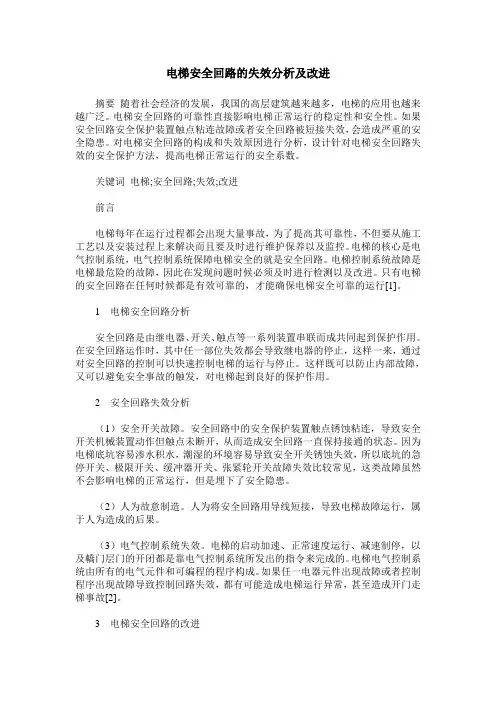

电梯安全回路的失效分析及改进摘要随着社会经济的发展，我国的高层建筑越来越多，电梯的应用也越来越广泛。

电梯安全回路的可靠性直接影响电梯正常运行的稳定性和安全性。

如果安全回路安全保护装置触点粘连故障或者安全回路被短接失效，会造成严重的安全隐患。

对电梯安全回路的构成和失效原因进行分析，设计针对电梯安全回路失效的安全保护方法，提高电梯正常运行的安全系数。

关键词电梯;安全回路;失效;改进前言电梯每年在运行过程都会出现大量事故，为了提高其可靠性，不但要从施工工艺以及安装过程上来解决而且要及时进行维护保养以及监控。

电梯的核心是电气控制系统，电气控制系统保障电梯安全的就是安全回路。

电梯控制系统故障是电梯最危险的故障，因此在发现问题时候必须及时进行检测以及改进。

只有电梯的安全回路在任何时候都是有效可靠的，才能确保电梯安全可靠的运行[1]。

1 电梯安全回路分析安全回路是由继电器、开关、触点等一系列装置串联而成共同起到保护作用。

在安全回路运作时，其中任一部位失效都会导致继电器的停止，这样一来，通过对安全回路的控制可以快速控制电梯的运行与停止。

这样既可以防止内部故障，又可以避免安全事故的触发，对电梯起到良好的保护作用。

2 安全回路失效分析（1）安全开关故障。

安全回路中的安全保护装置触点锈蚀粘连，导致安全开关机械装置动作但触点未断开，从而造成安全回路一直保持接通的状态。

因为电梯底坑容易渗水积水，潮湿的环境容易导致安全开关锈蚀失效，所以底坑的急停开关、极限开关、缓冲器开关、张紧轮开关故障失效比较常见，这类故障虽然不会影响电梯的正常运行，但是埋下了安全隐患。

（2）人为故意制造。

人为将安全回路用导线短接，导致电梯故障运行，属于人为造成的后果。

（3）电气控制系统失效。

电梯的启动加速、正常速度运行、减速制停，以及轎门层门的开闭都是靠电气控制系统所发出的指令来完成的。

电梯电气控制系统由所有的电气元件和可编程的程序构成。

如果任一电器元件出现故障或者控制程序出现故障导致控制回路失效，都有可能造成电梯运行异常，甚至造成开门走梯事故[2]。

电梯安全回路分析一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。

当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。

二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。

把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。

100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。

电梯安全回路图参见图1。

图1. 电梯安全回路三、电梯安全回路的安全部件开关：1、限速器开关（包括限速器断绳开关）——当电梯的速度超过额定速度一定值（至少等于额定速度的115％）时，其动作能导致安全钳起作用的安全装置。

2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。

三处检修开关互锁，防止误动作，保证维修人员的安全。

3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。

在缓冲器（一种用来吸收轿厢和对重动能的弹性缓冲安全装置。

）动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。

4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。

该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。

两款电梯安全回路浅析摘要：电梯作为现代高层建筑的垂直交通工具，其安全运行一直备受关注。

电梯的安全运行靠的是由一系列的安全机械部件及其相应的电气安全开关实现的。

当电梯发生各种意外情况时能保证机器能快速反应实现机械电气联动安全保护。

而电气方面保护主要是由电梯的安全回路来保障。

经调查表明电梯发生的故障中50%以上发生在安全回路上。

所以其重要性一直备受关注。

关键词：电梯；安全回路；电压负反馈1第一款电梯安全回路特点电梯用得最多最常见的一种安全回路（如图1）。

从图可以看出安全回路是由各种安全开关串联组成的。

其中包括静态开关组和动态开关组。

静态开关组与动态开关组也是串联的由同一个供电电源进行供电。

其中静态开关组主要包括各种检测开关如：上下极限开关，机房急停开关，限速器开关，底坑急停开关，轿顶急停开关，轿厢急停开关；这类开关在正常的使用过程中是闭合的。

只有当紧急情况下此类开关才动作以保障轿厢内人员安全。

而动态开关组包括：轿门锁开关，厅门锁开关。

此类开关在正常运行时既要频繁通断又要在紧急情况时能及时断开保证安全。

而在安全回路的末端是驱动电梯的运行接触器。

保证此接触器动作的可靠性至关重要。

图1第一款电梯安全回路接线图2第一款安全回路的分析第一，电梯静态开关组广泛分布于从机房到井道到底坑甚至还有轿厢，整个回路较长；再加上动态回路，和楼层高度的增加。

一个完整的电梯安全回路往往有几十或者上百甚至几百米的长度。

众所周知，电流流经传输导线时会产生电压降，而传输导线上的电压降常常被忽视。

如果回路需要经过150米导线向运行接触器供电，接触器所需电流为1A。

按照“线径电流对照表”，一般选择0.75mm2线径的导线但是，根据导线截面积设计式 S=IL/（54.4U）（式中S-导线设计的截面积。

I导线通过的最大电流。

U-导线允许的压降。

L导线长度）可以知道，长度150m、线径0.75mm2的导线上流过4A电流时，会产生4.90V的电压降这意味着从电源输出的DC48V电压到达导线末端的运行接触器时只有DC43.09V。

电梯工作安全回路的原理
好的,我将详细解释电梯工作安全回路的原理:
1. 电梯安全回路是为了防止电梯发生危险状况而设置的保护装置,通常采用电气、电子元件构成。

2. 当电梯发生异常时,安全回路可以切断电梯动力系统的电源,使电梯停止运行。

3. 常见的安全回路有过速保护回路、断丝保护回路、门锁保护回路等。

4. 过速保护回路可以检测电梯运行过快,当超过设定速度时,即刻切断动力电源,
使电梯减速停止。

5. 断丝保护回路包含可以烧断的薄金属丝,电流过大时丝线烧断,从而切断电路,
避免设备损坏。

6. 门锁保护回路可以监测电梯门是否正确关闭,如果门未关闭就启动,可以防止
危险。

7. 这些保护回路采用串联和并联方式连接,任一回路动作都可以切断电源,使电
梯停止。

8. 还有缓冲器保护回路、上下限位回路等,当电梯超出行程范围或缓冲器故障时,可以应急制动或切断动力。

9. 电梯停运后,需要维修人员检查并解除各保护回路,才能恢复运行。

10. 电梯安全回路的设置对保障乘客和设备安全至关重要,必须完好可靠。

综上所述,这就是电梯工作安全回路的主要原理。

分析电梯的安全回路及其改进设想安全回路已经成为电梯控制系统中重要组成部分，这是控制系统中最简单回路方式之一。

一般的电梯安全回路一般都是由继电器连接而成，这是一种拥有保护功能的元件，其中主要包含错相保护、继相、电机等保护方式，文章从电梯安全回路进行深入解析做出改进设想，为电梯安全运行奠定基础。

1.安全回路1.1.串联回路为了提升电梯运行可靠性，一般而言电梯回路设计越简单越好，通畅情况下安全回路就是一个简答的串联回路方法。

当然，这样的安全回路可能存在一些缺陷，尤其是在当下人们对电梯要求越来越高。

电梯存在的缺陷已经不能在适应当前发展需求，因此，在后期发展中应该做好改进工作。

例如：在电梯的普通安全回路中随意安装上一个元件，就可以发生保护动作，这对于机房控制系统而言同样具备相似的作用。

这个情况一旦出现就会使得系统无法判断故障出现位置，也不能针对故障做出准确的判断，只是简单的出现电梯急停问题。

而且，故障点是到底在哪里，控制柜也无法体现出来。

举个例子而言，如果某电梯因为环境温度太高问题，使得电梯出现更大的频率，或者是长时间出现过载行为，想要研究其中的原因就应该从综合的几点因素进行研究和分析。

需要考虑长时间过载、频繁启动、温度过高等几种综合因素导致。

因为这些因素都是导致电动机温度逐渐升高，会出现超标现象，当安全回路中的热保护逐渐得到完善时，电梯停止引起的运行存在危害不言而喻，电梯这个时刻需要立即停止运行。

如果这个时候发现轿厢所属的位置在于两个层站之间，这个时刻乘客便会被关闭在轿厢中，这个时候只能等待外部救援。

如果电梯出现故障时一直处于高速运行状态下，那么还会出现停止冲击问题。

这些都会使得乘客受到不同程度的惊慌和不适，一般而言电梯在运行中它可以持续运行到最近的一层，然后在逐渐打开电梯门，放行乘客。

这个环节完成之后，电梯才会启动紧急预报信号，等待故障处理人员来处理，或者以另一种形式出现，电梯冷却之后再进行重新启动。

电梯安全回路设计及故障分析发表时间：2019-05-28T17:22:00.567Z 来源：《建筑学研究前沿》2019年3期作者：刘学雨[导读] 随着社会的进步，电梯在人们的日常生活中越来越被普遍使用，而乘梯过程中的安全也越来越受到物业及业主的重视，安全回路作为电梯正常运行中的重要回路，在电梯安全运行及监测中起着重要的作用，只有回路中每个安全部件都正常的情况下，电梯才能正常运行。

摘要：随着社会的进步，电梯在人们的日常生活中越来越被普遍使用，而乘梯过程中的安全也越来越受到物业及业主的重视，安全回路作为电梯正常运行中的重要回路，在电梯安全运行及监测中起着重要的作用，只有回路中每个安全部件都正常的情况下，电梯才能正常运行。

而据统计安全回路故障率在整个电梯运行过程中故障占比近5成，所以电梯安全回路合理设计及故障快速排查显得非常重要。

关键词：电梯；安全回路；故障0引言中华人民共和国国家标准电梯制造与安装安全规范GB7588-2003规定：电梯安全回路指串联所有电气安全装置的回路。

电梯安全回路的作用是：当电梯在使用过程中因某些部件出现问题或电梯的运行状态出现一些不安全因素或在维修时需要采取一些安全措施，从而切断电梯的控制电源终止电梯工作。

为了保障电梯安全运行及防治特殊工况下突发安全问题，需在电梯系统中安装许多安全部件，这些回路控制着一只安全继电器，只有回路中每个安全部件都正常的情况下，安全继电器吸合，电梯才能得电运行，否则电梯立即停止运行。

电梯安全回路的故障属于电梯电气常见故障，本文介绍了两个电梯重要的安全回路，即门锁回路及安全开关回路，讲解了这两种电梯安全回路的组成及设计思路，并对安全回路故障进行分析、提出检修方法。

1.门锁回路门锁回路是由轿门门锁开关（含后门）、层门门锁开关（含后门）、检修门开关、安全门开关、层门轿门连锁安全继电器串联组成。

电梯型式试验规则TSGT7007-2016 V6.2.8.7层门锁装置的电气防护：当轿厢在开锁区域内，轿门开启且层门门锁释放时，应当检测监察轿门关闭位置的电气安全装置、监察层门紧锁位置的电气安全装置和监控信号的正确动作。
