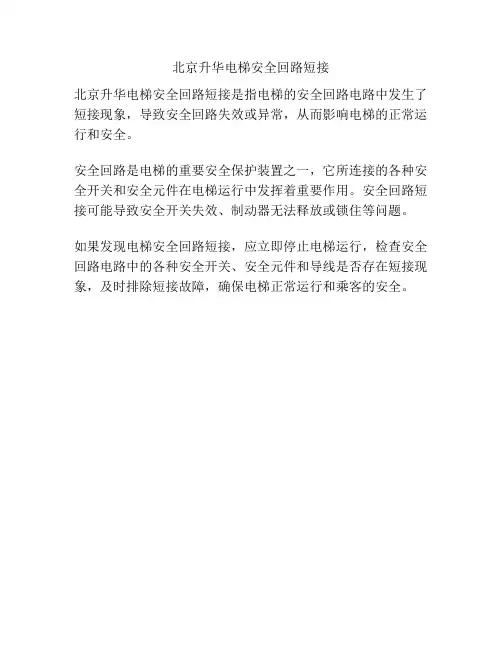

北京升华电梯安全回路短接
北京升华电梯安全回路短接是指电梯的安全回路电路中发生了短接现象,导致安全回路失效或异常,从而影响电梯的正常运行和安全。
安全回路是电梯的重要安全保护装置之一,它所连接的各种安全开关和安全元件在电梯运行中发挥着重要作用。
安全回路短接可能导致安全开关失效、制动器无法释放或锁住等问题。
如果发现电梯安全回路短接,应立即停止电梯运行,检查安全回路电路中的各种安全开关、安全元件和导线是否存在短接现象,及时排除短接故障,确保电梯正常运行和乘客的安全。
电梯安全回路电梯安全回路是指电梯系统中的一种重要保障措施,用于监测和保护电梯运行过程中的安全。
电梯作为一种特殊的交通工具,负责承担人员和货物的运输任务,因此其安全性尤为重要。
电梯安全回路通过不断监测和检测电梯各个环节的运行情况,及时发现并解决可能出现的安全隐患和故障,保证电梯的安全运行。
首先,电梯安全回路中的最基本的环节是电梯的门系统。
电梯门是乘客进出电梯的通道,它的开关状态必须与电梯的运行状态相匹配,以确保乘客的安全。
因此,电梯门系统中必须安装一个称为“电梯门检测开关”的装置,通过检测门的状态,及时发出信号,控制电梯门的开关动作。
当乘客在门未完全关闭的情况下进入电梯时,电梯门检测开关能够及时感知到,并迅速关闭电梯门,避免人员受伤。
其次,电梯安全回路中的另一个重要环节是电梯的行程检测系统。
电梯在运行过程中,需要准确地掌握电梯的位置,以便安全地到达目标楼层。
因此,电梯行程检测系统必须准确记录电梯的位置,并及时发出信号,告知电梯控制系统下一步的操作。
电梯行程检测系统通常采用编码器探测电梯的行进方向和位置,确保电梯的运行不发生超界、失控等危险情况。
此外,电梯安全回路还包括了电梯的超载检测系统。
电梯在运行过程中,需要承担一定的重量,超过了电梯的额定载重能力,就会带来安全隐患。
因此,电梯超载检测系统必须监测电梯内的载重情况,并在超载时发出警报信号,防止电梯继续运行,保护电梯和乘客的安全。
电梯超载检测系统通常使用压力传感器或称重传感器,根据载重情况实时检测电梯的负载情况。
最后,电梯安全回路还包括了电梯的故障监测系统。
电梯作为一种机电设备,难免会发生各种故障情况,例如电梯驱动系统故障、电梯电气系统故障等。
为了及时发现和解决这些故障,保证电梯的安全运行,电梯安全回路中需要安装故障监测系统。
故障监测系统通过监测电梯的各种运行参数,例如电流、电压、温度等,及时判断电梯是否存在故障,如果发现故障,及时发出警报信号,以便维修人员及时处理。

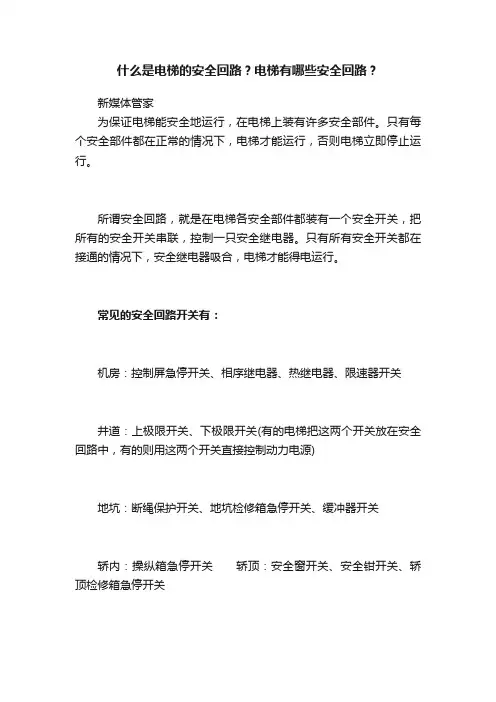

什么是电梯的安全回路?电梯有哪些安全回路?
新媒体管家
为保证电梯能安全地运行,在电梯上装有许多安全部件。
只有每个安全部件都在正常的情况下,电梯才能运行,否则电梯立即停止运行。
所谓安全回路,就是在电梯各安全部件都装有一个安全开关,把所有的安全开关串联,控制一只安全继电器。
只有所有安全开关都在接通的情况下,安全继电器吸合,电梯才能得电运行。
常见的安全回路开关有:
机房:控制屏急停开关、相序继电器、热继电器、限速器开关
井道:上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中,有的则用这两个开关直接控制动力电源)
地坑:断绳保护开关、地坑检修箱急停开关、缓冲器开关
轿内:操纵箱急停开关轿顶:安全窗开关、安全钳开关、轿顶检修箱急停开关
故障状态:
当电梯处于停止状态,所有信号不能登记,快车慢车均无法运行,首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态,则应判断为安全回路故障。
故障可能原因:
另外,目前较多电梯虽然安全回路正常,安全继电器也吸合,但通常在安全继电器上取一付常开触点再送到微机(或PC机)进行检测,如果安全继电器本身接触不良,也会引起安全回路故障的状态。
日立电梯安全回路短接电梯作为现代城市中不可或缺的交通工具,承载着人们的出行需求。
然而,电梯在运行过程中也存在着一定的安全隐患,其中安全回路短接是一种常见的故障类型。
本文将就日立电梯安全回路短接问题展开讨论,以期为相关工程技术人员提供参考。
首先,我们需要了解安全回路的作用。
安全回路是电梯系统中的重要部分,它通过监测电梯运行状态和安全装置的工作情况,一旦发现异常情况就会及时切断电源,以保障乘客和设备的安全。
然而,当安全回路发生短接时,就会导致这一保护机制失效,从而给乘客和设备带来潜在的安全风险。
其次,我们需要了解安全回路短接的原因。
安全回路短接可能由于电气元件老化、接线错误、潮湿环境等多种因素引起。
在实际维修过程中,工程技术人员需要通过系统性的分析和检测,找出短接故障的具体原因,从而有针对性地进行修复和改进。
针对安全回路短接问题,我们需要采取相应的解决措施。
首先,在日立电梯的安装和维护过程中,需要严格按照相关的安全标准和规范进行操作,确保每一处接线的正确性和稳定性。
其次,在日常维护中,定期对电梯系统进行全面检查和测试,及时发现并解决潜在的安全隐患。
此外,针对已经发生的安全回路短接故障,需要有经验丰富的维修人员进行及时维修,确保电梯系统的正常运行。
最后,我们需要强调安全意识的重要性。
无论是电梯制造商、维修人员还是使用者,都应该将安全放在首位,严格遵守相关的安全规范和操作流程,共同营造一个安全可靠的电梯环境。
总之,日立电梯安全回路短接是一个需要引起重视的问题,只有通过加强安全意识、规范操作和及时维护,才能有效预防和解决这一问题,确保电梯系统的安全稳定运行。
希望本文对相关工程技术人员有所帮助,也希望大家能够共同关注电梯安全问题,共同营造一个安全、舒适的出行环境。
电梯安全回路门锁的电气故障诊断技巧安全回路顾名思义为了电梯的正常安全有效的运行所设置的一个回路,该回路的所有开关都是串联起来的,只要有一个开关动作或是断开那么电梯将停止运行,处于一个保护状态!下来我们来介绍电梯的安全回路开关分为这些,机房的有控制柜急停开关,限速器开关,盘车轮开关,相序继电器。
井道的有上下极限开关。
底坑的有涨绳轮开关,第一第二急停开关,对重轿厢缓冲器开关,轿顶有安全窗开关部分电梯设置安全窗,安全钳开关,轿顶控制盒急停开关,剩下的就是部分电梯在轿厢操作盘设置急停开关,我见过的只有老款的日立电梯具有急停开关!如果电梯不能够正常运行,那么最直观的就是门锁和安全回路,那么我们来分析具体故障会出现在哪里:第一,限速器的超速导致开关动作第二,电源的相序或缺相第三,电梯的冲顶和蹲底第四,底坑涨绳轮开关动作出现概率较多,可能因为钢丝绳过长或者机械调整不合适,其中我修过的日立的hgp轮子的油腻会导致动作!第五,安全钳动作,这个可有多种原因导致安全钳动作,限速器超速,涨绳轮异物,或者安全钳距离导轨过近导轨异物也会导致动作。
第六,谁在修梯是不曾遇到过渣人,可能有些人恶意拍下!第七,开关的接线是否牢靠,我个人认为三洋的电梯对重缓冲器开关因为补偿链的晃动经常导致接线松动!门锁回路设立初衷就是为了电梯所有的厅门以及轿门关闭之后才能正常运行,笔者修过的电梯只要门锁断开都不能够运行快车和慢车,所以门锁的故障相对来说比较简单,但是有些厅门的线松动导致门锁回路不通修起来还是比较棘手,下来我分享一下我这个三年小学徒的维修经验:第一,先考虑电梯停梯的这一层第二,先将电梯打检修然后在控制柜封线排上用短接线逐步确定厅门还是轿门断开。
第三,如果是轿门那么将电梯开致半层检查门锁触点和线路这个排除相对简单!第四,如果是厅门那么我建议大家开慢车逐层检查,最好能够紧固所有门锁的线路,然后调整门的配合程度,可以说一劳永逸,大多电梯故障出在门锁上,我修的类似快速的梯子奥的斯sweet在这个故障上体现的淋漓精致!第五,有些电梯装有门锁继电器或者接触器,大家应该也优先考虑,继电器我有些不太懂,接触器大家时常拆开打磨磁钢和触点,保证接触良好!最重要的事情放在最后面,我想大家都该想到了,短接门锁安全回路在电梯维修中是绝不允许也是致命的,很多事故的发生就是因为短接安全回路和门锁,所以大家在维修完成以后一定要取下短接线,最好使用公司配置的短接线。

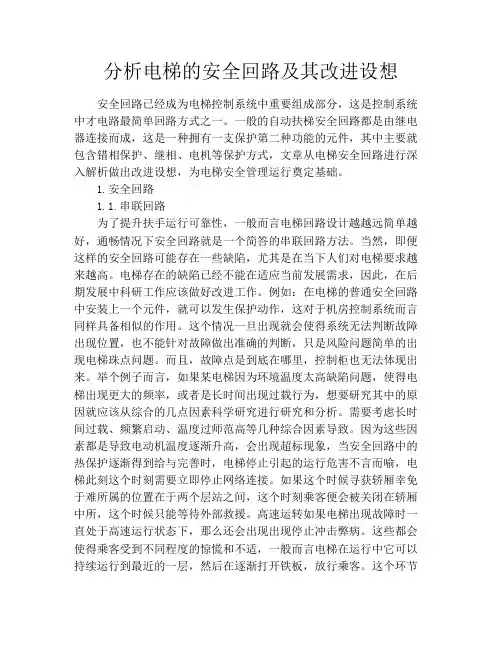

分析电梯的安全回路及其改进设想安全回路已经成为电梯控制系统中重要组成部分,这是控制系统中才电路最简单回路方式之一。
一般的自动扶梯安全回路都是由继电器连接而成,这是一种拥有一支保护第二种功能的元件,其中主要就包含错相保护、继相、电机等保护方式,文章从电梯安全回路进行深入解析做出改进设想,为电梯安全管理运行奠定基础。
1.安全回路1.1.串联回路为了提升扶手运行可靠性,一般而言电梯回路设计越越远简单越好,通畅情况下安全回路就是一个简答的串联回路方法。
当然,即便这样的安全回路可能存在一些缺陷,尤其是在当下人们对电梯要求越来越高。
电梯存在的缺陷已经不能在适应当前发展需求,因此,在后期发展中科研工作应该做好改进工作。
例如:在电梯的普通安全回路中安装上一个元件,就可以发生保护动作,这对于机房控制系统而言同样具备相似的作用。
这个情况一旦出现就会使得系统无法判断故障出现位置,也不能针对故障做出准确的判断,只是风险问题简单的出现电梯珠点问题。
而且,故障点是到底在哪里,控制柜也无法体现出来。
举个例子而言,如果某电梯因为环境温度太高缺陷问题,使得电梯出现更大的频率,或者是长时间出现过载行为,想要研究其中的原因就应该从综合的几点因素科学研究进行研究和分析。
需要考虑长时间过载、频繁启动、温度过师范高等几种综合因素导致。
因为这些因素都是导致电动机温度逐渐升高,会出现超标现象,当安全回路中的热保护逐渐得到给与完善时,电梯停止引起的运行危害不言而喻,电梯此刻这个时刻需要立即停止网络连接。
如果这个时候寻获轿厢幸免于难所属的位置在于两个层站之间,这个时刻乘客便会被关闭在轿厢中所,这个时候只能等待外部救援。
高速运转如果电梯出现故障时一直处于高速运行状态下,那么还会出现出现停止冲击弊病。
这些都会使得乘客受到不同程度的惊慌和不适,一般而言电梯在运行中它可以持续运行到最近的一层,然后在逐渐打开铁板,放行乘客。
这个环节完成之前,电梯才会启动临时预报信号,等待故障处理人员来处理,或者以另一种形式出现明显,就要电梯冷却之后再进行重新启动。

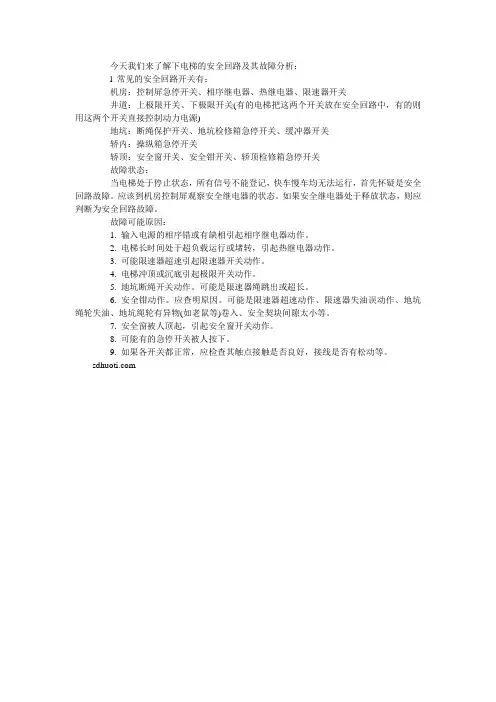

今天我们来了解下电梯的安全回路及其故障分析:
l 常见的安全回路开关有:
机房:控制屏急停开关、相序继电器、热继电器、限速器开关
井道:上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中,有的则用这两个开关直接控制动力电源)
地坑:断绳保护开关、地坑检修箱急停开关、缓冲器开关
轿内:操纵箱急停开关
轿顶:安全窗开关、安全钳开关、轿顶检修箱急停开关
故障状态:
当电梯处于停止状态,所有信号不能登记,快车慢车均无法运行,首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态,则应判断为安全回路故障。
故障可能原因:
1. 输入电源的相序错或有缺相引起相序继电器动作。
2. 电梯长时间处于超负载运行或堵转,引起热继电器动作。
3. 可能限速器超速引起限速器开关动作。
4. 电梯冲顶或沉底引起极限开关动作。
5. 地坑断绳开关动作。
可能是限速器绳跳出或超长。
6. 安全钳动作。
应查明原因。
可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物(如老鼠等)卷入、安全契块间隙太小等。
7. 安全窗被人顶起,引起安全窗开关动作。
8. 可能有的急停开关被人按下。
9. 如果各开关都正常,应检查其触点接触是否良好,接线是否有松动等。
电梯工作安全回路的原理
好的,我将详细解释电梯工作安全回路的原理:
1. 电梯安全回路是为了防止电梯发生危险状况而设置的保护装置,通常采用电气、电子元件构成。
2. 当电梯发生异常时,安全回路可以切断电梯动力系统的电源,使电梯停止运行。
3. 常见的安全回路有过速保护回路、断丝保护回路、门锁保护回路等。
4. 过速保护回路可以检测电梯运行过快,当超过设定速度时,即刻切断动力电源,
使电梯减速停止。
5. 断丝保护回路包含可以烧断的薄金属丝,电流过大时丝线烧断,从而切断电路,
避免设备损坏。
6. 门锁保护回路可以监测电梯门是否正确关闭,如果门未关闭就启动,可以防止
危险。
7. 这些保护回路采用串联和并联方式连接,任一回路动作都可以切断电源,使电
梯停止。
8. 还有缓冲器保护回路、上下限位回路等,当电梯超出行程范围或缓冲器故障时,可以应急制动或切断动力。
9. 电梯停运后,需要维修人员检查并解除各保护回路,才能恢复运行。
10. 电梯安全回路的设置对保障乘客和设备安全至关重要,必须完好可靠。
综上所述,这就是电梯工作安全回路的主要原理。

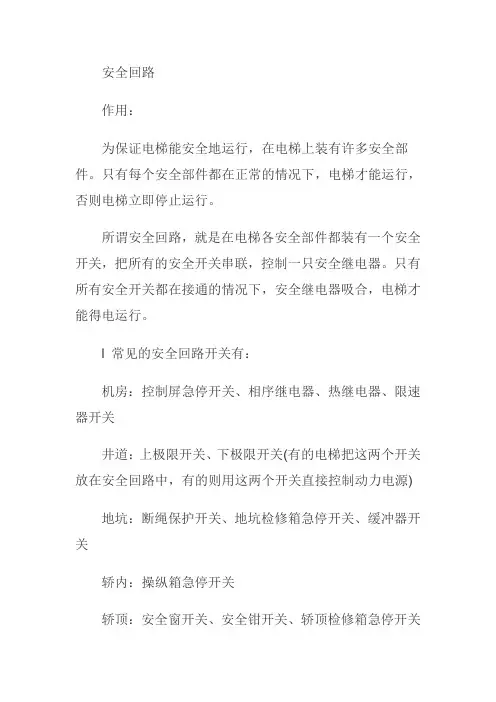

安全回路作用:为保证电梯能安全地运行,在电梯上装有许多安全部件。
只有每个安全部件都在正常的情况下,电梯才能运行,否则电梯立即停止运行。
所谓安全回路,就是在电梯各安全部件都装有一个安全开关,把所有的安全开关串联,控制一只安全继电器。
只有所有安全开关都在接通的情况下,安全继电器吸合,电梯才能得电运行。
l 常见的安全回路开关有:机房:控制屏急停开关、相序继电器、热继电器、限速器开关井道:上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中,有的则用这两个开关直接控制动力电源) 地坑:断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内:操纵箱急停开关轿顶:安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态:当电梯处于停止状态,所有信号不能登记,快车慢车均无法运行,首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态,则应判断为安全回路故障。
故障可能原因:1. 输入电源的相序错或有缺相引起相序继电器动作。
2. 电梯长时间处于超负载运行或堵转,引起热继电器动作。
3. 可能限速器超速引起限速器开关动作。
4. 电梯冲顶或沉底引起极限开关动作。
5. 地坑断绳开关动作。
可能是限速器绳跳出或超长。
6. 安全钳动作。
应查明原因。
可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物(如老鼠等)卷入、安全契块间隙太小等。
7. 安全窗被人顶起,引起安全窗开关动作。
8. 可能有的急停开关被人按下。
9. 如果各开关都正常,应检查其触点接触是否良好,接线是否有松动等。
另外,目前较多电梯虽然安全回路正常,安全继电器也吸合,但通常在安全继电器上取一付常开触点再送到微机(或PC机)进行检测,如果安全继电器本身接触不良,也会引起安全回路故障的状态。
门锁回路作用:为保证电梯必须在全部门关闭后才能运行,在每扇厅门及轿门上都装有门电气联锁开关。
只有全部门电气联锁开关在全部接通的情况下,控制屏的门锁继电器方能吸合,电梯才能运行。

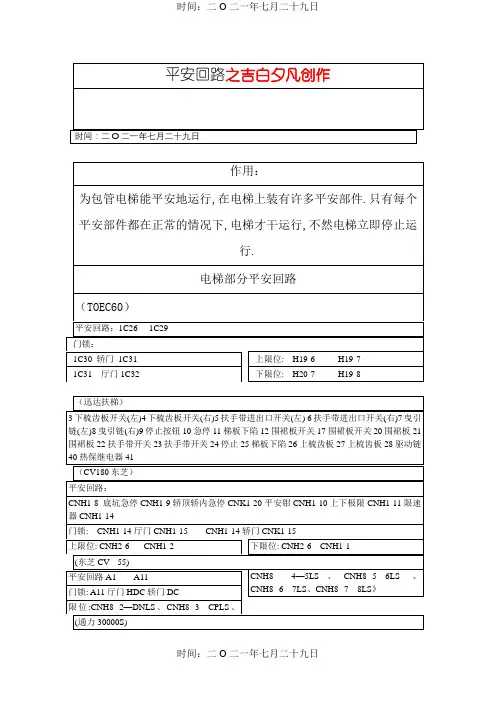

大新客梯GVF-2安全11L11(XL-2)*11L24(Y2-20)上限11L21(XL-4)*11L22(XL-3)下限11L21(XL14)*11L23(XL13)轿门Y3-20*Y2-9厅门X15-1*X11-2大新货梯NF安全11L18(XL1-2)*11L24(Y2-6)上限XL1-3(11L22)*XL1-4(11L21)下限XL2-3(11L23)*XL2-4(11L21)轿门Y2-5*Y1-9厅门XR1-4*XR1-3博林特QS8700安全118*U3上限2.0(419)下限2.1(418)轿门U3*U4厅门U4*519 *安全513-118机房510-118轿顶U2-510轿门513-U4厅门513-519上下极限503-504-507南通大通DT2000安全01*K10上限X45下限X44门锁K10*05三菱73-79轿顶所有安全回路73-77地坑所有安全回路77-29机房所有安全回路78- 79电梯所有安全回路78-G4轿门锁G4-D41厅门锁粤东多快LBT-B52 安全104-C110门锁(C110-105)105-106 上X02下X03珠江富士蓝光主板Bl2000-STB 安全01-03 门锁03-TN 上X5下X6新日电梯:安全120-103 门锁T0-Y1南通大通(金凯进)安全01-K10 门锁C0-C1 C2-05魏丰电梯(金凯进)安全201-SC 门锁SC-GS轿门GS-DS厅门201-D3 上301-LSU 下301-LSD华凯电梯安全L1-10 L1-14 门锁L1-14 L1-16 上L4-27 L4-25下L4-27 L4-26威得利电梯安全T1-T2-T3-32-T4-T4A-43-50-32A-T5-33-5 门锁厅门34A-34 轿门34-35铃木电梯:安全100-116门锁100-118三菱(海信大厦)安全左边1号线-3号线CG 上限第一排2号-第二排2号下限DA端子33-38 DF门锁白色13号-15号厅门CG门锁左边第一和二根轿门惠州富士(金凯进客):安全12-19 门锁51-52 华宇楼安全11-18惠州远大电梯:安全103-102-132-133-134-135-136-....144门锁116-118上下111-113-301佛山富菱电梯:安全202-205厅门208-207轿门207-206威得利一体化:安全T1-6 T1-5厅门34A-34 轿门34-35南通大通(金星百货)安全01-K10厅门K10-C0-C1轿门C1-C2-05珠江富士:安全17-3 3-1门锁3-17曾金寿:安全102-120厅门130-140 轿门102-140曾兆光:安全A111-A113门锁A121-TN(A118佛山奥特电梯(新时达)安全219-103门锁414-219华顺奥特:安全102-217门锁414-219聚宝电器CTRL50-D2系统厅门22-24轿门03-22上限位122-118上极限134-136下限位122-120下极限134-132。
电梯安全回路及其故障检查电梯安全回路简介电梯是现代人们生活中不可缺少的交通工具之一,但是如果没有安全保障措施,搭乘电梯也可能存在巨大的危险。
电梯安全回路是电梯中的一种安全保障措施,主要作用是在电梯运行过程中出现故障时能够及时停止电梯,保护人们的生命财产安全。
电梯安全回路的主要部件包括电气控制设备、安全电路、联锁装置等。
当电梯遇到紧急情况时,安全回路会立刻起作用,断电并制动电梯,以防止电梯继续下降或上升,造成伤害。
故障检查方法电梯安全回路很重要,但是在长期使用过程中可能会出现故障。
为确保电梯的安全运行,电梯管理员需要及时检查电梯安全回路的工作状态。
以下是一些常见的故障检查方法:1. 检查电梯开关门信号是否正常电梯开关门信号对电梯的运行非常重要。
在检查电梯安全回路时,需要检查开关门信号是否正常。
在开门时,门锁开关应该关闭,不应该出现门无法关上的情况;在关门时,门锁开关应该打开,门才能够关闭。
如果开关门信号出现问题,需要及时修理。
2. 检查紧急停止按钮是否正常紧急停止按钮是电梯安全回路中最重要的部分之一。
当电梯出现故障时,紧急停止按钮可以立即制动电梯。
在检查电梯安全回路时,需要检查紧急停止按钮是否正常,是否可以制动电梯。
如果紧急停止按钮出现问题,需要立即修理。
3. 检查联锁装置是否正常联锁装置是电梯安全回路中另一个重要部分。
在电梯运行过程中,联锁装置可以检测到电梯是否超载、是否开门等情况,并根据情况制动电梯。
在检查电梯安全回路时,需要检查联锁装置是否正常,是否可以及时检测到电梯运行过程中出现的问题,并及时制动电梯。
总结。
安全回路参考表GPS-111、HOPE系列三菱电梯急停回路(29):井道73-------------77-----限速器------78 轿厢73-------------79门锁回路(41DG): 井道120------------122 轿厢78-----G4日立GVF-C105海港大厦急停回路(50):井道XL1-1( 12R1)----XR1-2( 12R6) 轿厢Y2-9( 12R7 )----Y2-8( 12R6 )门锁回路: 井道(40D)XL3-1( 12R1 )--XL3-2( F1/4 ) 轿厢Y1-7---Y1-9日立YPVF-C090城区政府、市公安、市公路、海丰华丰急停回路(50B):井道U1-1------限轿厢Y1-5-------急--Y1-7---窗钳----Y1-6(11L33)门锁回路: 井道(40D)XI1-1--------XI1-2 轿厢Y1-8------Y1-10日立NPX电信实业急停回路(50B):井道U1-1-限速器-U1-2 (XL1-2)----XL2-2 轿厢Y1-5---顶--Y1-7---轿内----Y1-6门锁回路: 井道(DS)XI1-1--------XI1-2 轿厢(GS)Y1-8------Y1-9日立NPH信利电子厂(老板专用梯)急停回路(50B):井道XL1-2(11L11)----XR1-1(11L13) 轿厢Y2-19(11L25)----Y2-20(11L24)门锁回路: 井道(40D)XR1-3-----XR1-4 轿厢(40GS)Y2-9----Y3-20日立GVB、GVF陆丰妇幼、得胜宾馆急停回路(50):井道11L11(XL1-2)----11L33(U1-1) 轿厢Y2-7( 11L33 )----Y2-6( 11L32 )门锁回路: 井道(40D)XR1-3----XR1-4 轿厢(40G)Y1-9-------Y2-5日立HGP鸿景园、金德丰急停回路(50B):11L11---极限----11L12---底坑-- 11L13----机房-------11L19----轿厢---------- 11L18门锁回路: 井道(40D)(XI3—1---XI3—2在大17层站)------XI1—1----XI1—2 轿厢(40GS)Y3-20-------Y2-9广日GVB陆丰人民医院(外科楼)急停回路(AJ):FL-11---控柜-- FL-8---机房-----FL-2----极限--- FL-4-----底坑----- FL-5------- 轿厢------- FL-6门锁回路: 井道(MSJ)XW-6(FL-6)-----XW-7(FL-7) Y1-35(F2/15)----Y1-40(F2/20)广日GVP海丰教育局、陆丰穗丰急停回路(AJ):井道Y1-31(31L2)-----31L5---限速器-----31L6 轿厢(31L1)Y1-20---------Y1-31(31L2)门锁回路(MSJ): 井道Y1-30(31L7)------31L8 轿厢Y1-20(31L1)-------Y1-30(31L7)广日MAX系列急停回路(AC):FL-1(F1/7)----轿厢-----FL-2----- ----限速器-----FL-3(F15/1)------底坑---- FL-4(F15/2)----- 极限------ FL-6(F12/2)-----盘车开关--------- FL-7门锁回路: 井道(MSC)FL-10------------- FL-11 轿厢(JMC)FL-10------------ FL-12广日ESP-II新洲宾馆急停回路(AC):FL1-1(F3/8)----轿厢-----FL1-3-(F3/8----限速器-----FL1-4(F15/5)------底坑---- FL1-5(F15/6)---- 极限------ FL1-7(F12/9)-----主机急停----------FL1-8------盘车开关------- FL1-9------夹绳----FL1-10门锁回路: 井道(MSC)FL-10------------- FL-11 轿厢(JMC)FL-10------------ FL-12富菱TKJ--VVVF泰林(异步电机)、金濠、市房管、德兴、陆丰联社、悦景急停回路(JY):井道114--------112------限速器-------110 轿厢102-------------110门锁回路(JMS): 井道118-----------116 轿厢120------------116富菱TKJ--VVVF泰林(同步电机)急停回路(JY):200--底坑—DKT----轿厢急--2----轿顶急AQQ-----安全钳----203---限速器----204---冲--断绳--下极(8)--上极(PL)---盘车轮(205)-----相序---控制柜急停---- 206门锁回路(JMS): 井道207------208 轿厢206-------207富菱TKJ—VVVF陆丰龙山宾馆、一乐城急停回路(JY):井道203------限-----204-----205 轿厢DKT-----------203门锁回路(JMS): 井道207------208 轿厢206-------207富菱THJ- VVVF(调频梯)市烟草、穗香食品、弘宇、佛兰、急停回路(KV):井道43-----------41 极限;N-----2 轿厢41------------9门锁回路: 井道(KS)T1------------------5 轿厢(KS1)T1--------------------9富菱THJ-(PLC双速梯)海丰锦隆、穗香食品、博雅、急停回路(KV):井道43-----------41 极限;N-----4E 轿厢43----------12门锁回路: 井道(KS)T1------------------5 轿厢(KS1)T1--------------------9富菱THJ-(PLC双速梯)捷胜鸿泰、汇丰、急停回路(KV):4----夹绳----43------限----42-----井道-----AQ3----安全钳-------41 ----轿厢----39-----底坑-----12门锁回路: 井道(KS)T1------------------5 轿厢(KS1)T1--------------------9富菱微机板(SM-01-DP/C)货梯、KGPB调速货梯急停回路(KAQ):井道(底坑:202-----------AQ2 极限;AQ5(AQ8)-----203 )轿厢AQ2---------AQ5机房(203-----------205-----控制柜----206 )门锁回路(KMS): 井道207------------------208 轿厢207--------------------206富菱THJ-(PLC单速梯)公平海华拉链、自由人、威利急停回路(PC/X3):井道Tn----------TK 极限;N-----2 轿厢TK-----------COM门锁回路(KS): 井道nT-------------------JM 轿厢JM-------------------10富菱(PL餐速梯)金濠泰林大餐梯急停回路(KAQ):井道12----------GZ 门锁回路(KS): 井道nT-----------JM 轿厢JM-------GZ金濠泰林小餐梯安全回路(MSJ): 308----------------------5运大微机板(WP2800)客梯(KV-2800)急停回路(KAS): 104----控制柜103---相序----102----- -轿厢--- -135---- -机房回路-- ---137A-----底坑-------140—极限-----120 门锁回路(KAD): 井道118------------------116 轿厢116------------------120运大微机板(NICE-3000)客梯(KV- NICE3000)急停回路(KAS): 104----控制柜103---相序----102---盘车轮---132-- -轿厢--- -135---安全钳----136--- -限速器---137---夹绳器-- ---138-----极限-------140-----缓冲器---142-----断绳、底坑急停-----120门锁回路(KAD): 井道118------------------116 轿厢116------------------120运大微机板(WP1000)货梯急停回路(KAQ): 102----控制柜----Q2----- -机房--- -Q5---- -极限-- ---Q7-----底坑-------Q11---轿厢-----QJ门锁回路(MSJ): 井道MS------------------T10 轿厢T10--------------------QJ运大微机板(HV-1000)货梯急停回路(KAQ): 102----控制柜----Q2----盘车轮---Q3---轿厢--- -Q6---安全钳----Q7 ----限速器-- ---Q8-----夹绳器----Q9—----极限-----Q11---------底坑------QJ门锁回路(MSJ): 井道MS------------------T10 轿厢T10--------------------QJ运大餐梯急停回路(AQJ): 11----控制柜----JR----- -机房--- -FT---- -底坑-- ---KT-----极限-------SJ---轿厢-----GZ门锁回路(KS): GZ------------------19海力格(PLC)天佳华庭、兆凯急停回路(YJ):103----控制柜----M0----- -机房--- -A1--- -轿厢- ---A3-----底坑-------DU-----极限----DD门锁回路(MSJ2): 井道MB------------------Mn 轿厢Mn --------------------DD海力格万盛洗烫新货梯急停回路(YJ):103----轿厢----107---- -安全钳--- -A2--- -限速器- ---A1---极限---A6----底坑-------M0-----控制柜----DD门锁回路(MSJ): 井道MB------------------AB 轿厢AB --------------------DD海力格万盛洗烫老货梯急停回路(YJ):30----底坑----A1---- -轿厢--- -A2--- -限速器- ---M0---控制柜-----相序继电器门锁回路(MSJ): 井道30------------------ Mn 轿厢Mn --------------------MB富菱达万盛老板梯急停回路(YJ): 012----控制柜----11A35------机房--- 31B2---- -井道-------31A8---轿厢-----31A10门锁回路: 井道(MSJ)31B4------------------ 31A10 轿厢(CMJ)31A9 -------------31A10我司改老万盛B栋双速梯、香城630Kg急停回路(KV): 46----控制柜----43------机房--- 42---- -井道-------37---轿厢-----02门锁回路: 井道(KS)5----------------- JM 轿厢(KJM)46 ---------------JM富菱达MCS-II 信利十七厂房急停回路(YJ): 124-2----控制柜----A01------机房--- A03---极限----A05--- -安全钳-----A06----底坑---A07---轿厢----A08 门锁回路: 井道(MC)(MSJ)A09------------------ A10 轿厢A09 -------------A08YP交调市建行、农行、百家福、联乐急停回路(50):井道22L23-----------22L24 轿厢21L11----------22L22(22R 30)限速器;22L22---------22L21 下极限;21R22---------21R10 上极限;21R10-----------21R11门锁回路: 井道(40D)21R18---------21R19 轿厢(40)21L7---------------21L8多纳食品急停回路(KV):井道42(2)-------------37(3) 轿厢37(3)-----------02(D2)门锁回路: 井道(KS)T1-----------------5 轿厢(KJM)JM(4)(D3)------------46(5)YP改海丰电信、陆丰人民医院、金伯爵、汕尾电信YP急停回路(KV):井道22L21----限---21L22------21L23 轿厢21L11---------21L12(注:汕尾电信21L6,不是21L12)门锁回路(KS): 井道21R18-------------21R19 轿厢21L7(Y1-7)------21L8(Y1-8)陆丰华信B座急停回路(KV):井道2XM/01—限--2XQ/31-----1XN/26 轿厢1XN/29------------1XN/33门锁回路(KS): 井道1XN/13-----2XQ/35--缓--2XQ/36 轿厢1XN/13-------------1XN/29陆丰华信A座急停回路(K7):井道2XM/01---------1XN/29 轿厢1XQN/26------1XQN/29门锁回路(K21): 井道2XN/36------1XN/13 轿厢1XN/13-------------1XN/29陆丰龙潭酒店急停回路(KV):井道1145--限--1146---------1190 轿厢1190(1132)-----------1116门锁回路: 井道(KS)1106------1102 轿厢(KJM)1108----1141陆丰荣辉宝石客梯急停回路(YC):井道174--缓---84C--极---84A---上超速---84---限---83-----涨绳---85---坑---86轿厢92---轿内-----171-----轿顶------174 机房:86------181-----相-----87门锁回路(MSC): 井道87--------88 轿厢88------89陆丰荣辉宝石货梯车间急停回路(KAS):井道114--------112------限-------110 轿厢102-------------110门锁回路: 井道(KAD)120-----------118 轿厢(KAD1)120------------116陆丰荣辉宝石货梯办公楼、蓝天货梯急停回路(YJ):井道213--限---208------206 轿厢206-----------209门锁回路: 井道(TSJ)209--------210 轿厢(MSJ)210--------211奥尔斯(OEC-PC-V0810)急停回路(YJ): 102----控制柜----06----- -盘车开关--- -07---- -限速器----08----上行超速---09----安全钳----10-----极限开关------12------涨紧轮------115A-----底坑急停-----16------安全窗------17------轿厢急停------18----轿顶厢停------03门锁回路(MSJ1、MSJ2): 井道MS------------------T10 轿厢T10--------------------QJ陆河新城急停回路(KSA):井道03-------------------Tn 轿厢Tn----------------JMn门锁回路(KSAD): 井道124--------------------123 轿厢道123--------------------127陆河迎宾馆急停回路(AQC):04-------井道---------轿厢-----120-------控制柜急停-------121---------相序--------124门锁回路: 井道(MSC)124--------------------T1 轿厢道(MSC1)T1--------------------T0陆河烟草东方急停回路(KJT):100------轿厢--------108------底坑-------113-------上下极------114---机房---- --115---控制柜---116门锁回路: (KMB)井道118-----------------117 轿厢117--------------116富临酒店华立急停回路(K7):井道212---------207 轿厢207--------------210门锁回路(K21): 井道210---------237 轿厢237-------------217陆丰海关巨人急停回路(KJ):井道YD---------10 轿厢10------------12门锁回路(KMS): 井道16----------18 轿厢16----------------04海丰金源急停回路(YJ):井道913------- 14 极限;N-----00 轿厢14-----------17门锁回路(MSJ): 井道913-------------------49 轿厢49--------------------915信利广场货梯迅业(M2P板)急停回路(K50):井道+X1:8--限--+X1:7(W5)---+X1:6(W4) 轿厢+X1:6-----+X1:3(C220)下极限: +X1:5(W3)------+X1:4(W2) 上极限: +X1:4(W2)------C220(W1)门锁回路: 井道(K40)+X1:9(W7)-------+X1:10 轿厢(K30)+X1:9-------+X1:11百汇屋顶花园急停回路(KV):102------轿厢--------3M1------限速-------3M3-------底坑------2H2-----断绳----上下极---8H1---控制柜---120门锁回路: 井道(KS)120-----------------2H6 轿厢(KS1)120----------116陆丰海聚、华侨管区、公平富城急停回路(KAS):井道114--------112------限-------110 轿厢102-------------110门锁回路(KAD): 井道118-----------116 轿厢120------------116德昌电子厂威得利牌货梯急停回路(KV):01------轿厢--------T3------底坑-------43(A)-------上下极------32B---机房---- --33---控制柜---34A门锁回路: (MSJ)(1MSJ)井道34A-----------------34 轿厢34----------35京鹏宾馆A梯急停回路(AC110V):井道101-------013(134)轿厢013(134)-------------135----限-------003门锁回路(AC110V): 141--------------------------------105京鹏宾馆B梯急停回路(AC110V):井道101------------107 轿厢107------------------141门锁回路(AC110V): 141---------轿门------------138------------厅门------------139甲子海洋货梯迅业(M3P1板)急停回路(K50):+X1:8—主机急停--+X1:7---轿厢-----+X1:6----底坑------+X1:5------断绳、下极限------ +X1:4---------上极限---------:+X1:3---------限速、夹绳----+X1:2------------安全钳、安全窗------------+X1:1门锁回路: 井道(K40)+X1:9(W7)-------+X1:10 轿厢(K30)+X1:9-------+X1:11东兴宾馆急停回路(KV):井道43------------XS ------限----4 轿厢27------------------43门锁回路: (KS)井道27----------Tn 轿厢(K30)Tn---------------------Cn。
常见的安全回路开关有:机房:控制屏急停开关、相序继电器、热继电器、限速器开关井道:上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中,有的则用这两个开关直接控制动力电源)地坑:断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内:操纵箱急停开关轿顶:安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态
符合GB 5023.2的导线,如被敷设于金属或塑料制成的导管(或线槽)内或以一种等效的方式保护,则其可用于除电梯驱动主机动力电路配线以外的全部线路
符合GB 5023.2的硬电缆只能明敷于井道(或机房)墙壁上,或装在导管、线槽或类似装置内使用。
符合GB 5023.3的普通软电缆只有在导管、线槽或能确保起到等效防护作用的装置中方可使用。
符合GB 5013.2中的厚皮软电缆可以象13.5.1.2中规定条件下的硬电缆一样使用,并可用于连接移动设备(不能作为轿厢的随行电缆)或用于其易受振动的场合。
符合GB 5013.4的随行电缆,可作为连接轿厢的电缆。
总之,所选用的随行电缆至少应具有等效于GB 5013.4要求的质量。
下述情况,无需执行13.5.1.1、13.5.1.2和13.5.1.3的要求:
a)除连接层门上电气安全装置外的导线或电缆,如果:
1)它们承受不大于100VA的额定输出;
2)两极(或相)间电压,或极(或相)对地之间电压正常时不大于50V。
b)控制柜中或控制屏上的控制或配电装置的配线:
1)电气设备中不同器件间的配线;或
2)这些器件与连接端子间的配线。
门电气安全电路的导线,其截面积应不小于0.75mm2。
除13.1.2中的规定外,全部电线接头,连接端子及连接器应设置于柜和盒内或为此目的而设置的屏上。
电梯安全回路分析电梯作为一种常见的垂直交通工具,在现代生活中得到了广泛的应用。
在日常使用中,我们必须要保证电梯的安全运行,其中一个重要的因素就是电梯的安全回路。
本文将从电梯安全回路的定义、作用、常见问题及其解决办法等方面进行分析,以期为广大读者提供一些电梯安全运行方面的参考和帮助。
安全回路的定义和作用安全回路是指一个闭合电路,在电梯发生异常情况时自动打开,停止电梯的运行,以达到保护人身安全的目的。
比如,当电梯超载、运行速度过快或过慢、电机过热等情况出现时,安全回路将立即启动,停止电梯的运行,以便进行相应的检修和维修。
安全回路在电梯的安全运行中起着至关重要的作用。
在电梯设备中,安全回路可检测各种工作环境的变化,一旦检测到电梯运行状态异常,就会自动切断电源,停止电梯的运行,以确保人身安全。
因此,安全回路是电梯保证人身安全的最重要途径。
安全回路的常见问题及其解决办法在实际使用中,安全回路也可能会出现一些问题,这些问题可能会影响电梯的正常运行和保障人身安全。
接下来,我们将从几个常见问题进行分析,并提供相应的解决办法:1. 安全回路失效安全回路失效是电梯运行过程中最常见的问题之一。
安全回路失效可能是由于回路开关故障、电源故障、电机烧毁等原因导致的。
一旦发生安全回路失效,电梯就无法及时检测到异常情况,进而可能导致电梯卡人、超载等安全问题。
解决办法:针对安全回路失效的情况,我们需要采取以下措施:•对电梯设备进行定期检测和维护,确保安全回路处于正常工作状态;•对安全回路进行定期检测,发现问题及时更换设备,避免出现安全隐患;•在电梯设备中设置备用安全回路,一旦主安全回路出现故障,备用安全回路能够及时切换。
2. 安全回路误动作安全回路的误动作是指在电梯正常运行时,安全回路错误地认为出现了异常情况,而自动切断了电源,使电梯处于紧急停止状态,进而可能导致乘客受伤等安全问题。
解决办法:避免安全回路误动作的方法包括:•对安全回路进行定期检测和维护,确保安全回路处于正常工作状态;•对安全回路设备进行合理的配置和调试,避免误动作的发生;•在电梯中设置状态反馈装置,及时反馈电梯的运行状态,避免误判断。
