电梯安全回路分析通用版

电梯安全回路电梯安全回路是指电梯系统中的一种重要保障措施，用于监测和保护电梯运行过程中的安全。

电梯作为一种特殊的交通工具，负责承担人员和货物的运输任务，因此其安全性尤为重要。

电梯安全回路通过不断监测和检测电梯各个环节的运行情况，及时发现并解决可能出现的安全隐患和故障，保证电梯的安全运行。

首先，电梯安全回路中的最基本的环节是电梯的门系统。

电梯门是乘客进出电梯的通道，它的开关状态必须与电梯的运行状态相匹配，以确保乘客的安全。

因此，电梯门系统中必须安装一个称为“电梯门检测开关”的装置，通过检测门的状态，及时发出信号，控制电梯门的开关动作。

当乘客在门未完全关闭的情况下进入电梯时，电梯门检测开关能够及时感知到，并迅速关闭电梯门，避免人员受伤。

其次，电梯安全回路中的另一个重要环节是电梯的行程检测系统。

电梯在运行过程中，需要准确地掌握电梯的位置，以便安全地到达目标楼层。

因此，电梯行程检测系统必须准确记录电梯的位置，并及时发出信号，告知电梯控制系统下一步的操作。

电梯行程检测系统通常采用编码器探测电梯的行进方向和位置，确保电梯的运行不发生超界、失控等危险情况。

此外，电梯安全回路还包括了电梯的超载检测系统。

电梯在运行过程中，需要承担一定的重量，超过了电梯的额定载重能力，就会带来安全隐患。

因此，电梯超载检测系统必须监测电梯内的载重情况，并在超载时发出警报信号，防止电梯继续运行，保护电梯和乘客的安全。

电梯超载检测系统通常使用压力传感器或称重传感器，根据载重情况实时检测电梯的负载情况。

最后，电梯安全回路还包括了电梯的故障监测系统。

电梯作为一种机电设备，难免会发生各种故障情况，例如电梯驱动系统故障、电梯电气系统故障等。

为了及时发现和解决这些故障，保证电梯的安全运行，电梯安全回路中需要安装故障监测系统。

故障监测系统通过监测电梯的各种运行参数，例如电流、电压、温度等，及时判断电梯是否存在故障，如果发现故障，及时发出警报信号，以便维修人员及时处理。

电梯电气安全回路故障分析及检验摘要：现今，电梯与社会的发展、人们的生活息息相关、密不可分。

电梯的安全性问题理应得到足够的重视。

电梯故障的出现，将会直接影响设备的正常运行以及威胁乘客的人身安全。

在众多电梯事故中，很大一部分都是由于电气安全回路出现故障而造成的。

因此，如何及时的发现并解决电梯电气安全回路故障问题，是避免事故发生的重点。

基于以上情况，本文对电梯电气安全回路故障及检验进行分析与探究。

关键词：电梯；电气安全回路；故障分析；检验引言：电梯是属于特种设备，从电梯的生产出厂、安装改造、修理维护、管理使用等各个环节都要受到特种设备主管部门的监察。

近些年高层建筑数量快速增加，电梯使用越来越频繁，因此故障出现几率也在呈现不断上升的态势。

电梯正常投入使用后，相关维护保养人员、检验检测人员、使用管理人员在做好日常性的维护保养、检验检测、管理使用等工作以外，还应充分的了解电梯电气安全回路的构成、故障的查找与分析。

作为技术人员可通过对电气安全回路的现场查看，做相关的试验或者通过一些检测仪器设备，来对电气安全回路进行故障排查与分析。

1.电梯运行条件和安全回路分析电梯启动与运行需满足两个条件：第一，电梯在收到运行指令后，电梯所有的轿门、层门都必须处于关闭状态；第二，电梯电气安全回路处于接通状态。

电梯安全回路系统，是由继电器并同时串联多个电气安全开关或电气触点所构成的，安全回路中的所有开关装置都是采用串联的方式来连接，当只有所有开关装置全部都接通后，安全回路才导通，继电器得电吸合，电梯才能得电运行。

如其中有一个开关装置处于断开位置，安全回路也处于断开状态，继电器不吸合，电梯不会被启动运行。

2.电梯电气安全回路失效原因1）安全开关故障。

电梯经过长时间运行，特别是一些使用年限比较久的老旧电梯，电气安全回路中的各种线路、安全开关、电气触点、电气元件等可能会因为自身的老化、接触不良和疲劳损伤等情况而出现安全隐患或发生安全回路的故障。

电梯安全回路设计及故障分析发表时间：2019-05-28T17:22:00.567Z 来源：《建筑学研究前沿》2019年3期作者：刘学雨[导读] 随着社会的进步，电梯在人们的日常生活中越来越被普遍使用，而乘梯过程中的安全也越来越受到物业及业主的重视，安全回路作为电梯正常运行中的重要回路，在电梯安全运行及监测中起着重要的作用，只有回路中每个安全部件都正常的情况下，电梯才能正常运行。

摘要：随着社会的进步，电梯在人们的日常生活中越来越被普遍使用，而乘梯过程中的安全也越来越受到物业及业主的重视，安全回路作为电梯正常运行中的重要回路，在电梯安全运行及监测中起着重要的作用，只有回路中每个安全部件都正常的情况下，电梯才能正常运行。

而据统计安全回路故障率在整个电梯运行过程中故障占比近5成，所以电梯安全回路合理设计及故障快速排查显得非常重要。

关键词：电梯；安全回路；故障0引言中华人民共和国国家标准电梯制造与安装安全规范GB7588-2003规定：电梯安全回路指串联所有电气安全装置的回路。

电梯安全回路的作用是：当电梯在使用过程中因某些部件出现问题或电梯的运行状态出现一些不安全因素或在维修时需要采取一些安全措施，从而切断电梯的控制电源终止电梯工作。

为了保障电梯安全运行及防治特殊工况下突发安全问题，需在电梯系统中安装许多安全部件，这些回路控制着一只安全继电器，只有回路中每个安全部件都正常的情况下，安全继电器吸合，电梯才能得电运行，否则电梯立即停止运行。

电梯安全回路的故障属于电梯电气常见故障，本文介绍了两个电梯重要的安全回路，即门锁回路及安全开关回路，讲解了这两种电梯安全回路的组成及设计思路，并对安全回路故障进行分析、提出检修方法。

1.门锁回路门锁回路是由轿门门锁开关（含后门）、层门门锁开关（含后门）、检修门开关、安全门开关、层门轿门连锁安全继电器串联组成。

电梯型式试验规则TSGT7007-2016 V6.2.8.7层门锁装置的电气防护：当轿厢在开锁区域内，轿门开启且层门门锁释放时，应当检测监察轿门关闭位置的电气安全装置、监察层门紧锁位置的电气安全装置和监控信号的正确动作。

电梯安全回路故障实例分析作者：谢智全来源：《科技信息·中旬刊》2017年第10期摘要：电梯的安全运行不仅与产品质量和安装有关，更与维修保养有关。

文章结合一起电梯故障，阐述了电梯故障检查的基本情况，分析了出现故障的原因，提出了检验人员在检验中需要关注的要点，希望引起电梯使用单位、维保人员及检验人员对电气绝缘检查重要性的认识。

关键词：电梯；安全回路；故障分析当前，电梯已经成为建筑中必不可少的设备之一，拥有着极大的应用性，与人民生活息息相关。

同时，电梯作为机电合一的特种设备，电梯的安全性和可靠性直接关系到乘客和货物的安全。

而电梯线路因受多种因素影响出现这种或那种故障，严重影响电梯正常运行。

其中，经调查表明电梯发生的故障中50%以上发生在安全回路上，所以其重要性一直备受关注。

1.概况2015年8月，某电梯维保公司向检验机构反映在为一台电梯保养过程中发现该电梯存在开门走梯的现象。

检验机构派人到现场了解当时情况，调取事发当时楼道内的监控录像，发现当值维保人员在四楼用三角钥匙打开层门准备上轿顶进行检查时，电梯突然向上运行。

根据GB24803.1—2009《电梯安全要求第1部分：电梯基本安全要求》中“3.36失控运行指以下情况-根据电梯设计运载装置应保持静止，但运载装置移动…”，因此，上述情况完全符合电梯失控运行的定义，是一种非常危险的工况。

2.现场情况检查现场人员首先对制动器的工作状况进行了检查，发现制动器动作灵活，制动闸瓦及制动轮工作面上未见油污，电梯运行时制动闸瓦与制动轮也未发生摩擦。

在电梯空载上行停靠层站时平层正常，后又进行了空载上行制动试验、额载下行制动试验，制动器制动性能也满足要求。

现场检查人员在对电梯门锁进行检查时发现，电梯开门机构的传动钢丝绳与门锁触点的供电线缆有干涉，加之在开关门过程中的不断摩擦，电缆的绝缘层已破损（见图1）。

随后检查人员现场查看了该电梯的技术文件，通过查看该电梯的安全回路如图2所示。

编订：__________________审核：__________________单位：__________________分析电梯的安全回路及其改进设想Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3468-100 分析电梯的安全回路及其改进设想使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

安全回路已经成为电梯控制系统中重要组成部分，这是控制系统中最简单回路方式之一。

一般的电梯安全回路一般都是由继电器连接而成，这是一种拥有保护功能的元件，其中主要包含错相保护、继相、电机等保护方式，文章从电梯安全回路进行深入解析做出改进设想，为电梯安全运行奠定基础。

1.安全回路1.1.串联回路为了提升电梯运行可靠性，一般而言电梯回路设计越简单越好，通畅情况下安全回路就是一个简答的串联回路方法。

当然，这样的安全回路可能存在一些缺陷，尤其是在当下人们对电梯要求越来越高。

电梯存在的缺陷已经不能在适应当前发展需求，因此，在后期发展中应该做好改进工作。

例如：在电梯的普通安全回路中随意安装上一个元件，就可以发生保护动作，这对于机房控制系统而言同样具备相似的作用。

这个情况一旦出现就会使得系统无法判断故障出现位置，也不能针对故障做出准确的判断，只是简单的出现电梯急停问题。

而且，故障点是到底在哪里，控制柜也无法体现出来。

举个例子而言，如果某电梯因为环境温度太高问题，使得电梯出现更大的频率，或者是长时间出现过载行为，想要研究其中的原因就应该从综合的几点因素进行研究和分析。

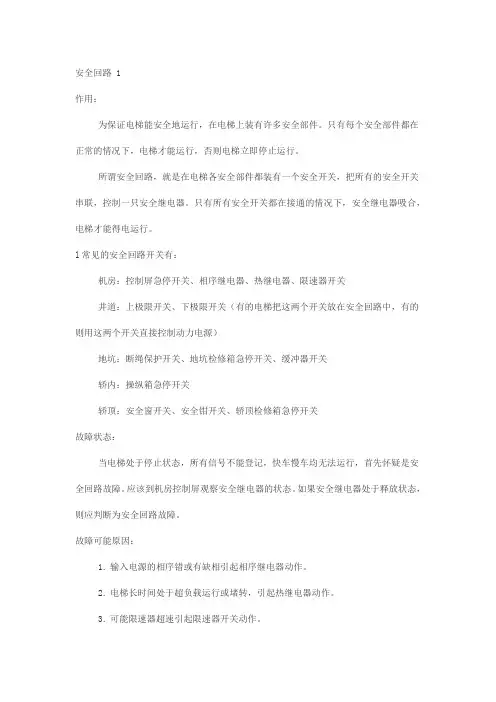

安全回路1作用：为保证电梯能安全地运行，在电梯上装有许多安全部件。

只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。

所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。

l 常见的安全回路开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。

应该到机房控制屏观察安全继电器的状态。

如果安全继电器处于释放状态，则应判断为安全回路故障。

故障可能原因：1. 输入电源的相序错或有缺相引起相序继电器动作。

2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。

3. 可能限速器超速引起限速器开关动作。

4. 电梯冲顶或沉底引起极限开关动作。

5. 地坑断绳开关动作。

可能是限速器绳跳出或超长。

6. 安全钳动作。

应查明原因。

可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。

7. 安全窗被人顶起，引起安全窗开关动作。

8. 可能有的急停开关被人按下。

9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。

另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。

门锁回路作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。

只有全部门电气联锁开关在全部接通的情况下，控制屏的门锁继电器方能吸合，电梯才能运行。

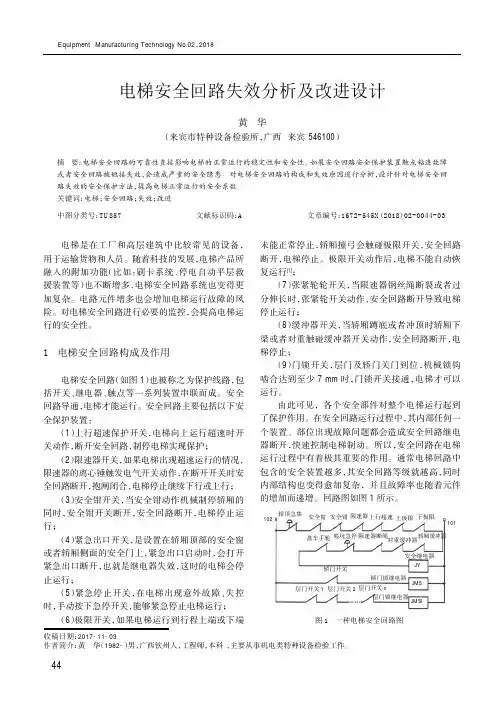

Equipment Manufacturing Technology No.02，2018电梯是在工厂和高层建筑中比较常见的设备，用于运输货物和人员。

随着科技的发展，电梯产品所融入的附加功能（比如：刷卡系统、停电自动平层救援装置等）也不断增多，电梯安全回路系统也变得更加复杂。

电路元件增多也会增加电梯运行故障的风险。

对电梯安全回路进行必要的监控，会提高电梯运行的安全性。

1电梯安全回路构成及作用电梯安全回路（如图1）也被称之为保护线路，包括开关、继电器、触点等一系列装置串联而成。

安全回路导通，电梯才能运行。

安全回路主要包括以下安全保护装置：（1）上行超速保护开关，电梯向上运行超速时开关动作，断开安全回路，制停电梯实现保护；（2）限速器开关，如果电梯出现超速运行的情况，限速器的离心锤触发电气开关动作，在断开开关时安全回路断开，抱闸闭合，电梯停止继续下行或上行；（3）安全钳开关，当安全钳动作机械制停轿厢的同时，安全钳开关断开，安全回路断开，电梯停止运行；（4）紧急出口开关，是设置在轿厢顶部的安全窗或者轿厢侧面的安全门上，紧急出口启动时，会打开紧急出口断开，也就是继电器失效，这时的电梯会停止运行；（5）紧急停止开关，在电梯出现意外故障、失控时，手动按下急停开关，能够紧急停止电梯运行；（6）极限开关，如果电梯运行到行程上端或下端未能正常停止，轿厢撞弓会触碰极限开关，安全回路断开，电梯停止。

极限开关动作后，电梯不能自动恢复运行[1]；（7）张紧轮轮开关，当限速器钢丝绳断裂或者过分伸长时，张紧轮开关动作，安全回路断开导致电梯停止运行；（8）缓冲器开关，当轿厢蹲底或者冲顶时轿厢下梁或者对重触碰缓冲器开关动作，安全回路断开，电梯停止；（9）门锁开关，层门及轿门关门到位，机械锁钩啮合达到至少7mm 时，门锁开关接通，电梯才可以运行。

由此可见，各个安全部件对整个电梯运行起到了保护作用。

在安全回路运行过程中，其内部任何一个装置、部位出现故障问题都会造成安全回路继电器断开，快速控制电梯制动。

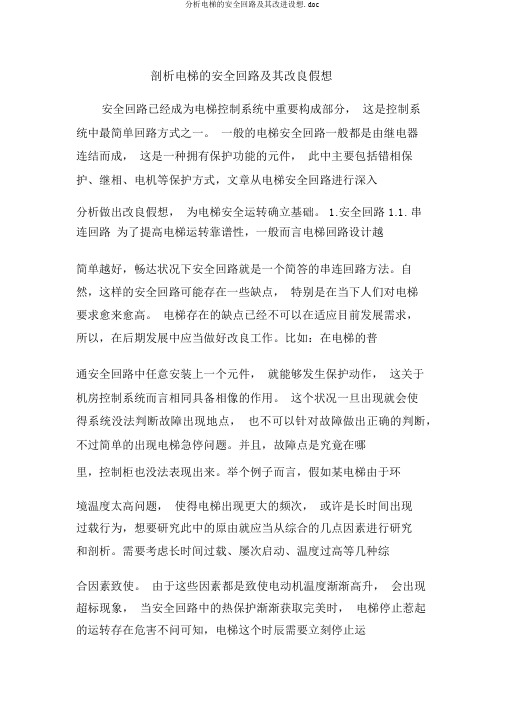

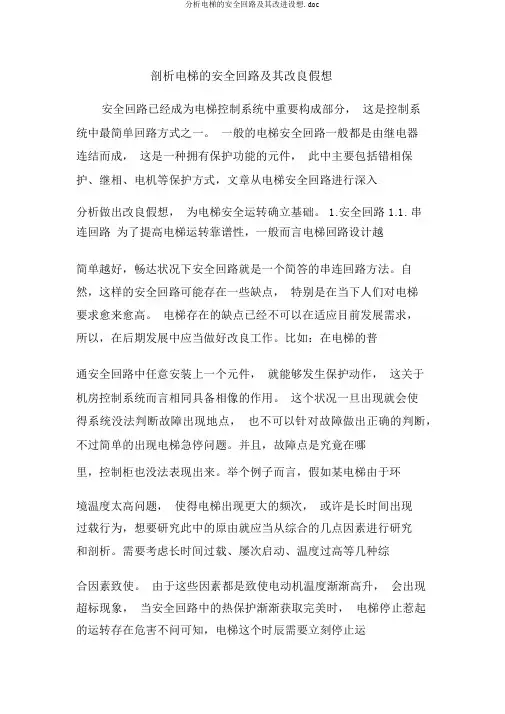

剖析电梯的安全回路及其改良假想安全回路已经成为电梯控制系统中重要构成部分，这是控制系统中最简单回路方式之一。

一般的电梯安全回路一般都是由继电器连结而成，这是一种拥有保护功能的元件，此中主要包括错相保护、继相、电机等保护方式，文章从电梯安全回路进行深入分析做出改良假想，为电梯安全运转确立基础。

1.安全回路 1.1. 串连回路为了提高电梯运转靠谱性，一般而言电梯回路设计越简单越好，畅达状况下安全回路就是一个简答的串连回路方法。

自然，这样的安全回路可能存在一些缺点，特别是在当下人们对电梯要求愈来愈高。

电梯存在的缺点已经不可以在适应目前发展需求，所以，在后期发展中应当做好改良工作。

比如：在电梯的普通安全回路中任意安装上一个元件，就能够发生保护动作，这关于机房控制系统而言相同具备相像的作用。

这个状况一旦出现就会使得系统没法判断故障出现地点，也不可以针对故障做出正确的判断，不过简单的出现电梯急停问题。

并且，故障点是究竟在哪里，控制柜也没法表现出来。

举个例子而言，假如某电梯由于环境温度太高问题，使得电梯出现更大的频次，或许是长时间出现过载行为，想要研究此中的原由就应当从综合的几点因素进行研究和剖析。

需要考虑长时间过载、屡次启动、温度过高等几种综合因素致使。

由于这些因素都是致使电动机温度渐渐高升，会出现超标现象，当安全回路中的热保护渐渐获取完美时，电梯停止惹起的运转存在危害不问可知，电梯这个时辰需要立刻停止运行。

假如这个时候发现轿厢所属的地点在于两个层站之间，这个时辰乘客便会被封闭在轿厢中，这个时候只好等候外面营救。

如果电梯出现故障时向来处于高速运转状态下，那么还会出现停止冲击问题。

这些都会使得乘客遇到不一样程度的慌张和不适，一般而言电梯在运转中它能够连续运转到近来的一层，而后在渐渐打开电梯门，放行乘客。

这个环节达成以后，电梯才会启动紧迫预报信号，等候故障办理人员来办理，或许以另一种形式出现，电梯冷却以后再进行从头启动。

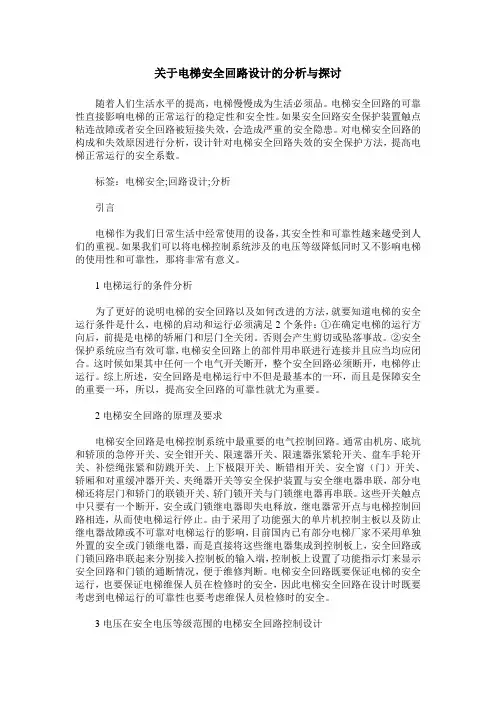

关于电梯安全回路设计的分析与探讨随着人们生活水平的提高，电梯慢慢成为生活必须品。

电梯安全回路的可靠性直接影响电梯的正常运行的稳定性和安全性。

如果安全回路安全保护装置触点粘连故障或者安全回路被短接失效，会造成严重的安全隐患。

对电梯安全回路的构成和失效原因进行分析，设计针对电梯安全回路失效的安全保护方法，提高电梯正常运行的安全系数。

标签：电梯安全;回路设计;分析引言电梯作为我们日常生活中经常使用的设备，其安全性和可靠性越来越受到人们的重视。

如果我们可以将电梯控制系统涉及的电压等级降低同时又不影响电梯的使用性和可靠性，那将非常有意义。

1电梯运行的条件分析为了更好的说明电梯的安全回路以及如何改进的方法，就要知道电梯的安全运行条件是什么，电梯的启动和运行必须满足2个条件：①在确定电梯的运行方向后，前提是电梯的轿厢门和层门全关闭。

否则会产生剪切或坠落事故。

②安全保护系统应当有效可靠，电梯安全回路上的部件用串联进行连接并且应当均应闭合。

这时候如果其中任何一个电气开关断开，整个安全回路必须断开，电梯停止运行。

综上所述，安全回路是电梯运行中不但是最基本的一环，而且是保障安全的重要一环，所以，提高安全回路的可靠性就尤为重要。

2电梯安全回路的原理及要求电梯安全回路是电梯控制系统中最重要的电气控制回路。

通常由机房、底坑和轿顶的急停开关、安全钳开关、限速器开关、限速器张紧轮开关、盘车手轮开关、补偿绳张紧和防跳开关、上下极限开关、断错相开关、安全窗（门）开关、轿厢和对重缓冲器开关、夹绳器开关等安全保护装置与安全继电器串联，部分电梯还将层门和轿门的联锁开关、轿门锁开关与门锁继电器再串联。

这些开关触点中只要有一个断开，安全或门锁继电器即失电释放，继电器常开点与电梯控制回路相连，从而使电梯运行停止。

由于采用了功能强大的单片机控制主板以及防止继电器故障或不可靠对电梯运行的影响，目前国内已有部分电梯厂家不采用单独外置的安全或门锁继电器，而是直接将这些继电器集成到控制板上，安全回路或门锁回路串联起来分别接入控制板的输入端，控制板上设置了功能指示灯来显示安全回路和门锁的通断情况，便于维修判断。

浅析电梯安全回路中门锁回路故障检测方法电梯作为现代社会中不可或缺的交通工具，其安全性尤为重要。

在电梯安全系统中，门锁回路是一个至关重要的部分，一旦出现故障就可能对乘客造成伤害，因此对门锁回路故障的检测方法至关重要。

本文将从电梯安全回路的基本原理入手，浅析门锁回路故障的检测方法，以期能够为相关人员提供一些参考和帮助。

我们需要了解一下电梯安全回路的基本原理。

在电梯的安全回路中，门锁回路是用来控制电梯门的开合运行的。

当电梯门关闭时，门锁回路会自动锁住，避免乘客在行驶过程中因为门意外打开而造成危险。

门锁回路的正常运行对于电梯的安全性尤为重要。

那么，在实际的工作中，门锁回路可能会出现哪些故障呢？常见的故障包括门锁失灵、门锁张紧力不足、门锁传感器故障等等。

为了及时发现这些故障并进行修复，我们需要相应的检测方法来帮助我们及时发现问题。

我们可以通过外观检查来初步判断门锁回路是否正常。

外观检查主要包括观察门锁组件是否有损坏、松动或者异物堵塞。

门锁组件包括门锁装置、门锁电路、门锁传感器等。

如果在外观检查中发现有异常情况，及时进行修复或更换是非常必要的。

我们可以借助专业的检测仪器来进一步检测门锁回路的运行情况。

比如可以使用万用表来检测门锁电路是否正常，使用电压表来检测门锁的供电情况等等。

通过仪器检测，可以更加具体地找出门锁回路中存在的问题，并进行有针对性的修复。

我们还可以利用故障排除法来检测门锁回路的故障。

故障排除法主要是通过逐个排除可能存在故障的部位来找到问题所在。

我们可以先检测门锁传感器是否正常运行，如果传感器正常，那么可能存在问题的地方就在于门锁装置或者门锁电路上。

通过逐步排除，我们可以找到门锁回路中的故障并加以修复。

门锁回路的故障检测方法是多方面的，需要综合运用外观检查、仪器检测以及故障排除法。

由于电梯门锁回路的重要性，我们还需要加强对电梯安全回路的维护和管理，定期对门锁回路进行检测，及时发现并修复存在的问题。

电梯安全回路分析电梯作为一种常见的垂直交通工具，在现代生活中得到了广泛的应用。

在日常使用中，我们必须要保证电梯的安全运行，其中一个重要的因素就是电梯的安全回路。

本文将从电梯安全回路的定义、作用、常见问题及其解决办法等方面进行分析，以期为广大读者提供一些电梯安全运行方面的参考和帮助。

安全回路的定义和作用安全回路是指一个闭合电路，在电梯发生异常情况时自动打开，停止电梯的运行，以达到保护人身安全的目的。

比如，当电梯超载、运行速度过快或过慢、电机过热等情况出现时，安全回路将立即启动，停止电梯的运行，以便进行相应的检修和维修。

安全回路在电梯的安全运行中起着至关重要的作用。

在电梯设备中，安全回路可检测各种工作环境的变化，一旦检测到电梯运行状态异常，就会自动切断电源，停止电梯的运行，以确保人身安全。

因此，安全回路是电梯保证人身安全的最重要途径。

安全回路的常见问题及其解决办法在实际使用中，安全回路也可能会出现一些问题，这些问题可能会影响电梯的正常运行和保障人身安全。

接下来，我们将从几个常见问题进行分析，并提供相应的解决办法：1. 安全回路失效安全回路失效是电梯运行过程中最常见的问题之一。

安全回路失效可能是由于回路开关故障、电源故障、电机烧毁等原因导致的。

一旦发生安全回路失效，电梯就无法及时检测到异常情况，进而可能导致电梯卡人、超载等安全问题。

解决办法：针对安全回路失效的情况，我们需要采取以下措施：•对电梯设备进行定期检测和维护，确保安全回路处于正常工作状态；•对安全回路进行定期检测，发现问题及时更换设备，避免出现安全隐患；•在电梯设备中设置备用安全回路，一旦主安全回路出现故障，备用安全回路能够及时切换。

2. 安全回路误动作安全回路的误动作是指在电梯正常运行时，安全回路错误地认为出现了异常情况，而自动切断了电源，使电梯处于紧急停止状态，进而可能导致乘客受伤等安全问题。

解决办法：避免安全回路误动作的方法包括：•对安全回路进行定期检测和维护，确保安全回路处于正常工作状态；•对安全回路设备进行合理的配置和调试，避免误动作的发生；•在电梯中设置状态反馈装置，及时反馈电梯的运行状态，避免误判断。

电梯安全回路分析一、电梯安全回路:中华人民共和国国家标准电梯制造与安装安全规范(GB7588-2003)规定:电梯安全回路指串联所有电气安全装置的回路。

当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。

二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。

把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。

100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器(包括急停继电器KJT和门联锁继电器KMB)失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。

电梯安全回路图参见图1。

图1. 电梯安全回路三、电梯安全回路的安全部件开关:1、限速器开关(包括限速器断绳开关)——当电梯的速度超过额定速度一定值(至少等于额定速度的115,)时，其动作能导致安全钳起作用的安全装置。

2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。

三处检修开关互锁，防止误动作，保证维修人员的安全。

3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。

在缓冲器(一种用来吸收轿厢和对重动能的弹性缓冲安全装置。

)动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。

4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。

该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。

两款电梯安全回路浅析摘要：电梯作为现代高层建筑的垂直交通工具，其安全运行一直备受关注。

电梯的安全运行靠的是由一系列的安全机械部件及其相应的电气安全开关实现的。

当电梯发生各种意外情况时能保证机器能快速反应实现机械电气联动安全保护。

而电气方面保护主要是由电梯的安全回路来保障。

经调查表明电梯发生的故障中50%以上发生在安全回路上。

所以其重要性一直备受关注。

关键词：电梯；安全回路；电压负反馈1第一款电梯安全回路特点电梯用得最多最常见的一种安全回路（如图1）。

从图可以看出安全回路是由各种安全开关串联组成的。

其中包括静态开关组和动态开关组。

静态开关组与动态开关组也是串联的由同一个供电电源进行供电。

其中静态开关组主要包括各种检测开关如：上下极限开关，机房急停开关，限速器开关，底坑急停开关，轿顶急停开关，轿厢急停开关；这类开关在正常的使用过程中是闭合的。

只有当紧急情况下此类开关才动作以保障轿厢内人员安全。

而动态开关组包括：轿门锁开关，厅门锁开关。

此类开关在正常运行时既要频繁通断又要在紧急情况时能及时断开保证安全。

而在安全回路的末端是驱动电梯的运行接触器。

保证此接触器动作的可靠性至关重要。

图1第一款电梯安全回路接线图2第一款安全回路的分析第一，电梯静态开关组广泛分布于从机房到井道到底坑甚至还有轿厢，整个回路较长；再加上动态回路，和楼层高度的增加。

一个完整的电梯安全回路往往有几十或者上百甚至几百米的长度。

众所周知，电流流经传输导线时会产生电压降，而传输导线上的电压降常常被忽视。

如果回路需要经过150米导线向运行接触器供电，接触器所需电流为1A。

按照“线径电流对照表”，一般选择0.75mm2线径的导线但是，根据导线截面积设计式 S=IL/（54.4U）（式中S-导线设计的截面积。

I导线通过的最大电流。

U-导线允许的压降。

L导线长度）可以知道，长度150m、线径0.75mm2的导线上流过4A电流时，会产生4.90V的电压降这意味着从电源输出的DC48V电压到达导线末端的运行接触器时只有DC43.09V。
