电梯安全回路电梯安全回路是指电梯系统中的一种重要保障措施，用于监测和保护电梯运行过程中的安全。
电梯作为一种特殊的交通工具，负责承担人员和货物的运输任务，因此其安全性尤为重要。
电梯安全回路通过不断监测和检测电梯各个环节的运行情况，及时发现并解决可能出现的安全隐患和故障，保证电梯的安全运行。
首先，电梯安全回路中的最基本的环节是电梯的门系统。
电梯门是乘客进出电梯的通道，它的开关状态必须与电梯的运行状态相匹配，以确保乘客的安全。
因此，电梯门系统中必须安装一个称为“电梯门检测开关”的装置，通过检测门的状态，及时发出信号，控制电梯门的开关动作。
当乘客在门未完全关闭的情况下进入电梯时，电梯门检测开关能够及时感知到，并迅速关闭电梯门，避免人员受伤。
其次，电梯安全回路中的另一个重要环节是电梯的行程检测系统。
电梯在运行过程中，需要准确地掌握电梯的位置，以便安全地到达目标楼层。
因此，电梯行程检测系统必须准确记录电梯的位置，并及时发出信号，告知电梯控制系统下一步的操作。
电梯行程检测系统通常采用编码器探测电梯的行进方向和位置，确保电梯的运行不发生超界、失控等危险情况。
此外，电梯安全回路还包括了电梯的超载检测系统。
电梯在运行过程中，需要承担一定的重量，超过了电梯的额定载重能力，就会带来安全隐患。
因此，电梯超载检测系统必须监测电梯内的载重情况，并在超载时发出警报信号，防止电梯继续运行，保护电梯和乘客的安全。
电梯超载检测系统通常使用压力传感器或称重传感器，根据载重情况实时检测电梯的负载情况。
最后，电梯安全回路还包括了电梯的故障监测系统。
电梯作为一种机电设备，难免会发生各种故障情况，例如电梯驱动系统故障、电梯电气系统故障等。
为了及时发现和解决这些故障，保证电梯的安全运行，电梯安全回路中需要安装故障监测系统。
故障监测系统通过监测电梯的各种运行参数，例如电流、电压、温度等，及时判断电梯是否存在故障，如果发现故障，及时发出警报信号，以便维修人员及时处理。
电梯门锁安全回路接地故障防护问题分析电梯的电气安全装置接地故障保护看似比较简单，实际上要求是多方面的。
首先要求各电气安全装置的电路绝缘要符合标准要求，不会轻易造成自身短接和对地短接，从而失去自身的有效性；其次要求一旦造成接地故障状态了，应满足上述的规定。
因此，如何通过检测手段来及早发现电气安全回路中的隐患，从根源上防止此类事故已成为电梯行业的一个重要课题。
标签：电梯；电气安全回路；故障检测一、门锁安全回路故障的检测方法（一）通过安装门锁保护装置判断回路状态某电梯有限公司的一个发明专利通过对厅门电气安全回路进行了改进，在相邻两个门锁开关之间串联一个由三极管、电容、电阻、继电器和整流电路等组成的門锁保护装置。
此门锁保护装置采用电位差比较法，当层门关闭，层门门锁开关接通后，工作电压UAC 进入安全装置，在三极管TD 形成基极电流Ib，发射极e 接地，从而形成回路，当三极管饱和，集电极 b 和发射极导通，发光二极管HL 点亮，继电器J 线圈工作，继电器J 触点接通，门锁回路导通，电梯正常运行。
当门锁回路对地短路或者断路时，厅门电气安全回路和接地线的地位接近，三极管不能工作，继电器断开，二极管HL 灭，厅门电气安全回路断开，电梯不能运行。
因此就可以通过观察二极管是否点亮，定位厅门电气安全回路的故障位置。
（二）通过测量安全回路的电压/ 电阻判断回路状态通过光敏传感器检测门联锁电路电气触点的拉弧的次数、强度和发生的概率判断厅门锁触点的工作状态，并预测厅门锁触点发生故障的可能性。
检测装置通过在电气安全回路中安装电压测量器，分别测量安全电路、厅门锁回路，轿门锁回路的电压值，并通过比较得出电气安全回路是否被短接。
同理，通过测量安全电路、厅门锁回路，轿门锁回路的电阻值，同样可以判断电气安全回路是否被短接。
但是无论是通过测量安全回路电压还是安全回路电阻，此种方法的缺点在于只能判断厅门锁回路、轿门锁回路等是否被整体短接，而无法具体判断是哪一层的门锁或者哪一个安全电气装置被短接。
安全管理编号：YTO-FS-PD786电梯安全回路分析通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards电梯安全回路分析通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯门回路检测功能分析及检验方法蒋晨发布时间：2023-06-29T06:44:26.490Z 来源：《工程建设标准化》2023年8期作者：蒋晨[导读] 电梯门回路检测功能是电梯的一个重要安全保护功能，用于电梯在正常运行时，当曳引机上的制动器未释放时，或在被强制关门的情况下，轿厢或对重未到位时，为防止电梯门因不能完全打开而发生意外，必须由控制系统对电梯门电路进行检测，以确保电梯门处于关闭状态。
它主要包括检测门锁回路是否有被打开的可能、检测曳引机制动器是否释放、检测轿厢或对重是否到位等。
这种安全保护功能是保证电梯安全运行的重要措施。
江苏省特种设备安全监督检验研究院镇江分院江苏镇江 212000摘要：电梯门回路检测功能是电梯的一个重要安全保护功能，用于电梯在正常运行时，当曳引机上的制动器未释放时，或在被强制关门的情况下，轿厢或对重未到位时，为防止电梯门因不能完全打开而发生意外，必须由控制系统对电梯门电路进行检测，以确保电梯门处于关闭状态。
它主要包括检测门锁回路是否有被打开的可能、检测曳引机制动器是否释放、检测轿厢或对重是否到位等。
这种安全保护功能是保证电梯安全运行的重要措施。
关键词：电梯门；回路；检测功能；检验方法一、电梯门回路检测功能分析在电梯电气控制系统中，门回路是最容易被忽视的一个环节。
门回路的检验，主要是通过观察和测量开关的动作情况，来判断是否正常。
但是开关动作是否正常，又涉及多种因素。
如何保证开关动作的可靠性，是电梯安全运行的重要保障。
通常电梯门开关都有一个常闭触点和一个常开触点，在电梯的日常使用中，开关之间是不能断开的。
所以当开关的任何一个触点被断开时，电梯门也就无法打开。
因此在检验时，通过对开关触点状态和动作情况进行检查，可以判断出电梯门回路是否正常。
图 1 门回路检测电气原理图在电梯运行过程中，当电梯门处于正常关闭状态时，门上的门锁电路处于断开状态，同时轿厢上的限位开关动作。
此时，当电梯门在轿厢开门过程中被打开时，限位开关会动作使电梯门上的门锁电路闭合。
电梯电气安全回路故障检测摘要：电梯是人们日常出行以及货物运输的重要设施，近年高层建筑以及大型商业综合楼的建设发展下，对电梯设施提出了更高需求。
电梯设施作为消耗型设施，运行过程中由于内部设施之间存在磨损问题，极易造成电气系统以及相关终端部件出现稳定失效现象，导致部分驱动功能无法正确执行指令，严重可能产生失速、异常开关以及控制精度不足问题，影响人们身心安全。
为了确保电梯运行安全，根据电梯电气安全回路的结构组成及工作原理，介绍了常见的电气安全回路故障检测法，为后期检验工作的开展提供参考。
关键词：电梯；电气；安全回路；故障；检测引言电梯安全回路及其接地保护是电梯安全运行的重要保障措施。
当电梯安全回路接地保护功能缺失，安全回路绝缘受到破坏而漏电接地时，会影响电梯安全运行，例如出现电梯开门走梯等，严重危及乘客的生命安全。
1电梯电气故障检测的重要性1.1保障电梯安全运行随着电梯智能化程度的提升，虽然改变了传统电梯的故障频发的格局，但也在一定程度上增加了故障检测的要求。
一旦电梯电气控制系统出现故障，势必会诱发严重的安全隐患和风险，给居民的出行安全造成巨大损失[1]。
因此，在电梯技术发展的同时，相应的故障检测与维修技术应同步跟进，确保电梯日常常见故障能够得到有效控制和及时排除，提升电梯使用的安全性。
尤其是电梯电气控制系统作为主控单元，更应当时刻保持运行安全，通过有效的故障检测与维修，提升运行的质量和效率。
1.2维护居民人身安全在高层建筑施工完毕及电梯安装完成后，应进行定期的维护与检测。
一旦电气控制系统出现电路问题、元件老化等故障，不仅会影响电梯的运行效率，更会大幅增加安全风险。
因此，应当针对电梯运行安全进行全面检测，加强电气控制系统的故障诊断与维修，实现对电梯运行状态的实时监测，根据元件寿命实施定期更换，出现故障第一时间给予解决，避免电梯安全事故的发生。
2常见电梯电气安全回路故障一般情况下，电梯电气安全回路出现得最多的故障就是因回路中的安全开关动作而造成的安全回路不通。
电梯电气安全回路故障分析及检验摘要：现今，电梯与社会的发展、人们的生活息息相关、密不可分。
电梯的安全性问题理应得到足够的重视。
电梯故障的出现，将会直接影响设备的正常运行以及威胁乘客的人身安全。
在众多电梯事故中，很大一部分都是由于电气安全回路出现故障而造成的。
因此，如何及时的发现并解决电梯电气安全回路故障问题，是避免事故发生的重点。
基于以上情况，本文对电梯电气安全回路故障及检验进行分析与探究。
关键词：电梯；电气安全回路；故障分析；检验引言：电梯是属于特种设备，从电梯的生产出厂、安装改造、修理维护、管理使用等各个环节都要受到特种设备主管部门的监察。
近些年高层建筑数量快速增加，电梯使用越来越频繁，因此故障出现几率也在呈现不断上升的态势。
电梯正常投入使用后，相关维护保养人员、检验检测人员、使用管理人员在做好日常性的维护保养、检验检测、管理使用等工作以外，还应充分的了解电梯电气安全回路的构成、故障的查找与分析。
作为技术人员可通过对电气安全回路的现场查看，做相关的试验或者通过一些检测仪器设备，来对电气安全回路进行故障排查与分析。
1.电梯运行条件和安全回路分析电梯启动与运行需满足两个条件：第一，电梯在收到运行指令后，电梯所有的轿门、层门都必须处于关闭状态；第二，电梯电气安全回路处于接通状态。
电梯安全回路系统，是由继电器并同时串联多个电气安全开关或电气触点所构成的，安全回路中的所有开关装置都是采用串联的方式来连接，当只有所有开关装置全部都接通后，安全回路才导通，继电器得电吸合，电梯才能得电运行。
如其中有一个开关装置处于断开位置，安全回路也处于断开状态，继电器不吸合，电梯不会被启动运行。
2.电梯电气安全回路失效原因1）安全开关故障。
电梯经过长时间运行，特别是一些使用年限比较久的老旧电梯，电气安全回路中的各种线路、安全开关、电气触点、电气元件等可能会因为自身的老化、接触不良和疲劳损伤等情况而出现安全隐患或发生安全回路的故障。
电梯安全回路接地故障防护问题探讨摘要：作为高层内部一个必不可少的载人工具，电梯的安全问题也得到了人们越来越多的关注。
由于电梯事故的发生率逐渐上升，在长期观察后，检修人员发现大部分电梯事故的导火索都是电梯安全回路接地故障，为了确保电梯安全运行，尽可能地降低电梯事故的概率，就要处理好电梯安全回路接地故障，找出故障的基本原因，并给出针对性的保护措施，才能让电梯安全运行。
关键词：电梯；安全回路；接地故障；防护问题1安全回路接地故障的主要原因1.1电气安全装置故障由于电梯的主要工作模式是自动化控制，因此，要确保电梯的安全运行，必须对其进行实时监测，所以电梯的安全回路是非常有必要的。
各种电气安全装置构成了电梯的安全回路，当电梯出现故障时，采用电气安全装置，能在紧急情况下断开安全回路，进而断开电梯运行主接触器，从而实现电梯的制停，这样才能保障电梯设备和乘客的人身安全。
如果某个电气安全装置发生故障，导致短路致使附近的金属部件带电，此时安全回路接地保护使电梯的接地熔断器断开，安全回路失去供电，电梯就会停止运行。
1.2安全回路接地线路阻值增大由于一些安装或维护人员不能正确识别或判断出可能出现的接地故障和接线部位，无法采取有效的接地措施来防止出现短路。
而且，尽管可以找到合适的连接点，但是采用了不合适的方法，例如曳引机、层门等容易发生漏电的金属外壳，串接在保护线末端等，在这种情况下，一方面使接地线路变长，另一方面金属外壳和导线相比本身电阻值较大，从而使接地保护线路电阻值增大，当发生接地故障时，不能起到切断短路保护的作用，无法保证电梯的安全运行。
2电梯回路接地的目的电梯回路接地的目的是为了保障电梯系统的安全和稳定运行。
电梯回路是指电梯中控制电路的总称，包括电机控制回路、信号控制回路、安全回路等。
在电梯回路中，正常情况下，电压应该是在一定范围内变化的，但如果出现电压过高或过低的情况，就可能会导致电梯出现故障或安全事故，从而严重威胁乘客的生命安全。

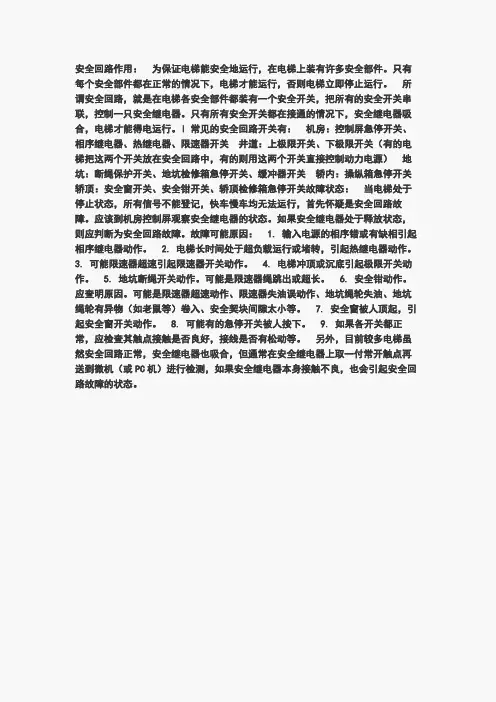

安全回路作用：为保证电梯能安全地运行，在电梯上装有许多安全部件。
只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。
所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。
只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。
l 常见的安全回路开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态，则应判断为安全回路故障。
故障可能原因： 1. 输入电源的相序错或有缺相引起相序继电器动作。
2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。
3. 可能限速器超速引起限速器开关动作。
4. 电梯冲顶或沉底引起极限开关动作。
5. 地坑断绳开关动作。
可能是限速器绳跳出或超长。
6. 安全钳动作。
应查明原因。
可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。
7. 安全窗被人顶起，引起安全窗开关动作。
8. 可能有的急停开关被人按下。
9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。
另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。
电梯安全回路中门锁回路故障检测方法分析摘要：电梯电气安全回路属于电梯电气控制系统的一部分，控制电路一般由各种电气开关、保护电气触点和控制继电器通过导线连接组成，电梯工作时主要通过电路中控制继电器线圈的得电与失电，为主回路提供导通和切断两种信号，从而控制电梯主机运行、轿厢运动，以实现自动控制的目的。
门锁、限速器等电气开关触点变形、导线绝缘层失效、周围环境湿度大、维护过程中失误等原因都可能导致电气安全回路接地故障。
关键词：电梯；安全回路；门锁回路；故障检测方法引言：在当前，城市中的建筑物高度在不断地增加，这一方面是经济发展、技术进步的趋势使然，另一方面也与城市用地紧张的问题相联系。
在这一背景下，电梯在建筑物中的作用也就更加凸显出来。
电梯本身是一项具有较高风险的设备，一旦发生事故，将对人们的生命安全造成极大威胁，就国家公布数据来看，电梯事故中，因为电气安全装置问题占据多数，因此怎样及时地发现并解决电气回路中的问题是今后电梯行业发展需要重点攻克的难点所在。
1 安全回路故障的检测方法1.1通过测量安全回路的电压/电阻判断回路状态发明专利《一种电梯门联锁电路/安全电路故障检测装置及方法》通过测量电气安全回路各个部分电压值的大小，判断各电气安全装置是否被短接，并通过光敏传感器检测门联锁电路电气触点的拉弧的次数、强度和发生的概率判断厅门锁触点的工作状态，并预测厅门锁触点发生故障的可能性。
检测装置通过在电气安全回路中安装电压测量器，分别测量安全电路、厅门锁回路，轿门锁回路的电压值，并通过比较得出电气安全回路是否被短接。
无论是通过测量安全回路电压还是安全回路电阻，此种方法的缺点在于只能判断厅门锁回路、轿门锁回路等是否被整体短接，而无法具体判断是哪一层的门锁或者哪一个安全电气装置被短接。
通过在厅门电气触点对面，轿门门头上安装一个光敏传感器，对层门触点的拉弧现象进行检测并计数，并以此作为依据判断层门触点的状态。
当层门触点在短时间内发生多次拉弧现象，说明层门门锁故障概率比较高，控制器报警，具体的报警阈值，由实际情况而定。
电梯安全回路分析及故障判断⽅法 电梯现在已经普遍到了每个地⽅，⼏乎哪⾥都是可以看到电梯的，那么对于电梯的安全回路问题你知道该怎么进⾏故障判断吗?以下是店铺为你整理的电梯安全回路分析及故障判断，希望能帮到你。
电梯安全回路分析及故障判断 ⼀、电梯安全回路⼯作原理 由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联⼀起，控制急停继电器KJT，只要安全部件中有任何⼀只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送⼊主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应⽤110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则⾃动切断116号线，使后⾯所有通过116号控制的继电器(包括急停继电器KJT和门联锁继电器KMB)失电，从⽽使电梯不能运⾏启动或停⽌运⾏,以达到安全保护的⽬的。
⼆、安全回路作⽤ 为保证电梯能安全地运⾏，在电梯上装有许多安全部件。
只有每个安全部件都在正常的情况下，电梯才能运⾏，否则电梯⽴即停⽌运⾏。
所谓安全回路，就是在电梯各安全部件都装有⼀个安全开关，把所有的安全开关串联，控制⼀只安全继电器。
只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运⾏。
常见的安全回路开关有： 机房：控制屏急停开关、相序继电器、热继电器、限速器开关; 井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则⽤这两个开关直接控制动⼒电源); 地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关; 轿内：操纵箱急停开关; 轿顶：安全窗开关、安全钳开关; 轿顶检修箱急停开关故障状态：当电梯处于停⽌状态，所有信号不能登记，快车慢车均⽆法运⾏，⾸先怀疑是安全回路故障。
电梯工作安全回路的原理
好的,我将详细解释电梯工作安全回路的原理:
1. 电梯安全回路是为了防止电梯发生危险状况而设置的保护装置,通常采用电气、电子元件构成。
2. 当电梯发生异常时,安全回路可以切断电梯动力系统的电源,使电梯停止运行。
3. 常见的安全回路有过速保护回路、断丝保护回路、门锁保护回路等。
4. 过速保护回路可以检测电梯运行过快,当超过设定速度时,即刻切断动力电源,
使电梯减速停止。
5. 断丝保护回路包含可以烧断的薄金属丝,电流过大时丝线烧断,从而切断电路,
避免设备损坏。
6. 门锁保护回路可以监测电梯门是否正确关闭,如果门未关闭就启动,可以防止
危险。
7. 这些保护回路采用串联和并联方式连接,任一回路动作都可以切断电源,使电
梯停止。
8. 还有缓冲器保护回路、上下限位回路等,当电梯超出行程范围或缓冲器故障时,可以应急制动或切断动力。
9. 电梯停运后,需要维修人员检查并解除各保护回路,才能恢复运行。
10. 电梯安全回路的设置对保障乘客和设备安全至关重要,必须完好可靠。
综上所述,这就是电梯工作安全回路的主要原理。
电梯安全回路设计及故障分析发表时间：2019-05-28T17:22:00.567Z 来源：《建筑学研究前沿》2019年3期作者：刘学雨[导读] 随着社会的进步，电梯在人们的日常生活中越来越被普遍使用，而乘梯过程中的安全也越来越受到物业及业主的重视，安全回路作为电梯正常运行中的重要回路，在电梯安全运行及监测中起着重要的作用，只有回路中每个安全部件都正常的情况下，电梯才能正常运行。
摘要：随着社会的进步，电梯在人们的日常生活中越来越被普遍使用，而乘梯过程中的安全也越来越受到物业及业主的重视，安全回路作为电梯正常运行中的重要回路，在电梯安全运行及监测中起着重要的作用，只有回路中每个安全部件都正常的情况下，电梯才能正常运行。
而据统计安全回路故障率在整个电梯运行过程中故障占比近5成，所以电梯安全回路合理设计及故障快速排查显得非常重要。
关键词：电梯；安全回路；故障0引言中华人民共和国国家标准电梯制造与安装安全规范GB7588-2003规定：电梯安全回路指串联所有电气安全装置的回路。
电梯安全回路的作用是：当电梯在使用过程中因某些部件出现问题或电梯的运行状态出现一些不安全因素或在维修时需要采取一些安全措施，从而切断电梯的控制电源终止电梯工作。
为了保障电梯安全运行及防治特殊工况下突发安全问题，需在电梯系统中安装许多安全部件，这些回路控制着一只安全继电器，只有回路中每个安全部件都正常的情况下，安全继电器吸合，电梯才能得电运行，否则电梯立即停止运行。
电梯安全回路的故障属于电梯电气常见故障，本文介绍了两个电梯重要的安全回路，即门锁回路及安全开关回路，讲解了这两种电梯安全回路的组成及设计思路，并对安全回路故障进行分析、提出检修方法。
1.门锁回路门锁回路是由轿门门锁开关（含后门）、层门门锁开关（含后门）、检修门开关、安全门开关、层门轿门连锁安全继电器串联组成。
电梯型式试验规则TSGT7007-2016 V6.2.8.7层门锁装置的电气防护：当轿厢在开锁区域内，轿门开启且层门门锁释放时，应当检测监察轿门关闭位置的电气安全装置、监察层门紧锁位置的电气安全装置和监控信号的正确动作。
电梯安全回路及其故障检查电梯安全回路简介电梯是现代人们生活中不可缺少的交通工具之一，但是如果没有安全保障措施，搭乘电梯也可能存在巨大的危险。
电梯安全回路是电梯中的一种安全保障措施，主要作用是在电梯运行过程中出现故障时能够及时停止电梯，保护人们的生命财产安全。
电梯安全回路的主要部件包括电气控制设备、安全电路、联锁装置等。
当电梯遇到紧急情况时，安全回路会立刻起作用，断电并制动电梯，以防止电梯继续下降或上升，造成伤害。
故障检查方法电梯安全回路很重要，但是在长期使用过程中可能会出现故障。
为确保电梯的安全运行，电梯管理员需要及时检查电梯安全回路的工作状态。
以下是一些常见的故障检查方法：1. 检查电梯开关门信号是否正常电梯开关门信号对电梯的运行非常重要。
在检查电梯安全回路时，需要检查开关门信号是否正常。
在开门时，门锁开关应该关闭，不应该出现门无法关上的情况；在关门时，门锁开关应该打开，门才能够关闭。
如果开关门信号出现问题，需要及时修理。
2. 检查紧急停止按钮是否正常紧急停止按钮是电梯安全回路中最重要的部分之一。
当电梯出现故障时，紧急停止按钮可以立即制动电梯。
在检查电梯安全回路时，需要检查紧急停止按钮是否正常，是否可以制动电梯。
如果紧急停止按钮出现问题，需要立即修理。
3. 检查联锁装置是否正常联锁装置是电梯安全回路中另一个重要部分。
在电梯运行过程中，联锁装置可以检测到电梯是否超载、是否开门等情况，并根据情况制动电梯。
在检查电梯安全回路时，需要检查联锁装置是否正常，是否可以及时检测到电梯运行过程中出现的问题，并及时制动电梯。
总结。
浅谈电梯电气安全回路故障检测方法【摘要】电梯电气安全回路是保证电梯运行安全的重要部分，一旦出现故障可能会导致严重后果。
对于电梯电气安全回路的故障检测方法至关重要。
本文就电梯电气安全回路的作用、故障危害、检测方法、常见故障及排除方法进行了详细探讨。
在文章中介绍了一些常见的电梯电气安全回路故障，例如电气连接松动、短路和断路等情况，同时还提出了相应的检测和排除方法。
通过本文的介绍，能够更好地了解电梯电气安全回路的重要性，以及如何进行有效的故障检测和排除。
在电梯行业中，重视安全回路故障的检测和排除对于保证乘客乘坐安全至关重要。
【关键词】电梯、电气安全回路、故障检测方法、危害、排除方法1. 引言1.1 引言电梯电气安全回路是电梯系统中至关重要的一部分，它主要负责监控和保护电梯在运行过程中的安全。
一旦电梯电气安全回路出现故障，就可能导致电梯在运行过程中出现各种危险情况，甚至造成事故。
及时检测和排除电梯电气安全回路的故障是至关重要的。
在日常维护和检修电梯时，我们需要采取一些有效的方法来检测电梯电气安全回路的故障，以确保电梯系统的正常运行。
本文将介绍一些常见的电梯电气安全回路故障检测方法，帮助读者更好地了解电梯电气安全回路的工作原理和故障排除技巧。
2. 正文2.1 电梯电气安全回路的作用电梯电气安全回路是电梯系统中非常重要的一部分，其作用主要是保障电梯在运行过程中的安全性。
电梯在运行时需要各种电气设备的配合才能正常运行，而电梯电气安全回路就是一个重要的保护系统，它可以监控电梯运行状态，及时发现故障并采取相应的措施，确保乘客和电梯的安全。
在电梯电气安全回路中，通常包括多种保护装置，比如电梯门的开闭检测、限速器的工作状态、电梯轿厢的位置等。
这些保护装置通过传感器和电路连接，一旦检测到异常情况，会立即发出信号并切断电梯的电源，从而防止事故的发生。
除了监控电梯的运行状态外，电梯电气安全回路还可以在紧急情况下启动相应的预案，比如紧急制动、撤离乘客等，以最大程度地减少事故造成的损失。
电梯安全回路分析电梯作为一种常见的垂直交通工具，在现代生活中得到了广泛的应用。
在日常使用中，我们必须要保证电梯的安全运行，其中一个重要的因素就是电梯的安全回路。
本文将从电梯安全回路的定义、作用、常见问题及其解决办法等方面进行分析，以期为广大读者提供一些电梯安全运行方面的参考和帮助。
安全回路的定义和作用安全回路是指一个闭合电路，在电梯发生异常情况时自动打开，停止电梯的运行，以达到保护人身安全的目的。
比如，当电梯超载、运行速度过快或过慢、电机过热等情况出现时，安全回路将立即启动，停止电梯的运行，以便进行相应的检修和维修。
安全回路在电梯的安全运行中起着至关重要的作用。
在电梯设备中，安全回路可检测各种工作环境的变化，一旦检测到电梯运行状态异常，就会自动切断电源，停止电梯的运行，以确保人身安全。
因此，安全回路是电梯保证人身安全的最重要途径。
安全回路的常见问题及其解决办法在实际使用中，安全回路也可能会出现一些问题，这些问题可能会影响电梯的正常运行和保障人身安全。
接下来，我们将从几个常见问题进行分析，并提供相应的解决办法：1. 安全回路失效安全回路失效是电梯运行过程中最常见的问题之一。
安全回路失效可能是由于回路开关故障、电源故障、电机烧毁等原因导致的。
一旦发生安全回路失效，电梯就无法及时检测到异常情况，进而可能导致电梯卡人、超载等安全问题。
解决办法：针对安全回路失效的情况，我们需要采取以下措施：•对电梯设备进行定期检测和维护，确保安全回路处于正常工作状态；•对安全回路进行定期检测，发现问题及时更换设备，避免出现安全隐患；•在电梯设备中设置备用安全回路，一旦主安全回路出现故障，备用安全回路能够及时切换。
2. 安全回路误动作安全回路的误动作是指在电梯正常运行时，安全回路错误地认为出现了异常情况，而自动切断了电源，使电梯处于紧急停止状态，进而可能导致乘客受伤等安全问题。
解决办法：避免安全回路误动作的方法包括：•对安全回路进行定期检测和维护，确保安全回路处于正常工作状态；•对安全回路设备进行合理的配置和调试，避免误动作的发生；•在电梯中设置状态反馈装置，及时反馈电梯的运行状态，避免误判断。
电梯安全回路分析
一、电梯安全回路：
中华人民共和国国家标准电梯制造与安装安全规范(GB7588-2003)规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理
由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V 直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器(包括急停继电器KJT和门联锁继电器KMB)失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯安全回路图参见图1。
三、电梯安全回路的安全部件开关：
1、限速器开关(包括限速器断绳开关)——当电梯的速度超过额定速度一定值(至少等于额定速度的115%)时，其动作能导致安全钳起作用的安全装置。
2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。
三处检修开关互锁，防止误动作，保证维修人员的安全。
3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。
在缓冲器(一种用来吸收轿厢和对重动能的弹性缓冲安全装置。
)动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。
4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。
应在轿厢或对重(如有)接触缓冲器之前起作用，并在缓冲器被压缩期间保持其动作状态。
对强制驱动的电梯，极限开关的作用是直接切断电动机和制动器的供电回路。
极限开关动作后，电梯不能自动恢复运行。
5、安全钳开关——检测限速器是否动作。
若限速器动作时，使轿厢或对重停止运行保持静止状态，并能夹紧在导轨的机械安全装置。
6、安全窗开关——指轿厢安全窗设有手动上锁的安全装置，如果锁紧失效，该装置能使电梯停止。
只有在重新锁紧后，电梯才有可能恢复运行。
7、厅门、轿门联锁开关——厅门、轿门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。
其作用是当电梯轿厢停靠在某层站时，其它层站的厅门是被有效锁紧的，如果一旦被开启电梯则不能正常启动或保持运行。
8、盘手轮开关(可选)——当电梯发生故障，轿厢停靠在两层站之间时，切断盘手轮开关，松开安全钳，转动盘手轮，可使轿厢到达较近的层站。
9、超速保护开关(可选)——能检测出上行轿厢的速度失控，并能使轿厢制停，或至少使其速度降低至对重缓冲器的设计范围。
四、安全回路作用
为保证电梯能安全地运行，在电梯上装有许多安全部件。
只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。
所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。
只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。
常见的安全回路开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源) 地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态，则应判断为安全回路故障。
故障可能原因：
1. 输入电源的相序错或有缺相引起相序继电器动作。
2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。
3. 可能限速器超速引起限速器开关动作。
4. 电梯冲顶或沉底引起极限开关动作。
5. 地坑断绳开关动作。
可能是限速器绳跳出或超长。
6. 安全钳动作。
应查明原因。
可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物(如老鼠等)卷入、安全契块间隙太小等。
7. 安全窗被人顶起，引起安全窗开关动作。
8. 可能有的急停开关被人按下。
9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。
另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机(或PC机)进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。
（注：范文素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
