课程名称<<维修电工技能训练>> 课程名称导线的X和T型连接课时6节授课日期2012年5月15日任课教师XXX目标群体11机电1班教学环境实训室学习目标知识目标:1．单股铜芯线的直线（X）和分支（T）型连接2．多股铜芯线的直线（X）和分支（T）型连接职业通用能力目标: 精通各种导线的直线和分支连接并熟练操作制造业通用能力目标: 组织、沟通、协调能力的培养学习重点单股、多股铜芯线的X和T型连接学习难点单股、多股铜芯线的X和T型连接的动作要领及实作教法、学法讲授引导法、实物操作演示法、多媒体观看法教学准备教师：电工工具、单股、七股铜芯线学生：电工工具箱、维修电工书、实训报告册实训器材电工刀、单股铜芯线、七股铜芯线、剥线钳、斜口钳、尖嘴钳实训图多股导线的X和T型连接单股导线的X和T型连接铜芯导线的连接引入：导线的连接是电工的基本操作技能之一。
导线连接质量的好坏，直接关系着电路和设备能否可靠、安全地运行。
对导线的基本要求是：电接触良好，有足够的机械强度，接头美观，绝缘恢复正常。
一、旧课复习（所涉及内容）1．常用工具的使用及注意事项电工刀、尖嘴钳、剥线钳、斜口钳2．导线绝缘层的剖削方法1）塑料硬线绝缘层的剖削2）塑料软线绝缘层的剖削3）塑料护套线绝缘层的剖削4）橡皮线绝缘层的剖削5）花线绝缘层的剖削二、新课展开（理论讲解）当导线不够长或要分接支路时，就要进行导线与导线的连接。
常用的导线的芯线有单股、7股、11股等多种，连接方法随芯线的股数不同而异。
1．单股铜芯线的直线连接（X连接）——实作演示基本的操作步骤描述：剖削绝缘层把两线头的线芯X 形相交扳直两线头缠绕线头钳平线头末端（详见示意图a、b、c）a. 绝缘剖削长度为芯线直径的70倍左右,b.扳直两线头把两线头的线芯进行X相交,互相绞接2~~3圈c.将每个线头在芯线上紧贴并缠绕6圈,用钢丝钳切去余下的芯线,并钳平芯线末端回忆，答问、倾听观看多媒体演示倾听观看多媒体演示观看教师示范动手实践倾听观看多媒体演示观看教师示范动手实践5——10分钟15——30分钟2．单股铜芯线的分支连接（T连接）——实作演示基本的操作步骤描述：剖削绝缘层把两线头的线芯形十字相交缠绕线头钳平线头末端。

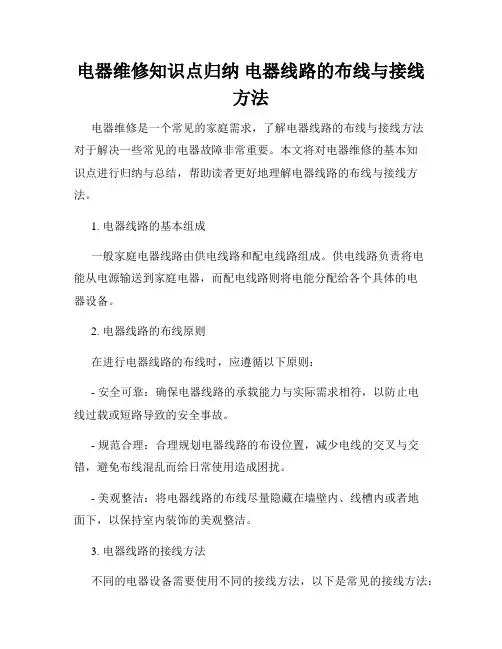

电器维修知识点归纳电器线路的布线与接线方法电器维修是一个常见的家庭需求，了解电器线路的布线与接线方法对于解决一些常见的电器故障非常重要。
本文将对电器维修的基本知识点进行归纳与总结，帮助读者更好地理解电器线路的布线与接线方法。
1. 电器线路的基本组成一般家庭电器线路由供电线路和配电线路组成。
供电线路负责将电能从电源输送到家庭电器，而配电线路则将电能分配给各个具体的电器设备。
2. 电器线路的布线原则在进行电器线路的布线时，应遵循以下原则：- 安全可靠：确保电器线路的承载能力与实际需求相符，以防止电线过载或短路导致的安全事故。
- 规范合理：合理规划电器线路的布设位置，减少电线的交叉与交错，避免布线混乱而给日常使用造成困扰。
- 美观整洁：将电器线路的布线尽量隐藏在墙壁内、线槽内或者地面下，以保持室内装饰的美观整洁。
3. 电器线路的接线方法不同的电器设备需要使用不同的接线方法，以下是常见的接线方法：- 并联接线：将多个电器设备以并联的方式接入同一个电源线路中，可以同时工作独立控制。
- 串联接线：将多个电器设备以串联的方式接入同一个电源线路中，通常用于实现多个设备的统一控制。
- 单独接线：将单个电器设备独立接入电源线路中，与其他设备相互独立，不受其他设备的影响。
4. 常见的电器线路故障在日常使用中，常会遇到一些电器线路故障，如下是一些常见的故障及解决方法：- 电源线路过载：当同时使用多个大功率电器时，可能会导致电源线路过载。
解决方法是检查线路承载能力，合理分配负载，如果需要可以增加线路的承载能力。
- 线路短路：线路短路可能导致电流异常，甚至引起火灾。
解决方法是定期检查线路的绝缘状态，如发现线路短路应及时修复。
- 接线松动：长时间使用后，电器接线可能会松动，导致电器无法正常工作。
解决方法是检查接线的牢固性，如有问题应及时重新固定。
总结：通过本文对电器维修知识点的归纳与总结，我们了解到了电器线路的基本组成、布线原则、接线方法以及常见电器线路故障的解决方法。
2.2 常用导线的连接电气装修工程中，导线的连接是电工基本工艺之一。
导线连接的质量关系着线路和设备运行的可靠性和安全程度。
对导线连接的基本要求是：电接触良好，机械强度足够，接头美观，且绝缘恢复正常。
2.2.1线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时，去除塑料硬线的绝缘层用剥线钳甚为方便，这里要求能用钢丝钳和电工刀剖削。
线芯截面在2.5平方厘米及以下的塑料硬线，可用钢丝钳剖削：先在线头所需长度交界处，用钢丝钳口轻轻切破绝缘层表皮，然后左手拉紧导线，右手适当用力捏住钢丝钳头部，向外用力勒去绝缘层。
如图2.11所示。
在勒去绝缘层时，不可在钳口处加剪切力，这样会伤及线芯，甚至将导线剪断。
(a) (b) (c)图2.11用钢丝钳勒去导线绝缘层图2.12用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层，直接用钢丝钳剖削较为困难，可用电工刀剖削。
先根据线头所需长度，用电工刀刀口对导线成45度角切入塑料绝缘层，注意掌握刀口刚好削透绝缘层而不伤及线芯，如图2.12(a)所示。
然后调整刀口与导线间的角度以15度角向前推进，将绝缘层削出一个缺口，如图2.12(b)所示，接着将未削去的绝缘层向后扳翻，再用电工刀切齐，如图2.12(c)所示。
二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外，仍可用钢丝钳按直接剖剥2.5平方毫米及以下的塑料硬线的方法进行，但不能用电工刀剖剥。
因塑料线太软，线芯又由多股钢丝组成，用电工刀很容易伤及线芯。
三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。
公共护套层一般用电工刀剖削，先按线头所需长度，将刀尖对准两股芯线的中缝划开护套层，并将护套层向后扳翻，然后用电工刀齐根切去，如图2.13所示。
(a)划开护套层(b)切去护套层图2.13塑料护套线的剖削切去护套后，露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去。
配线基础知识维修电工实习教材第一节配线基础知识一、电气配线的基本要求1、在配线前一定要根据要求选择出合适的导线，所谓合适是指导线的种类和线径都应符合要求。
导线的选用要求如下：(1)导线的类型：硬线只能用在固定安装于不动部件之间，且导线的截面积应不小于0.5平方毫米。
若在有可能振动的场合必须采用软线。
电源开关的负载侧可采用裸导线，但必须是直径大于3毫米的圆导线或者是厚度大于2毫米的扁导线，并应有预防直接接触的保护措施(如绝缘、间距、屏护等)。
(2)导线的绝缘：导线必须绝缘良好，并应具有抗化学腐蚀能力。
在特殊条件下工作的导线，必须同时满足使用条件的要求。
(3)导线的截面积：在必须能承受正常条件下流过的最大稳定电流的同时，还应考虑到线路允许的电压降、导线的机械强度和与熔断器相配合。
2、在电气箱内配线时如果不是槽板配线方式，要求必须横平竖直，在导线的两端都必须统一编号，而且编号必须与原理图和接线图一致。
套在导线上的线号，要用记号笔书写或用打号机打出，应工整清楚，以防误读。
电气箱内配线控制板的尺寸应根据电器的安排情况决定。
(1)电器的位置安排：尽可能组装在一起，使其成为一台或几台控制装置。
只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、位置传感器、离合器、电动机等，才允许分散安装在指定的位置上。
安放发热元件时，必须使箱内所有元件的温升保持在它们的容许极限内。
对发热很大的元件，如电动机的启动、制动电阻等，必须隔开安装，必要时可采用风冷。
(2)可接近性：所有电器必须安装在便于更换、检测方便的地方。
为了便于维修或调整，箱内电气元件的部位，必须位于离地0. 4-2米之间。
所有接线端子，必须位于离地至少0.2米处，以便于装拆导线。
(3)间隔和爬电距离：安排器件必须符合规定的间隔和爬距离，并应考虑有关的维修条件。
控制箱中的裸露、无电弧的带电零件与控制箱导体壁板间的间隙为：对于250伏以下的电压，间隙应不小于15毫米；对于250-500伏的电压，间隙就不小于25毫米。
