维修电工培训内容《维修电工培训教程》第一章：电工基础1.1 电流、电压、电阻的概念与计算1.2 欧姆定律、焦耳定律的应用1.3 电路的基本元件及作用1.4 电路的组成与分类1.5 电路图的识别与绘制第二章：电工工具与设备2.1 通用电工工具的使用与维护2.2 电动工具的使用与维护2.3 常用测量仪器仪表的使用与维护2.4 电气设备的分类与结构2.5 安全防护用品的正确使用第三章：电线电缆的选用与敷设3.1 电线电缆的型号、结构与性能3.2 电线电缆的选用原则3.3 电线电缆的敷设方法与技巧3.4 电缆桥架、电缆槽的安装与维护3.5 线缆的接头制作与连接第四章：变压器与电动机的维修4.1 变压器的工作原理与维修4.2 电动机的分类、结构与维修4.3 电动机控制电路的原理与维修4.4 变频器的原理与维修4.5 电机绕组的拆解与绕制第五章：低压电器设备的维修5.1 低压断路器的原理与维修5.2 接触器的原理与维修5.3 继电器的原理与维修5.4 控制器、启动器、制动器的原理与维修5.5 自动化控制系统的原理与维修第六章：照明与动力设备的维修6.1 照明设备的设计与维修6.2 动力设备的设计与维修6.3 应急电源设备的原理与维修6.4 节能设备的设计与维修6.5 太阳能光伏发电设备的原理与维修第七章：电气控制系统的设计与维修7.1 电气控制系统的原理与组成7.2 电气控制线路的绘制与解读7.3 电气控制系统的调试与验收7.4 电气控制系统的故障诊断与维修7.5 电气控制系统的改造与升级第八章：安全生产与法律法规8.1 电工安全生产常识8.2 触电急救措施与处理8.3 电气火灾的预防与扑救8.4 电工法律法规与职业道德8.5 电工资格认证与继续教育通过本教程的学习，希望广大维修电工能够提高自己的业务水平，更好地服务于我国电力事业的发展。

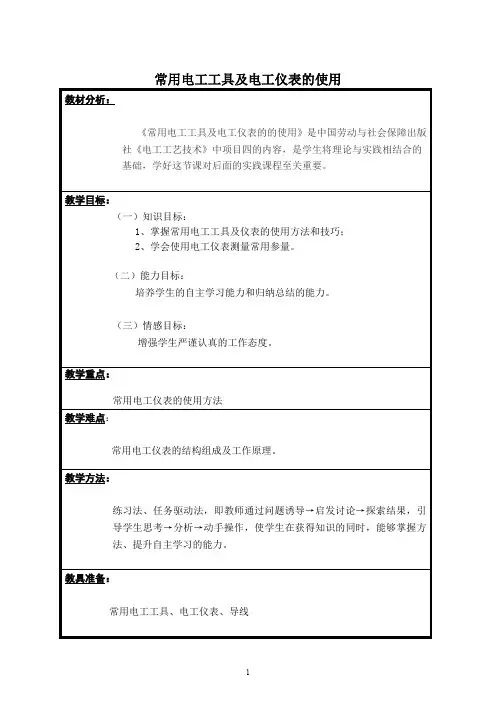

常用电工工具及电工仪表的使用教材分析：《常用电工工具及电工仪表的的使用》是中国劳动与社会保障出版社《电工工艺技术》中项目四的内容，是学生将理论与实践相结合的基础，学好这节课对后面的实践课程至关重要。
教学目标：（一）知识目标：1、掌握常用电工工具及仪表的使用方法和技巧；2、学会使用电工仪表测量常用参量。
（二）能力目标：培养学生的自主学习能力和归纳总结的能力。
（三）情感目标：增强学生严谨认真的工作态度。
教学重点：常用电工仪表的使用方法教学难点：常用电工仪表的结构组成及工作原理。
教学方法：练习法、任务驱动法，即教师通过问题诱导→启发讨论→探索结果，引导学生思考→分析→动手操作，使学生在获得知识的同时，能够掌握方法、提升自主学习的能力。
教具准备：常用电工工具、电工仪表、导线教学过程教师活动学生活动设计意图（一）复习旧知1、请学生回答导体色标的相关知识。
2、师生共同回顾安全用电相关知识。
学生回忆导体色标，并简述。
师生共同回顾安全用电的相关知识温故而知新。
时刻牢记安全用电（二）创设背景，导入新知提出疑问：我们前面学过电压的等级及安全电压，试想你如何知晓我们的家庭用电是多少呢？同时放映图片：显示几种常用电工工具及万用表思考并回答提问观看图片并思考是否认识图片上的工具，知道该如何使用吗？以设疑及图片展示的方式导入新知，激起学生兴趣（三）新授知识一、常用电工工具的使用：含义：电工常用工具是指一般专业电工都要运用的工具。
举例：常用原工具有验电器、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等。
1、验电器：分为低压验电器和高压验电器两种。
低压验电器又称测电笔（如图，图片展示），分笔式，螺丝刀式两种。
组成：氖泡、电阻、弹簧、笔身、笔尖。
使用：把笔握妥（拿毛笔手法），以手指（食指）触及笔尾的金属体，使氖泡小窗背光朝自己。
注意：使用时，手握部位不能超过绝缘部分。
2、螺钉旋具：螺钉旋具又称螺丝刀，分为“一”字形和“十”字形两种。

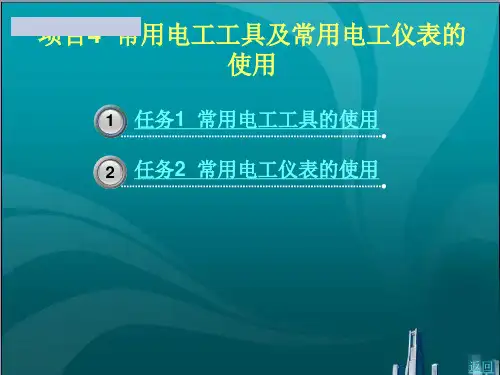

维修电工教学课件：常用电工工具和电工仪表维修电工教学课件：常用电工工具和电工仪表电工常用工具分为通用工具、线路安装工具和设备装修工具三大类。
通用工具是指电工在工作中经常都会用到的工具。
验电器它是用来判断电气设备或线路上有无电源存在的器具。
分为低压和高压两种。
（1）低压验电器的使用方法1）必须按照图1所示方法握妥笔身，并使氖管小窗背光朝向自己，以便于观察。
(a)笔式(b) 螺钉旋具式图1 低压验电笔握法2）为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。
3）验电笔不能受潮，不能随意拆装或受到严重振动。
4）应经常在带电体上试测，以检查是否完好。
不可靠的验电笔不准使用。
5）检查时如果氖管内的金属丝单根发光，则是直流电；如果是两根都发光则是交流电。
（2）高压验电器的使用方法1）使用时应两人操作，其中一人操作，另一个人进行监护。
2）在户外时，必须在晴天的情况下使用。
3）进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。
钢丝钳（1）各部分作用各部位位置及握法如图3所示。
1）钳口：用来弯绞或钳夹导线线头。
2）齿口：用来固紧或起松螺母。
3）刀口：用来剪切导线或剖切软导线的绝缘层。
4）铡口：用来铡切钢丝和铅丝等较硬金属线材。
（a）构造（b）握法1—钳口2—齿口3—刀口4—铡口5—绝缘管6—钳柄7—钳头（2）钳柄上必须套有绝缘管。
使用时的握法如图3b所示（3）钳头的轴销上应经常加机油润滑。
尖嘴钳尖嘴钳――头部尖细、适用于在狭小空间操作。
主要用于切断较小的导线、金属丝、夹持小螺钉、垫圈、并可将导线端头弯曲成型。
断线钳――又名斜口钳、偏嘴钳，专门用于剪断较粗的电线或其它金属丝，其柄部带有绝缘管套。
如图所示。
4、活络扳手活络扳手的钳口可在规格范围内任意调整大小，用于旋动螺杆螺母，其结构(a)所示。
(a)构造(b)扳大螺母握法(c)扳较小螺母握法活络扳手规格较多，电工常用的有150mm×19mm、200mm×24mm、250mm×30mm等几种，前一个数表示体长，后一个数表示扳口宽度。
电工工具及仪表的使用教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的识别与使用方法1.3 电工工具的安全使用与维护第二章：测量工具及使用2.1 电流表、电压表的使用方法2.2 钳形电流表、高压测量仪的使用方法2.3 电能表、万用表的使用方法第三章：电工常用仪表设备3.1 电工仪表的分类与作用3.2 兆欧表、绝缘电阻表的使用方法3.3 电桥、示波器的使用方法第四章：常用电工测量方法4.1 电流测量、电压测量的方法与注意事项4.2 电阻测量、电容测量、电感测量的方法与注意事项4.3 功率测量、电能测量的方法与注意事项第五章：电工工具与仪表的选用及维护5.1 电工工具与仪表的选择原则5.2 电工工具与仪表的使用与维护方法5.3 电工工具与仪表的常见故障与排除方法第六章：安全用电与急救知识6.1 电工安全用电的基本原则6.2 触电事故的预防与处理6.3 电工常用的安全防护设备6.4 电气火灾的预防与扑救方法6.5 电工事故的急救处理方法第七章：电缆与电线的选择与敷设7.1 电缆与电线的类型及性能7.2 电缆与电线的选择原则7.3 电线敷设的方法与注意事项7.4 电缆接头的制作与维护7.5 电缆线路的检查与维护第八章：变压器的识别与使用8.1 变压器的工作原理与类型8.2 变压器的结构与性能8.3 变压器的识别与检测方法8.4 变压器的安装与维护方法8.5 变压器常见故障与处理方法第九章：电动机的识别与使用9.1 电动机的类型与结构9.2 电动机的工作原理与性能9.3 电动机的识别与检测方法9.4 电动机的安装与维护方法9.5 电动机常见故障与处理方法第十章：照明设备及其控制10.1 照明设备的选择与安装10.2 常用照明控制设备的使用方法10.3 照明线路的敷设与维护10.4 节能照明设备及其应用10.5 照明设备常见故障与处理方法第十一章：电工常用元器件识别与检测11.1 电阻、电容、电感的识别与检测11.2 交流接触器、继电器的识别与检测11.3 断路器、熔断器的识别与检测11.4 电子元件的识别与检测11.5 元器件故障分析与更换方法第十二章：低压配电设备的安装与维护12.1 低压配电柜的安装与调试12.2 开关柜、配电盘的安装与维护12.3 漏电保护器、断路器的安装与调试12.4 电气线路的检查与故障排除12.5 低压配电设备的安全操作与维护第十三章：电气控制线路的设计与调试13.1 电气控制线路的设计原则与方法13.2 控制电路图的阅读与绘制13.3 电气控制设备的安装与调试13.4 常用控制电路的应用与分析13.5 电气控制线路的故障诊断与维修第十四章：PLC控制系统的设计与应用14.1 PLC的基本工作原理与结构14.2 PLC编程软件的使用方法14.3 PLC控制系统的设计与调试14.4 PLC控制系统与传统控制系统的比较14.5 PLC控制系统的维护与故障处理第十五章：现代电工技术与新兴领域15.1 智能电网与分布式能源15.2 电动汽车与充电设施15.3 物联网技术与电工应用15.4 节能技术及其在电工领域的应用15.5 电工领域的未来发展趋势与挑战重点和难点解析本文主要介绍了电工工具及仪表的使用、测量工具及使用、电工常用仪表设备、常用电工测量方法、电工工具与仪表的选用及维护、安全用电与急救知识、电缆与电线的选择与敷设、变压器的识别与使用、电动机的识别与使用、照明设备及其控制、电工常用元器件识别与检测、低压配电设备的安装与维护、电气控制线路的设计与调试、PLC控制系统的设计与应用以及现代电工技术与新兴领域等十五个章节的内容。
