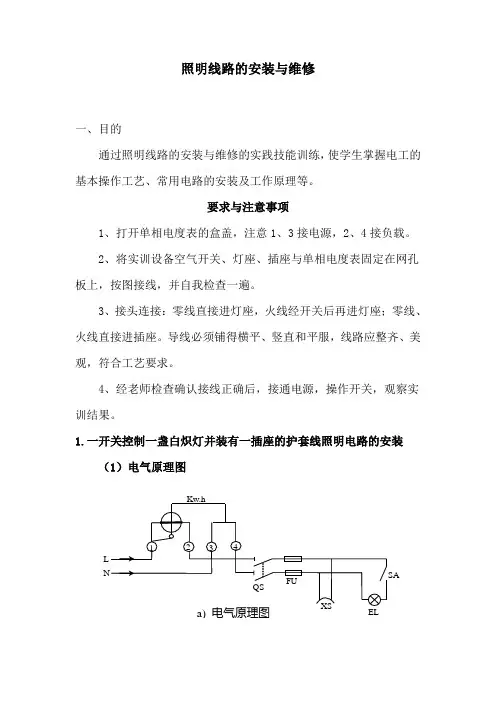

照明线路的安装与维修一、目的通过照明线路的安装与维修的实践技能训练，使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。
要求与注意事项1、打开单相电度表的盒盖，注意1、3接电源，2、4接负载。
2、将实训设备空气开关、灯座、插座与单相电度表固定在网孔板上，按图接线，并自我检查一遍。
3、接头连接：零线直接进灯座，火线经开关后再进灯座；零线、火线直接进插座。
导线必须铺得横平、竖直和平服，线路应整齐、美观，符合工艺要求。
4、经老师检查确认接线正确后，接通电源，操作开关，观察实训结果。
1.一开关控制一盏白炽灯并装有一插座的护套线照明电路的安装（1）电气原理图（2）配电板安装接线图b）安装接线图(3）步骤1）检测所用电器元件。
2）定位及划线。
3）按b）图固定元器件（对于接线盒要注意开口方向），要求布局合理。
4）根据a）图在配电板上进行明线布线，要求：①板面导线必须横平、竖直尽可能避免交叉。
②几条护套线平行敷设时，应紧密，线与线之间不能有明显的空隙。
（护套线勒直的方法是：用纱团果捏后来回勒平，使之挺直。
）③护套线转弯成圆弧直角时，转弯圆度不能过小，以免损伤导线，转弯前后距转弯30～50mm处应各用一个线卡。
④护套线不可在线路上直接连接，可通过接线盒或借用其它电器的接线桩来连接线头。
⑤护套线进入明线盒前30～50mm处应安装一个线卡，盒内应留出剖削2～3次的剖削长度。
⑥布线时，严禁损伤线芯和导线绝缘层。
5）布线完工后，先检查护套线布局的合理性，然后按电路要求将元器件面板装上，注意接点不得松动。
6）通电前，必须先清理接线板上的工具、多余的器件以及断线头，以防造成短路和触电事故。
然后对配电板线路的正确性进行全面地自检（用万用表电阻档），以确保通电一次性成功。
7）通电试车,将控制板的电源线接入电表箱各自电度表的出线端，征得指导老师同意，并有老师接通电源，和现场监护，方可通电。
注意操作时的安全。
2.两开关控制一日光灯，并装有一只插座的护套线照明电路的安装（1）电气原理图（2）配电板安装接线图b)安装接线图（3）步骤（略）3. 护套线综合照明电路的安装（1）电气原理图Kw.h（2）控制板安装接线图b)安装接线图（3）步骤（略）。
