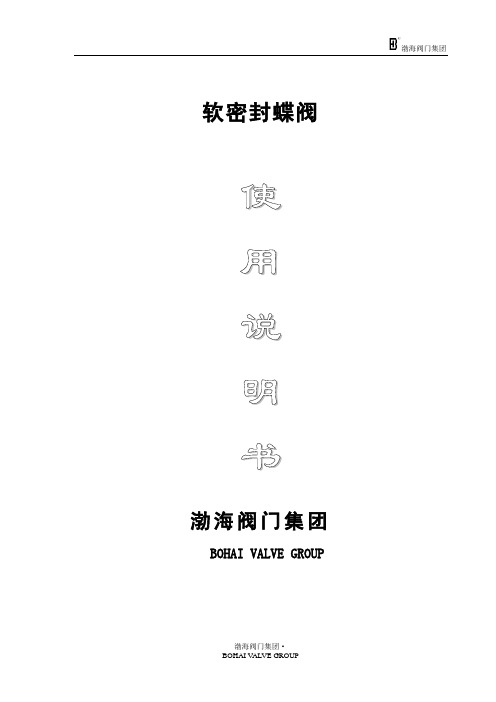

软密封蝶阀使用说明书渤海阀门集团BOHAI VALVE GROUP6 6D 341X-10Q、C、P9 16一、简介：法兰式软密封蝶阀是我厂按最新标准（GB12238）设计的新产品，结构做了改进，性能更加可靠。
可用于冶金、化工、电力、市政工程及给排水系统的管路上。
介质为水、油品、空气等。
起切断和调节介质的流量作用。
二、特点：1．结构设计新颖、整体尺寸小、重量轻；2．蝶板、阀体采用中心对称结构，密封可靠，实现零泄露；3．阀杆90°旋转实现启闭,在0°~90°范围内可任意调节流量;4．除手柄蜗轮传动外,还可以实现电动、气动、液动以及电气、液联动；5．流量特性趋于正比例特性，调节性能好。
三、主要性能规范：型号公称压力(Mpa) 壳体试验压力MPa密封试验压力MPa工作温度(℃)适用介质3 6D641X-10Q、C、P 9 16 0.61.01.60.91.11.760.661.52.4≤80℃水、油品四、零件材料：零件名称阀体、蝶板阀杆阀座填料材料球墨铸铁铸钢、不锈钢中碳钢、不锈钢丁晴橡胶三元乙丙丁晴橡胶五、主要零件：1.底座2.对开环3.阀体4.阀杆5.蝶板6.阀座7.填料8.执行机构（蜗轮执行器、电动执行器）六、安装、使用与保养注意事项：1、产品在出厂前都己经按有关标准（GB/T13927—92、JB/T9092-99）的规定进行检验合格，执行装置调试完毕。
为了保证产品的使用效果，请勿随意调整紧固件、定位装置等。
2、阀门安装前应做如下工作①阀体上的指示箭头为阀门承压方向，切不可装反。
②查验管道法兰是否与阀门连接尺寸一致，安装时要均匀拧紧螺母，法兰密封垫片对称效置。
③认真核对使用工况与本产品的工作压力、工作温度、耐蚀性是否相符；④检查阀门通道和启闭件是否附着污物，如果有污物应进行清理，清理时不得损伤密封面；⑤检查阀门各部件是否紧固或完好无缺；⑥该阀门单向密封、90°旋转，0°全关，90°全开，观察阀门的启闭位置是否与此相符。
D341X法兰软密封蝶阀
详细介绍
D341X型软密封法兰蝶阀用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
D341X型软密封法兰蝶阀设计、制造标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
法兰式软密封蝶阀性能规
范法兰式软密封蝶阀采用标准
相关链接：。
法兰蝶阀341和371规格说明全文共四篇示例，供读者参考第一篇示例：法兰蝶阀是一种常用的流体控制阀门，具有紧凑的结构设计、方便的操作方式和优异的性能特点，被广泛应用于工业领域的流体控制系统中。
法兰蝶阀341和371是两种常见的规格型号，下面将详细介绍它们的规格及特点。
一、法兰蝶阀341规格说明：1. 法兰蝶阀341是一种双偏心蝶阀，具有以下主要规格：2. 通径范围：DN50~DN2000；3. 工作压力：PN1.0~PN2.5MPa；4. 泄露等级：零漏；5. 适用温度：-40℃~200℃；6. 驱动方式：手动、电动、气动等；7. 主要材质：铸铁、碳钢、不锈钢等。
特点：1. 结构紧凑、体积小、重量轻，便于安装和维护；2. 双偏心设计，密封性能好，耐高压；3. 采用优质的材料，具有较强的耐腐蚀性和耐磨性；4. 高度可靠的密封结构，零泄漏，安全可靠；5. 响应灵敏，导流性好，流量控制精准。
特点：1. 三偏心设计，密封性能更优，耐高温、高压；2. 采用先进的密封材料，具有较长的使用寿命；3. 结构简单、维护方便，适用于各种工况；4. 在高温、高压下依然保持稳定的流量控制；5. 可选配多种驱动方式，满足不同用户需求。
总结：无论是法兰蝶阀341还是371，都是高品质的流体控制阀门，具有优异的性能和稳定的使用效果。
用户在选择时，应根据实际工程要求和流体介质特性进行合理选型，以确保阀门的正常运行和安全使用。
在安装和维护过程中，应严格按照说明书进行操作，确保阀门的正常性能和使用寿命。
第二篇示例：法兰蝶阀是一种常用的阀门，用于控制流体在管道中的流动。
法兰蝶阀341和371是两种常见的规格，本文将对它们的规格进行详细说明。
首先我们来看法兰蝶阀341的规格。
该阀门是一种双偏心蝶阀，主要用于控制低压水和气体流体的流动。
其主要特点包括：1. 材质：法兰蝶阀341通常采用铸铁或不锈钢制造，具有较强的耐腐蚀性和耐磨性。
2. 动作方式：该阀门采用手动、电动或气动控制方式，可以根据实际需要进行选择。
蝶阀技术说明1、用途蝶阀广泛用于冶金、石油化工、电力、给排水、环保、建筑、矿山等行业中，用于管道的连通、截断、调节流量。
产品具有足够刚度和强度及可靠性、性能稳定可靠，保证系统具有良好的动态品质，长期稳定连续工作的能力。
2、主要技术参数公称压力： 1.0MPa、1.6MPa、2.5MPa适用温度：软密封（X）：-20 ℃～80℃；硬密封（H）：-20 ℃～250℃泄漏量：符合G B/T13927-2008适用介质：水、污水、油品等3、主要零部件材料4、特点1）偏心设计阀杆与轴中心线与密封面的偏心可以使密封圈不受阀杆影响而与阀座密封面形成良好的接触面，阀杆中心线与蝶板轴心的偏心，可防止在接近全开20%的范围内密封面之间的一直接触的，有效地减轻了开启力矩。
用非对称椭圆弧密封面代替传统球形密封面，大大降低密封面摩擦力矩，减少密封面的磨损，让蝶阀启闭省力。
2）重量轻、便于安装、操作方便、省力、维修简单、可更换填料；3）采用短系列结构，阀门重量轻，便于安装。
4）密封可靠，密封圈耐温、抗老化、耐磨性能好；更换维修方便。
5）双向密封，安装无方向要求。
6）阀门蜗轮机构设有开度指示盘，可就地观察阀门开关位置。
5、使用标准如下6、外形及连接尺寸D41J 外形结构尺寸D341X型结构及尺寸表PN=1.0MPaDN （ mm）L H H0 A B D D1 Z-ф d40 106 50 270 108 200 150 110 4-18 50 108 63 306 180 200 165 125 4-18 65 112 70 321 180 200 185 145 4-18 80 114 83 346 180 200 200 160 8-18 100 127 105 387 180 200 220 180 8-18 125 140 115 411 180 200 250 210 8-18 150 140 137 447 270 280 285 240 8-22 200 152 164 572 270 280 340 295 12-22 250 165 206 646 270 280 405 355 12-26 300 178 230 738 380 420 460 410 12-26 350 190 248 761 380 420 520 470 16-26 400 216 289 877 450 470 580 525 16-30 450 222 320 938 480 490 640 585 20-30 500 229 343 993 480 490 715 650 20-33 600 267 413 1131 480 490 840 770 20-36 700 292 478 1476 640 660 910 840 24-36 800 318 525 1533 640 660 1025 950 24-39 900 330 585 1655 750 860 1125 1050 28-39 1000 410 640 1765 850 900 1255 1170 28-42 1200 470 755 1995 850 900 1485 1390 32-48 1400 530 910 2310 1000 925 1685 1590 36-48 1600 600 1030 2595 1000 925 1930 1820 40-55 1800 670 1140 2810 1100 980 2130 2020 44-55 2000 760 1250 3100 1100 980 2345 2230 48-60D941型外PN=1.6MPaD641 型外形及连接尺寸PN=1.0MPa。

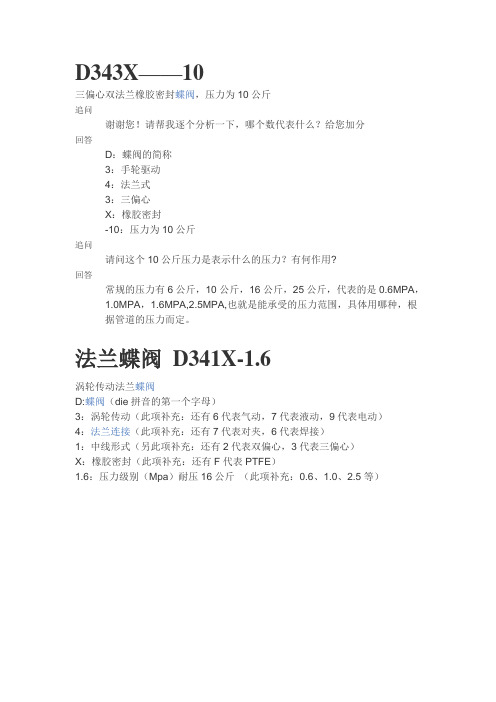

D343X——10
