蓄电池内阻测试仪操作指南

蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。

蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用蓄电池内阻测试仪的现场常备产品说明书。

所有蓄电池内阻测试仪的操作者必须要阅读它。

除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前，请清晰地明确责任。

接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。

如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。

在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。

（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。

使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。

（2）做好免受相邻带电部分伤害的安全措施。

蓄电池测试仪操作规程样本1、确定蓄电池型号，找出对应负载电流，桑车蓄电池应为200A，则旋紧两只分流器螺母。

2、将测试仪“+”端与蓄电池正极接触，“－”端与蓄电池负极接触。

测试仪显示绿灯亮，表示测试仪已正常工作。

经5～10秒，显示仪显示出被测电压，此时立即移开测试仪。

3、显示值应不低于9.4伏特，则电瓶正常，否则电瓶应进行充电或更换。

4、刚充足的蓄电池必须待其充分稳定后才能测试，否则将损坏测试仪。

5、测试被充电的汽车蓄电池，必须脱离充电器，然后等电压恢复到小于14伏特后再测量。

前照灯检测仪操作规程1、被检车辆要求被检车辆应处于空载，轮胎气压符合规定，前照灯安装方位应正确，其正面玻璃壳上的灰尘应抹净。

2、检测距离被检车辆的停放位置应使前照灯的基准中心线与仪器的光接收箱前聚光镜的距离为1米。

可将仪器光接收箱下部的卷尺拉出来进行测量。

3、被检车辆的摆正检测时，要求被检车辆的纵向中心线与仪器的光学中心线平行。

可利用仪器光接收箱顶部的对准瞄准镜进行检查。

4、检测步骤：1）开亮前照灯（远光），把仪器移动到被检前照灯前方，使灯光照射在仪器正面聚光镜上。

2）打开仪器后盖上影像瞄准器的盖子，从盖子的反射镜上观察被检前照灯在影像瞄准器上的影像，移动光接收箱的位置，使被检前照灯的影像落在影像瞄准器的正中央。

3）将电源开关转到“400”位置，仪器通电，反复旋转面板上的光轴刻度盘旋钮，使光轴平衡指示在正中位置，此时光轴刻度盘上所指示的读数就是被检前照灯的发光强度，若指针偏出刻度范围以外，可将电源开关转至“800”，在80000cd档测量。

4）对另一只前照灯按上述操作进行。

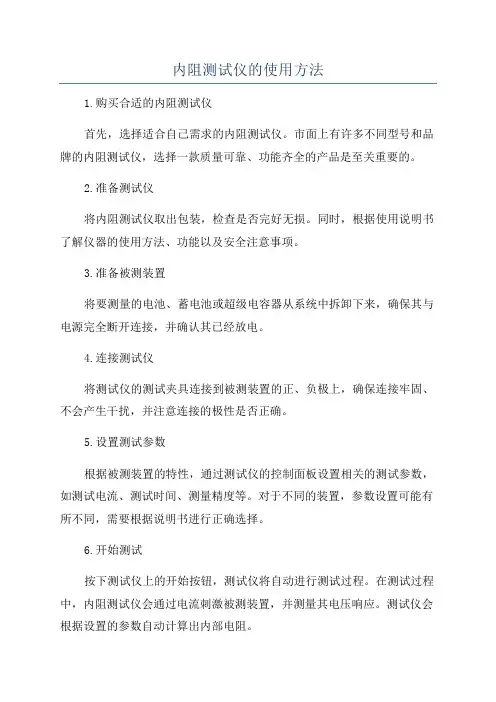

内阻测试仪的使用方法
1.准备工作：将内阻测试仪取出，检查设备是否完好无损，准备好测试设备（如电池）和测试线缆。

2. 连接测试线缆：将测试线缆的正负极正确地连接到测试设备上。

注意，测试线缆要紧固牢固，以防止接触不良。

3. 连接内阻测试仪：将测试线缆的另一端正确地连接到内阻测
试仪的测试接口上。

同样要注意紧固牢固，以保证测试结果的准确性。

4. 开始测试：按下内阻测试仪的开始测试按钮，等待测试完毕。

测试时间一般为几秒钟到几分钟不等，具体时间视测试设备的大小和类型而定。

5. 查看测试结果：测试完毕后，内阻测试仪会显示测试结果。

按照测试仪器的说明书，读取测试结果并进行记录。

6. 关闭内阻测试仪：测试完毕后，按下内阻测试仪的关闭按钮，断开测试线缆，将测试设备拆开，存放好测试仪器。

以上就是内阻测试仪的使用方法。

使用时要仔细阅读设备说明书，遵循正确的操作步骤，以保证测试结果的准确性和测试设备的安全性。

- 1 -。

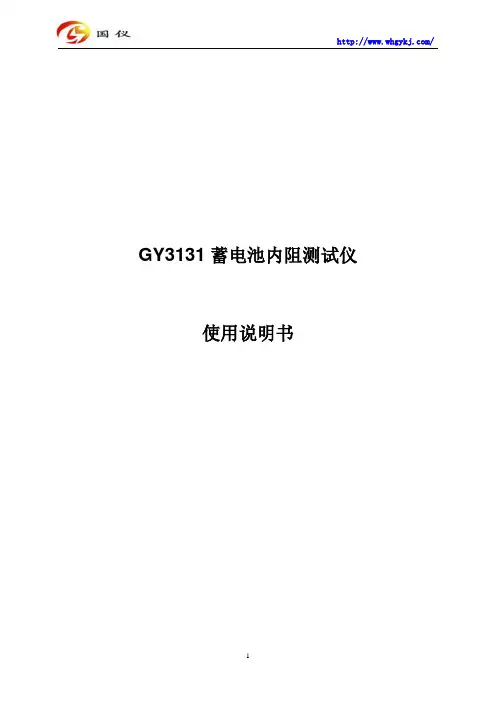

GY3131蓄电池内阻测试仪使用说明书目录第一章概述 (3)1.1综述 (3)1.2主要功能及特点 (3)1.3技术指标 (3)第二章外形及接线说明 (4)2.1外形 (4)2.2 触摸屏图标 (5)第三章操作指南 (5)3.1 开机 (5)3.2 测试操作 (6)3.3 测试电池 (7)3.4 数据管理 (8)第四章简易问题维修指南 (8)4.1 无法开机工作 (8)4.2 检测误差太大 (9)第五章其它说明 (9)5.1 注意事项 (9)声明 (9)装箱清单 (10)第一章概述1.1 1.1综述蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪。

该仪表通过在线监测单体电池的电压和内阻,电导，将监测到的数据进行存储和处理，对电池故障进行报警，精确有效地判别单体电池的优良状况。

仪表对测试数据进行保存，查询、删除。

上位机软件对导入的数据进行处理，通过各种图表对数据进行分析和显示，自动生成电池的检测报告。

1.2 1.2主要功能及特点●可保存999组测试数据；用户对数据可进行查询。

●人性化的操作界面，操作简单，流程清晰，每一步操作均有简洁中文提示。

1.3 1.3技术指标型号：GY3131电压测量范围：0.000~25.000V电压测试精度：±0.2%rdg ±6dgt内阻测试范围：100S-19990S内阻测试精度：±0.5%rdg ±6dgt电导测试范围：100S-19990S电导测试精度：±0.5%rdg ±6dgt显示方式：320 x 240 彩色液晶显示器工作电源：12.6V,1000mAh,可充电锂电池外形尺寸：195X115X45 mm重量：1.2kg2第二章外形及接线说明2.1 2.1外形图2.1仪表外形图1：电池充电器接口2：屏幕显示3：电源键4：USB接口(数据导出)5：夹钳、探针测试线接口6：夹钳测试线2.2 2.2 触摸屏图标Enter键：确认、执行。

蓄电池内阻测试仪(触屏)蓄电池内阻测试仪(触屏)操作指导1.仪表开机/关机仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。

2.主菜单点击屏幕，进入仪表主菜单如下图：2-1 仪表主菜单界面字母”U”表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。

3.电池测量功能1）单节电池测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量”按钮即可进行测量。

蓄电池内阻测试仪(触屏)2-2 单节电池测量输入界面2）成组电池测量成组电池测量界面如下，其测量操作方法同单节电池测量。

输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量”按钮即可进行测量。

2-3 成组电池测量输入界面4.示波器功能双击主界面“示波器”菜单项进入示波器功能界面，如下图。

示蓄电池内阻测试仪(触屏)波器功能可进行简单的电压测量。

2-4 示波器5.数据管理功能双击主界面“数据管理”菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U盘、删除等操作，同时还可以格式化数据记录。

2-5 数据管理界面蓄电池内阻测试仪(触屏)6.系统管理1）系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能2-6 系统管理菜单页面2）时间设置进入“系统管理”菜单→双击“时间设置”菜单，弹出“日期和时间”对话窗，输入年、月、日、时、分、秒后，按“确定”即可。

2-7 时间设置菜单页面蓄电池内阻测试仪(触屏) 3）参数校准双击“系统管理”菜单→双击“参数校准”菜单，显示输入密码窗口（密码88888888），输入密码正确后，自动进入“参数校准”功能菜单界面。

2-8 参数校准菜单界面a.零点校准双击“系统管理”菜单→双击“参数校准”菜单→双击“零点校准”菜单项，进入零点校准功能，界面如下：2-9 零点校准界面 2-10 零点校准完成界面蓄电池内阻测试仪(触屏) 点击“校准”按钮，界面显示“正在校准…”即进入零点校准环节，校准完成后显示“校准完成！”，如图2-11所示，此时已进行一次零点校准。

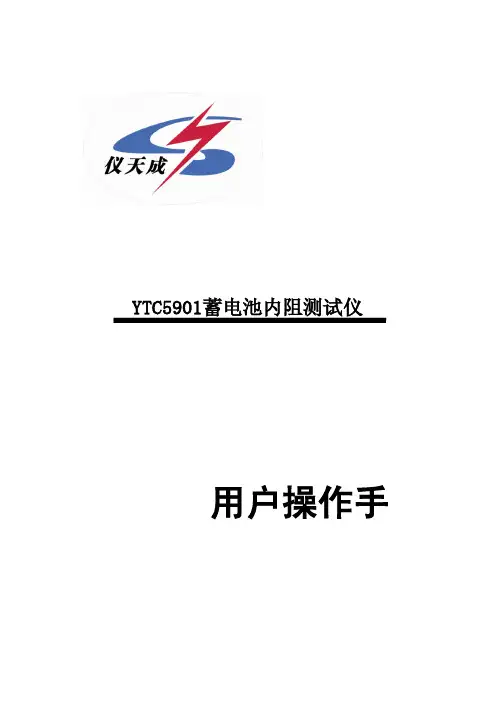

YTC5901蓄电池内阻测试仪用户操作手目录一、概述 (3)1.1 功能 (3)1.2、特点 (3)1.3、应用 (3)1.4、技术指标 (3)1.5 电池内部阻抗 (4)二、操作说明 (5)2.1测试提示 (5)2.2目视检查 (5)2.3键盘说明 (5)三、功能操作 (6)3.1单节测量 (6)3.2成组测量 (6)3.2.1成组参数 (6)3.2.2成组测量 (7)3.3数据管理 (8)3.3.1数据查询 (8)3.3.2数据删除 (9)3.3.3写入U盘 (9)3.4系统管理 (10)3.4.1仪表自校 (10)3.4.2计量校正 (10)3.4.3更新程序 (11)3.4.4系统参数 (11)附录：蓄电池状态判断方法及蓄电池内阻列表 (12)一、概述YTC5901智能蓄电池内阻测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用的电池进行整体测试。

通过交流注入法精确测量蓄电池的端电压和内阻值，来判断蓄电池容量和技术状态的优劣。

评价整体特性，挑选出落后电池。

1.1功能●测试功能可以对蓄电池进行成组测量，也可以进行单节测量。

●管理功能强大的计算机管理分析系统，能够对电池分组分时间和厂家等查询条件进行管理。

1.2、特点●可以按照用户需求定制更新仪表程序。

●存储容量大，能够表内存储1500多节蓄电池的测试参数，并配备计算机管理专用软件，实现数据存储、同一块电池不同时期技术状态对比、电池劣化趋势分析，从而可预见性的对蓄电池及时进行修复或更换，避免发生电源断电故障。

●便携、易操作：本仪表体积小，重量轻，操作简便，一看即会。

能够方便、快捷地完成现场测试。

1.3、应用●新电池配组验收测试；●旧电池重新配组前进行内阻匹配性测试；●日常测试：跟踪蓄电池内阻变化，并随时掌握劣化电池。

●核对性放电前后配合放电使用，查找放电前后内阻变化值，以判断落后电池。

●测试连接电阻、判断出锣固螺丝是否打紧，预防放电中连接电阻过大导致的放电事故。

蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。

本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。

2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。

检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。

2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。

2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。

测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。

请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。

2.4 进行测量当一切准备就绪后，可以开始进行测量。

按下仪器上的测量按钮，并记录显示屏上的内阻数值。

如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。

3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。

在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。

3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。

过度放电可能导致蓄电池无法启动或缩短其寿命。

3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。

请参考设备说明书了解如何进行校准操作。

3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。

避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。

3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。

在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。

4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

蓄电池内导测试仪安全操作及保养规程蓄电池内导测试仪是用于车辆蓄电池内阻测试的专业仪器，使用前需进行必要的安全操作和规程，以确保设备的正常运行，同时保证人员安全。

本文将详细介绍蓄电池内导测试仪的安全操作和保养规程。

安全操作规程1.在使用蓄电池内导测试仪前，请仔细阅读使用手册，并按照要求进行操作。

2.操作前，请确保设备的电源已关闭，并查看测试仪的外部是否有损坏和异常情况。

3.如需更换测试仪的电解液，请先停止测试，然后按照使用手册中的要求进行操作。

4.使用过程中，若出现异常情况，应立即停止测试，并按照手册中的操作流程进行解决。

5.请勿将测试仪与其它电子设备同时连接，避免发生电磁干扰。

6.在测试结束后，应及时关闭设备电源，并清洁测试仪的探头和外壳，以保持设备的干净和整洁。

7.不得擅自拆卸和维修蓄电池内导测试仪，以免影响设备的正常使用和损坏。

8.请在安全和通风的环境下使用测试仪，避免发生安全事故。

保养规程1.长时间不使用测试仪时，请先对设备进行彻底清洁，并在阴凉通风的地方存放，避免阳光直射，以免影响仪器的使用寿命。

2.使用测试仪的电解液时，应注意存储和保护，避免碰撞和倒置。

3.定期检查设备的电极探头和电线，确认是否有松动、劣化、断线等情况，并及时更换维护。

4.检查测试仪的存储电池，确认是否有电量不足、老化等情况，并及时充电或更换。

5.如果测试仪出现故障或不正常情况，请及时联系厂家或技术维修人员进行处理，以免发生不必要损失和安全事故。

总结蓄电池内导测试仪是专门用于车辆蓄电池内阻测试的仪器，使用前需要进行必要的安全操作和保养规程，以确保设备的正常运转和人员安全。

在操作过程中，请严格按照使用手册和安全规程进行操作，遇到故障或异常情况时要及时处理，及时进行设备保养和维护，以保证设备的正常使用和延长使用寿命。

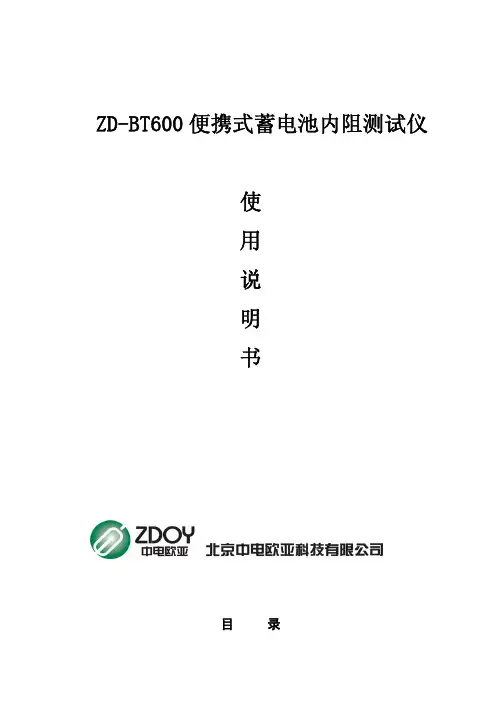

ZD-BT600便携式蓄电池内阻测试仪使用说明书目录一、产品概述 (2)二、产品简介 (2)2.1 监测装置构成 (2)2.2 装置简介 (3)2.3 键功能 (3)三、操作说明 (4)3.1 测量准备与连接 (4)3.1.1 测试准备 (4)3.1.2 连接电池 (5)3.2 测量操作 (10)3.2.1 设定时间 (11)3.2.2 测量过程 (11)3.2.3 设定存储器配置 (17)3.2.4 设定测量参数 (18)3.2.5 清除存储器 (20)3.3 提示与报警 (21)3.4 附录 (25)四、保养维护 (27)4.1 运行时的维护 (27)五、运输与贮存 (27)5.1 运输注意事项 (27)5.2 贮存注意事项 (27)六、开箱及检查 (28)6.1 开箱注意事项 (28)6.2 检查事项 (28)七、服务与支持 (28)一、产品概述蓄电池内阻测试仪是北京中电欧亚科技有限公司专为通信、电力系统的铅酸蓄电池放电维护而设计的新型高科技智能产品，为直流系统用户提供一个安全可靠、快捷便携的检测设备。

该装置集检测技术、数字信号处理技术、计算机控制技术、通信技术于一体，是北京中电欧亚科技有限公司研发人员经过多年与电池专家和电池用户在收集分析了国内外大量技术资料后，共同研究开发出的新一代电池运行监测装置。

广泛应用在电力直流系统、电信机房和无人值守基站、数据中心等不间断电源场合，对后备蓄电池串进行在线监测管理，及时发现异常电池和落后电池，并为用户提供维护方案，确保电源系统的可靠运行。

北京中电欧亚科技有限公司立足电力领域，坚持走专业化发展道路，坚持以技术先进、提供优质服务来推广公司产品，提供更完善周到的客户服务。

蓄电池内阻测试仪主要具有以下优越性能 :¾采用直流大电流内阻、连接电阻测试¾结构紧凑、携带便捷¾多种测试夹可选，适用各式电池检测¾按键少，操作简单¾自动汇集历史数据，自动生成测试报告¾强劲的后台分析软件，快速估算电池状况二、产品简介2.1 监测装置构成¾蓄电池内阻测试仪¾测试包¾测试夹¾充电器¾通信电缆¾蓄电池数据管理系统软件¾蓄电池数据管理系统软件使用说明书¾CRM1000型蓄电池内阻测试仪使用说明书2.2 装置简介本装置机箱前面板左侧是高亮低功耗液晶屏，右侧是21键键盘。
