蓄电池内阻测试仪的使用方法

蓄电池内阻测试仪计量的校正方
法详细说明
电池内阻测试仪的原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC检出值。

蓄电池内阻测试仪计量校正方法：
1、按［电源］开关打开蓄电池内资测试仪。

说明：
打开测试仪后，可根据需要打开/关闭LCD背光。

计量校正用于仪表的校准。

测量前选择一个标准电池，即选择一个电池，的测出它的电压值，作为标准电压。

2、按数字键4选择［4.系统管理］。

3、输入密码：88888888。

4、按数字键2选择［2.计量校正］。

5、将夹具短接，按确认按钮，进行自校。

6、自校需要大约3分钟，等屏幕上的数字稳定后，按确认按钮。

7、输入标准电压。

8、用夹具连接标准电源（电池），测量电压。

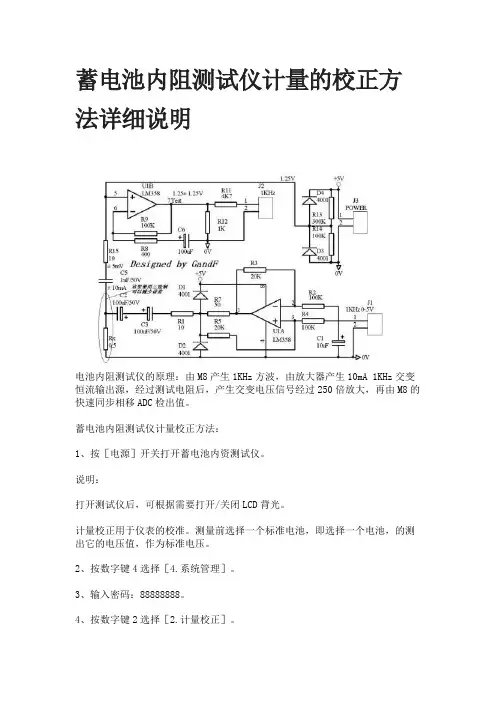

电池内阻测试仪电路图
测量范围：0 – 500m欧（10mA 1KHz）
PCB使用M8电子负载附加部分电路。

过后和M8电子负载整合。

原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC 检出值。

C2、C3两个电容可以用一个47uF/50V的无极性电容代替。

耐压为50V是为了测高电压电池内阻。

内阻测试仪的使用方法
内阻测试仪是一种用于测量电池内部电阻的设备。

电池的内阻是电池性能的一个重要指标，影响其放电性能和稳定性。

以下是内阻测试仪的一般使用方法：
1.准备工作：在使用内阻测试仪之前，确保已经阅读并理解相关的使用说明和安全注意事项。

检查测试仪器是否正常工作，电池是否适配于测试仪。

2.连接电池：将待测电池的正负极分别连接到测试仪的正负极端子。

确保连接牢固，避免松动或接触不良。

3.设置测试参数：根据待测电池的规格和要求，设置内阻测试仪的相关参数。

这些参数可能包括电池类型、电池电压范围、测试电流等。

确保选择的参数适用于待测电池。

4.测量内阻：启动内阻测试仪，开始测量。

测试仪将通过施加一个小的交流电流，测量电池内部电阻。

测试过程中，仪器会记录电压、电流和时间等数据。

5.获取测量结果：测试完成后，内阻测试仪会计算并显示电池的内部电阻值。

这个值通常以欧姆（Ω）为单位表示。

6.分析结果：根据测得的内阻值，分析电池的健康状况。

一般而言，电池内阻值较低的电池通常具有较好的性能。

7.记录和报告：将测得的内阻值记录下来，以备将来参考。

一些内阻测试仪具有数据记录和导出功能，可以将测量数据导出到计算机进行进一步分析。

8.安全断开：在完成测试后，安全断开电池与测试仪的连接，关闭测试仪器。

需要注意的是，不同型号的内阻测试仪可能具有不同的操作步骤和参数设置方式，因此在使用时应根据具体的设备说明进行操作。

另外，确保在操作过程中遵循相关的安全规定，防止意外发生。

GY3131蓄电池内阻测试仪使用说明书目录第一章概述 (3)1.1综述 (3)1.2主要功能及特点 (3)1.3技术指标 (3)第二章外形及接线说明 (4)2.1外形 (4)2.2 触摸屏图标 (5)第三章操作指南 (5)3.1 开机 (5)3.2 测试操作 (6)3.3 测试电池 (7)3.4 数据管理 (8)第四章简易问题维修指南 (8)4.1 无法开机工作 (8)4.2 检测误差太大 (9)第五章其它说明 (9)5.1 注意事项 (9)声明 (9)装箱清单 (10)第一章概述1.1 1.1综述蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪。

该仪表通过在线监测单体电池的电压和内阻,电导，将监测到的数据进行存储和处理，对电池故障进行报警，精确有效地判别单体电池的优良状况。

仪表对测试数据进行保存，查询、删除。

上位机软件对导入的数据进行处理，通过各种图表对数据进行分析和显示，自动生成电池的检测报告。

1.2 1.2主要功能及特点●可保存999组测试数据；用户对数据可进行查询。

●人性化的操作界面，操作简单，流程清晰，每一步操作均有简洁中文提示。

1.3 1.3技术指标型号：GY3131电压测量范围：0.000~25.000V电压测试精度：±0.2%rdg ±6dgt内阻测试范围：100S-19990S内阻测试精度：±0.5%rdg ±6dgt电导测试范围：100S-19990S电导测试精度：±0.5%rdg ±6dgt显示方式：320 x 240 彩色液晶显示器工作电源：12.6V,1000mAh,可充电锂电池外形尺寸：195X115X45 mm重量：1.2kg2第二章外形及接线说明2.1 2.1外形图2.1仪表外形图1：电池充电器接口2：屏幕显示3：电源键4：USB接口(数据导出)5：夹钳、探针测试线接口6：夹钳测试线2.2 2.2 触摸屏图标Enter键：确认、执行。

NEPRI-6810智能蓄电池内阻测试仪使用说明书Ver:1.0国科电研（武汉）股份有限公司目录一、概述 (2)1、用途 (2)2、特点 (2)3、四端法测试夹的优点： (2)4、测试探针的优点： (3)5、功能 (3)6、技术参数 (3)二、操作指导 (4)1、仪表开机/关机 (4)2、单节测量 (5)2.1（选配项）：带连接电阻的测量说明（成组测量相同） (5)3、成组测量 (6)3.1 自定义标准参数 (6)3．2 标准参数选择 (6)3．3 操作说明 (7)4、数据管理功能 (7)5、时钟设置 (7)6、系统管理 (8)6.1文件管理 (8)6.2语言选择 (8)6.3 测试波形 (9)6.4版本信息 (9)三、仪器结构 (10)1、主机 (10)2、充电器 (10)3、使用说明书 (10)4、工具箱 (10)四、仪表存储说明 (11)1、仪表用FLASH芯片存储数据包括开机画面数据、测量数据等。

(11)2、仪表数据有以下几种： (11)3、仪表数据的操作 (11)五、日常维护 (11)1、清洁维护 (11)2、存放 (11)3、电池维护 (11)一、概述1、用途智能蓄电池内阻测试仪采用先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。

客户可以根据自身情况选择蓄电池的内阻测试、电压测试及容量估算的结果作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池。

2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。

（2）重量不超过0.45Kg，手持式设计，单人操作，全程自动测量。

（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。

（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。

（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U 盘导出到计算机软件中生成图表和曲线进行分析。

蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。

本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。

2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。

检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。

2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。

2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。

测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。

请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。

2.4 进行测量当一切准备就绪后，可以开始进行测量。

按下仪器上的测量按钮，并记录显示屏上的内阻数值。

如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。

3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。

在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。

3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。

过度放电可能导致蓄电池无法启动或缩短其寿命。

3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。

请参考设备说明书了解如何进行校准操作。

3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。

避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。

3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。

在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。

4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

目录第一章智能蓄电池测试仪简介 (2)1. 说明 (2)2. 主机部件 (2)3. 主要功能特点 (2)4. 技术指标 (3)第二章内阻测试说明 (3)第三章使用方法 (5)1. 准备 (5)2. 目视检查 (5)3. 注意事项 (6)4. 电池测试 (6)5. 历史记录 (7)6. 系统设置 (7)7. 提示音说明 (8)第一章智能蓄电池测试仪简介1. 说明本手册为蓄电池内阻测试仪的使用指南，请在操作使用测试仪前仔细阅读本手册。

2. 主机部件2. 1 USB接口：用来通过U盘上传测试数据和下载参数；2. 2 测试接口：连接测试夹具；2. 3 充电接口：连接充电器；2. 4 LCD：320*240彩色TFT液晶屏；2. 5 键盘：共7个按键。

定义如表一。

表一键盘功能一览表分类符号功能方向键▼▲1.上下移动光标选择选项。

2.在某些页面可执行翻页功能。

特殊键◄►菜单切换。

[Enter]1.电池测试。

2.确认当前选择。

[Esc]1.退出或者返回上一级。

2.中断当前工作。

电源开关,每次按下依次开打开/关闭电源。

3. 主要功能特点可对蓄电池电压、内阻、容量进行测试；可以作为电压表使用,测试电池电压；可对不同电压等级的蓄电池进行自动切换；可对蓄电池进行容量测算；测试数据同步存储；对判别结果进行声音提示；电池充电状态指示；本机电池电压实时显示；无操作自动待机；测试数据记录存储；通过u盘和分析软件系统进行数据交换。

4. 技术指标测试量量程精度分辨率电压0～16V ±0.5% 1mv内阻（2V）0～10mΩ≤5% 1μΩ内阻（6V/12V）0～100mΩ≤5% 1μΩ温度-20℃～80℃±0.5%±1℃ 1℃供电电源12V 3000mAh可充锂电池可存数据 2500节测试时间连续工作不小于6小时存储容量 512Kbytes 待机时间＞32小时（有自动待机功能）尺寸 238*134*44mm 显示器320*240彩色TFT液晶屏相对湿度 10%～90%工作温度-10℃～45℃采样率1.25组(内和电压测量)/秒。

CR-AR01蓄电池内阻测试仪技术使用说明书目录产品简介 (3)产品详细信息 (3)产品简介CR-AR01蓄电池内阻测试仪是快速准确测量电池运行状态参数的多功能测试仪。

CR-AR01蓄电池内阻测试仪通过在线测试，显示并记录多组电池电压、内阻、连接电阻等电池参数;CR-AR01蓄电池内阻测试仪可与计算机及电池分析软件构成智能测试设备，跟踪电池衰变趋势，并提前报警。

CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪产品详细信息CR-AR01蓄电池内阻测试仪一、CR-AR01蓄电池内阻测试仪产品简介:目前，国内对阀控铅酸电池的维护一般是检查电池的浮充电压，实践证明，电压与容量无相关性，因为电压只是反映电池的表面参数。

国际上，内阻的测试已被广泛应用于电池的日常维护而取代过去的电压检查法。

因为内阻是反映电池内部的参数，电池的内阻已被公认是准确而快速的判断电池健康状况的重要参数。

关于内阻与容量的结论是：当电池内阻大于初始值(基值) 的25％时，电池将无法通过容量测试。

当电池的内阻大于初始值(基值) 的2倍时，电池的容量将在其额定容量的80％以下。

CR-AR01蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪器。

该仪表通过在线测试，能显示并记录多组电池电压、内阻、连接条电阻等电池重要参数，精确有效地判别电池优良状况，并可与计算机及专用电池数据分析软件一起构成智能测试设备，进一步跟踪电池的衰变趋势，并提前报警，以利于工程技术及管理人员酌情处理。

二、CR-AR01蓄电池测试仪主要功能及特点：主要功能：A、在线测量电池的电压、内阻等参数。

B、电池内阻、电压超限报警。

C、电池参数全部按分组编号，便于数据管理。

E、配套强大的计算机电池状态智能分析软件,实现电池的"病历"跟踪分析。

主要特点：A、高精度在线测试，全自动量程转换，大容量数据存储。

YTC5912智能蓄电池内阻测试仪用户操作手册目录一、概述 (3)1.1测试仪结构图 (3)1.2特点 (3)1.3技术参数 (3)二、操作说明 (4)2.1测试提示 (4)2.1.1目视检查 (4)2.1.2键盘说明 (4)2.2 测试容量 (4)三、功能操作 (5)3.1电池测试 (5)3.1.1单节测量 (5)3.1.2成组测量 (6)3.2示波器 (7)3.3数据管理 (7)3.3.1数据查询 (7)3.3.2转存U盘 (8)3.3.3数据删除 (9)3.4系统管理 (9)3.4.1时钟设置 (10)3.4.2系统参数 (10)3.4.3计量校正 (11)3.4.4更新程序 (11)附录 (12)一、概述1.1测试仪结构图1.2特点●该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据管理、系统管理。

●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示术语使用以下定义或缩写：Temp 温度（Temperature）1.3技术参数项目技术参数测量范围内阻：0.00mΩ-100mΩ电压：0.000v--16.00v 最小测量分辨率内阻：0.01mΩ电压：1mV测量精度内阻：±2.0%rdg±6dgt 电压：±0.2%rdg±6dgt供电电源高性能锂电池，直流16.8V1A适配器功率消耗连续工作不小于8小时存储容量5200节重量 1.3Kg通讯接口USB接口尺寸278 x 152 x 85 mm显示器128 x 64 点阵图形LCD二、操作说明2.1测试提示●使用测试仪进行测试时，应观察所有设备制造商的注意事项和警告。

●测试前应仔细检查所有测试引线的连接。

●确认加载/感应夹均连接在电池的接线柱上。

●确认正极和负极夹均正确连接在电池的接线柱上。

●如果极性接反，测试仪将显示：“极性接反，检查连接”。

●电池夹必须与电池连接牢固。

蓄电池检测仪的使用流程讲解1. 引言蓄电池检测仪是一种用于测试蓄电池状态和性能的设备。

它可以通过测量蓄电池的电压、电流、内阻等参数，来评估蓄电池的健康程度和可用性。

本文将介绍蓄电池检测仪的使用流程，以帮助用户正确使用和解析测试结果。

2. 准备工作在开始使用蓄电池检测仪之前，需要进行一些准备工作。

2.1 检查蓄电池首先，需要检查蓄电池是否符合测试条件。

确保蓄电池已经充满，并且没有明显的损坏或漏液现象。

2.2 检查设备检查蓄电池检测仪的电池是否已充满，并确保测试仪器的连接线和测量夹具没有损坏。

3. 开始测试在完成准备工作后，可以开始进行蓄电池的测试。

3.1 连接电源将蓄电池检测仪连接到电源。

根据检测仪的型号和使用要求，可以选择使用AC电源或者直流电源供电。

3.2 连接蓄电池使用测试仪器提供的测量线和测量夹具，将蓄电池正确连接到检测仪器上。

注意，连接过程中要确保正负极正确对应，避免短路和损坏设备。

3.3 设置参数根据蓄电池的类型和测试要求，在蓄电池检测仪上设置适当的测试参数。

通常包括电流范围、测试时间和采样间隔等参数。

3.4 启动测试确认参数设置正确后，启动测试程序。

蓄电池检测仪会根据设定的参数自动进行测试，并实时显示测试结果。

4. 解析测试结果测试完成后，需要对测试结果进行解析。

4.1 电压测试结果蓄电池检测仪会显示蓄电池的电压值。

根据蓄电池的标准电压和测试结果，判断蓄电池的电压是否正常。

4.2 电流测试结果通过测试仪器测量的电流值，可以判断蓄电池是否存在放电或充电异常的情况。

通常，正常情况下，未连接负载时的电流应接近于零。

4.3 内阻测试结果蓄电池的内阻是一个重要的指标，反映了蓄电池的健康程度。

蓄电池检测仪会显示内阻测试结果，并根据蓄电池类型提供参考范围。

一般来说，内阻过大可能表示蓄电池老化或损坏。

4.4 其他测试结果根据蓄电池检测仪的功能，还可能提供其他测试结果，如容量、温度等。

用户可以根据具体需求对这些结果进行分析和判断。
