蓄电池内阻测试仪操作指南

蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。

蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用蓄电池内阻测试仪的现场常备产品说明书。

所有蓄电池内阻测试仪的操作者必须要阅读它。

除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前，请清晰地明确责任。

接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。

如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。

在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。

（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。

使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。

（2）做好免受相邻带电部分伤害的安全措施。

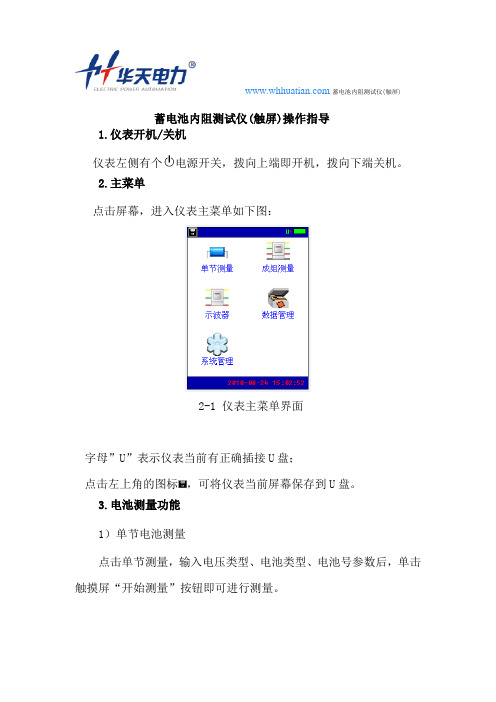

蓄电池内阻测试仪(触屏)蓄电池内阻测试仪(触屏)操作指导1.仪表开机/关机仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。

2.主菜单点击屏幕，进入仪表主菜单如下图：2-1 仪表主菜单界面字母”U”表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。

3.电池测量功能1）单节电池测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量”按钮即可进行测量。

蓄电池内阻测试仪(触屏)2-2 单节电池测量输入界面2）成组电池测量成组电池测量界面如下，其测量操作方法同单节电池测量。

输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量”按钮即可进行测量。

2-3 成组电池测量输入界面4.示波器功能双击主界面“示波器”菜单项进入示波器功能界面，如下图。

示蓄电池内阻测试仪(触屏)波器功能可进行简单的电压测量。

2-4 示波器5.数据管理功能双击主界面“数据管理”菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U盘、删除等操作，同时还可以格式化数据记录。

2-5 数据管理界面蓄电池内阻测试仪(触屏)6.系统管理1）系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能2-6 系统管理菜单页面2）时间设置进入“系统管理”菜单→双击“时间设置”菜单，弹出“日期和时间”对话窗，输入年、月、日、时、分、秒后，按“确定”即可。

2-7 时间设置菜单页面蓄电池内阻测试仪(触屏) 3）参数校准双击“系统管理”菜单→双击“参数校准”菜单，显示输入密码窗口（密码88888888），输入密码正确后，自动进入“参数校准”功能菜单界面。

2-8 参数校准菜单界面a.零点校准双击“系统管理”菜单→双击“参数校准”菜单→双击“零点校准”菜单项，进入零点校准功能，界面如下：2-9 零点校准界面 2-10 零点校准完成界面蓄电池内阻测试仪(触屏) 点击“校准”按钮，界面显示“正在校准…”即进入零点校准环节，校准完成后显示“校准完成！”，如图2-11所示，此时已进行一次零点校准。

蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。

本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。

2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。

检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。

2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。

2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。

测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。

请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。

2.4 进行测量当一切准备就绪后，可以开始进行测量。

按下仪器上的测量按钮，并记录显示屏上的内阻数值。

如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。

3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。

在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。

3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。

过度放电可能导致蓄电池无法启动或缩短其寿命。

3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。

请参考设备说明书了解如何进行校准操作。

3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。

避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。

3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。

在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。

4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

蓄电池内导测试仪安全操作及保养规程蓄电池内导测试仪是用于车辆蓄电池内阻测试的专业仪器，使用前需进行必要的安全操作和规程，以确保设备的正常运行，同时保证人员安全。

本文将详细介绍蓄电池内导测试仪的安全操作和保养规程。

安全操作规程1.在使用蓄电池内导测试仪前，请仔细阅读使用手册，并按照要求进行操作。

2.操作前，请确保设备的电源已关闭，并查看测试仪的外部是否有损坏和异常情况。

3.如需更换测试仪的电解液，请先停止测试，然后按照使用手册中的要求进行操作。

4.使用过程中，若出现异常情况，应立即停止测试，并按照手册中的操作流程进行解决。

5.请勿将测试仪与其它电子设备同时连接，避免发生电磁干扰。

6.在测试结束后，应及时关闭设备电源，并清洁测试仪的探头和外壳，以保持设备的干净和整洁。

7.不得擅自拆卸和维修蓄电池内导测试仪，以免影响设备的正常使用和损坏。

8.请在安全和通风的环境下使用测试仪，避免发生安全事故。

保养规程1.长时间不使用测试仪时，请先对设备进行彻底清洁，并在阴凉通风的地方存放，避免阳光直射，以免影响仪器的使用寿命。

2.使用测试仪的电解液时，应注意存储和保护，避免碰撞和倒置。

3.定期检查设备的电极探头和电线，确认是否有松动、劣化、断线等情况，并及时更换维护。

4.检查测试仪的存储电池，确认是否有电量不足、老化等情况，并及时充电或更换。

5.如果测试仪出现故障或不正常情况，请及时联系厂家或技术维修人员进行处理，以免发生不必要损失和安全事故。

总结蓄电池内导测试仪是专门用于车辆蓄电池内阻测试的仪器，使用前需要进行必要的安全操作和保养规程，以确保设备的正常运转和人员安全。

在操作过程中，请严格按照使用手册和安全规程进行操作，遇到故障或异常情况时要及时处理，及时进行设备保养和维护，以保证设备的正常使用和延长使用寿命。

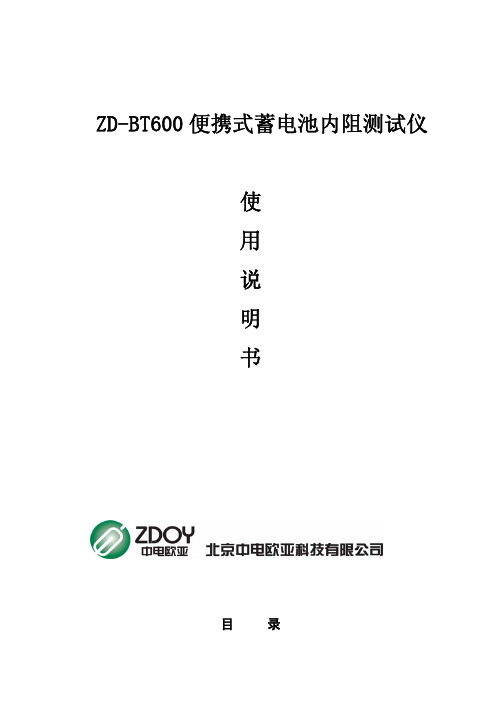

ZD-BT600便携式蓄电池内阻测试仪使用说明书目录一、产品概述 (2)二、产品简介 (2)2.1 监测装置构成 (2)2.2 装置简介 (3)2.3 键功能 (3)三、操作说明 (4)3.1 测量准备与连接 (4)3.1.1 测试准备 (4)3.1.2 连接电池 (5)3.2 测量操作 (10)3.2.1 设定时间 (11)3.2.2 测量过程 (11)3.2.3 设定存储器配置 (17)3.2.4 设定测量参数 (18)3.2.5 清除存储器 (20)3.3 提示与报警 (21)3.4 附录 (25)四、保养维护 (27)4.1 运行时的维护 (27)五、运输与贮存 (27)5.1 运输注意事项 (27)5.2 贮存注意事项 (27)六、开箱及检查 (28)6.1 开箱注意事项 (28)6.2 检查事项 (28)七、服务与支持 (28)一、产品概述蓄电池内阻测试仪是北京中电欧亚科技有限公司专为通信、电力系统的铅酸蓄电池放电维护而设计的新型高科技智能产品，为直流系统用户提供一个安全可靠、快捷便携的检测设备。

该装置集检测技术、数字信号处理技术、计算机控制技术、通信技术于一体，是北京中电欧亚科技有限公司研发人员经过多年与电池专家和电池用户在收集分析了国内外大量技术资料后，共同研究开发出的新一代电池运行监测装置。

广泛应用在电力直流系统、电信机房和无人值守基站、数据中心等不间断电源场合，对后备蓄电池串进行在线监测管理，及时发现异常电池和落后电池，并为用户提供维护方案，确保电源系统的可靠运行。

北京中电欧亚科技有限公司立足电力领域，坚持走专业化发展道路，坚持以技术先进、提供优质服务来推广公司产品，提供更完善周到的客户服务。

蓄电池内阻测试仪主要具有以下优越性能 :¾采用直流大电流内阻、连接电阻测试¾结构紧凑、携带便捷¾多种测试夹可选，适用各式电池检测¾按键少，操作简单¾自动汇集历史数据，自动生成测试报告¾强劲的后台分析软件，快速估算电池状况二、产品简介2.1 监测装置构成¾蓄电池内阻测试仪¾测试包¾测试夹¾充电器¾通信电缆¾蓄电池数据管理系统软件¾蓄电池数据管理系统软件使用说明书¾CRM1000型蓄电池内阻测试仪使用说明书2.2 装置简介本装置机箱前面板左侧是高亮低功耗液晶屏，右侧是21键键盘。

内阻测试仪的使用方法1.购买合适的内阻测试仪首先，选择适合自己需求的内阻测试仪。

市面上有许多不同型号和品牌的内阻测试仪，选择一款质量可靠、功能齐全的产品是至关重要的。

2.准备测试仪将内阻测试仪取出包装，检查是否完好无损。

同时，根据使用说明书了解仪器的使用方法、功能以及安全注意事项。

3.准备被测装置将要测量的电池、蓄电池或超级电容器从系统中拆卸下来，确保其与电源完全断开连接，并确认其已经放电。

4.连接测试仪将测试仪的测试夹具连接到被测装置的正、负极上，确保连接牢固、不会产生干扰，并注意连接的极性是否正确。

5.设置测试参数根据被测装置的特性，通过测试仪的控制面板设置相关的测试参数，如测试电流、测试时间、测量精度等。

对于不同的装置，参数设置可能有所不同，需要根据说明书进行正确选择。

6.开始测试按下测试仪上的开始按钮，测试仪将自动进行测试过程。

在测试过程中，内阻测试仪会通过电流刺激被测装置，并测量其电压响应。

测试仪会根据设置的参数自动计算出内部电阻。

7.记录测试数据测试仪完成测试后，会将测试数据显示在仪器的屏幕上。

此时，可以将数据记录下来，以供后续分析和评估使用。

同时，一些先进的内阻测试仪还可以将数据保存到存储设备中，以便后续查看和处理。

8.结束测试当所有测试完成后，可以将测试夹具从被测装置上拆卸下来，然后将被测装置与电源再次连接。

需要注意的是，使用内阻测试仪时要遵循以下安全注意事项：-在测试开始之前，确保仪器和被测装置的工作环境是安全和稳定的，避免因测试过程中的干扰而导致事故。

-操作仪器时，要穿戴好防静电手套等防护用品，防止静电对测试结果的影响。

-操作仪器应按照说明书的要求进行，不要随意更改参数设置或操作步骤。

-在测试过程中，要避免用手触碰测试仪或者被测装置的导线和电极，以免触电或受伤。

-在测试过程中，注意观察仪器是否有异常情况，如过高的温度、异常的噪音等。

如有异常情况，应及时停止测试并检查修复仪器。

目录第一章智能蓄电池测试仪简介 (2)1. 说明 (2)2. 主机部件 (2)3. 主要功能特点 (2)4. 技术指标 (3)第二章内阻测试说明 (3)第三章使用方法 (5)1. 准备 (5)2. 目视检查 (5)3. 注意事项 (6)4. 电池测试 (6)5. 历史记录 (7)6. 系统设置 (7)7. 提示音说明 (8)第一章智能蓄电池测试仪简介1. 说明本手册为蓄电池内阻测试仪的使用指南，请在操作使用测试仪前仔细阅读本手册。

2. 主机部件2. 1 USB接口：用来通过U盘上传测试数据和下载参数；2. 2 测试接口：连接测试夹具；2. 3 充电接口：连接充电器；2. 4 LCD：320*240彩色TFT液晶屏；2. 5 键盘：共7个按键。

定义如表一。

表一键盘功能一览表分类符号功能方向键▼▲1.上下移动光标选择选项。

2.在某些页面可执行翻页功能。

特殊键◄►菜单切换。

[Enter]1.电池测试。

2.确认当前选择。

[Esc]1.退出或者返回上一级。

2.中断当前工作。

电源开关,每次按下依次开打开/关闭电源。

3. 主要功能特点可对蓄电池电压、内阻、容量进行测试；可以作为电压表使用,测试电池电压；可对不同电压等级的蓄电池进行自动切换；可对蓄电池进行容量测算；测试数据同步存储；对判别结果进行声音提示；电池充电状态指示；本机电池电压实时显示；无操作自动待机；测试数据记录存储；通过u盘和分析软件系统进行数据交换。

4. 技术指标测试量量程精度分辨率电压0～16V ±0.5% 1mv内阻（2V）0～10mΩ≤5% 1μΩ内阻（6V/12V）0～100mΩ≤5% 1μΩ温度-20℃～80℃±0.5%±1℃ 1℃供电电源12V 3000mAh可充锂电池可存数据 2500节测试时间连续工作不小于6小时存储容量 512Kbytes 待机时间＞32小时（有自动待机功能）尺寸 238*134*44mm 显示器320*240彩色TFT液晶屏相对湿度 10%～90%工作温度-10℃～45℃采样率1.25组(内和电压测量)/秒。

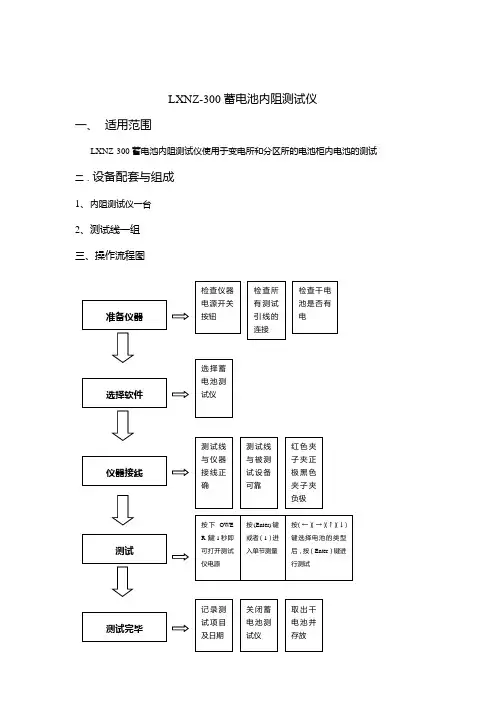

LXNZ-300蓄电池内阻测试仪一、适用范围LXNZ-300蓄电池内阻测试仪使用于变电所和分区所的电池柜内电池的测试二．设备配套与组成1、内阻测试仪一台2、测试线一组三、操作流程图四、仪器接线及注意事项（一）注意事项1、测试前应仔细检查所有测试引线的连接。

2、确认测试夹靠连接在电池的接线柱上。

3、确认正极和负极均正确连接在电池的接线柱上。

4、如果极性接反，电压将显示负值。

5、电池夹必须与电池连接牢固.。

将出现错误诊断。

对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线柱端。

为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。

安装前检查接线柱间隙是不是足够。

（二）测试（1）按下（POWER）键1秒，即可打开测试仪电源。

自动进入主菜单。

主菜单有六项功能（2）在主菜单下，选择（单节电池测量），即可进入单节电池测试。

（3）将电池夹连接到电池上，注意极性，红色夹接正极，黑色夹接负极。

（4）按(Enter)键或者（1）进入单节测量。

（5）输入存储序号，默认序号较前一次自动增加，按（Enter）键。

（6）按（←）（→）（↑）（→）键选择电池的类型后，按（Enter）键进行测试。

（7）测试仪显示测试结果。

（8）按（Enter）键，测试仪保存测量数据，并进入下一节电池测量界面。

（9）或者按（Esc）键退出单节测试，不保存测试结果。

注意：1.如果极性接反错误电压将显示负极2.出现紧急情况时，立即拆除电池引线停止测试。

3.电池采用星级制.三星为优两星为良一星为中黑色低交叉为需更换（10）进入（主菜单）菜单。

（11）选择（2整组电池测量）按（Enter）键或（2）确认。

（12）将电池夹连接到电池上，注意极性。

（注意）：整组测量需要先设置参数，将提示设置。

进入到主菜单下的（6仪表系统管理）下的（1整组参数设置）进行设置。

（13）按屏幕提示选择“站号”（选择内容需在整组参数表设置的范围内）按（Enter）键光标将移至“组号”输入栏，系统自动寻找并显示该“站号”对应的第一个未检测的“组号”，如输入“站号”对应的所有“组号“均被检测过，”组号“将不显示任何内容，等待输入相应值。

YTC5912智能蓄电池内阻测试仪用户操作手册目录一、概述 (3)1.1测试仪结构图 (3)1.2特点 (3)1.3技术参数 (3)二、操作说明 (4)2.1测试提示 (4)2.1.1目视检查 (4)2.1.2键盘说明 (4)2.2 测试容量 (4)三、功能操作 (5)3.1电池测试 (5)3.1.1单节测量 (5)3.1.2成组测量 (6)3.2示波器 (7)3.3数据管理 (7)3.3.1数据查询 (7)3.3.2转存U盘 (8)3.3.3数据删除 (9)3.4系统管理 (9)3.4.1时钟设置 (10)3.4.2系统参数 (10)3.4.3计量校正 (11)3.4.4更新程序 (11)附录 (12)一、概述1.1测试仪结构图1.2特点●该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据管理、系统管理。

●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示术语使用以下定义或缩写：Temp 温度（Temperature）1.3技术参数项目技术参数测量范围内阻：0.00mΩ-100mΩ电压：0.000v--16.00v 最小测量分辨率内阻：0.01mΩ电压：1mV测量精度内阻：±2.0%rdg±6dgt 电压：±0.2%rdg±6dgt供电电源高性能锂电池，直流16.8V1A适配器功率消耗连续工作不小于8小时存储容量5200节重量 1.3Kg通讯接口USB接口尺寸278 x 152 x 85 mm显示器128 x 64 点阵图形LCD二、操作说明2.1测试提示●使用测试仪进行测试时，应观察所有设备制造商的注意事项和警告。

●测试前应仔细检查所有测试引线的连接。

●确认加载/感应夹均连接在电池的接线柱上。

●确认正极和负极夹均正确连接在电池的接线柱上。

●如果极性接反，测试仪将显示：“极性接反，检查连接”。

●电池夹必须与电池连接牢固。
