蓄电池内阻测试仪

蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。

蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用蓄电池内阻测试仪的现场常备产品说明书。

所有蓄电池内阻测试仪的操作者必须要阅读它。

除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前，请清晰地明确责任。

接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。

如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。

在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。

（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。

使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。

（2）做好免受相邻带电部分伤害的安全措施。

内阻测试仪原理内阻测试仪是一种用于测量电池、蓄电池和其他电源内部电阻的设备。

它能够准确地测量电源的内部阻抗，以评估电源的健康状况和性能。

以下将介绍内阻测试仪的原理以及它的工作方式。

一、内阻测试仪的原理内阻测试仪的原理基于电路的欧姆定律。

欧姆定律指出，在电路中，电压与电流之间存在线性关系，且电阻（内阻）可以通过测量电流和电压的值来计算得出。

内阻测试仪利用这一定律来测量电源的内部电阻。

内阻测试仪利用一个外部负载来模拟真实的负载条件，并通过测量在不同负载下的电压降和电流值来计算电源的内阻。

当负载与电源连接时，电流会通过电源和负载之间的内部电阻产生电压降。

内阻测试仪测量电源输出端和负载之间的电压降，同时测量通过负载的电流值。

通过测量电流和电压的值，内阻测试仪可以利用欧姆定律计算出电源的内部电阻。

具体的计算公式为：电源内部电阻 = (空载电压 - 负载电压) / 负载电流二、内阻测试仪的工作方式内阻测试仪通常具有一个内置的恒流源，用来提供已知恒定电流。

在测量过程中，内阻测试仪将恒流源与电源进行连接，并测量电源的输出电流和电压降。

测试仪通过改变恒流源的负载电阻来模拟不同负载条件。

在测量之前，内阻测试仪需要对恒流源进行校准，以确保提供的恒流源在测量过程中能够维持恒定的电流值。

校准过程中，测试仪会在不同负载下测量恒流源输出的电流，并进行校准计算。

一旦校准完成，内阻测试仪会根据预设的测试参数依次测量不同负载下的电流和电压降。

通过测量多组数据，测试仪可以计算出电源在不同负载条件下的内阻，从而评估电源的性能状况。

内阻测试仪通常还具有数据存储和分析功能，可以将测量结果保存下来，并进行数据分析。

这样，用户可以通过对多次测试结果的比较和分析来了解电源的状态变化和性能趋势。

总结：内阻测试仪是一种用于测量电源内部电阻的设备，它利用电路的欧姆定律原理进行测量。

通过测量电流和电压的值，内阻测试仪可以计算出电源的内部电阻，并评估电源的健康状况和性能。

蓄电池内阻测试仪计量的校正方
法详细说明
电池内阻测试仪的原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC检出值。

蓄电池内阻测试仪计量校正方法：
1、按［电源］开关打开蓄电池内资测试仪。

说明：
打开测试仪后，可根据需要打开/关闭LCD背光。

计量校正用于仪表的校准。

测量前选择一个标准电池，即选择一个电池，的测出它的电压值，作为标准电压。

2、按数字键4选择［4.系统管理］。

3、输入密码：88888888。

4、按数字键2选择［2.计量校正］。

5、将夹具短接，按确认按钮，进行自校。

6、自校需要大约3分钟，等屏幕上的数字稳定后，按确认按钮。

7、输入标准电压。

8、用夹具连接标准电源（电池），测量电压。

电池内阻测试仪电路图
测量范围：0 – 500m欧（10mA 1KHz）
PCB使用M8电子负载附加部分电路。

过后和M8电子负载整合。

原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC 检出值。

C2、C3两个电容可以用一个47uF/50V的无极性电容代替。

耐压为50V是为了测高电压电池内阻。

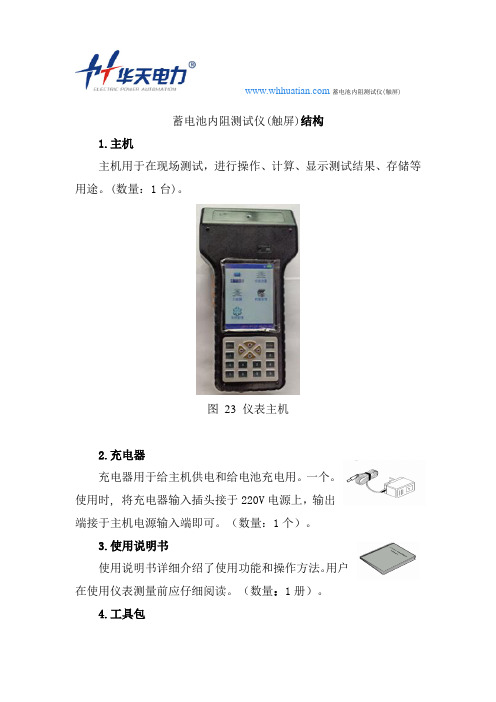

蓄电池内阻测试仪(触屏)蓄电池内阻测试仪(触屏)结构1.主机主机用于在现场测试，进行操作、计算、显示测试结果、存储等用途。

(数量：1台)。

图23 仪表主机2.充电器充电器用于给主机供电和给电池充电用。

一个。

使用时, 将充电器输入插头接于220V电源上，输出端接于主机电源输入端即可。

（数量：1个）。

3.使用说明书使用说明书详细介绍了使用功能和操作方法。

用户在使用仪表测量前应仔细阅读。

（数量：1册）。

4.工具包蓄电池内阻测试仪(触屏) 用来装主机及配件。

（数量：1 个）连接测试线与测试源时，注意安全，防止触电和短路的发生！在进行连接时需特别注意电压测试线的颜色与主机插座的颜色必须一致。

四、仪表存储说明1.仪表用于存储数据的FLASH大小为16M字节(byte)。

其中15M 字节用于存储检测数据。

2.仪表数据有以下几种：1）屏幕数据。

以图片形式存储仪表当前的屏幕显示。

文件名称ddhhmmss.bmp。

dd为仪表当前日期(几日)，hh为当前小时，mm为当前分钟,ss为当前秒。

此类文件以便都具有唯一的一个文件名称，文件大小一致为225Kbytes(字节)。

2）检测结果数据。

单节电池测量数据成组电池测量数据3.仪表数据的操作在仪表主菜单的检测结果调阅功能下可以对数据文件进行打开回放、转存U盘、删除等操作。

数据文件转存到U盘为TXT文本文件格蓄电池内阻测试仪(触屏) 式。

五、日常维护1.清洁维护1) 主机的清洁维护使用柔软的湿布与温和型清洗剂清洗.仪器主机。

请不要使用擦伤型、溶解型清洗剂或酒精等，以免损坏主机上的文字。

2) 电压测试线夹的清洁维护使用柔软的湿布与温和型清洗剂清洗电压线夹。

清洗完后用清水清洗一遍，擦干。

请不要擦伤探头的金属部分，以免造成接触不良，使测试结果出现误差。

3) 电流测试探头的清洁维护使用柔软的湿布与温和型清洗剂定期擦洗电流探头。

请不要使用擦伤型、溶解型清洗剂或酒精等。

打开夹钳，用稍带一点油的布擦试磁芯头。

NEPRI-6810智能蓄电池内阻测试仪使用说明书Ver:1.0国科电研（武汉）股份有限公司目录一、概述 (2)1、用途 (2)2、特点 (2)3、四端法测试夹的优点： (2)4、测试探针的优点： (3)5、功能 (3)6、技术参数 (3)二、操作指导 (4)1、仪表开机/关机 (4)2、单节测量 (5)2.1（选配项）：带连接电阻的测量说明（成组测量相同） (5)3、成组测量 (6)3.1 自定义标准参数 (6)3．2 标准参数选择 (6)3．3 操作说明 (7)4、数据管理功能 (7)5、时钟设置 (7)6、系统管理 (8)6.1文件管理 (8)6.2语言选择 (8)6.3 测试波形 (9)6.4版本信息 (9)三、仪器结构 (10)1、主机 (10)2、充电器 (10)3、使用说明书 (10)4、工具箱 (10)四、仪表存储说明 (11)1、仪表用FLASH芯片存储数据包括开机画面数据、测量数据等。

(11)2、仪表数据有以下几种： (11)3、仪表数据的操作 (11)五、日常维护 (11)1、清洁维护 (11)2、存放 (11)3、电池维护 (11)一、概述1、用途智能蓄电池内阻测试仪采用先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。

客户可以根据自身情况选择蓄电池的内阻测试、电压测试及容量估算的结果作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池。

2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。

（2）重量不超过0.45Kg，手持式设计，单人操作，全程自动测量。

（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。

（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。

（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U 盘导出到计算机软件中生成图表和曲线进行分析。

蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。

本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。

2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。

检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。

2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。

2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。

测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。

请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。

2.4 进行测量当一切准备就绪后，可以开始进行测量。

按下仪器上的测量按钮，并记录显示屏上的内阻数值。

如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。

3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。

在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。

3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。

过度放电可能导致蓄电池无法启动或缩短其寿命。

3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。

请参考设备说明书了解如何进行校准操作。

3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。

避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。

3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。

在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。

4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

ZD-BT600便携式蓄电池内阻测试仪使用说明书目录一、产品概述 (2)二、产品简介 (2)2.1 监测装置构成 (2)2.2 装置简介 (3)2.3 键功能 (3)三、操作说明 (4)3.1 测量准备与连接 (4)3.1.1 测试准备 (4)3.1.2 连接电池 (5)3.2 测量操作 (10)3.2.1 设定时间 (11)3.2.2 测量过程 (11)3.2.3 设定存储器配置 (17)3.2.4 设定测量参数 (18)3.2.5 清除存储器 (20)3.3 提示与报警 (21)3.4 附录 (25)四、保养维护 (27)4.1 运行时的维护 (27)五、运输与贮存 (27)5.1 运输注意事项 (27)5.2 贮存注意事项 (27)六、开箱及检查 (28)6.1 开箱注意事项 (28)6.2 检查事项 (28)七、服务与支持 (28)一、产品概述蓄电池内阻测试仪是北京中电欧亚科技有限公司专为通信、电力系统的铅酸蓄电池放电维护而设计的新型高科技智能产品，为直流系统用户提供一个安全可靠、快捷便携的检测设备。

该装置集检测技术、数字信号处理技术、计算机控制技术、通信技术于一体，是北京中电欧亚科技有限公司研发人员经过多年与电池专家和电池用户在收集分析了国内外大量技术资料后，共同研究开发出的新一代电池运行监测装置。

广泛应用在电力直流系统、电信机房和无人值守基站、数据中心等不间断电源场合，对后备蓄电池串进行在线监测管理，及时发现异常电池和落后电池，并为用户提供维护方案，确保电源系统的可靠运行。

北京中电欧亚科技有限公司立足电力领域，坚持走专业化发展道路，坚持以技术先进、提供优质服务来推广公司产品，提供更完善周到的客户服务。

蓄电池内阻测试仪主要具有以下优越性能 :¾采用直流大电流内阻、连接电阻测试¾结构紧凑、携带便捷¾多种测试夹可选，适用各式电池检测¾按键少，操作简单¾自动汇集历史数据，自动生成测试报告¾强劲的后台分析软件，快速估算电池状况二、产品简介2.1 监测装置构成¾蓄电池内阻测试仪¾测试包¾测试夹¾充电器¾通信电缆¾蓄电池数据管理系统软件¾蓄电池数据管理系统软件使用说明书¾CRM1000型蓄电池内阻测试仪使用说明书2.2 装置简介本装置机箱前面板左侧是高亮低功耗液晶屏，右侧是21键键盘。

内阻测试仪保养及注意事项内阻测试仪是一种重要的电池测试工具，主要用于测量蓄电池的内部电阻和开路电压等参数。

使用内阻测试仪可以快速准确地检测蓄电池的健康状况，从而确保蓄电池能够正常工作。

然而，内阻测试仪也需要经常保养和注意一些使用事项，下面我们就来详细介绍一下。

保养内阻测试仪的保养非常重要，能够确保测试结果的准确性和仪器的寿命。

以下是一些保养注意事项：定期校准内阻测试仪需要定期进行校准，以确保测试结果的准确性。

用户可以按照仪器说明书中的方法进行校准。

如果没有经验进行校准，可以联系仪器厂家或者专业人士进行校准。

清洁仪器使用内阻测试仪之前需要确保仪器外部干净。

如果仪器表面有污垢或灰尘，可以使用干燥的软布轻轻擦拭。

如果污垢难以清除，可以使用少量的清洁剂进行清洁，但要注意不要将清洁剂进入仪器内部。

防潮保护内阻测试仪需要放置在防潮、干燥的地方。

如果仪器长时间存放在潮湿的环境中，可能会导致仪器损坏或出现故障。

同时，在使用中也需要尽量避免将仪器浸入水中或者受到雨水的浸淋。

防震保护内阻测试仪需要放置在稳定、平坦的地面上。

如果仪器不稳定或者位置不平稳会导致测试结果的不准确。

注意事项使用内阻测试仪需要注意以下几点：注意安全使用内阻测试仪需要注意安全，尤其需要注意以下几点：避免短路在测试蓄电池时，需要注意避免短路。

如果短路可能导致蓄电池爆炸，严重危及用户的安全。

避免触电在使用内阻测试仪时，需要避免触电。

在测试电池时，电缆应该连接稳固，确保电池与测试仪之间没有水分或污垢来防止电击。

理解测试结果在使用内阻测试仪时，需要注意理解测试结果。

测试结果会直接反映蓄电池的电池容量和健康状况。

因此，用户需要深入理解测试结果，以便更好地维护蓄电池。

避免长时间连接内阻测试仪不是用来充电、放电电池的工具，仪器的功能仅限于测量内阻以及开路电压。

在使用过程中，应该尽量避免长时间连接蓄电池和内阻测试仪，否则可能导致电池的损坏。

总之，内阻测试仪是一款非常重要的电池维护工具，但使用不当可能会导致电池损坏，还可能会危及用户的安全。

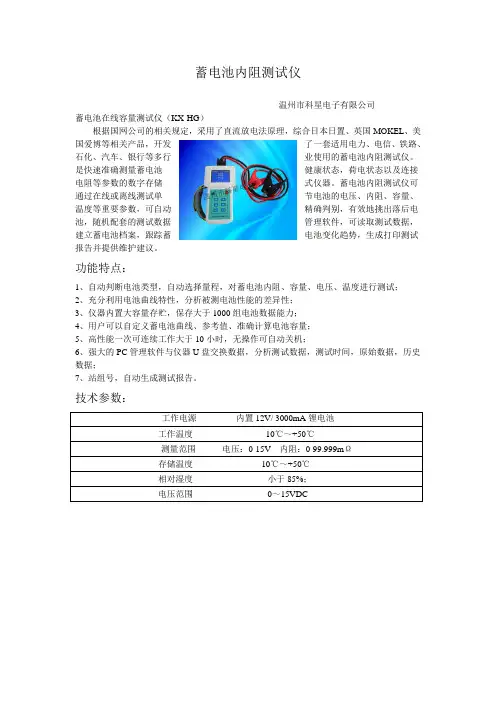

蓄电池内阻测试仪
------温州市科星电子有限公司
蓄电池在线容量测试仪（KX-HG ）
根据国网公司的相关规定，采用了直流放电法原理，综合日本日置、英国MOKEL 、美国爱博等相关产品，开发了一套适用电力、电信、铁路、石化、汽车、银行等多行业使用的蓄电池内阻测试仪。

是快速准确测量蓄电池健康状态，荷电状态以及连接电阻等参数的数字存储式仪器。

蓄电池内阻测试仪可通过在线或离线测试单节电池的电压、内阻、容量、温度等重要参数，可自动精确判别，有效地挑出落后电池，随机配套的测试数据管理软件，可读取测试数据，建立蓄电池档案，跟踪蓄电池变化趋势，生成打印测试报告并提供维护建议。

功能特点：
1、自动判断电池类型，自动选择量程，对蓄电池内阻、容量、电压、温度进行测试；
2、充分利用电池曲线特性，分析被测电池性能的差异性；
3、仪器内置大容量存贮，保存大于1000组电池数据能力；
4、用户可以自定义蓄电池曲线、参考值、准确计算电池容量；
5、高性能一次可连续工作大于10小时，无操作可自动关机；
6、强大的PC 管理软件与仪器U 盘交换数据，分析测试数据，测试时间，原始数据，历史数据；
7、站组号，自动生成测试报告。

技术参数： 工作电源
内置12V/ 3000mA 锂电池
工作温度 -10℃～+50℃
测量范围 电压：0-15V 内阻：0-99.999m Ω
存储温度 -10℃～+50℃
相对湿度 小于85%；
电压范围 0～15VDC。

智能蓄电池内阻测试仪功能及工作原理说明智能蓄电池内阻测试仪-智能蓄电池内阻仪主要用来测试蓄电池内阻，通过内阻值变化来评估蓄电池好坏，从而作为蓄电池管理参考依据。

蓄电池内阻测试仪采用本公司研发的最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并配以强大的蓄电池内阻标准值做参考，以此来判断对比蓄电池电池容量和目前状态的变化，及时发现不良。

本文就仪天成电力设备有限公司就YTC5915蓄电池内阻测试仪的功能及工作原理做以下说明。

电池的内阻直接决定了电池的好坏，为了随时监测电池的内阻，本公司设计和开发了此款电池内阻测试仪，本系统的原理框图如下：功能简要说明：1.被测电池类型：标称电压为12V以下的电池，电压测试精度1% .2.测试对象：支持随机单节和整组多节电池两种测试方案。

3.测试项目：仅测试电池电压、测试电池电压和内阻、测试电池和链接条4.测试模式：支持自动切换到下一节和手动切换到下一节两种切换模式。

5.数据管理：支持测试数据的查看、导出、编辑功能。

6.过温保护：当内部散热器温度达到75℃时，内部风扇会启动，帮助散热。

7.当内部散热器温度降低到65℃时，内部风扇会停止。

8.当散热器温度达到85℃时，系统提示温度过高请等待，测试会停止，避免仪器过热而损坏。

9.系统其它功能：系统支持语言设置、自动关机设置、日期时间设置和测量校准功能。

10.仪器配有15V/2A适配器，内置11.1V/3200mAh锂离子电池，可连续工作10小时，待机时长可达7天。

11.仪器配有4.3寸电阻式触摸屏，并支持SD卡、USB2.0接口。

仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年的行业技术经验，所生产的YTC5915智能蓄电池内阻测试仪具有体积小，重量轻的特点，售后三月包换，三年质保，终身保修！。
