蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

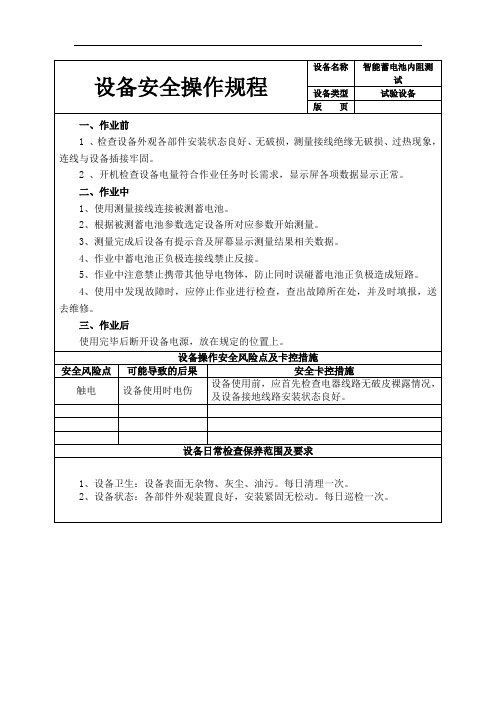

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。
目录第一章软件的安装 (2)前言 (2)1.1软件安装 (2)1.2软件运行 (2)第二章数据交换 (2)2.1从文件导入测试数据 (3)2.2浏览组电池参数 (4)2.3浏览自定义参数 (4)第三章数据修改 (5)3.1成组数据修改 (5)3.2 单节数据修改 (6)第四章数据分析 (6)4.1电池状态分析 (6)4.2电池趋势分析 (9)第五章数据维护 (9)5.1 备份数据 (9)5.2 导出数据 (9)5.3导入数据 (10)第六章定义基本资料 (11)6.1定义用户单位 (11)6.2定义站名 (12)6.3定义电池组 (12)6.4定义厂家 (13)6.5定义电池型号 (13)第七章系统功能 (15)7.1 定义操作员 (15)7.2修改密码 (15)7.3设置参数 (15)7.4选择语言 (16)第八章帮助 (16)8.1关于 (16)8.2 注册信息 (16)8.3退出系统 (16)第一章软件的安装前言本系统是蓄电池性能测试仪（以下简称测试仪）随机配备的数据分析管理软件，直接和蓄电池测试仪配合使用。
本管理系统主要分两部分功能，其一是对对测试对象进行定义并下载到测试仪，测试对象包括使用单位信息、站点信息、电池组信息、电池类型信息等；其二就是对测试仪的测试数据进行收集、存储、分析，利用这些数据可以建立电池历史数据及“病历”，生成打印报表。
由于测试仪自身存储数据空间有限，各种分析功能不够丰富，所以本管理系统的核心价值在于利用pc机大容量的存储空间，对各个被测对象进行长期跟踪分析，同时利用pc机上丰富灵活的人机界面和打印功能为客户（管理者，维护者，测试者）提供了一个更加丰富多彩的电池监测和管理功能。
1.1软件安装1.在光盘上找到智能蓄电池状态分析系统Setup.exe，双击运行。
2.出现安装界面界面：3.点【继续】按钮继续安装程序4.选择安装目标路径5.单击【下一步】按钮，继续安装。
6.最后出现安装成功界面：1.2软件运行点击【开始】—>【程序】—>【蓄电池测试仪管理系统】程序开始运行。

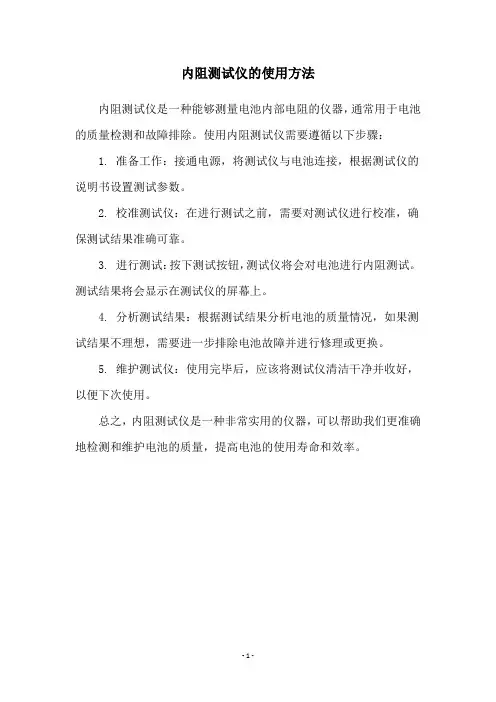

内阻测试仪的使用方法
内阻测试仪是一种能够测量电池内部电阻的仪器，通常用于电池的质量检测和故障排除。
使用内阻测试仪需要遵循以下步骤：
1. 准备工作：接通电源，将测试仪与电池连接，根据测试仪的说明书设置测试参数。
2. 校准测试仪：在进行测试之前，需要对测试仪进行校准，确保测试结果准确可靠。
3. 进行测试：按下测试按钮，测试仪将会对电池进行内阻测试。
测试结果将会显示在测试仪的屏幕上。
4. 分析测试结果：根据测试结果分析电池的质量情况，如果测试结果不理想，需要进一步排除电池故障并进行修理或更换。
5. 维护测试仪：使用完毕后，应该将测试仪清洁干净并收好，以便下次使用。
总之，内阻测试仪是一种非常实用的仪器，可以帮助我们更准确地检测和维护电池的质量，提高电池的使用寿命和效率。
- 1 -。
蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。
本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。
2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。
检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。
2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。
2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。
测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。
请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。
2.4 进行测量当一切准备就绪后，可以开始进行测量。
按下仪器上的测量按钮，并记录显示屏上的内阻数值。
如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。
3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。
在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。
3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。
过度放电可能导致蓄电池无法启动或缩短其寿命。
3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。
请参考设备说明书了解如何进行校准操作。
3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。
避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。
3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。
在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。
4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

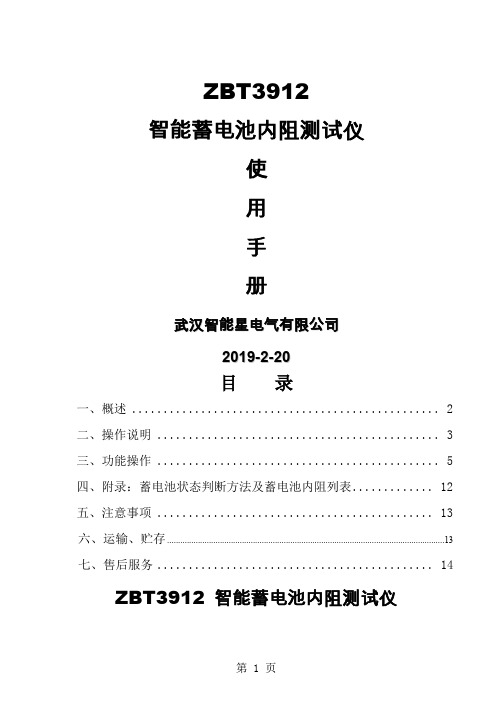

ZBT3912智能蓄电池内阻测试仪使用手册武汉智能星电气有限公司2019-2-20目录一、概述 (2)二、操作说明 (3)三、功能操作 (5)四、附录：蓄电池状态判断方法及蓄电池内阻列表 (12)五、注意事项 (13)六、运输、贮存 (13)七、售后服务 (14)ZBT3912 智能蓄电池内阻测试仪一、概述1. 测试仪结构图2. 特点●该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据管理、系统管理。
●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示术语：使用以下定义或缩写：Temp 温度（Temperature）3．技术参数测量范围内阻：0.0mΩ--100mΩ电压：0.000v--16v最小测量分辨率内阻：0.01 mΩ电压：1mV测量精度内阻：±2.0%rdg ±6dgt电压：±0.2%rdg±6dgt供电电源锂电池供电直流16.8V1A适配器功率消耗连续工作不小于4小时（16.8V 1300mAH）存储容量64K*8显示器128x 64 点阵图形LCD尺寸260 x 142 x 70 mm重量 1.3 Kg工作温度-10℃--50℃湿度小于85%RH二、操作说明本部分主要讲解蓄电池内阻测试仪的操作。
1. 测试提示●使用测试仪进行测试时，应观察所有设备制造商的注意事项和警告。
●测试前应仔细检查所有测试引线的连接。
●确认加载/感应夹均连接在电池的接线柱上。
●确认正极和负极夹均正确连接在电池的接线柱上。
●如果极性接反，测试仪将显示：“极性接反，检查连接”。
●电池夹必须与电池连接牢固。
否则将出现错误诊断。
对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线端。
为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。
安装前检查接线柱间隙是否足够。
1.1目视检查测试前应目视检查以下项目：电池盒是否破裂。
内阻测试仪的使用方法1.购买合适的内阻测试仪首先，选择适合自己需求的内阻测试仪。
市面上有许多不同型号和品牌的内阻测试仪，选择一款质量可靠、功能齐全的产品是至关重要的。
2.准备测试仪将内阻测试仪取出包装，检查是否完好无损。
同时，根据使用说明书了解仪器的使用方法、功能以及安全注意事项。
3.准备被测装置将要测量的电池、蓄电池或超级电容器从系统中拆卸下来，确保其与电源完全断开连接，并确认其已经放电。
4.连接测试仪将测试仪的测试夹具连接到被测装置的正、负极上，确保连接牢固、不会产生干扰，并注意连接的极性是否正确。
5.设置测试参数根据被测装置的特性，通过测试仪的控制面板设置相关的测试参数，如测试电流、测试时间、测量精度等。
对于不同的装置，参数设置可能有所不同，需要根据说明书进行正确选择。
6.开始测试按下测试仪上的开始按钮，测试仪将自动进行测试过程。
在测试过程中，内阻测试仪会通过电流刺激被测装置，并测量其电压响应。
测试仪会根据设置的参数自动计算出内部电阻。
7.记录测试数据测试仪完成测试后，会将测试数据显示在仪器的屏幕上。
此时，可以将数据记录下来，以供后续分析和评估使用。
同时，一些先进的内阻测试仪还可以将数据保存到存储设备中，以便后续查看和处理。
8.结束测试当所有测试完成后，可以将测试夹具从被测装置上拆卸下来，然后将被测装置与电源再次连接。
需要注意的是，使用内阻测试仪时要遵循以下安全注意事项：-在测试开始之前，确保仪器和被测装置的工作环境是安全和稳定的，避免因测试过程中的干扰而导致事故。
-操作仪器时，要穿戴好防静电手套等防护用品，防止静电对测试结果的影响。
-操作仪器应按照说明书的要求进行，不要随意更改参数设置或操作步骤。
-在测试过程中，要避免用手触碰测试仪或者被测装置的导线和电极，以免触电或受伤。
-在测试过程中，注意观察仪器是否有异常情况，如过高的温度、异常的噪音等。
如有异常情况，应及时停止测试并检查修复仪器。

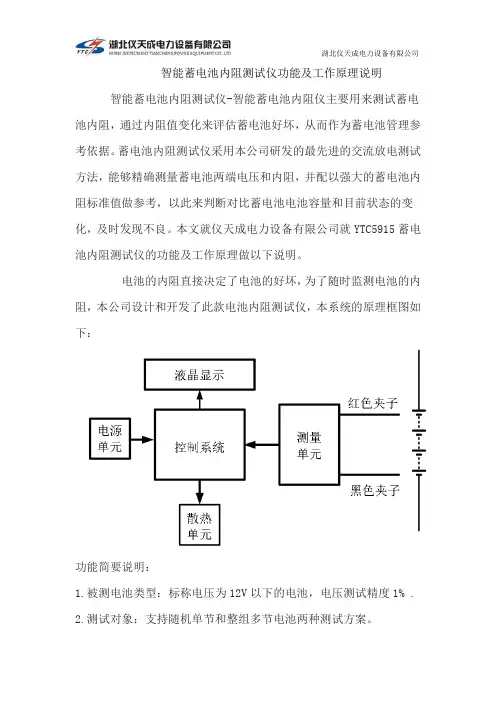

智能蓄电池内阻测试仪功能及工作原理说明智能蓄电池内阻测试仪-智能蓄电池内阻仪主要用来测试蓄电池内阻，通过内阻值变化来评估蓄电池好坏，从而作为蓄电池管理参考依据。
蓄电池内阻测试仪采用本公司研发的最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并配以强大的蓄电池内阻标准值做参考，以此来判断对比蓄电池电池容量和目前状态的变化，及时发现不良。
本文就仪天成电力设备有限公司就YTC5915蓄电池内阻测试仪的功能及工作原理做以下说明。
电池的内阻直接决定了电池的好坏，为了随时监测电池的内阻，本公司设计和开发了此款电池内阻测试仪，本系统的原理框图如下：功能简要说明：1.被测电池类型：标称电压为12V以下的电池，电压测试精度1% .2.测试对象：支持随机单节和整组多节电池两种测试方案。
3.测试项目：仅测试电池电压、测试电池电压和内阻、测试电池和链接条4.测试模式：支持自动切换到下一节和手动切换到下一节两种切换模式。
5.数据管理：支持测试数据的查看、导出、编辑功能。
6.过温保护：当内部散热器温度达到75℃时，内部风扇会启动，帮助散热。
7.当内部散热器温度降低到65℃时，内部风扇会停止。
8.当散热器温度达到85℃时，系统提示温度过高请等待，测试会停止，避免仪器过热而损坏。
9.系统其它功能：系统支持语言设置、自动关机设置、日期时间设置和测量校准功能。
10.仪器配有15V/2A适配器，内置11.1V/3200mAh锂离子电池，可连续工作10小时，待机时长可达7天。
11.仪器配有4.3寸电阻式触摸屏，并支持SD卡、USB2.0接口。
仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年的行业技术经验，所生产的YTC5915智能蓄电池内阻测试仪具有体积小，重量轻的特点，售后三月包换，三年质保，终身保修！。
目录第一章智能蓄电池测试仪简介 (2)1. 说明 (2)2. 主机部件 (2)3. 主要功能特点 (2)4. 技术指标 (3)第二章内阻测试说明 (3)第三章使用方法 (5)1. 准备 (5)2. 目视检查 (5)3. 注意事项 (6)4. 电池测试 (6)5. 历史记录 (7)6. 系统设置 (7)7. 提示音说明 (8)第一章智能蓄电池测试仪简介1. 说明本手册为蓄电池内阻测试仪的使用指南，请在操作使用测试仪前仔细阅读本手册。
2. 主机部件2. 1 USB接口：用来通过U盘上传测试数据和下载参数；2. 2 测试接口：连接测试夹具；2. 3 充电接口：连接充电器；2. 4 LCD：320*240彩色TFT液晶屏；2. 5 键盘：共7个按键。
定义如表一。
表一键盘功能一览表分类符号功能方向键▼▲1.上下移动光标选择选项。
2.在某些页面可执行翻页功能。
特殊键◄►菜单切换。
[Enter]1.电池测试。
2.确认当前选择。
[Esc]1.退出或者返回上一级。
2.中断当前工作。
电源开关,每次按下依次开打开/关闭电源。
3. 主要功能特点可对蓄电池电压、内阻、容量进行测试；可以作为电压表使用,测试电池电压；可对不同电压等级的蓄电池进行自动切换；可对蓄电池进行容量测算；测试数据同步存储；对判别结果进行声音提示；电池充电状态指示；本机电池电压实时显示；无操作自动待机；测试数据记录存储；通过u盘和分析软件系统进行数据交换。
4. 技术指标测试量量程精度分辨率电压0～16V ±0.5% 1mv内阻（2V）0～10mΩ≤5% 1μΩ内阻（6V/12V）0～100mΩ≤5% 1μΩ温度-20℃～80℃±0.5%±1℃ 1℃供电电源12V 3000mAh可充锂电池可存数据 2500节测试时间连续工作不小于6小时存储容量 512Kbytes 待机时间＞32小时（有自动待机功能）尺寸 238*134*44mm 显示器320*240彩色TFT液晶屏相对湿度 10%～90%工作温度-10℃～45℃采样率1.25组(内和电压测量)/秒。
ZBT3912智能蓄电池内阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (1) (12)五、注意事项 (13)六、运输、贮存 (13)七、售后服务 (14)ZBT3912 智能蓄电池内阻测试仪一、概述1. 测试仪结构图2. 特点●该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据管理、系统管理。
●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示术语：使用以下定义或缩写：Temp 温度（Temperature）3．技术参数测量范围内阻：0.0mΩ--100mΩ电压：0.000v--16v最小测量分辨率内阻：0.01 mΩ电压：1mV测量精度内阻：±2.0%rdg ±6dgt电压：±0.2%rdg±6dgt供电电源锂电池供电直流16.8V1A适配器功率消耗连续工作不小于4小时（16.8V 1300mAH）存储容量64K*8显示器128x 64 点阵图形LCD尺寸260 x 142 x 70 mm重量 1.3 Kg工作温度-10℃--50℃湿度小于85%RH二、操作说明本部分主要讲解蓄电池内阻测试仪的操作。
1. 测试提示●使用测试仪进行测试时，应观察所有设备制造商的注意事项和警告。
●测试前应仔细检查所有测试引线的连接。
●确认加载/感应夹均连接在电池的接线柱上。
●确认正极和负极夹均正确连接在电池的接线柱上。
●如果极性接反，测试仪将显示：“极性接反，检查连接”。
●电池夹必须与电池连接牢固。
否则将出现错误诊断。
对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线端。
为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。
安装前检查接线柱间隙是否足够。
1.1目视检查测试前应目视检查以下项目：电池盒是否破裂。
电池单元盖是否破裂电池盒与电池单元盖的密封情况。
接头或接线柱是否被腐蚀。
Z B T3915智能蓄电池内阻测试仪说明书ZBT3915智能蓄电池内阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (2)二、操作指导 (5)三、仪器结构 (15)四、仪表存储说明 (16)五、常见问题解答 (17)六、日常维护 (18)七、智能蓄电池内阻测试仪数据管理 (19)八、注意事项 (36)九、运输、贮存 (36)十、售后服务 (37)ZBT3915智能蓄电池内阻测试仪一、概述1. 用途智能蓄电池内阻测试仪采用最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。
客户可以根据自身情况选择蓄电池的内阻测试，电压测试，容量估算。
作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池；键操作和液晶触摸两种操作方式；它既可以对蓄电池进行成组测量，也可以进行单节测量。
2. 特点●智能化、数字化，全中文操作菜单、准确测量、操作简单。
●重量不超过0.5Kg，手持式与腰跨式双重设计，单人操作，全程自动测量。
●满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。
●测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。
●仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U盘导出到计算机软件中生成图表和曲线进行分析。
●测试报表可以方便的导入Excel和Word文件，并以指定的格式打印成报告，方便管理，以减少工作量。
●四端多用途测试夹，集测试夹、探针等功能于一体，能够适应98%以上的电池连接安装方式和电池极柱形式。
3. 功能4. 技术参数测量范围内阻：0.0mΩ--100mΩ电压：0.000v--16v最小测量分辨率内阻：0.01 mΩ 电压：1mV测量精度内阻：±2.0%rdg±6dgt电压：±0.2%rdg±6dgt显示屏240×320 24bit 3.5寸TFT LCD +触摸屏尺寸190mm×100mm×30mm重量0.5KG内存容量16 M字节FLASH工作电源可充电锂电池，充满可工作5~6小时外接电源AC100~240V/DC8.4V-1A电源适配器/充电器通讯接口USB接口（可插接U盘）二、操作指导仪表开机/关机仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
开机主界面：字母”U”表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。
1．单节测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量”按钮即可进行测量。
2．成组测量成组电池测量界面如下，其测量操作方法同单节电池测量。
输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量”按钮即可进行测量。
3．示波器功能双击主界面“示波器”菜单项进入示波器功能界面，如下图。
示波器功能可进行简单的电压测量。
4．数据管理功能双击主界面“数据管理”菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U 盘、删除等操作，同时还可以格式化数据记录。
5．系统管理系统管理界面如下，包括时间设置、参数校准、系统更新、语言选择、版本信息等功能（1）时间设置进入“系统管理”菜单→双击“时间设置”菜单，弹出“日期和时间”对话窗，输入年、月、日、时、分、秒后，按“确定”即可。
（2）参数校准双击“系统管理”菜单→双击“参数校准”菜单，显示输入密码窗口（密码88888888），输入密码正确后，自动进入“参数校准”功能菜单界面。
零点校准双击“系统管理”菜单→双击“参数校准”菜单→双击“零点校准”菜单项，进入零点校准功能，界面如下：点击“校准”按钮，界面显示“正在校准…”即进入零点校准环节，校准完成后显示“校准完成！”，如图2-11所示，此时已进行一次零点校准。
点击“校准”按钮将会进行新的一次校准过程。
电压校准双击“系统管理”菜单→双击“参数校准”菜单→双击“电压校准”菜单项进入电压校准功能，包括四个通道的电压校准，每个通道进行两个测量点的校准，界面如下：每个通道进行两个测量点的校准，如上图2-13所示。
校正前有一个问题必须清楚：每个电压档位都有一个最大的测量值，比如说12V档位的最大测量值是1600mV，当校正此档位时就绝对不能超过这个值。
校正方法:一般先从大电压的档位校正，例如校正12V档位，选用1450mV 和980mV这两个点来校正；把DC03接到一个可调直流电源上，调节直流电源到1450mV左右，用万用表测出这个实际电压，然后输入到实际值1中，点击“校准”按钮就完成第一个点校准，并自动跳到下一个点的校准框中，接着再调节直流电源到980mV左右，用万用表测出此值，并输入到实际值2中，点击“校准”按钮就完成了12V档位的电压校准，按同样的方法即可完成其他档位的校准，完成后进入“保存参数”菜单中保存参数，电压校正完成。
内阻校准内阻校准是根据标准电阻来校正仪表测量内阻的系数，双击“系统管理”菜单→双击“参数校准”菜单→双击“内阻校准”菜单项进入内阻校准功能，界面如下：校准方法：内阻校准跟电压校准类似，每个档位校两个我公司提供的标准电阻（也叫分流器）。
正确连接好内阻校准线，如校准0.5mΩ档，选用0.25mΩ和0.5mΩ来校准，夹上0.25mΩ的标准电阻，点击“测量”，测量完后在实际值1中输入“250”，然后点击校准完成第一个电阻的校准；接着再测量0.5mΩ的电阻，完成后点击“校准”就可完成0.5mΩ档的校正。
按同样的方法即可完成其他档位的校准。
校准1.0mΩ档，选用0.5mΩ和1.0mΩ来校准，校准3.7mΩ档，选用1.0mΩ和3.75mΩ来校准，校准15mΩ档，选用3.75mΩ和15mΩ来校准。
校准完所有档位后，进入到“保存参数”菜单中保存参数，内阻校正完成。
相位校准双击“系统管理”菜单→双击“参数校准”菜单→双击“相位校准”菜单项进入相位校准功能，界面如下：首先选择频率，点击“继续”按钮即进入相位校准界面。
在各个档位夹上相应的标准电阻进行测量，比如校准“0.5mΩ”档，夹上0.5mΩ的标准电阻点击“测量”，然后点击“校准”按钮即完成0.5mΩ档的相位校准，并自动跳入下一档位，按同样的方法即可完成其它档位的校准。
完成后进入到“保存参数”菜单中保存参数，相位校正完成。
保存参数双击系统管理菜单→双击“参数校准”菜单→双击“保存参数”菜单项进入保存参数功能，界面如下：显示输入密码窗口（密码12345678），输入密码正确后，自动保存参数。
触摸屏校准双击系统管理菜单→双击“参数校准”菜单→双击“触摸屏校准”菜单项即进入触摸屏校准的功能，如图:点击触摸屏四周边缘区域，尽量得到触摸屏最接近边界的AD值(屏上会显示触摸点的AD值)，单击“确定”按钮会保存校准结果。
“默认”按钮则载入仪表默认的触摸屏校准系数，点击“取消”按钮取消本次校准。
（3）系统更新该仪表提供U盘更新系统软件的功能，先将升级的软件映像文件放入U盘，接上仪表，进入“系统管理”菜单页面，双击“系统更新”菜单项，弹出软件更新确认对话框，如图所示。
点击“确认”按钮，即进入软件更新程序。
此时仪表自动重启，并载入U盘的更新文件至仪表，软件更新完成后，仪表进入开机界面，可进行正常的操作。
点击“取消”按钮取消更新程序。
（4）语言选择双击“系统管理”菜单→单双击“语言选择”菜单项，弹出仪表界面语言设置选择对话框，如图。
该仪表提供中英文界面，选择所需的语言种类，点击对话框右上角“OK”按钮，及进行语言设置。
（5）版本信息在系统管理菜单页面下双击“版本信息”菜单项，即可查看仪表系统软件版本，如图所示。
点击软件版本显示框任意区域，即可退出软件显示对话框。
三、仪器结构1．主机主机用于在现场测试，进行操作、计算、显示测试结果、存储等用途。
(数量：1台)。
图 23 仪表主机2．充电器充电器用于给主机供电和给电池充电用。
一个。
使用时, 将充电器输入插头接于220V电源上，输出端接于主机电源输入端即可。
（数量：1个）。
3．使用说明书使用说明书详细介绍了使用功能和操作方法。
用户在使用仪表测量前应仔细阅读。
（数量：1册）。
4．工具包用来装主机及配件。
（数量：1 个）连接测试探头与测试源时，注意安全，防止触电和短路的发生！在进行连接时需特别注意电压测试线的颜色与主机插座的颜色必须一致。
同样，电压测试探头的颜色也应相互配合。
黑色测试线连接主机黑色插座和黑色电压测试探头，接测试源的N线！四、仪表存储说明1. 仪表用于存储数据的FLASH大小为16M字节(byte)。
其中15M字节用于存储检测数据。
2. 仪表数据有以下几种：（1）屏幕数据。
以图片形式存储仪表当前的屏幕显示。
文件名称ddhhmmss.bmp。
dd为仪表当前日期(几日)，hh为当前小时，mm为当前分钟,ss为当前秒。
此类文件以便都具有唯一的一个文件名称，文件大小一致为225Kbytes(字节)。
（2）检测结果数据。
单节电池测量数据3. 仪表数据的操作在仪表主菜单的检测结果调阅功能下可以对数据文件进行打开回放、转存U盘、删除等操作。
数据文件转存到U盘为TXT文本文件格式。
五、常见问题解答●开机后无反应可能是电池没电。
给主机接上充电器，然后再开机。
如果正常，则主机电池需充电。
您可选择接上充电器工作，或充满电后再使用。
●开机后蜂鸣器响主机电池电力不够。
需外接电源或充电后再工作。
●主机菜单操作正常，外接信号无反应主机电池电力不够或接触不良。
如果打开主机背光后蜂鸣器响，则为电池电力不足，需外接电源或充电后再工作。
反之，则请检查接触是否可靠。
●电池操作时间太短电池有问题，需要重新激活。
●测试过程中死机。
外接信号引入干扰太大。
通常是地线探头不小心碰到火线上所致。
关机后重起。
六、日常维护1．清洁维护（1）主机的清洁维护使用柔软的湿布与温和型清洗剂清洗主机。
请不要使用擦伤型、溶解型清洗剂或酒精等，以免损坏主机上的文字。
（2）电压测试线夹的清洁维护使用柔软的湿布与温和型清洗剂清洗电压线夹。
清洗完后用清水清洗一遍，擦干。
请不要擦伤探头的金属部分，以免造成接触不良，使测试结果出现误差。
（3）电流测试探头的清洁维护使用柔软的湿布与温和型清洗剂定期擦洗电流探头。
请不要使用擦伤型、溶解型清洗剂或酒精等。
打开夹钳，用稍带一点油的布擦试磁芯头。
不要让磁芯头生锈或腐蚀。
2．存放当使用完后，应将主机及时放入机箱内。
所有探头和连线应整理后放入机箱内相应位置。
存放时，不需要将电池取出，即使是较长时间的存放也不必要。
然而，电池却会逐渐地放电。
