机械制图三视图剖面图85页PPT

转 体
圆柱
圆柱
圆柱面上取点
1′ 3′
1″ 3″
a
a
2′
4′
2″ 4″
A
1(2)
a
3(4)
利用投影 的积聚性
圆锥
圆锥
s
●
k
(n)
b′ d′
n s● b k d
圆锥面上取点
● s
●(n)
k b″
★辅助直线法
S O 如何在圆锥面
上作直线？
N●
过锥顶作一条
A O1
素线。
★辅助圆法
圆的半径？
圆球
圆球
任务三： 基本几何体
基本几何体
平面基 本体
常见的基 本几何体
曲面基 本体
棱柱
棱柱
棱柱投影：棱柱的顶面和底面是水 平面，棱柱的后棱面是正平面，其 余棱面均为铅垂面。
棱柱
六棱柱的两底面为水平面，前后两 侧棱面是正平面，其余四个侧棱面 是铅垂面。
棱柱
棱柱面上取点:若点所在的平面的投 影可见，点的投影也可见；若平面的 投影积聚成直线，点的投影也可见。
圆球面上取点
k
k
k
辅助圆法
圆的半径？
圆环
b’ a’
(c ) (a )
面上找点：
纬圆法
思考：
• 点B的位置， 另两个投影及可见性
a” • 点C的位置， 能否确定
主视图 俯视图 侧视图
可见 前半环 上半外环 左半外环
不可见 后半环
其余 其余
画出点画B出的A第点三的个三投面影投并影找到点B的位置
a (b) b
aaຫໍສະໝຸດ bA B棱锥
棱锥 棱锥投影：棱锥底面是水平面，前、 后棱面是侧垂面，左、右棱面正垂 面。

A－A
A－A
A
A
☆ 标注方法：
A
A
A
A
☆ 注意问题：
A
A
① 两剖切平面的转折处不应与图上的轮廓线重合，
在剖视图上不应在转折处画线。
② 在剖视图内不能出现不完整的要素。只有当两个
要素有公共对称中心线或轴线时，可以此为界各
画一半。
☆ 适用范围： 当机件上的孔槽及空腔等内部结构不在同一
平面内时。
4、复合剖
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过多。
三、剖切平面的种类及适用条件
1.单一剖切平面
A－A
⑴ 平行于某一 基本投影面
按向视图的配置形式配
置,
当局部视图按投影关系配置中间又无其它视图隔开时可省略标注
四、斜视图
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。 解决方法：
A V
★ 增设一个与倾斜 表面平行的辅助 投影面。
★ 将倾斜部分向辅 助投影面投射。
斜视图是物体向不
平行于基本投影面的平 面投射所得的视图。
D、配置在剖切线延长线上的对称的移出断面，以及 配置在视图中断处的对称的移出断面均不必标注。
⒉ 重合断面图
⑴ 画法 画在视图之内，轮廓线用细实线绘制。
当视图中的轮廓线与断面图的图线重合时， 视图中的轮廓线仍应连续画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可不注名称（字母）。 ② 对称的重合断面图，可不标注。

公差要求
对于零件的重要尺寸，应给出相应的公差要求，以保证零件的加工精度和装配 精度。
简化画法应用场景探讨
简化画法的概念
在不引起误解的情况下，省略部分投影线或简化作图方法的画 法。
简化画法的应用场景
当零件的结构比较简单，或者某些结构在投影时会产生重影或 虚线时，可以采用简化画法。例如，对于肋板、轮辐等结构， 在投影时可以采用省略画法或规定画法进行简化。
斜投影法
投影线倾斜于投影面。
三视图之间关系解析
位置关系
以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。
投影关系
主视图反映物体的长度和高度，俯视图反映物体的长度和宽度，左视图反映物体的高度和宽 度。
方位关系
主视图上物体的左、右方位与俯视图一致，而左视图上物体的左、右方位与主视图和俯视图 相反；主视图上物体的上、下方位与左视图一致，而俯视图上物体的上、下方位与主视图和 左视图相反。
盘盖类零件
盘盖类零件左视图呈现为 圆形或椭圆形，反映零件 的厚度和直径信息。
叉架类零件
叉架类零件结构较为复杂， 左视图能够反映其主要轮 廓和支撑部分的结构。
尺寸标注和公差要求说明
尺寸标注
在左视图中，需要标注物体的长度、宽度和高度等尺寸信息，以及必要的直径、半径等细节尺寸。
公差要求
根据零件的精度要求，在左视图中标注出相应的公差等级和数值，以确保加工和装配的精度。
01
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
02
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明

左视图反映了物体上下、前后的位置关系，即反映了物体的 高度和宽度。
由此可得出三视图之间的投影规律为：
主、俯视图——长对正；主、左视图——高平齐；俯、 左视图——宽相等。
请画出下列图
请画出下列图形的三视图
简单组合体
拼接式 挖切式 综合式
作业：
１、请画出下列图形的三视图
精品课件文档，欢迎下载，下 载后可以复制编辑。
Ｖ Ｗ
Ｈ

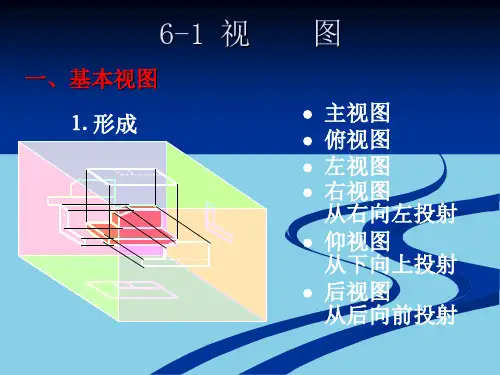

三视图
由前向后投影，在正面上 所得视图称为主视图； 由上向下投影，在水平面 上所得视图称为俯视图； 由左向右投影，在侧面上 所得视图称为左视图。
正方体的三视图
主 视 图
图俯 视
高
长
宽
宽 左视图
投影规律
主视图反映了物体上下、左右的位置关系，即反映了物体的 高度和长度；
俯视图反映了物体左右、前后的位置关系，即反映了物体的 长度和宽度；
ቤተ መጻሕፍቲ ባይዱ工艺特点
