九年级物理全册 第十六章 第一节 电流做功练习题 (新版)沪科版

电流做功一.单选1．图中电能表读数正确的是（）A．29486kW B．2948.6kW•h C．2948.6J D．2948.6W2．图中，电能表的示数为（）A．2017.6 kW•h B．217.6 kW•hC．20.6 kW•h D．17.6 kW•h3．如图所示，下列电器设备工作时，将电能主要转化为内能的是（）A．电视机B．洗衣机C．电风扇D．电热水壶4．随着家用电器、视听产品的普及，办公自动化的广泛应用和网络化的不断发展，越来越多的产品具有了待机功能，这些新产品、新技术在极大地方便我们生活的同时，也造成了大量的能源浪费．举例而言，数字电视的待机能耗在1～5W左右，机顶盒待机能耗20～40W左右，个人计算机和显示器待机能耗5～10W左右，手机充电器待机能耗0.5～1W左右．目前我国城市家庭的平均待机能耗已经占到了家庭总能耗的10%左右，相当于每个家庭使用着一盏15-30W 的“长明灯”．则一个月（30天记）费电约（）A．3kW•h B．15kW•h C．0.5kW•h D．120kW•h5．电能表的表盘如图所示，关于电能表下列说法正确的是（）A．正常工作时，额定功率为220VB．表盘每转600圈电路耗电1kW•hC．同时消耗的总功率不能超过2200WD．电路消耗的总电能是3145kW•h6．一个家用电熨斗的正常工作电流是1.5A，正常工作时，每分钟电熨斗产生的电热为（）A．90J B．1.5J C．330J D．19800J7．如图所示，家用电能表的读数是（）A．7996.6 kW•h B．7996.6 kWC．79966 kW•h D．79966 kW8．在国际单位制中，电功的单位是（）A．瓦特B．焦耳C．安培D．千克二.多选1．如图是一电能表面板的图片，据此你认为下面有关该表的几个参数的说法不正确的是（）A．220 V说明该电能表应该在220 V的电路中使用B．10（20）A表明该表的额定最大电流为10AC．50 Hz是说该表在50 Hz的交流电路中使用D．600 revs/（kW•h）是说，当电能表上的圆盘转过600转时，该表消耗了1kW•h的电能2．近日，我市首批10辆宇通牌6.4米纯电驱动无级变速空调公交车投入试运行，市民出行可享受到更加舒适，绿色环保的服务．假定一辆纯电动公交车在水平路面上匀速行驶，其电动机的输出功率为120kW，以36km/h的速度行驶了1h，在这个过程中，下列说法正确的是（）A．电动机做功为1.2×105JB．电动机做功为4.32×108JC．公交车的牵引力为600ND．公交车的牵引力为1.2×104N3．3月初，小明家中的电能表示数为，电能表的部分参数及4月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家3月初至4月初消耗的电能是1200kW•hC．这个电能表的标定电流为20AD．若电能表转盘在5min内转过80转，则此时工作的用电器的总功率为0.8kW4．下列四个单位中，属于电能单位的是（）A．V•A•s B．J/s C．W•s D．V•A5．如图所示的电能表，下列说法中正确的是（）A．电能表正常工作时的电压为220V，电流一定为10AB．每消耗1kW•h的电能，电能表的转盘转3000圈C．电能表是测量电流大小的仪表D．电能表计量的单位是kW•h三.填空1．（1）如图1木块的长度是cm；（2）如图2电能表的示数是kW•h．2．如图所示为“iPad”的充电器，参数标有5V 2A，表示充电电压是5V，最大输出电流2A，充电时的能量转换是电能转化为能．电板充满电所储存的电能是1.8×105J．若“iPad”充电时以最大输出电流充电，要将空电板充满电需要h．3．小明家的空调正常工作时的电流为5A，则该空调正常工作10h消耗的电能是J．4．甲、乙两个用电器正常工作，它们两端电压之比为2：1，通过的电流之比为1：2，通电时间之比为5：4，则甲、乙所做的电功之比为．5．如图所示，物体A的长度为cm，电能表的示数为kW•h6．如图所示，刻度尺测得物体的长度为mm，电能表的示数为kW•h，用测电笔检测插座时，甲、乙两种使用方法中，正确的是．7．在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全．表中是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）．小刚家计划安装一台6.6kW的即热式电热水器，至少应选横截面积为mm2的导线与之配套；假设一个人洗澡用时18min，小刚一家三口洗一次澡，此电热水器要消耗电能kW•h．在元旦的上午，小明观察到自己家的电能表如图所示，然后他把家里常用的电器都开启工作，测得平均每分钟铝盘正好转25圈，如果这些电器平均每天使用5小时，那么一个月后（30天）小明再去观察电能表时，电能表的示数将是kW•h8．小羽发现家里电能表的示数在3h内的变化如图所示，则他家在这段时间内用电为kW•h，用电器消耗的实际功率是W．9．某品牌电热饮水机加热功率800W、保温功率40W，如果饮水机一天（按24h计算）有2h 处于加热状态，其余时间处于保温状态，则这台饮水机一天共耗电kW•h．10．如图所示分别是华华家的电能表在国庆和11月15日显示的示数，在此期间华华家一共用电kW•h；若借助电能表测量家中洗衣机的功率，华华至少还需要一件工具（或器材）是．四.解答1．阅读短文，回答问题：美国发明家爱迪生因为研制成功经久耐用的白炽灯而享誉世界．为了找到合适的灯丝材料，爱迪生和助手曾对一千六百多种耐热材料分门别类地进行了几千次试验．1879年10月，他用一根碳丝作灯丝，制成了第一个耐用的白炽灯．1906年，使用钨丝的白炽灯问世，成为人们普遍使用的产品．当电流通过白炽灯时，钨丝变热，热到一定程度，就发出低频率的红色光；当钨丝更热时，可发出更高频率的光，只有功率足够大的白炽灯发出的光才是真正的白色光．为了减少高温下钨的升华，灯泡里充有惰性气体．白炽灯发光的效率并不高，大部分电能都转化成内能浪费了，一般最多有10%的电能转化为光能．（1）钨比其他金属更适合制作灯丝，其中一个重要原因是A．钨的密度大 B．钨的比热容大 C．钨的熔点高 D．钨的硬度大（2）如果一只100W的灯泡正常工作1min，最多产生光能J．（3）用久的灯泡不如新的亮．你能找出一条原因吗？．2．利用如图所示电路，研究家庭电路中保险丝的“保险”作用：移动滑动变阻器滑片，使电路中电流增大到一定程度时，保险丝会熔断，切断电路．保险丝熔断过程中，电能转化为能．3．一天小明家中的IC电能表上的余额用完了，电能表便切断了电路，小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为，小明家所在地每度电的电费是0.6元，300元电费可用电kW•h，为防止电能表再次切断电路，小明家应在电能表的示数为前为IC卡电能表充值．4．2016年雾霾天气调查报告显示，我国雾霾天气现象增多，危害加重．造成雾霾天气的最主要“元凶”是PM2.5．（1）某科研队伍成功研制出PM2.5净化器，其原理如图1所示．闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来．当颗粒物通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为．（2）大力发展电动汽车，减少燃油汽车的尾气排放量是防止雾霾天气的有效措施．电动汽车没有传统无轨电车的“辫子”、没有尾气排放，乘客上下车的间隙时间可充满电，充满电后可使电车正常行驶20分钟．刹车和下坡时，还可把大部分的刹车能量转成电能回收储存再使用．超级电容储能式现代电车将在我国一些大城市投入使用．若某辆电车的技术参数如下表：若电车电瓶已消耗完电，在乘客上下车的间隙对电瓶充电，要使该车以12m/s的速度是在水平路面上匀速行驶15分钟，电动机线圈中的电流为40A，则至少要向电瓶充多少千瓦时的电？②若不计电动机发热以外的其他能量损耗，此时汽车的牵引力是多大？五.计算1．电动汽车是我国重点发展的项目，已经走进我们的家庭．已知某款电动汽车满载时，人和车总质量为1500kg．电动汽车工作时的电路原理如图所示，在电动汽车行驶时，通过改变调速电阻（变阻器）来调节电动机的转速，改变汽车的速度．当汽车行驶速度最大时，电压表示数为200V，电流表示数为15A．请你用学过的物理知识解答下面的问题．（1）若电动汽车以最大车速行驶1h，电动机消耗的电能是多少？（2）已知电动机线圈的电阻为1Ω，求1h内电动机产生的机械能？（3）当调节调速电阻时，使电压表示数为150V，电流表示数为10A，求调速电阻接入电路中的电阻．。

沪科版九年级物理第十六章电流做功与电功率单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共10个小题，每个小题只有一个正确选项，每小题3分，共30分)1．如图所示的家用电器中，正常工作时的电功率最接近25 W的是()液晶计算器台灯A B电饭锅洗衣机C D2．关于电功，下列说法中正确的是()A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多3．一盏“220 V25 W”的电灯甲和一盏“36 V25 W”的电灯乙，当它们都正常发光时()A．甲灯亮B．乙灯亮C．两灯一样亮D．无法判断4．LED灯具有节能、环保的特点，“220 V8.5 W”的LED灯泡和“220 V60 W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，LED灯泡可以节能约() A．14.2%B．16.5%C．83.5%D．85.8%5．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路(R1＞R2)，其中保温状态和加热状态电功率都最小的是()A BC D6．把标有“6 V 6 W”的灯L1和标有“6 V 3 W”的灯L2串联后接在电源电压为6 V 的电路中(不考虑灯丝电阻的变化)，下列说法正确的是()A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮7．如图甲所示，电源电压为6 V且保持不变，滑动变阻器的最大阻值为20 Ω，定值电阻R0为5 Ω.闭合开关后，移动滑片，发现能使电流表(“0～0.6 A”或“0～3 A”)和电压表(“0～3 V”或“0～15 V”)的指针同时达到满刻度线，则R0的电功率与电流的关系图像可能是图乙中的()甲A BC D乙8．严寒冬季，电热靴是御寒的不错选择．一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温挡为6 W，则其中温挡和高温挡分别为()A．8 W,12 W B．8 W,24 WC．12 W,18 W D．12 W,24 W9．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是()A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10 ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2 A时，甲、乙两元件消耗的功率之比为2∶1D．若甲、乙元件并联后，接到2 V的电压下，电路消耗的总功率是1.2 W10．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5 A～2 A，电压表的示数变化范围是4 V～10 V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5 Ω；②滑动变阻器接入电路的电阻变化范围为2 Ω～20 Ω；③电源电压为15 V；④电路消耗的总功率的变化范围为6 W～24 W．上述结论中，正确的是()A．①②B．③④C．②④D．①③二、填空题(本大题共11个小题，每小题2分，共22分)11．电暖气是利用电流的效应来工作的．为了通电后能迅速升温，电暖气内应充入比热容(选填“较大”或“较小”)的液体．12．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其他用电器，让电饭煲正常工作1 min，观察发现家里标有3 000 r/(kW·h)的电能表转盘转了50转，则电饭煲的额定功率是W.小明家中有4盏“220 V 5 W”的LED灯，1度电可供这些灯同时正常工作h.13．如图是茜茜家的电能表，她家同时使用的用电器总功率不能超过W.茜茜打开一台“220 V40 W”的电风扇(其他用电器均未工作)，当电风扇正常工作半小时，电能表的转盘转转．14．一天，小华发现爷爷家的电能表在10 min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为kW.如果当地家庭用电的收费标准是0.5元/(kW·h)．假设爷爷家平时用电时，用电器的总功率和此时的总功率相同，平均每天用电4 h，一个月按30天计算，爷爷家一个月的电费是元．15．一台线圈电阻为0.3 Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是J，转化成的机械能是J.16．如图所示，是某种电热保暖鞋的工作原理示意图．供电电压为6 V，R1、R2的阻值分别为3 Ω、6 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时开关在之间，它的高温挡工作 1 min产生的热量是J.17．如图甲所示，电源电压保持不变，小灯泡的额定电流为2 A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的IU关系图像如图乙所示，则小灯泡的电阻值为Ω，电路消耗的最小功率为W.18．如图所示是某款电热水龙头的电路原理图．R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换．当开关同时接触3、4触点时，水龙头放出的是水(选填“冷”“温”或“热”)．若R2＝2R1，水龙头在温水挡正常工作时，电功率为 2 000 W，则它在热水挡正常工作 1 min消耗的电能为J.19．如图甲所示的电路中，小灯泡电阻不变，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为V，小灯泡L1和L2电功率之比为.20．如图甲所示为灯泡和电动机的串联电路，电源电压为5 V，电流表示数为0.3 A，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示．则此时灯泡的电阻为Ω(计算结果保留到小数点后一位)，通电1 min电动机线圈放出的热量为不经过点，改后仍为平滑曲线J.21．如图所示电路，滑动变阻器R2规格为“20 Ω0.5 A”，电流表量程为0～0.6 A．闭合开关S，当滑片位于中点时，电路总功率为1.8 W，当滑片滑至b端时，电路总功率为1.2 W，在确保电路安全的情况下，R1的最大功率为W，R2的最大功率为W.三、实验及探究题(本大题共2个小题，共18分)22．(8分)小红同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V.(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表(选填“3”或“15”)V接线柱上．(2)闭合开关前，应将滑动变阻器的滑片P移到(选填“a”或“b”)端．(3)在实验过程中，她根据实验数据绘制了如图乙所示的IU图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是Ω.小灯泡的额定功率是W.23．(10分)如图甲、乙所示，探究通电导体产生的热量与什么因素有关，两个透明容器中密闭着等量的空气，两容器中的电阻丝串联起来，连接到电源两端．(1)在该实验中，我们是通过观察比较各容器中电阻产生热量多少的．(2)图甲实验是探究电流通过导体产生的热量与的关系；图乙装置中，R1＝R2＝R3，其中R3与R2并联的目的是，电流通过R1做的功为W1，通过R2做的功为W2，可以推知W1＝W2.(3)其中图实验结论能够解释“电炉丝热得发红而导线几乎不发热”．四、综合题(本大题共2个小题，共30分)24．(15分)如图所示，电源电压恒为6 V，定值电阻R为6 Ω，灯泡L标有“6 V 3 W”字样，灯丝电阻不变．问：(1)灯泡L正常发光的电阻是多少？(2)开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最小？最小功率是多少？(3)开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最大？最大功率是多少？25．(15分)如图甲所示是一电热饮水机．通过机内温控开关S进行自动控制，实现加热和保温两种功能．电路原理如图乙所示．电源电压恒为220 V，当开关S接a时，电路中电流为5 A，当开关S接b时，电路消耗的功率为66 W．求：(1)R1的阻值．(2)开关S接b时，电路中的电流．(3)该饮水机在保温状态工作100 s，R2产生的热量．沪科版九年级物理第十六章电流做功与电功率单元测试卷教师版(满分100分，考试用时90分钟)一、选择题(本大题共10个小题，每个小题只有一个正确选项，每小题3分，共30分)1．如图所示的家用电器中，正常工作时的电功率最接近25 W的是(B)液晶计算器台灯A B电饭锅洗衣机C D2．关于电功，下列说法中正确的是(C)A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多3．一盏“220 V25 W”的电灯甲和一盏“36 V25 W”的电灯乙，当它们都正常发光时(C)A．甲灯亮B．乙灯亮C．两灯一样亮D．无法判断4．LED灯具有节能、环保的特点，“220 V8.5 W”的LED灯泡和“220 V60 W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，LED灯泡可以节能约(D) A．14.2%B．16.5%C．83.5%D．85.8%5．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路(R1＞R2)，其中保温状态和加热状态电功率都最小的是(C)A BC D6．把标有“6 V 6 W”的灯L1和标有“6 V 3 W”的灯L2串联后接在电源电压为6 V 的电路中(不考虑灯丝电阻的变化)，下列说法正确的是(B)A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮7．如图甲所示，电源电压为6 V且保持不变，滑动变阻器的最大阻值为20 Ω，定值电阻R0为5 Ω.闭合开关后，移动滑片，发现能使电流表(“0～0.6 A”或“0～3 A”)和电压表(“0～3 V”或“0～15 V”)的指针同时达到满刻度线，则R0的电功率与电流的关系图像可能是图乙中的(B)甲A BC D乙8．严寒冬季，电热靴是御寒的不错选择．一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温挡为6 W，则其中温挡和高温挡分别为(A)A．8 W,12 W B．8 W,24 WC．12 W,18 W D．12 W,24 W9．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是(D)A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10 ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2 A时，甲、乙两元件消耗的功率之比为2∶1D．若甲、乙元件并联后，接到2 V的电压下，电路消耗的总功率是1.2 W10．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5 A～2 A，电压表的示数变化范围是4 V～10 V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5 Ω；②滑动变阻器接入电路的电阻变化范围为2 Ω～20 Ω；③电源电压为15 V；④电路消耗的总功率的变化范围为6 W～24 W．上述结论中，正确的是(C)A．①②B．③④C．②④D．①③二、填空题(本大题共11个小题，每小题2分，共22分)11．电暖气是利用电流的__热__效应来工作的．为了通电后能迅速升温，电暖气内应充入比热容__较小__(选填“较大”或“较小”)的液体．12．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其他用电器，让电饭煲正常工作1 min，观察发现家里标有3 000 r/(kW·h)的电能表转盘转了50转，则电饭煲的额定功率是__1 000__W.小明家中有4盏“220 V 5 W”的LED灯，1度电可供这些灯同时正常工作__50__h.13．如图是茜茜家的电能表，她家同时使用的用电器总功率不能超过__4 400__W.茜茜打开一台“220 V40 W”的电风扇(其他用电器均未工作)，当电风扇正常工作半小时，电能表的转盘转__64__转．14．一天，小华发现爷爷家的电能表在10 min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为__0.5__kW.如果当地家庭用电的收费标准是0.5元/(kW·h)．假设爷爷家平时用电时，用电器的总功率和此时的总功率相同，平均每天用电4 h，一个月按30天计算，爷爷家一个月的电费是__30__元．15．一台线圈电阻为0.3 Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是__9__J，转化成的机械能是__711__J.16．如图所示，是某种电热保暖鞋的工作原理示意图．供电电压为6 V，R1、R2的阻值分别为3 Ω、6 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时开关在__b、c__之间，它的高温挡工作1 min产生的热量是__1 080__J.17．如图甲所示，电源电压保持不变，小灯泡的额定电流为2 A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的IU关系图像如图乙所示，则小灯泡的电阻值为__6__Ω，电路消耗的最小功率为__6__W.18．如图所示是某款电热水龙头的电路原理图．R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换．当开关同时接触3、4触点时，水龙头放出的是__热__水(选填“冷”“温”或“热”)．若R2＝2R1，水龙头在温水挡正常工作时，电功率为2 000 W，则它在热水挡正常工作1 min消耗的电能为__1.8×105__J.19．如图甲所示的电路中，小灯泡电阻不变，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为__1.8__V，小灯泡L1和L2电功率之比为__1∶4__.20．如图甲所示为灯泡和电动机的串联电路，电源电压为5 V，电流表示数为0.3 A，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示．则此时灯泡的电阻为__6.7__Ω(计算结果保留到小数点后一位)，通电1 min电动机线圈放出的热量为不经过点，改后仍为平滑曲线__2.7__J.21．如图所示电路，滑动变阻器R2规格为“20 Ω0.5 A”，电流表量程为0～0.6 A．闭合开关S，当滑片位于中点时，电路总功率为1.8 W，当滑片滑至b端时，电路总功率为1.2 W，在确保电路安全的情况下，R1的最大功率为__2.5__W，R2的最大功率为__0.9__W.三、实验及探究题(本大题共2个小题，共18分)22．(8分)小红同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V.(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表__3__(选填“3”或“15”)V 接线柱上．(2)闭合开关前，应将滑动变阻器的滑片P移到__b__(选填“a”或“b”)端．(3)在实验过程中，她根据实验数据绘制了如图乙所示的IU图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是__7.5__Ω.小灯泡的额定功率是__0.625__W.23．(10分)如图甲、乙所示，探究通电导体产生的热量与什么因素有关，两个透明容器中密闭着等量的空气，两容器中的电阻丝串联起来，连接到电源两端．(1)在该实验中，我们是通过观察__U形管液面高度差__比较各容器中电阻产生热量多少的．(2)图甲实验是探究电流通过导体产生的热量与__电阻__的关系；图乙装置中，R1＝R2＝R3，其中R3与R2并联的目的是__使通过R1和R2的电流不相等__，电流通过R1做的功为W1，通过R2做的功为W2，可以推知W1＝__4__W2.(3)其中图__甲__实验结论能够解释“电炉丝热得发红而导线几乎不发热”．四、综合题(本大题共2个小题，共30分)24．(15分)如图所示，电源电压恒为6 V ，定值电阻R 为6 Ω，灯泡L 标有“6 V 3 W ”字样，灯丝电阻不变．问：(1)灯泡L 正常发光的电阻是多少？(2)开关S 1、S 2、S 3分别在什么状态时，整个电路中消耗的总功率最小？最小功率是多少？(3)开关S 1、S 2、S 3分别在什么状态时，整个电路中消耗的总功率最大？最大功率是多少？(1)由P ＝U 2R 可知，灯泡正常发光的电阻R L ＝U 2L P L ＝(6 V )23 W＝12 Ω. (2)当S 2闭合，S 1、S 3断开时，此时L 与R 串联，电路的总电阻最大，由P ＝U 2R 可知，电路总功率最小．电路中的总电阻R 总＝R L ＋R ＝12 Ω＋6 Ω＝18 Ω，电路的总功率P min ＝U 2R 总＝(6 V )218 Ω＝2 W. (3)当S 2断开，S 1、S 3闭合时，此时L 与R 并联，L 正常发光，电路总电阻最小，由P ＝U 2R 可知，电路中总电功率最大．电阻R 的功率P R ＝U 2R ＝(6 V )26 Ω＝6 W ；电路的总功率P max ＝P L ＋P R ＝3 W ＋6 W ＝9 W.25．(15分)如图甲所示是一电热饮水机．通过机内温控开关S 进行自动控制，实现加热和保温两种功能．电路原理如图乙所示．电源电压恒为220 V ，当开关S 接a 时，电路中电流为5 A ，当开关S 接b 时，电路消耗的功率为66 W ．求：(1)R 1的阻值．(2)开关S 接b 时，电路中的电流．(3)该饮水机在保温状态工作100 s ，R 2产生的热量．(1)当开关S 接a 时，电路中只有R 1工作，此时电路中电流为5 A ，电源电压恒为220 V ，根据R ＝U I 得，R 1的阻值R 1＝U I ＝220 V 5 A＝44 Ω. (2)当开关S 接b 时，电路消耗的功率为66 W ，电源电压恒为220 V ，根据I ＝P U得，电路中的电流I ′＝P U ＝66 W 220 V＝0.3 A. (3)根据P ＝U 2R可知，因为电源电压恒定，所以电阻越大，电路的功率越小，因此R 1独立工作时总电阻小，为加热状态，R 1、R 2串联工作时总电阻大，为保温状态．根据题意结合(2)中的结果可知，保温状态时电路中的电流为0.3 A ，电压为220 V ，则R 总＝U I ＝220 V 0.3 A≈733 Ω，所以R 2＝R 总－R 1＝733 Ω－44 Ω＝689 Ω，则R 2产生的热量Q 2＝I 2R 2t ＝(0.3A)2×689 Ω×100 s ＝6 201 J.。

第一节电流做功1.如图所示,这是某地区的一种仪表表盘,它是电能表,尝试将表盘读数填入方框中.用电时段时段范围电价高峰期第一天8:00～21:00 0.55元/千瓦时低谷期21:00～第二天8:00 0.30元/千瓦时时刻的读数,如图所示.则他家这一天共消耗电能 6 kW·h,应缴纳电费 2.8 元.3.小明家电能表上个月底的示数为,这个月底的示数如图所示,可知他家本月用电120 kW·h,表盘转了 7.2×104圈.4.如图,定值电阻R1=20 Ω,R2=30 Ω,闭合开关S1,通电1 min,电路消耗的电能为W1;闭合开关S1,S2,通电3 min,电路消耗的电能为W2,则W1∶W2= 1∶5 .5.设计一个方案,比较电视机和洗衣机工作相同时间时消耗的电能.(1)提出问题:电视机和洗衣机都是常见的家用电器,正常工作时哪个用电器更耗电呢?(2)你的猜想是: 电视机更耗电(或洗衣机更耗电) .(3)设计实验进行探究.(要求写出实验步骤,提示:利用家中的电能表、手表)①关掉其他用电器,仅让电视机正常工作,数出1 min电能表转盘转过的转数n1;②关掉其他用电器,仅让洗衣机正常工作,数出1 min电能表转盘转过的转数n2.(4)分析归纳:根据实验数据,如你的猜想正确,则n1>n2(或n1<n2) ;如你的猜想不正确,则n1<n2(或n1>n2) .6.创建生态文明城市需要我们共同关注环境,某市某兴趣小组为了检测空气质量的指数,设计了如图(甲)所示的检测电路.R为气敏电阻,其电阻的倒数与空气质量指数的关系如图(乙)所示,已知电源电压为12 V保持不变,R0=5 Ω,当电压表示数为4 V时,求:(1)通过R0的电流;(2)2 min内R0消耗的电能;(3)此时的空气质量指数.解析:(1)由图(甲)知,R0和R串联,电压表测R0两端的电压,此时通过R0的电流为I0===0.8 A;(2)2 min内R0消耗的电能为W0=U0I0t=4 V×0.8 A×120 s=384 J;(3)当电压表的示数为4 V时,则U R=U-U0=12 V-4 V=8 V,所以R====10 Ω,==0.1 Ω-1,由图像(乙)可知,此时空气质量指数为25.答案:(1)0.8 A(2)384 J (3)25。

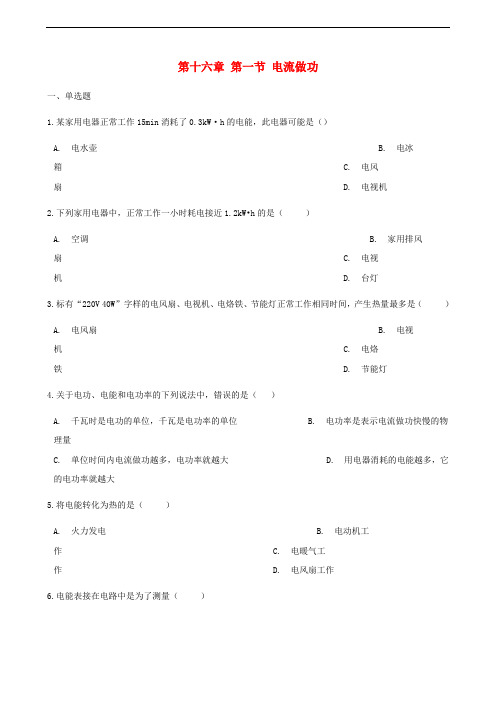

第十六章第一节电流做功一、单选题1.某家用电器正常工作15min消耗了0.3kW·h的电能，此电器可能是（）A. 电水壶B. 电冰箱 C. 电风扇 D. 电视机2.下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 家用排风扇 C. 电视机 D. 台灯3.标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（）A. 电风扇B. 电视机 C. 电烙铁 D. 节能灯4.关于电功、电能和电功率的下列说法中，错误的是（）A. 千瓦时是电功的单位，千瓦是电功率的单位B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率就越大D. 用电器消耗的电能越多，它的电功率就越大5.将电能转化为热的是（）A. 火力发电B. 电动机工作 C. 电暖气工作 D. 电风扇工作6.电能表接在电路中是为了测量（）A. 电流B. 电压C. 电功 D. 电功率7.关于电功，下列说法中正确的是（）A. 电功是表示电流做功快慢的物理量B. 电流越大，电流做的功就越多C. 电功是表示电流做功多少的物理量D. 电流做功越多，消耗的电能不一定越多8.下列说法中正确的是（）A. 电流做功的过程就是电能转化为内能的过程B. 电功率反映电流做功的快慢C. 用电器的电功率越大，做功就一定越多D. 用电器消耗的电能越多，电功率就一定越大9.下列关于电学知识说法正确的是（）A. 用电能表可以直接测量用电器的电功率B. 当电路中电功率过大时，保险丝会熔断C. 当导体两端没有电压时，导体也就没有了电阻D. 电风扇是利用电流的热效应10.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多二、多选题11.有一台电动机工作一段时间后消耗了2度电，下列说法正确的是（）A. 电流通过电动机做了7.2×106J的功B. 有7.2×106J的电能全部转化为机械能C. 电流做功小于7.2×106J D.转化成的机械能小于7.2×106J12.甲、乙两只普通的照明灯，甲灯标有“220V，25W”，乙灯标有“220V，100W”的字样，下列说法中正确的是（）A. 甲灯的实际功率一定是25W B. 将乙灯接入110V电路中，它的实际功率为25WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大三、填空题13.上海地区家用照明电路的电压为________伏；奥斯特通过实验发现________周围存在磁场；额定功率为1千瓦的用电器正常工作3小时，耗电________ 千瓦时．14.如图所示，A、B两个定值电阻的U﹣I图象，电阻R A的阻值是________Ω．若把两个定值电阻并联接在6V的电源上，则电阻R B在1min内产生的热量是________ J，干路中的电流是________ A．四、计算题15.小明在学习了有关电学的知识后，利用一只标有“220V40W”的白炽灯提出了以下几个问题，请你作出解答：（1）这只灯泡正常工作时通过灯丝的电流是多少A？（2）这只灯泡正常工作时灯丝的电阻是多少Ω？（3）1度电可以让这只灯泡正常工作多少小时？五、解答题16.小璇春节回老家过年，爸爸开的是新买的混合动力汽车。

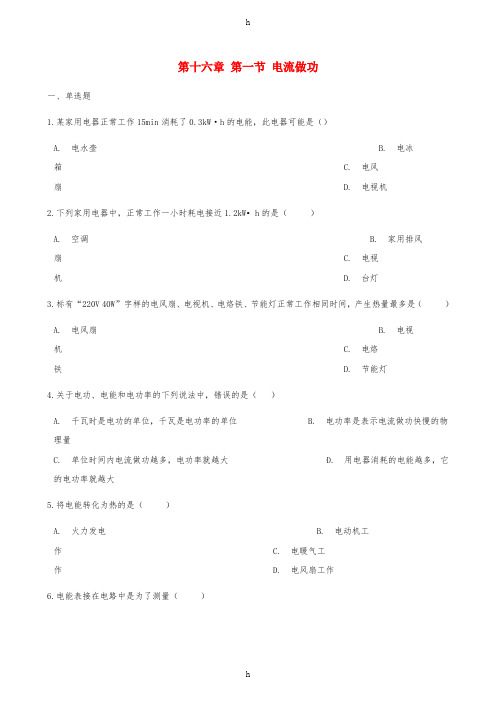

第十六章第一节电流做功一、单选题1.某家用电器正常工作15min消耗了0.3kW·h的电能，此电器可能是（）A. 电水壶B. 电冰箱 C. 电风扇 D. 电视机2.下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 家用排风扇 C. 电视机 D. 台灯3.标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（）A. 电风扇B. 电视机 C. 电烙铁 D. 节能灯4.关于电功、电能和电功率的下列说法中，错误的是（）A. 千瓦时是电功的单位，千瓦是电功率的单位B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率就越大D. 用电器消耗的电能越多，它的电功率就越大5.将电能转化为热的是（）A. 火力发电B. 电动机工作 C. 电暖气工作 D. 电风扇工作6.电能表接在电路中是为了测量（）A. 电流B. 电压 C. 电功 D. 电功率7.关于电功，下列说法中正确的是（）A. 电功是表示电流做功快慢的物理量B. 电流越大，电流做的功就越多C. 电功是表示电流做功多少的物理量D. 电流做功越多，消耗的电能不一定越多8.下列说法中正确的是（）A. 电流做功的过程就是电能转化为内能的过程B. 电功率反映电流做功的快慢C. 用电器的电功率越大，做功就一定越多D. 用电器消耗的电能越多，电功率就一定越大9.下列关于电学知识说法正确的是（）A. 用电能表可以直接测量用电器的电功率B. 当电路中电功率过大时，保险丝会熔断C. 当导体两端没有电压时，导体也就没有了电阻D. 电风扇是利用电流的热效应10.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多二、多选题11.有一台电动机工作一段时间后消耗了2度电，下列说法正确的是（）A. 电流通过电动机做了7.2×106J的功B. 有7.2×106J的电能全部转化为机械能C. 电流做功小于7.2×106J D.转化成的机械能小于7.2×106J12.甲、乙两只普通的照明灯，甲灯标有“220V，25W”，乙灯标有“220V，100W”的字样，下列说法中正确的是（）A. 甲灯的实际功率一定是25W B. 将乙灯接入110V电路中，它的实际功率为25WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大三、填空题13.上海地区家用照明电路的电压为________伏；奥斯特通过实验发现________周围存在磁场；额定功率为1千瓦的用电器正常工作3小时，耗电________ 千瓦时．14.如图所示，A、B两个定值电阻的U﹣I图象，电阻R A的阻值是________Ω．若把两个定值电阻并联接在6V的电源上，则电阻R B在1min内产生的热量是________ J，干路中的电流是________ A．四、计算题15.小明在学习了有关电学的知识后，利用一只标有“220V40W”的白炽灯提出了以下几个问题，请你作出解答：（1）这只灯泡正常工作时通过灯丝的电流是多少A？（2）这只灯泡正常工作时灯丝的电阻是多少Ω？（3）1度电可以让这只灯泡正常工作多少小时？五、解答题16.小璇春节回老家过年，爸爸开的是新买的混合动力汽车。

2023年九年级物理第十六章【电流做功与电功率】复习测试卷一、填空题(每空2分，共20分)1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。

某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。

(第1题)(第2题)2. 闭合开关，发现灯泡甲比灯泡乙亮，则甲、乙两灯泡消耗的电功率大小关系是P甲________(填“＞”“＜”或“＝”)P乙。

3. 某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。

4．绿色生态理念要求人们注重环保节能。

如图所示是额定功率为5 W的LED灯与额定功率为60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。

两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。

(第4题)(第5题)5. 在如图所示的电路中，电源电压为3 V，电流表A的示数为0.5 A，A1的示数为0.3 A，此时R1的功率为________W。

6. 一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。

7. 如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的I­U图像如图乙所示。

当小灯泡正常发光时，通电1 min电动机线圈产生的热量为________J。

,(第7题) (第8题)8. 如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。

沪科版初中物理九年级第十六章第一节电流做功练习题及答案基础练习1．一段导体中电流为2A时，所做的功为W，若通电时间不变，使通过导体的电流增大到4A，则电流通过导体所做的功为（）A．0.25W B．0.5W C．2W D．4W2．小华同学家的电饭煲正常工作时的电流约为3A，则它正常工作15min所消耗的电能是（）A．2200J B．4500J C．5.94×105J D．5.94×106J3．1千瓦时等于________焦，如图图为某同学家8月25日和10月25日电能表的示数，在这段时间他家用电___________千瓦时。

4．一度电所做的功，如果全部用来提升重物，可将________千克的物体提高20米。

（g=10牛/千克）提高练习5．在家庭电路中，电能表的作用是（）A．测量电压B．测量电流C．测量功率D．测量电阻6．关于电功，说法正确的是（）A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功越多C．电压越大，电流做的功越多D．电流做功越多，消耗的电能越多7．以下单位不是电功的是（）A．焦耳B．千瓦时C．度D．千瓦8．一台电风扇工作1.5小时消耗的电能是5.4×105J，电流通过这台电风扇做功为（）A．1.8×105J B．3.6×105J C．5.4×105J D．7.2×105J9．对下面各种能的转化的说法中正确的是（）A．在电热器中将热能转化成电能B．在人造卫星上的太阳能电池将电能转化成太阳能C．电风扇中的电动机将电能转化成动能D．无轨电动车在行驶过程中将动能转换成电能10．下列电热器中，不属于电热器的是（）A．电视机B．电热毯C．电熨斗D．电烘箱11．电能可以转化成其他形式的能量，通电的电灯泡把电能转化成________能，给我们照明，电动机把电能转化成_________能，因此从能量转化的角度看，用电器是将_________转化成其他形式的能的工具。

第一节电流做功知能·提升训练知能提升1.(2022·山东青岛中考)下列电流做功的过程中,电能主要转化为机械能的是()A.电风扇吹风B.电灯发光C.电饭锅煮饭D.电解水制氧2.下图是一个电能表,对其中的重要参数,下列说法错误的是()A.“220 V”是说这个电能表应该在220伏的电路中使用B.“10(20) A”是说这个电能表使用时允许通过的电流为20安C.“50 Hz”是说这个电能表应在50 Hz的交流电路中使用D.“600 r/(kW·h)”是说,接在这个电能表上的用电器,每消耗1千瓦时的电能,电能表上的转盘转过600转3.在如图所示电路中,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大,当S闭合后,在相同时间内,下列叙述正确的是()A.电流通过A、B所做的功是W A>W BB.电流通过A、B所做的功是W A<W BC.电流通过A、B所做的功是W A=W BD.无法比较电流通过A、B时做功的大小4.电流通过一个用电器,在1 s内产生的内能是150 J,光能是100 J,机械能是50 J,则电流做功为()A.100 JB.150 JC.250 JD.300 J5.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个,按照每度电0.5元的计费标准,将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中,判断正确的是()A.在这三个用电器中,电烤箱正常工作时的电压最高B.在这三个用电器中,电视机正常工作时的电压最低C.正常工作时,通过电烤箱的电流大于通过电视机的电流D.在一个月内,小玲家电烤箱的用电费用一定比电饭锅的用电费用多6.家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。

小林家4月底电能表读数为2 708.7 kW·h,5月底电能表读数如图所示,那么5月份他家消耗了kW·h的电能。

7.下图是家用白炽灯发光时的电流与电压关系图像,根据图像求出白炽灯正常发光时的电阻为Ω,正常工作5 min消耗的电能为J。

【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。

在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。

通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。

当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。

在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
