数控加工机械基础教案(高一版)

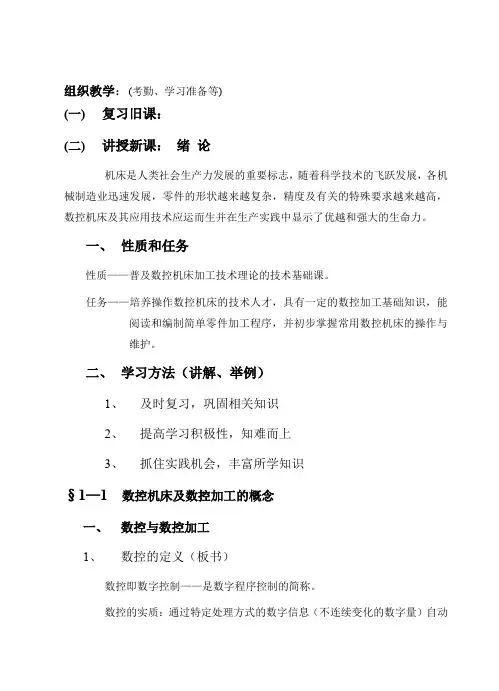

组织教学：(考勤、学习准备等)(一)复习旧课：(二)讲授新课：绪论机床是人类社会生产力发展的重要标志，随着科学技术的飞跃发展，各机械制造业迅速发展，零件的形状越来越复杂，精度及有关的特殊要求越来越高，数控机床及其应用技术应运而生并在生产实践中显示了优越和强大的生命力。

一、性质和任务性质——普及数控机床加工技术理论的技术基础课。

任务——培养操作数控机床的技术人才，具有一定的数控加工基础知识，能阅读和编制简单零件加工程序，并初步掌握常用数控机床的操作与维护。

二、学习方法（讲解、举例）1、及时复习，巩固相关知识2、提高学习积极性，知难而上3、抓住实践机会，丰富所学知识§1—1 数控机床及数控加工的概念一、数控与数控加工1、数控的定义（板书）数控即数字控制——是数字程序控制的简称。

数控的实质：通过特定处理方式的数字信息（不连续变化的数字量）自动控制机械装置动作，与连续变化的模拟量进行的程序控制有截然不同的性质。

数控技术（简称数控）——将通过计算机进行自动控制的技术统称为数控技术。

2、数控加工的特点（1）加工过程规范零件的切削用量的确定及机床的辅助控制都在加工前预先设计及优化处理，安排在规范的加工程序中并自动控制完成，不会受到人工干预。

（2）工艺制定严密加工工艺是否先进、合理关系到加工质量的忧虑，在编制加工程序时必须认真分析加工过程的每一个细节，以免出现事故。

二、数控机床的组成及工作过程1、数控机床的组成数控机床的组成如图1-1所示。

数控机床的组成（三大部分）：（1）、机床主体——机床床身。

（2）、数控装置——对数控机床进行指挥、控制。

（3）、伺服机构——驱动机床执行机构实施运动。

2、数控机床的工作过程如图2-2所示（1）、根据零件图样进行各项准备。

（2）、按规定格式编制出加工程序。

（3）、将加工程序以代码形式完整记录在信息介质上。

（4）、将代码转变为电信号输出。

（5）、数控装置将结果以脉冲信号形式向伺服系统发出执行信号。

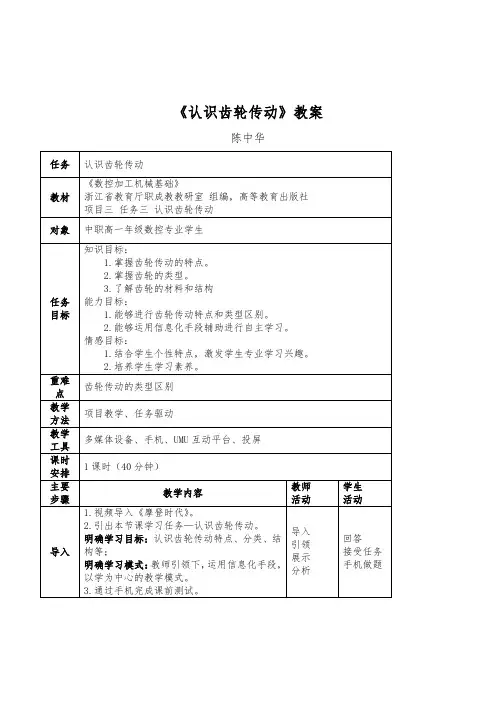

《认识齿轮传动》教案陈中华任务 教材 对象 认识齿轮传动 《数控加工机械基础》 浙江省教育厅职成教教研室 组编，高等教育出版社 项目三 任务三 认识齿轮传动 中职高一年级数控专业学生 知识目标： 1.掌握齿轮传动的特点。

2.掌握齿轮的类型。

3.了解齿轮的材料和结构 能力目标： 1.能够进行齿轮传动特点和类型区别。

2.能够运用信息化手段辅助进行自主学习。

情感目标： 1.结合学生个性特点，激发学生专业学习兴趣。

2.培养学生学习素养。

齿轮传动的类型区别 项目教学、任务驱动 多媒体设备、手机、UMU 互动平台、投屏 1 课时（40 分钟） 教学内容 1.视频导入《摩登时代》 。

2.引出本节课学习任务—认识齿轮传动。

明确学习目标：认识齿轮传动特点、分类、结 构等； 明确学习模式： 教师引领下， 运用信息化手段， 以学为中心的教学模式。

3.通过手机完成课前测试。

教师 活动 导入 引领 展示 分析 学生 活动任务 目标重难 点 教学 方法 教学 工具 课时 安排 主要 步骤导入回答 接受任务 手机做题任务 1任务 2【理一理】 1.齿轮传动的生活应用举例。

例：机床、手表、汽车、飞机、轮船、玩具、 差速器、变速器等。

【比一比】 2.分析齿轮传动的特点，完成学案。

引导学生 应用举例 优点： （1）能保证瞬时传动比恒定，平稳性好，承 载能力大，传递运动准确可靠，传动效率高； （2）可实现平行轴、任意角相交轴或交错轴 巡视学生 之间的传动； 过程记录 （3）结构紧凑、工作可靠、寿命长。

不足：不适宜远距离两轴之间的传动。

【画一画】 1.根据教师给定分类画图方式，选择一种方式 对齿轮传动进行分类，可以通过个人在线搜 索、同学讨论等方式完成。

2.教师巡视学生画图情况，拍摄典型结果，进 引导 行大屏展示，学生介绍画的图。

（图例展示） 【连一连】 展示 3.学案上连线：对齿轮传动类型和动画实例进 行连线。

数控加工教案第一章：数控加工概述1.1 数控加工的定义1.2 数控加工的分类1.3 数控加工的应用范围1.4 数控加工的优势与劣势第二章：数控加工设备2.1 数控机床的分类与结构2.2 数控机床的主要部件及其功能2.3 数控机床的坐标系统2.4 数控机床的选用与维护第三章：数控编程基础3.1 数控编程的基本概念3.2 数控编程的步骤与方法3.3 数控编程的常用指令与功能3.4 数控编程的注意事项与技巧第四章：数控加工工艺4.1 数控加工工艺的含义与作用4.2 数控加工工艺的制定与分析4.3 数控加工工艺参数的选择4.4 数控加工过程中的常见问题与解决方法第五章：数控编程与操作5.1 数控编程软件的使用与操作5.2 数控机床的操作步骤与注意事项5.3 数控加工仿真与模拟5.4 数控加工过程中的故障排除与优化第六章：数控加工编程实例6.1 平面加工编程实例6.2 立体加工编程实例6.3 复杂零件加工编程实例第七章：数控加工工艺案例分析7.1 轴类零件加工工艺案例7.2 孔类零件加工工艺案例7.3 箱体类零件加工工艺案例7.4 工艺案例的分析与评价第八章：数控加工设备的使用与维护8.1 数控机床的日常使用与维护8.2 数控机床的故障诊断与维修8.3 数控机床的性能优化与升级8.4 数控机床的安全操作与事故预防第九章：数控加工质量控制9.1 数控加工质量的定义与指标9.2 数控加工质量的影响因素9.3 数控加工质量的控制方法与措施9.4 数控加工质量的检测与评价第十章：数控加工技术的应用与发展10.1 数控加工技术在制造业中的应用10.2 数控加工技术在航空航天领域的应用10.3 数控加工技术在汽车制造业的应用10.4 数控加工技术的发展趋势与展望重点和难点解析一、数控加工概述难点解析：理解数控加工与传统加工的区别，掌握数控加工在不同行业中的应用。

二、数控加工设备难点解析：了解数控机床的各类型及特点，理解数控机床坐标系统的建立及应用。

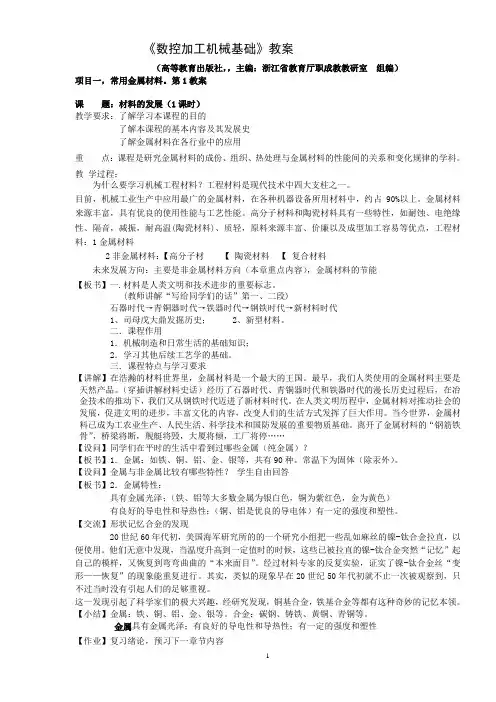

《数控加工机械基础》教案（高等教育出版社，，主编：浙江省教育厅职成教教研室组编）项目一，常用金属材料。

第1教案课题：材料的发展（1课时）教学要求：了解学习本课程的目的了解本课程的基本内容及其发展史了解金属材料在各行业中的应用重点：课程是研究金属材料的成份、组织、热处理与金属材料的性能间的关系和变化规律的学科。

教学过程：为什么要学习机械工程材料？工程材料是现代技术中四大支柱之一。

目前，机械工业生产中应用最广的金属材料，在各种机器设备所用材料中，约占90%以上。

金属材料来源丰富，具有优良的使用性能与工艺性能。

高分子材料和陶瓷材料具有一些特性，如耐蚀、电绝缘性、隔音，减振，耐高温(陶瓷材料)、质轻，原料来源丰富、价廉以及成型加工容易等优点，工程材料：1金属材料2非金属材料：【高分子材【陶瓷材料【复合材料未来发展方向：主要是非金属材料方向（本章重点内容），金属材料的节能【板书】一.材料是人类文明和技术进步的重要标志。

(教师讲解“写给同学们的话”第一、二段)石器时代→青铜器时代→铁器时代→钢铁时代→新材料时代1、司母戊大鼎发掘历史；2、新型材料。

二．课程作用1．机械制造和日常生活的基础知识；2．学习其他后续工艺学的基础。

三．课程特点与学习要求【讲解】在浩瀚的材料世界里，金属材料是一个最大的王国。

最早，我们人类使用的金属材料主要是天然产品。

（穿插讲解材料史话）经历了石器时代、青铜器时代和铁器时代的漫长历史过程后，在冶金技术的推动下，我们又从钢铁时代迈进了新材料时代。

在人类文明历程中，金属材料对推动社会的发展，促进文明的进步，丰富文化的内容，改变人们的生活方式发挥了巨大作用。

当今世界，金属材料已成为工农业生产、人民生活、科学技术和国防发展的重要物质基础。

离开了金属材料的“钢筋铁骨”，桥梁将断，舰艇将毁，大厦将倾，工厂将停……【设问】同学们在平时的生活中看到过哪些金属（纯金属）？【板书】1．金属：如铁、铜、铝、金、银等，共有90种。

《数控车教案》一、教学目标：1. 知识与技能：（1）掌握数控车床的基本结构与工作原理；（2）了解数控车床的编程方法及操作步骤；（3）学会使用数控车床进行简单零件的加工。

2. 过程与方法：（1）通过实物观察、讲解等方式，使学生了解数控车床的组成与功能；（2）通过上机操作，培养学生熟练操作数控车床的能力；（3）通过案例分析，使学生掌握数控车床编程的方法。

3. 情感态度与价值观：（1）培养学生对数控技术感兴趣，认识到其在现代制造业中的重要性；（2）培养学生遵守生产纪律，注重安全意识；（3）培养学生团队协作精神，提高沟通与协调能力。

二、教学内容：1. 数控车床的基本结构与工作原理（1）数控车床的组成部分；（2）数控车床的工作原理及操作步骤。

2. 数控车床的编程方法（1）数控车床编程的基本概念；（2）数控车床编程的指令系统；（3）数控车床编程的注意事项。

三、教学方法：1. 讲授法：讲解数控车床的基本结构、工作原理及编程方法；2. 演示法：展示数控车床实物，让学生了解其组成与功能；3. 实践法：安排上机操作，让学生动手操作数控车床；4. 案例分析法：分析实际加工案例，使学生掌握数控车床编程的方法。

四、教学准备：1. 教室环境：多媒体教学设备；2. 教学工具：数控车床模型、实物图片、编程软件；3. 上机设备：数控车床、计算机。

五、教学过程：1. 导入新课：通过展示数控车床实物图片，引导学生了解数控车床的组成与功能；2. 讲解数控车床的基本结构与工作原理，让学生掌握其工作原理及操作步骤；3. 讲解数控车床编程的方法，使学生了解编程的基本概念、指令系统及注意事项；4. 安排上机操作，让学生动手操作数控车床，巩固所学知识；5. 分析实际加工案例，使学生掌握数控车床编程的方法；6. 总结本节课所学内容，布置课后作业。

六、教学评价：1. 平时成绩：考察学生在课堂上的参与程度、提问回答等情况，占总评的30%；2. 上机操作：评价学生在数控车床操作过程中的技能掌握程度，占总评的30%；3. 课后作业：评价学生对课堂所学知识的巩固情况，占总评的20%；4. 期末考试：考察学生对数控车床基本原理、编程方法等知识的掌握，占总评的20%。

数控加工技术基础教案一、教学目标本教案的教学目标是使学生能够：•熟悉数控加工的基本概念和原理；•掌握数控编程的基本方法和技巧；•理解数控机床的结构和工作原理；•学会使用数控机床进行简单的加工操作。

二、教学内容1.数控加工的基本概念和原理–什么是数控加工–数控加工的发展历程–数控加工的优点和局限性–数控加工的基本原理2.数控编程的基本方法和技巧–G代码和M代码的使用–编写数控程序的基本规范–数控程序的调试和修改方法3.数控机床的结构和工作原理–数控机床的基本组成部分–数控机床的工作原理和运动方式–数控机床的常见故障和维护方法4.数控机床的操作技巧和安全注意事项–数控机床的操作流程和注意事项–数控机床的安全操作规范–防止事故和保护设备的措施5.数控加工的应用范围和发展前景–数控加工在各行业的应用情况–数控加工的发展趋势和前景展望–数控加工技术的相关领域和研究方向三、教学方法1.讲授法：通过讲解理论知识，帮助学生理解数控加工的基本概念、原理和方法。

2.实践操作：通过实际操作数控机床，帮助学生掌握数控编程和操作技巧。

3.讨论交流：组织学生进行小组讨论和整体交流，促进学生思维的碰撞和共享学习经验。

四、教学工具和设备1.电脑和投影仪2.数控机床（如车床、铣床等）3.数控编程软件4.工具刀具和工件材料五、教学过程安排第一节：数控加工的基本概念和原理（1学时）1.介绍数控加工的基本概念和发展历程（15分钟）2.分析数控加工的优点和局限性（15分钟）3.解释数控加工的基本原理（30分钟）第二节：数控编程的基本方法和技巧（2学时）1.讲解G代码和M代码的使用（30分钟）2.解读数控程序的基本规范（30分钟）3.演示数控程序的调试和修改方法（1小时）第三节：数控机床的结构和工作原理（2学时）1.分析数控机床的基本组成部分（30分钟）2.讲解数控机床的工作原理和运动方式（1小时）3.演示数控机床的常见故障和维护方法（30分钟）第四节：数控机床的操作技巧和安全注意事项（2学时）1.指导学生进行数控机床的操作流程和注意事项（1小时）2.讲解数控机床的安全操作规范（30分钟）3.强调防止事故和保护设备的措施（30分钟）第五节：数控加工的应用范围和发展前景（1学时）1.分析数控加工在各行业的应用情况（30分钟）2.探讨数控加工的发展趋势和前景展望（30分钟）3.介绍数控加工技术的相关领域和研究方向（1小时）六、教学评估1.课堂练习：布置针对教学内容的选择题和简答题，检验学生对数控加工技术的理解和掌握程度。

广东省高新技术技工学校文化理论课教案授课专业班级09数控班课程名称数控加工技术基础任课教师唐美春授课时间2011年2月20日课程表理论课教案技术复杂，对工艺和程序编制要求较高，加工中难以调整，维修困难。

数控机床一般由控制介质、数控装置、伺服系统、测量反馈装置和机床主机组成。

四）课堂小结：本次课讲解了数控加工技术的基本知识，讲解了数控加工产生的背景以及其发展史。

希望同学们在课后找寻相关资料，深入了解。

理论课教案理论课教案理论课教案审阅签名:理论课教案审阅签名:理论课教案Δ B =A max-A min =S max-S min= δ SS 是定位基准E 与设计基准F 间的距离尺寸。

当设计基准的变动方向与加工尺寸的方向相同时，基准不重合误差就等于定位基准与设计基准间尺寸的公差，如图3-61 ，当S 的公差为δ S ，即Δ B = δ S （3-2 ）当设计基准的变动方向与加工尺寸方向有一夹角（其夹角为β）时，基准不重合误差等于定位基准与设计基准间距离尺寸公差在加工尺寸方向上的投影，即Δ B = δ S × cos β (3-3)当定位基准与设计基准之间有几个相关尺寸的组合，应将各相关连的尺寸公差在加工尺寸方向上投影取和，即式中δ i ——定位基准与工序基准之间各相关连尺寸的公差（mm ）；β i ——δ i 的方向与加工尺寸方向之间的夹角（0 ）。

式（3-4 ）是基准不重合误差Δ B 的一般计算式 .2、工序基准与设计基准的关系四、课堂小结：总结本堂课的内容、提醒注意课堂纪律。

理论课教案教学过程2、工艺尺寸链的组成我们把组成工艺尺寸链的各个尺寸称为尺寸链的环。

这些环可分为封闭环和组成环。

（1）封闭环：尺寸链中最终间接获得或间接保证精度的那个环。

每个尺寸链中必有一个，且只有一个封闭环。

（2）组成环：除封闭环以外的其他环都称为组成环。

组成环又分为增环和减环。

（i）增环（A i）：若其他组成环不变，某组成环的变动引起封闭环随之同向变动，则该环为增环。

机械制造专业数控加工技术与应用优秀教案范本第一章：引言数控加工技术是机械制造专业中一项非常重要的技术，它可以提高生产效率、降低成本、保证产品质量等方面起到关键作用。

为了更好地教授和应用数控加工技术，本教案范本将提供一种可行的教学方法和内容，以帮助学生全面掌握数控加工技术与应用。

第二章：教学目标本节主要阐述教学目标，包括知识、技能和能力方面的目标。

通过数控加工技术的学习，学生应当掌握以下内容：1. 了解数控加工技术的基本原理和发展历程；2. 掌握数控加工设备的操作和维护方法；3. 能够根据工艺要求编写数控加工程序；4. 具备数控加工工件的测量与检验能力。

第三章：教学内容本节主要介绍教学内容的安排和具体内容的选择。

数控加工技术与应用的教学内容包括：1. 数控加工技术的基本原理和发展历程；2. 数控加工设备的结构和特点；3. 数控编程与加工工艺；4. 数控加工的操作与维护；5. 数控加工工件的测量与检验。

第四章：教学方法本节介绍数控加工技术与应用的教学方法，包括理论教学和实践教学的组合使用，以及多种教学手段的灵活运用。

教学方法主要包括：1. 理论讲解与案例分析相结合；2. 实验操作与实际情境结合；3. 群体讨论与个体实践结合。

第五章：教学过程本节将详细描述教学过程的安排和步骤。

教学过程包括以下几个环节：1. 导入环节：通过引发学生的兴趣，引入数控加工技术的相关知识；2. 理论讲解：系统介绍数控加工技术的基本原理和发展历程；3. 实践操作：学生进行数控加工设备的操作练习；4. 讨论与总结：学生对实践操作进行反思和总结，讨论存在的问题和解决方法；5. 巩固与评估：通过作业和考试等方式，巩固学生对数控加工技术的掌握程度。

第六章：教学资源本节列举与数控加工技术与应用相关的教学资源，包括教材、参考书目、实验设备和软件等。

第七章：教学评价与反思本节描述教学评价和反思的方法和步骤，包括用于评价学生实际操作能力的实验评估方法，以及教师根据教学过程和效果进行的反思和改进。

绪论（1教时）A：课题：绪论B：课型：新课C：教学目的与要求1、了解学习本课程的目的2、了解本课程的基本内容及其发展史3、了解金属材料在各行业中的应用D：教学重点与难点：无E：教学过程一、学习本课程的目的本课程是中等职业学校数控技术专业的一门综合性的基础学科。

二、本课程的基本内容1、主要内容：包括金属材料、常见热处理、机械传动装置、液压和气压传动装置等。

2、学习本课程的方法理论联系实际、注意观察现实生活中所接触到的机械。

F：小结项目一、常用金属材料（27教时）A：课题：金属的性能B：课型：新课C：教学目的与要求1、掌握金属材料性能（工艺性能、使用性能）的概念、分类2、掌握力学性能概念及其指标3、掌握载荷的性质、名称、分类4、掌握强度的概念及其种类、应力的概念及符号D、教学重点与难点：1、金属材料的性能是教学重点2、金属材料的强度概念及种类是教学难点课题一碳钢A：任务一认识碳钢B：课型：新课C：教学目的与要求1、掌握碳素钢的概念；2、了解Si、Mn、S、P对钢的性能影响；3、掌握碳素钢的分类方法；4、掌握碳素钢结构钢的牌号及用途。

5、掌握优质碳素结构钢的牌号、分类、性能及用途；6、掌握碳素工具钢、铸造钢的牌号、分类、性能及用途。

D：教学重点与难点：1、碳素钢的分类是教学重点；2、碳素钢的常存元素对钢的性能影响是教学难点。

3、普通碳素结构钢、优质碳素结构钢、碳素工具钢、铸钢的牌号及用途。

E：教学过程：碳素钢的概念：含碳量小于2.11%，且不含有特意加入合金元素的铁碳合金，称为碳素钢或碳钢。

第一节常存元素对钢的性能的影响一、硅（有益元素）1、来源：炼钢后期作脱氧剂带入；2、对钢的性能影响：提高钢的强度、硬度；二、锰（有益元素）1、来源：炼钢脱氧剂。

2、对钢的性能影响：提高钢的强度与硬度。

三、硫（有害元素）1、来源：生铁带入；2、对钢的性能影响：对钢造成热脆性；四、磷（有害元素）1、来源：生铁带入；2、对钢的性能影响，对钢造成冷脆性；第二节碳素钢的分类一、按钢的含碳量分类：1、低碳钢：C≤0.25%2、中碳钢：0.25%＜C＜0.6%3、高碳钢：C≥0.6%二、按钢的质量分类：1、普通钢：S≤0.05%，P≤0.045%2、优质钢：S≤0.035%，P≤0.035%]3、高级优质钢：S≤0.025%，P≤0.025%三、按钢的用途分类：1、结构钢：主要用于制造各种机械零件和工程构件。

---一、课程名称：机械基础二、授课年级：高中三、授课班级：（填写班级）四、授课时间：（填写具体日期）五、教学目标：1. 知识目标：- 理解并掌握机械运动的基本概念和规律。

- 了解常见的机械机构和零件及其工作原理。

- 掌握机械传动和液压传动的基本知识。

2. 能力目标：- 培养学生观察、分析、解决问题的能力。

- 增强学生的动手实践能力和创新能力。

3. 情感目标：- 激发学生对机械工程的兴趣和热情。

- 培养学生的团队协作精神和责任感。

六、教学重点与难点：1. 教学重点：- 机械运动的基本概念和规律。

- 常见机械机构和零件的工作原理。

2. 教学难点：- 机械传动和液压传动的复杂原理。

七、教学过程：1. 导入新课：- 通过展示一些常见的机械设备图片或视频，激发学生的学习兴趣。

- 提出与机械相关的问题，引导学生思考。

2. 讲授新课：- 讲解机械运动的基本概念和规律，如速度、加速度、力等。

- 介绍常见的机械机构和零件，如齿轮、轴、轴承等。

- 分析机械传动和液压传动的原理。

3. 案例分析：- 结合实际案例，分析机械在实际应用中的工作原理和性能。

- 引导学生思考如何提高机械的效率和可靠性。

4. 动手实践：- 安排学生进行简单的机械制作或实验，如齿轮模型、液压装置等。

- 培养学生的动手实践能力和创新能力。

5. 课堂小结：- 总结本节课的重点内容，强调难点。

- 回答学生的疑问，巩固所学知识。

八、作业布置：1. 完成课后习题，巩固所学知识。

2. 查阅资料，了解机械工程领域的最新发展。

九、教学反思：1. 课后总结教学效果，分析教学过程中存在的问题。

2. 调整教学方法，提高教学质量。

---备注：1. 教案内容可根据实际情况进行调整。

2. 教学过程中应注重理论与实践相结合，提高学生的学习兴趣和积极性。

3. 鼓励学生积极参与课堂讨论，培养学生的创新思维和团队协作精神。

Xxxx市“面向人人”《数控加工机械基础》理论试卷课程名称：数控加工机械基础（一）满分：100分学校班级学号得分一、是非题（共40题，每题1分，共40分）1、合金弹簧钢需淬火后高温回火。

2、灰铸铁的硬度可用布氏硬度试验测定。

3、易切削钢中加入易切削元素，可以使钢的切削抗力减小，提高道具使用寿命和生产效率。

4、YG3X硬度、耐磨性比YG3高，强度和韧性也较好。

5、锡青铜铸件收缩率大，适用于铸造形状复杂、壁厚变化大的器件。

6.从结构和运动角度看，机器和机构是相同的。

7.机构是多个实物的组合，并能保证各实物之间具有确定的相对运动。

8.高碳钢的质量优于中碳钢，中碳钢的质量优于低碳钢。

9.碳素结构钢按质量等级分为A、B、C、D四个等级，A级质量最好。

10.碳素工具钢的碳含量为0.5％—1.3％，主要用于制造刀具、量具和模具。

11.脸盆采用冲压成形生产，其材料应有良好的强度。

12.一般来说，金属材料的硬度越高，耐磨性越好。

13.锻造不仅能改变金属胚料的形状，而且可以改善金属材料的内部组织。

14.高碳钢、合金钢其平均含碳量高，具有优良的焊接性能。

15.工件材料的硬度和强度越大、切削力越大，切削加工性能就越差。

16.凡是存在合金元素的钢就是合金钢。

17.合金渗碳钢是低碳钢。

18.比较重要或大截面的结构零件通常选用合金钢制造。

19.20CrMnTi是常见的合金渗碳钢。

20.合金工具钢都是高级优质钢。

21.冷冲模具工作时受冲击和摩擦，故应选用低合金钢来制造。

22.KTH350-10可以锻造加工。

23.球墨铸铁的力学性能比灰铸铁和可锻铸铁都好。

24.铸铁的切削加工性能优于钢。

25.T4和T7都表示纯铜。

26.铝青铜有良好的力学性能、耐蚀性和耐磨性。

27.硬质合金中的WC、TiC等起提高其强度的作用。

28.ZL101是铝锌系铸造铝合金。

29.30CrMnSi钢和3Cr2W8V钢的碳含量相同，他们都是合金结构钢。

30.热处理是对金属材料采用适当的方式进行加热、保温和冷却，以获得所需要的性能的工艺。

教学课题：认识硬质合金（1课时）授课教材：《数控加工机械基础》高教版富阳市职业高级中学金小舜教学目标知识目标:1、了解常见的刀具材料2、了解硬质合金的发展历史和发展趋势3、熟悉硬质合金的种类能力目标:1、掌握硬质合金牌号的表示及含义，能根据牌号判断类别、成分。

2、能区分硬质合金种类，知道不同种类硬质合金加工适用性。

3、能根据工作任务，选择硬质合金。

4、通过小组合作，加强合作交流意识和沟通、展示、表达能力。

情感目标:通过角色定位，树立职业意识，体验职业环境，尽快进入职业角色教学模式：行为导向教学任务驱动教学重点：硬质合金的种类及性质教学难点：硬质合金的牌号及加工适用性教学流程：教具准备：投影仪、硬质合金车刀、多媒体课件教学过程：教案设计说明：一个理念：以职业能力——工作能力为核心。

在本教案设计中着重体现培养学生的技术“工作能力”。

以实际教学任务为载体，与生产现场岗位实践紧密联系，与学生的职业生涯紧密相联。

体现“理实一体”。

以行动导向─任务驱动来完成项目。

通过创设情景、提出任务、分析任务、解决任务、拓展任务五个环节来完成教学。

在教学中考虑教与学、学科知识和技能体系、学习能力和工作能力、教学理念和实际应用等几个重要的教学关系。

两个模式：行为导向教学模式：行为导向教学以培养人的综合职业能力为目标，以职业实践活动为导向，强调理论与实践的统一，尊重学生的要求，张扬个性，引导学生主动学习，联系实际问题学习，能真正提高劳动者素质。

强调学生是学习行动的主体，教学强调以职业情景中的行动能力为目标，以基于职业情境的行动过程为途径。

任务驱动教学模式：以学生为中心，在近乎真实的岗位环境下工作，通过任务引领，培养学生工作能力。

三个合一：学生与工人角色合一，引领学生走向职业。

专业理论与实际生产合一，与岗位零距离。

教师与师傅合一，提高教师技能水平和管理能力，促进教师角色的转变，为提升技能教学质量打下基础。

第1章数控加工基础教案第1章数控加工基础本章要紧介绍数控加工的基础知识，内容包括数控编程简述、数控机床、数控加工工艺概述、高度与安全高度以及走刀路线的选择等。

1.1 数控加工概论数控技术即数字操纵技术（numerical control technology），指用运算机以数字指令方式操纵机床动作的技术。

数控加工具有产品精度高、自动化程度高、生产效率高以及生产成本低等特点，在制造业及航天加工业，数控加工是所有生产技术中相当重要的一环。

专门是汽车和航天产业的零部件，其几何外形复杂且精度要求较高，更突出了数控加工制造技术的优点。

数控加工技术集传统的机械制造、运算机、信息处理、现代操纵、传感检测等光机电技术于一体，是现代机械制造技术的基础。

它的广泛应用给机械制造业的生产方式及产品结构带来了深刻的变化。

近年来，由于运算机技术的迅速进展，数控技术的进展相当迅速。

数控技术的水平和普及程度，差不多成为衡量一个国家综合国力和工业现代化水平的重要标志。

1.2 数控编程简述数控编程一样能够分为手工编程和自动编程。

手工编程是指从零件图样分析、工艺处理、数值运算、编写程序到程序校核等各步骤的数控编程工作，均由人工完成的全过程。

该方法适用于零件形状不太复杂、加工程序较短的情形，而关于复杂形状的零件，如具有非圆曲线、列表曲面或组合曲面的零件，或者零件形状虽不复杂，然而程序专门长，则比较适合于自动编程。

自动数控编程是从零件的设计模型（即参考模型）获得数控加工程序的全部过程。

其要紧任务是运算加工走刀过程中的刀位点（Cutter Location Point，简称CL点），从而生成刀位数据文件。

采纳自动编程技术能够关心人们解决复杂零件的数控加工编程问题，其大部分工作由运算机来完成，编程效率大大提高，还能解决手工编程无法解决的许多复杂形状零件的加工编程问题。

CA TIA V5数控模块提供了多种加工类型用于各种复杂零件的粗精加工，用户能够依照零件结构、加工表面形状和加工精度要求选择合适的加工类型。

数控加工机械基础教案(高一版)数控加工机械基础教案（高一版）一、教学目标1. 理解数控加工机械的基本概念和工作原理；2. 掌握数控加工机械的操作流程；3. 学会进行数控加工机械的编程；4. 能够进行数控加工机械的维护和保养。

二、教学内容1. 数控加工机械的概述；2. 数控加工机械的分类和特点；3. 数控加工机械的工作原理；4. 数控加工机械的操作流程；5. 数控加工机械的编程；6. 数控加工机械的维护和保养。

三、教学重难点1. 数控加工机械的工作原理；2. 数控加工机械的编程。

四、教学步骤第一步：数控加工机械的概述数控加工机械是一种采用数控技术进行加工的机械设备。

它能够根据预先编写的加工程序，自动化地进行加工操作。

相比传统的手动操作，数控加工机械具有高效、精确、稳定等特点，被广泛应用于工业生产领域。

第二步：数控加工机械的分类和特点数控加工机械按照加工方式可分为铣床、车床、钻床等不同类型。

不同类型的数控加工机械具有各自的特点，如铣床适用于平面和曲面的加工，车床适用于轴向零件的加工等等。

第三步：数控加工机械的工作原理数控加工机械的工作原理是通过数控系统对机床进行控制，实现加工程序的自动化执行。

数控系统包括硬件和软件两个部分。

硬件部分包括设备控制系统、传感器、电机、执行元件等，软件部分主要包括编程和操作界面。

第四步：数控加工机械的操作流程数控加工机械的操作流程主要包括以下几个步骤：选择加工程序、设置工艺参数、装夹工件、调试机床、启动加工、检测加工结果等。

操作人员需要按照操作流程进行操作，确保加工的顺利进行。

第五步：数控加工机械的编程数控加工机械的编程是指根据加工要求，编写相应的加工程序。

编写加工程序需要掌握数控指令的使用，了解加工工艺的要求，熟悉机床的工作方式等。

编程人员需要具备一定的技术和经验，确保编程的准确性和可靠性。

第六步：数控加工机械的维护和保养数控加工机械的维护和保养是确保机床正常运行和延长使用寿命的重要工作。
