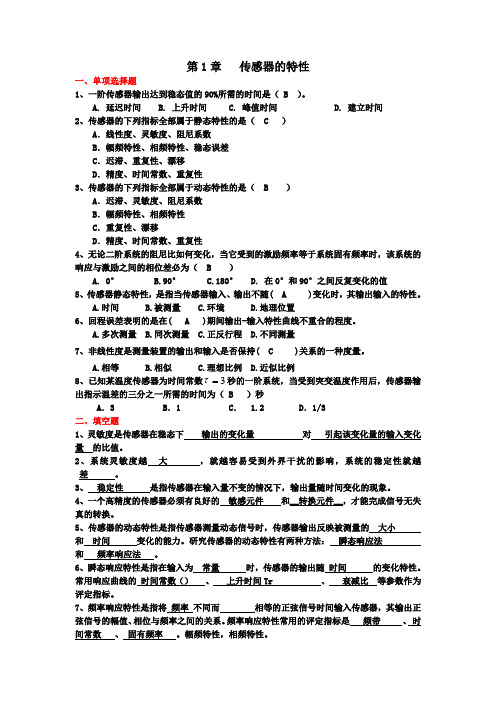

第1章传感器的特性一、单项选择题1、一阶传感器输出达到稳态值的90%所需的时间是（ B ）。
A. 延迟时间B. 上升时间C. 峰值时间D. 建立时间2、传感器的下列指标全部属于静态特性的是（ C ）A．线性度、灵敏度、阻尼系数B．幅频特性、相频特性、稳态误差C．迟滞、重复性、漂移D．精度、时间常数、重复性3、传感器的下列指标全部属于动态特性的是（ B ）A．迟滞、灵敏度、阻尼系数B．幅频特性、相频特性C．重复性、漂移D．精度、时间常数、重复性4、无论二阶系统的阻尼比如何变化，当它受到的激励频率等于系统固有频率时，该系统的响应与激励之间的相位差必为（ B ）A. 0°B.90°C.180°D. 在0°和90°之间反复变化的值5、传感器静态特性，是指当传感器输入、输出不随( A )变化时，其输出输入的特性。
A.时间B.被测量C.环境D.地理位置6、回程误差表明的是在( A )期间输出-输入特性曲线不重合的程度。
A.多次测量B.同次测量C.正反行程D.不同测量7、非线性度是测量装置的输出和输入是否保持( C )关系的一种度量。
A.相等B.相似C.理想比例D.近似比例=秒的一阶系统，当受到突变温度作用后，传感器输8、已知某温度传感器为时间常数τ3出指示温差的三分之一所需的时间为（ B ）秒A．3 B．1 C． 1.2 D．1/3二、填空题1、灵敏度是传感器在稳态下输出的变化量对引起该变化量的输入变化量的比值。
2、系统灵敏度越大，就越容易受到外界干扰的影响，系统的稳定性就越差。
3、稳定性是指传感器在输入量不变的情况下，输出量随时间变化的现象。
4、一个高精度的传感器必须有良好的敏感元件和__转换元件__，才能完成信号无失真的转换。
5、传感器的动态特性是指传感器测量动态信号时，传感器输出反映被测量的大小和时间变化的能力。
研究传感器的动态特性有两种方法：瞬态响应法和频率响应法。
传感器技术主讲人：吴琼水武汉大学电子信息学院第1章传感器的一般特性1.1 传感器静态特性静态特性指标（1）线性度（2）灵敏度（3）精确度(精度)（4）最小检测量和分辨力（5）迟滞（6）重复性（7）稳定性（8）漂移稳定性(Stability)稳定性表示传感器在较长时间内保持其性能参数的能力，故又称长期稳定性。
稳定性可用相对误差或绝对误差表示。
表示方式如：个月不超过%满量程输出。
有时也采用给出标定的有效期来表示。
1.1 传感器静态特性静态特性指标（1）线性度（2）灵敏度（3）精确度(精度)（4）最小检测量和分辨力（5）迟滞（6）重复性（7）稳定性（8）漂移传感器在输入量不变的情况下，输出量随时间变化的现象。
产生原因：⏹传感器自身结构参数老化⏹测试过程中环境发生变化●漂移包括零点漂移和灵敏度漂移。
零点漂移和灵敏度漂移又可分为时间漂移和温度漂移:◆时间漂移是指在规定的条件下，零点或灵敏度随时间的缓慢变化◆温度漂移为环境温度变化而引起的零点或灵敏度漂移●漂移包括零点漂移和灵敏度漂移。
零点漂移和灵敏度漂移又可分为时间漂移和温度漂移:◆时间漂移是指在规定的条件下，零点或灵敏度随时间的缓慢变化◆温度漂移为环境温度变化而引起的零点或灵敏度漂移%1000⨯∆FS Y Y 零漂＝——最大零点偏差——满量程输出%100m ax⨯∆∆TY FS 温漂＝Δmax ——输出最大偏差；ΔT ——温度变化范围；Y FS ——满量程输出。
传感器课后题及答案第1章传感器特性1．什么是传感器？（传感器定义）2．传感器由哪几个部分组成？分别起到什么作用？3. 传感器特性在检测系统中起到什么作用？4．解释下列名词术语：1)敏感元件;2)传感器; 3)信号调理器;4)变送器。
5．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？6．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。
当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。
7．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比ε=0.7时，，又为多少？，相角各为多少？8．某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求：决定此传感器的工作频率。
9. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。
10. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。
11．测得某检测装置的一组输入输出数据如下：a)试用最小二乘法拟合直线，求其线性度和灵敏度；b)用C语言编制程序在微机上实现。
12．某温度传感器为时间常数T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。
13．某传感器为一阶系统，当受阶跃函数作用时，在t=0时，输出为10mV;t→∞时，输出为100mV;在t=5s时，输出为50mV,试求该传感器的时间常数。
14．某一阶压力传感器的时间常数为0.5s,若阶跃压力从25MPa,试求二倍时间常数的压力和2s 后的压力。
15．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
传感器考试试题及答案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。
4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
越5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω_________, 其工作频带越宽。
6、按所依据的基准直线的不同，传感器的线性度可分为、、、。
7、非线性电位器包括和两种。
8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。
A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。
A．眼睛 B. 感觉器官 C. 手 D. 皮肤10、属于传感器静态特性指标的是（D ）A.固有频率B.临界频率C.阻尼比D.重复性11、衡量传感器静态特性的指标不包括（ C ）。
A. 线性度B. 灵敏度C. 频域响应D. 重复性12、下列对传感器动态特性的描述正确的是（）A 一阶传感器的时间常数τ越大, 其响应速度越快越小, 其工作频带越宽B 二阶传感器的固有频率ωC 一阶传感器的时间常数τ越小, 其响应速度越快。
越小, 其响应速度越快。
D 二阶传感器的固有频率ω二、计算分析题1、什么是传感器由几部分组成试画出传感器组成方块图。
传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系,并确定不同使用条件下的误差关系。
4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
5、一阶传感器的时间常数τ越__________，其响应速度越慢；二阶传感器的固有频率ω0越_________，其工作频带越宽.6、按所依据的基准直线的不同,传感器的线性度可分为、、、.7、非线性电位器包括和两种。
8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分.A。
放大电路 B. 数据采集电路 C。
转换元件 D. 滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为（B ）。
A．眼睛 B. 感觉器官 C。
手 D. 皮肤10、属于传感器静态特性指标的是(D ）A。
固有频率 B.临界频率 C.阻尼比D。
重复性11、衡量传感器静态特性的指标不包括( C ）.A。
线性度 B. 灵敏度C。
频域响应 D. 重复性12、下列对传感器动态特性的描述正确的是（）A 一阶传感器的时间常数τ越大, 其响应速度越快B 二阶传感器的固有频率ω0越小, 其工作频带越宽C 一阶传感器的时间常数τ越小，其响应速度越快.D 二阶传感器的固有频率ω0越小, 其响应速度越快。
二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。
2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。
作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应;半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。
《传感器与传感器技术》计算题答案1—5 某传感器给定精度为2%F·S，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。
由你的计算结果能得出什么结论?解：满量程（F ▪S ）为50﹣10=40(mV) 可能出现的最大误差为：∆m ＝40⨯2%=(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为：%4%10021408.01=⨯⨯=γ %16%10081408.02=⨯⨯=γ1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。
（1）T y dt dy5105.1330-⨯=+ 式中, y ——输出电压，V ；T ——输入温度，℃。
（2）x y dt dy6.92.44.1=+式中，y ——输出电压，μV ；x ——输入压力，Pa 。
解：根据题给传感器微分方程，得 （1） τ=30/3=10(s)，K=⨯10-5/3=⨯10-5(V/℃)；(2) τ==1/3(s)， K==(μV/Pa)。
1—7 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。
试求该热电偶输出的最大值和最小值。
以及输入与输出之间的相位差和滞后时间。
解：依题意，炉内温度变化规律可表示为x (t) =520+20sin(ωt)℃由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40；温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(ωt+ϕ)℃热电偶为一阶传感器，其响应的幅频特性为()()786010********22.B A =⎪⎪⎭⎫ ⎝⎛⨯π+=ωτ+==ω因此，热电偶输出信号波动幅值为B=20⨯A(ω)=⨯=15.7℃由此可得输出温度的最大值和最小值分别为y(t)|m ax =520+B=520+=535.7℃y(t)|m in =520﹣B==504.3℃输出信号的相位差ϕ为ϕ(ω)= -arctan(ωτ)= -arctan(2π/80⨯10)= -︒相应的时间滞后为∆t =()s 4.82.3836080=⨯1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即x y dt dy dt y d 1010322100.111025.2100.3⨯=⨯+⨯+式中，y ——输出电荷量，pC ；x ——输入加速度，m/s 2。
