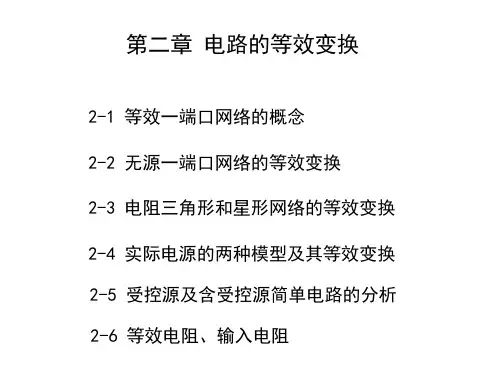

第二章电子电路的等效变换一、教学基本要求本章着重介绍等效变换的概念。
等效变换的概念在电路理论中广泛应用。
所谓等效变换，是指将电路中的某部分用另一种电路结构与元件参数代替后，不影响原电路中未作变换的任何一条支路中的电压和电流。
在学习中首先弄清等效变换的概念是什么？这个概念是根据什么引出的？然后再研究各种具体情况下的等效变换方法。
重点：1. 电路等效的概念；2. 电阻的串、并联；3. 实际电源的两种模型及其等效变换；难点：1. 等效变换的条件和等效变换的目的；2. 含有受控源的一端口电阻网络的输入电阻的求解二、学时安排总学时：6三、教学内容：§2－1引言1．电阻电路仅由电源和线性电阻构成的电路称为线性电阻电路（或简称电阻电路）。
2．分析方法（1）欧姆定律和基尔霍夫定律是分析电阻电路的依据；（2）对简单电阻电路常采用等效变换的方法,也称化简的方法。
§2－2 电路的等效变换1. 两端电路（网络）任何一个复杂的电路, 向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端电路(或一端口电路)。
若两端电路仅由无源元件构成，称无源两端电路。
两端电路无源两端电路2. 两端电路等效的概念结构和参数完全不相同的两个两端电路B与C，当它们的端口具有相同的电压、电流关系(VCR),则称B与C是等效的电路。
相等效的两部分电路B与C在电路中可以相互代换，代换前的电路和代换后的电路对任意外电路A中的电流、电压和功率而言是等效的，即满足：（a）（b）需要明确的是：上述等效是用以求解A部分电路中的电流、电压和功率，若要求图（a）中B部分电路的电流、电压和功率不能用图（b）等效电路来求，因为，B电路和C 电路对A电路来说是等效的，但B电路和C电路本身是不相同的。
结论：（1）电路等效变换的条件：两电路具有相同的VCR；（2）电路等效变换的对象：未变化的外电路A中的电压、电流和功率；（3）电路等效变换的目的：化简电路，方便计算。
