功图诊断

示功图的绘制与分析摘要:截止到09年底～大港油田采油五厂共有生产井536口～其中电泵井33口～占6.16%～螺杆泵井44口～占8.21%～自喷井18口～占3.36%～抽油机井441口～占82.3%。

从这些数据就可能看出～抽油机井采油是我们油田目前应用最广泛的一种机械采油方式。

油田生产往往是在野外进行～地理位置分散～自然环境恶劣～井下工况复杂～造成抽油机井的故障诊断不及时和故障处理不及时～严重影响油田的产量和经济效益。

因此～抽油机的故障诊断一直是油田生产领域的一个难题。

及时分析抽油机工况～给出可靠边的故障诊断结果和建议～对提高油田生产效率和经济效益有着及其重要的意义。

抽油泵是抽油机井的重要组成之一～其工作状况的好坏～将直接影响到抽油井系统效率的高低。

为此～我们做为采油工～就需要经常对其进行分析～以便采取相应的措施～以保证泵正常工作。

但由于抽油泵的工作环境在井下～它的工作状态咱们是看不到的～同时～它在工作中还会受到制造质量～安装质量、砂、蜡、水、气、稠油等多种因素的影响～为了了解泵真实的工作情况～我们可以通过悬点载荷的变化对其进行分析～最常用的方法是通过动力仪将泵的工作过程变换成曲线记录下来～正好可以形成一个封闭的图形～这个图形我们就叫它为示功图。

关键词:示功图抽油机广泛分析工作环境因素图形主义抽油机井示功图是描绘抽油机井驴头悬点载荷与光杆位移的关系曲线,是解释抽油泵抽吸状况最有效的手段。

主要包括示功图的相关知识、理论示功图的绘制及典型示功图的分析三个部分，此次课程的主要目的是使学习者能够掌握理论示功图绘制方法，并通过典型示功图的特征对其进行正确的判断，为分析抽油泵的抽吸状况提供参考依据。

首先，我们先来看第一部分示功图的相关知识。

换句话说，咱们分析示功图最终目的是为了了解抽油泵的抽吸状况，那么无论是在绘制也好，分析示功图也好，我们首先必须了解抽油泵是如何工作的,我们先来看一下什么是抽油泵,抽油泵也称深井泵，它是有杆泵机械采油的一种专用设备。

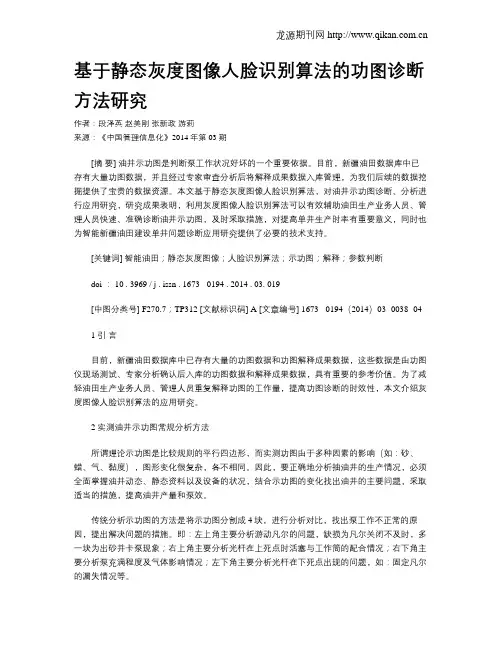

基于静态灰度图像人脸识别算法的功图诊断方法研究作者：段泽英赵美刚张新政游莉来源：《中国管理信息化》2014年第03期[摘要] 油井示功图是判断泵工作状况好坏的一个重要依据。

目前，新疆油田数据库中已存有大量功图数据，并且经过专家审查分析后将解释成果数据入库管理，为我们后续的数据挖掘提供了宝贵的数据资源。

本文基于静态灰度图像人脸识别算法，对油井示功图诊断、分析进行应用研究，研究成果表明，利用灰度图像人脸识别算法可以有效辅助油田生产业务人员、管理人员快速、准确诊断油井示功图，及时采取措施，对提高单井生产时率有重要意义，同时也为智能新疆油田建设单井问题诊断应用研究提供了必要的技术支持。

[关键词] 智能油田；静态灰度图像；人脸识别算法；示功图；解释；参数判断doi ： 10 . 3969 / j . issn . 1673 - 0194 . 2014 . 03. 019[中图分类号] F270.7；TP312 [文献标识码] A [文章编号] 1673 - 0194（2014）03- 0038- 041 引言目前，新疆油田数据库中已存有大量的功图数据和功图解释成果数据，这些数据是由功图仪现场测试、专家分析确认后入库的功图数据和解释成果数据，具有重要的参考价值。

为了减轻油田生产业务人员、管理人员重复解释功图的工作量，提高功图诊断的时效性，本文介绍灰度图像人脸识别算法的应用研究。

2 实测油井示功图常规分析方法所谓理论示功图是比较规则的平行四边形，而实测功图由于多种因素的影响（如：砂、蜡、气、黏度），图形变化很复杂，各不相同。

因此，要正确地分析抽油井的生产情况，必须全面掌握油井动态、静态资料以及设备的状况，结合示功图的变化找出油井的主要问题，采取适当的措施，提高油井产量和泵效。

传统分析示功图的方法是将示功图分割成4块，进行分析对比，找出泵工作不正常的原因，提出解决问题的措施。

即：左上角主要分析游动凡尔的问题，缺损为凡尔关闭不及时，多一块为出砂并卡泵现象；右上角主要分析光杆在上死点时活塞与工作筒的配合情况；右下角主要分析泵充满程度及气体影响情况；左下角主要分析光杆在下死点出现的问题，如：固定凡尔的漏失情况等。

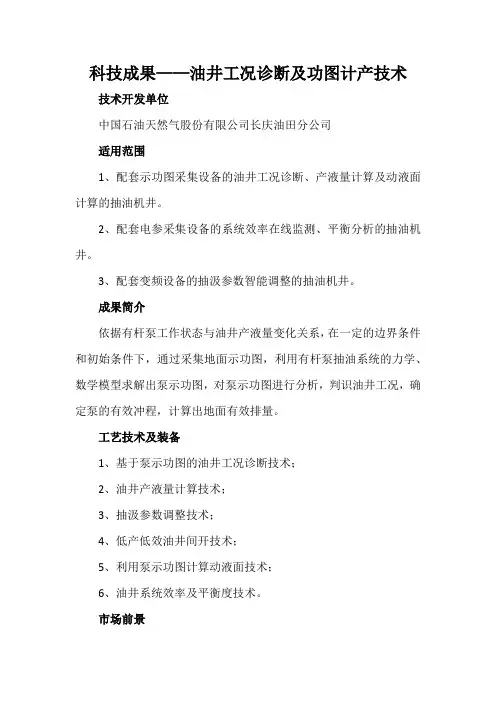

科技成果——油井工况诊断及功图计产技术
技术开发单位
中国石油天然气股份有限公司长庆油田分公司
适用范围
1、配套示功图采集设备的油井工况诊断、产液量计算及动液面计算的抽油机井。

2、配套电参采集设备的系统效率在线监测、平衡分析的抽油机井。

3、配套变频设备的抽汲参数智能调整的抽油机井。

成果简介
依据有杆泵工作状态与油井产液量变化关系，在一定的边界条件和初始条件下，通过采集地面示功图，利用有杆泵抽油系统的力学、数学模型求解出泵示功图，对泵示功图进行分析，判识油井工况，确定泵的有效冲程，计算出地面有效排量。

工艺技术及装备
1、基于泵示功图的油井工况诊断技术；
2、油井产液量计算技术；
3、抽汲参数调整技术；
4、低产低效油井间开技术；
5、利用泵示功图计算动液面技术；
6、油井系统效率及平衡度技术。

市场前景
该技术运行平稳，减少站控数据处理点，取得了显著的经济和社会效益，可移植性强，适用于国内油田采用抽油机生产的油井，对国内油田油井数字化管理将会起到示范和引领作用。
