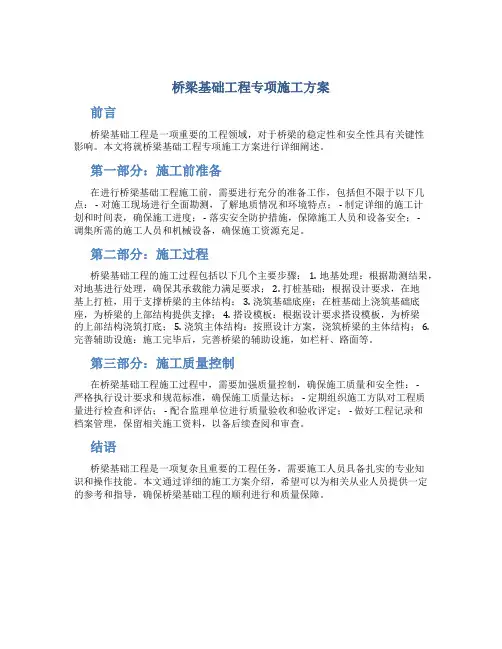

桥梁基础工程专项施工方案
前言
桥梁基础工程是一项重要的工程领域,对于桥梁的稳定性和安全性具有关键性
影响。
本文将就桥梁基础工程专项施工方案进行详细阐述。
第一部分:施工前准备
在进行桥梁基础工程施工前,需要进行充分的准备工作,包括但不限于以下几点: - 对施工现场进行全面勘测,了解地质情况和环境特点; - 制定详细的施工计
划和时间表,确保施工进度; - 落实安全防护措施,保障施工人员和设备安全; -
调集所需的施工人员和机械设备,确保施工资源充足。
第二部分:施工过程
桥梁基础工程的施工过程包括以下几个主要步骤: 1. 地基处理:根据勘测结果,对地基进行处理,确保其承载能力满足要求; 2. 打桩基础:根据设计要求,在地
基上打桩,用于支撑桥梁的主体结构; 3. 浇筑基础底座:在桩基础上浇筑基础底座,为桥梁的上部结构提供支撑; 4. 搭设模板:根据设计要求搭设模板,为桥梁
的上部结构浇筑打底; 5. 浇筑主体结构:按照设计方案,浇筑桥梁的主体结构; 6. 完善辅助设施:施工完毕后,完善桥梁的辅助设施,如栏杆、路面等。
第三部分:施工质量控制
在桥梁基础工程施工过程中,需要加强质量控制,确保施工质量和安全性: -
严格执行设计要求和规范标准,确保施工质量达标; - 定期组织施工方队对工程质
量进行检查和评估; - 配合监理单位进行质量验收和验收评定; - 做好工程记录和
档案管理,保留相关施工资料,以备后续查阅和审查。
结语
桥梁基础工程是一项复杂且重要的工程任务,需要施工人员具备扎实的专业知
识和操作技能。
本文通过详细的施工方案介绍,希望可以为相关从业人员提供一定的参考和指导,确保桥梁基础工程的顺利进行和质量保障。
桥梁基础及墩身施工方案桥梁是连接两个地理区域的重要交通工程,其建设对于交通运输和地方经济发展至关重要。
在桥梁建设中,桥墩作为桥梁的支撑点,承受着桥梁的整体重量和传力作用。
因此,桥墩的施工是桥梁建设中不可或缺的一部分。
下面将介绍桥梁基础及墩身施工方案。
桥梁基础施工方案:1.现场勘察:在施工前需要进行详细的桥梁现场勘察,包括土质、地质、水文等方面的调查,以确定基础的施工方案。
2.基坑开挖:根据设计要求,进行基坑的开挖。
开挖深度和宽度应满足设计要求,并采取支护措施以防止土方塌方。
3.基础垫层:在基坑底部铺设一层垫层,通常采用混凝土或砂石填充,以提供良好的基础支撑。
4.框架施工:在基础垫层上搭建框架模板,用于浇筑混凝土基础。
框架应按照设计要求进行调整和固定,确保基础的准确性和水平度。
5.基础混凝土浇筑:在框架内进行混凝土浇筑,浇筑时要注意均匀性和密实性,以确保基础的强度和稳定性。
6.基础养护:在混凝土浇筑完成后,进行基础的养护工作。
养护期间要定期进行湿润养护,以防止混凝土开裂和强度不达标。
桥梁墩身施工方案:1.墩身模板搭设:根据设计要求,搭设墩身的模板。
模板必须具备足够的强度和稳定性,以确保墩身的准确性和光滑度。
2.钢筋绑扎:在模板内进行钢筋的绑扎工作。
根据设计要求,钢筋的布置应满足桥墩的力学要求,并与基础和上部结构连接。
3.形体浇筑:在墩身模板内进行混凝土的浇筑。
浇筑时要注意混凝土的均匀性和密实性,以确保墩身的强度和稳定性。
4.墩身养护:在混凝土浇筑完成后,进行墩身的养护工作。
养护期间要定期进行湿润养护,以防止混凝土开裂和强度不达标。
5.拆模:混凝土达到设计强度后,拆除墩身模板。
在拆模过程中要注意不损坏混凝土墩身。
6.清理和修补:拆模后,清理墩身表面的杂物,并进行必要的修补工作。
修补主要包括填补混凝土缺陷和修整墩身表面。
综上所述,桥梁基础及墩身的施工方案包括基础垫层、框架施工、混凝土浇筑、墩身模板搭设、钢筋绑扎、混凝土浇筑、养护、拆模、清理和修补。

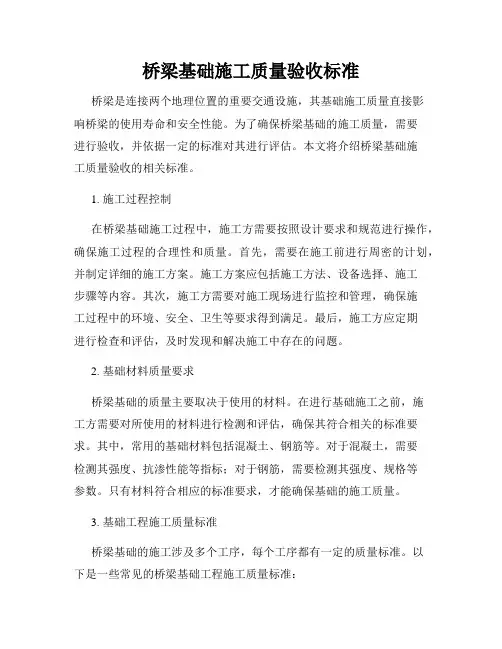

桥梁基础施工质量验收标准桥梁是连接两个地理位置的重要交通设施,其基础施工质量直接影响桥梁的使用寿命和安全性能。
为了确保桥梁基础的施工质量,需要进行验收,并依据一定的标准对其进行评估。
本文将介绍桥梁基础施工质量验收的相关标准。
1. 施工过程控制在桥梁基础施工过程中,施工方需要按照设计要求和规范进行操作,确保施工过程的合理性和质量。
首先,需要在施工前进行周密的计划,并制定详细的施工方案。
施工方案应包括施工方法、设备选择、施工步骤等内容。
其次,施工方需要对施工现场进行监控和管理,确保施工过程中的环境、安全、卫生等要求得到满足。
最后,施工方应定期进行检查和评估,及时发现和解决施工中存在的问题。
2. 基础材料质量要求桥梁基础的质量主要取决于使用的材料。
在进行基础施工之前,施工方需要对所使用的材料进行检测和评估,确保其符合相关的标准要求。
其中,常用的基础材料包括混凝土、钢筋等。
对于混凝土,需要检测其强度、抗渗性能等指标;对于钢筋,需要检测其强度、规格等参数。
只有材料符合相应的标准要求,才能确保基础的施工质量。
3. 基础工程施工质量标准桥梁基础的施工涉及多个工序,每个工序都有一定的质量标准。
以下是一些常见的桥梁基础工程施工质量标准:3.1 基础开挖要求基础开挖是桥梁基础施工的首要工序,其质量直接关系到后续工程的稳定性。
在基础开挖过程中,应注意以下要求:a) 基础开挖应按照设计要求进行,准确控制基础的位置、形状和尺寸;b) 基础开挖底部应平整,没有松散土、积水等;c) 开挖边坡应符合设计要求,稳定可靠。
3.2 基础处理要求基础处理是指在开挖后对基础底部进行清理和修整的施工工序。
基础处理的质量要求如下:a) 清理基础底部的松散土、软土等杂物,并保持底部干燥;b) 若底部存在不良的地质条件,应进行相应的处理,如加固、加挖等;c) 基础处理完成后,应进行检查,确保底部平整、无凹凸不平等问题。
3.3 基础填充要求基础填充是指在基础处理完成后,对基础底部进行填充的工序。
桥梁基础工程施工步骤一、准备工作1. 开展周边环境调查和评估,了解施工场地的地形、地质、水文等情况,为后续施工工作提供依据。
2. 制定施工方案和施工设计,明确施工的具体步骤和要求。
3. 确定施工队伍和施工人员,包括工程师、技术人员、操作工人等。
4. 准备施工所需的材料和设备,包括钢筋、混凝土、沙石等材料,以及挖掘机、钢筋切割机等设备。
5. 划定施工范围和施工隔离区域,确保施工现场的安全。
二、桩基工程1. 进行桩基测量和布点,确定桩基位置和桩基数量。
2. 进行桩基开挖,采用挖掘机、钻机等设备进行开挖。
3. 安装桩基筋笼,将预先制作好的钢筋筋笼安装到桩基孔中。
4. 浇筰桩基混凝土,采用泵车等设备将混凝土灌入桩基孔中。
5. 进行桩基沉实,使用振捣机对桩基混凝土进行振捣,确保桩基的密实度。
三、沉井基础1. 进行沉井布置和安装,将预制的沉井运输至施工现场,并进行沉井孔的布置和沉井的安装。
2. 进行沉井下沉,使用大型起重机、千斤顶等设备,将沉井缓慢下沉至设计高度。
3. 调整沉井位置,使用水平仪等设备进行调整,确保沉井位置的水平和垂直度。
4. 浇筰沉井底板,将预先制作好的混凝土浇筰到沉井底部,固定沉井,并防止底部漏水。
四、沉箱基础1. 进行沉箱布置和安装,将预制的沉箱运输至施工现场,并安装到设计位置。
2. 进行沉箱下沉,使用大型起重机、千斤顶等设备,将沉箱缓慢下沉至设计高度。
3. 浇筰沉箱底板,将预先制作好的混凝土浇筰到沉箱底部,固定沉箱,并防止漏水。
4. 进行沉箱顶部封闭,对沉箱进行顶部封闭,确保沉箱的密闭性和稳定性。
五、施工验收1. 对桩基、沉井、沉箱等基础工程进行验收,核实施工质量和合格率。
2. 对桥梁基础工程进行安全检查,确保施工现场的安全和稳定。
3. 完善施工记录和档案,做好施工交底和资料整理工作。
总结:桥梁基础工程施工步骤是桥梁建设中的重要环节,施工过程中需严格按照设计要求和施工方案进行操作,确保施工质量和工程安全。
第1篇一、施工准备1. 工程地质勘察:对施工现场进行详细的地质勘察,了解地基承载力、土层分布、地下水情况等,为施工提供依据。
2. 施工方案编制:根据工程地质勘察结果,编制合理的施工方案,包括施工工艺、材料、设备、进度安排等。
3. 材料准备:按照设计要求,准备水泥、砂、石子、钢筋等原材料,确保材料质量符合规范要求。
4. 施工设备准备:准备好混凝土搅拌站、运输车辆、泵送设备、模板等施工设备。
二、施工工艺1. 模板工程:根据设计图纸,制作并安装模板,确保模板的平整度和垂直度。
模板安装完成后,进行加固,防止变形。
2. 钢筋工程:根据设计图纸,制作钢筋笼,并在模板内进行安装。
钢筋笼安装过程中,确保钢筋间距、保护层厚度等符合规范要求。
3. 混凝土浇筑:混凝土浇筑前,对模板、钢筋进行检查,确保无遗漏、无破损。
混凝土采用搅拌车运输,泵送设备进行浇筑。
浇筑过程中,注意控制混凝土的浇筑速度和厚度,避免出现蜂窝、麻面等问题。
4. 混凝土养护:混凝土浇筑完成后,及时进行养护,保持混凝土表面湿润。
养护时间根据混凝土强度要求和气温条件确定。
5. 混凝土检测:对混凝土强度进行检测,确保混凝土强度达到设计要求。
三、质量控制1. 材料质量控制:对原材料进行严格检验,确保水泥、砂、石子等材料的质量符合规范要求。
2. 施工过程控制:严格控制混凝土浇筑、养护等施工过程,确保施工质量。
3. 成品保护:在施工过程中,加强对混凝土成品的保护,防止出现裂缝、变形等问题。
4. 施工记录:详细记录施工过程,包括原材料、施工工艺、检测数据等,为后期工程验收提供依据。
四、安全文明施工1. 施工现场安全管理:严格执行安全生产责任制,加强施工现场安全管理,确保施工安全。
2. 环境保护:在施工过程中,采取有效措施减少噪音、粉尘等污染,保护环境。
3. 文明施工:加强施工现场文明施工管理,保持施工现场整洁有序。
总之,桥梁工程基础混凝土施工是一项系统工程,需要严格控制施工质量、确保施工安全,为桥梁工程的建设奠定坚实基础。
桥梁基础工程施工方法1、扩大基础:扩大基础是将墩台及上部结构传来的荷载由其直接传递至较浅的支撑地基的一种基础形式,一般采用明挖基坑的方法进行施工,故又称之为明挖扩大基础或浅基础。
其主要特点有:(1)由于能在现场用眼睛确认支撑地基的情况,因而施工的质量较为可靠;(2)施工时的噪声、振动较小,环境污染较小;(3)与其他类型的基础相比,施工所需的操作空间较小;(4)在多数情况下,比其他类型的基础造价少、工期短。
扩大基础施工的11褥是先开挖基坑,对基底进行处理(当地基的承载力不满足设计要求时,需要对地基进行加固处理),然后砌筑坛工或者立模、绑扎钢筋、浇筑混凝土。
其中,开挖基坑是施工中的一项主要工作,而在开挖过程中,必须解决挡土与止水的问题。
当土质坚硬是,对基坑的坑壁可不进行支护。
2、桩基础桩是深入土层的柱形构件,具作用是将作用于桩顶的荷载传递到土体的较深处。
根据不同情况,桩可以有不同的分类方法,按照成桩方法对桩进行分类,并分别叙述其不同的施工方法。
(1)沉入桩。
沉入桩是将预制桩用锤击打或者振动法沉入地层至设计要求的标高。
预制桩包括木桩、混凝土桩和钢桩。
(2)灌注桩。
灌注桩是在现场采用钻孔机械(或人工)将地层钻挖成预定孔径和深度的孔后,将预制成一定形状的钢筋骨架放入孔内,然后在孔内灌入流动的混凝土而形成桩基。
(3)大直径桩。
一般认为,直径在两米五以上的桩可称为大直径桩。
3、沉井基础沉井基础是一种截面和刚度均比桩大的多的筒状结构,施工时在现场重复交替进行沉井构筑和开挖井内土方,使其沉落到预定支撑地基上。
沉井基础的适宜下沉深度一般为10~40m04、管柱基础管柱基础因其施工的方法和工艺相对来说较复杂,所需的机械设备也较多,一般的桥梁极少采用这种形式的基础,仅当桥址处的水文地质条件十分复杂,采用其他的基础形式不能奏效是,才使用这种基础形式。
因此,对于大型的深水或海中基础,特别是深水岩面不平、水流流速大的地方采用管柱基础是比较适宜的。
简述桥梁基础工程施工工序桥梁基础工程是指桥梁结构的基础部分,它作为桥梁整体结构的支撑,承受着桥梁全体荷载的重要组成部分。
基础工程的施工质量对于整座桥梁的安全和稳定性起着至关重要的作用。
本文将从桥梁基础工程的施工工序着手,介绍桥梁基础工程施工的主要内容和流程。
1. 方案设计与准备工作在进行桥梁基础工程施工前,首先需要进行方案设计和准备工作。
在方案设计阶段,需要根据桥梁的规格、荷载、地质条件等因素,制定适合的基础工程施工方案。
同时,还需要对施工现场进行勘察和测量,了解地形地貌、土质情况等,为后续施工做好准备。
2. 探矿和分块在施工现场确定后,需要进行探矿和分块工作。
根据设计方案,需要确定桥梁基础的位置和尺寸,同时还需要进行地质探查,了解地下的岩土情况。
通过探矿和分块工作,能够准确确定桥梁的位置,并对施工现场进行精细的规划。
3. 地基处理地基处理是桥梁基础工程中的重要环节。
在地基处理过程中,如果发现土壤承载力不足、地基沉降严重等问题,就需要进行相应的加固和处理工作。
常见的地基处理方法包括挖土沉降、加固地基、填充土石方等,这些工作的目的是为了确保地基的承载能力和稳定性。
4. 基础打桩在地基处理完成后,需要进行基础打桩工作。
在进行基础打桩前,需要选用适当的桩型和材料,并进行桩基的布置。
桥梁基础打桩的目的是为了增加地基的承载能力,减小单桩的沉降和变形,保证桥梁的稳定性和安全性。
5. 桩基浇筑在基础打桩完成后,需要进行桩基的浇筑工作。
桩基浇筑主要包括预埋件的设置、现浇桩的浇筑和养护等工作。
桩基浇筑工作需要注意浇筑原材料的选用、浇筑工艺的控制以及养护期的管理等方面,以确保桩基结构的质量和安全。
6. 基础梁设置基础梁设置是桥梁基础工程的下一步工作。
在进行基础梁设置前,需要对预埋件进行检验和清洁,确保预埋件的质量和准确度。
基础梁设置工作需要进行精细的测量和调整,以确保基础梁的位置和尺寸符合设计要求。
7. 梁底板浇筑梁底板浇筑是桥梁基础工程施工的最后一步。

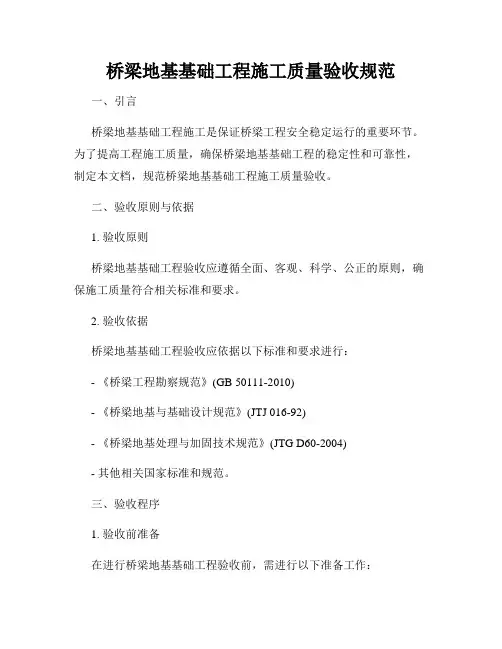

桥梁地基基础工程施工质量验收规范一、引言桥梁地基基础工程施工是保证桥梁工程安全稳定运行的重要环节。
为了提高工程施工质量,确保桥梁地基基础工程的稳定性和可靠性,制定本文档,规范桥梁地基基础工程施工质量验收。
二、验收原则与依据1. 验收原则桥梁地基基础工程验收应遵循全面、客观、科学、公正的原则,确保施工质量符合相关标准和要求。
2. 验收依据桥梁地基基础工程验收应依据以下标准和要求进行:- 《桥梁工程勘察规范》(GB 50111-2010)- 《桥梁地基与基础设计规范》(JTJ 016-92)- 《桥梁地基处理与加固技术规范》(JTG D60-2004)- 其他相关国家标准和规范。
三、验收程序1. 验收前准备在进行桥梁地基基础工程验收前,需进行以下准备工作:- 对施工方进行资质审核和施工方案评审,确保施工方具备相应的资质和技术能力;- 对施工过程中所采用的材料进行抽样检测,评估材料质量和性能;- 准备验收记录表格,以备填写验收结果。
2. 实地验收桥梁地基基础工程验收应安排专业验收人员进行实地验收。
验收内容包括:- 基坑开挖的深度、坡度和坡面的平整度;- 填筑土的压实度、含水量和荷载传递性能;- 砼浇筑的坍落度、强度和表面平整度;- 钢筋的布设、连接和保护措施;- 桥台、桥墩基础沉降观测和沉降量;- 地下水位的监测结果。
3. 检测结果评价根据实地验收和抽样检测结果,对工程施工质量进行评价。
评价内容包括:- 土质与地基的适应性评价;- 砼强度达标情况评价;- 钢筋布置和连接的符合性评价;- 沉降观测结果评价;- 地下水位监测结果评价。
四、验收标准与评定1. 验收标准桥梁地基基础工程验收应符合以下标准:- 土质与地基的适应性符合相关规范和设计要求;- 砼强度符合设计要求,满足承载能力和耐久性要求;- 钢筋布置和连接符合相关规范和设计要求;- 桥台、桥墩基础沉降观测量和变形符合相关规范和设计要求;- 地下水位监测结果符合相关规范和设计要求。
第1篇一、工程概况本工程为某高速公路桥梁工程,桥梁全长800米,共计6跨,桥墩8座,基础形式为桩基础。
桩基础施工是桥梁工程的重要组成部分,其质量直接影响到桥梁的安全和使用寿命。
为确保桩基础施工质量,特制定本施工方案。
二、施工依据1. 国家相关法律法规和规范;2. 设计文件和施工图纸;3. 施工合同和施工组织设计;4. 施工现场实际情况。
三、施工工艺1. 桩基础施工工艺流程:测量放线→ 桩位复核→ 钻孔→ 清孔→ 桩身制作→ 桩身运输→ 打桩→ 接桩→ 桩顶标高控制→ 质量检测。
2. 施工工艺要点:(1)测量放线:根据设计图纸,采用全站仪进行测量放线,确保桩位准确无误。
(2)桩位复核:在桩基础施工前,对桩位进行复核,确保桩位偏差在允许范围内。
(3)钻孔:采用旋挖钻机进行钻孔,钻孔深度根据设计要求确定。
钻孔过程中,注意控制钻孔速度和钻头角度,确保钻孔质量。
(4)清孔:钻孔完成后,采用泥浆泵将孔内泥浆抽出,确保孔内干净。
(5)桩身制作:桩身采用预制混凝土,根据设计要求进行浇筑,确保桩身质量。
(6)桩身运输:桩身运输采用平板车,确保桩身在运输过程中不受损坏。
(7)打桩:采用旋挖钻机进行打桩,根据设计要求控制桩的垂直度和桩身入土深度。
(8)接桩:当桩身长度不足时,采用接桩技术,确保桩身连续。
(9)桩顶标高控制:在打桩过程中,采用水准仪对桩顶标高进行控制,确保桩顶标高符合设计要求。
(10)质量检测:对桩基础进行质量检测,包括桩身完整性、桩身质量、桩基承载力等。
四、施工组织与管理1. 施工组织:(1)成立桩基础施工项目部,负责桩基础施工的全面管理。
(2)明确各部门职责,确保施工顺利进行。
(3)加强施工现场管理,确保施工安全、文明施工。
2. 管理措施:(1)建立健全质量管理体系,确保施工质量。
(2)加强施工现场安全管理,预防安全事故发生。
(3)严格控制施工进度,确保工程按期完成。
(4)加强施工成本控制,提高经济效益。
1.我们一般习惯将桥梁的结构划分为上部结构和下部结构两大部分。
掌握P1图1.12.桥梁上下部分结构划分,梁式桥以支座划分,支座以上(含支座)为上部结构。
3.上部结构是拉弯体系、下部结构是压弯体系。
4.受水流和水中的漂浮物、流水、船舶等撞击作用,这些力的作用方向,主要是横桥方向。
5.同一桥渡线上,采用大跨径将减少孔数、墩数,单增加了上部结构的工程量和施工难度。
小跨径则反之(大、小跨径的优缺点)。
6.一般通航河流最小跨度不宜小于40m。
7.桥渡设计中的冲刷是决定桥墩基础埋置深度的关键因素。
8.基础设计时,优先考虑扩大基础、再考虑桩基础。
9.墩台基础设计原则:适用、经济、安全、美观,主要解决结构安全和造价经济的统一,使用功能与美学造型的统一。
(八个字+两个统一)11.桥梁下部结构由墩台与基础组成,墩台主要由墩(台)帽、墩(台)身两部分组成。
12.桥墩的类型主要由墩身的结构形式划分,一般分为实体桥墩、空心桥墩、桩(柱)式桥墩、排架桥墩及杆式(板式)结构墩等五种类型。
按照受力后变形特征分为刚性墩和柔性墩。
13.实体桥墩是指桥墩由实体结构组成,又称重力式桥墩。
其特点是主要是依靠自身重力(包括上部结构重力)来平衡外力保证桥墩稳定,其体积和自重较大,可就地取材,一般不设受力钢筋,用块(片)石、圬工砌体或素混凝土修建,是一般跨径桥梁较适宜的结构形式。
14.当采用桩基础时,可一桩到顶,上加盖梁作为墩帽,形成桩(柱)式桥墩。
当墩柱高度大于桩的间距1.5倍时,为增加墩柱刚度而需在桩顶设置横系梁。
15.桥墩在顺桥方向的墩身可以做的很薄,叫做柔性墩。
16.拱桥墩按照构造分类有重力式墩和柱式墩。
按承受的水平力的情况来分类可分为普通墩和单向推力墩。
17.桥台的结构形式分类分为重力式、埋置式、轻式、组合式和承拉式桥台。
18.重力式桥台也称实体桥台或U型桥台,它由台身(前墙)、台帽、基础与两侧的翼墙(侧墙)组成。
主要依靠自重与台腔内填土重平衡后台的土压力,保持桥台的稳定性。
桥梁工程施工工序及主要施工方案桥梁工程的施工工序及主要施工方案是一个非常复杂的过程,涉及到多个环节和专业技术。
以下是一个大致的桥梁施工工序及主要施工方案的介绍。
一、基础工程1.地质勘察:通过地质勘察确定地基的性质和承载力。
2.钻孔灌注桩施工:根据设计要求,在桥梁的桩基位置进行钻孔,并灌浆加固。
3.沉箱基础施工:将预制的沉箱运输至施工现场并沉入河床,然后进行固定。
4.桥墩基础施工:根据设计要求,采用开挖或者浇筑的方法施工桥墩的基础。
二、支座施工1.板式橡胶支座安装:在桥墩上安装支座前,需将原有的支座拆除,并按照设计要求安装新的板式橡胶支座。
2.液压支座安装:使用起重机将液压支座吊装到相应的位置,并进行固定。
三、上部结构施工1.下部结构安装:将预制的桥台、桥墩等下部结构元件运输至施工现场,并根据设计要求进行安装和固定。
2.上部结构浇筑:根据设计要求,使用脚手架和模板搭建桥面板的支撑体系,并进行钢筋的布置和混凝土的浇筑。
3.预应力张拉:在混凝土桥面板浇筑完毕后,根据设计要求进行预应力张拉,提高桥梁的承载能力。
四、桥面铺装1.桥面防水层:在桥面板完成后,进行防水处理,以保护混凝土结构。
2.桥面铺装:根据设计要求,使用沥青、水泥混凝土或者铺装砖等材料进行桥面铺装。
五、桥梁维护和验收1.桥梁维护:对已经完工的桥梁进行维护和管理,包括定期检查、除草、维修等。
2.桥梁验收:对已经建成的桥梁进行验收,确保其符合设计要求和规范标准。
这些是桥梁工程施工的基本工序和主要施工方案,实际施工还需要根据具体情况进行调整和安排。
同时,施工过程中需要注意安全、质量和环保等因素,以确保桥梁能够安全可靠地使用。
桥梁工程施工方法及施工工艺桥梁作为道路交通的重要组成部分,其建设质量和施工工艺直接关系到交通运输的安全和效率。
桥梁工程施工是一个复杂而系统的过程,需要综合考虑多种因素,包括地质条件、桥梁类型、设计要求等。
下面将详细介绍桥梁工程常见的施工方法及施工工艺。
一、桥梁基础施工1、扩大基础施工扩大基础是桥梁基础中常见的一种形式,通常采用明挖的方式进行施工。
首先,需要进行场地平整和测量放线,确定基础的位置和尺寸。
然后,按照设计要求进行基坑开挖,在开挖过程中要注意采取支护措施,防止边坡坍塌。
基坑开挖完成后,进行基底处理,确保基底承载力符合设计要求。
接着,进行基础钢筋的绑扎和模板的安装,最后浇筑混凝土,并进行养护。
2、桩基础施工桩基础适用于地质条件较差或对基础承载力要求较高的情况。
常见的桩基础类型有灌注桩和预制桩。
灌注桩施工时,先通过钻孔、冲孔或挖孔等方式形成桩孔,然后在孔内放置钢筋笼,灌注混凝土。
预制桩则是在工厂或施工现场预制好桩体,然后通过打桩设备将桩打入地下。
沉井基础适用于大型桥梁或深水基础。
施工时,先制作沉井,然后通过在井内挖土,使沉井在自重作用下逐渐下沉,直至达到设计位置。
在下沉过程中,要注意控制沉井的垂直度和下沉速度。
二、桥梁墩台施工1、墩台模板施工墩台模板通常采用钢模板或木模板。
模板的安装要保证其垂直度和稳定性,并且要密封严密,防止漏浆。
模板安装完成后,要进行检查和验收。
2、墩台钢筋施工钢筋的加工和安装要符合设计和规范要求。
钢筋的连接方式通常有焊接、绑扎和机械连接等。
3、墩台混凝土施工混凝土的浇筑要分层进行,振捣要密实,以保证混凝土的质量。
在浇筑过程中,要注意观察模板的变形情况,及时进行调整。
三、桥梁上部结构施工1、预制梁施工预制梁可以在预制场集中预制,然后运输到施工现场进行安装。
预制梁的制作要严格控制尺寸和质量,保证其符合设计要求。
安装时,通常采用起重机或架桥机进行。
现浇梁施工通常采用满堂支架法或悬臂浇筑法。
《桥梁基础工程》课程教学大纲课程编号:20311203总学时数:40(理论40)总学分数:2.5课程性质:必修课适用专业:交通工程一、课程的任务和基本要求:《桥梁基础工程》是交通工程专业的专业基础课程,该课程是交通工程专业方向学生今后从事本专业工作必要的一门专业课程。
通过本课程的教与学,使学生初步了解各种桥梁基础的施工方法与控制,基本掌握各种桥梁基础的设计计算方法,初步掌握区域性地基土的基本特性及设计方法。
《桥梁基础工程》的基本任务和要求是:(一)掌握地基基础的概念及桥梁基础工程设计与施工所需要的资料、计算荷载的确定。
(二)掌握浅基础的分类方法、基础埋深的影响因素、刚性扩大基础的设计计算方法以及板桩墙的计算方法;了解浅基础的基本构造与刚性扩大基础的施工方法。
(三)掌握桩基础的基本概念及特点、桩在竖向和横向荷载作用下的受力机理、桩在横向荷载作用下的内力和位移计算、群桩基础桩顶荷载的受力分配计算及桩承台的设计验算等方法;了解桩的基本构造和桩基础的基本施工方法。
(四)掌握沉井基础的基本概念、沉井在施工过程中的受力计算和沉井作为基础的设计计算等方法;了解沉井基础的基本施工方法。
(五)掌握软土地基特性和振动液化机理及软土地基处理的计算方法;了解湿陷性黄土、冻土的基本性质。
二、基本内容和要求:(一)导论1.概述2.基础工程设计和施工所需的资料及计算荷载的确定3.基础工程设计计算应注意的事项4.基础工程学科发展概况本章的重点内容:设计基本原则及设计计算荷载的概念思考题与习题(设计荷载的取值及相应的荷载组合原则)(二)天然地基上的浅基础1.天然地基上浅基础的类型及构造2.基础埋置深度的确定及刚性扩大基础尺寸的拟定3.刚性扩大基础的验算4.刚性扩大基础施工5.板桩墙围堰的计算本章重点内容:刚性扩大基础的设计计算方法以及板桩墙的计算方法思考题与计算题(熟悉基本概念、地基承载力验算、刚性扩大基础的设计与基础稳定性验算)(三)桩基础1.概述2.桩和桩基础的类型及构造3.桩基础的施工4.单桩承载力5.桩基内力和位移计算6.群桩基础的竖向分析及其验算7.承台计算8.桩基础的设计本章的重点内容:桩在横向荷载作用下的内力计算、群桩基础桩顶荷载的受力分配计算及承台计算思考题与习题(熟悉基本概念、确定单桩承载力、桩的内力和位移计算、群桩承载力计算、桩基础的设计)(四)沉井基础及地下连续墙1.沉井的基本概念、作用及适用条件2.沉井的类型及构造3.沉井的施工4.沉井的设计与计算5.地下连续墙本章的重点内容:沉井的施工与控制,沉井在施工过程中的受力计算和沉井作为基础的设计计算思考题与习题(熟悉基本概念、沉井基础的地基承载力计算、施工过程中沉井内力计算、沉井作为基础的设计与计算)(五)几种特殊地基上的基础工程1.软土地基2.湿陷性黄土地基3.冻土地区基础工程4.地震区的基础工程本章的重点内容:软土地基特性和振动液化机理及换土垫层法计算、砂土液化计算思考题与习题(熟悉基本概念、换土垫层法计算、砂土液化计算)(六)特殊土地基1.概述2.特殊土地基的类型、性质与处理方法本章的重点内容:特殊土地基的类型、性质与评价思考题(了解各种特殊土地基的类型与性质及处理方法)三、实践环节和要求:无四、教学时数分配:理论:40 实验:上机:其它:五、其它项目(含课外学时内容):无六、有关说明:1、教学和考核方式:本课程属考试课,考核方式为闭卷2、习题:为巩固课堂知识,每章均安排一定数量的思考题和计算题,对于计算题,根据课程要求和每章重点内容,除主要参考书上的习题以外,另行布置适当的补充习题。
公路桥梁基础工程施工技术随着我国社会经济的快速发展,公路交通建设取得了显著的成果。
公路桥梁作为公路交通的重要组成部分,其质量与安全性直接关系到人民群众的生命财产安全。
基础工程施工是公路桥梁建设的基础环节,施工技术的优劣直接影响到桥梁的稳定性和使用寿命。
本文将从公路桥梁基础工程施工技术的角度进行分析。
一、桩基工程施工技术1. 桩基种类及适用条件:桩基施工方法多种多样,主要包括预制桩、现浇桩、灌注桩等。
预制桩是在工厂内预先制作好的桩,再运输至施工现场进行打桩;现浇桩是在施工现场直接浇筑而成的桩;灌注桩是在施工现场钻孔后,将混凝土灌注至孔内形成的桩。
不同类型的桩基适用于不同的地质条件和工程需求。
2. 桩基施工设备:桩基施工设备主要包括钻机、打桩机、混凝土泵等。
钻机用于钻孔,打桩机用于将桩打入地下,混凝土泵用于灌注混凝土。
3. 桩基施工工艺:桩基施工工艺主要包括桩位放样、钻孔、清孔、钢筋笼制作与安装、混凝土灌注等。
桩位放样是根据设计图纸确定桩的位置,钻孔时要保证孔径、孔深和垂直度符合设计要求,清孔时要清除孔内泥浆和碎屑,钢筋笼制作与安装要保证焊接质量和笼身稳定,混凝土灌注要保证混凝土充满整个孔隙。
二、承台工程施工技术1. 承台分类及构造:承台是桥梁下部结构的重要组成部分,主要有实体承台和空心承台两种形式。
实体承台采用整体浇筑,适用于地基承载力较好的场合;空心承台采用预制或现场挖孔的方式,适用于地基承载力较差的场合。
2. 承台施工设备:承台施工设备主要包括挖土机、吊车、混凝土泵等。
挖土机用于挖土,吊车用于吊装钢筋和模板,混凝土泵用于灌注混凝土。
3. 承台施工工艺:承台施工工艺主要包括基坑开挖、基础处理、钢筋绑扎、模板安装、混凝土浇筑等。
基坑开挖时要保证基坑稳定和安全,基础处理要根据地质条件采取相应的措施,钢筋绑扎要保证钢筋规格、数量和间距符合设计要求,模板安装要保证模板结构稳定和接缝严密,混凝土浇筑要保证混凝土密实、均匀。
桥梁基础工程施工流程一、前期准备工作1.方案设计与论证:在进行桥梁基础工程的施工之前,首先需要进行方案设计与论证,确定桥梁的基础工程结构和施工方案。
这一步是整个基础工程的起始阶段,需要对桥梁的地质情况、设计要求、施工条件等进行全面的分析和研究,确定最佳的施工方案。
2.选址与勘察:确定了桥梁基础工程的方案设计之后,就需要进行选址和勘察工作。
选址和勘察是保证基础工程施工顺利进行的前提,需要对桥梁施工地点进行仔细的勘察和评估,确保施工地质条件符合设计要求。
3.材料准备:桥梁基础工程所需的材料主要包括水泥、钢筋、砂石等,需要提前准备,确保施工过程中材料的供应充足。
4.施工人员培训:为了保证桥梁基础工程的施工质量和安全,需要对参与施工的工人进行培训,使他们掌握基础工程施工的技术和操作要领。
二、基础开挖1.地基处理:在进行桥梁基础工程的开挖之前,需要对地基进行处理,确保地基的承载能力和稳定性。
对于软弱地基,需要进行加固处理,以提高地基的承载能力。
2.基坑开挖:基坑开挖是桥梁基础工程的重要环节,需要根据设计要求和基坑尺寸进行逐步开挖,确保基坑的形状和尺寸符合设计要求。
3.基础砼浇筑:在进行基础工程施工之前,需要进行基础砼的浇筑。
基础砼是桥梁基础工程的关键材料,需要根据设计要求进行浇筑,确保基础的牢固和稳定。
三、基础降温1.降温方式:在基础工程砼浇筑完成后,需要对基础进行降温处理。
降温是为了保证基础砼的质量和强度,可以采用水温降温、湿布降温等方式进行处理。
2.降温时间:基础砼的降温时间通常为7-14天,需要在这段时间内对基础进行适当的降温处理,确保基础砼的质量和强度符合设计要求。
四、基础验收1.基础质量检测:在进行基础验收之前,需要对基础的质量进行检测。
包括对基础砼的牢固性、强度、密实度等进行检测,确保基础的质量符合设计要求。
2.基础验收报告:通过对基础的质量检测,得出基础的验收报告,包括基础的质量、强度、稳定性等。
桥梁基础工程施工简述摘要:本文对桥梁地基基础的分类以及工程施工方案的简要概述,特别介绍了地下连续墙在桥梁地基础工程上的应用,并对软地区桥梁工程的施工方案的注意问题的讨论,希望对桥梁基础工程的施工有所帮助。
关键词:基础工程。
桥梁基础,施工,软地区地基工程1 概述任何结构物都建造在一定的地层( 岩层或土层)上,基础是结构物直接与地层接触的最下部分,在基础底面下,承受由基础传来的荷载的那一部分地层称为该结构物的地基。
基础是结构物下部结构的组成部分。
桥梁上部结构为桥跨结构,而下部结构包括桥墩、桥台及它的基础,图1 为一座桥梁的立面布置示意图,它表示了桥梁下部结构与上部结构及地基间的相互关系。
地基与基础受到各种荷载后,其本身将产生附加的应力和变形。
为了保证结构物的正常使用和安全,地基与基础必须具有足够的强度和稳定性,变形也应在容许范围之内。
根据地基土的土层变化情况,上部结构的要求和荷载特点,地基和基础可采用各种不同的类型。
1. 下部结构2. 基础3. 地基4. 桥台5. 桥墩6. 上部结构图1 桥梁结构各部立面示意图2 地基与基础类型地基可分为天然地基与人工地基。
直接放置基础的天然土层称为天然地基。
如天然地层土质过于软弱或有不良的工程地质问题,需要经过人工加固或处理后才能修筑基础,这种地基称为人工地基。
在一般情况下,应尽量采用天然地基。
基础根据埋置深度分为浅基础和深基础。
一般将埋置深度在5 m 以内者称为浅基础; 由于浅层土质不良,须把基础埋置于较深的良好地层上,埋置深度超过5 m 者称为深基础。
基础埋置在土层内深度虽较浅( 不足5 m) ,但在水下部分较深,如深水中桥墩基础,称为深水基础,在施工、设计中有些问题需要作为深基础考虑。
除了深水基础,公路桥梁及人工构造物最常用的基础类型是天然地基上的浅基础,当需要设置深基础时常采用桩基础或沉井基础。
基础可由不同材料构筑,目前我国公路结构物基础大多采用混凝土或钢筋混凝土结构。
在石料丰富地区,按照就地取材原则,也常用石砌基础,只有在特殊情况下( 如抢修,建临时便桥等) 才根据实际条件采用钢、木结构。
3 桥梁基础工程一般来说,桥梁基础工程发展到今天,已经不受水文、地质条件的控制,突出的是工程结构本身和经济效益。
目前国内已经形成了合乎我国国情的一整套施工工艺及相应的设备。
而特大桥梁基础已经向“组合基础”发展。
扩大基础、桩基和沉井三大类在各自的发展中又彼此“联合”。
这种联合就是根据不同的水文、地质来发挥各类形式的特点组成的一个整体,故出现了很多基础形式。
桥梁基础工程由于在地面以下或在水中,涉及水和岩土的问题,从而增加了它的复杂程度,使桥梁基础的施工无法采用统一的模式。
但是根据桥梁基础工程的形式大致可以归纳为扩大基础、桩和管柱基础、沉井基础和组合基础几大类。
3.1 扩大基础扩大基础是相对于桩基础而言的,也是历史很悠久的基础结构形式。
具体来说,就是在桥墩下面逐级放大基础,让桥梁的重量逐步分散扩展到土基。
就像砌围墙那样,围墙的基础必须比围墙本身还要宽大,而且基础每砌一层砖,就要放大一下基础面积。
这个就是扩大基础。
扩大基础或称明挖基础属直接基础,是将基础底板设在直接承载地基上,来自上部结构的荷载通过基础底板直接传递给承载地基。
其施工方法通常是采用明挖的方式进行的,施工中坑壁的稳定性是必须特别注意的问题。
明挖扩大基础施工的主要内容包括基础的定位放样、基坑开挖、基坑排水、基底处理以及砌筑(浇筑)基础结构物等。
3.2 桩和管柱基础桩基础由基桩和联接于桩顶的承台共同组成。
若桩身全部埋于土中,承台底面与土体接触,则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上,则称为高承台桩基。
建筑桩基通常为低承台桩基础。
高层建筑中,桩基础应用广泛。
他的特点是:(1)桩支承于坚硬的(基岩、密实的卵砾石层)或较硬的(硬塑粘性土、中密砂等)持力层,具有很高的竖向单桩承载力或群桩承载力,足以承担高层建筑的全部竖向荷载(包括偏心荷载)。
(2)桩基具有很大的竖向单桩刚度(端承桩)或群刚度(摩擦桩),在自重或相邻荷载影响下,不产生过大的不均匀沉降,并确保建筑物的倾斜不超过允许范围。
(3)凭借巨大的单桩侧向刚度(大直径桩)或群桩基础的侧向刚度及其整体抗倾覆能力,抵御由于风和地震引起的水平荷载与力矩荷载,保证高层建筑的抗倾覆稳定性。
(4)桩身穿过可液化土层而支承于稳定的坚实土层或嵌固于基岩,在地震造成浅部土层液化与震陷的情况下,桩基凭靠深部稳固土层仍具有足够的抗压与抗拔承载力,从而确保高层建筑的稳定,且不产生过大的沉陷与倾斜。
常用的桩型主要有预制钢筋混凝土桩、预应力钢筋混凝土桩、钻(冲)孔灌注桩、人工挖孔灌注桩、钢管桩等,其适用条件和要求在《建筑桩基技术规范》中均有规定。
3.3 沉井基础以沉井作为基础结构,将上部荷载传至地基的一种深基础。
沉井是一个无底无盖的井筒,一般由刃脚、井壁、隔墙等部分组成。
在沉井内挖土使其下沉,达到设计标高后,进行混凝土封底、填心、修建顶盖,构成沉井基础。
该基础的特点是:埋深较大,整体性好,稳定性好,具有较大的承载面积,能承受较大的垂直和水平荷载。
此外,沉井既是基础,又是施工时的挡土和挡水围堰结构物,其施工工艺简便,技术稳妥可靠,无需特殊专业设备,并可做成补偿性基础,避免过大沉降,在深基础或地下结构中应用较为广泛,如桥梁墩台基础、地下泵房、水池、油库、矿用竖井以及大型设备基础、高层和超高层建筑物基础等。
但沉井基础施工工期较长,对粉砂、细砂类土在井内抽水时易发生流砂现象,造成沉井倾斜;沉井下沉过程中遇到的大孤石、树干或井底岩层表面倾斜过大,也将给施工带来一定的困难。
4 地下连续墙在桥梁工程上的应用地下连续墙技术是近代发展起来的一种新技术,20 年代初见于德国,50 年代在意大利、法国等国得到应用,60 年代传入日本后得到了充分的发展,但多用于高层建筑的地下室、地下停车场以及地铁等建筑的外墙结构。
直到70 年代中期, 日本把地下连续墙技术应用到了桥梁基础工程上。
如今在国外,地下连续墙做为大跨径桥梁深基础的实例已不鲜见;国内在虎门大桥上亦获首例应用成功。
4.1 地下连续墙的构造4.1.1 主要类型地下连续墙是深埋地下的钢筋混凝土连续墙体;地下连续墙基础则是利用“接头”的形式将一个个相邻的墙段结合为平面成各种形状的以作为基础的结构物。
其接头有刚接和铰接两种。
地下连续墙基础的形式,根据结构物用途不同而选定。
目前在桥梁基础工程中见到的有:1) 桥梁护坡基础,分弧形或折线形2) 围堰工程,圆筒形,3) 墩、台基础;分闭合的框格或圆形,加顶板,框格为矩形框格,有单室、双室及多室几种。
4.1.2 构造要求桥梁基础工程中的地下连续墙,一般埋置较深、高度很大、厚度较薄。
多用于大型桥梁,其埋深40~100 m 为常见,其壁厚一般在80 cm 以上。
墙体连续是通过多个墙段的接头构造实现的, 墙体要承受很大的水压力,因而接头要求处理得非常紧密和牢固,使之既能承受强大外力又不致漏水。
墙体配筋应严格保证最小配筋率的要求。
在钢筋的配置位置方面, 主筋中心至侧面间距不小于15cm, 竖直钢筋直径不小于22,亦不大于35间距采用15 ~30 cm; 水平钢筋直径不小于19,亦不大于35,间距采用15~30 cm。
墙体在竖直方向由多片钢筋笼( 10~15 m左右) 连接而成,故要保证主筋的搭接长度。
水平方向墙体连接,作为桥梁基础时,应用接合钢板加强。
如有顶板时,墙体的竖直钢筋应伸入顶板内足够的长度。
4.1.3 计算模式对桥梁矩形框格式地下连续墙基础的计算,最初采用的是刚体模式,把它按沉井基础计算,即把基础当做刚体,基础周围地基用8种弹簧模拟( 见图2) ,通过力的平衡来解算。
由于地下连续墙桥梁基础具有很大的抗弯刚度,后来日本采用弹性地基梁计算模式。
在该国现行地下连续墙标准中,把基础当做地基上的有限长梁处理。
地基的水平抗力考虑侧面地基水平推力、地基水平方向剪切抗力、基底地基抗力以及地基剪切抗力时,以4 个地基抗力系数作简化处理,见图3。
图2.刚体计算模式图3. 现行计算模式4.2 地下连续墙的施工4.2.1 一般程序地下连续墙基础施工与地下连续墙一样,根据划好的墙段,按计划顺序逐段进行。
每一墙段施工程序基本相似,即:先用成槽机械在泥浆护壁的条件下开挖成槽,然后下钢筋骨架,接着灌注水下混凝土。
如是逐个墙段进行下去,最后形成了平面成一定图形的连续墙体,再加上顶板,就构成了整个基础。
常用的简单成槽机械,有抓斗、钻( 冲) 机,亦有针对工程具体情况专门制造的成槽机。
施工工艺流程如下:筑导墙→挖槽→清槽( 包括对前一墙段结合的清理) →下钢筋骨架( 包括与前一墙段预留骨架的连结处理) →灌水下混凝土→转入下一墙段施工。
4.2.2 技术关键1) 选好合理的导墙形式与埋深。
导墙在施工中起着挖槽定位、高程检测、槽口加固、抬高泥浆液面、防止上口坍塌等重要作用,其设计和施工不可忽视。
2) 泥浆配制。
泥浆在挖槽过程中对稳定槽壁至关重要,因为深槽挖掘比钻孔桩成孔的坍塌危险更大。
必须选优质粘土配制,必要时应掺入膨润土或化学剂,以改善泥浆性能。
在施工全过程中,要严格保持要求的泥浆液位和泥浆比重。
3) 水下混凝土施工。
必须严格遵循水下混凝土施工规范和灌注桩施工规范的要求,并根据槽段宽度合理布置导管数量和间距。
4) 保持垂直度。
由于槽很深, 对垂直度必须经常检测,予以严格控制。
5) 接缝施工。
两墙段之间的接头部位,特别框格的“+ ”字型及“T ”型部位, 是整个施工的关键部位,无论是钢筋骨架的连结和混凝土的结合,都要慎重对待,要有保证质量的特殊措施。
5 软土地区桥梁基础工程软土一般指在静水或缓流水环境中以细颗粒为主的近代粘性沉积土,是一种呈软塑到流塑状态的饱和粘性土,常含有机质,天然孔隙比通常大于1,当e 大于1.5 时称为淤泥,小于1.5 大于1.0 时称为淤泥质土。
习惯上也把工程性质接近淤泥土的粘性土统称为软土。
软土具有抗剪强度低、透水性低、高压缩性、对结构破坏敏感、流变性等特点。
在软土地区修筑桥梁及道路人工构造物必须首先进行较详细的工程地质、水文地质勘测工作,查明该处软土的地质及工程特性,掌握全面的、翔实的资料,这是正确布置构造物,选择适当结构类型的首要条件,也是保证设计和施工能紧密结合实际情况,采取有针对性措施的必要条件。
软土地基的强度、变形和稳定是工程中必须全面、充分注意的问题,是造成桥梁、道路人工构造物、基础过大沉降、不均匀沉降、位移、倾斜、开裂、失稳或严重损坏等事故的主要原因。
国内外从实践中对软土地基上基础工程设计技术、施工方法、地基加固等方面已积累了不少成功经验和科研成果,只要使用得当是能保证软土地基上结构物的安全的。
