桥梁工程基础知识

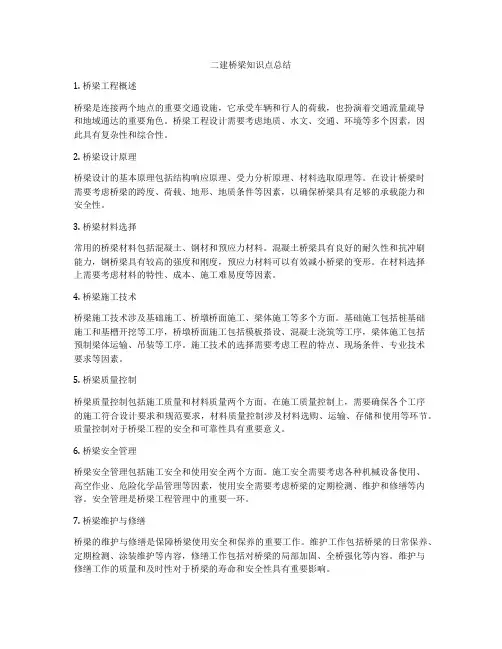

二建桥梁知识点总结1. 桥梁工程概述桥梁是连接两个地点的重要交通设施，它承受车辆和行人的荷载，也扮演着交通流量疏导和地域通达的重要角色。

桥梁工程设计需要考虑地质、水文、交通、环境等多个因素，因此具有复杂性和综合性。

2. 桥梁设计原理桥梁设计的基本原理包括结构响应原理、受力分析原理、材料选取原理等。

在设计桥梁时需要考虑桥梁的跨度、荷载、地形、地质条件等因素，以确保桥梁具有足够的承载能力和安全性。

3. 桥梁材料选择常用的桥梁材料包括混凝土、钢材和预应力材料。

混凝土桥梁具有良好的耐久性和抗冲刷能力，钢桥梁具有较高的强度和刚度，预应力材料可以有效减小桥梁的变形。

在材料选择上需要考虑材料的特性、成本、施工难易度等因素。

4. 桥梁施工技术桥梁施工技术涉及基础施工、桥墩桥面施工、梁体施工等多个方面。

基础施工包括桩基础施工和基槽开挖等工序，桥墩桥面施工包括模板搭设、混凝土浇筑等工序，梁体施工包括预制梁体运输、吊装等工序。

施工技术的选择需要考虑工程的特点、现场条件、专业技术要求等因素。

5. 桥梁质量控制桥梁质量控制包括施工质量和材料质量两个方面。

在施工质量控制上，需要确保各个工序的施工符合设计要求和规范要求，材料质量控制涉及材料选购、运输、存储和使用等环节。

质量控制对于桥梁工程的安全和可靠性具有重要意义。

6. 桥梁安全管理桥梁安全管理包括施工安全和使用安全两个方面。

施工安全需要考虑各种机械设备使用、高空作业、危险化学品管理等因素，使用安全需要考虑桥梁的定期检测、维护和修缮等内容。

安全管理是桥梁工程管理中的重要一环。

7. 桥梁维护与修缮桥梁的维护与修缮是保障桥梁使用安全和保养的重要工作。

维护工作包括桥梁的日常保养、定期检测、涂装维护等内容，修缮工作包括对桥梁的局部加固、全桥强化等内容。

维护与修缮工作的质量和及时性对于桥梁的寿命和安全性具有重要影响。

总体来说，桥梁工程具有复杂性和综合性，需要设计人员、施工人员和管理人员等多方面的协同合作。

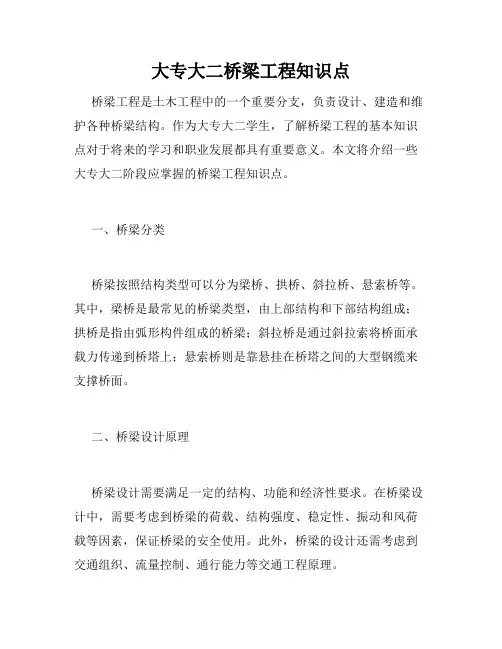

大专大二桥梁工程知识点桥梁工程是土木工程中的一个重要分支，负责设计、建造和维护各种桥梁结构。

作为大专大二学生，了解桥梁工程的基本知识点对于将来的学习和职业发展都具有重要意义。

本文将介绍一些大专大二阶段应掌握的桥梁工程知识点。

一、桥梁分类桥梁按照结构类型可以分为梁桥、拱桥、斜拉桥、悬索桥等。

其中，梁桥是最常见的桥梁类型，由上部结构和下部结构组成；拱桥是指由弧形构件组成的桥梁；斜拉桥是通过斜拉索将桥面承载力传递到桥塔上；悬索桥则是靠悬挂在桥塔之间的大型钢缆来支撑桥面。

二、桥梁设计原理桥梁设计需要满足一定的结构、功能和经济性要求。

在桥梁设计中，需要考虑到桥梁的荷载、结构强度、稳定性、振动和风荷载等因素，保证桥梁的安全使用。

此外，桥梁的设计还需考虑到交通组织、流量控制、通行能力等交通工程原理。

三、桥梁荷载桥梁承受来自车辆、行人、风荷载等多种荷载。

在桥梁设计中，需要根据不同类型桥梁的用途和位置选择适当的荷载标准，并进行荷载计算和结构分析。

常用的桥梁荷载包括：静态荷载、动态荷载和温度荷载等。

四、桥梁设计软件随着计算机技术的发展，桥梁设计软件在桥梁工程中得到广泛应用。

桥梁设计软件可以帮助工程师进行结构分析、设计优化和施工方式选择等工作，提高工作效率并保证设计质量。

常用的桥梁设计软件包括：SAP2000、AutoCAD、STAAD.Pro 等。

大专大二阶段的学生可以通过学习这些软件，提前熟悉桥梁设计工作的流程和方法。

五、桥梁施工技术桥梁施工是将桥梁设计方案转化为实际工程的过程，包括施工方法、施工工艺、施工组织等。

桥梁施工需要考虑到各种施工环境和条件，确保施工的安全和质量。

在桥梁施工中，常见的技术包括：道路建设、桩基施工、混凝土浇筑、钢结构安装等。

掌握这些基本的桥梁施工技术对于深入了解桥梁工程具有重要作用。

六、桥梁养护与维修桥梁养护与维修是保证桥梁安全运行和延长使用寿命的重要工作。

桥梁养护包括定期巡检、保养和维修等措施，以确保桥梁结构的稳定性和使用功能的正常实施。

桥梁重要基础知识点
1. 桥梁的定义和分类：桥梁是用于连接两个不同地点或跨越地形障碍
的结构物。

根据不同的建造原理和功能，桥梁可以分为梁桥、拱桥、
斜拉桥、悬索桥等等。

2. 桥梁材料的选择：桥梁的材料选择直接影响其承载能力和寿命。

常
用的桥梁材料包括钢、混凝土、木材等。

在材料选择时需考虑结构的
负荷情况、环境因素和经济性。

3. 桥梁的结构设计：桥梁设计需要考虑桥梁所处的环境条件、交通流量、地质情况等因素。

常见的结构设计包括桥面板、桥墩、桥台和桥
梁支座等。

4. 桥梁的荷载分析：桥梁在使用过程中要承受各种静态和动态荷载，
如自重、交通荷载、风荷载等。

荷载分析是确保桥梁结构安全可靠的
重要环节。

5. 桥梁的施工技术：桥梁施工包括基础工程、桥墩施工、拱桥拱肋制作、钢结构悬索索吊装等多个环节。

合理的施工技术可以提高施工效
率和质量。

6. 桥梁养护与维修：桥梁在使用过程中会受到各种因素影响，如气候、交通流量等，因此需要进行养护与维修工作。

定期的检查、维护和修
复可以延长桥梁的使用寿命。

以上是桥梁重要基础知识点的简要介绍，对于学习桥梁工程的同学来说，这些知识点是理解桥梁结构和设计的基础。

在实际工程中，还需
结合具体情况进行深入研究和应用。

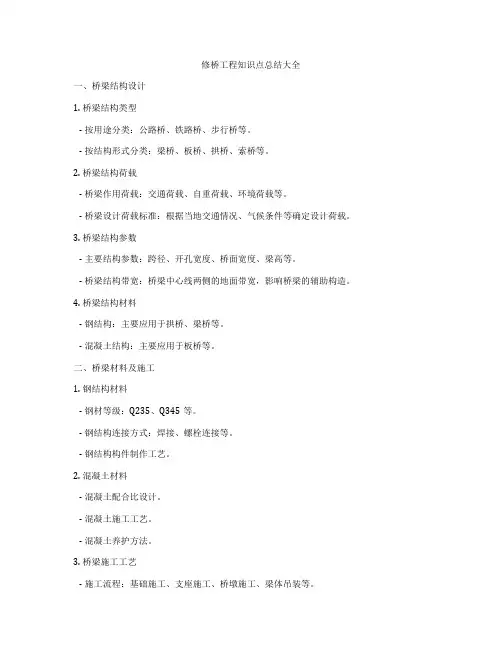

修桥工程知识点总结大全一、桥梁结构设计1. 桥梁结构类型- 按用途分类：公路桥、铁路桥、步行桥等。

- 按结构形式分类：梁桥、板桥、拱桥、索桥等。

2. 桥梁结构荷载- 桥梁作用荷载：交通荷载、自重荷载、环境荷载等。

- 桥梁设计荷载标准：根据当地交通情况、气候条件等确定设计荷载。

3. 桥梁结构参数- 主要结构参数：跨径、开孔宽度、桥面宽度、梁高等。

- 桥梁结构带宽：桥梁中心线两侧的地面带宽，影响桥梁的辅助构造。

4. 桥梁结构材料- 钢结构：主要应用于拱桥、梁桥等。

- 混凝土结构：主要应用于板桥等。

二、桥梁材料及施工1. 钢结构材料- 钢材等级：Q235、Q345等。

- 钢结构连接方式：焊接、螺栓连接等。

- 钢结构构件制作工艺。

2. 混凝土材料- 混凝土配合比设计。

- 混凝土施工工艺。

- 混凝土养护方法。

3. 桥梁施工工艺- 施工流程：基础施工、支座施工、桥墩施工、梁体吊装等。

- 桥梁施工设备：吊车、起重机等。

- 桥梁施工安全措施。

三、桥梁维护与管理1. 桥梁检测与评定- 桥梁结构检测方法：震动测试、声波检测等。

- 桥梁结构评定标准：根据检测结果评定桥梁结构状态。

2. 桥梁维护工作- 桥梁防腐、防水、防撞等维护工作。

- 桥梁涂料选用与喷涂工艺。

3. 桥梁管理- 桥梁档案管理：记录桥梁设计、施工、维护等信息。

- 桥梁安全管理：定期检查、维护桥梁安全。

四、桥梁设计与施工相关技术1. 自然环境条件对桥梁设计与施工的影响- 地质条件：地基稳定性、地下水位等。

- 气候条件：风荷载、温度变化等。

2. 桥梁设计相关软件应用- CAD图纸设计。

- 桥梁结构受力分析软件使用。

- 桥梁设计标准规范等软件的应用。

3. 桥梁施工现场管理- 施工进度控制。

- 施工人员安全管理。

- 施工质量管理。

五、桥梁工程的法规标准1. 桥梁设计规范- 《公路桥梁设计规范》。

- 《铁路桥梁设计规范》。

2. 桥梁施工标准- 《桥梁施工及验收规范》。

1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。

桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。

是支承上部结构、向下传递荷载的结构物）。

和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），五大部件：桥垮、桥墩、桥台、基础、支座五小部件：桥面铺装、排水防水系统、栏杆护栏、伸缩缝、灯光照明2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。

计算跨径：桥梁结构相邻两支座间的距离L称为计算跨径净跨径：对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。

总跨径：各孔径跨径之和称为总跨径。

桥梁全长：对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。

桥梁建筑高度：桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。

桥渡：以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。

在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。

拱桥的主要承重结构是具有外形的拱圈。

在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。

在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力4.什么是桥梁的净空（限界）？它有什么用途？桥梁净空：包括桥面净空和桥下净空。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。

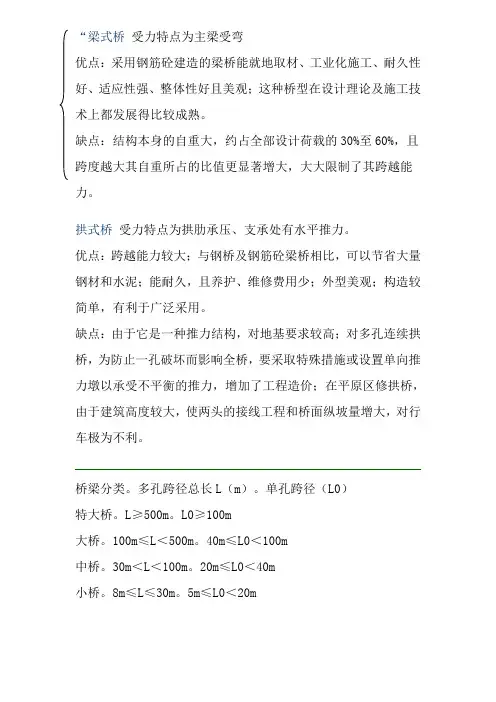

“梁式桥受力特点为主梁受弯优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。

缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。

拱式桥受力特点为拱肋承压、支承处有水平推力。

优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。

缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。

桥梁分类。

多孔跨径总长L（m）。

单孔跨径（L0）特大桥。

L≥500m。

L0≥100m大桥。

100m≤L＜500m。

40m≤L0＜100m中桥。

30m＜L＜100m。

20m≤L0＜40m小桥。

8m≤L≤30m。

5m≤L0＜20m#桥跨结构:包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。

下部结构，由桥墩、桥台、墩台基础几部分组成。

伸缩缝:在桥跨上部结构之间，或桥跨上部结构与桥台端墙之间，设有缝隙保证结构在各种因素作用下的变位。

桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，称为桥梁全长（无桥台的桥梁为桥面系行车道长度）。

桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。

净跨径:设计洪水位线上相邻两桥墩（或桥台）的水平净距l0称为桥梁的净跨径。

总跨径:各孔净跨径的总和，称为桥梁的总跨径。

桥梁的总跨径反映它排泄洪水的能力。

计算跨径:桥跨结构两支点间的距离l,称为计算跨径。

桥跨结构的力学计算是以计算跨径为准的。

桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H，称桥下净空高度。

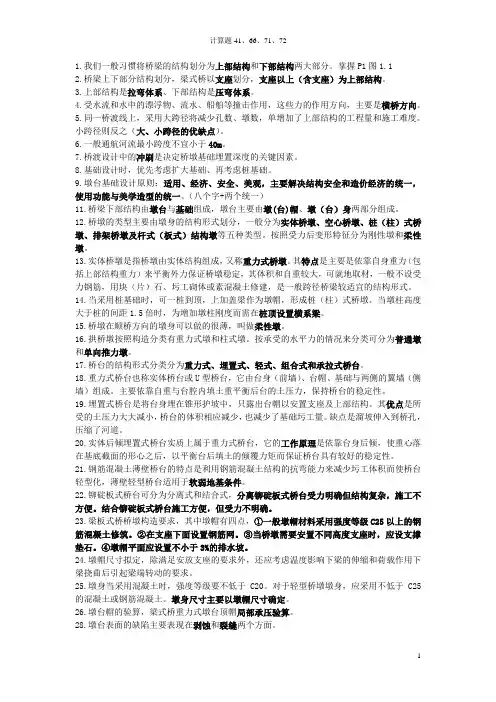

1.我们一般习惯将桥梁的结构划分为上部结构和下部结构两大部分。

掌握P1图1.12.桥梁上下部分结构划分，梁式桥以支座划分，支座以上（含支座）为上部结构。

3.上部结构是拉弯体系、下部结构是压弯体系。

4.受水流和水中的漂浮物、流水、船舶等撞击作用，这些力的作用方向，主要是横桥方向。

5.同一桥渡线上，采用大跨径将减少孔数、墩数，单增加了上部结构的工程量和施工难度。

小跨径则反之（大、小跨径的优缺点）。

6.一般通航河流最小跨度不宜小于40m。

7.桥渡设计中的冲刷是决定桥墩基础埋置深度的关键因素。

8.基础设计时，优先考虑扩大基础、再考虑桩基础。

9.墩台基础设计原则：适用、经济、安全、美观，主要解决结构安全和造价经济的统一，使用功能与美学造型的统一。

（八个字+两个统一）11.桥梁下部结构由墩台与基础组成，墩台主要由墩(台)帽、墩（台）身两部分组成。

12.桥墩的类型主要由墩身的结构形式划分，一般分为实体桥墩、空心桥墩、桩（柱）式桥墩、排架桥墩及杆式（板式）结构墩等五种类型。

按照受力后变形特征分为刚性墩和柔性墩。

13.实体桥墩是指桥墩由实体结构组成，又称重力式桥墩。

其特点是主要是依靠自身重力（包括上部结构重力）来平衡外力保证桥墩稳定，其体积和自重较大，可就地取材，一般不设受力钢筋，用块（片）石、圬工砌体或素混凝土修建，是一般跨径桥梁较适宜的结构形式。

14.当采用桩基础时，可一桩到顶，上加盖梁作为墩帽，形成桩（柱）式桥墩。

当墩柱高度大于桩的间距1.5倍时，为增加墩柱刚度而需在桩顶设置横系梁。

15.桥墩在顺桥方向的墩身可以做的很薄，叫做柔性墩。

16.拱桥墩按照构造分类有重力式墩和柱式墩。

按承受的水平力的情况来分类可分为普通墩和单向推力墩。

17.桥台的结构形式分类分为重力式、埋置式、轻式、组合式和承拉式桥台。

18.重力式桥台也称实体桥台或U型桥台，它由台身（前墙）、台帽、基础与两侧的翼墙（侧墙）组成。

主要依靠自重与台腔内填土重平衡后台的土压力，保持桥台的稳定性。

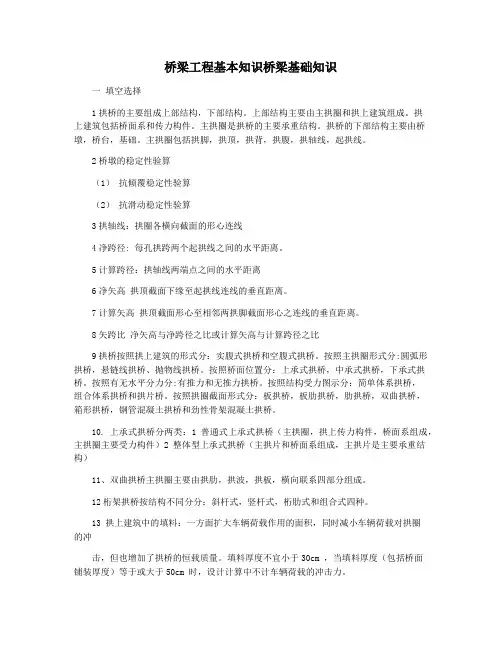

桥梁工程基本知识桥梁基础知识一填空选择1拱桥的主要组成上部结构，下部结构。

上部结构主要由主拱圈和拱上建筑组成。

拱上建筑包括桥面系和传力构件。

主拱圈是拱桥的主要承重结构。

拱桥的下部结构主要由桥墩，桥台，基础。

主拱圈包括拱脚，拱顶，拱背，拱腹，拱轴线，起拱线。

2桥墩的稳定性验算（1）抗倾覆稳定性验算（2）抗滑动稳定性验算3拱轴线：拱圈各横向截面的形心连线4净跨径: 每孔拱跨两个起拱线之间的水平距离。

5计算跨径：拱轴线两端点之间的水平距离6净矢高拱顶截面下缘至起拱线连线的垂直距离。

7计算矢高拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。

8矢跨比净矢高与净跨径之比或计算矢高与计算跨径之比9拱桥按照拱上建筑的形式分：实腹式拱桥和空腹式拱桥。

按照主拱圈形式分:圆弧形拱桥，悬链线拱桥、抛物线拱桥。

按照桥面位置分：上承式拱桥，中承式拱桥，下承式拱桥。

按照有无水平分力分:有推力和无推力拱桥。

按照结构受力图示分：简单体系拱桥，组合体系拱桥和拱片桥。

按照拱圈截面形式分：板拱桥，板肋拱桥，肋拱桥，双曲拱桥，箱形拱桥，钢管混凝土拱桥和劲性骨架混凝土拱桥。

10. 上承式拱桥分两类：1 普通式上承式拱桥（主拱圈，拱上传力构件，桥面系组成，主拱圈主要受力构件）2 整体型上承式拱桥（主拱片和桥面系组成，主拱片是主要承重结构）11、双曲拱桥主拱圈主要由拱肋，拱波，拱板，横向联系四部分组成。

12桁架拱桥按结构不同分分：斜杆式，竖杆式，桁肋式和组合式四种。

13 拱上建筑中的填料：一方面扩大车辆荷载作用的面积，同时减小车辆荷载对拱圈的冲击，但也增加了拱桥的恒载质量。

填料厚度不宜小于30cm ，当填料厚度（包括桥面铺装厚度）等于或大于50cm 时，设计计算中不计车辆荷载的冲击力。

14 理想拱轴线：在各种荷载作用下拱圈截面只受轴向压力，而无弯矩作用。

（事实上不存在）15 拱桥常用的拱轴线：圆弧线，悬链线，抛物线。

16悬链线拱轴线m 值一般采用“五点重合法”确定。

桥梁建设知识点总结大全一、桥梁基础知识1、桥梁的定义桥梁是指为了横跨自然障碍物（如河流、峡谷、铁路、公路等）而建的建筑物，是城市建设和交通运输中不可缺少的重要组成部分。

2、桥梁的分类（1）按用途分类：公路桥、铁路桥、步行桥、管线桥等。

（2）按结构形式分类：梁桥、拱桥、索桥、悬索桥、斜拉桥等。

（3）按材料分类：石桥、木桥、钢桥、混凝土桥等。

3、桥梁建设的意义桥梁的建设可以极大地便利交通，促进经济发展，改善人民生活水平，推动城乡一体化发展，对国家的发展具有非常重要的意义。

二、桥梁设计1、桥梁设计的基本原则（1）安全原则：桥梁必须具备足够的承载能力和抗震能力，确保通行安全。

（2）经济原则：在保证安全的前提下，尽量节约成本，提高设计效率，使得工程投资得到合理利用。

（3）美观原则：桥梁设计应该兼顾美观性和实用性，体现出城市的现代化和人文精神。

2、常见桥梁设计参数（1）桥面宽度：根据交通工具类型和交通流量确定，一般要让两辆车同时通过。

（2）桥梁长度：取决于跨度和承载能力，需根据具体情况进行设计。

（3）桥梁高度：取决于跨越的自然障碍物，一般要保证通航和通行。

（4）桥梁弯度：要根据实际交通需求和地形来确定，需满足行车的舒适性和安全性。

三、桥梁施工1、桥梁施工的基本流程桥梁施工一般包括前期准备、地基处理、主体结构施工、桥面铺装等步骤。

具体流程可根据桥梁的类型和规模进行调整。

2、桥梁施工的关键环节（1）地基处理：包括地基加固、挖土、填土等步骤，需要加强地基的承载能力。

（2）主体结构施工：包括桥墩、墩台、梁柱、拱圈等主体结构的施工，需要保证结构的稳定和安全。

（3）桥面铺装：包括沥青铺装、钢筋混凝土浇筑等，需要保证桥面的平整度和耐久性。

四、桥梁养护1、桥梁养护的意义桥梁养护是指对桥梁进行定期维护和修复，保证桥梁的安全和可靠运行，延长其使用寿命。

2、桥梁养护的内容（1）桥梁清洁：清除桥梁表面的积尘和杂物，保持桥面的平整和清洁。
