桥梁工程各类基础施工技术PPT培训课件

  • 格式：ppt
  • 大小：9.29 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

2024版桥梁施工ppt全新

2024版桥梁施工ppt全新
2024桥梁施工ppt全新
2024/1/27
1
目录
• 桥梁施工概述 • 桥梁基础工程施工 • 桥梁上部结构施工 • 桥梁下部结构施工 • 桥梁施工质量控制与验收标准
2024/1/27
2
目录
• 桥梁施工安全管理与环境保护 • 总结与展望
2024/1/27
3
01
桥梁施工概述
2024/1/27
4
桥梁定义与分类
附属设施类型
桥梁附属设施包括伸缩缝、排水系统、防护设施等。
安装准备
在安装前应对附属设施进行检查和验收，确保其质量和性能符合要求。同时，准备好相应的安装工具和材料。
2024/1/27
安装与调试
按照设计要求，将附属设施安装在正确的位置，并进行调试和检测，确保其功能正常。在安装过程中，应注 意防止设施受到损伤或污染。同时，对于需要调试的设施，应按照调试方案进行操作，确保调试结果符合设 计要求。
02
工程技术挑战
03
安全保障
桥梁施工涉及复杂的工程技术和 管理问题，需要专业的设计和施
工团队来完成。
桥梁作为重要的交通设施，其施 工质量直接关系到人民群众的生
命财产安全。
6
桥梁施工方法简介
现场浇筑法
在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。
2024/1/27
预制安装法
在预制场（厂）或桥位处的预制平台上进行梁的预制工作，然后采用一定的架设方法进行安 装。整体就位法（包括纵横向浮吊、扒杆和自行式吊车）和节段施工法（用临时支承组装成 桥体整体后再就位）。
触电等。
2024/1/27
02
采用科学的风险评估方法，对 辨识出的危险源进行定量或定

桥梁桩基础施工 ppt课件

桥梁桩基础施工 ppt课件
7. 卡钻 8. 掉钻落物 9. 梅花孔
28
清孔
1. 目的：
1）抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔 底沉淀厚度，防止桩底存留过厚沉淀土而降低桩的承载 力；
2）为灌注水下砼创造良好条件，使测深正确，灌注顺 利；
2. 要求：
终孔检查后，应迅速清孔，不得停歇过久，使泥 浆、钻渣沉淀增多，造成清孔工作的困难，甚至坍 孔，清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法： 4. 灌注事故的预防及处理
灌注水下砼时，导管埋入砼的深度一般宜控制在2～4
米较好，任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验（表2－12） 2. 砼抗压强度试件
每根桩应制作2-4组（每组3个试块）的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，
在地下水位以下的孔壁土在静水压力下会向孔内坍塌， 甚至发生流砂现象，钻孔内若能保持比地下水位高的 水头，增加孔内静水压力，能稳定孔壁，防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位，引导钻锥方向；
2.隔离地面水免其流入井孔，保
护孔口；
3. 无破损检验桩的完整性
1）超声波检测法（声波透射法） 2）动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度，锤击桩
时，最后十击的平均
12
下沉值。
本课小结：
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。

桥梁施工PPT课件

桥梁施工PPT课件
02 墩台施工
采用滑模、翻模或爬模等工艺 ，确保墩台尺寸、位置和垂直 度精确。
03 上部结构施工
包括预制安装法、悬臂施工法 、顶推施工法等，根据桥梁类 型和跨度选择合适的方法。
0 桥面系施工 4包括桥面铺装、伸缩缝安装、
排水系统设置等，确保桥面平 整、排水顺畅。
质量通病预防措施探讨
防止混凝土裂缝
优化配合比设计，加强振捣和养护，控制 拆模时间和温度等。
。
成品质量检测
对桥梁的几何尺寸、外观质量、承载 能力等进行全面检测，确保满足设计
要求和验收标准。
施工过程检测
对模板安装、钢筋加工和安装、混凝 土浇筑等施工过程进行质量检查和控 制。
质量评定与验收
根据《公路工程质量检验评定标准》 等相关规范进行质量评定和验收，确 保桥梁施工质量合格。
07
安全生产与环境保护在桥梁施工中应用
桥面系及附属设施施工
桥面铺装层施工
1 2
桥面铺装层材料选择与准备
根据设计要求，选择适当的铺装材料，如沥青混 凝土、水泥混凝土等，并进行材料性能检测和配 合比设计。
桥面铺装层施工方法
根据桥面结构形式和铺装材料特性，选择合适的 施工方法，如机械摊铺、人工摊铺等。
3
桥面铺装层质量控制
在施工过程中，严格控制铺装层的厚度、平整度 、压实度等质量指标，确保铺装层与桥面板紧密 结合，防止脱层和开裂。
施工方法概述
桥梁施工方法包括预制装配法、悬臂施工法、顶推施工法、移动模架法等多种 方法。
施工方法选择
根据桥梁的结构形式、施工条件、工期要求等因素，选择合适的施工方法，以 确保桥梁施工的质量、安全和效率。
02
桥梁基础施工
明挖基础施工

桥梁架设施工技术与方法PPT课件

桥梁架设施工技术与方法PPT课件

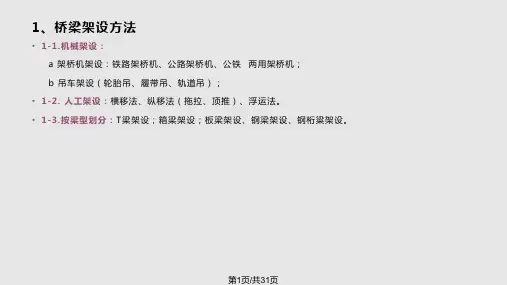

5-2、架桥机滚翻
2006年11月20日12时30分,某项目部架桥机架梁过程中，由于走 行轨铺设不规范，且没有对走行轨部分进行加固,架桥机左支腿偏离T形梁 腹板中心线35厘米，导致混凝土翼缘板破碎,造成架桥机倾覆，一人死亡， 三人受伤。
第25页/共31页
5、桥梁架设事故案例
第26页/共31页
5、桥梁架设事故Biblioteka 例郑州北环立交桥施工技术简介
• 卷扬机同步
A 梁中心线
A
第23页/共31页
4、吊车架梁
4-1.吊机 1) 吊机性能：吊重、回转半径、吊高； 2）吊机站位：单机吊装、双机抬吊； 3）吊机进出：走行路线、道路承载能力、空间障碍；
4-2.千斤绳 1）分支数：四分支、二分支、夹角； 2）直径：依据吊重、分支数、夹角进行力学计算，
b.桥头线路加固：道床厚度不得小于250mm，道床顶面宽度不得小于 3500mm（曲线地段应加宽），曲线地段不应设置超高，不得有反超高； 轨道加固：可临时增加轨撑、轨距杆、护轨等；单穿加固：每个枕木空加 穿1根枕木；对穿加固：每个枕木空加穿2根枕木；特别加固：路基面密排 人字枕木一层、密排枕木后再加扣轨束3～5组、在路基面或枕木垛上支托 扣轨梁、专门设计承托结构。
架梁准备
成品梁装车
铺设线路、桥头线路加固
成品梁运输 成品梁换装 机动平车运梁与架桥机对位
立换装龙门
组装架桥机 架桥机前移对位 伸机臂立0号柱
喂梁、吊梁、出梁
机上或墩顶横移梁
安装支座、落梁就位
重复架第二片梁
铺桥面、铺线路、联结板焊接、穿钢绞 线安装锚具
重复架其余各孔梁
第4页/共31页
2-3.成品梁装车及运输 • a.按架梁计划分批装车发运； • b.装车加固应稳固符合《铁路货物装载加固规则》、《铁路超限货物运输

桥梁工程ppt课件

桥梁工程ppt课件
就位。
03
转体施工法
将桥梁结构在非设计轴线位置 制作成形后，通过转体就位的
一种施工方法。
04
支架施工法
在桥位处搭设支架，在支架上 浇筑桥体混凝土，达到强度后
拆除模板、支架。
施工过程中的关键技术问题
大跨度桥梁的线形控制
通过精确的测量和计算，确保桥梁的线 形满足设计要求。
高性能混凝土的应用
研发和应用高性能混凝土，提高桥梁的 耐久性和承载能力。
桥梁工程ppt课件
目录
• 桥梁工程概述 • 桥梁结构与设计原理 • 桥梁施工方法与技术 • 桥梁材料及其性能特点 • 桥梁检测、维护与加固技术 • 典型案例分析与实践经验分享
01
桥梁工程概述
桥梁定义与分类
01
桥梁定义
02
桥梁分类
桥梁是一种跨越障碍物的建筑结构，连接被跨越物两端的交通线路或 其他设施。
室内模拟试验
现场检测与评估
在室内模拟桥梁结构的受力状态和环境条 件，对材料进行加载和卸载试验，以评估 其力学性能和耐久性。
对实际桥梁结构进行现场检测和评估，了 解其材料性能和使用状况，为桥梁的维修 和加固提供依据。
05
桥梁检测、维护与加固技 术
桥梁检测方法及技术应用
01
02
03
常规检测方法
目视检查、敲击检测、测 量变形等。
智能化施工和检测技术发展 ：如BIM技术、无损检测技
术等。
桥梁抗震、抗风性能提升研 究：针对地震、台风等自然
灾害的防范措施。
01
02
03
04
05
THANKS
设计方法
包括初步设计、技术设计和施工图设 计三个阶段，涉及荷载分析、结构分 析、构造设计等方面。

《桥梁施工组织设计》课件

《桥梁施工组织设计》课件
将各施工阶段的具体工作内容、时间节点、资源 配置等详细列出，形成施工进度计划表。
施工进度计划的实施与控制
资源配置
根据施工进度计划，合理安排人力、物 力、财力等资源，确保工程按计划进行
。
进度监测与调整
定期对施工进度进行监测，及时发现 进度偏差，分析原因并采取措施进行
调整。
现场管理
加强施工现场的管理，确保各项施工 任务按照计划进行，及时发现和解决 施工中出现的问题。
安全技术措施的制定与实施
总结词
安全技术措施是预防和控制施工安全 风险的关键，包括施工方案、安全技 术交底、安全操作规程等。
详细描述
根据工程特点和实际情况，制定详细 的安全技术措施，确保施工过程中的 安全风险得到有效控制。对施工人员 开展安全技术交底和培训，提高其安 全意识和操作技能。
安全事故的应急处理与预防
当前，桥梁施工组织设计在实际应用中面临诸多挑战，如施 工环境复杂、技术难度大、工期紧张等，需要采取科学的方 法和手段进行有效的管理和控制。
课程目标
掌握桥梁施工组织设计的基本原理和方法； 了解桥梁施工组织设计的实际应用案例和经验总结；
熟悉桥梁施工组织设计的编制流程和要点；
提高学生在桥梁施工组织设计方面的实践能力和创新思 维。
质量管理体系的执行与监督
建立完善的执行机制，确保各项质量管理措施得到有效落实；同时 加强监督检查，及时发现和纠正问题。
质量管理体系的持续改进
通过对质量管理实践的总结和反思，不断优化管理体系，提高质量 管理水平。
施工质量控制要点
材料质量控制
对进场的原材料、构配件进行严格检验， 确保其质量符合设计要求和规范标准。
时加强质量意识教育和技术培训，提高施工人员的素质和技能水平。

桥梁系梁、墩柱、盖梁施工技术培训PPT课件

桥梁系梁、墩柱、盖梁施工技术培训PPT课件

桥梁墩柱即土木工程中用于承载上部结构物的下部承 重物。墩柱截面多为圆形，也有椭圆形、方形、 曲线形、抛物线形等异性墩柱。在公路桥、铁路 桥、人行道等桥梁、立交桥、匝道桥、天桥等工 程中是重要的组成部分。
桥梁系梁、墩柱、盖梁施工技术培训
17
墩柱施工流程图
桥梁系梁、墩柱、盖梁施工技术培训
14
脱模和砼养生
砼强度达到20%时，即可拆除侧模。拆除模板时，须轻吊轻放，防止碰撞构件和模板变形。 拆除后的模板擦油检修后，按次序存放或运至下一个工作面。
桥梁系梁、墩柱、盖梁施工技术培训
15
基坑回填
基坑回填应及时，使场地整洁有序，达到文明施工的目的。应特别注意上部结构为现浇梁 的墩底系梁基坑回填，须分层夯实。
桥梁系梁、墩柱、盖梁施工技术培训
18
测量放样
利用全站仪准确定墩柱的中轴线、四周边结及支立模板边线，并加以防护桩以备墩柱中 心复位用。据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线找平，以利支 模。
桥梁系梁、墩柱、盖梁施工技术培训
19
搭设脚 手架
脚手架采用钢支架，为了使脚 手架立于稳固可靠的地基上，防止不均匀沉陷造成脚 手架不 稳 ，因此脚手架地基要进行夯实，上面角设截面为30*20cm的方木，支架位于方木上，脚手架 施工高度与墩柱施工高度同步，比墩柱高1.5m的安全护栏高度。
桥梁系梁、墩柱、盖梁施工技术培训
12
混凝土浇筑
再次检查各部尺寸及预埋立柱钢筋绑扎焊接情况，合格后即可进行砼浇筑工作。砼浇筑 宜分层进行，用插入式振动器分层振捣，应在前层砼初凝前将次层砼振捣密实，并应特别注 意桩顶处砼振捣密实。砼浇筑时，应留有试块，并做好标识。
桥梁系梁、墩柱、盖梁施工技术培训

桥梁施工技术ppt课件

桥梁施工技术ppt课件

国内使用的橡胶以氯丁橡胶为主，也可采用天然橡胶。氯丁橡胶的使 用温度不低于-25℃，天然橡胶不低于-40℃。
橡胶的硬度、压缩弹性模量E、剪切弹性模量G、容许压应力[σ]容许 剪切角的正切[tanγ]等，应按桥梁的使用级别按现行《铁桥规》或《公 桥规》的有关规定取用。
根据试验分析，橡胶压缩弹性模量、容许压应力和容许剪切角的值， 均与支座的形状系数有关。形状系数S为加劲板式橡胶支座的承压面积 与自由表面积之比，即
以上各式铸钢支座能较好地适应不同跨度桥梁的要求。但钢支座构 造复杂，用钢量大，大型辊轴支座可高达数米。当弧面半径很大时，若 积有污垢，就转动不灵，需要定期养护。目前公路桥梁已较少采用铸钢 支座，铁路桥梁也开始使用其它类型支座，如橡胶支座。
图6-6 铸钢支座类型示意图
(2)特种钢支座
特种钢支座主要采用以下几种形式:
位移量的计算要考虑各种可能出现的工况。 （1）对温差产生的位移 要有足够的估计。 （2）桥梁的挠曲、基础的不均匀沉降都会产生纵 向位移，对于高桥墩，墩顶位移可通过活动支座 上的挡块加以限制，它能使基底反力变化，并且阻 止不均匀沉降； （3）由于一些不可估计的因素，通常计算的位移 量宜乘以1.3左右的安全系数 。
(3)摇轴支座
跨度大于20m左右的梁，固定支座就得改用图6-5(c)或(d)左边的 式样，将下摆加高，做成类似钢轨的截面形式，两侧用肋加强。这样， 下摆底部可以其有较大的面积，摆身有足够的刚性，可将较大的支承 反力均匀分布于墩台顶垫石面上。活动支座应采用图6-5(c)右边所示 的摇轴支座，或图6-5(d)右边所示的辊轴支座。摇轴支座由上摆、底 板和两者之间的辊子组成。将圆辊多余部分削去成为扇形，就是所谓 摇轴。摇轴支座能很理想地满足活动支座的各项要求。如果摇轴的直 径可以任意加大它的承载能力从理论上讲是没有限制的。但支承反力 愈大，相应要求辊子(摇轴)的直径也愈大,这就使支座高度变得很大。

《桥梁工程》PPT课件

《桥梁工程》PPT课件

5，组合体系 (1)连续钢构：连续钢构是由梁和钢架相结合的体 系，它是预应力混凝土结构采用悬臂施工法而发展 起来的一种新体系。 (2)梁、拱组合体系：这类体系中有系杆拱、桁架 拱、多跨拱梁结构等。它们利用梁的受弯与拱的承 压特点组成联合结构。 (3)斜拉桥：它是由承压的塔、受拉的索与承弯的 梁体组合起来的一种结构体系。
1．按用途划分，有公路桥、铁路桥、公路铁路两 用桥、农桥、人行桥、运水桥(渡槽)及其他专用桥 梁(如通过管路、电缆等)。 2．按桥梁全长和跨径的不同，分为特大桥、大桥、 中桥和小桥。 3．按主要承重结构所用的材料划分，有圬工桥 (包括砖、石、混凝土桥)、钢筋混凝土桥、预应力 混凝土桥、钢桥和木桥等。 4．按跨越障碍的性质，可分为跨河桥、跨线桥 (立体交叉)、高架桥和栈桥。 5．按上部结构的行车道位置，分为上承式桥、下 承式桥和中承式桥。
11．墩台身高度不大时，可搭设木板坡道，中间 钉设防滑木条，用手推车运输混凝工浇筑。当墩 台身高度较大，混凝土下落高度超过2m时，要使 用漏斗、串筒。
12．拼装式模板用于高墩台时，应分层支撑、分层浇筑， 在浇筑第一层混凝土时，在墩台身内顶埋支承螺栓，以 支承第二层模板的安装和混凝土的浇筑。 13．浇筑墩台混凝土通常搭设普通外脚手架，浇筑高墩 台混凝土时，须采用简易活动脚手或滑动脚手。浇筑空 心高墩台混凝土宜搭设内脚手，并兼作提升吊架。 14．混凝土应分层、整体、连续浇筑，逐层振捣密实， 轻型墩台需设置沉降缝时，缝内要填塞沥青麻絮或其他 弹性防水材料，并和基础沉降缝保持顺直贯通。 15．混凝土浇筑时要随时检查模板、支撑是否松动变形、 预留孔、预埋支座钢板是否移位，发现问题要及时采取 补救措施。
4．桥梁全长简称桥长：是桥梁两端两个桥台的侧墙 或八字墙后端点之间的距离，用L表示。对于无桥台 的桥梁为桥面自行车道的全长。 5．桥梁高度简称桥高：是指桥面与低水位之间的高 差，或为桥面与桥下线路面之间的距离。桥高在某种 程度上反映了桥梁施工的难易性。 6．桥下净空高度：是设计洪水位或计算通航水位至 桥跨结构最下缘之间的距离，以H表示。它应保证能 安全排洪，并不得小于对该河流通航所规定的净空高 度。

桥梁工程培训课件PPT(36张)

桥梁工程培训课件PPT(36张)

下钢筋笼
影像留取
准备二工作 准二 三 现场施工二工作
通过测绳到混凝土顶面 的长度，以此来判断每 次导管的埋置深度
砼过程控制
导管埋深控制
准备二工作 准二 三 现场施工二工作
水下混凝土桩基施工要点：
虚
桩
1、实际桩长=虚桩L1+有效桩长L2
2、有效桩长=桩顶标高-桩低标高
3、导管埋置深度控制：导管长度-测绳长度
准备二工作 准二 二 准备工作备二工作
3、材料准备
（1）原材料：水泥、石子、砂、钢筋、水、外加剂 等材料，由物资员和试验员按规定进行检验，确保其原 材料质量符合相应标准。
（2）混凝土配合比设计及试验：根据混凝土设计强 度要求和施工要求，完成混凝土的试验配合比和施工配 合比。
准备二工作 准二 二 准备工作备二工作
100 50 符合设计要求 不大于设计要求 ≤1%桩长，且不大于500
检验频率
范围
点数
1
1
每根桩
1
1
1
≤0.5%桩长，且不大于200
1
检验方法
用全站仪检查
沉淀盒或标准测锤 用测壁仪或杆锤线
和钢尺量 用垂线和钢尺量
准备二工作 准二 三 现场施工二工作
立柱分项工程
准备二工作 准二 三 现场施工二工作
有
效
桩 长
在现场施工过程中水下灌注桩质量
控制一直是施工的重点，为确保桩基施
工的质量，必须保证混凝土浇筑连续进
行施工，控制好拔管时间及长度，同时
也要保证混凝土坍落度控制。
准备二工作 准二 三 现场施工二工作
项目
桩位 沉渣厚度 垂直度
群桩 排架桩 摩擦桩 支承桩 钻孔桩

2024年度-桥梁基础工程施工技术ppt课件

2024年度-桥梁基础工程施工技术ppt课件
11
03
桥梁基础施工方法与 工艺
12
明挖法施工
01
适用范围
适用于地质条件较好、开挖深度不大的桥梁基础工程。
02
施工步骤
场地平整 → 测量放线 → 开挖基坑 → 基础施工 → 回填夯实。
03
注意事项
开挖前应做好排水措施，防止基坑积水；开挖过程中应注意边坡稳定，
及时采取支护措施；基础施工完成后，应及时回填夯实，防止基础暴露
15
沉井法施 低的桥梁基础工程。
施工步骤
场地平整 → 测量放线 → 制作沉井 → 沉井下沉 → 基础施工。
注意事项
制作沉井时应保证模板的刚度和稳定 性，防止变形；沉井下沉前应检查地 质条件和地下水位情况，选择合适的 下沉方法；下沉过程中应注意观测和 控制沉井的倾斜和位移，及时采取纠 偏措施；基础施工完成后应及时进行 回填夯实，防止基础暴露时间过长导 致质量问题。
，如改进施工工艺、提高施工效率等。
最终确定方案
03
经过多次讨论和修改，最终确定符合工程实际需求的施工方案
。
27
现场实施效果评价及经验教训总结
现场实施效果评价
对施工方案在现场的实施效果进行评价，包括施工进度、质量、安全等方面。
经验教训总结
总结项目施工过程中的经验教训，如团队协作、技术创新、风险管理等方面的得 失，为后续类似项目提供借鉴。
18
质量检测方法与标准
质量检测方法
包括外观检查、尺寸测量、无损检测 （如超声波检测、X射线检测等）以 及破坏性试验等。
质量检测标准
依据国家相关标准、行业标准和设计 要求，对桥梁基础工程的各项质量指 标进行检测和评定。
19
常见质量问题及预防措施

《桥梁工程 》课件

《桥梁工程 》课件

清洁与排水
保持桥面干净，及时清理 垃圾和积水，确保排水畅 通，防止积水对桥面造成 损害。
桥面保养
对桥面进行定期保养，如 涂刷防滑耐磨材料、修复 破损部位等，以提高桥面 的耐久性和安全性。
损伤评估
外观检查
承载能力评估
通过目视、测量等方法对桥梁进行外 观检查，发现裂缝、变形、锈蚀等损 伤。
根据桥梁的实际情况和设计要求，对 桥梁的承载能力进行评估，确定桥梁 的安全承载能力。
常规浇筑施工
使用混凝土在施工现场浇筑桥 梁段，这种方法需要较长时间 硬化混凝土。
悬臂浇筑施工
通过浇筑混凝土在桥梁两侧形 成悬臂结构，然后逐渐拼装合 拢，这种方法适用于大型桥梁 施工。
顶推施工
使用千斤顶等设备将桥梁段逐 段顶推到位，这种方法适用于 跨越深谷或高速公路等场景。
施工监控
01
02
03
04
监测桥梁变形
成的结构破坏。
稳定性分析方法
02
采用静力分析或动力分析方法，对桥梁的整体和局部稳定性进
行分析。
稳定性控制措施
03
根据分析结果，采取相应的控制措施，如增加支撑、改变结构
形式等，以提高桥梁的稳定性。
04
桥梁施工
施工方法
预制桥梁段拼装施工
将桥梁段在预制场预制，然后 在施工现场进行拼装，这种方
法可以缩短施工周期。
程将更加注重环保、节能和智能化。
桥梁工程的基本要素
总结词
了解桥梁工程的基本要素是掌握桥梁设计和施工的关键，包括桥跨结构、支座系统、基 础结构等。
详细描述
桥跨结构是跨越障碍物的主体结构，其设计需考虑载荷、跨度和材料等因素；支座系统 是连接桥跨结构与桥墩的部件，要求能够传递载荷并适应温度和沉降变化；基础结构是 支撑桥墩的结构，需根据地质勘察资料进行设计，确保桥墩的稳定性和安全性。此外，

2024版桥梁工程基础桥梁墩台与基础PPT课件

2024版桥梁工程基础桥梁墩台与基础PPT课件
桩身检测
对完成的桩身进行质量检测，包 括承载力、垂直度等指标的检测。
沉井基础施工方法
场地准备
对施工场地进行平整和排水处理，确 保施工顺利进行。
02
沉井制作
根据设计要求，在加工厂或现场制作 沉井，包括井壁、隔墙、刃脚等部分 的制作。
01
观测与调整
在沉井施工过程中及完成后，进行观 测和调整，确保沉井的稳定性和安全 性。
安定性等性能指标的检验。
骨料
粗、细骨料应符合规范要求，不 得含有泥块、有机物等杂质。骨 料的粒径、级配等应符合设计要
求。
外加剂
应选用性能稳定、质量可靠的外 加剂，严禁使用对人体有害的外 加剂。使用前应对外加剂进行试
配，确认其适应性。
施工过程质量控制
模板安装
模板应具有足够的强度、刚度和稳定性，安装前应进行检 查和试拼。安装过程中应注意模板的接缝严密、支撑牢固， 防止漏浆和变形。
常见病害类型及原因分析
裂缝
由于温度变化、收缩、徐变等引起的 混凝土开裂，以及施工缝处理不当、 荷载作用等造成的裂缝。
侵蚀
由于环境水中的化学物质对混凝土的 腐蚀，或是由于冻融循环造成的混凝 土剥蚀。
钢筋锈蚀
由于混凝土保护层不足或氯离子侵入 等原因，导致钢筋锈蚀膨胀，进而引 起混凝土开裂和剥落。
基础沉降
墩身一般采用钢筋混凝土结构，根据受 力需要可配置钢筋网或预应力筋。墩身 截面形状可根据桥梁宽度、高度和美观 要求进行设计，常见的有矩形、圆形、 多边形等。
桥梁墩台的施工方法主要有现场浇筑法、 预制安装法和滑模施工法等。现场浇筑 法是在现场支设模板并浇筑混凝土形成 墩台；预制安装法是将预制的墩台构件 运输到现场进行安装；滑模施工法是利 用滑模装置在现场连续浇筑混凝土形成 墩台。

桥ppt课件

桥ppt课件
桥ppt课件
目录
CONTENTS
• 桥梁概述 • 桥梁工程基础知识 • 桥梁结构类型及特点 • 桥梁设计与计算 • 桥梁施工技术与质量控制 • 桥梁检测、维护与加固技术 • 现代新型桥梁技术展望
01
桥梁概述
桥梁的定义与分类
定义
桥梁是一种跨越障碍（如河流、 峡谷、道路等）的大型建筑结构 ，用于连接两岸，方便人车通行 。
05
桥梁施工技术与质 量控制
施工前的准备工作
01
02
03
04
施工图纸审查
确保图纸齐全、准确，符合相 关规范和标准。
施工组织设计
编制详细的施工组织设计，包 括施工方法、工艺流程、安全
措施等。
材料设备采购
按照设计要求采购合格的材料 和设备，并进行质量检验和验
收。
施工队伍培训
对施工队伍进行技术交底和安 全培训，确保施工人员熟悉施
02
桥梁工程基础知识
桥梁工程的基本概念
桥梁定义
桥梁是一种跨越障碍（如河流、 峡谷、道路等）的大型建筑结构 ，用于连接两岸，使交通得以顺
畅进行。
桥梁分类
根据结构形式，桥梁可分为梁桥 、拱桥、斜拉桥、悬索桥等。各 种类型桥梁具有不同的特点和应
用场景。
桥梁组成
桥梁主要由上部结构（桥面系、 承重结构）、下部结构（桥墩、 桥台、基础）和附属设施（栏杆
桥梁作为城市景观的一部分，其外观设计 应注重美学价值，与周围环境相协调。
桥梁工程的施工方法
施工准备 基础施工 下部结构施工 上部结构施工
包括地质勘察、材料采购、设备租赁、施工组织设计等工作， 为施工创造必要条件。
根据地质条件和设计要求，采用适当的方法进行基础施工，如 明挖基础、桩基础等。

桥梁施工技术培训

桥梁施工技术培训
护筒周围夯实，加大护筒埋置深度;加大泥浆稠度;加入粘土或片石碎卵石土; 降低钻孔速度。 5)卡钻
轻提，用小冲击锥用冲吸的方法将钻锥周围钻渣松动再提出钻头。
一、桥梁基础工程施工方法
7、桩基施工的技术指标 泥浆指标：
根据《公路桥梁施工技术规范》（JTG/T F50-2011）上对于清孔后的泥浆指标要求为： 1、泥浆比重：1.03～1.10； 2、黏度：17～20s； 3、含砂率：<2%； 4、胶体率：>98%。 沉渣厚度： 柱桩：不大于设计规定或≤50mm； 摩擦桩：符合设计规定或≤200mm（D≤1.5m）、≤300mm（D＞1.5m或L＞40m或土质较差 的桩）。
（2）灌注桩 灌注桩是在现场采用钻孔机械（或人工）将地层钻挖成设计孔径和深度的孔后，将预制成一定形
状的钢筋骨架吊入孔内，然后往孔内灌入流动的混凝土而形成的桩基。 灌注桩的特点是：
①与沉入桩的锤击法和振动法相比，施工噪声和振动要小得多； ②能修建比预制直径大得多的桩； ③与地基的土质无关，在各种地基上均可使用； ④施工时应特别注意钻孔时的孔壁坍塌、桩尖处地基的流沙及孔底沉淀等情况的处理； ⑤因混凝土是在水中浇注的，故混凝土质量较难控制。
滑模施工对工程的空间要求较小，可以在较为狭窄的山区进行，并且工期较短，对人力的需求较少， 从而节约了工程的资金，操作较为便捷。但不适合大型工程。
液压翻模施工技术是在滑模施工的基础之上改进而来的∶种高墩施工技术，在近几年的桥梁施工中 也被逐渐推广，其特点是含盖了滑模施工技术要点的同时，最主要的是可以较大程度改善了滑模施工过 程中混凝土表面质量差的缺点。
5)声波透射法：在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、频率 和波幅衰减等声学参数的相对变化，对桩身完整性进行检测的方法。

桥梁施工技术 ppt课件

桥梁施工技术 ppt课件
结构内力随结构计算图式的改变而变更，结构运营阶段的受力状况取决 于所选用的施工方法。 ❖ ◆绝大多数桥梁施工往往不是一次完成，其间需经历多次结构体系的转 换 ❖ ◆桥梁设计必须针对特定施工方法，程序进行 ❖ ◆桥梁施工必须忠实于设计
ppt课件
15
❖ 桥梁常见体系、施工方法及受力特点
❖ 桥梁结构体系、施工方法决定了桥梁的受力特点以及建 ❖ 设质量控制的重点，桥梁建设质量监督人员必须对桥梁结构 ❖ 体系、施工方法与受力特点有清醒的认识，以便在监督中突 ❖ 出重点，把握全局。
❖ 1053年建成泉州万安（洛阳）桥——现代浮运架桥的原始雏形。 46桥 墩，834米长，采用“激浪涨舟、悬机弦牵”架设石梁
❖ 1240年漳州虎渡桥——200t重的石梁如何架设至今未知
❖ 19世纪悬索桥主缆架设的AS、PWS方法出现——促进了悬索桥快速发 展
ppt课件
5
❖ 20世纪50年代以前，我国桥梁工程中对水深流急、覆盖层厚的墩台基
❖
❖ ►静定体系、墩顶仅梁（板）顶部分连续 ❖ ►单跨受力 ❖ ►支架现浇、预制吊装等方法施工 ❖ ►温度变化、支座不均匀沉降等不产生附加内力 ❖ ►跨间结构受拉区带裂缝工作
ppt课件
18
❖ 桥梁常见体系、施工方法及受力特点
❖ 钢筋混凝土简支结构连续梁（板）桥：
❖
❖ ►先简支后结构连续 ❖ ►一期恒载下静定体系、二期恒载和使用荷载下超静定体
墩（台）身施工：对高度不大的中小桥墩（台）身，通常采用传统的方法 立模现浇施工。高桥墩施工多采用缆索吊机进行水平和竖向运输。高桥 墩施工的模板近年来多采用爬升式模板、翻板式模板和滑升式模板。
ppt课件
12
（三）施工的重要性
桥梁的建设需经过规划、工程可行性研究、勘测设计和施工等几个阶 段。施工是具体体现桥梁设计思想和设计意图的过程，高水平桥梁设计需 要更高水平施工技术去实现。桥梁施工技术的发展也为实现桥梁设计意图 提供了灵活多样的手段，为增大桥梁跨度、改善结构性能和线形以及应用 新材料提供了充分条件。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构造：顶宽1~2m,外坡 1∶0.2~1 ∶ 0.5,内 坡 1 ∶0.5~1 ∶ 1
施工:黏性土填心,袋装松 散土60%;错缝搭长 1/3~1/2。
桥梁基础施工
性能
⑶钢板桩围 堰
适用 结构
4.2 水中基础的开挖
强度大、防水性好 、 能穿透砾石 、卵石 层 、软岩 、风化岩
水深4~8m，软岩 最好，堰深20m
1∶0 1∶0
1∶1 1∶0.5
1∶0.33
1∶0.1 1∶0
1∶1.25 1∶0.75
1∶0.67
1∶0.25 1∶0
注：坡度＝坡的高度与坡的水平距离之比
基坑施工的注意事项
观察坑壁边缘
有无裂缝
设护道
静载距坑边缘0.5m 动载距坑边缘1.0m
坑底30cm 人工开挖
设截水沟
观察坑壁边缘 有无松散塌落
水中挖基 抓土斗、空气吸泥机、水力吸泥机
井点降水
桥梁基础施工
4.3 基底的检验和处理
5.3 基底的检验和处理
⑴ 基底检验
主要内容
基底平面位置、尺寸 大小 、基底标高；
地质情况；
基底处理及排水情况
桥梁基础施工
基底处理
岩层基底 碎石类或 砂类土层 黏性土层
泉眼
堵排处理， 不泡基础。
4.3 基底的检验和处理
明挖扩大基础
二、基础的定位放样
B B’
f
eb dc
A
A’
a
基础横中线
g
C’ C
h
D’ D
桥位中线
其中：A、B、C、D为基坑顶部四角的边桩； A’、B’、C’、D’为基坑底部四角的边桩； a、b、c、d、e、f、g、h为基底边角。
0.5—1m
桥梁基础施工
4.1 旱地基础施工
5.1 旱地基础的基坑开挖
桥梁基础施工
4.2 水中基础的开挖
⑸ 基坑排水
排水方法：集水坑排水、井点法降水
集水排水法 抽水设备：渗水量约1.5～2.0倍 优点：设备简单，费用低； 缺点：黏聚力小的土中易涌沙
集水坑降水
桥梁基础施工
井点降水法
4.2 水中基础的开挖
类型: 轻型井点、喷射井点 、射流泵井点 、深井泵井点 抽水: 真空泵、离心泵、多级离心泵或独立泵
⑴ 土石围堰
土围堰、土袋围堰 、竹笼片 石围堰 、堆石土围堰
(1)土围堰
适用：水深 ≤2.0m,V＜ 0.3m/s,河床渗水小。
构造：稳定性要求顶宽 b≥1.5,外坡1∶2,内 坡 1 ∶1。
施工:黏性土填筑,由上游 至下游合龙。
桥梁基础施工
4.2 水中基础的开挖
(2)土袋围堰
适用：水深 ≤3.0m,V＜ 1.5m/s,河床渗水小。
加固方式：挡板支撑、喷射混凝土 、混凝土 围圈等 。
横挡板支撑
竖挡板支撑
桥梁基础施工
大 面 积 基 坑 支 撑
4.1 旱地基础施工
框架式
桥梁基础施工
4.1 旱地基础施工
喷射混凝土
桥梁基础施工
4.1 旱地基础施工
构造与施工要求：
基坑垂直开挖，自上 而下，逐段立模灌筑 混凝土，壁厚8～15cm， 每层高1.0～1.5m，24h拆模
锤击
射水
振动
静压 沉管 灌注
4.5 沉入桩基础
桩基础施工
单打汽锤
4.5 沉入桩基础
桩基础施工
震动打桩机
4.5 沉入桩基础
振动打桩
桩基础施工
4.5 沉入桩基础
沉管灌注桩
施工要点
沉管内不进水和泥、沉管内保持 2.0m混凝土，严格拔管速度。
沉桩允许误差ຫໍສະໝຸດ 垂直桩 斜桩1％倾角正切 约15％
桩基础施工
现浇混凝土围圈
桥梁基础施工
4.2 水中基础的开挖
5.2 水中基础的基坑开挖
围堰要求：满足基础施工要求；防水性好； 满足强度和稳定要求；堰顶在 水位以上0.5m；对河床断面压缩小
围堰形式：土、石围堰、草（麻）袋围堰、钢板桩 围堰、钢筋混凝土板桩围堰、套箱围堰 和木（竹）笼围堰。
桥梁基础施工
4.2 水中基础的开挖
桥梁工程各类基础施工技术
第5-1讲 明挖基础施工 第5-2讲 桩基础施工 第5-3讲 挖孔灌注桩及沉井基础施工
桥梁基础：
浅基础——浅平基——明挖（扩大）基础
深基础
桩基础
预制桩、就地灌 筑桩；沉入桩、 钻（挖）孔桩
沉井（沉箱基础）
管柱基础
地下连续墙
第5-1讲 明挖基础施工 5.1 旱地基础的基坑开挖 5.2 水中地基的基坑开挖 5.3 基底检验与处理 5.4 基础施工
未风化岩面清除 干净；风化岩面 按基础尺寸凿除。
承重面修理平整； 砌筑前铺一层水
泥砂浆。
天然状态铲平； 或向基底夯入 10cm碎石。
桥梁基础施工
4.3 基底的检验和处理
软弱地基的处理
碎石层
桥梁基础施工
5.4 基础施工
4.4 基础施工
基础砌筑
干地基上砌筑
排水砌筑
水下混凝土封 底，再排水砌 筑
封底混凝土 的最小厚度： 浮筒的自重 不被浮起； 简支板有足
桥梁基础施工
4.1 旱地基础施工
基坑开挖
人工或机械施工（挖掘 机）
注意：①防水 反坡、截水沟 ② 边坡稳定 弃土、动载 ③不中断 开挖、砌筑、回填、夯实
反铲挖土
桥梁基础施工
4.1 旱地基础施工
桥梁基础施工
⑵ 坑壁加固的基坑
4.1 旱地基础施工
使用条件：坑深、土方量大 、场地窄 、土
松 、水大。
水中桩基的施工
（1）钢板桩 围堰法
（2）吊箱 围堰法
（3）打桩船法
（4）套箱式模板 修筑承台
4.5 沉入桩基础
先围堰后沉桩，先沉 桩后围堰顺序：搭设 平台 打钢板桩 装 支撑 水中挖土 沉 桩 水下混凝土封底 抽水 筑承台。
够强度
桥梁基础施工
4.4 基础施工
基 础 施 工
第5-2讲 桩基础施工
5.5 沉入桩基础 5.6 钻孔灌注桩
桩基础施工
施 工 工 序
4.5 沉入桩基础
桩基础施工
混凝土桩的预制
4.5 沉入桩基础
桩基础施工
桩的堆放与起吊
4.5 沉入桩基础
桩基础施工
施工方法
方法
备注：振动、沉管灌注 在后面详细解释介绍
⑴ 坑壁不加固的基坑
土质湿度正常，结构均匀 垂直开挖
深度
桥梁基础施工
4.1 旱地基础施工
放坡开挖
基坑坑壁坡度表
坑壁 坡 度
坑壁土
基坑顶缘 无载重
基坑顶缘有 基坑顶缘
静载
有动载
砂土类
1∶1
1∶1.25
1∶1.5
碎石类土
黏性土、 粉土
极软岩、 软岩
较软岩
极硬岩、 硬岩
1∶0.75 1∶0.33
1∶0.25
桥梁基础施工
⑷钢套 箱围堰
4.2 水中基础的开挖
基本构造 就位下沉 清基封底
整体无底钢围堰
桥梁基础施工
4.2 水中基础的开挖
方形钢壳围堰
桥梁基础施工
4.2 水中基础的开挖
钢壳围堰就位下沉
桥梁基础施工
黄石长江大桥
4.2 水中基础的开挖
主桥墩采用28m直径双壁钢围堰加16根直径3m钻 孔灌注桩基础，具有较高的防船舶撞击能力。
