弯曲力1. 长l的梁用绳向上吊起，如图所示。
钢绳绑扎处离梁端部的距离为x。
梁由自重引起的最大弯矩|M|max为最小时的x值为：(A) /2l；(B) /6l；(C…) 1)/2l。
l；(D) 1)/22. 多跨静定梁的两种受载情况如图(a)、(b)所示。
下列结论中哪个是正确的？(A) 两者的剪力图相同，弯矩图也相同；(B) 两者的剪力图相同，弯矩图不同；(C) 两者的剪力图不同，弯矩图相同；(D….) 两者的剪力图不同，弯矩图也不同。
3. 图示(a)、(b)两根梁，它们的(A) 剪力图、弯矩图都相同；(B…) 剪力图相同，弯矩图不同；(C) 剪力图不同，弯矩图相同；(D) 剪力图、弯矩图都不同。
4. 图示梁，当力偶M e的位置改变时，有下列结论：(A) 剪力图、弯矩图都改变；(B…) 剪力图不变，只弯矩图改变；(C) 弯矩图不变，只剪力图改变；(D) 剪力图、弯矩图都不变。
5. 图示梁C截面弯矩M C = ；为使M C =0，则M e= ；为使全梁不出现正弯矩，则M e≥。
6. 图示梁，已知F、l、a。
使梁的最大弯矩为最小时，梁端重量P= 。
7. 图示梁受分布力偶作用，其值沿轴线按线性规律分布，则B端支反力为，弯矩图为 次曲线，|M |max 发生在 处。
8. 图示梁，m (x )为沿梁长每单位长度上的力偶矩值，m (x )、q (x )、F S (x )和M (x )之间的微分关系为：S d ();d F x x = d ()d M x x = 。
9. 外伸梁受载如图，欲使AB 中点的弯矩等于零时，需在B 端加多大的集中力偶矩（将大小和方向标在图上）。
10. 简支梁受载如图，欲使A 截面弯矩等于零时，则=e21e /M M 。
1-10题答案：1. C 2. D 3. B 4. B 5. 28e2M ql -；42ql ；22ql 6. ⎪⎭⎫⎝⎛-a l a F 24 7. m 0/2；二；l /28. q (x )；F S (x )+ m (x ) 9. 10. 1/211-60题. 作图示梁的剪力图和弯矩图。
弯曲的内力与强度计算一、判断题1.如图1示截面上，弯矩M和剪力Q的符号是：M为正，Q为负。
（）图12.取不同的坐标系时，弯曲内力的符号情况是M不同，Q相同。
（）3、在集中力作用的截面处，Q图有突变，M连续但不光滑。
（）4、梁在集中力偶作用截面处，M图有突变，Q图无变化。
（）5.梁在某截面处，若剪力Q=0，则该截面的M值一定为零值。
（）6.在梁的某一段上，若无荷载作用，则该梁段上的剪力为常数。
（）7.梁的内力图通常与横截面面积有关。
（）8.应用理论力学中的外力定理，将梁的横向集中力左右平移时，梁的Q 图，M图都不变。
（）9.将梁上集中力偶左右平移时，梁的Q图不变，M图变化。
（）10.图2所示简支梁跨中截面上的内力为M≠0，Q=0。
（）图 2 图 311.梁的剪力图如图3所示，则梁的BC段有均布荷载，AB段没有。
（）12.上题中，作用于B处的集中力大小为6KN，方向向上。
（）13.右端固定的悬臂梁，长为4m，M图如图示，则在x=2m处，既有集中力又有集中力偶。
（）图 4 图 514.上题中，作用在x=2m处的集中力偶大小为6KN·m，转向为顺时针。
（）15.图5所示梁中，AB跨间剪力为零。
（）16.中性轴是中性层与横截面的交线。
（）17.梁任意截面上的剪力，在数值上等于截面一侧所有外力的代数和。
（）18.弯矩图表示梁的各横截面上弯矩沿轴线变化的情况，是分析梁的危险截面的依据之一。
（）19.梁上某段无荷载作用，即q=0，此段剪力图为平行x的直线；弯矩图也为平行x轴的直线。
（）20.梁上某段有均布荷载作用，即q=常数，故剪力图为斜直线；弯矩图为二次抛物线。
（）21.极值弯矩一定是梁上最大的弯矩。
（）22.最大弯矩Mmax只可能发生在集中力F作用处，因此只需校核此截面强度是否满足梁的强度条件。
（）23.截面积相等，抗弯截面模量必相等，截面积不等，抗弯截面模量必不相等。
（）24.大多数梁都只进行弯曲正应力强度核算，而不作弯曲剪应力核算，这是因为它们横截面上只有正应力存在。

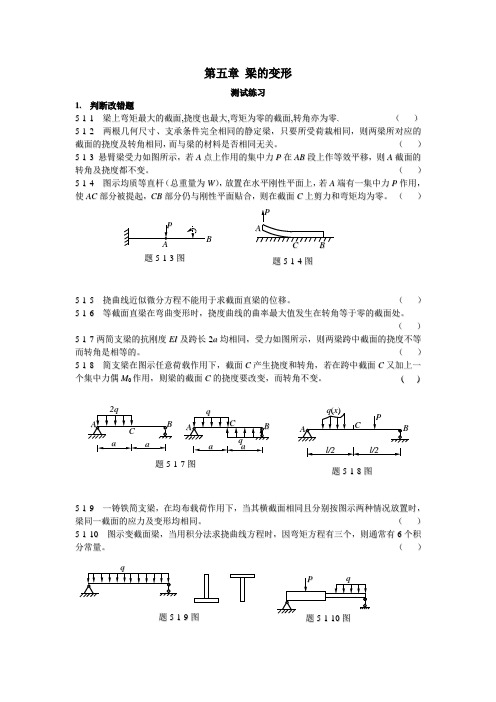

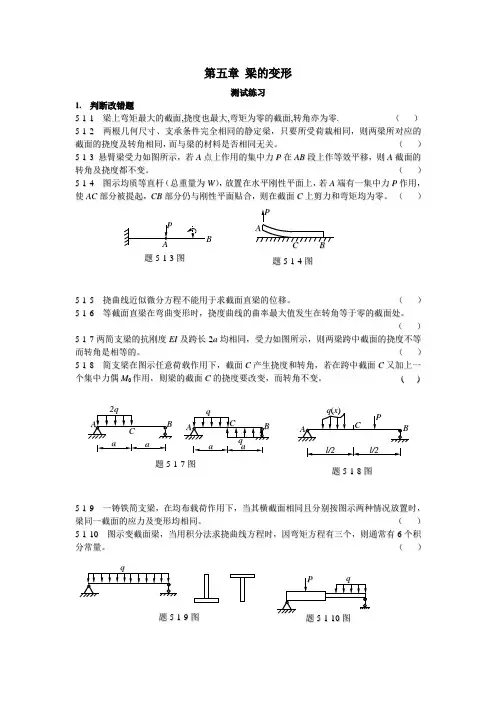

第五章 梁的变形测试练习1. 判断改错题5-1-1 梁上弯矩最大的截面,挠度也最大,弯矩为零的截面,转角亦为零. （ ） 5-1-2 两根几何尺寸、支承条件完全相同的静定梁，只要所受荷栽相同，则两梁所对应的截面的挠度及转角相同，而与梁的材料是否相同无关。
（ ） 5-1-3 悬臂梁受力如图所示，若A 点上作用的集中力P 在A B 段上作等效平移，则A 截面的转角及挠度都不变。
（ ） 5-1-4 图示均质等直杆（总重量为W ），放置在水平刚性平面上，若A 端有一集中力P 作用，使A C 部分被提起，C B 部分仍与刚性平面贴合，则在截面C 上剪力和弯矩均为零。
（ ）5-1-5 挠曲线近似微分方程不能用于求截面直梁的位移。
（ ） 5-1-6 等截面直梁在弯曲变形时，挠度曲线的曲率最大值发生在转角等于零的截面处。
（ ） 5-1-7两简支梁的抗刚度E I 及跨长2a 均相同，受力如图所示，则两梁跨中截面的挠度不等而转角是相等的。
（ ） 5-1-8 简支梁在图示任意荷载作用下，截面C 产生挠度和转角，若在跨中截面C 又加上一个集中力偶M 0作用，则梁的截面C 的挠度要改变，而转角不变。
( )5-1-9 一铸铁简支梁，在均布载荷作用下，当其横截面相同且分别按图示两种情况放置时，梁同一截面的应力及变形均相同。
（ ） 5-1-10 图示变截面梁，当用积分法求挠曲线方程时，因弯矩方程有三个，则通常有6个积分常量。
（ ）题5-1-3图题5-1-4图题5-1-8图题5-1-7图题5-1-9图2．填空题5-2-1 挠曲线近似微分方程EIx M x y )()("-= 的近似性表现在 和 。
5-2-2 已知图示二梁的抗弯度E I 相同，若使二者自由端的挠度相等，则=21P P 。
5-2-3 应用叠加原理求梁的变形时应满足的条件是： 。
5-2-4 在梁的变形中挠度和转角之间的关系是 。
5-2-5 用积分法求图示的外伸梁（B D 为拉杆）的挠曲线方程时，求解积分常量所用到的边界条件是 ，连续条件是 。
![工程力学材料力学第四版[北京科技大学及东北大学]习题答案解析](https://uimg.taocdn.com/53eb761f0a4e767f5acfa1c7aa00b52acfc79ce1.webp)
工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1:用截面法求下列各杆指定截面的内力解：(a):N1=0，N2=N3=P(b）：N1=N2=2kN(c）：N1=P，N2=2P，N3= -P（d)：N1=—2P，N2=P（e）：N1= —50N，N2= -90N（f)：N1=0.896P，N2=—0。
732P注（轴向拉伸为正，压缩为负）1—2：高炉装料器中的大钟拉杆如图a所示,拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示;拉杆上端螺纹的内径d=175mm.以知作用于拉杆上的静拉力P=850kN,试计算大钟拉杆的最大静应力。
解：σ1= =35。
3Mpaσ2= =30。
4MPa∴σmax=35。
3Mpa1—3:试计算图a所示钢水包吊杆的最大应力。
以知钢水包及其所盛钢水共重90kN，吊杆的尺寸如图b所示。
解：下端螺孔截面：σ1= =15。
4Mpa上端单螺孔截面：σ2==8。
72MPa上端双螺孔截面:σ3= =9.15Mpa∴σmax=15。
4Mpa1—4：一桅杆起重机如图所示,起重杆AB为一钢管，其外径D=20mm，内径d=18mm;钢绳CB 的横截面面积为0.1cm2。
已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。
解：受力分析得:F1＊sin15=F2＊sin45F1*cos15=P+F2＊sin45∴σAB= =-47。
7MPaσBC==103。
5 MPa1—5：图a所示为一斗式提升机.斗与斗之间用链条连接，链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N。
钢链又两层钢板构成，如c所示。
每个链板厚t=4。
5mm，宽h=40mm,H=65mm，钉孔直径d=30mm。
试求链板的最大应力。
解：F=6PS1=h*t=40＊4。
5=180mm2S2=（H-d)＊t=（65-30）＊4。
5=157.5mm2∴σmax==38.1MPa1—6：一长为30cm的钢杆,其受力情况如图所示。
第八章 直梁弯曲一、填空题1.工程中 发生弯曲 或以 弯曲变形 为主的杆件称为梁。
2.常见梁的力学模型有 简支梁 、 外伸梁 和 悬臂梁 。
3.平面弯曲变形的受力特点是 外力垂直于杆件的轴线，且外力和力偶都作用在梁的纵向对称面内 ；平面弯曲变形的变形特点是 梁的轴线由直线变成了在外力作用面内的一条曲线 ；发生平面弯曲变形的构件特征是 具有一个以上对称面的等截面直梁 。
4.作用在梁上的载荷有 集中力 、 集中力偶 和 分布载荷 。
5.梁弯曲时，横截面上的内力一般包括 剪力 和 弯矩 两个分量，其中对梁的强度影响较大的是 弯矩 。
6.在计算梁的内力时，当梁的长度大于横截面尺寸 五 倍以上时，可将剪力略去不计。
7.梁弯曲时，某一截面上的弯矩，在数值上等于 该截面左侧或右侧梁上各外力对截面形心的力矩 的代数和。
其正负号规定为：当梁弯曲成 凹面向上 时，截面上弯矩为正；当梁弯曲成凸面向上 时，截面上弯矩为负。
8.在集中力偶作用处，弯矩发生突变，突变值等于 集中力偶矩 。
9.横截面上弯矩为 常数 而剪力为 零 的平面弯曲变形称为 纯弯曲变形 。
10.梁纯弯曲变形实验中，横向线仍为直线，且仍与 梁轴线 正交，但两线不再 平行 ，相对倾斜角度θ。
纵向线变为 弧线 ，轴线以上的纵向线缩短，称为 缩短 区，此区梁的宽度 增大 ；轴线以下的纵向线伸长，称为 伸长 区，此区梁的宽度 减小 。
情况与轴向拉伸、压缩时的变形相似。
11.中性层与横截面的交线称为 中性轴 ，变形时梁的 所有横截面 均绕此线相对旋转。
12.在中性层凸出一侧的梁内各点，其正应力均为 正 值，即为 拉 应力。
13.根据弯曲强度条件可以解决 强度校核 、 截面选取 和 确定许可载荷 等三类问题。
14.产生最大正应力的截面又称为 危险截面 ，最大正应力所在的点称为 危险点 。
15.在截面积A 相同的条件下， 抗弯截面系数 越大，则梁的承载能力就越高。
43第 7 章 弯曲强度7－1 直径为 d 的圆截面梁，两端在对称面内承受力偶矩为 M 的力偶作用，如图所示。
若已知变形后中性层的曲率半径为 ρ ；材料的弹性模量为 E 。
根据 d 、 ρ 、E 可以求得梁所承受 的力偶矩 M 。
现在有 4 种答案，请判断哪一种是正确的。
(A)M ＝E π d 习题 7－1 图(B) 64ρ M ＝64 ρ(C) E π d 4 M ＝E π d(D)32 ρ M ＝ 32ρ E π d 3正确答案是 A 。
7－2关于平面弯曲正应力公式的应用条件，有以下 4 种答案，请判断哪一种是正确的。
(A) 细长梁、弹性范围内加载； (B) 弹性范围内加载、载荷加在对称面或主轴平面内； (C) 细长梁、弹性范围内加载、载荷加在对称面或主轴平面内； (D) 细长梁、载荷加在对称面或主轴平面内。
正确答案是 C _。
7－3 长度相同、承受同样的均布载荷 q 作用的梁，有图中所示的 4 种支承方式，如果从 梁的强度考虑，请判断哪一种支承方式最合理。
l 5习题 7－3 图正确答案是 d 。
7－4 悬臂梁受力及截面尺寸如图所示。
图中的尺寸单位为 mm 。
求：梁的 1－1 截面上 A 、−⎜ ⎟ A I zB 两点的正应力。
习题 7－4 图解：1. 计算梁的 1－1 截面上的弯矩：M = ⎛1×103N ×1m+600N/m ×1m ×1m ⎞ =−1300 N ⋅ m ⎝2 ⎠ 2. 确定梁的 1－1 截面上 A 、B 两点的正应力：A 点：⎛150 ×10−3 m ⎞ 1300 N ⋅ m ×⎜− 20 ×10−3m ⎟ σ = M z y = ⎝ 2 ⎠＝2.54×106 Pa = 2.54 MPa (拉应力) I zB 点：100 ×10-3m ×(150 ×10-3m )3121300N ⋅ m ×⎜ 0.150m − 0.04m ⎟⎛ ⎞ σ = M z y ⎝ 2 ⎠ =1.62 ×106 Pa =1.62MPa(压应力) B ()127－5 简支梁如图所示。
班级：学号：姓名：《工程力学》弯曲内力测试题一、判断题（每小题2分，共20分）1、根据剪力图和弯矩图，可以初步判断梁的危险截面位置。
（√）2、梁的内力图通常与横截面面积有关。
（×）3、将梁上的集中力平移，不会改变梁的内力分布。
（×）4、梁端铰支座处无集中力偶作用，该端铰支座处的弯矩必为零。
（√）5、分布载荷q（x）向上为负，向下为正。
（×）6、简支梁的支座上作用集中力偶M，当跨长l改变时，梁内最大剪力发生改变，而最大弯矩不改变。
（√）7、剪力图上斜直线部分一定有分布载荷作用。
（√）8、在集中力作用的截面处，剪力图有突变，弯矩图连续但不光滑。
（√）9、梁在集中力偶作用截面处，弯矩图有突变，剪力图无变化。
（√）10、在梁的某一段上，若无载荷q作用，则该段梁上的剪力为常数。
（√）二、单项选择题（每小题2分，共20分）1、如图所示，火车轮轴产生的是（D ）。
A．拉伸或压缩变形B．剪切变形C．扭转变形D．弯曲变形2、梁在集中力偶作用的截面处，它的内力图为（C ）。
A. 剪力图有突变，弯矩图无变化B. 剪力图有突变，弯矩图有转折C. 弯矩图有突变，剪力图无变化D. 弯矩图有突变，剪力图有转折3、在下图四种情况中，截面上弯矩为正，剪力为负的是（B ）。
4、梁在某一段内作用有向下的分布力时，则在该段内，弯矩图是一条（A ）。
A. 上凸曲线B. 下凸曲线C. 带有拐点的曲线；D. 斜直线5、梁受力如图，在B截面处（D ）A. 剪力图有突变，弯矩图连续光滑B. 剪力图有尖角，弯矩图连续光滑C. 剪力图、弯矩图都有尖角D. 剪力图有突变，弯矩图有尖角6、图示梁，当力偶M e的位置改变时，有（B ）A. 剪力图、弯矩图都改变B. 剪力图不变，只弯矩图改变C. 弯矩图不变，只剪力图改变D. 剪力图、弯矩图都不变F qCBAFM eaqa a7、若梁的受力情况对于梁的中央截面为反对称（如图），则下列结论中正确的是（D ）A. 剪力图和弯矩图均为反对称，中央截面上剪力为零B. 剪力图和弯矩图均为对称，中央截面上弯矩为零C. 剪力图反对称，弯矩图对称，中央截面上剪力为零D. 剪力图对称，弯矩图反对称，中央截面上弯矩为零8、多跨静定梁的两种受载情况分别如图所示，力F靠近铰链，以下结论正确的是（C ）A. 两者的剪力图和弯矩图完全相同B. 两者的剪力图相同，弯矩图不同C. 两者的剪力图不同，弯矩图相同D. 两者的剪力图和弯矩图均不相同9、多跨静定梁的两种受载情况如图所示，下列结论中正确的是（D ）A. 两者的剪力图和弯矩图完全相同B. 两者的剪力图相同，弯矩图不同C. 两者的剪力图不同，弯矩图相同D. 两者的剪力图和弯矩图均不相同10、若梁的剪力图和弯矩图分别如图所示，则该图表明（C ）A. AB段有均布载荷，BC段无载荷；B. AB 段无载荷，B截面处有向上的集中力，BC段有向下的均布载荷；C. AB 段无载荷，B截面处有向下的集中力，BC段有向下的均布载荷；D. AB 段无载荷，B截面处有顺时针的集中力偶，BC段有向下的均布载荷。
班级：学号：姓名：《工程力学》弯曲变形测试题一、判断题（每小题2分，共20分）1、梁弯曲变形后，最大转角和最大挠度是同一截面。
（×）2、不同材料制成的梁，若截面尺寸和形状完全相同，长度及受力情况也相同，那么这两根梁弯曲变形时，最大挠度值相同。
（×）3、EI是梁的抗弯刚度，提高它的最有效、最合理的方法是改用更好的材料。
（×）4、梁的挠曲线方程随弯矩方程的分段而分段，只要梁不具有中间铰，则梁的挠曲线仍然是一条光滑、连续的曲线。
（√）5、梁弯曲后，梁某点的曲率半径和该点所在横截面位置无关。
（×）6、梁上有两个载荷，梁的变形与两个载荷加载次序无关。
（√ ）7、一般情况下，梁的挠度和转角都要求不超过许用值。
（√ ）8、在铰支座处，挠度和转角均等于零。
（×）9、绘制挠曲线的大致形状，既要根据梁的弯矩图，也要考虑梁的支撑条件。
（√ ）10、弯矩突变的截面转角也有突变。
（×）二、单项选择题（每小题2分，共20分）1、梁的挠度是（B ）。
A. 横截面上任一点沿梁轴方向的位移B. 横截面形心沿垂直梁轴方向的位移C. 横截面形心沿梁轴方向的线位移D. 横截面形心的位移2、在下列关于挠度、转角正负号的概念中，（C）是正确的。
A. 转角的正负号与坐标系有关，挠度的正负号与坐标系无关B. 转角的正负号与坐标系无关，挠度的正负号与坐标系有关C. 转角和挠度的正负号均与坐标系有关D. 转角和挠度的正负号均与坐标系无关3、挠曲线近似微分方程在（D ）条件下成立。
A. 梁的变形属于小变形 B .材料服从胡克定律C. 挠曲线在xoy平面内D. 同时满足A、B、C4、等截面直梁在弯曲变形时，挠曲线的最大曲率发生在（D ）处。
A. 挠度最大B. 转角最大C. 剪力最大D. 弯矩最大5、应用叠加原理求梁横截面的挠度、转角时，需要满足的条件有（C ）A. 梁必须是等截面的B. 梁必须是静定的C. 变形必须是小变形；D. 梁的弯曲必须是平面弯曲6、两简支梁，一根为钢、一根为铜，已知它们的抗弯刚度相同。
弯曲的内力与强度计算一、判断题1.如图1示截面上，弯矩M和剪力Q的符号是：M为正，Q为负。
（）图12.取不同的坐标系时，弯曲内力的符号情况是M不同，Q相同。
（）3、在集中力作用的截面处，Q图有突变，M连续但不光滑。
（）4、梁在集中力偶作用截面处，M图有突变，Q图无变化。
（）5.梁在某截面处，若剪力Q=0，则该截面的M值一定为零值。
（）6.在梁的某一段上，若无荷载作用，则该梁段上的剪力为常数。
（）7.梁的内力图通常与横截面面积有关。
（）8.应用理论力学中的外力定理，将梁的横向集中力左右平移时，梁的Q图，M图都不变。
（）9.将梁上集中力偶左右平移时，梁的Q图不变，M图变化。
（）10.图2所示简支梁跨中截面上的内力为M≠0，Q=0。
（）图 2 图 311.梁的剪力图如图3所示，则梁的BC段有均布荷载，AB段没有。
（）12.上题中，作用于B处的集中力大小为6KN，方向向上。
（）13.右端固定的悬臂梁，长为4m，M图如图示，则在x=2m处，既有集中力又有集中力偶。
（）图 4 图 514.上题中，作用在x=2m处的集中力偶大小为6KN·m，转向为顺时针。
（）15.图5所示梁中，AB跨间剪力为零。
（）16.中性轴是中性层与横截面的交线。
（）17.梁任意截面上的剪力，在数值上等于截面一侧所有外力的代数和。
（）18.弯矩图表示梁的各横截面上弯矩沿轴线变化的情况，是分析梁的危险截面的依据之一。
（）19.梁上某段无荷载作用，即q=0，此段剪力图为平行x的直线；弯矩图也为平行x轴的直线。
（）20.梁上某段有均布荷载作用，即q=常数，故剪力图为斜直线；弯矩图为二次抛物线。
（）21.极值弯矩一定是梁上最大的弯矩。
（）22.最大弯矩Mmax只可能发生在集中力F作用处，因此只需校核此截面强度是否满足梁的强度条件。
（）23.截面积相等，抗弯截面模量必相等，截面积不等，抗弯截面模量必不相等。
（）24.大多数梁都只进行弯曲正应力强度核算，而不作弯曲剪应力核算，这是因为它们横截面上只有正应力存在。
43 第7章弯曲强度7－1 直径为d 地圆截面梁,两端在对称面内承受力偶矩为M 地力偶作用,如图所示.若已知变形后中性层地曲率半径为ρ；材料地弹性模量为E .根据d 、ρ、E 可以求得梁所承受地力偶矩M .现在有4种答案,请判断哪一种是正确地.(A)M ＝E π d 习题7－1图(B) 64ρ M ＝64ρ (C) E π d4M ＝E π d (D)32ρM ＝32ρ E π d 3正确答案是A .7－2关于平面弯曲正应力公式地应用条件,有以下4种答案,请判断哪一种是正确地.(A)细长梁、弹性范围内加载；(B)弹性范围内加载、载荷加在对称面或主轴平面内；(C)细长梁、弹性范围内加载、载荷加在对称面或主轴平面内； (D)细长梁、载荷加在对称面或主轴平面内.正确答案是C _.7－3长度相同、承受同样地均布载荷q 作用地梁,有图中所示地4种支承方式,考虑,请判断哪一种支承方式最合理.l 5习题7－3图d . 7－4悬臂梁受力及截面尺寸如图所示.图中地尺寸单位为mm .求：梁地1－1截面上A 、−⎜ ⎟ A z B 两点地正应力.习题7－4图解：1. 计算梁地1－1截面上地弯矩：M =⎛1×103N ×1m+600N/m ×1m ×1m ⎞=−1300N ⋅m⎝2 ⎠2. 确定梁地1－1截面上A 、B 两点地正应力： A 点：⎛150×10−3m ⎞ 1300N ⋅m ×⎜−20×10−3m ⎟σ =M z y =⎝2⎠＝2.54×106Pa =2.54MPa(拉应力) I zB 点：100×10-3m ×(150×10-3m )3121300N ⋅m ×⎜0.150m−0.04m ⎟⎛⎞σ=M z y =⎝2⎠=1.62×106Pa =1.62MPa(压应力)B 0.1m×(0.15m )3 127－5 简支梁如图所示.试求I-I 截面上A 、B 两点处地正应力,并画出该截面上地正应力 分布图. 习题7－5图A (a)A C B(b)F R AkN ⋅解：（1）求支座约束力F RA =3.64kN,F RB =4.36kN习题7－5解图（2）求I －I 截面地弯矩值（见习题7－5解图b ）M I −I =3.64kN ⋅m（3）求所求点正应力σ=M I-I y AI z33I =bh 12=75×150 12=21.1×106mm 4 y A =(75−40)=35mm6∴σ=−3.64×10 ×35=−6.04MPa A 21.1×1066σ=3.64×10 ×75=12.94MPa B 21.1×1067－6加热炉炉前机械操作装置如图所示,图中地尺寸单位为mm .其操作臂由两根无缝 钢管所组成.外伸端装有夹具,夹具与所夹持钢料地总重F P ＝2200N ,平均分配到两根钢管上.求：梁内最大正应力（不考虑钢管自重）.3习题7－6图解：1．计算最大弯矩：−33M max =−2200N ×2395×10m=−5.269×10N ⋅m2．确定最大正应力：σ=Mmax = M max,α= 66mm=0.611max32W σ=Mmax =2×πD32(1−α4)5.268N ⋅m108m m=24.71×106P a =24.71M P a max2W=π(1=08×10−3m ) 2×(1−0.6114) 327－7图示矩形截面简支梁,承受均布载荷q 作用.若已知q ＝2 kN/m ,l ＝3 m ,h ＝2b＝240mm .试求：截面竖放(图c)和横放(图b)时梁内地最大正应力,并加以比较. 习题7－7图解：1．计算最大弯矩： ql22×103N/m ×(3m )2M max ===2.25×103N ⋅m882．确定最大正应力：3平放：σ =M max = 2.25×10N ⋅m ×6 =3.91×106Pa=3.91MPamax 2−3 −32hb6240×10 m ×(120×10 m )4 ⎝ ⎠ 竖放：σ=M max = 2.25×103N ⋅m ×6=1.95×106Pa=1.95MPamax 2−3 −32 bh 6120×10m ×(240×10 m )3．比较平放与竖放时地最大正应力：σmax (平放) () 3.91 ≈2.07－8圆截面外伸梁,图中尺寸单位为mm .已知F P ＝10kN ,q ＝ M解：σ( )M max1 =32×30.65×10N ⋅m =113[σ] max 实＝ W 1π(140×10-3m )3σ( )M max2 = 32×20×103N ⋅m =100.3×106Pa=100.3MPa<[σ] max 空＝⎡⎛⎞⎤ W 2π(140×10-3m )3⎢1− ⎢⎣ 100⎜140⎟⎥所以,梁地强度是安全地.7－9悬臂梁AB 受力如图所示,其中F P ＝10kN ,M ＝70kN ·m ,a ＝3m .梁横截面地形状及尺寸均示于图中(单位为mm),C 为截面形心,截面对中性轴地惯性矩I z ＝1.02×108mm 4,拉伸许用应力[σ]＋＝40MPa ,压缩许用应力[σ]－＝120MPa .试校核梁地强度是否安全.解：画弯矩图如图所示：σ σ σ σ M (kN.m) C 截面30x+max =30×10N ⋅m ×96.4×10 m =28.35×106Pa=28.35MPa 1.02×108×10−12m 43−3 D 截面 －max =30×10N ⋅m ×153.6×10m =45.17×106Pa=45.17MPa 1.02×108×10−12m 43−3 +max =40×10N ⋅m ×153.6×10m =60.24×106Pa=60.24MPa>[σ] 1.02×108×10−12m 43−3－ max =40×10N ⋅m ×96.4×10 m =37.8×106Pa=37.8MPa 1.02×108×10−12m 4所以,梁地强度不安全.7－10由No.10BC 连接,BC 杆在C 处用铰链悬挂[σ]＝160MPa ,试求:M8max P习题7－10图解：画弯矩图如图所示：对于梁：M max =0.5qσ=M max ≤[σ], 0.5q ≤[σ] max WW[σ]W 160×106×49×10−6q ≤ ==15.68×103N/m=15.68kN/m 0.50.5对于杆： σ=F N ≤[σ],4F B =4×2.25q ≤[σ] maxA πd 2 πd 2πd 2×[σ] π×(20×10-3)2×160×106q ≤ ==22.34×103N/m=22.34kN/m4×2.254×2.25所以结构地许可载荷为[q ]=15.68kN/m7－11 图示外伸梁承受集中载荷F P 作用,尺寸如图所示.已知F P ＝20kN ,许用应力[σ]＝160MPa ,试选择工字钢地号码. 习题7－11图解：M =F ×1m=20×103N ×1m=20×103N ⋅m σmax =M maxW≤[σ], F ×1m 20×103×1m W ≥ P ==0.125×10－3m 3＝125cm 3[σ] 所以,选择No.16 工字钢. 160×106Pa7－12图示之AB 为简支梁,当载荷F P 直接作用在梁地跨度中点时,梁内最大弯曲正应力超过许用应力30％.为减小AB 梁内地最大正应力,在AB 梁配置一辅助梁CD ,CD 也可以 习题7－12图看作是简支梁.试求辅助梁地长度a .解：1．没有辅助梁时σmax=M max≤[σ], WF P l4 =1.30[σ] W σmax=M max≤[σ], WF P l(3−2a ) 2=[σ]W F P l (3−2a ) F P l2= 4=[σ]W 1.30×W 1.30×(3−2a )=3a =1.384m7－13一跳板左端铰接,中间为可移动支承.为使体重不同地跳水者站在跳板前端在跳板中所产生地最大弯矩M zmax 均相同,问距离a 应怎样变化? 习题7－13图解：最大弯矩发生在可移动简支点B 处.（见图a 、b ）设不同体重分别为W ,W +ΔW ,则有,W (l −a )=(W +ΔW )(l −a −Δa ) ABW A整理后得 a 图 Δa = ΔW(W +ΔW )b 图(l −a ) 此即为相邻跳水者跳水时,可动点B 地调节距离Δa 与他们体重间地关系.7－14利用弯曲内力地知识,说明为何将标准双杠地尺寸设计成a=l /4.M MF习题7－14图解：双杠使用时,可视为外伸梁..A C Bb 图 若将a 地长度设计能达到下述情况为最经济、省工： M +=M −, max max即正负弯矩地绝对值相等,杠为等值杆.当a=l /4时,+ max− max=F P l /4（如图a,在中间面C ）； =F P l /4（发生在图b 所示受力情况下地A 面或B 面）.7－15图示二悬臂梁地截面均为矩形(b×h ),但(a)梁为钢质,(b)梁为木质.试写出危险截面上地最大拉应力与最大压应力地表达式,并注明其位置.二梁地弹性模量分别为E 、 E .P FP习题7－15图解：（1）两悬臂梁均为静定梁,故应力与材料弹性常数无关.（2）两悬臂梁均发生平面弯曲,危险面均在固定端处.σ σ σ σ 6 I 6I （3）钢梁： （4）木梁：+ max− max=6F P l bh 2 =6F P l bh 2（在固定端处顶边诸点） （在固定端处底边诸点） + max − max=6F P l hb 2=6F Pl hb 2（在固定端处后侧边诸点） （在固定端处前侧边诸点） 7－16T 形截面铸铁梁受力如图所示,其截面地I z=2.59×10−6m 4.试作该梁地内力图,求出梁内地最大拉应力和最大压应力,并指出它们地位置.画出危险截面上地正应力分布图.习题7－16图解：（1）求支座约束力F RA =37.5kN, F RB =112.5kN（2）作内力图,剪力图、弯矩图分别见习题7－16解图b 、c . （3）求所最大正应力和最小正应力E 、B 两截面分别发生最大正弯矩与最大负弯矩.所以,两个截面均有可能是危险截面.σ+=M E y2=14×10 ×142=76.8MPa （在E 截面下缘）z2.59×107σ−=M B y 2 =25×10 ×142=−137MPa （在B 截面下缘）z 2.59×107正应力分布图见图d.σ σ σ y m (a)AqEBD2m 1m50kN37.5kN⊕(b)⊕Ө1 62.5kN43.6MPa(d)(c)14kN·my 2⊕Ө25 kN·m 76.8MPa137MPa习题7－16解图7－17.在横放和竖放两种情况下,(a)比较许用弯曲力偶矩m O 绘出危险截面上地正应力分布图.解：(a)F R A2M (b) Өy 1(c)y 235y 1y 2σ习题7－17解图33（1）求支座约束力F RA=FRB=mOkN 5（2）作弯矩图见习题7－17解图b 所示. （3）竖放下地许用弯曲力偶矩m O由型钢表查得 从b 图中得：W =269.6×103 mm 3M =3m O由强度条件maxσmax =5 M maxW≤[σ] m ≤5W [σ]=5×269.6×10×160=71.89kN ⋅mO33（4）横放下地许用弯曲力偶矩m O由型钢表查得由强度条件W =30.61×103 mm 3m ≤5W [σ]=5×30.61×10 ×160=8.16kN ⋅mO33危险截面上地正应力分布图见图c.7－18制动装置地杠杆用直径d =30mm 地销钉支承在B 处.若杠杆地许用应力 [σ]=140MPa ,销钉地剪切许用应力[τ]=100MPa ,求许可载荷[F P1],[F P2].F P1F P2习题7－18图解：（1）求F P1 与F P2地关系4杠杠平衡时有：F P1×1000=F P2×250, （2）作弯矩图,如图 a 所示F P2 =4F P11000F（3σmax =M max W≤[σ]20×603 (20×303−)W = 1212=1.05×104mm 330 1000F p1W≤[σ] F ≤W [σ]=1.05×10×140=1.47kN P11000 1000∴F P2 ≤5.88kN（4）校核销钉地剪切强度剪切强度条件：F Q τmax = A≤[τ] 其中,F=5F=3.675mm 2 Q2P13 ∴τmax=3.675×10706.86=5.2MPa<[τ]则,销钉安全.（5）杠杆系统地许可载荷为[FP1]=1.47kN,[FP2]=5.88kN.上一章返回总目录下一章。
一、单选题1、研究梁的变形的目的是（）。
A.进行梁的正应力计算B.进行梁的刚度计算C.进行梁的稳定性计算D.进行梁的剪应力计算正确答案：B2、图示圆截面悬臂梁，若直径d增大1倍(其它条件不变)，则梁的最大正应力、最大挠度分别降至原来的（）。
A.1/2 1/4B.1/4 1/8C.1/8 1/8D.1/8 1/16正确答案：D3、下面关于梁、挠度和转角的讨论中，正确的结论是（）。
A.挠度最大的截面转角为零B.挠度最大的截面转角最大C.转角为零的截面挠度最大D.挠度的一阶导数等于转角正确答案：D4、已知两悬臂梁的抗弯截面刚度EI相同，长度分别为l和2l，在自由端各作用F1和F2，若二者自由端的挠度相等，则F1/F2=（）。
A.2B.4C.6D.8正确答案：D5、梁上弯矩为零处（）。
A.梁的转角一定为零B.梁的挠度一定为零C.挠度一定为零，转角不一定为零D.梁的挠曲线的曲率一定为零正确答案：D6、已知等直梁在某段上的挠曲轴方程w(x)=–Cx4，C为常量，则在该段梁上（）。
A.分布载荷是x的一次函数B.分布载荷是x的二次函数C.无分布载荷作用D.有均匀分布载荷作用正确答案：D7、在等直梁弯曲变形中，挠曲线曲率最大值发生在（）。
A.剪力最大处B.转角最大处C.弯矩最大处D.挠度最大处正确答案：C8、材料相同的（a）悬臂梁和（b）悬臂梁，长度也相同，在自由端各作用2P和P，截面形状分别是b（宽）×2b（高）、b×b。
关于它们的最大挠度正确的是（）。
A.（a）梁最大挠度是（b）梁的1/4倍B.（a）梁最大挠度是（b）梁的1/2倍C.（a）梁最大挠度与（b）梁的相等D.（a）梁最大挠度是（b）梁的2倍正确答案：A9、已知简支梁的EI为常数，在梁的左端和右端分别作用一力偶m1和m2今欲使梁的挠曲线在x=l/3处出现一拐点，则比值m1/m2为（）。
A.2B.3C.1/2D.1/3正确答案：C10、两根梁尺寸，受力和支承情况完全相同，但材料不同，弹性模量分别为E1和E2，且E1=7E2，则两根梁的挠度之比y1/y2为（）。
q 2qa a a a
A C
D
B
第四章 弯曲内力习题
一、填空题
1、如果一段梁内各横截面上的剪力Q 为零，而弯矩M 为常量，则该段梁的弯曲称为 ；如果该梁各横截面上同时存在剪力Q 和弯矩M ，则这种弯曲为 。
二、计算题
1、作下列两梁的弯矩图。
求出支座处的约束反力、弯矩的最大绝对值，并把该值标注在弯矩图上。
2、作下列梁的弯矩图。
求出支座处的约束反力、弯矩的最大绝对值，并把该值标注在弯矩图上。
3、下列梁的弯矩图。
第四章 弯曲内力习题答案
一、填空题
1 纯弯曲 横力弯曲（或剪切弯曲）
二、计算题
1、 图4.2.2 图4.2.4.1 图4.2.4.2
图4.2.4.3 Pa
25
6q a 22
3q a
2、
3、
22m ax 22B B ql R ql M ql M === 15.75kN 20.25kN 41kN.m
A D m ax R =R =M =m ax A
B R R P M P a
===⨯2m ax 716656A B R qa R qa M qa ==-
= 22q l。
