第六节综合布线系统工程图综合布线系统（GCS、PDS）是建筑物内部或建筑群之间的传输网络，它使建筑物内部或建筑群之间的通信设备、信息交换设备、建筑设备、物业管理设备彼此相连，也能使建筑物内部通信网络设备与外部通信网络设备相联，传输语音、数据、图像及各类控制信号。
一、综合布线系统的结构综合布线系统一般采用模块化设计和物理分层星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统的改动都不影响其他子系统，只要改变节点连接就可使网络在星型、总线、环形等结构之间进行转换。
支持当前普遍采用的各种计算机及其网络系统，传输语音、数据、图像以及各类控制信号。
综合布线系统由6个独立的子系统组成。
其结构如图4-1所示。
6个独立的子系统为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
图4-1 建筑与建筑物群综合布线系统结构工作区子系统由I/O插座和连接到终端设备的连线组成，如图4-2所示。
I/O 插座位于用户工作区，使用户在移动终端设备时能方便地进行插拔。
I/O插座有墙上、地上、桌上、等多种，有RJ45的单孔、双孔、多孔等各种类型。
图4-2 工作区子系统水平子系统从管理子系统的配线架上的线缆连接到信息插座（用户工作区），如图4-3所示。
水平子系统与干线子系统的区别在于，水平子系统总是处在同一楼层上。
在建筑物内，水平子系统线缆为4对双绞线，它能支持数据通信设备。
在需要较高宽带应用时，可以采用光缆。
水平布线子系统将线缆从楼层配线架连接到各用户工作区上的信息插座上，一般处在同一楼层。
通常可以采用3类或5类4对非屏蔽双绞线，4对非屏蔽双绞线都是由8根24—AWG（0.511mm）铜线组成，符合EIA/TIA—568标准。
图4-3 水平子系统管理子系统设置在楼层配线间内。
它由配线架、光纤接续箱等交连设备和互连设备组成，如图4-3所示。
管理子系统为连接其它子系统提供连接手段。
机柜结构图的绘制-机柜结构设计的一般步骤机柜结构设计牵涉面广，要解决的矛盾多，往往是边分析边设计，边设计边调整，直到符合要求为止。
机柜结构设计大致可分为如下几个步骤。
1、熟悉设备的技术指标和使用条件设计人员接到任务书后，应详细了解设备的各项技术指标、设备需要完成的功能及其他特殊要求（体积、重量的限制等）、设备工作时的环境气候条件、机械条件和运输储存条件等。
2、机柜结构方案的确定根据设备的电原理图合理做出结构方框图。
结构方框图是确定结构方案的关键。
在结构方框图中表示出设备划分成为哪几个分机，如果设备较简单也可以不划分为分机而只划分成几个单元或部分。
划分时应确保各分机柜的面板、机架和机柜的尺寸符合有关规定。
1）结构形式的确定。
包括体积的大小，采用箱、柜、台中的哪种形式，室内还是室外环境使用等。
2）确定机柜的制作材料。
使用普通钢材、铝材、塑料还是不锈钢，使用型材还是板材。
3）确定生产批量。
在样机试制阶段，通常是根据目前自身加工条件，采用手工制作或简单的机加工方法进行。
当进行批量生产时，往往需要采用一些专用设备、模具等工艺装备。
因此在结构工艺设计时就必须考虑试制与批量生产的衔接问题。
3、确定机柜材料根据设备的重量与使用条件，选用机箱、机柜的材料，以便更好地进行防振、防腐、散热、屏蔽等方面的处理。
常用的材料有钢、铝型材、板料组合、工程塑料等。
4、进行板面设计与排列各组合体内部的元器件板面的大小是在初步确定总体布局和机柜外形尺寸的基础上根据机柜上的插箱立面布置图来确定的；而面板上的各操纵、显示装置的选择和布置，一般根据电器性能的要求，从便于操作使用和美观等角度进行考虑。
各插箱内部的元器件的排列是根据电原理图和主要元器件的外形尺寸及相关关系，并考虑通风、减振、屏蔽等要求来确定的。
设备的调谐传动等机械装置应预先设计或选择，以确定空间尺寸。
5、确定机柜及其零部件的结构形式，绘制结构草图。

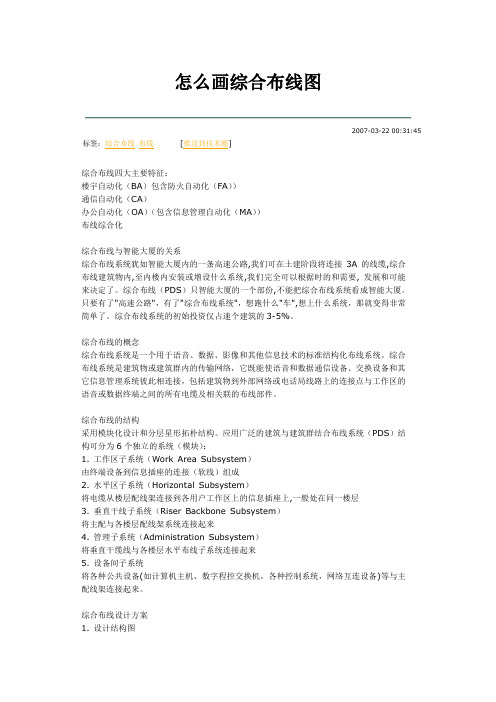

综合布线四大主要特征：楼宇自动化（BA）包含防火自动化（FA））通信自动化（CA）办公自动化（OA）（包含信息管理自动化（MA））布线综合化综合布线与智能大厦的关系综合布线系统犹如智能大厦内的一条高速公路,我们可在土建阶段将连接3A的线缆,综合布线建筑物内,至内楼内安装或增设什么系统,我们完全可以根据时的和需要, 发展和可能来决定了。
综合布线（PDS）只智能大厦的一个部份,不能把综合布线系统看成智能大厦。
只要有了"高速公路"，有了"综合布线系统"，想跑什么"车",想上什么系统，那就变得非常简单了。
综合布线系统的初始投资仅占速个建筑的3-5%。
综合布线的概念综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。
综合布线系统是建筑物或建筑群内的传输网络，它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接，包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。
综合布线的结构采用模块化设计和分层星形拓朴结构。
应用广泛的建筑与建筑群结合布线系统（PDS）结构可分为6个独立的系统（模块）：1. 工作区子系统（Work Area Subsystem）由终端设备到信息插座的连接（软线）组成2. 水平区子系统（Horizontal Subsystem）将电缆从楼层配线架连接到各用户工作区上的信息插座上,一般处在同一楼层3. 垂直干线子系统（Riser Backbone Subsystem）将主配与各楼层配线架系统连接起来4. 管理子系统（Administration Subsystem）将垂直干缆线与各楼层水平布线子系统连接起来5. 设备间子系统将各种公共设备(如计算机主机、数字程控交换机，各种控制系统，网络互连设备)等与主配线架连接起来。
综合布线设计方案1. 设计结构图2. 设计实例3. 考虑因素尽量满足用户的通信要求、要了解建筑物，楼宇间的通信环境、要确定合适的通信网络拓朴结构、选取将要使用的介质以开放式为基准，尽量与大多数厂家产品和设备兼容。
