36对电极多晶硅还原炉流场及温度场数值模拟计算介绍1、概述还原炉流场及温度场数值模拟计算主要是描述还原炉内气体流动的流体力学和表面反应动力学模型，应用于多晶硅生产过程模拟，利用流体力学的偏微分方程组，得到还原炉内气体的流场和浓度场及温度场的模拟计算结果，分析底盘进气喷嘴与硅棒相对位置对气体的影响。
1.1 还原炉内多晶硅形成过程SiHCl3与氢的还原在大型钟罩式还原炉内进行。
SiHCl3与H2混合气体经过一套组合喷嘴进入炉体内。
混合气体上升过程中形成稳定的气体射流，受硅芯表面阻力作用形成一定厚度的速度边界层，满足热力学条件时反应气体通过边界层向硅芯表面扩散发生多晶沉积，径向生长。
其描述如下：反应气体转移到基体（硅芯）上；反应气体被基体表面吸附；基体表面化学反应；表面成核与扩散；副产物从基体表面解析；副产物从基体上方移走，重新回到主气流。
2、数值计算方法与模型多晶硅制备采用化学沉降法，具有纯度高、致密度高等有点，但反应在气相中发生，带来了在沉积过程中气体流型稳定性、反应温度分布均匀性、产物浓度平衡性等问题。
将流体力学和表面反应动力学模型应用于多晶硅生长过程模拟，计算还原炉速度流动场、温度场、表面反应及扩散过程，建立生长初始条件和反应过程各组分的理论关系。
各种气体在还原炉内运动规律的数学模型有：流体流动的连续性方程、动量方程、能量方程、辐射传热方程、组分传递与扩散方程及表面反应动力学方程。
3、计算结果分析采用CFD软件对上述模型进行求解运算，得到气体沉降法制备多晶硅的还原炉内气体的流动（流场）、气体浓度、温度（温度场）及沉积速度的分布。
3.1 气体的流动分布（流场）36对电极还原炉的进气喷嘴布置的六方体中心，在相同的气体流量下，喷嘴与硅棒、电极的方位影响还原炉内的气体分布及硅棒表面的气体的速度边界层。
模拟计算机图中可知：混合气流从喷嘴射出，在空间上升经由壁面回流至还原炉底部并流出，整体气体分布较均匀：气体沿着硅芯平滑分布，表面形成均匀分布的气体膜，便于反应沉积的进行。

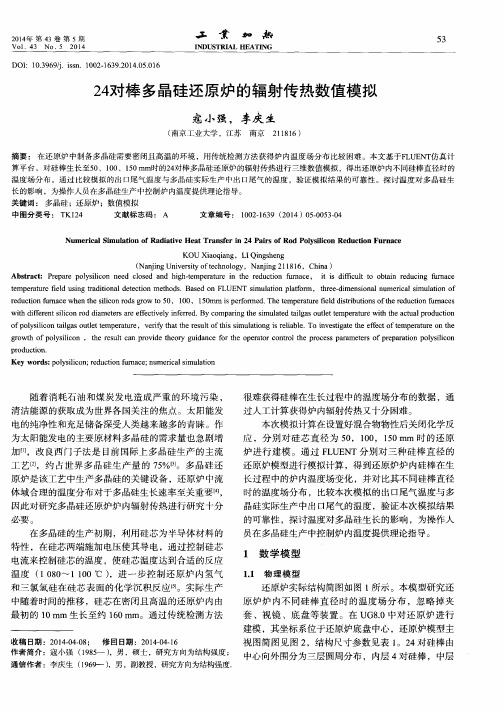

数值建模在电子级多晶硅制备中的应用马启坤;赵桂洁;宋东明;陈丽娟;张健雄【摘要】利用化工模拟软件建立还原炉数值模型,通过还原炉炉内在各种条件下的温度场、流场模拟测试,得出最佳的运行工艺参数,形成完整的还原运行曲线.经实践检验,利用模拟工具得出的运行参数有利于电子级多晶硅的制备,建模工作在电子级多晶硅的生产上取得了很好的效果.【期刊名称】《云南冶金》【年(卷),期】2019(048)003【总页数】5页(P65-69)【关键词】电子级多晶硅;还原炉;数值建模;还原运行曲线【作者】马启坤;赵桂洁;宋东明;陈丽娟;张健雄【作者单位】昆明冶金研究院,云南昆明650031;云南省选冶新技术重点实验室,云南昆明650031;云南冶金云芯硅材股份有限公司,云南曲靖655011;云南省光电子硅材料制备技术企业重点实验室,云南曲靖655011;云南冶金云芯硅材股份有限公司,云南曲靖655011;云南省光电子硅材料制备技术企业重点实验室,云南曲靖655011;云南冶金云芯硅材股份有限公司,云南曲靖655011;云南省光电子硅材料制备技术企业重点实验室,云南曲靖655011;云南冶金云芯硅材股份有限公司,云南曲靖655011【正文语种】中文【中图分类】TM914.4+1半导体工业（尤其是集成电路工业）是信息产业的基础和核心，是国民经济现代化与信息化建设的先导与支柱产业，是改造和提升传统产业及众多高新技术产业的核心技术。
随着全球电子信息产业快速发展，高科技领域对电子级多晶硅的需求量有所增加。
据硅业分会统计，2017年全球多晶硅产量为43.9万t，需求多晶硅41.4万t，电子级多晶硅需求量为3万t，总需求量为44.4万t[1]。
电子级多晶硅是主要的半导体电子材料和国防航空的战略性基础材料，在整个硅产业链中具有极其重要的意义和地位，其后续产品广泛应用于电子信息领域。
在未来的几十年里，还不可能有其他材料能够替代硅材料而成为电子信息产业主要原材料。
36对电极多晶硅还原炉流场及温度场数值模拟计算介绍在多晶硅生产过程中，电极还原炉是一个至关重要的设备，用于将气相中的氯化硅还原成多晶硅。
在电极还原炉内，通过电弧加热的方式使氯化硅还原成多晶硅，并最终沉积在电极上。
为了更好地了解电极还原炉内的流场和温度场分布情况，可以进行数值模拟计算。
数值模拟计算是通过建立数学模型，利用计算机进行计算，模拟实际物理过程。
在电极还原炉流场及温度场数值模拟计算中，可以采用计算流体力学（CFD）方法，结合传热传质理论，对电极还原炉内气体流动和传热过程进行模拟。
通过数值模拟计算，可以获得电极还原炉内的温度分布、气体流动速度和压力分布等关键参数，为优化电极还原炉设计和操作提供重要参考。
在进行电极还原炉流场及温度场数值模拟计算时，首先需要建立电极还原炉的几何模型。
通常可以采用计算机辅助设计（CAD）软件对电极还原炉进行三维建模，包括炉体、电极、电弧等关键部件。
建立几何模型后，需要进行网格划分，将计算区域离散化为小的网格单元，以便进行数值计算。
接下来，需要建立物理模型和数学模型。
在电极还原炉内气体流动和传热过程中，需要考虑流体的动量守恒、能量守恒和质量守恒方程，以及气体的热传导、辐射传热和对流传热等物理过程。
通过建立这些方程组，可以描述电极还原炉内的流场和温度场分布情况。
通过电极还原炉流场及温度场数值模拟计算，可以获得电极还原炉内关键参数的变化规律，为优化设备设计和操作参数提供指导。
同时，数值模拟计算还可以节约成本、降低风险，提高生产效率和产品质量。
因此，电极还原炉流场及温度场数值模拟计算在多晶硅生产中具有重要的应用价值。
36对电极多晶硅还原炉流场及温度场数值模拟计算介绍多晶硅是半导体产业中常用的材料之一，用于制造太阳能电池和集成电路等器件。
实现高质量的多晶硅生产需要一个优化的电极多晶硅还原炉的设计。
为了准确地理解和改进电极多晶硅还原炉的工作原理，数值模拟计算是一种有效的手段。
电极多晶硅还原炉流场和温度场数值模拟计算是通过计算流体力学（CFD）方法来模拟还原炉内部的气体和固体颗粒的流动以及温度分布情况。
这种模拟计算可以提供关键参数的准确预测，从而优化还原炉的设计。
首先，进行电极多晶硅还原炉流场数值模拟计算，需要建立还原炉的几何模型。
通常，还原炉由炉体、电极、吹气系统和加热系统等组成。
通过CAD软件或者其他几何建模软件，将还原炉的几何形状转化为数值计算所需的网格模型。
网格的精细程度对数值计算的精度有影响，因此需要根据具体情况进行网格划分。
接着，通过CFD软件对还原炉的流场进行模拟计算。
在模拟计算中，需要考虑气体的流动和固体颗粒的运动。
对于气体流动，需要考虑雷诺平均Navier-Stokes方程、湍流模型以及边界条件等。
对于固体颗粒的运动，需要考虑颗粒的运动方程，包括质量守恒方程、动量守恒方程和能量守恒方程等。
在模拟计算中还需要考虑到电极多晶硅还原炉的加热系统对温度的影响。
加热系统通常由电炉、加热元件以及其他辅助设备组成。
这些部件的有效设计对于保持还原炉内部温度的均匀性非常重要。
模拟计算的结果可以提供有关还原炉内部流场和温度场的详细信息。
这些信息可以用来检测和解决流动不均匀性和温度梯度不均匀性等问题。
此外，还可以针对不同操作条件进行数值模拟计算并比较结果，以优化还原炉的设计。
在进行数值模拟计算时，需要注意的是模拟的准确性和计算的效率。
准确性取决于模型的设定和参数选择，而计算效率则取决于计算资源的使用和模拟算法的选择。
总之，电极多晶硅还原炉的流场和温度场数值模拟计算是优化还原炉设计的重要手段。
通过建立几何模型、选择适当的数值计算方法以及精心选择参数，可以得到准确的模拟结果，为优化多晶硅生产提供理论指导。

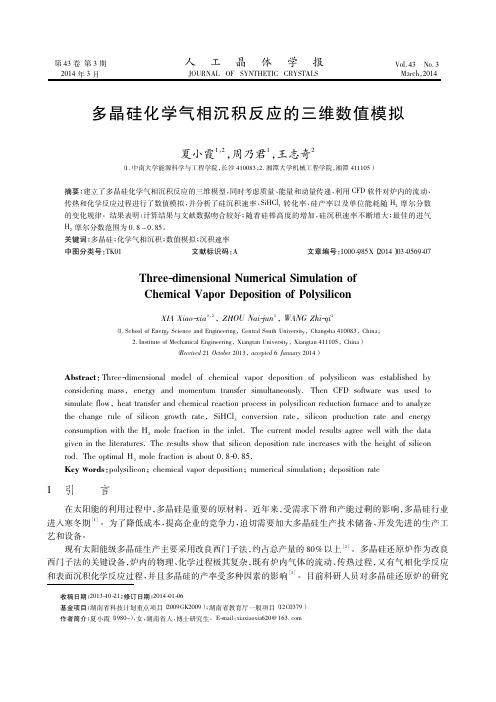

第48卷第1期人工晶体学报Vol.48 No.l 2019 年1月________________________JOURNAL OF SYNTHETIC CRYSTALS_______________________January,2019基于PolySim电子级多晶硅还原炉三维数值模拟李有斌1，张胜涛2，何银凤1，梁世民1，韩金豆1，付昊2，赵丽丽2(1.青海黄河上游水电开发有限责任公司光伏产业技术分公司，西宁810000; 2.哈尔滨工业大学化学与化工学院，哈尔滨150001)摘要:利用PolySim软件建立了国内电子级多晶硅9对棒现役还原炉的三维模型，对还原炉内部的流动、传热进行 了数值模拟，得到还原炉内部流场、温场以及硅棒表面温度的分布情况，指出桂棒桥接附近气体流速较小、气体温度 及硅棒表面温度过高是该区域沉积不均勻的主要原因。
和实际生产结果对比表明，模拟计算数据的误差不超过5%。
关键词：电子级多晶硅;化学气相沉积;数值模拟;气体循环中图分类号:0482 文献标识码:A 文章编号:1000-985X( 2019) 01-0144-05 Three Dimensional Numerical Simulation of Electronic GradePolysilicon Reduction Furnace Based on PolySim SoftwareL I Y ou-bin ,Z H A N G Sheng-ta o2,H E Y in-fe n g1,LIA N G S h i-m in ,H A N J in-d o u ,F U H a o2,Z H A O L i-li(1. PV Industry Technology Branch of Qinghai Huanghe Hydropower Development Co. , Ltd, Xining 810000, China；2. School of Chemistry and Chemical Engineering, Harbin Institute of Technology, Harbin 150001, China)A bstract：The three-dimensional reactor model of chemical vapor deposition of polysilicon was establishedby PolySim software,and the flow and heat transfer inside the reactor were numerically simulated.The distribution of the internal flow fie ld,temperature field and silicon rod in the reactor were obtained.Furthermore,it is pointed out that there are problems such as low gas flow rate,overheated gas temperature and overheated silicon rod surface temperature near the area above the reactor,especially near the silicon pared with the actual production results,the error of the simulated data is not more than5%.Key w ords：electronic grade polysilicon；chemical vapor deposition；numerical simulation；gas flow1引言近年来，我国的电子信息技术产业发展快速，尤其是高科技领域对于电子级高纯多晶硅的需求量增长迅 速[1_2]。
