高三物理实验训练题——力学

专题16 力学试验1．如图所示是“测定匀变速直线运动加速度”试验中得到的一条纸带，从O点起先每5个点取一个计数点(打点计时器的电源频率是50 Hz)，依照打点的先后依次编为1、2、3、4、5、6，量得s1＝1.22 cm，s2＝2.00 cm，s3＝2.78 cm，s4＝3.62 cm，s5＝4.40 cm，s6＝5.18 cm.(1)相邻两计数点间的时间间隔T＝________s.(2)打点计时器打计数点3时，小车的速度大小v3＝________m/s.(3)计算小车的加速度大小a＝________m/s2.(计算结果保留2位有效数字)【答案】(1)0.1(2)0.32(3)0.802．如图所示为某中学物理课外学习小组设计的测定当地重力加速度的试验装置，他们的主要操作如下：①安装试验器材，调整试管夹(小铁球)、光电门和纸杯在同一竖直线上；②打开试管夹，由静止释放小铁球，用光电计时器记录小铁球在两个光电门间的运动时间t，并用刻度尺(图上未画出)测量出两个光电门之间的高度h，计算出小铁球通过两光电门间的平均速度v；③固定光电门B的位置不变，变更光电门A的高度，重复②的操作．测出多组(h，t)，计算出对应的平均速度v；④画出v—t图象．请依据试验，回答如下问题：(1)设小铁球到达光电门B时的速度为v B，当地的重力加速度为g，则小铁球通过两光电门间平均速度v的表达式为__________________．(用v B、g和t表示)(2)试验测得的数据如下表：试验次数h/cm t/s v/(m·s－1)110.00.028 3.57220.00.059 3.39330.00.092 3.26440.00.131 3.05550.00.176 2.84660.00.235 2.55请在坐标纸上画出v—t图象．(3)依据v—t图象，可以求得当地重力加速度g＝________m/s2，试管夹到光电门B的距离约为________cm.(以上结果均保留3位有效数字)(2)描点连线，如图所示．【答案】 (1)v ＝v B －12gt (2)图见解析 (3)9.86 69.83．在探究“弹力和弹簧伸长的关系”时，小明同学用如图甲所示的试验装置进行试验：将该弹簧竖直悬挂起，在自由端挂上砝码盘，通过变更盘中砝码的质量，用刻度尺测出弹簧对应的长度，测得试验数据如下：试验次数 1 23456砝码质量m /g 0 3060 90120 150 弹簧的长度x /cm6.007.148.349.4810.6411.79(1)小明同学依据试验数据在坐标纸上用描点法画出x —m 图象如图乙所示，依据图象他得出结论：弹簧弹力与弹簧伸长量不是正比例关系，而是一次函数关系．他结论错误的缘由是：__________________________________________________.(2)作出的图线与坐标系纵轴有一截距，其物理意义是：__________________，该弹簧的劲度系数k ＝________N/m.(取g ＝10 m/s 2，保留3位有效数字)(3)请你推断该同学得到的试验结果与考虑砝码盘的质量相比，结果________．(填“偏大”“偏小”或“相同”)【解析】 (1)在x —m 图象中，x 表示弹簧的长度而不是弹簧的伸长量，故他得出弹簧弹力与弹簧伸长量不是正比例关系而是一次函数关系的错误结论．(2)图线与纵坐标的交点表示拉力等于0时弹簧的长度，即弹簧的原长． 图线的斜率表示弹簧的劲度系数，k ＝ΔF Δx ＝ 1.500.117 9－0.060 0N/cm ＝25.9 N/m.(3)依据公式F ＝k Δx 计算出的劲度系数，与是否考虑砝码盘的质量没有关系，故结果相同．【答案】(1)x—m图象的纵坐标不是弹簧的伸长量(2)未挂砝码时弹簧的长度25.9(3)相同4、小杨在学完力的合成与分解后，想自己做试验来验证力的平行四边形定则．他找来两个弹簧测力计，按如下步骤进行试验．A．在墙上贴一张白纸，用来记录弹簧测力计的弹力大小和方向；B．在一个弹簧测力计的下端悬挂一装满水的水杯，登记静止时刻弹簧测力计的示数F；C．将一根长约30 cm的细线从杯带中穿过，再将细线两端拴在两个弹簧测力计的挂钩上，在靠近白纸处用手对称地拉开细线，使两个弹簧测力计的示数相等，在白纸上登记细线的方向和弹簧测力计的示数，如图甲所示；D．在白纸上按肯定标度作出两个弹簧测力计的弹力的示意图，如图乙所示，依据力的平行四边形定则可求出这两个力的合力F′.(1)在步骤C中，弹簧测力计的示数为________N.(2)在步骤D中，合力F′＝________N.(3)若________________，就可以验证力的平行四边形定则．【答案】(1)3.00(2)5.20(肯定范围内也给分)(3)F′近似在竖直方向，且数值与F近似相等5．一爱好小组探究加速度与力、质量的关系．试验装置如图甲所示，拉力传感器用来记录小车受到拉力的大小．(1)为了使传感器记录的力等于小车所受的合外力，应先调整长木板一端滑轮的高度，使细线与长木板平行．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，直到打点计时器在纸带上打出一系列的________点；(2)本试验中________(填“须要”或“不须要”)砂和砂桶的总质量远小于小车和传感器的总质量；(3)该爱好小组依据拉力传感器和打点计时器所测数据在坐标系中作出的a—F图象如图乙所示，图象不通过原点的缘由是____________________；(4)由图象求出小车和传感器的总质量为________kg.【答案】(1)间隔匀称(2)不须要(3)没有平衡摩擦力或平衡摩擦力不够(4)16．某试验小组应用如图所示装置“探究加速度与物体受力的关系”，已知小车的质量为M，砝码及砝码盘的总质量为m，所运用的打点计时器所接的沟通电的频率为50 Hz.试验步骤如下：A．按图所示安装好试验装置，其中与定滑轮及弹簧测力计相连的细线竖直；B．调整长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动；C．挂上砝码盘，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；D．变更砝码盘中砝码的质量，重复步骤C，求得小车在不同合力作用下的加速度．依据以上试验过程，回答以下问题：(1)对于上述试验，下列说法正确的是________．A．小车的加速度与砝码盘的加速度大小相等B．试验过程中砝码盘处于超重状态C．与小车相连的轻绳与长木板肯定要平行D．弹簧测力计的读数应为砝码和砝码盘总重力的一半E ．砝码和砝码盘的总质量应远小于小车的质量(2)试验中打出的其中一条纸带如图所示，由该纸带可求得小车的加速度a ＝________m/s 2.(结果保留2位有效数字)(3)由本试验得到的数据作出小车的加速度a 与弹簧测力计的示数F 的关系图象，与本试验相符合的是________．(2)由题意知时间间隔T ＝0.1 s ，由逐差法可得a ＝（8.64＋7.75）－（6.87＋6.00）4T 2，解得a ＝0.88 m/s 2.(3)依据牛顿其次定律可知A 正确． 【答案】 (1)C (2)0.88 (3)A7．某同学利用如图所示的装置验证动能定理．将木板竖直放置在斜槽末端的前方某一固定位置，在木板上依次固定好白纸、复写纸．将小球从不同的标记点由静止释放，记录小球到达斜槽底端时下落的高度H ，并依据落点位置测量出小球离开斜槽后的竖直位移y .变更小球在斜槽上的释放位置，进行多次测量，记录数据如下表．高度H(h 为单位长度) h 2h 3h 4h 5h6h 7h 8h9h 竖直位移y /cm30.015.010.07.56.0 5.04.33.83.3(1)在安装斜槽时，应留意_______________________________________________．(2)已知斜槽倾角为θ，小球与斜槽之间的动摩擦因数为μ，木板与斜槽末端的水平距离为x ，小球在离开斜槽后的竖直位移为y ，不计小球与水平槽之间的摩擦，小球从斜槽上滑下的过程中，若动能定理成立，则应满意的关系式是_________．(3)若想利用图象直观得到试验结论，最好应以H 为横坐标，以________为纵坐标，描点作图．(3)由(2)可知，要利用图象直观得到试验结论，图象应为直线，因而以H 为横坐标，以1y 为纵坐标，描点作图即可．【答案】 (1)使斜槽末端O 点的切线水平 (2)Hy ＝x 24－4μ1tan θ(3)1y8．为验证动能定理，某同学在试验室设计试验装置如图甲所示，木板倾斜构成斜面，斜面B 处装有图乙所示的光电门．(1)如图丙，用10分度的游标卡尺测得挡光条的宽度d ＝________cm ；(2)装有挡光条的物块由A 处静止释放后沿斜面加速下滑，读出挡光条通过光电门的挡光时间t ，则物块通过B 处时的速度为________；(用字母d 、t 表示)(3)测得A 、B 两处的高度差为H 、水平距离L ，已知物块与斜面的动摩擦因数为μ，当地的重力加速度为g ，为了完成试验，须要验证的表达式为________．(用题中所给物理量符号表示)(2)挡光条的宽度特别小，通过光电门的时间特别短，可以用平均速度代替瞬时速度，所以v B＝d t； (3)依据动能定理，合外力的功等于动能变更量，整个过程中只有重力和摩擦力做功，则mgH －μmgL ＝12mv 2B ＝12m (d t )2，所以须要验证的表达式为gH －μgL ＝d 22t2.【答案】 (1)0.51 (2)d t (3)gH －μgL ＝d 22t29．用如图甲所示的试验装置验证m 1、m 2组成的系统机械能守恒．m 2从高处由静止起先下落，m 1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图乙给出的是试验中获得的一条纸带：0是打下的第1个点，每相邻两计数点间还有4个点(图中未标出)，计数点间的距离如图乙所示．已知m 1＝50 g ，m 2＝150 g ，g 取9.8 m/s 2，全部结果均保留3位有效数字，则乙 丙 (1)在纸带上打下计数点5时的速度v 5＝________ m/s ；(2)在打点0～5过程中系统动能的增量ΔE k ＝________ J ，系统势能的削减量ΔE p ＝________ J ； (3)若某同学作出的v 22—h 图象如图丙所示，则当地的实际重力加速度g ＝________ m/s 2.(3)由机械能守恒定律，得(m 2－m 1)gh ＝12(m 1＋m 2)v 2，整理得v 22＝g 2h ，即图象斜率k ＝g 2，由v 22—h图象可求得当地的实际重力加速度g ＝2×5.821.20m/s 2＝9.70 m/s 2.【答案】 (1)2.40 (2)0.576 0.588 (3)9.7010．利用气垫导轨验证机械能守恒定律，试验装置如图甲所示，水平桌面上固定一倾斜的气垫导轨，导轨上A 点处有一带长方形遮光条的滑块，其总质量为M ，左端由跨过轻质光滑定滑轮的细绳与一质量为m 的小球相连；遮光条两条长边与导轨垂直；导轨上B 点有一光电门，可以测量遮光条经过光电门时的挡光时间t ，用d 表示A 点到光电门B 处的距离，b 表示遮光条的宽度，将遮光条通过光电门的平均速度视为滑块滑过B 点时的瞬时速度．试验时滑块在A 处由静止起先运动．(1)用游标卡尺测量遮光条的宽度b ，结果如图乙所示，由此读出b ＝________mm. (2)滑块通过B 点的瞬时速度可表示为________．(3)某次试验测得倾角θ＝30°，重力加速度用g 表示，滑块从A 处到达B 处时，m 和M 组成的系统动能增加量可表示为ΔE k ＝________，系统的重力势能削减量可表示为ΔE p ＝________，在误差允许的范围内，若ΔE k ＝ΔE p 则可认为系统的机械能守恒．(4)在步骤(3)试验中，某同学变更A 、B 间的距离，作出的v 2—d 图象如图丙所示，并测得M ＝m ，则重力加速度g ＝________m/s 2.(4)由ΔE k ＝ΔE p 得12(m ＋M )v 2＝⎝⎛⎭⎫m －M 2gd 代入m ＝M 可得v 2＝g2d对应v 2—d 图象可得12g ＝2.40.5 m/s 2解得g ＝9.6 m/s 2【答案】 (1)3.85 (2)bt (3)（m ＋M ）b 22t 2⎝⎛⎭⎫m －M 2gd (4)9.6。

高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动，应使小车受力恒定，故应将细线与木板保持水平；同时为了打点稳定，应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动，故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知，只要摩擦力恒定即可，不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出，故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知，物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度，则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上，从而减小阻力；（2）A、应先接通电源，稳定后再释放纸带，故A错误；B、选择纸带时应选择点迹清楚，前两个点间距接近2mm的纸带，故B错误；C、释放重物时，应让重物靠近纸带；故C正确；D、为了使实验数据更加准确，可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2，a=，为了测试重物下落的加速度，还需要的实验器材有：米尺，用来测量计数点之间的距离．该实验中不需要天平，通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔，所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：接通电源，释放纸带，让重锤自由落下，实验结束关闭电源．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时，应先接通打点计时器的电源，再释放纸带，实验结束，应立即关闭电源．②根据匀变速直线运动的推论△x=aT2，有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源，实验结束关闭电源；②，9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O ，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F= 4.0N（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向，（2）如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．（4）A、拉橡皮条的细绳要适当长一些，以方便画出力的方向，故A错误；B、测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧秤、细绳、橡皮条都应与木板平行，故B正确；C、在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须大于90°，故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同，采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时，必须记录下两弹簧秤读数，及两细线的方向，O点的位置；（3）图乙中的F与F′中，F是由平行四边形得出的，而F′是通过实验方法得出的，其方向一定与橡皮筋的方向相同，一定与AO共线的是 F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：合力为4N＞5N，超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差，应让标记同一细绳方向的两点尽量远些，故细绳应该长一些，故A正确；B、作图时，我们是在白纸中作图，做出的是水平力的图示，若拉力倾斜，则作出图的方向与实际力的方向有有较大差别，故应使各力尽量与木板面平行，故B正确；C、橡皮条弹性要好，拉结点到达某一位置O时，拉力与拉力的夹角应适当大些，但橡皮条方向不必须在两细绳夹角的角平分线上，故C错误；D、两个拉力的夹角过大，合力会过小，量取理论值时相对误差变大，夹角太小，会导致作图困难，也会增大偶然误差，故D错误．故选：AB．②两力均为4N，且相互垂直，则其合力大小为F=4N＞5N，合力超过了弹簧秤的量程，故弹簧秤无法测出物体所受的合力，故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力，故应该测量橡皮筋的原长，故A正确；B、为了减小误差，橡皮筋的伸长量应该大些，故应选择劲度系数稍小的橡皮筋，故B错误；C、由于橡皮筋的弹力与它的长度不成正比，所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合，故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点，所以即使O点不固定，也可以探究求合力的方法，故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N，超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是 BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时，取下砂桶，适当当调整木板右端的高度，直到小车被轻推后沿木板匀速运动，故B正确．（2）根据△x=aT2，运用逐差法得，a===1.60m/s2．（3）根据图①知，当F=0.10N时，小车才开始运动，可知小车运动时受到的摩擦力f=0.10N，图线的斜率表示质量的倒数，则m=kg=0.20kg．平衡摩擦力后，a与F成正比，图线的斜率不变，故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10，0.20，②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为0.85 m/s，小车的加速度为5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系，应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系，应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系，应该保持小车的质量M不变．（3）图中当F=0时，a≠0．也就是说当绳子上没有拉力时，小车的加速度不为0，说明小车的摩擦力小于重力的分力，所以原因是实验前木板右端垫得过高．设小车的加速度为a，绳子拉力为F，以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小，必有m＜＜M，而不满足m＜＜M时，随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度，不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量，则需要天平，电磁打点计时器需要低压交流电源，故选：CD．（2）平衡摩擦力时，把木板一端垫高，调节木板的倾斜度，使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源，在 M＞＞m条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=，则=M+，则以为纵轴，以总质量M为横轴，作出的图象为一倾斜直线，且纵坐标不为0，故C正确，ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线水平．每次让小球从同一位置由静止释放，是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1，1）（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平，因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平，为了保证小球每次平抛的轨迹都是相同的，这就要求小球平抛的初速度相同，因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点，所以根据平抛运动规律有：x=v0t将x=32cm，y=19.6cm，代入解得：v0=1.6m/s．（3）由图可知，物体由A→B和由B→C所用的时间相等，且有：△y=gT2，由图可知△y=2L=10cm，代入解得，T=0.1sx=v0T，将x=3L=15cm，代入解得：v0=1.5 m/s，竖直方向自由落体运动，根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m，故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L，y′=5L﹣y=0.25﹣0.2m=0.05m=L，平抛运动的初位置坐标为（﹣1，1）．故答案为：（1）水平，初速度相同；（2）1.6；（3）1.5，2，（﹣1，1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动，而平抛运动要求有水平初速度且只受重力作用，故A正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内，因此在实验前，应使用重锤线调整面板在竖直平面内，即要求木板平面与小球下落的竖直平面平行，故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O，不能作为小球做平抛运动的起点放，故D错误．故选：ABC．（2）在打击金属片时，两小球同时做平抛运动与自由落体运动，结果同时落地，则说明平抛运动竖直方向是自由落体运动，不能说明水平方向上的运动规律，故B正确，ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请）实验中木板略微倾斜，这样做 C （填答案前的字母）A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系，应平衡摩擦力，使得橡皮筋做功等于合外力做功，以及能够使橡皮筋松弛后小车做匀速运动，故C正确，ABD错误．故选：C．（2）根据描点法作出图象，如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线，根据图象可知，力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变，改变钩码质量m，测出对应的力传感器的示数F和遮光条通过光电门的时间t，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐，d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的，故与小车质量和钩码质量大小关系无关，故A不必要；B、应使A位置与光电门间的距离适当大些，有利于减小误差，故B是必要的；C、应将气垫导轨调节水平，保持拉线方向与木板平面平行，这样拉力才等于合力，故CD是必要的；本题选不必要的，故选：A．（3）根据牛顿第二定律得：a=，那么解得：t2=所以研究滑块的加速度与力的关系，处理数据时应作出图象或作出t2﹣图象，故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为0.196 J，小车动能的增量为0.144 J．（g=9.8m/s2，结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是，将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，以使小车的重力沿斜面分力和摩擦力抵消，那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力，钩码质量应远小于小车的质量．故选10g的钩码较好，故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196，0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的 A ．。

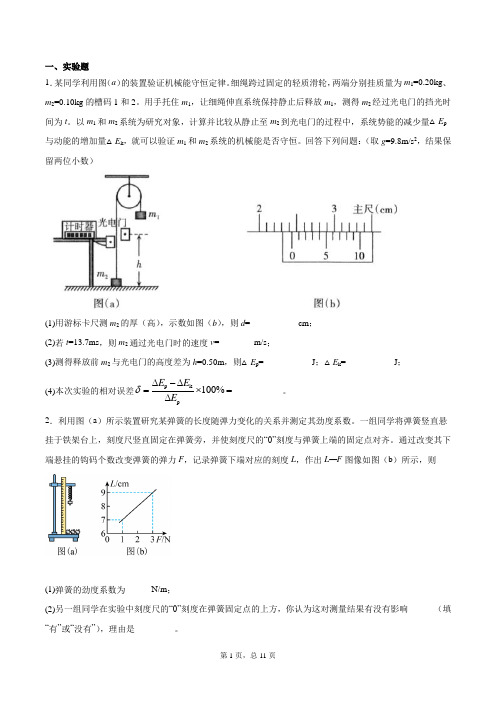

一、实验题1．某同学利用图（a ）的装置验证机械能守恒定律。

细绳跨过固定的轻质滑轮，两端分别挂质量为m 1=0.20kg 、m 2=0.10kg 的槽码1和2。

用手托住m 1，让细绳伸直系统保持静止后释放m 1，测得m 2经过光电门的挡光时间为t 。

以m 1和m 2系统为研究对象，计算并比较从静止至m 2到光电门的过程中，系统势能的减少量△E p 与动能的增加量△E k ，就可以验证m 1和m 2系统的机械能是否守恒。

回答下列问题：（取g =9.8m/s 2，结果保留两位小数）(1)用游标卡尺测m 2的厚（高），示数如图（b ），则d =___________cm ；(2)若t =13.7ms ，则m 2通过光电门时的速度v =________m/s ；(3)测得释放前m 2与光电门的高度差为h =0.50m ，则△E p =___________J ；△E k =___________J ；(4)本次实验的相对误差p kp 100%E E E δ∆-∆=⨯=∆___________。

2．利用图（a ）所示装置研究某弹簧的长度随弹力变化的关系并测定其劲度系数。

一组同学将弹簧竖直悬挂于铁架台上，刻度尺竖直固定在弹簧旁，并使刻度尺的“0”刻度与弹簧上端的固定点对齐。

通过改变其下端悬挂的钩码个数改变弹簧的弹力F ，记录弹簧下端对应的刻度L ，作出L —F 图像如图（b ）所示，则(1)弹簧的劲度系数为______N/m ；(2)另一组同学在实验中刻度尺的“0”刻度在弹簧固定点的上方，你认为这对测量结果有没有影响______（填“有”或“没有”），理由是_________。

3．某同学用图甲所示的实验装置测量滑块与桌面之间的动摩擦因数。

光电门固定在水平直轨道上的O 点，拉力传感器固定在滑块上，不可伸长的细线通过定滑轮将滑块与钩码相连，遮光条的宽度为d ，滑块初始位置A 点到O 点的距离为L ，重力加速度为g 。

力学实验专题一、实验题（本大题共16小题，共144.0分）1.在“探究求合力的方法”的实验中，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳。

实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧测力计互成角度地拉橡皮条，另一次是用一个弹簧测力计通过细绳拉橡皮条。

(1)实验对两次拉伸橡皮条的要求中，下列说法是正确的是______。

A.将橡皮条拉伸相同长度即可B.将橡皮条沿相同方向拉即可C.将弹簧测力计都拉伸到相同刻度D.将橡皮条和绳的结点拉到相同位置(2)同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是______。

A.两细绳必须等长B.弹簧测力计、细绳、橡皮条都应与木板平行C.用两弹簧测力计同时拉细绳时，两弹簧测力计示数之差应尽可能大D.拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些(3)甲、乙两位同学在实验中得到如图所示的实验结果，若F表示用平行四边形定则得到的F1、F2的合力，F′表示F1和F2的等效力，则可以判断______(填“甲”或“乙”)同学的实验结果是符合事实的。

(4)由于实验室器材不足，小黄做实验时，只拿到了一个示数准确的弹簧测力计。

小黄很想做实验，于是他在实验室的角落中，找到了另一个弹簧测力计，但不知示数是否准确。

请你帮助小黄，设计一个尽可能简单、方便的实验．．．．．．．．．．．，验证新找到的弹簧测力计是否准确。

你可以使用实验室中的常见器材。

请简要地写出．．．．．实验思路：______。

2.某物理兴趣小组的同学在研究弹簧弹力的时候，测得弹力的大小F和弹簧长度l的关系如图甲所示，则由图线可知：(1)弹簧的劲度系数为_______N/m。

(2)为了用弹簧测力计测定两木块A和B间的动摩擦因数μ，两位同学分别设计了如图乙、丙所示的两种方案。

①为了用某一弹簧测力计的示数表示两木块A和B之间的滑动摩擦力的大小，你认为方案_______(填“乙”或“丙”)更合理。

2022高考一轮复习课时跟踪训练力学实验：探究加速度与力、质量的关系一、单项选择（下列各题中四个选项中只有一个选项符合题意）1．在“探究加速度与力、质量的关系”实验中所采用的科学方法是（）A．理想实验法B．等效替代法C．控制变量法D．建立模型法2．图甲是用来探究加速度和合力之间关系的实验装置示意图，图乙是其俯视图。

两个相同的小车，并排放在水平光滑板上，前端各系一条细绳，细绳的另一端跨过定滑轮各挂一个小盘，盘里放有砝码打开夹子，小盘和砝码牵引小车运动，合上夹子，两小车同时停止运动。

下列说法正确的是（）A．实验中应使小车质量不同、砝码质量相同B．实验中必须用到的测量仪器是秒表、刻度尺、天平C．若将水平光滑板换为水平粗糙板、不会影响实验探究的结果D．若小盘和砝码的总质量远小于小车质量，则小盘和砝码的重力近似等于绳的拉力3．如图是用阻力补偿法“探究加速度与力的关系”的实验装置，小车的前端固定有拉力传感器，跨过定滑轮的轻绳一端固定于传感器，另一端与装有砝码的托盘相连。

实验中保持小车质量不变，改变砝码的质量，测出绳中拉力大小F与相应的加速度大小a，作出a－F图像，下列图像中正确的是（）A．B．C．D．4．实验室用滑轮、小车、打点计时器、砂桶、细线、纸带等实验器材组成右图所示实验装置可以完成多个力学实验，利用该装置进行如下实验时，以下说法正确的是（）A．在“研究匀变速直线运动”时必须设法消除小车和木板间的摩擦阻力影响B．在“研究匀变速直线运动”时必须使砂和砂桶总质量远小于小车的质量C．在“探究加速度a与小车质量M关系”时每次改变小车质量之后不需要要重新平衡摩擦力D．在“探究加速度a与力F关系”时要调整滑轮高度使连接小车的细线水平5．用如图所示的装置探究加速度与力的关系时，补偿阻力后，用槽码的重力代替细线的拉力，通过分析可知，这种代替是有误差的。

若槽码的质量m与小车质量M满足M=10m，槽码牵引小车加速运动时，细线的拉力大小与槽码重力差值的绝对值为（重力加速度为g）（）A．110mg B．111mg C．110Mg D．111Mg二、多项选择（下列各题中四个选项中有多个选项符合题意）6．在“验证牛顿运动定律”的实验中，保持小车的质量不变，改变所挂钩码的数量，多次重复测量。

高考物理实验专题复习：力学实验—、基本仪器1、请认真观察本题图示并读出螺旋测微器的测量结果为mm,游标卡尺的测量结果为mm。

二、纸带（一）匀加速直线运动（用纸带计算瞬时速度和加速度）1.（9分）某学生用打点计时器研究小车的匀变速直线运动。

他将打点计时器接到频率为50Hz 的交流电源上，实验时得到一条纸带。

他在纸带上便于测量的地方选取第一个计时点，在这个点下标明A,第六个点下标明B,第十一个点下标明C,第十六个点下标明£>, 第二十一个点下标明E。

测量时发现B点已模糊不清，于是他测得AC长为14.56cm、CD长为11.15cm,OE长为13.73cm,财丁C点时小车的瞬时速度大小为m/s,小车运动的加速度大小为m/s2, AB的距离应为cm。

（保留三位有效数字）参考答案1.（每）；旨 & B /1—14. 56cm —13. 73cm（用纸带计算瞬时速度和加速度，分析由于电源频率引起的误差）2、在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取了A、B、C、D、E、F、G等7个计数点，每相邻两个计数点之间还有4个点，图中没有画出，打点计时器接周期为T=0.02S的交流电源.他经过测量并计算得到打点计时器在打3、C、。

、E、F各点时物体的瞬时速度如下表：（1） __________________________________计算VF的公式V F = ;（2）以A点对应的时刻为t=0,根据表格中数据做出物体的v-t图象，利用图象求得其加速度a =m/s2；（3）如果当时电网中交变电流的频率是上51Hz,而做实验的同学并不知道，那么加速度的测量值与实际值相比（选填：偏大、偏小或不变）。

参考答案 4. （12 分）（1）* =<10? （2）=0.425±0.005m/s2；图略（3）偏小（纸带的迁移）3、（本题满分13分（1）（3分）图中给出的是用螺旋测微器测量某一圆柱形工件的直径时的示数图，由图可知此工件的直径应为mm o2（10分）如图甲所示，是用包有白纸的质量为1.00kg的圆柱棒替代纸带和重物，蘸有颜料的毛笔固定在电动机的飞轮上并随之匀速转动，以替代打点计时器。

专题16 力学实验1、（2022·湖南卷·T11）小圆同学用橡皮筋、同种一元硬币、刻度尺、塑料袋、支架等，设计了如图（a）所示的实验装置，测量冰墩墩玩具的质量。

主要实验步骤如下：（1）查找资料，得知每枚硬币的质量为6.05g；（2）将硬币以5枚为一组逐次加入塑料袋，测量每次稳定后橡皮筋的长度l，记录数据如下表：序号 1 2 3 4 5硬币数量n/枚 5 10 15 20 25l10.51 12.02 13.54 15.05 16.56长度/cm（3）根据表中数据在图（b）上描点，绘制图线；______（4）取出全部硬币，把冰墩墩玩具放入塑料袋中，稳定后橡皮筋长度的示数如图（c）所示，此时橡皮筋的长度为______cm；（5）由上述数据计算得冰墩墩玩具的质量为______g（计算结果保留3位有效数字）。

【答案】①. 见解析②. 15.35 ③. 127【解析】（3）[1]根据表格标点连线如图（4）[2]由图可知刻度尺的分度值为1mm ，故读数15.35cm l =； （5）[3]设橡皮筋的劲度系数为k ，原长为x 0，则()110n mg k l x =- ()250n mg k l x =-设冰墩墩的质量为m 1，则有()10m g k l x =-联立各式代入数据可得142.69g m ≈。

2、（2022·广东卷·T11）某实验小组为测量小球从某一高度释放，与某种橡胶材料碰撞导致的机械能损失，设计了如图（a ）所示的装置，实验过程如下：（1）让小球从某一高度由静止释放，与水平放置的橡胶材料碰撞后竖直反弹。

调节光电门位置，使小球从光电门正上方释放后，在下落和反弹过程中均可通过光电门。

（2）用螺旋测微器测量小球的直径，示数如图（b ）所示，小球直径d =__________mm 。

（3）测量时，应__________（选填“A ”或“B ”，其中A 为“先释放小球，后接通数字计时器”，B 为“先接通数字计时器，后释放小球”）。

高考实验专题复习一力学实验（附参考答案）实验一《研究匀变速直线运动》本实验是力学实验的重点实验，是力学实验的基础，通过熟练掌握打点计时器的使用，为验证牛顿运动定律、探究动能定理、验证机械能守恒定律做好必要的知识和方法上的准备。

、考查重点:（一）打点计时器的使用（二）毫米刻度尺的使用（三）速度和加速度的求解方法二、注意事项1. 交流电源的电压及频率要符合要求.2 •实验前要检查打点的稳定性和清晰程度，必要时要调节振针的高度和更换复写纸.3 •开始释放小车时，应使小车靠近打点计时器.4 .先接通电源，打点计时器工作后，再放开小车，当小车停止运动时及时断开电源.5.要区别打点计时器打出的点与人为选取的计数点，一般在纸带上每隔四个点取一个计数点, 即时间间隔为T = 0.02 >5 s= 0.1 s.6 •小车另一端挂的钩码个数要适当，避免速度过大而使纸带上打的点太少，或者速度太小, 使纸带上的点过于密集.7.选择一条理想的纸带，是指纸带上的点迹清晰. 适当舍弃开头密集部分，适当选取计数点,弄清楚所选的时间间隔T.8 .测x时不要分段测量，读数时要注意有效数字的要求，计算a时要注意用逐差法，以减小误差.三、经典讲练【例题】（2010广东理综）如图是某同学在做匀变速直线运动实验中获得的一条纸带.（1）已知打点计时器电源频率为50 Hz ,则纸带上打相邻两点的时间间隔为⑵ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，从图中读出A、B两点间距x= ;C点对应的速度是（计算结果保留三位有效数字）.fl【命题立意】本题主要考查打点计时器、刻度尺的读数、纸带公式、有效数字。

1【规范解答】①T 0.02s②读A、B两点数值: 1.00cm、1.70cm 故：s=1.70cm-1.00cm=0.70cmV c V BD BD 型空1°2m/s 0.100m/s 2t 0.2【答案】①0.02s ②0.70cm；0.100m/s邻两计数点间还有 4个打点（图中未标出），计数点间的距离如图所示. 根据图中数据计算的加速度⑵回答下列两个问题：① 为测量动摩擦因数，下列物理量中还应测量的有A. 木板的长度L B .木板的质量m i C •滑块的质量m 2 D .托盘和砝码的总质量 m 3E .滑块运动的时间t② ____________________________________________________ 测量①中所选定的物理量时需要的实验器材是 __________________________________________________________（3）滑块与木板间的动摩擦因数 = ___________ （用被测物理量的字母表示，重力加速度为g ）.与真实值相比，测量的动摩擦因数 _____________ （填偏大”或偏小”）解析：⑴ 逐差法"求解：S 4-S i =S 5-S 2=S 6-S 3=3aT 2⑶对整体列牛顿第二定律，m 3g- ym g=（m 2+m 3）a答案 （1）0. 495 m/s 2〜0. 497 m/s 2 （2）①CD ②天平 （3）网_（m2+m3）a 偏大m 2g五、真题训练1. （2013浙江）如图所示，装置甲中挂有小桶的细线绕过定滑轮，固定在小车上；装置乙中橡皮 筋的一端固定在导轨的左端，另一端系在小车上。

2022年高考物理一轮复习：力学实验 专项练习题1.在“在探究加速度与力、质量的关系”的实验中，如图为测加速度时打出的一条纸带。

已知从纸带上测出AB 、BC 、CD 、DE 之间的距离分别是d 1、d 2、d 3、d 4，打点计时器打点的周期为T 。

（1）则打B 点时纸带的瞬时速度v B =_________； （2）纸带运动的加速度a =________。

2.某科技实验小组利用传感器测定铁块与斜面间的动摩擦因数，装置如图甲所示，在长为0l 的固定斜面上，让铁块从斜面顶端由静止开始下滑，由固定在斜面底端的位移传感器、速度传感器分别测出铁块到传感器的距离l 和相应位置的速度v ，最后利用计算机拟合得到如图乙所示的图线。

(1)图乙中的纵坐标表示铁块到传感器的距离l ，横坐标表示___________。

A B ．v C ．2v D ．21v(2)该图线的函数表达式l =___________（用0l b v 、、表示）(3)根据图线可得铁块沿斜面下滑的加速度a =___________（用0l b 、表示）。

(4)若斜面长0 1.0m l =，高0.60m ，采用国际单位制b 的数值为9.8，取重力加速度29.8m/s g =，可得到铁块与斜面间的动摩擦因数μ=___________。

3.某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．(1)如图（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测得相应的弹簧长度，部分数10m/s)据如下表，有数据算得劲度系数k=___N/m．(g取2(2)取下弹簧，将其一端固定于气垫导轨左侧，如图（b）所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小___．(3)用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v，释放滑块过程中，弹簧的弹性势能转化为___．(4)重复(3)中的操作，得到v与x的关系如图（c）．有图可知，v与x成___关系，由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的___成正比．4.某实验小组利用如图所示装置测量小物块与接触面间的动摩擦因数。

高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。

理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。

（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。

（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。

由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。

（4）图像中图线发生弯曲的原因是___________。

【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。

（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。
