山西省康杰中学高中物理2.8多用电表同步练习2新人教版选修3_1

高中物理学习材料多用电表同步练习基础达标1.关于欧姆表,下列说法正确的是( )A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行电阻调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行电阻调零答案：AC2.甲、乙两同学使用欧姆表测量某电阻,他们都把选择开关旋到“×100”挡,并能正确操作.他们发现指针偏角偏小,于是甲把选择开关旋到“×1 k”挡,乙把选择开关旋到“×10”挡,但甲重新调零,而乙没有重新调零,则以下叙述正确的是( )A.乙选挡错误,而操作正确B.乙选挡正确,而操作错误C.甲选挡错误,且操作错误D.甲选挡错误,而操作正确答案：BD图2-8-63.如图2-8-6所示的电路为欧姆表原理图,电池的电动势E=1.5 V,G为电流表,满偏电流为200 μA.当调好零后,在两表笔间接一被测电阻R x时,电流表G的指针示数为50 μA,那么R x的值是( )A.7.5 kΩB.22.5 kΩC.15 kΩD.30 Kω答案：B4.下列说法中正确的是( )A.欧姆表的每一挡的测量范围均是0—∞B.用不同挡的欧姆表测量同一电阻的阻值时,误差大小是一样的C.用欧姆表测电阻,指针越接近刻度盘中央时,误差越大D.用欧姆表测电阻,选不同量程时,指针越靠近右边误差越小答案：A图2-8-75.如图2-8-7所示的欧姆表刻度盘中,未使用时指针指A,两表笔短接时指针指B.如果欧姆表的总内阻为24 Ω,C是AB的中点,D是AC的中点,则C、D两点的刻度分别为____ Ω、____ Ω.答案：24 72能力提高图2-8-86.（2005年辽宁）图2-8-8中B 为电源，R 1、R 2为电阻,K 为电键.现用多用电表测量流过电阻R 2的电流,将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ）A.保持K 闭合，将红表笔接在a 处，黑表笔接在b 处B.保持K 闭合，将红表笔接在b 处，黑表笔接在a 处C.将K 断开，红表笔接在a 处，黑表笔接在b 处D.将K 断开，红表笔接在b 处，黑表笔接在a 处解析：电流表应串联在电路中，将K 断开，将多用电表的两个表笔接入电路时应遵循“红正黑负”的原则，所以红表笔接在a 处，黑表笔接在b 处，所以C 选项正确.答案：C图2-8-97.如图2-8-9所示为有两个量程的电压表,当使用a 、b 两端点时,量程为10 V;当使用a 、c 两端点时,量程为100 V.已知电流表的内阻R g 为500 Ω,满偏电流I g 为1 mA,求R 1和R 2的电阻值.解析：对总量程I g =gab R R R U ++21 对ab 端：I g =gab R R U +1 代入数据解得R 1=9 500 Ω,R 2=90 000 Ω.答案：R 1=9 500 Ω,R 2=90 000 Ω8.如图2-8-10(a)所示为欧姆表的电路原理图,G 为满偏电流I g =200 μA 的电流表,表头内阻为R g ,R 0为定值电阻,R p 是调零电阻,表内电源电动势E=1.5 V,内阻为r 0.图2-8-10(b)是表盘的电阻刻度,B 为A 、C 的中点,试分别确定A 、B 、C 三点刻度的电阻值.图2-8-10 答案：A为∞,C为0,B为7 500 Ω。

简洁的规律电路 同步练习1．写出图1中各门电路的输出结果（输入信号如图所示）。

2．图2所示为非门电路及其输入的信号波形U (A)—t ，试画出相应的输出波形U (Y)—t 。

3．如图3的甲图为一个与门的输出端和一个非门输入端相连，形成一个组合的门电路，乙图的U (A)—t 及U (B)—t 为其输入的波形图，请在丙图中画出相应的输出波形U (Y)—t 。

4．如图4所示，一个与门的输出端与一个或门的输入端相连，另一个输入端C 直接和或门的输入端相连，形成一个组合的门电路，A 、B 、C 就是这个组合电路的总输入端，Y 是它的输出端，请在表中填写出这个组合门电路的真值表。

5、如图所示，试推断这是一个什么规律门电路。

A 、B 、C 闭合时记“1”，断开时记“0”，Y 灯亮时记“1”，不两记“0”。

试完成下面真值表。

输入 输出 A B C Y 0 0 0 0 0 1 0 1 0 011输入端输出端A B C Y1 0 Y （ ）&图1 0 1Y （ ）≥1Y （ ）1B 1≥1A C AY1U （A ）图2tU （Y ）A B &Y≥1C图4Y1A B&甲 U （Y ）U （A ）U （B ）乙图3丙1 0 01 0 11 1 01 1 16.下图左端表示输入端A、B的电势随时间变化的关系。

假如它们是“与”门的输入端，请在方框中画出输出端的电势随时间变化的关系。

第十节、简洁的规律电路同步试题参考答案1．0；1；0 2．答案如图所示 3．答案如图所示 4．答案如表所示5、解析：由图可知，开关A 、B 、C 只要有一个闭合时，灯泡就亮，所以这个电路满足“或”门电路规律。

即当几个条件中只要有一个或一个以上具备就能消灭某一结果，所以这是一个“或”门电路。

真值表如下：输入 输出 A B C Y 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 11 116、输入端 输出端A B C Y 0 0 0 0 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1111tU （Y ）第3题答案tU （Y ）第2题答案。

电势能和电势 同步练习【基础练习】 一、选择题：1、下列说法中正确的是：（ ） A 、电场强度和电势都是矢量B 、电势为零的地方，电场强度也肯定为零C 、把电荷从电场中一点移至另一点电场力肯定做功D 、把电荷从电场中一点移至另一点电场力有可能不做功 2、关于公式ϕ=qE P可知：（ ） A 、电场中某点的电势，与放在该点电荷具有的电势能成正比 B 、电场中某点的电势，与放在该点电荷的电荷量成反比C 、电场中某点的电势，与该点是否有电荷，电荷的正负及电荷量的大小无关D 、放入电场中某点的点电荷不同，电势能也不同，但电势能与电荷量的比值保持不变3、如图所示,A 、B 、C 为电场中同一电场线上三点，设电荷在电场中只受电场力，则下列说法中正确的是：（ ）A 、若在C 点无初速地释放正电荷，则正电荷向B 运动，电势能减小 B 、若在C 点无初速地释放正电荷，则正电荷向B 运动，电势能增加 C 、若在C 点无初速地释放负电荷，则负电荷向A 运动，电势能增加D 、若在C 点无初速地释放负电荷，则负电荷向A 运动，电势能减小 4、下列说法中正确的是：（ ）A 、沿着电场线的方向场强肯定越来越弱B 、沿着电场线的方向电势肯定越来越低C 、匀强电场中，各点的场强肯定大小相等，方向相同D 、匀强电场中，各点的电势肯定相等 5、下列说法中，正确的是：（ ）A 、同一等势面上的各点电势相等，电场强度也相等B 、电场中的两条电场线肯定不会相交，但两个电势不等的等势面有可能相交C 、在同一等势面上移动电荷，电场力肯定不做功D 、离孤立带电导体越近的等势面，其外形越与导体表面相像；离孤立带电导体越远的等势面，其外形越接近于球面6、如图所示，在O 点置一点电荷Q ，以O 为圆心作一圆。

现将一电荷从A 分别移到圆上的B 、C 、D 三点，则电场力做功最多的过程是：（D ） A 、移到B 的过程 B 、移到C 的过程 C 、移到D 的过程 D 、三个过程一样多 二、填空题：7、把两个同种点电荷的距离增大一些，电场力做正功，电荷的电势能 ；把两个异种点电荷的距离增加一些，电场力做负功，电荷的电势能 。

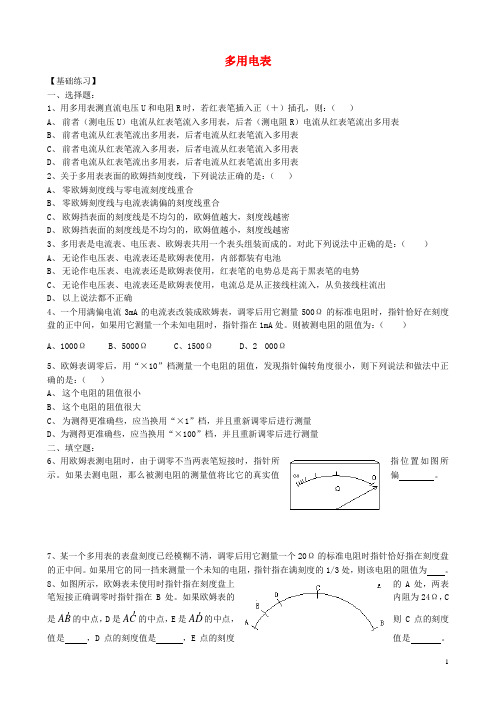

多用电表【基础练习】一、选择题：1、用多用表测直流电压U 和电阻R 时，若红表笔插入正（＋）插孔，则：（ ）A 、 前者（测电压U ）电流从红表笔流入多用表，后者（测电阻R ）电流从红表笔流出多用表B 、 前者电流从红表笔流出多用表，后者电流从红表笔流入多用表C 、 前者电流从红表笔流入多用表，后者电流从红表笔流入多用表D 、 前者电流从红表笔流出多用表，后者电流从红表笔流出多用表2、关于多用表表面的欧姆挡刻度线，下列说法正确的是：（ ）A 、 零欧姆刻度线与零电流刻度线重合B 、 零欧姆刻度线与电流表满偏的刻度线重合C 、 欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D 、 欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密3、多用表是电流表、电压表、欧姆表共用一个表头组装而成的。

对此下列说法中正确的是：（ ）A 、 无论作电压表、电流表还是欧姆表使用，内部都装有电池B 、 无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势C 、 无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出D 、 以上说法都不正确4、一个用满偏电流3mA 的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处。

则被测电阻的阻值为：（ ）A 、1000ΩB 、5000ΩC 、1500ΩD 、2000Ω5、欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是：（ ）A 、 这个电阻的阻值很小B 、 这个电阻的阻值很大C 、 为测得更准确些，应当换用“×1”档，并且重新调零后进行测量D 、为测得更准确些，应当换用“×100”档，并且重新调零后进行测量二、填空题：6、用欧姆表测电阻时，由于调零不当两表笔短接时，指针所指位置如图所示。

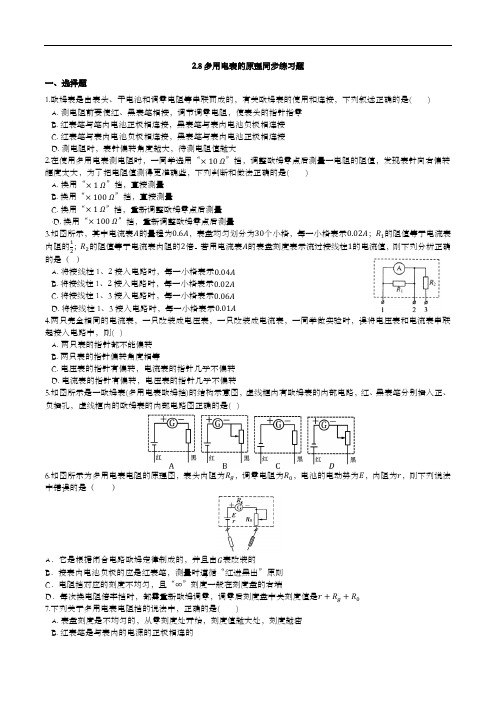

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“×1 Ω”挡，直接测量B. 换用“×100 Ω”挡，直接测量C. 换用“×1 Ω”挡，重新调整欧姆零点后测量D. 换用“×100 Ω”挡，重新调整欧姆零点后测量3.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示0.04AB. 将接线柱1、2接入电路时，每一小格表示0.02AC. 将接线柱1、3接入电路时，每一小格表示0.06AD. 将接线柱1、3接入电路时，每一小格表示0.01A4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6.如图所示为多用电表电阻的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由G表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是r+R g+R07.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A. 4RB. 5RC. 10RD. 16R9.如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与5、6 连接时，多用电表就成了电流表，且前者量程较大C. S与5、6连接时，多用电表就成了电压表，且前者量程较大D. S与3、4连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且a端为正极B. ②是完好的，且a端为正极C. ②是完好的，且b端为正极D. ③是完好的，且b端为正极12.用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )A. 测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B. 测U、测R电流均从红表笔流入多用电表C. 测U、测R电流均从红表笔流出多用电表D. 测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表13.如图中B为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持S闭合，将红表笔接在a处，黑表笔接在b处B. 保持S闭合，将红表笔接在b处，黑表笔接在a处C. 将S断开，红表笔接在a处，黑表笔接在b处D. 将S断开，红表笔接在b处，黑表笔接在a处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流10 V挡B. 直流0.5 A挡C. 直流 2.5 V挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g=100 Ω，调零电阻最大阻值R=50 kΩ，串联的固定电阻R0=50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能较准确测量的阻值范围是( )A. 30 kΩ～80 kΩB. 3 kΩ～8 kΩC. 300 kΩ～800 kΩD. 3 000 kΩ～8 000 kΩ16.一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“×10”挡处B. 必须将选择开关改为置于“×1”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )A.a孔插红表笔B. 表盘刻度是均匀的C. 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D. 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( )A.R测=R真B. R测>R真C. R测<R真D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“A”或“B”）．20.游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为________ mm；如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为________ V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________Ω.21.图为一正在测量中的多用电表表盘．a.如果是用×10 Ω挡测量电阻，则读数为________Ω.b.如果是用直流10 mA挡测量电流，则读数为________ A.c.如果是用直流5 V挡测量电压，则读数为________ V.22.（1）用多用电表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准OFF挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻R x的阻值约为________Ω.25.如图是一个多用表欧姆档内部电路示意图。

串联电路和并联电路同步练习1．三个阻值都为12Ω的电阻,它们任意连接、组合，总电阻不行能为( B )A．4Ω B．24Ω C．8Ω D．36Ω2．下列说法不正确是( D )A．一个电阻和一根无电阻的抱负导线并联总电阻为零B．并联电路任一支路电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其它支路不变) 总电阻也增大D．并联电路任一支路电阻增大(其它支路不变) 总电阻肯定削减3．三个电阻之比为R1:R2:R3=1:2:5，将这三个电阻并联，则通过这三支路的电流强度I1:I2:I3之比为( C )A．1:2:5 B．5:2:1 C．10:5:2 D．2:5:104．如图2-8所示,4只电阻串联于某电路中.已测出UAC=9V，U BD =6V， R2=R4则UAE为（ C ）A．3V B．7.5VC．15V D．无法确定5．如图2-9所示,A B间电压恒为U,当滑动变阻器的滑片P渐渐向A端移动的过程中灯泡上的电压数值是（ C ）A．始终为U B．始终为0C．渐渐增大到U D．渐渐增大到06．一电流表的满偏电流Ig=1mA，内阻为200Ω。

要把它改装成一个量程为0.5A的电流表，则应在电流表上（ B ）A．并联一个200Ω的电阻 B．并联一个0.4Ω的电阻C．串联一个0.4Ω的电阻 D．串联一个200Ω的电阻7．一个电流表的满偏电流Ig =1mA，内阻Rg=500，要把它改装成一个量程为10V的电压表，则应在电流表上（ C ）A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻8．将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻( A )A．很接近R1而略大于R1B．很接近R1而略小于R1C．很接近R2而略大于R2D．很接近R2而略小于R29．将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻( D )A．很接近R1而略大于R1B．很接近R1而略小于R1C．很接近R2而略大于R2D．很接近R2而略小于R2图2-5B CR1 R2 R3 R4图2-8图2-9。

多用电表的使用巩固练习一、单选题（每道题只有一个正确答案）1.某个多用电表的面板如图所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处．若A、B、C、D、E平分表示刻度的那段圆弧AE，则测电阻时，刻度D处对应的电阻阻值是()A. 1500ΩB. 1000ΩC. 500ΩD. 02.关于多用电表刻度盘上的刻度，下列说法正确的是()A. 测量电压、电流和电阻时，所用的刻度都是均匀的B. 测电阻时，各挡位的测量范围都是0～∞，所以测量时不需要选择挡位C. 电阻挡的零刻线与电压挡的零刻线重合D. 电阻挡的零刻线与电流挡的满刻线重合3.图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻处．现用该欧姆表测一未知电阻的值时，指针偏转至满刻度的23处，可知该电阻的阻值为()阻值，指针偏转到满刻度的13A. 2RB. 4RC. 6RD. 8R4.某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，电阻档分别为×10Ω和×100Ω.则下列说法正确的是()A. 功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250mAB. 功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10mAC. 功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250VD. 作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进5.欧姆表的正、负插孔内分别插有红、黑表笔，表内的电路图应是下图中的()A. B.C. D.二、多选题（每一小题有多个选项）6.用多用电表的欧姆挡测电阻．机械调零、欧姆调零后，用“×100”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是()A. 被测电阻值很大B. 被测电阻值很小C. 为了把电阻值测得更准一些，应换用“×1k”挡，重新欧姆调零后再测量D. 为了把电阻值测得更准一些，应换用“×10”挡，重新欧姆调零后再测量7.如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是()A. a孔插红表笔B. 表盘刻度是均匀的C. 用×100Ω挡测量时，若指针指在0附近，则应换用×1kΩ挡D. 测量“220V100W”的灯泡的电阻，会发现测量的电阻比484Ω小8.如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是()A. S与1、2连接时，多用电表就成了电流表，且接1时量程较大B. S与3、4连接时，多用表就成了欧姆表，且A接线柱为黑表笔C. S与5、6连接时，多用表就成了电压表，且前者量程较小D. S与5、6连接时，多用表就成了电压表，且前者量程较大三、填空题9.小明用多用表和电阻箱测量电池组的电动势和内阻的电路如图(甲)所示，A、B间接多用电表．①实验的主要步骤如下：A.将多用电表的______ ，检查并调节指针指零．B.调节电阻箱R的阻值至______ ．C.红、黑表笔分别与图甲中______ 、______ 表笔相接，逐渐调节R使多用表指针有足够的偏转，记下此时电阻箱示数和多用电表示数I．D.改变R的阻值测出几组I随R变化的数据，作出R−1的图线如图(乙)所示．I②由图乙可求得电动势E=______ V，内阻r=______ Ω.③由于多用表不是理想电表，所以测得电源内阻比实际偏______ (选填“大”或“小”)．10.(1)用多用电表的欧姆档测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆档调零旋钮．找出你认为正确的实验步骤，并将正确的步骤的合理的顺序填写在横线上(用步骤前的字母表示)：______a.将两表笔短接，调节P使指针对准刻度盘上欧姆档的0刻度，断开两表笔b.将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c.旋转S使其尖端对准欧姆档×1kd.旋转S使其尖端对准欧姆档×100e.旋转S使其尖端对准交流500V，并拔出两表笔(2)根据如图所示指针位置，此被测电阻的阻值约为______ Ω.11.某学生实验小组利用图1所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔______ ，调零点．(2)将图1中多用电表的红表笔和______ (选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图2所示，这时电压表的示数如图所示．多用电表和电压表的读数分别为______ kΩ和______ V．12.图为一简易多用电表的内部电路原理图．其中G为灵敏电流计，S为单刀多掷电键，表内直流电源的电动势为E.由图可知，要选择电压挡大量程时，应将功能旋钮S置于______ 位置；要选择电流挡大量程时，应将旋钮置于______ 位置；若使用欧姆表一段时间后，电池电动势减小，内阻变大，但仍能欧姆调零，用其测电阻，测量结果与电池较新时相比______ (填“变大”、“变小”或“不变”)．13.如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g=300μA，内阻R g=100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω，按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x=______ kΩ.若该欧姆表使用较长时间后，电池电动势减小到1.25V，内阻增大到15Ω，但此表仍能调零，按正确使用方法再测上述R x，则测量结果R x=______ kΩ．答案和解析1.C欧姆表内阻：R =E I g = 1.50.001Ω=1500Ω，刻度D 对应的阻值：R X =E I D −R = 1.50.0014×3Ω−1500Ω=500Ω，C 正确，ABD 错误。

欧姆定律 同步练习一、选择题1、下列说法正确的是（ ）A 、电流通过导体时，沿电流方向电势逐点降低B 、由R=U/I 可知，一段导体的电阻跟他两端的电压成正比，跟通过的电流成反比C 、由I=U/R 可知，通过一段导体的电流跟加在两端的电压成正比D 、对一段导体来说，比值U/I 恒定，不随U 或I 的转变而转变2、某电压表最大测量值为6V ，某电流表最大测量值为8mA ，一电阻通过2mA 电流时，电压为2V ，假如通过的电流变为6.5 mA 时 （ ）A 、此电压表、电流表都不能用来测量B 、此电压表、电流表都能用来测量C 、电压表能测量、电流表不能测量D 、电压表不能测量、电流表能测量3、两电阻R 1，R 2的电流I 和电压U 的关系图线如图所示，可知两电阻的大小之比R 1:R 2等于 ( ) A.1:3 B.3:1 C.3:1 D.1:34、小灯泡伏安特性曲线斜率的物理意义是( ) A.小灯泡灯丝电阻的倒数 B.小灯泡灯丝的电阻C.小灯泡灯丝电阻率的倒数D.小灯泡灯丝的电阻率5、演示位移传感器的工作原理如图所示，物体M 在导轨上平移时，带动滑动变阻器的金属滑杆p ，通过电压表显示的数据，来反映物体位移的大小x 。

假设电压表是抱负的，则下列说法正确的是( ) A 、物体M 运动时，电源内的电流会发生变化 B 、物体M 运动时，电压表的示数会发生变化 C 、物体M 不动时，电路中没有电流 D 、物体M 不动时，电压表没有示数6、一个标有“220V 60W”的白炽灯泡，加上的电压U 由零渐渐增大到220V 。

在此过程中，电压U 和电流I 的关系可用图线表示。

题中给出的四个图线中，确定不符合实际的是( )7、白炽灯接在220V 电源上能正常发光，将其接在一可调电压的电源上，使电压渐渐增大到220V ，则下列说法正确的是( ) A 、电流将渐渐变大 B 、电流将渐渐变小C 、每增加1V 电压而引起的电流变化量是相同的D 、每增加1V 电压而引起的电流变化量是减小的 二、填空题8、一电阻加10V 电压时，通过的电流是200mA ，当通过的电流是100mA 时，它两端电压是_________，这个电阻的阻值是__________。

欧姆定律 同步练习1.欧姆定律适用于 ( ) A.电动机电路 B.金属导体导电 C.电解液导电 D.全部电器元件2．如图12—3—5所示，a 、b 两直线分别是用电器A 和B 的伏安特性曲线，则下列说法正确的是（ ）A ．通过用电器的电流与用电器两端的电压成正比B ．用电器中的电流、两端的电压和用电器的电阻 不符合欧姆定律C ．用电器A 的电阻值比B 大D ．用电器A 的电阻值比B 小3.用电器A 的电阻是用电器B 的电阻的2倍,加在A 上的电压是加在B 上的电压的一半,那么通过A 、B 的电流I A 和I B 的关系是 （ ）A ．I A =2IB B. I A =I B C. I A =I B /2 D. I A =I B /4 4． 小灯泡的伏安特性曲线如图12—3—6中的AB 段（曲线）所示，由图可知，灯丝的电阻因温度的影响转变了________Ω.5.假如人体的最小电阻是800Ω，已知通过人体的电流为50mA 时，就会引起呼吸器官麻痹，不能自主摆脱电源，试求平安电压。

6. 标有“6.3V 0.3A ”的小灯泡，其电阻为多少？若将此灯泡接到4.2V 的电源上时，通过灯泡的电流强度为多少？7.一般电话用的是炭精话筒，里面碳粒的电阻能在45Ω～55Ω的范围里变化，当加上6V 的电压时，电路中的电流变化范围是多少？8. 一个电阻器，当它两端的电压增加0.2V 时，通过电阻器的电流增加2mA ，则该电阻器的阻值是多少？9．为争辩小灯泡的伏安曲线的特性，选用小灯泡额定值为“3.0 V ，0.4 A ”，试验中有仪器：安培表、伏特表、电键、导线若干外；还需要 ________、__________。

(1)依据所学的学问，通过查资料、与同学争辩思考后回答下列问题：试验中用两电表测量小灯泡两端的电压和流过小灯泡的电流时，电路怎样连接才能使测得灯泡的电阻误差较小?为什么?(2)为使加在小灯泡的电压从零开头，能在较大的范围调整，滑动变阻器应接受怎样连接?在方框内画出相关的电路图。

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“×1 Ω”挡，直接测量B. 换用“×100 Ω”挡，直接测量C. 换用“×1 Ω”挡，重新调整欧姆零点后测量D. 换用“×100 Ω”挡，重新调整欧姆零点后测量3.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示0.04AB. 将接线柱1、2接入电路时，每一小格表示0.02AC. 将接线柱1、3接入电路时，每一小格表示0.06AD. 将接线柱1、3接入电路时，每一小格表示0.01A4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6. 如图所示为多用电表电阻的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由G表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是r+R g+R07.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A. 4RB. 5RC. 10RD. 16R9.如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与5、6 连接时，多用电表就成了电流表，且前者量程较大C. S与5、6连接时，多用电表就成了电压表，且前者量程较大D. S与3、4连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且a端为正极B. ②是完好的，且a端为正极C. ②是完好的，且b端为正极D. ③是完好的，且b端为正极12.用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )A. 测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B. 测U、测R电流均从红表笔流入多用电表C. 测U、测R电流均从红表笔流出多用电表D. 测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表13.如图中B为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持S闭合，将红表笔接在a处，黑表笔接在b处B. 保持S闭合，将红表笔接在b处，黑表笔接在a处C. 将S断开，红表笔接在a处，黑表笔接在b处D. 将S断开，红表笔接在b处，黑表笔接在a处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流10 V挡B. 直流0.5 A挡C. 直流 2.5 V挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g=100 Ω，调零电阻最大阻值R=50 kΩ，串联的固定电阻R0=50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能较准确测量的阻值范围是( )A. 30 kΩ～80 kΩB. 3 kΩ～8 kΩC. 300 kΩ～800 kΩD. 3 000 kΩ～8 000 kΩ16.一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“×10”挡处B. 必须将选择开关改为置于“×1”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )A.a孔插红表笔B. 表盘刻度是均匀的C. 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D. 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( )A.R测=R真B. R测>R真C. R测<R真D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“A”或“B”）．20.游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为________ mm；如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为________ V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________Ω.21.图为一正在测量中的多用电表表盘．a.如果是用×10 Ω挡测量电阻，则读数为________Ω.b.如果是用直流10 mA挡测量电流，则读数为________ A.c.如果是用直流5 V挡测量电压，则读数为________ V.22.（1）用多用电表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准OFF挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻R x的阻值约为________Ω.25.如图是一个多用表欧姆档内部电路示意图。
