五、电控控制单元EPCU
1 、 BPCP 控制部分 （中继阀）
2、 ERCP控制部分(均衡风缸) 3、DB三通阀
（DBTV）部分 机械
4、20控制部分 (20CP)
5、制动缸控 制部分(BCCP)
6、13控制部 分(13CP)
7、16控制作用 管部分(16CP)
通路
升弓
停放风缸
主 断
通路1 通路2 通路3 通路4 通路5 通路6
4、调压器模块
（1）P50.75,压缩机起停控制压力 开关,控制两台压缩机同时投入工 作,680±20Kpa启 动;900±20Kpa停止.
（2）P50.74，总风低压保护压力开关， 当总风压力过低时，切除动力牵引。
切除牵引压力：600±20Kpa
三、IPM微处理器
⑴微处理器是CCBII制动机的中央处 理器。进行各制动功能的软件运算，并 对各部分软件状态进行检测和维护。它 处理所有与制动显示屏（LCDM）有关 的接口任务，并通过LON网络传送制动 命令给电空控制单元（EPCU）。
⑵微处理器也通过继电器接口模块 （RIM）与机车控制系统（TCMS）和安 全装置（ATP）进行通讯。
（1）均衡风缸
通过改变均衡风缸压力产生制动管控制压力。其功能类似 JZ-7制动机中自动制动阀内调整阀，以及DK-1制动机中自动 制动阀和缓解电磁阀、制动电磁阀联合的作用。
均衡风缸充排风通路 缓解电磁阀 机械阀 无动力塞门
司机将手柄由运转位置于
初制位，通过缓解电磁阀
使均衡风缸压力下降，通
路如下：
作用电磁阀
6 撒砂控制模块
截断塞门 （带排风）
减压阀
CCBⅡ制动机课件(HXN5)

CCBⅡ制动机课件(HXN5)

HXN5型内燃机车 空气制动系统
CCB II 制动装置组成
电子制动阀
集成处理器模块
电空控制单元
CCBⅡ系统由3个主要部件组成： EPCU——电动-气动控制单元 BIPM ——集成处理器模块 E B V ——电子制动阀
设备识别
－－电子制动阀EBV
电子制动阀用于司机进行单独制动和自动制动。 除紧急制动外，EBV是全电子化阀紧急制动时，在电 子起动紧急制动的同时，在EBV背部还装有空气阀管启动 EPCU进入紧急制动。
电子制动阀 －自动制动手柄
全制动位：提供全制动，制动管达到最大减压量。 抑制位：提供全制动。在产生惩罚制动时，自动制动手 柄必须放置此位置来对惩罚制动复位后，再将手柄拉回到运 转位列车缓解。 重联位：非操纵机车在补机位或无火回送时自动制动手 柄应放的位置。 紧急制动位：列车管压力以紧急速度排风到0，也用于 紧急制动后的复位。
设备识别
电空控制单元－ EPCU 电空控制单元是装有LRU（在线可更换单元）的集成气路装置。 EPCU 由8个LRU组成 。每一LRU 均包含若干气动部件。
B P—制动管控制模块
E R—均衡风缸控制模块
DBTV—空气备ห้องสมุดไป่ตู้三通阀模块 16LRU—16 管控制模块
20LRU—20 管控制模块
BC —制动缸控制模块
PSJB-电源连接盒。
复习题
1 EPCU有哪些模块及其功用？
2 如何利用辅助LED灯查找问题 ？
电子制动阀 －自动制动手柄
自动制动阀控制机车和列车的制动与缓解。自动制动功能 是一种“保压式”，能使制动管在抵抗正常的制动管泄露情况 下保持选定的压力恒定不变。
自动制动手柄的设置： 运转位：制动管进行充风至均衡风缸的定压，列车缓解。 初制动位：最小减压量，列车管减压48.3kPa。 常用制动区：手柄向前移动通过制动区。空气制动力（制 动管减压）增大。

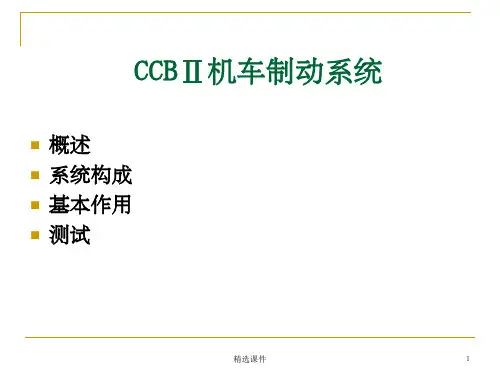

CCBⅡ机车制动系统

CCBⅡ机车制动系统

（2）16控制模块（16CP），提供制动缸控制压力，以及均衡风 缸备份控制
（3）列车管压力控制模块（BPCP），包含列车管中继阀和提 供列车管的投入/切除、补风/非补风作用，并且可以激活紧 急制动
（4）20控制模块（20CP），为重联机车控制提供制动缸平均管 的压力
（5）13控制模块（13CP），包括内部的单缓命令
单缓命令和EBV单独手柄位置，控制本务机车 和重联机车的制动缸平均管压力 制动缸平均管压力与列车管减压量的关系根据 下表的比例 当列车管由14kPa的增压，或者由单缓命令时， 制动缸平均管压力缓解 单独制动手柄从运转位经由制动区到全制动位， 制动缸平均管压力从0升至300kPa 当20CP故障，由16CP控制制动缸压力，制动 缸平均管没有压力
当ERCP控制均衡风缸故障时，16CP也能提供均衡风缸压 力的控制，也就是ER的备份控制
ERCP具有“无火回送”性能，用机械的方式投入，允许列 车管向总风缸充风至250kPa，以限制制动缸的最高压力。 投入和切除位必须标明。
精选课件
25
第二节 系统构成电空控制单元（EPCU）
3. 列车管压力控制模块（BPCP）
精选课件
26
第二节 系统构成电空控制单元（EPCU）
3. 列车管压力控制模块（BPCP）
如果设定列车管压力为非补风时，当自动制动手柄实施制 动， BPCP切断了由总风缸通过中级阀向列车管的供风。 当自动制动手柄追加制动时，列车管切除阀（BPCO）会立 刻投入
重联模式操作下，电源丢失时列车管不减压，列车管保持 在切除模式
BPCP根据来自ERCP的均衡风缸压力，用机械阀控制列车 管的压力。ER/BP中级阀控制列车管的压力跟随均衡风缸 的压力变化
可以测量总风到列车管的空气流量并反映在司机的操作显 示屏LCDM上。反映的流速单位是立方米/每分钟（CMM）， 范围是0～2.5
CCB2制动机课堂培训

CCB2制动机课堂培训

（停放制动后导致的牵引封锁，不属于惩罚制动）。
主要特点和功能
LOGO
所有的惩罚tex紧t 急制动必须将大闸手柄置紧 in
急位60秒以上回her运e 转位才能缓解（速度为0时 起）。
text
所有的惩罚常用制动必须将大闸手柄置抑
in
here 制位1秒以上回运转才能缓解。
主要特点和功能
二、ＣＣBⅡ制动机在风压低于 500KＰa时，制动机不能缓解功 能。
ＣＣＢ制动机控制关系
一、 ＣＣ主要部件网络控制关系：
LOGO
EBV 、EPCU、RIM、IPM之间通过LON网线进行通讯，IPM与 LCDM之间通过RS422数据线进行通讯，TCMS与RIM通过开关 模拟量进行通讯（HXD3型机车）。HXD1C型机车IPM与CCU之 间通过MVB总线通讯。
ＣＣＢⅡ制动机控制关系
LOGO
原理解读：如图： REL缓解电磁阀主要控制作用风缸的保压和排风。即REL得电时，作用风缸缸 通大气减压，失电时保压。APP作用电磁阀主要控制作用风缸充风和保压，即 APP得电时， 作用风缸通总风增压，失电时保压。16CP通过REL缓解电磁阀和 APP作用电磁阀实现对作用风缸压力控制。在缓解后和制动后两个电磁阀均失电， 作用风缸保压。若制动机模式设置在补机状态时，REL缓解电磁阀失电，作用风 缸压力排空。MV16电磁阀（相当于作用风缸的遮断阀），得电时，使得作用风 缸接受REL和APP的控制，进而通过控制BCCP模块，控制制动缸压力；失电时， 作用风缸压力被遮断，从而使作用风缸接受DBTV模块控制。 当单阀手柄侧压时，它控制13#管充风，对DBTV进行控制，通过16CP排空 16#管内的压力，实现机车单缓（该压力由自动制动产生）； 当制动系统断电时，MV16电磁阀失电，16CP模块失去对作用风缸的控制； 系统不失电，MV16电磁阀均得电。 DCV1与DCV2均为变向阀；取自动制动引起的作用管压力16#和单独制动引 起的作用管压力中的最大值。 ELV紧急限压阀（相当于分配阀安全阀）控制作用风缸压力不超过450KPa。 此模块中的BPT列车管压力传感器是用来向IPM传送列管压力信号；如BPCP 模块上的列管压力传感器故障，此压力传感器将代替其功能。
CCB2概述PPT

CCB2概述PPT


(1)换端按钮（停车位置）机车升双弓进行换端操作时使
用。
(2)停放制动按钮 红色按钮为停放制动作用按钮；绿色按 钮为停放制动缓解按钮；施加停放制动：点动红色按钮， 缓解停放制动：点动绿色按钮。
(3)制动压力显示表实时显示总风、列车、前后走行部制 动缸的压力。
(4)电子制动阀 控制列车及机车的制动作用，红丝手柄为
B-II 制动系统控制部分及辅助功能控制部分 集成在空气制动柜中。
34
和谐D3C:
总风缸
空压机、干燥器
空压机、干燥器
基制动装置
空气控制柜
35
总风缸
和谐D3B:
空压机、干燥器
空气控制柜
空压机、干燥器
36
37
CCBII作用示意
FIRE （LCDM）
EBV
ATP超速保护 （ IPM）EM200
10
二、紧急制动的触发方式：
1.自动制动手柄置紧急位； 2.开放车长阀触发紧急制动； 3.按下操纵台紧急按钮触发紧急制动（跳主断）； 4.IPM 触发紧急制动； 5.监控装置触发紧急制动； 6.列车断钩分离触发紧急制动。
11
三、制动系统部件位置图
1.司机室
司机室内安装了一个机车司机室显示模块（LCDM），该模 块在显示牵引信息的同时可显示空气制动数据，同时提供 操纵者操纵制动机的接口。
5
6
7
8
9
一、HXD3B 型电力机车制动控制原则：
7.若司控器和自动制动手柄同时实施动力制动，取 其大值。 8.若单独制动手柄施加的空气制动大于90kPa，机 车将不再施加或切除动力制动；若单独制动阀减压 使空气制动小于60kPa，机车可以施加动力制动或 恢复动力制动。 9.通过功能选择，机车可以实现自动制动手柄、监 控装置、车长阀动作后机车仅执行空气制动的功能 （类似我公司HXD3 型电力机车控制模式）。
CCBII制动系统讲解(克诺尔制动机)ppt课件

CCBII制动系统讲解(克诺尔制动机)ppt课件

块
X-IPM是CCBII制动控制和Locotrol DP系统的中央处理 器。
29
B-IPM Indicator LEDs
POWER -绿色LED表示IPM已加电。如果在IPM得电的情况下，指示 灯熄灭，则很有可能是电源失效。 CPU OK -根据内部看门狗计时器，该绿色LED显示IPM CPU的状况 良好，该LED表示IPM成功通过每15分钟进行一次的自检。
#57
3
DBTV #69
BP
12
BC / DBTV Portions BC Application (Back-up Mode)
M R
From 16 16 Portion
From 20 20 Portion
DBI-1
DCV1
BCCP
# 46 EX
From 13 Portion13
#3 vol
1
6
13
MV13S MV 13S
ERBU
EX
A3 13 T
EX
A1 A2 13 C/O
A1
C1(#60)EX
A3
A2
C2 (#29) EX
MV 13E
Actuating Pipe (13)
EX
A1
A3
A2
EX
TP 13
21
•PSJB-电源连接箱是所有节点以及IPM连接的位于EPCU上的中枢装置。其内部 有向CCBII系统供电的电源（24V)，其表面有使EPCU，EBV，X-IPM和RIM可以 相互连接的插头。
压力由DBTV产生（本机状态），或是由20CP产生（补机状态
）;
同时也是CCBII系统内ERCP备用控制模块;
如果20CP故障，16CP也会响应单独制动阀的制动指令，但此
ccbⅱ制动机课件(hxn5)

ccbⅱ制动机课件(hxn5)

课程目标
通过本课件的学习，学员应能够掌握CCBⅡ制动机的运用和故障处理能力，包括 正确操作制动机、识别和处理常见故障等。同时，学员还应了解CCBⅡ制动机的 发展趋势和未来发展方向，为从事铁路运输工作打下坚实的基础。
02
ccbⅱ制动机概述
ccbⅱ制动机定义
01
CCBⅡ制动机：CCBⅡ制动机是 指由美国通用电气（GE）公司研 制的干线铁路电空制动系统。
液压管路系统
液压泵
将油液从油箱中抽出，通过管路 输送到制动系统。
制动缸及传动装置
将液压油液的压力转化为机械能 ，推动制动缸活塞运动，实现制 动效果。
制动缸及传动装置
制动缸
是制动系统的执行机构，通过活塞运 动推动闸片与车轮贴合，实现制动效 果。
传动装置
包括传动杆、连杆等部件，将制动缸 的机械能传递到闸片，使其与车轮贴 合。
在紧急情况下，如列车脱轨、线路故障等，需要 立即触发紧急制动。
紧急制动操作方法
按照规定的操作方法，迅速、准确地触发紧急制 动，确保列车及时停车。
紧急制动后的处理
在紧急制动触发后，应立即采取措施，如疏散乘 客、通知相关部门等，确保乘客安全。
安全防护措施
防护装置配备
ccbⅱ制动机应配备完善的安全防护装置，如制动缸安全阀、压力 传感器等，确保制动机在异常情况下能够安全停车。
实践性强
课程结合实际案例，对ccbi制动机的故障诊断、 应急处理等方面进行了深入的讲解，提高了学员 的实践操作能力。
教学效果显著
通过本次课程的学习，学员们对ccbi制动机有了 更深入的了解，为今后的工作和学习打下了坚实 的基础。
未来发展趋势预测
技术创新
01
随着科技的不断进步，ccbi制动机将会在技术上不断创新，提
CCBII制动系统讲解克诺尔制动机 ppt课件

CCBII制动系统讲解克诺尔制动机 ppt课件


EX MR ERBU
ERG
90 CU IN VOL
BP
BP Control
ER Portion ER Charging (Automatic BC Release)
APP
REL
MVER
EX
A1 A3
A2
DER CV
C2 DE
(.125)
MRT
V
P
V ERT
P
TP ER
TPMR
DBTV-空气备用三通阀是在CCBII系统诊断有故障后把系统置于空气备用模 式时，控制16号管压力的LRU。DBTV中的重要部件是始终工作的，但是由 于制动系统的微机控制，它的作用是看不到的。
BP LRU ER/BP Reduction BC Application
MR
BPG BPVV
To ER
ER Control
BP
FLT
T
MRT
C1(..332) MV53
TP-BP TP-FL
EX
BPC O
#21 EMV (74V)
MVEM
BP Relay EX
PVEM C3
BP EX
EX
ERCP-均衡风缸控制部分 响应自动制动手柄的动作，均衡风缸压力是BPCP的控制压力。 无火机车装置安装在ERCP上，无火机车塞门安装在ERCP LRU 前端。
16TV
AUX
AR
From BP Portion BP
#57
3
DBTV #69
BP
16CP此LRU为安装在BCCP LRU里的制动缸作用阀提供制动缸控制压 力,压力最大不超过450±15kPa; 在补机状态除了列车管压力降到140kPa以下和总风重联开关 动作以外不再响应列车管的减压; 失电状态下，16CP将把16号管压力排向大气，制动缸的控制 压力由DBTV产生（本机状态），或是由20CP产生（补机状态 ）; 同时也是CCBII系统内ERCP备用控制模块; 如果20CP故障，16CP也会响应单独制动阀的制动指令，但此 指令只能作用于本机。
CCBII制动系统讲解(克诺尔制动机)参考文档

CCBII制动系统讲解(克诺尔制动机)参考文档


紧急位——在此位置，自动制动阀上的机械阀动作，列车管压力排向大气， 触发EPCU中BPCP及机车管路中的紧急排风阀动作，产生紧急制动作用。
Electronic Brake Valve
电子制动阀EBV
单独制动作用位置:
其手柄包括运转位，通过制动区到达全制动位。手柄向前推为制动 作用，向后拉为缓解作用。20CP响应手柄的不同位置，使制动缸 产生作用压力为0~300kPa.当侧压手柄时，13CP工作，可以实现 缓解机车的自动制动作用。
同时在ER备用情况下与16CP共同动作来实现均衡风缸的压力控制。 13控制部分同时对DBTV里的BOBU阀进行控制，来实现备用模式下的单 缓功能。
ERBU (16)
MR ERBU
13
13 LRU BAIL ACTUATED
MV13S MV 13S
ERBU
EX
A3 13 T
EX
A1 A2 13 C/O
EPCU是安装有可替换单元（LRU)的集成模块,每一LRU包括联接其控制 的机车功能的气动元件。对于“智能”LRU，其上也有节点，这些节点包 括连接他们功能的电子装置和软件。
EPCU工作逻辑
自动制动阀→ERCP →均衡风缸→BPCP →列车管→16CP →作用管→BCCP →闸缸
↘ DBTV ↗
单独制动阀→20CP →单独作用管→BCCP →闸缸 ↘13CP →IPM →作用管→大气
DP LEAD - This green LED is an indication that a given locomotive is in Distributed Power LEAD mode . DP REMOTE - This green LED is an indication that a given locomotive is in Distributed Power Remote mode. DP TX A - This amber LED is an indication that a given locomotive is transmitting DP radio messages on Radio A. DP TX B - This amber LED is an indication that a given locomotive is transmitting DP radio messages on Radio B. DP RX - This green LED is an indication that a given locomotive is receiving DP radio messages. DP COMM INT - This red LED is an indication that a given locomotive is experiencing DP radio communication link failure. DATALINK FA - This red LED is an indication that on a given locomotive the IPM is unable to communicate with the locomotive computer (ILC, IFC, ICE etc.) via the LSI (either DP or EAB) RS-422 (HDLC) datalink. NETWORK FA - This red LED is an indication that the LOCOTROL EB or the CCB II system is experiencing internal communication problems (between IPM, EPCU and EBV) over the LON network. EBV FAIL - This red LED is an indication of a failure on the Electronic Brake Valve (EBV) of the LOCOTROL EB/CCB II system. The specific failure could be electronic or pneumatic or both. EPCU FAIL - This red LED is an indication of a failure on the Electro-Pneumatic Control Unit (EPCU) of the LOCOTROL EB/CCB II system. The specific failure could be electronic, pneumatic, or both. EAB BACKUP - This amber LED is an indication that the LOCOTROL EB/CCB II system has activated one of its backup mode of operation for the Electronic Air Brake functionality. For Example, failure of the primary Main Reservoir Transducer (MRT) has occurred and the system has switched to the secondary MRT.
CCBII制动系统讲解(克诺尔制动机)PPT幻灯片课件

CCBII制动系统讲解(克诺尔制动机)PPT幻灯片课件

CCBII制动系统
- CCBII制动机原理
- CCBII制动系统状态设置 - CCBII制动系统的标定 - CCBII制动系统事件记录 - CCBII制动系统常见故障
1
CCBII系统由五个主要部件组成
EPCU- Electro-Pneumatic Control Unit.电空控 制单元 EBV- Electronic Brake Valve电制动阀 LCDM- Locomotive Cab Display Module机车 司机室 显示模块 X-IPM- Integrated Processor Module集成处理 器模块 RIM- Relay Interface Module继电器接口模块
#57
3
DBTV #69
BP
12
BC / DBTV Portions BC Application (Back-up Mode)
M R
From 16 16 Portion
From 20 20 Portion
DBI-1
DCV1
BCCP
# 46 EX
From 13 Portion 13
#3 vol
1
6
2
CCB II - System Description CCBII系统描述
EBV
LCDM Operator Screen LCDM操作屏
X-IPM
RIM
EPCU
BRAKE PIPE 制动管
BALANCE PIPE 均衡管
BRAKE CYLINDERS 制动 缸
74 VDC Power 74VDC 动力
压力由DBTV产生（本机状态），或是由20CP产生（补机状态
）;
同时也是CCBII系统内ERCP备用控制模块;
CCB制动系统软硬件功能介绍课件

CCB制动系统软硬件功能介绍课件

ERCP提供给均衡风缸控制压力。 16CP提供制动缸控制压力，和ER后备控制。 BPCP包括列车管中继阀、并提供BP投入/切除，BP压力补风/不补风，
及紧急动作。 20CP提供给制动缸平均管压力用于制动缸压力在补机上的重联控制。 13CP包括单缓命令压力。
Page 13
CCB II制动机－－EPCU－－非智能LRU
对于CCBII系统，LCDM用于选择空气制 动模式、列车管投入/切除、ER压力设置、 列车管压力补风/不补风、空气制动诊断和 记录、系统状态和报警显示。
Page 10
CCB II制动机－－LCDM
实时显示均衡风缸、列车管、总风缸和制 动缸压力值。
可以实时显示列车管充风流量和空气制动 模式状态。
制动柜
制动柜由以下部件组成：机架、停放制动风缸25l (A13)、塞门 (排水) (A14)、塞门(A24)、测试口 (A73)、控制单元 (EPCU) (B20)、压力传 感器 (B28) 、压力传感器(B30)、压力传感器(B32)、压力传感器 (B34)、停放制动模块 (B40)、处理模块 M-IPM (B46)、继电器接口模 块(B47)、撒砂模块 (F41)、PSW 模块 (P50)、无人警惕模块 (S10)、 辅助压缩机模块 (U43)、控制风缸(U76)、塞门 (排水) (U88)等装置与 车辆一侧压缩空气系统之间通过管路建立气动连接。
EPCU中除了5个智能LRU外还包括3个非智能LRU： BCCP（制动缸控制单元）包括制动缸中继阀。 PSJB（电源盒）包括EPCU电源。 DBTV（DB三通阀）在电子故障时提供空气后备。
Page 14
CCB II制动机－－EPCU－－其他部件
EPCU中另外还包括： 无火装置，运行在无动力机车上由列车管向总风缸充风。 EPCU包括到总风缸和制动缸平均管空气过滤屏，到列车管中继阀的空

CCB2制动系统软、硬件功能介绍ppt课件

Z10.22可以截断转向架 1 上的常用制动器 的压缩空气供给，并给相连 接的压缩空气管路排气。
Z10.23可以截断转向架 2 上的常用制动器 的压缩空气供给，并给相连 接的压缩空气管路排气。
Page 33
制动柜－－Z10
Page 34
.22 截断赛门 .23 截断塞门 .24 止回阀
制动柜－－P50
Page 27
制动柜－－B40
.02 止回阀 .03 脉冲阀 .04 双止回阀 .05 减压阀 .06 二位三通换向阀
Page 28
.07 压力开关 .08 压力传感器 .09 检测套管 .10 旋入式喷嘴 .11 压力开关
制动柜－－F41
撒砂模块 (B01F41) 用来控制和调整撒砂装置 。
Page 19
Hale Waihona Puke CCB II制动机－－EPCU－－20PCP
20管控制单元20CP控制重联 单元的制动缸平均管的压力。
Page 20
CCB II制动机－－EPCU－－13PCP
13CP实现制动缸的单缓功 能。
Page 21
制动柜
制动柜体由KNORR-LCRI联合体总成后提供给公司。
Page 22
Page 17
CCB II制动机－－EPCU－－16CP
16管控制单元16CP根据列车 管的减压量、平均管压力、 单缓指令提供制动缸的预控 压力和均衡风缸后备控制。
Page 18
CCB II制动机－－EPCU－－BPCP
列车管控制单元BPCP从ERCP接收 到均衡风缸的压力变化来控制列车 管的压力，包括列车管中继、列车 管投入/遮断、列车管补风/不补风功 能，它还有产生电子紧急的功能 （电子制动阀EBV机械操纵的冗 余），通过制动显示屏LCDM或流量 表可监测到总风向列车管的流量。

CCBII制动系统讲解(克诺尔制动机)

促进产业链协同发展
制动系统的技术创新将带动整个产业链的协同发展，包括材料、零 部件、装备制造等相关领域。
提升行业竞争力
通过技术创新和改进，提高制动系统的性能和安全性，增强行业的 竞争力，推动行业的快速发展。
引领行业变革
制动系统的技术创新将引领整个行业的变革，推动行业向智能化、绿 色化、高效化的方向发展。
通过摩擦力将动能转化为热能 ，实现列车减速或停车。
与其他制动系统的比较
01
与KB型制动系统相比，CCBII制 动系统具有更高的制动性能和更 稳定的防滑控制。
02
与EP2002型制动系统相比， CCBII制动系统的维护成本较低， 且对环境适应性较强。
03
ccbii制动系统在克诺尔制动机中的应
用
应用场景
在全球范围内，CCBII制动系统的应用 前景广阔，特别是在高速铁路、城市 轨道交通等领域，具有广泛的市场需 求和应用前景。
未来，CCBII制动系统有望与其他智能 技术相结合，实现更加智能化、自动 化的列车制动控制，进一步提高列车 运行的安全性和效率。
THANKS
感谢观看
城市轨道交通
克诺尔CCBII制动系统广泛应用于城市轨道交通车辆，提供可靠的 制动解决方案，确保列车运行安全。
高速铁路
在高速动车组中，克诺尔CCBII制动系统也得到了广泛应用，为列 车提供快速、稳定的制动响应。
货运列车
对于货运列车，克诺尔CCBII制动系统同样适用，满足不同重量和 速度的制动需求。
实际效果与表现
市场前景与发展趋势
市场需求增长
随着轨道交通行业的快速发展，对高性能制 动系统的需求不断增长，市场前景广阔。
技术升级换代
随着技术的不断进步，制动系统将不断升级换代， 提高性能和安全性，满足更高标准的需求。

ccbⅱ制动机课件(hxn5)

ccbⅱ制动机课件(hxn5)日期:目录•ccbⅱ制动机概述•ccbⅱ制动机的部件•ccbⅱ制动机的操作与维护•ccbⅱ制动机的检修与保养•ccbⅱ制动机的发展趋势与展望ccbⅱ制动机概述为机车提供压缩空气，经过压缩后的空气会进入总风缸，为机车提供足够的压力。

空气压缩机部分控制部分制动执行部分负责控制制动机的各种功能，包括制动和缓解等操作。

将控制部分传来的指令转化为实际的制动效果，包括基础制动装置和风缸制动装置等。

030201ccbⅱ制动机的组成当需要缓解时，控制部分会通过控制阀的作用，使制动缸内的压缩空气排出，活塞杆在缓解弹簧的作用下回复原位，闸瓦离开车轮踏面，实现缓解操作。

通过控制压缩空气的流量和压力，实现对机车制动和缓解的操作。

当需要制动时，空气压缩机将压缩空气送入制动缸，推动基础制动装置的活塞杆，使活塞杆移动，进而通过杠杆原理推动闸瓦移动，使闸瓦紧贴车轮踏面，实现制动效果。

ccbⅱ制动机的基本原理设有紧急制动阀在紧急情况下，可以迅速触发紧急制动阀，使机车在最短的时间内实现紧急制动。

制动缸采用双室结构可以更好地分配制动和缓解时的压力，提高制动的平稳性和缓解的迅速性。

采用双阀口式制动阀该阀结构简单，性能稳定，可靠性高，适合于机车的高速制动和缓解操作。

ccbⅱ制动机的特点ccbⅱ制动机的部件空气压缩机是ccbⅱ制动机的重要组成部分，主要作用是产生压缩空气，为整个制动机提供动力源。

空气压缩机概述空气压缩机主要由气缸、曲轴、连杆、活塞、进气阀和排气阀等组成。

空气压缩机的组成空气压缩机具有体积小、重量轻、易维护、可靠性高等优点。

空气压缩机的特点空气压缩机部分制动阀是ccbⅱ制动机的核心部件之一，主要作用是控制列车的制动和缓解操作。

制动阀概述制动阀主要由阀体、阀盖、活塞、弹簧、气路板等组成。

制动阀的组成制动阀在工作时，根据活塞两侧的压力差来控制气路的通断，从而实现列车的制动和缓解操作。

制动阀的工作原理制动阀部分基础制动装置部分基础制动装置概述基础制动装置是ccbⅱ制动机的重要部件之一，主要作用是吸收列车制动时的能量，使列车减速或停车。

克诺尔CCB2制动机课件


自动制动－单缓
补机-运转位
• 补机自动制动手柄用销子固定在“重联位” 单独制动手柄置“运转位”，本务：运转位 • 本务机车制动管充风，16#作用管及20#平 均管压力排空，制动作用缓解。补机（重 联机车）接收制动管压力增高的变化，通 过DBTV模块将16TV作用管排空，同时给 补机副风缸充风；补机响应平均管压力变 化，通过BCCP将制动缸压力排空，补机缓 解。
16CP组成与制动状态
16CP缓解状态
16CP紧急制动状态
20CP模块
• 20CP根据制动管减压量、单独缓解命 令、本机／单机模式下单独制动手柄位 置等信号，产生本务机和补机的制动缸 、平均管压力；平均管控制压力为列车 管减压量的2．5倍；当制动管压力增加 1 4 kPa或者在单独缓解时，平均管压 力缓解。
BPCP组成及缓解状态
BPቤተ መጻሕፍቲ ባይዱP制动状态
BPCP紧急制动状态1
BPCP紧急制动状态2
BPCP紧急制动状态3
16CP控制模块
• 用来产生制动缸的控制压力，其基本功能 类似于分配阀的作用。 • 本机模式下，16号管增加的压力同制动管 减少的压力的比例为2.5：1，并且16号管 增加的压力最大不超过450kPa。 • 在ER控制单元故障情况下，16CP与制动缸 隔离，通过3个电磁阀的动作连接到均衡风 缸, 16CP可以控制均衡风缸的压力。制动 缸的控制压力则由DBTV控制。
13CP组成及工作原理
BCCP模块
• BCCP从16CP或平均管接收到制动缸预控压力 （作用管），产生制动缸压力。 • BCCP属大通道的空气中继阀，它用总风缸作 为供风风源，16号管和平均管作为控制压力， 对机车制动缸进行充风和排风控制。 • 在失电状态下，BCCP会使制动缸通过PVPL与 平均管相连，产生平均管压力。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 在ER控制单元故障情况下，16CP与制动缸 隔离，通过3个电磁阀的动作连接到均衡风 缸, 16CP可以控制均衡风缸的压力。制动 缸的控制压力则由DBTV控制。
16CP组成与制动状态
16CP缓解状态
16CP紧急制动状态
20CP模块
• 20CP根据制动管减压量、单独缓解命 令、本机／单机模式下单独制动手柄位 置等信号，产生本务机和补机的制动缸 、平均管压力；平均管控制压力为列车 管减压量的2．5倍；当制动管压力增加 1 4 kPa或者在单独缓解时，平均管压 力缓解。
CCBⅡ制动机微处理器
• 微处理器（IPM）是CCBII制动机的的中央 处理器。进行各制动功能的软件计算，并 对各部分软件状态进行检测和维护。它处 理所有与制动显示屏（LCDM）有关的接口 任务，并通过LON网络传送制动命令给电 空控制单元（EPCU）。
• 微处理器（IPM）也通过继电器接口模块（ RIM）与机车控制系统（TCMS）和安全装 置（ATP）进行通讯。
20CP组成及制动状态
20CP缓解状态
13CP模块
• 当单独制动手柄侧压时，13CP控制13#管 充风，对DBTV里的BO阀进行控制，排空 16TV作用管的风压；同时制动系统控制 16CP模块中的缓解电磁阀，排空作用风缸 和16#作用管的压力，实现单缓机车制动缸 压力（该压力由自动制动产生）。
• 单独制动手柄侧压-13CP-13号管充风DBTV-16TV作用管减压。
• 同时16CP-允许16号作用管减压；20CP-允 许20号平均管减压
• BCCP-机车制动缸排风缓解，车辆仍保压
自动制动－单缓
补机-运转位
• 补机自动制动手柄用销子固定在“重联位” 单独制动手柄置“运转位”，本务：运转位
BCCP模块组成及工作原理
DBTV模块
• 备用空气制动模块。在16CP故障或者ERCP故障 时工作
• 制动管充风缓解时，DBTV使制动管向EPCU上 的辅助风缸充风。当制动管压力降低时，辅助风 缸通过DBTV向16TV管充风。当产生全制动时， DBTV会使辅助风缸与16TV管和3号风缸压力均 衡，而达到全制动。
均衡风缸控制模块ERCP
• 均衡风缸控制模块ERCP接收来自电子制动 阀的自动制动指令、微处理器以及机车监控 系统的指令来控制机车均衡风缸的压力。
• 能够准确的控制均衡风缸的压力，且具有自 保压功能，如果此模块发生了故障，会自动 由其他模块（16CP）来代替其功能
• 无动力回送装置也集成在均衡风缸控制模块 内部
DBTV模块组成和工作原理
CCBII制动机控制关系
EPCU控制关系
CCBII制动机气路综合作用
►自动制动作用 ►单独制动作用 ►空气备份状态 ►无火回送状态
CCBII制动机气路综合作用
►自动制动作用 自动制动作用，即CCBII制动机的单独 制动手柄位于运转位， 操纵自动制动手柄在运转位或制动区， 观察本机及重联机车的各主要部件的相 互作用关系。
无火回送的空气作用原理同空气备份相同，但
总风缸压力较低，约为220kPa。
自动制动：本机-运转位
• 向全列车初充风、再充风缓解列车制动以 及正常运行。
• 手柄指令-ERCP-均衡风缸（充风到设定值 ）
• BPCP-列车制动管（充风到设定值）
自动制动：本机-运转位
• 手柄指令-ERCP-均衡风缸充风 • BPCP-列车制动管充风 • 16CP/DBTV-作用管排风 • BCCP-机车制动缸排风缓解，车辆副风缸
• 手柄指令-ERCP-均衡风缸排风减压 • BPCP-制动管排风减压（同均衡风缸） • 16CP/DBTV-作用管（16号管/16TV管）充
风 • BCCP-机车制动缸充风制动；车辆副风缸
给车辆制动缸充风，车辆制动电机制动。
自动制动－本机制动位
自动制动－本机紧急位
• 该位置是列车运行过程中需要紧急停车时 所使用的位置。
CCBⅡ制动机继电器接口模块
• 继电器接口模块（RIM）位于机车 制动柜，是微处理器（IPM）与机 车进行通信的继电器接口。
• 信号输入部分包括：由安全装置（ ATP）产生的惩罚制动和紧急制动 ，A/B端司机室操作激活信号，再 生制动投入信号，MREP压力开关 工作状态信号，机车速度信号。
• 信号输出部分包括：紧急制动信号 ，动力切除（PCS）信号，撒砂动 作信号，再生制动切除信号，重联 机车故障信号。
► J3-远程控制用电台连接接口（HXD3机 车无此功能）
► J4-连接继电器接口模块 ► J5-电源输入接口 ► J6-网络接口，连接电空控制单元
（EPCU） ► J7-远程控制接口（HXD3机车无此功能）
CCBⅡ制动机电源箱
• 电源箱PJB是一个变压器 ，他给电空控制单元（ EPCU）和其他可能扩展 的装置提供110V直流电 压，并将机车蓄电池的电 压110V转变成6V直流供 微处理器（IPM）使用。
CCBⅡ制动机电空控制模块
• 电空控制单元(EPCU) 由电空阀和空气阀组成 ，来控制机车空气管路 的压力。它是制动系统 的执行部件，所有电空 阀和空气阀集成到8个 线路可更换模块（ LRU）。 其中5个为智 能型的，相互可通讯
CCBⅡ制动机电空控制模块
BPCP
ERCP
DBTV
16CP
20CP
BCCP 13CP PSJB
组成及缓解状态
制动状态
无动力回送
制动管控制模块BPCP
• 制动管控制模块BPCP接收来自均衡风缸的压力， 由内部BP作用阀响应其变化并使制动管快速的产 生与均衡风缸相同的压力，从而完成列车的制动、 保压和缓解。它的作用相当于中继阀的作用。
• 当发现制动管压力快速下降或接收到来自制动制动 阀、IPM的紧急制动指令，制动管控制模块BPCP 会加快制动管减压产生紧急制动。此作用相当于紧 急阀和电动防风阀的作用。
能。
CCBⅡ制动机简介
• CCBII系统是一套微机控制电空制动系统， • 除紧急制动以外的所有逻辑都是由计算机
控制的。 • 在计算机故障或失电的情况下， CCBII系
统还具有备用气制动功能。该功能由安装 在主气路板上的分配阀实现，它使得机车 在几种故障情况下还能够完成运行。
CCBⅡ制动机控制原则
• 本务机车制动管充风，16#作用管及20#平 均管压力排空，制动作用缓解。补机（重 联机车）接收制动管压力增高的变化，通 过DBTV模块将16TV作用管排空，同时给 补机副风缸充风；补机响应平均管压力变 化，通过BCCP将制动缸压力排空，补机缓 解。
补机-运转位
补机-制动位
本务机车制动管减压，平均管、作用 管增压，机车制动缸充风产生制动作 用。补机接收制动管压力减少的变化， 通过DBTV模块停止制动管给辅助风缸 充风，并将辅助风缸的风压传送到 16TV作用管；补机接收平均管压力增 高的变化，通过BCCP给制动缸充风， 补机制动。
BPCP组成及缓解状态
BPCP制动状态
BPCP紧急制动状态1
BPCP紧急制动状态2
BPCP紧急制动状态3
16CP控制模块
• 用来产生制动缸的控制压力，其基本功能 类似于分配阀的作用。
• 本机模式下，16号管增加的压力同制动管 减少的压力的比例为2.5：1，并且16号管 增加的压力最大不超过450kPa。
LCDM操作屏
EBV X-IPM RIM
BRAKE PIPE 制动管 BALANCE PIPE 平均管
74VDC 电源
网线支持EPCU，EBV和IPM之 间的通信
CCBⅡ制动机电子制动阀
• 电子制动阀是CCBII制动机的人机接口。操作者 通过电子制动阀直接给电控控制单元（EPCU） 发送指令，并通知微处理器（IPM）进行逻辑控 制。
CCBⅡ制动机
►一、概述 ►二、组成及各部件作用 ►三、控制关系与综合作用
CCBⅡ制动机简介
• COMPUTER CONTROL BRAKE • 基于网络的电空制动系统 • 控制准确性高，反应迅速； • 安全性较高； • 部件集成化高，可进行部件的线路更换，
维护简单； • 有自我诊断、故障显示及处理方法提示功
• 电子制动阀采用水平安装结构，自动制动手柄位 于左侧，单独制动手柄位于右侧，中间为手柄位 置指示牌。在EBV内部有一个机械阀，当自动制 动手柄置于紧急制动位时机械阀动作，保证机车 车辆在任何状态下均能产生紧急制动作用。
CCBⅡ制动机电子制动阀
CCBⅡ制动机电子制动阀
• HXD3型电力机车的每一个司机室均装有一 个电子制动阀。当操纵端司机室的制动显 示屏（LCDM）被激活，微处理ቤተ መጻሕፍቲ ባይዱ（IPM） 将激活电子制动阀，操纵者可以用来进行 制动控制；此时非操纵端司机室的电子制 动阀未被激活，也不能送出制动指令。未 被激活电子制动阀的自动制动手柄需用销 子将其锁定在重联位，以免误动作触发紧 急制动，单独制动手柄应置于运转位。
单独制动作用
►本机-运转位 ►本机-制动位 ►补机-制动、缓解位
空气备份
► 当机车制动系统EPCU中ERCP或16CP 模块故障时，制动系统自动转换到 空气模式，使其仍可继续工作。
空气备份－缓解
空气备份－制动
无火回送
机车无动力回送中，由于其空气压缩机停止使
用，此时必须开放机车无动力回送装置。无动力装 置由DE无动力塞门、DER压力调整塞门、C2充风 节流孔、CV单向止回阀等部分组成，集成于ERCP 模块中，连接机车制动管与总风管。当开通无动力 塞门后，制动管内压力空气经E无动力塞门、DER 压力调整塞门、C2充风节流孔、CV单向止回阀将调 整后的空气压力充入总风缸。此时总风缸在机车制 动机系统中相当于车辆的副风缸。
充风，车辆制动机缓解。
自动制动－本机运转位
自动制动－本机制动位
• 该位置是操作列车常用制动，是列车正常 缓慢停车或调整运行速度所使用的位置。
