HXD3型机车常见故障应急处理及常见故障HXD3型机车常见故障应急处理1、升不起弓1、检查升弓气路风压是否高于500Kpa，如低于此值应按一下辅助风泵打风按钮（在控制电器柜上），辅助风泵会一直打风，当风压达到735kpa时，辅助风泵打风停止。
2、检查管路柜内升弓阀是否在升弓位置，此阀门是一个蓝色钥匙，阀门打开时，蓝色钥匙拔不出来，如钥匙能拔下说明升弓阀在断开位置，应将钥匙旋转90度，此时能听得空气流动声音。
3、检查升弓塞门U98，应置于打开位置。
4、检查控制电器柜上的各种电器开关位置(如QA43、QA44)，应置于正常闭合位置，如有跳开现象，请检查确认后，合上开关。
5、将微机显示屏翻到检修状态下信号输入输出画面，在“DI2“菜单下，有关升弓信息的状态。
合升弓开关，观察501（601）、515（615）或514（614）、425颜色，绿色为正常；其中501（601）为电钥匙，515（615）、514（614）为升弓开关前弓和后弓，425为主断接地开关。
如在1端按下前弓开关，501、515、425为绿色，同时514、427为黑色。
427为1端受电弓隔离开关信号。
6、检查主断控制器，将其上面的开关置于“断”位置，如能升起弓，说明主断控制器故障，应予以更换。
7、检查升弓滑板上调压阀是否被关闭。
2、主断合不上1、检查SA75置“正常”位2、检查QS3、QS4、QS10、QS11处于正常位。
3、检查主断气压正常（升弓风缸压力足以保证KP58的信号470合），如气压低则会在牵引/制动画面中显示“主断气路压力低”，检查U94置开启位。
4、检查司控器主手柄处于“0”位。
5、检查两端司机室操纵台上的紧急按钮，应该在弹起位。
6、半自动过分相按钮在正常弹起位。
3、提牵引主手柄，无牵引力1、确认已经升弓、合主断。
2、确认各风机启动完毕。
3、确认停车制动在缓解位，操纵台停车制动红色指示灯应熄灭。
3、确认不在动力切除状态（即1804无电）。
hxd3型电力机车常见故障分析与处理
HXD3型电力机车常见故障有以下几种：
1. 电机故障：可能是电机绕组烧毁、电枢摩擦、轴承磨损或电机过载等原因导致。
处理方法是更换烧损的绕组、更换摩擦的电枢、更换轴承或重新润滑轴承等。
2. 停车制动故障：可能是制动压力不足、制动片磨损或手制动闸磨损等原因导致。
处理方法是更换制动片或手制动闸、调整制动压力等。
3. 供电系统故障：可能是断路器故障、接触不良或电池电量不足等原因导致。
处理方法是更换故障断路器、检查并清理接触面、更换电池等。
4. 车轮故障：可能是轮胎损坏、轮轴弯曲或轮轴承磨损等原因导致。
处理方法是更换轮胎、轮轴或轴承等。
5. 信号系统故障：可能是信号灯损坏、信号线接错或信号系统故障等原因导致。
处理方法是更换损坏信号灯、更正信号线接错或检修信号系统等。
总之，对于HXD3型电力机车常见的故障，要根据具体情况
采取相应的处理方法，确保机车能够正常运行，确保行车安全。

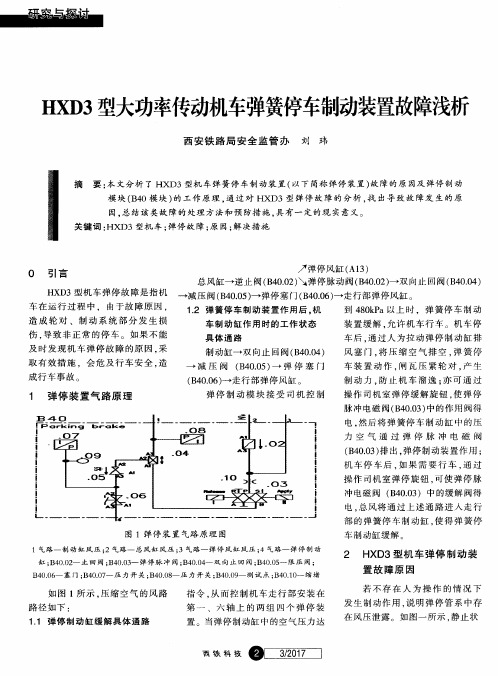

HXD3电力机车制动机的常见故障分析及改进措施的研究背景和研HXD3型电力机车1、6轴加装有UF型复合型制动缸，该型制动缸集成了气动力驱动的带有单向间隙调整器的常用制动缸以及垂直安装的、弹簧力驱动的停放制动缸，具有占用空间小、便于集中控制等优点。
但在实际运用中，因机车弹簧停车制动装置设计、操作等方面存在一些缺陷，频繁发生机车弹簧停车制动装置动作导致运用机车轮对严重擦伤、剥离，多次造成临修、区停，严重影响了机车的正常运用和HXD3型机车轮对使用寿命，已成为影响HXD3型运用安全的一个关键问题。
情况分析：(1)运用机车弹停装置动作均导致1、6轴轮对同一位置擦伤，未及时发现长时间运用后造成区域性剥离，个别机车动轮剥离严重。
如20xx年x月xx日HXD30594机车作为补机运用过程弹停装置动作，乘务员未及时发现，机车1、6轴抱闸从广元南站运行至代家坝站，导致轮对严重剥离。
(2)HXD3型机车弹停装置动作导致轮对擦伤问题主要是作为重联补机运行时发生，当补机停车制动动作后，压力开关信号进入TCMS后仅对补机切除动力，所以司机一般发现较晚。
(3)机车回段检查试验，弹停装置均作用正常。
因无动作记录，无法确定动作时间，无法判断动作原因属设备质量问题、机车运行中由于电磁干扰误动作还是人为误操作造成。
图1HXD30594轮对剥离(4)轮对擦伤、剥离后均需对轮对进行镟修处理，按照《XD3型交流传动电力机车运用保养说明书》规定，车轮镟轮后，同一轴两车轮滚动圆直径之差不大于0.5mm,同一转向架不大于4mm。
频繁的非正常镟修轮对，大大缩减了HXD3型机车轮对的使用寿命，增加了检修成本和工作量。
分析原因：机车弹停装置的动作和缓解是通过机车司机台下方的停放制动扳钮(2位置自复式)控制，由TCMS通过440线获取KP59压力开关动作信号后以状态显示屏“停车制动”LED灯显示弹停装置状态。
当停放制动扳钮转至“制动”位(SA99),制动屏柜B40模块的脉动电磁阀(B40.03.2)动作排风，KP59压力开关监测弹停制动管压力达到3.5bar时动作，440线失电，TCMS切除机车动力，同时494线得电，机车状态显示屏“停车制动”指示红灯亮。
目录特另U提示 (1)一、受电弓升不起的处理 (1)二、主断合不上的处理 (1)三、主断分不开的处理 (2)四、110V充电装置（PSU1、PSU2）故障的处理 (2)五、提牵引主手柄无牵引力的处理 (3)六、主变流器CI故障的处理 (3)七、辅助变流器APU故障的处理 (4)八、油泵故障的处理 (4)九、主变油温高故障的处理 (4)十、水泵故障的处理 (5)十一、牵弓丨风机故障的处理 (5)十二、复合冷却器通风机故障的处理 (5)十三、主回路接地故障的处理 (6)十四、辅助回路接地故障的处理 (6)十五、控制回路接地故障的处理 (6)十六、欠压故障的处理 (6)十七、制动显示屏LCDM 故障的处理 (7)十八、机车发生惩罚制动故障的处理 (7)十九、弹停装置故障的处理 (7)二十、空压机不打风的处理 (8)二^一、警惕装置故障的处理 (8)二十二、弓网故障的处理 (8)HXD型电力机车故障处理特别提示1•故障处理前，必须将主手柄及换向手柄回“ 0”位，断开主断路器。
2. 机车在运行途中断开下列开关或自动开关均会造成机车惩罚制动：⑴电钥匙SA49(50)⑵微机控制1、2自动开关QA41 (42)⑶电空制动自动开关QA55⑷司机控制1、2自动开关QA43(44)⑸机车控制自动开关QA45⑹蓄电池自动开关QA613. 人为断开上述开关后，再重新闭合需要间隔30秒以上。
4. 确认需要断开蓄电池自动开关QA61之前，应正确处理好监控装置一、受电弓升不起的处理故障现象闭合升弓扳键开关SB41(42)，受电弓升不起，网压表及TCMS屏网压表无显示，TCMS 屏升弓标志未立起。
故障处所1. 风压太低。
2. 有关断路器未闭合或跳开。
3. 升弓气路有关塞门关闭。
4. 主断控制器或受电弓故障。
处理方法及分析1. 检查总风缸压力或控制风缸压力不低于480kPa。
若风压低于480kPa,使用辅助压缩机泵风(辅助压缩机泵风按钮SB95在控制电器柜上)，当风压达到735kPa时，辅助压缩机自动停泵。
HXD3型电力机车几类典型故障分析通过分析HXD3型的电力机车具体的运用状况，研究电力机车在运行过程中存在的故障，并且对发生故障的原因完成深入分析，设计与制定相应的改进对策，从而有效提升电力机车运行的安全性与可靠性以及稳定性。
现阶段，HXD3型电力机车故障主要有克若尔干燥器发生大排风问题、蓄能制动设备问题、电力机车撒沙系统故障和电力机车过热问题等，若想有效处理HXD3型电力机车的故障，就一定要进行合理设计与加强生产质量控制，运用先进的技术。
文章主要对HXD3型电力机车的积累典型故障进行了分析。
标签：HXD3型；电力机车；主变流器HXD3型号的电力机车具备较大的功率，操作流程相对简单，而且具备较高的牵引定数，运行时比较稳定、可靠，因此被大批量应用。
HXD3型电力机车在2008年，其牵牵引定数已经达到了额5500t，可是在电力机车的运行过程中，常常会发生许多故障。
因此，对HXD3型机电机车几种典型故障进行分析有着深远意义。
1 HXD3型电力机牵引力通风故障HXD3型电力机车克若尔干燥设备在应用过程中往往出发生干燥器大排风问题，直接影响着电力机车的可靠、稳定运行。
通过对于原因进行研究和分析，其主要是因为克若尔干燥器的生产制造与设计性对精细，因此干燥器的内关路相对比较细，对于排放阀的清洁度有着相对较高的要求，但是我国的空气质量相对较差，难以满足干燥器对于清洁度的需求，往往排放阀都会被垫住，进而导致干燥器发生大排风问题，同时生产制造商并未依据电力机车的设计准则在总风管路中建立最小压力阀，难以实现干燥器发生故障之后有效避免总风缸风的倒灌问题，进而存在安全隐患。
通过在克若尔干燥器中设置0.65MPa压力阀，可以避免克若尔干燥器发生大排风问题。
2 HXD3型电力机车蓄能制动设备问题HXD3型电力机车的蓄能制动设备往往在机车刹闸过后，蓄能制动设备未发挥作用，但是电力机车的缓解之后又会出现蓄能制动器相关动作，进而在一定程度上误导乘务人员，导致发生轮对摩擦。
HXD3型机车常见故障处理办法一、故障处理时的注意事项：1、故障处理前，必须将主手柄和换向手柄回到"零"位，并断开主断路器。
2、机车在处理故障时如断开下列自动开关或再闭合时，均会造成机车产生惩罚制动，运行中将会造成列车停车：如：①电钥匙SA49(50)；②微机控制1、2自动开关QA41（42）；③电空装置自动开关QA55；④司机控制1、2自动开关QA43(44)；⑤机车控制自动开关QA45；⑥蓄电池充电自动开关QA61。
3、人为断开QA61蓄电池自动开关后，再重新闭合时，需要间隔30秒以上。
4、确认需要断开QA61"蓄电池"自动开关之前，应正确处理好监控装置的操作，选择先采取停车，后处理故障的原则执行。
5、机车运行中或机车整备时出现微机屏报故障显示时，可按操纵台左侧的复位按钮进行消除，如果按3次复位按钮故障仍未消失时，【切忌连续多次按复位按钮，如果放电电阻连续多次快速放电，可能会造成变流装置发生火灾，造成严重后果】根据运行情况可将QA61"蓄电池" 自动开关断开30秒，重新合上；若故障仍未消失时，可将对应故障的主变流或辅变流置开放位，待回段后报修处理。
6、微机触摸屏属于精密显示控制元件，具有屏幕显示、触摸操作功能。
随着机车的不断运用，个别机车的触摸屏可能出现触摸失效或黑屏等故障现象，这时就需要对其进行修复，触摸屏如果修复不能成功，说明无法修复，需要更换新的元件。
7、机车使用或整备过程中，可能会出现24V低下故障，多数出现的原因是因为操作触摸屏的间隔时间太短而使其反应不及时，当然也可能有其他原因，这种情况按复位按钮或重启蓄电池可以恢复。
8、个别机车有合主断辅变流工作的同时，牵引风机也启动：这是因为启用了夏季模式的原因，如不需使用该模式，可联系售后服务人员取消夏季模式。
9、机车整备时，常见到检修人员和乘务员的一些不正确操作，主要为：机车断主断时方向手柄不回零位，机车升弓合主断时方向手柄未在零位，类似的操作当时可能没什么异常状况，因为电力机车的核心元件是电气装置，所以时间久了就会影响机车的使用寿命。
HXD3电力机车操作及途中故障应急处理HXD3电力机车操纵要点一、动车前的准备1.按照机车全面检查顺序的要求，对机车进行全面检查，机车技术状态应良好。
2.重点检查机车制动盘、砂箱、炭棒支架安装是否牢固。
3.确认总风缸压力在650kpa以上（压力不足可按下电源柜上的“辅助压缩机”按钮后松开当控制风缸压力达到735KPa辅助压缩机自动停止工作），机车闸缸压力300kpa左右。
4.在闭合上蓄电池开关QA61时，应注意QA59是否跳开，如QA59跳，说明控制回路有接地现象，必须排除故障，机车电钥匙必须在闭合QA61后再插上打到“合”位，以免影响微机控制程序，造成其它故障出现。
5.警惕装置性能试验方法主界面-检修状态—密码000-确认—状态—信号信息—DI2—按压警惕按钮（警惕脚踏开关）—521线绿色显示—装置良好（如下图所示）二、 HXD3检测绝缘检测方法：HXD3机车无车顶绝缘检测装置，可以通过司机操纵台网压表，将感应网压作为判断车顶部绝缘状态的依据，网压表感应网压不低于2－3KV 。
HXD3机车还可以通过微机（TCMS ）显示屏上的原边电压显示判断车顶部绝缘状态。
二、 升弓、合主断、启动空压机1.插入并打开电钥匙，确认制动屏的设置正确。
2.升弓前必须确认控制风缸塞门在开放位，控制风缸压力表显示压力不低于650KPa ，操作台网压表显示的感应网压在2－3KV 左右。
3.将受电弓开关置“后”位，确认受电弓升起（网压表显示网压为19－29KV 左右）。
4.闭合“主断”开关，主断闭合（操纵台 “主断开”灯灭，微机显示屏“主断合”灯亮，APU2开始启动，油泵、水泵、辅助电源装置用通风机等分别开始工作）确认控制电压在110V 左右。
5.将空压机开关置“自动位”总风缸压力不足750kpa 时，空压机启动泵风，压力上升至900kpa 时停止泵风。
将主空气压缩机扳键开关置于“强制压缩”位，空气压缩机1、2起动。
此时，不受总风缸压力继电器控制，待总风缸压力上升至950±20kPa 时，高压安全阀运作，不断排风。
HXD3型电力机车重联制动控制故障对策及建议引言HXD3型电力机车是中国铁路系统中常用的机车车型之一。
重联制动是机车列车组的重要控制方式之一，能够实现列车的稳定制动和提高运行安全性。
然而，重联制动控制故障时常发生，给列车运行带来不安全隐患和延误。
本文将针对HXD3型电力机车重联制动控制故障进行分析，并提出解决方案和改进建议。
重联制动控制故障的类型HXD3型电力机车重联制动控制故障通常分为以下几种类型：1. 制动转换故障制动转换故障是指在重联制动过程中，机车无法顺利实现由制动状态到牵引状态的转换或者由牵引状态到制动状态的转换。
可能的原因包括制动阀门故障、电气传动系统故障等。
2. 制动力不平衡故障制动力不平衡故障是指在重联制动过程中，各个机车制动力的分配不均衡，导致列车制动不稳定。
可能的原因包括制动力传感器故障、制动软件算法不准确等。
3. 制动指令延迟故障制动指令延迟故障是指在重联制动过程中，制动指令的传递和执行存在延迟，导致列车制动响应不及时。
可能的原因包括通信链路延迟、控制系统响应速度慢等。
对策及建议为了解决HXD3型电力机车重联制动控制故障，以下是一些对策和建议：1. 系统故障诊断与监测在机车制动控制系统中加入故障诊断与监测功能，实时监测制动系统的状态，及时发现故障并进行报警。
同时，通过数据分析和模型预测，提前预测可能发生的故障，并采取相应的措施进行修复，以减少故障对列车运行的影响。
2. 增强制动转换逻辑改进制动转换的逻辑控制算法，确保在重联制动过程中，机车可以顺利实现制动状态到牵引状态的转换或者由牵引状态到制动状态的转换。
同时，增加故障检测机制，及时发现制动转换故障，采取相应的复位策略进行修复。
3. 制动力分配优化通过调整制动力分配算法，使各个机车制动力的分配更加均衡，减少制动力不平衡引起的列车制动不稳定现象。
同时，加强对制动力传感器和相关硬件设备的维护，确保其正常工作。
4. 通信链路优化优化通信链路，减少制动指令传递和执行的延迟。
HXD3型电力机车制动机检查及试验
一、制动控制静态试验程序
1、试验前的检查确认
（1）必须设置停车制动或在车轮下放置止轮器以防止机车移动。
（2）机车总风缸风压不小于750kPa；
（3）检查总风缸截断塞门（A24）打开，总风缸4个排水塞门（A12）关闭；
（4）检查制动系统两端列车管塞门（B81）关闭、两端总风管塞门（B80）关闭、两端平均管塞门（BB94）关闭，紧急制动模块上制动缸截断塞门（Z10.22）打开。
（5）确认自动制动阀手柄在【重联】位、单独制动阀在【运转】位。
2、试验操作程序
二、停车制动（蓄能制动）试验
三、制动缸压力指示器试验。
