红外传感器调试方法说明书说明书编号: IRCS-2023引言红外传感器是一种广泛应用于各个领域的传感器，能够通过感知红外辐射并将其转化为可测量的电信号。
本说明书旨在提供红外传感器调试的详细步骤和方法，以确保传感器正常运行，并满足用户需求。
1. 设备准备为了顺利进行红外传感器的调试工作，您需要准备以下设备和材料：- 红外传感器 (型号:XXXX)- 开发板 (型号:YYYY)- 万用表- 电源供应器- 计算机2. 硬件连接在开始调试之前，请确保正确连接以下硬件，并按照如下步骤进行操作：1) 将红外传感器通过导线连接到开发板上的对应引脚，并确保连接稳固。
2) 使用万用表检查传感器的电源和地线连接是否正确、稳定。
3) 确保开发板与计算机通过串口或USB线缆连接，以进行数据传输和调试。
3. 软件配置在进行红外传感器调试之前，需要进行相关的软件配置。
请按照以下步骤进行操作：1) 下载并安装红外传感器驱动程序，以确保计算机能够正确识别和操作传感器。
2) 打开相关调试软件，并选择适当的设置选项。
根据传感器型号和需求，进行参数和模式的配置。
4. 传感器校准在正式使用红外传感器之前，需要对其进行校准以保证测量的准确性和稳定性。
请按照以下步骤进行传感器校准：1) 将红外传感器放置于环境温度和湿度合适的环境中，等待传感器稳定。
2) 使用万用表或计算机软件读取传感器的输出信号。
3) 以标准物体或场景作为参照，通过更改传感器的参数和配置，使传感器输出的数值与标准数值一致或相近。
4) 多次校准，直至传感器输出准确稳定。
5. 功能验证在传感器校准完成后，需要进行功能验证以确保传感器能够正常工作。
请按照以下步骤进行功能验证：1) 将红外传感器放置在待测目标物体或场景前。
2) 观察传感器输出的电信号变化或使用计算机软件分析传感器输出的数据。
3) 验证传感器是否能够准确、稳定地检测目标物体或场景，并输出相应的电信号。
6. 故障排除如果在传感器调试过程中遇到任何问题或异常情况，请参考以下常见故障排除方法：- 检查硬件连接是否正确，确保所有线缆和插头牢固连接。

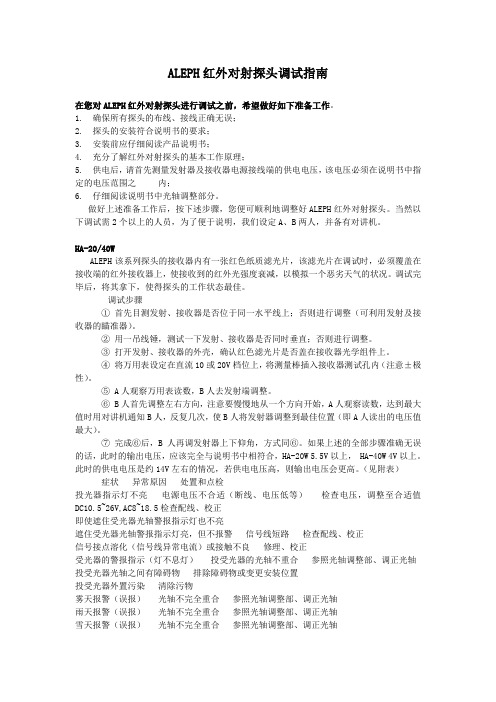

ALEPH红外对射探头调试指南在您对ALEPH红外对射探头进行调试之前，希望做好如下准备工作。
1. 确保所有探头的布线、接线正确无误；2. 探头的安装符合说明书的要求；3. 安装前应仔细阅读产品说明书；4. 充分了解红外对射探头的基本工作原理；5. 供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6. 仔细阅读说明书中光轴调整部分。
做好上述准备工作后，按下述步骤，您便可顺利地调整好ALEPH红外对射探头。
当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。
HA-20/40WALEPH该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。
调试完毕后，将其拿下，使得探头的工作状态最佳。
调试步骤①首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。
②用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。
③打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。
④将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。
⑤ A人观察万用表读数，B人去发射端调整。
⑥ B人首先调整左右方向，注意要慢慢地从一个方向开始，A人观察读数，达到最大值时用对讲机通知B人，反复几次，使B人将发射器调整到最佳位置（即A人读出的电压值最大）。
⑦完成⑥后，B人再调发射器上下仰角，方式同⑥。
如果上述的全部步骤准确无误的话，此时的输出电压，应该完全与说明书中相符合，HA-20W 5.5V以上， HA-40W 4V以上。
此时的供电电压是约14V左右的情况，若供电电压高，则输出电压会更高。
（见附表）症状异常原因处置和点检投光器指示灯不亮电源电压不合适（断线、电压低等）检查电压，调整至合适值DC10.5~26V,AC8~18.5检查配线、校正即使遮住受光器光轴警报指示灯也不亮遮住受光器光轴警报指示灯亮，但不报警信号线短路检查配线、校正信号接点溶化（信号线异常电流）或接触不良修理、校正受光器的警报指示（灯不息灯）投受光器的光轴不重合参照光轴调整部、调正光轴投受光器光轴之间有障碍物排除障碍物或变更安装位置投受光器外置污染清除污物雾天报警（误报）光轴不完全重合参照光轴调整部、调正光轴雨天报警（误报）光轴不完全重合参照光轴调整部、调正光轴雪天报警（误报）光轴不完全重合参照光轴调整部、调正光轴因小动物影响而报警（误报）遮光时间设定过短调整遮光时间设置场所不适变更安装位置ABT-30/60/80/100方法同HA-20/40W的调整方法基本一致；所不同的是，ABT系列的探头没有纸质滤光片。
