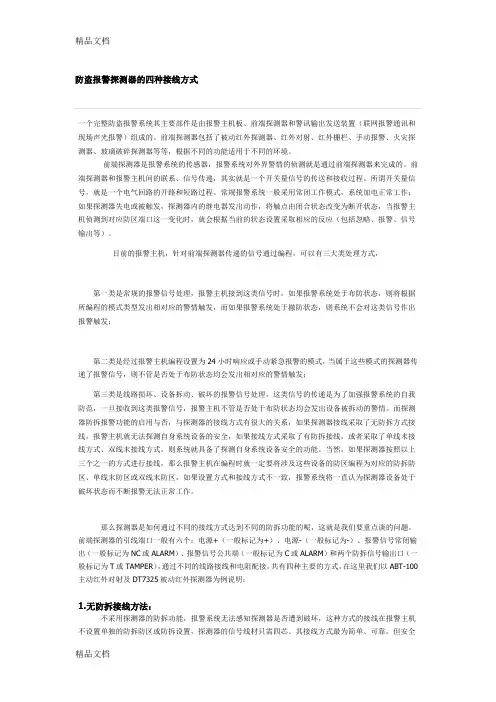

防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件是由报警主机板、前端探测器和警讯输出发送装置（联网报警通讯和现场声光报警）组成的。

前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等，根据不同的功能适用于不同的环境。

前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。

前端探测器和报警主机间的联系、信号传递，其实就是一个开关量信号的传送和接收过程。

所谓开关量信号，就是一个电气回路的开路和短路过程。

常规报警系统一般采用常闭工作模式，系统加电正常工作；如果探测器失电或被触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。

目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式，第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；第二类是经过报警主机编程设置为24小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；第三类是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。

而探测器防拆报警功能的启用与否，与探测器的接线方式有很大的关系，如果探测器接线采取了无防拆方式接线，报警主机就无法探测自身系统设备的安全，如果接线方式采取了有防拆接线，或者采取了单线末接线方式、双线末接线方式，则系统就具备了探测自身系统设备安全的功能。

当然，如果探测器按照以上三个之一的方式进行接线，那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区，如果设置方式和接线方式不一致，报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。

近年来，随着我国国民经济的发展和国家住房制度的改革，人民生活水平的不断提高，居住的环境也发生了巨大的变化，很多的居民的安全防范已不再局限于传统的防盗网。

有业内人士根据十多年金融、机关、高级办公场所、别墅小区的防盗工程经验，总结了以红外互射光栅探测器、红外互射光墙探测器、零话费的报警主机以及三鉴红外探测器组成的“三盾式防范方案”。

三盾式防范方案的基本功能“一盾”在建筑物外围设置变频红外光墙探测器作为第一道红外防线。

贼人还没靠近建筑物就已经报警了。

“二盾”窗户及阳台采用6光束以上的变频红外光栅探测器，将整个窗户和阳台进行严密布控，杜绝盗贼以钻越、跨越、穿越或其他方式通过第二道防线。

“三盾”为室内重点部位，譬如主人房、通道等位置应安装室内防范的红外/双鉴探测器，令盗贼无处循形，保护业主的生命及财产安全。

具体方案如下：1.“三盾式防范方案”的主脑控制设备是AJ-9608FW系列全语音智能报警主机，主机与键盘的分开设计结构，可以在门口、卧室、书房等多个地方安装，方便平时的布防，键盘也能在报警第一时间显示报警的区域防区。

有线与无线的强大兼容，使用遥控器布、撤防更是方便操作。

报警时强大的警音震憾贼人，同时也在第一时间拨打用户的手机号码或者110联网报警中心，在短时间内即时赶到现场，阻止贼人犯罪。

2.“三盾式防范方案”使用防宠物防遮挡的三鉴探测器，对卧室、客厅、书房等房间进行防范，防宠物防遮挡三鉴探测器技术采用了(10.525GHE)多普勒的微波模块，高精度被动红外探测器装置和高智能的能量堆积智能识别芯片组成。

综合感应人与动物的全部信号，有效地防止人为或者宠物引起的误报。

重点财产的地方使用二十四小时针对性保护。

晚上住户都在家中活动，采用了外围布防，在室内用户怎么活动都不会触发报警器。

3.“三盾式防范方案”重点对外围的围墙采取了二十四小时布防。

从安防市面的产品外观与安装的成本来看，此处用变频式红外互射光栅与变频式红外互射光墙最佳。

一、实训目的1. 了解红外对射报警器的基本原理和组成。

2. 掌握红外对射报警器的安装、调试和维护方法。

3. 培养实际操作能力，提高对红外对射报警器在实际应用中的理解和应用水平。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XXX学院电子实验室四、实训内容1. 红外对射报警器的基本原理和组成。

2. 红外对射报警器的安装、调试和维护。

3. 红外对射报警器的实际应用案例分析。

五、实训过程1. 红外对射报警器的基本原理和组成（1）红外对射报警器的工作原理红外对射报警器是一种利用红外线进行探测的报警器。

其基本原理是：当红外线发射器发出的红外光束被遮挡时，接收器接收到的红外光强度会下降，从而触发报警器发出警报。

（2）红外对射报警器的组成红外对射报警器主要由以下几部分组成：- 红外发射器：发射红外光束。

- 红外接收器：接收红外光束。

- 控制电路：对红外光束进行检测，当红外光束被遮挡时，触发报警。

- 报警器：发出警报信号。

2. 红外对射报警器的安装、调试和维护（1）安装1. 根据实际需求，选择合适的红外对射报警器型号。

2. 将红外发射器和接收器安装在相应的位置，确保两者之间的直线距离和角度符合要求。

3. 连接红外发射器和接收器的电源线和信号线。

4. 检查连接是否牢固，确保红外对射报警器正常工作。

（2）调试1. 检查红外发射器和接收器的信号是否正常。

2. 调整红外发射器和接收器的角度，确保红外光束能够覆盖所需的范围。

3. 调整报警器的灵敏度，确保在正常情况下不会误报，同时能够及时触发报警。

（3）维护1. 定期检查红外发射器和接收器的清洁，确保红外光束的传输不受阻碍。

2. 检查连接线的牢固性，确保红外对射报警器正常工作。

3. 检查报警器的灵敏度，确保在异常情况下能够及时触发报警。

3. 红外对射报警器的实际应用案例分析（1）小区安防红外对射报警器在小区安防中有着广泛的应用。

通过在小区围墙、楼道等关键位置安装红外对射报警器，可以有效防止非法入侵，保障居民的生命财产安全。

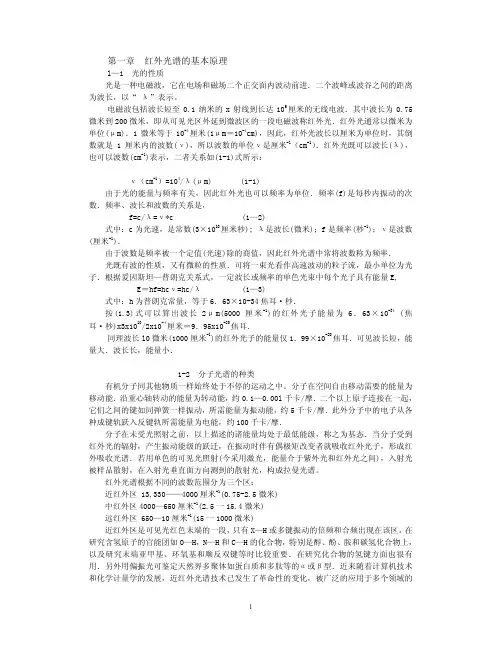

第一章 红外光谱的基本原理l—1 光的性质光是一种电磁波，它在电场和磁场二个正交面内波动前进．二个波峰或波谷之间的距离为波长，以“ λ”表示。

电磁波包括波长短至0.1纳米的x射线到长达106厘米的无线电波．其中波长为0.75微米到200微米，即从可见光区外延到微波区的一段电磁波称红外光．红外光通常以微米为单位(μm)．1微米等于10-4厘米(1μm＝10-4cm)，因此，红外光波长以厘米为单位时，其倒数就是1厘米内的波数(ν)，所以波数的单位ν是厘米-1（cm-1）．红外光既可以波长(λ)，也可以波数(cm-1)表示，二者关系如(1-1)式所示：ν（cm-1）=104/λ(μm) (1-1)由于光的能量与频率有关，因此红外光也可以频率为单位．频率(f)是每秒内振动的次数．频率、波长和波数的关系是，f=c/λ=ν*c (1—2)式中：c为光速，是常数(3×1010厘米秒); λ是波长(微米)；f是频率(秒-1)；ν是波数(厘米-1)．由于波数是频率被一个定值(光速)除的商值，因此红外光谱中常将波数称为频率．光既有波的性质，又有微粒的性质．可将一束光看作高速波动的粒子流，最小单位为光子．根据爱因斯坦—普朗克关系式，一定波长或频率的单色光束中每个光子具有能量E,E＝hf=hcν=hc/λ (1—3)式中：h为普朗克常量，等于6．63×10-34焦耳·秒．按(1.3)式可以算出波长2μm(5000厘米-1)的红外光子能量为6．63×10-34 (焦耳·秒)x3x1010/2x10-4厘米＝9．95x10-20焦耳．同理波长l0微米(1000厘米-1)的红外光子的能量仅1．99×10-20焦耳．可见波长短，能量大．波长长，能量小．1-2 分子光谱的种类有机分子同其他物质一样始终处于不停的运动之中。

分子在空间自由移动需要的能量为移动能．沿重心轴转动的能量为转动能，约0.1—0.00l千卡/摩．二个以上原子连接在一起，它们之间的键如同弹簧一样振动，所需能量为振动能，约5千卡/摩．此外分子中的电子从各种成键轨跃入反键轨所需能量为电能，约100千卡/摩．分子在未受光照射之前，以上描述的诸能量均处于最低能级，称之为基态．当分子受到红外光的辐射，产生振动能级的跃迁，在振动时伴有偶极矩改变者就吸收红外光子，形成红外吸收光谱．若用单色的可见光照射(今采用激光，能量介于紫外光和红外光之间)，入射光被样品散射，在入射光垂直面方向测到的散射光，构成拉曼光谱。

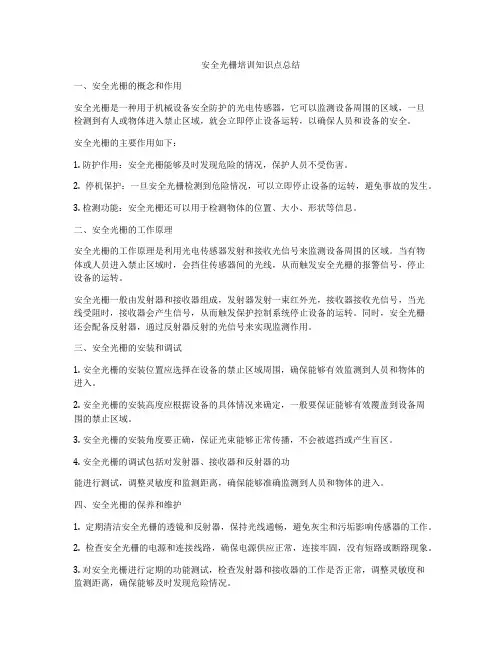

安全光栅培训知识点总结一、安全光栅的概念和作用安全光栅是一种用于机械设备安全防护的光电传感器，它可以监测设备周围的区域，一旦检测到有人或物体进入禁止区域，就会立即停止设备运转，以确保人员和设备的安全。

安全光栅的主要作用如下：1. 防护作用：安全光栅能够及时发现危险的情况，保护人员不受伤害。

2. 停机保护：一旦安全光栅检测到危险情况，可以立即停止设备的运转，避免事故的发生。

3. 检测功能：安全光栅还可以用于检测物体的位置、大小、形状等信息。

二、安全光栅的工作原理安全光栅的工作原理是利用光电传感器发射和接收光信号来监测设备周围的区域。

当有物体或人员进入禁止区域时，会挡住传感器间的光线，从而触发安全光栅的报警信号，停止设备的运转。

安全光栅一般由发射器和接收器组成，发射器发射一束红外光，接收器接收光信号，当光线受阻时，接收器会产生信号，从而触发保护控制系统停止设备的运转。

同时，安全光栅还会配备反射器，通过反射器反射的光信号来实现监测作用。

三、安全光栅的安装和调试1. 安全光栅的安装位置应选择在设备的禁止区域周围，确保能够有效监测到人员和物体的进入。

2. 安全光栅的安装高度应根据设备的具体情况来确定，一般要保证能够有效覆盖到设备周围的禁止区域。

3. 安全光栅的安装角度要正确，保证光束能够正常传播，不会被遮挡或产生盲区。

4. 安全光栅的调试包括对发射器、接收器和反射器的功能进行测试，调整灵敏度和监测距离，确保能够准确监测到人员和物体的进入。

四、安全光栅的保养和维护1. 定期清洁安全光栅的透镜和反射器，保持光线通畅，避免灰尘和污垢影响传感器的工作。

2. 检查安全光栅的电源和连接线路，确保电源供应正常，连接牢固，没有短路或断路现象。

3. 对安全光栅进行定期的功能测试，检查发射器和接收器的工作是否正常，调整灵敏度和监测距离，确保能够及时发现危险情况。

4. 定期检查安全光栅的外观，确保没有损坏或老化的现象，必要时更换损坏的零部件，保证安全光栅的可靠性和稳定性。
