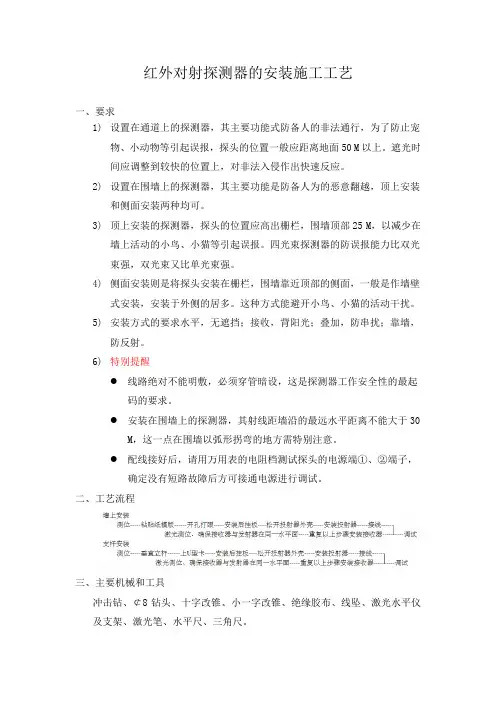

红外对射探测器的安装施工工艺一、要求1)设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
2)设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
3)顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。
四光束探测器的防误报能力比双光束强，双光束又比单光束强。
4)侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。
这种方式能避开小鸟、小猫的活动干扰。
5)安装方式的要求水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。
6)特别提醒线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。
安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30 M，这一点在围墙以弧形拐弯的地方需特别注意。
配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。
二、工艺流程三、主要机械和工具冲击钻、￠8 钻头、十字改锥、小一字改锥、绝缘胶布、线坠、激光水平仪及支架、激光笔、水平尺、三角尺。
四、准备工作/ 作业条件1)安装在所推荐的最长探测距离内；一般实际探测使用距离≤厂方标称值的70%。
2)确保发射器与接收器之间无障碍物，视野清晰。
如果安装在室外，则应确保树木花草等不会干扰到射束。
3)接收器应避免强光直射(如日出或日落) 。
4)不要将探测器安装在移动平面上，或可能出现强烈振动的平面上。
5)支杆安装时，则应使用防水外罩，也不要将探测器安装在可能会浸水的地方，还应避免接触腐蚀性液体。
五、施工做法1)墙面安装①、理想的安装高度= 探测器底部距离地面约0.9 米。
②、选择合适的安装平面。
安装平面应牢固。
每个装置都应垂直安装，不要倾斜。
现在的主动红外线探测器能够支持水平180°全方位转角,仰俯20°以上转角。
③、拧松外壳的安装螺钉，取下发射器的外壳。
④、将纸制模板附在安装表面上，选择￠8 的冲击钻透按照螺丝孔的位置打眼，塞入￠6 的膨胀塑料栓。
⑤、初步拧上4 个安装螺钉，固定后挂板。
不要拧紧这些螺钉，应留有足够的空间，以便挂上发射器。
⑥、在垫片处切一个X 口作为发射器的导线入口。
⑦、将导线拉至探测器后面，并穿过导线入口。
一定要使导线穿过安装支架上的导线通道，以免挤压。
⑧、拧紧安装螺钉时，应将镜片旋转到一边，以免损坏。
将发射器安装在4 颗安装螺钉上，再拧紧。
⑨、重复以上步骤，安装上接收器。
安装时，发射器与接收器一定要对齐。
2)支杆安装①、理想的安装高度=探测器的底部距离地面约0.9 米②、安装支杆应牢固。
每个支杆都应垂直、不倾斜。
支柱有圆形和方形两种，现在方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
支柱的形状可以是"1"字形、"Z" 字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
③、拧松外壳的安装螺钉，取下发射器的外壳。
④、将两个支架的U 形夹具安装在探测器尾部的安装支架上。
⑤、初步拧上4 个安装螺钉，固定后挂板。
不要拧紧这些螺钉，应留有足够的空间，以便挂上发射器。
⑥、在垫片处切一个X 口作为发射器的导线入口。
⑦、将导线拉至探测器后面，并穿过导线入口。
一定要使导线穿过安装支架上的导线通道，以免挤压。
⑧、拧紧安装螺钉时，应将镜片旋转到一边，以免损坏。
将发射器在支架上滑动。
对准后，拧紧U 型夹具。
⑨、重复以上步骤，安装上接收器。
安装时发射器与接收器一定要对齐。
3）连线①、连线完毕，并检查后，再通电。
线缆与线管分别粘贴标签标识。
②、使用下表来确定电源与最后一个装置间导线的最小规格和长度。
下表是以与电源相连的同一条导线上连接一个系统（一个发射器和一个接收器）为基础的。
如果一条导线上连接有一个以上的系统，每种规格导线可允许的长度则会减小，即导线长度除以系统的数量。
③、按下图所示，对接收器和发射器进行连线。
如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。
④、有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。
起防破坏功能，短路、断路都会报警。
千万不要直接接在主机上，否则，厂家不如焊在线路板上了。
4）设置与校准①、精确与正确的校准是保证探测系统高效工作的重要保障。
②、检查发射器的操作灯。
两个红色的上下操作灯都应亮启。
如果没有亮，电源则有问题。
③、检查接收器的操作灯。
报警灯将瞬态亮启。
否则，应屏蔽接收器的两个镜片。
这样则会触发探测器报警，并强制报警灯亮启。
此步骤可确保接收器正常操作。
对于DS462/463/465，在检查报警灯前，应将BYPASS旁路开关（接收器的操作状态）打至OFF位。
④、使用校准灯光可更容易地完成校准。
每个镜片都有两个用于校准的观察孔。
向镜面所对的两个观察孔查看。
镜面中的画面即为镜片中的画面。
⑤、旋转每个镜片（每个系统有4 个），使另一个装置的图像位于镜面的中心（见下图）。
如果太高或太低，则调整垂直微调螺钉，直至图像居中。
⑥、图像居中的调整是保证探测系统高效工作的关键。
使用水平和垂直微调螺钉，使图像正好位于镜面的中心。
⑦、重复此步骤用于校准每一个镜片。
5）微调校准①、仪表读数对提供最大防范边界很重要（见下图）。
建议使用2万欧/ 伏（或更大）直流电压表（或具有高阻抗输入性能的万用表）。
在微调发射器与接收器时，如果出现了最大仪表读数，这时，发射器光束居中，接收器也已对准发射器。
如果探测器没有调校好，则会降低探测系统的探测效果。
②、将仪表读数调至3V~5V直流。
③、将发射器调至最大值。
将仪表接至接收器操作状态校准端子上［见下图（a）］。
将位于上面的校准测试开关打至ON位［见下图（b）］，面的开关打到OFF位（对于DS462/463/465，BYPASS开关应仍位于OFF位）④、屏蔽发射器和接收器下面的镜片。
使用随附的可弯曲隔板卡。
⑤、检查报警灯，此灯应不亮。
如果此灯已亮，则应检查，并使接收器与发射器间视界清晰。
再通过观察孔检查视线调校效果。
⑥、使用水平微调螺钉，前后调整发射器上方的镜片，直到调出仪表的最大读数（一般都在3~4V直流之间）。
⑦、用遮挡85%的隔板遮住同一镜片，观察报警灯（应熄灭）。
如果报警灯亮启，镜片就没有完全对准。
重新调整水平和垂直微调螺钉，直到达到最大电压读数。
然后再用隔板进行测试。
⑧、发射器上面的镜片成功调试后，从下面的镜片移开隔板，再遮住上面的镜片。
将上面的校准开关打到OFF位，下面的开关打至ON位（对于DS462/463/465 ，BYPASS开关应仍位于OFF位）。
⑨、按相同的方法，对发射器的下面镜片进行微调。
再按相同的方法，对接收器进行调校。
调校完成后，则移开隔板，将两个校对开关打至OFF位，再断开仪表连接。
6）环境区分电路（仅对DS462/463/465）①、环境区分电路EDC探测在射束路径范围内，由于雨、雾、雪等或外壳上的灰尘所引起的信号丢失。
②、在4 秒及其以上时间间隔内，信号丢失达到85%时，EDC将会触发EDC灯和EDC继电器。
表示遮挡了部分射束或需要清洗外罩了。
③、EDC一直处于打开状态。
而BYPASS开关将控制与EDC继电器状态相关的报警状态。
如果BYPASS开关处于OFF 位，即使已触发了EDC继电器，系统也将报警。
如果BYPASS开关处于ON位，系统只在未触发EDC继电器时才报警。
如果触发了EDC继电器，系统将不会显示报警。
因此，一定要将EDC与故障回路连接。
每当触发EDC继电器时，都应检查系统。
7）最后检测①、将BYPASS开关（只用于DS462/463/465）打至OFF或ON位。
②、完全屏蔽一射束（先将EDC灯关闭）。
这时，报警灯不应打开（EDC 灯可能会打开）。
如果报警灯亮了，说明另一射束没有对正。
如果需要，应再调校。
③、从一个装置前走过，完全遮住两射束，报警灯应亮启。
④、在接收器与发射器之间多次交叉通过（见下图）。
⑤、放回外罩。
如果安装了报警回路，则应拿起相应的外罩，再进行测试。
防拆开关由安装在外罩内的一块磁铁来触发。
打开外罩，则可触发防拆开关。
⑥、拧紧外罩安装螺钉，固定外罩⑦ 、防区工作状态正常后，应根据设防的要求，用与防范相似的所有可 能尺寸， 形状的物体， 用不同的速度、 不同的方式遮挡探头的光轴， 在报警现场用无线对讲机与控制中心联系， 检验报警情况是否正常， 同时要仔细留心报警主机上有没有闪动或不稳定状态。
以免给报警 系统留下隐患。
8）应用技巧：使用光电探测器进行动态探测时，有几种安装技巧可使系统 更具综合性能。
① 射束交叉重叠 在不同的高度安装多个探测器，形成一面保护墙，只要遮挡一组 射束，即可触发报警 ［见下图（ a ）］ 。
注意：安装系统时，一个 发射器与一个接收器在一面， 这样可减少一个接收器被多个发射 器所覆盖。
可以有两组以上的射束来探测， 就是增加几个接收器， 即一个发射器的射束覆盖两个接收器 ［ 见下图（ b ）］ 。
用发射器与其接收器间的距离除以 20，即为各接收器间的最大间 距。
② 、周界防护 在保护安装区域的内部安全时，最好是在探测区域的四周垂直安 装几对探测器。
这样，侵入者就不会穿过装置间隙而进入区域 （见 下图）。
六、质量标准1）每个设备安装的垂直度 ≤1.5mm 。
2）一对设备的水平度 ≤1.5mm 。
3）探测器的光束被遮挡的持续时间≥（40±10%）ms 时，探测器应产生报警信号；光束被遮挡的持续时间≤（20±10%）ms，探测器不应产生报警信号。
4）交叉安装，一般要求交叉间距要≥ 300 mm，即在至少300 mm以内是二对相邻探测器的公共保护区。
当然二对相邻探测器光束方向要相反。
5）装在围墙顶部，则要求下光束距围墙顶端间距保持（150±10）mm；如安装在围墙外侧，则要求光束距围墙间距保持（175±25）mm。
6）线缆与线管的标签标识结实、明显，不易脱落。
七、注意事项1）测试装有多个发射器和接收器的系统时，应将所有的接收器都通电，但每次只给一个发射器通电。
发射器只应启动它所管辖的接收器。
如果接收器太靠近不同系统的发射器时，即使发射器没有指向它们，它们也会启动。
如果某个接收器由非所属的发射器启动的话，则可通过屏蔽发射器与接收器的边缘来清除信号。
2）使用每个外罩窗口内的电工胶带。
3）被动红外信号会由探测区内的物体反射，从而启动接收器。
