ESPEROM型自动络筒机常见故障分析修订版

络筒机常见故障及维修(一)管纱库不转在正常络纱时，管纱退绕完毕，中探纱装置检测判别并发出信号，驱动传动机构将插纱锭座移向空管输送带并把空纱管踢入输送带，步进电动机通过传动杆使棘轮转动一齿，管纱库转动一定角度，将满纱补入插纱锭座，然后插纱锭座移回到工作位置。

由于棘轮部位被棉绒或回丝缠绕堵塞，使棘爪无法驱使棘轮转动，因此出现纱库不转的故障。

只要将纱库零部件拆下，把棉绒或回丝清除即可恢复正常。

在每周用压缩空气做清洁工作时，只要清洁到位便可防止该故障发生。

(二)管纱频繁被换管装置退下（俗称打纱）在排除管纱集体出现条干不匀的情况下，此故障则是由中探纱装置表面受污失灵造成的，只要将检测表面部分擦干净即可。

经常清洁中探纱装置的检测部分是预防这种故障的最好方法。

(三)剪刀不锋利如果剪刀不锋利不能剪断纱线，那么由小吸嘴吸住的纱线就会在固定吸嘴处折叠成双纱，以致在通过清纱器时被剪断，如此反复数次，造成不能正常生产，并使能耗增加。

维修时将剪刀部分拆下，换一副新的剪刀即可。

不锋利的剪刀不要丢弃，可送往机械维修加工车间（简称机修车间）磨锋利后继续使用。

(四)张力装置运转失常张力装置通过张力盘给纱线提供使当的张力。

张力盘分为加压盘和静止盘。

静止盘是固1/3页定的，加压盘可轴向运动及摆动。

当加压盘内被回丝缠绕时，其运动受阻，致使张力不稳定，卷绕密度不均匀，常出现断头的现象。

维修时要按操作规范拆卸，把回丝等杂物清除干净即可。

图3(五)大吸嘴漏风当大吸嘴处于零位时，用一根纱线放在大吸嘴旁，若纱线被吸入大吸嘴内，则说明大吸嘴漏风。

大吸嘴漏风不仅会造成能源浪费，还会使其他部分气压不足大吸嘴是否吸风由风门上的大吸嘴节能活板决定。

活板打开则大吸嘴吸风，反之则不吸风。

大吸嘴漏风则是由活板被棉绒尘杂嵌塞而闭合不严引起的，因此，在维修时要将风门拆下，将棉绒尘杂清理干净，并取下驱使活板打开的气缸活塞，涂抹密封油脂，以达到密封和润滑的作用。

风门安装完毕，要再次用纱线检查是否真的不漏气了，确保修一个好一个。

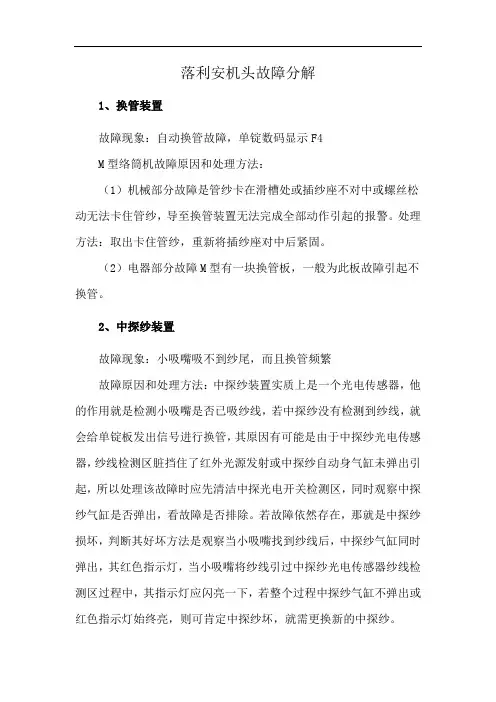

落利安机头故障分解
1、换管装置
故障现象：自动换管故障，单锭数码显示F4
M型络筒机故障原因和处理方法：
（1）机械部分故障是管纱卡在滑槽处或插纱座不对中或螺丝松动无法卡住管纱，导至换管装置无法完成全部动作引起的报警。

处理方法：取出卡住管纱，重新将插纱座对中后紧固。

（2）电器部分故障M型有一块换管板，一般为此板故障引起不换管。

2、中探纱装置
故障现象：小吸嘴吸不到纱尾，而且换管频繁
故障原因和处理方法：中探纱装置实质上是一个光电传感器，他的作用就是检测小吸嘴是否已吸纱线，若中探纱没有检测到纱线，就会给单锭板发出信号进行换管，其原因有可能是由于中探纱光电传感器，纱线检测区脏挡住了红外光源发射或中探纱自动身气缸未弹出引起，所以处理该故障时应先清洁中探光电开关检测区，同时观察中探纱气缸是否弹出，看故障是否排除。

若故障依然存在，那就是中探纱损坏，判断其好坏方法是观察当小吸嘴找到纱线后，中探纱气缸同时弹出，其红色指示灯，当小吸嘴将纱线引过中探纱光电传感器纱线检测区过程中，其指示灯应闪亮一下，若整个过程中探纱气缸不弹出或红色指示灯始终亮，则可肯定中探纱坏，就需更换新的中探纱。

3、大小吸嘴
故障现象：经常找不到纱尾次数多或单锭数码显示F5或F6。

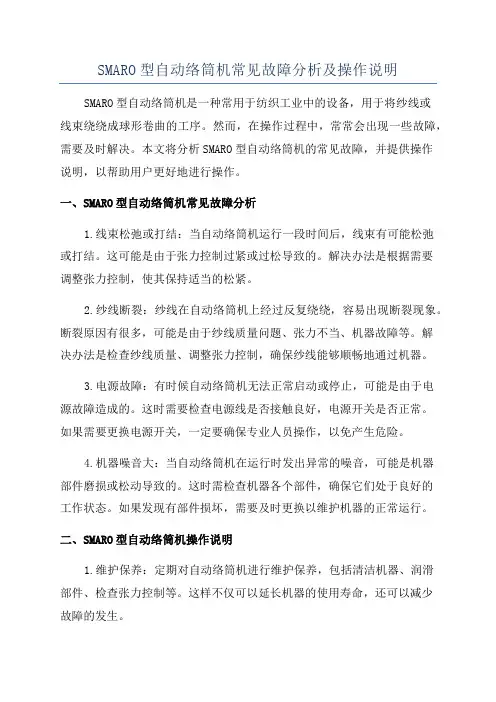

SMARO型自动络筒机常见故障分析及操作说明一、轴承损坏1.问题分析：轴承损坏可能导致机器运行时发生异响或转动不灵活。

2.解决方案：a.停机后，拆下轴承，并用专用清洗剂清洗干净。

b.检查轴承是否有裂纹或变形，如有，则需要更换新的轴承。

c.使用润滑脂对轴承进行润滑。

二、电动机无响应1.问题分析：电动机无响应可能是电源异常或电机本身故障导致的。

2.解决方案：a.检查电源是否正常供电。

b.检查电缆连接是否良好，确保电机和电源之间连接紧固。

三、织带打结1.问题分析：织带打结可能是由于缠绕不均匀或张力不稳定导致的。

2.解决方案：a.检查织带是否均匀缠绕在织带盘上，如不均匀，则使用织带引导器将织带引导到正确位置。

b.检查织带张力是否稳定，如不稳定，则调节织带张力装置，使织带张力保持在适宜的范围内。

四、误码1.问题分析：误码可能是由于织带受损或纱线绞合不良导致的。

2.解决方案：a.检查织带是否有损坏现象，如有，则更换新的织带。

b.检查纱线绞合是否规整，如不规整，则调整绞合装置，使纱线绞合更加紧密。

操作说明：1.开机前，检查设备连接是否牢固，电源是否正常供电。

2.启动设备，并调整合适的织带张力，保持织带匀称缠绕在织带盘上。

3.监控机器运行情况，及时发现异常情况，并根据故障分析及解决方案进行维修或调整。

4.操作结束后，将设备断电，并进行清洁和维护工作，保持设备的良好状态。

以上是SMARO型自动络筒机常见故障分析及操作说明。

在日常使用中，及时发现并解决故障问题，保证设备的正常运行，提高生产效率。

同时，严格按照操作说明进行操作，确保人员的安全和设备的正常运转。

Espero—M型自动络筒机的维修与管理Espero?M型自动络筒机的维修与管理目录摘要 4引言 5第一章ESPERO-M型自动络筒机介绍 61.ESPERO-M型自动络筒机介绍 62.ESPERO-M型自动络筒机优点 63.ESPERO-M/L 技术特点概述: 7第二章Espero?M型自动络筒机捻接器工艺参数对结头质量的影响9 1 Espero--M型自动络筒机490L型捻接器工作原理92捻接试验质量分析102.1CJ9.7tex、C18.2tex、Modal、14.8tex Z捻纱线在不同的工艺参数下的结头强力与原纱强力的对比102.2捻接区长度12第三章 ESPERO-M 型自动络筒机常见故障分析131.单锭常见故障分析131.1在线功能报警故障分析: 131.2非在线功能报警故障分析: 142、机头常见故障分析: 162.1在线功能报警故障分析: 162.2非在线功能报警故障分析: 183.电气装置及其典型故障分析20第四章Savio Espero-- M型自动络筒机维修管理241设备状态计划维修241.1状态计划维修方式 241.2培养维修人员充分利用PC显示屏241.3状态计划维修方式的优缺点252工艺参数的管理253运转操作管理274技术改造274.1加装插纱座圆盘托纱板274.2增加倒筒装置28第五章自动络筒机的技术发展探讨 291筒纱均匀,密度均匀且可控292筒纱长度精度的要求 303适应各种不同纱线的络纱304络筒工艺实现低回丝消耗31第六章全文总结与展望326.1小结326.2全文展望32参考文献: 33致谢34摘要摘要:通过实践,总结了对于Espero?M型自动络筒机而言状态计划维修较周期计划维修更为合理,同时总结了在工艺和操作管理上的经验。

分析了Espero?M型自动络筒机捻接器在不同的工艺下对纱线结头质量的影响,总结了使用该种捻接器应注意的事项,介绍自动络筒机槽筒表面修复和常见故障分析以及Espero?M型自动络筒机的性能参数和优点,这些都是我在工作实习中才碰到的,以前在学校从未涉及到。

SMARO自动络筒机常见问题处理方法一、捻结次数多的的原因1、捻结效果不好a捻结器调整不到位 b捻结腔里有飞花c捻结器内某部位磨损 d送纱杆送纱不到位2、剪刀不剪a剪刀拉杆脱落b供气管路折或断裂d主板有问题e活塞唇形密封圈磨损c电磁阀或主板到电磁阀间的通讯扁平线有问题3、防辫杆不动a防辫里摆杆断裂b供气管路折或断裂c电磁阀或通讯扁平线有问题d主板有问题e 活塞唇形密封圈磨损f防辫里螺丝松动或弹簧脱落4、大吸嘴周围有毛刺造成的送偏纱或位置调整的不对5、捕纱器被堵（需要挡车工即使清理）6、送纱杆位置不对送纱不到位7、张力盘脱落或缠回丝使张力盘不能正常打开闭合8、管纱质量不好二、筒纱吸嘴吸纱次数多的原因1、大吸嘴与筒纱距离太大2、捻结次数过多3、筒纱断头支臂不抬起a、大端轮皮圈磨损造漏气造成刹车失灵b、供气管路折或断裂c、电磁阀或通讯扁平线有问题d、主板有问题三、管纱切疵多的原因a、管纱的质量不好b、检测头的检测槽里有回丝c、捕纱器被堵d、压缩气里含水或油四、产生网纱的原因1、大吸嘴与筒纱距离太近2、张力盘卡死不能正常转动或打开闭合3、防辫动作是否正常4、纸管不圆或不同心5、检查管纱是否在气圈破裂器的中心6、大小端轮是否转动灵活7、支臂调整是否到位8、支臂平衡汽缸活塞过紧9、检查支臂上螺丝、挡圈有无松动10、驱动器有问题11 检查槽筒或更换槽筒电机五、预清纱打不开的原因1、预清纱两个固定螺丝松动2、预清纱进气孔的o形密封圈损坏或没有3、预清纱弹簧脱落或螺丝松动电磁阀或主板到电磁阀扁平线有问题4、主板问题六、单锭往外打纱原因1、小吸嘴没吸风或吸力很小，处理方法检查吸嘴里与白色弯头处有没堵塞2、小吸嘴节气器处关闭不严a平板太脏 b弹簧断裂3、检查吸嘴与凸轮的位置，调到让吸嘴下去打开时不要有死点4、预清纱间隙调整太小5、小吸嘴上下不灵活易与交纱杆打架6、机台后面有外力风，会使纱线断头时把线头吹跑7、检查纱路有无毛刺七、出现以下几点可以先尝试给单锭断电一会重新启动1、出现槽筒空转一直不停4、单锭没有正常络纱时，张力盘一直转5、单锭不能正常运转时，单锭指示灯不亮（确保单锭24V旋钮开关开着情况下）6、检测头指示灯报警，亮红灯时，用手按住红灯3S钟松开后，不能复位的，断电重新启动试试7、单锭板与驱动器CAN通讯故障时，断电把网口线重新插一下八、紧急情况断电重新启动步骤如要是紧急情况下，按下机头前面的蘑菇形紧急停机按钮，关停机器。

ESPERO－M 型自动络筒机常见故障分析一、机头常见故障分析：（一）在线功能报警故障分析：1 吸风电机阻抗（Suction motor impedance）：A、如果KM3交流接触器不动作：（1）辅助线路133号~ 112号没有110VAC电压，I/0板有故障（133输出端无信号）；（2）KM3交流接触器故障；（3）KM3线圈断路；（4）FU4熔断。

B、如果KM3交流接触器吸合半秒后断开：（1）辅助线路218号~ 201号24VDC信号反馈线路有故障，I/0板有故障（218输入端无信号）；（2）218输入线断路。

C、电抗器L 3有故障。

2 吸风电机（Suction motor）：A、如果KM4交流接触器不动作：（1）辅助线路131号~ 112号没有110VAC电压，I/0板有故障（131输出端无信号）；（2）KM4交流接触器故障；（3）KM4线圈断路；（4）FU4熔断。

B、如果KM4交流接触器吸合半秒后断开：（1）辅助线路217号~ 201号24VDC信号反馈线路有故障，I/0板有故障（217输入端无信号）；（2）217输入线断路。

C、11 KW或13KW主风机过载，FR4热保护继电器断开。

3 循环轴电机（Cycle motor）：A、如果KM5交流接触器不动作：（1）辅助线路120号~ 112号没有110VAC电压，I/0板有故障（120输出端无信号）；（2）KM5交流接触器故障；（3）KM5线圈断路；B、如果KM5交流接触器吸合半秒后断开：（1）辅助线路210号~ 201号24VDC信号反馈线路有故障，I/0板有故障（210输入端无信号）；（2）210输入线断路。

C、循环轴电机过载，FR5热继电器断开，QM 1 热保护开关断开。

4 24 VAC（24 VAC Supply）：A、如果KM19交流接触器不动作：（1）辅助线路134号~ 112号没有110VAC电压，I/0板有故障（134输出端无信号）；（2）KM19交流接触器故障；（3）KM19线圈断路；（4）FU19保险丝熔断。

自动络筒机S M A R O型自动络筒机常见故障分析机头常见故障分析:一.直流电源故障:1.先测一下交流380V变110V变压器有没有电压.2.检查主电路线有无虚接的地方：从接线板X1—变压器T1—中间继电器—交流接触器K M3—直流电源箱.3.中间继电器K A I触点接触不良,也会导致频繁报直流电源.4.接触器K M3辅助点和主触点接触不良也会报警.5.直流电源箱本身问题.6.直流电源箱有过压过流温度检测，缺相等诸多保护直流电源分析图上位机设置时要注意注意：参数设定完按确定上方会出现：数据正在处理中请稍后⏹——备用信号灯⏹——风门气阀动作指示灯该信号灯用来指示风门是否打开。

当大吸嘴向上运动到槽筒处，槽筒开始倒转，此时风门将打开，该信号灯将变亮，大吸嘴开始吸纱，吸到纱线后，大吸嘴将返回到捻接位置，等待捻接器的捻接，捻接完成后，风门将关闭，此时信号灯将熄灭。

在单锭正常绕纱过程中，该信号灯始终熄灭。

⏹——预清纱器气阀动作指示灯该信号灯用来指示预清纱器是否打开。

当小吸嘴向下吸管纱时，预清纱器将打开，此时该信号灯将变亮，捻接完成后预清纱器将闭合，该信号灯也将熄灭。

在单锭正常绕纱过程中，该信号灯始终熄灭。

⏹D811——中探知和预清纱器清洁气阀指示灯该信号灯亮指示正在对预清纱器和中探知进行清洁。

在每次捻接循环过程中,都要对预清纱器和中探知进行一次清洁,在单锭正常绕纱过程中，该信号灯始终熄灭。

⏹D814——剪刀气阀动作指示灯该信号灯用来指示剪刀是否动作。

剪刀切纱时，此时该信号灯亮，然后剪刀又回到它原来的位置，该信号灯也熄灭。

在单锭正常绕纱过程中，该信号灯始终熄灭。

⏹D803——清纱器清洁气阀指示灯该信号灯用来指示清纱器清洁是否进行。

当清纱器由于纱疵而切纱时，小吸嘴将向下吸取新的管纱，此时清纱器将进行自清洁，该信号灯也将变亮，清洁完成后，信号灯将熄灭。

在单锭正常绕纱过程中，该信号灯始终熄灭。

⏹D810——支臂气阀动作指示灯该信号灯用来指示支臂是否抬起。
