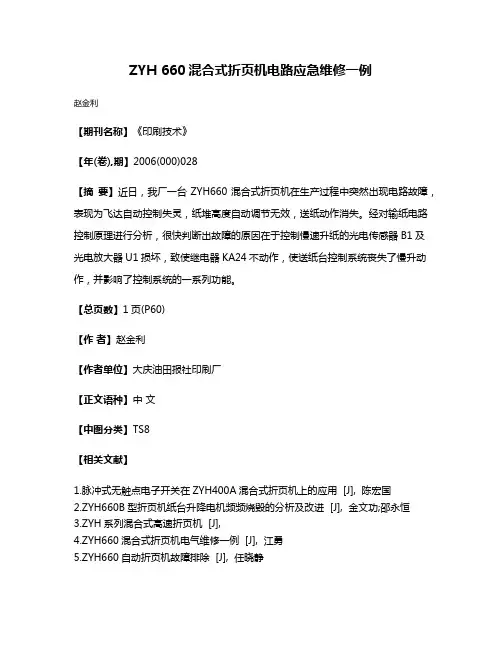

ZYH 660混合式折页机电路应急维修一例
赵金利
【期刊名称】《印刷技术》
【年(卷),期】2006(000)028
【摘要】近日，我厂一台ZYH660混合式折页机在生产过程中突然出现电路故障，表现为飞达自动控制失灵，纸堆高度自动调节无效，送纸动作消失。
经对输纸电路控制原理进行分析，很快判断出故障的原因在于控制慢速升纸的光电传感器B1及光电放大器U1损坏，致使继电器KA24不动作，使送纸台控制系统丧失了慢升动作，并影响了控制系统的一系列功能。
【总页数】1页(P60)
【作者】赵金利
【作者单位】大庆油田报社印刷厂
【正文语种】中文
【中图分类】TS8
【相关文献】
1.脉冲式无触点电子开关在ZYH400A混合式折页机上的应用 [J], 陈宏国
2.ZYH660B型折页机纸台升降电机频频烧毁的分析及改进 [J], 金文功;邵永恒
3.ZYH系列混合式高速折页机 [J],
4.ZYH660混合式折页机电气维修一例 [J], 江勇
5.ZYH660自动折页机故障排除 [J], 任晓静
因版权原因，仅展示原文概要，查看原文内容请购买。
书山有路勤为径；学海无涯苦作舟折页机的故障原因及排除方法1．输纸出现双张或多张。
①原因：挡纸毛刷过低或伸进纸堆过多，使得纸张不能被充分吹松。
排除方法：依操作和定位要求，将毛刷调到正确位置，并使纸张吹松。
②原因：分纸吸嘴风力不足，松纸吹嘴高低不适当。
排除方法：可将吸风力（量）依纸张性质及要求适当加大；松纸吹嘴依定位要求，将纸堆表面6张左右纸吹松即可。
③原因：纸张较薄而吸风量过大，将第一张下面的纸张带起。
排除方法：适当减小吸风量或将橡皮吸嘴调换成适合薄纸张需要的吸力较小的皮圈吸嘴。
④原因：纸张吹不松或纸边有粘连现象。
排除方法：依纸质将吹嘴风量调到使纸张吹松的标准程度；纸堆高度与工作正常要求适当，其相隔时间不易过长；检查纸堆四边是否有粘物存在并排除使其松散正常工作。
⑤原因：纸堆前边过高。
排除方法：降低纸堆前边的高度或用加木楔方法，使纸堆后边的低位部分加高与前边高度一致。
2．输纸歪斜或断张（即漏张）。
①原因：分纸吸嘴及递纸辊吸风量不足，造成漏张。
排除方法：依纸质适当加大分纸吸嘴及递纸辊的风量或更换风量较大的大圈橡皮吸嘴。
②原因：分纸吸嘴和递纸辊吸嘴与纸张接触不好，吸嘴吸纸面与纸面不平行。
排除方法：对纸张的表面平整程度和分纸、递纸吸嘴的协调配合进行正确调整。
③原因：像皮吸嘴沾有墨块或磨损漏气；吸嘴或气路被纸屑或油垢阻塞，造成纸张在输送中时而歪斜时而漏张。
排除方法：经常检查和保持橡皮吸嘴及气路的清洁，随时清洗以保证气路的畅通；橡皮吸嘴若磨损漏气要及时更换。
④原因：纸堆不平整，造成吸纸困难，使纸张送出后歪斜。
排除方法：装纸要平整。
⑤原因：纸堆前边风量不足，使纸张前进有困难或送不出而造成纸张歪斜。
排除方法：依纸质适当加大压脚吹嘴风量和增加前排吹嘴。
⑥原因：压纸专注下一代成长，为了孩子。

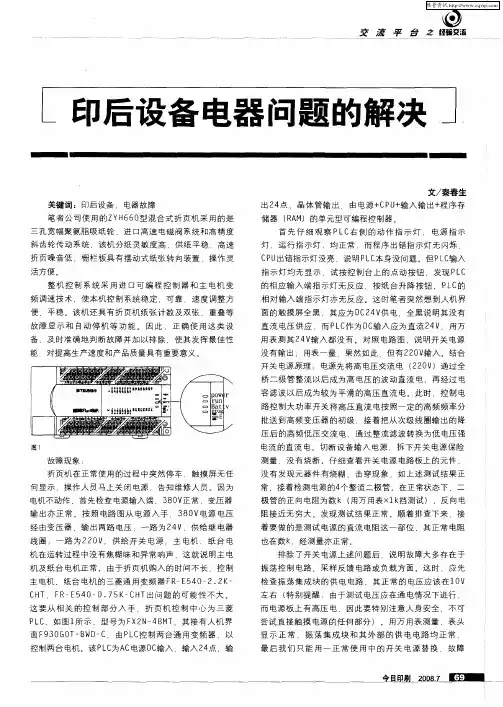

书山有路勤为径；学海无涯苦作舟折页机常见故障及解决方案整机控制系统采用进口可编程控制器和主电机变频调速技术，使本机控制系统稳定、可靠，速度调整方便、平稳。
该机还具有折页机纸张计数及双张、重叠等故障显示和自动停机等功能。
因此，正确使用这类设备，及时准确地判断故障并加以排除，使其发挥最佳性能，对提高生产速度和产品质量具有重要意义。
故障现象：折页机在正常使用的过程中突然停车，触摸屏无任何显示，操作人员马上关闭电源，告知维修人员。
因为电机不动作，首先检查电源输入端，380V正常，变压器输出亦正常。
按照电路图从电源入手，380V电源电压经由变压器，输出两路电压：一路为24V，供给继电器线圈；一路为220V，供给开关电源，主电机、纸台电机在运转过程中没有焦糊味和异常响声，这就说明主电机及纸台电机正常。
由于折页机购入的时间不长，控制主电机、纸台电机的三菱通用变频器FR-E540-2.2K-CHT、FR-E540-0.75K-CHT出问题的可能性不大。
这要从相关的控制部分入手，折页机控制中心为三菱PLC，如图1所示，型号为FX2N-48MT，其接有人机界面F930GOT-BWD-C，由PLC控制两台通用变频器，以控制两台电机。
该PLC 为AC电源DC输入，输入24点、输出24点、晶体管输出，由电源+CPU+ 输入输出+程序存储器（RAM）的单元型可编程控制器。
首先仔细观察PLC右侧的动作指示灯、电源指示灯、运行指示灯，均正常，而程序出错指示灯无闪烁，CPU出错指示灯没亮，说明PLC本身没问题。
但PLC输入指示灯均无显示，试按控制台上的点动按钮，发现PLC的相应输入端指示灯无反应，按纸台升降按钮，PLC的相对输入端指专注下一代成长，为了孩子。
折页机七种故障原因及排除方法编辑：oa161商务办公网1．输纸呈现双张或多张。
①缘由：挡纸毛刷过低或伸进纸堆过多，使得纸张不能被充沛吹松。
扫除办法：依操作和定位需求，将毛刷调到正确方位，并使纸张吹松。
②缘由：分纸吸嘴风力缺乏，松纸吹嘴凹凸不恰当。
扫除办法：可将吸风力（量）依纸张性质及需求恰当加大；松纸吹嘴依定位需求，将纸堆外表6张左右纸吹松即可。
③缘由：纸张较薄而吸风量过大，将第一张下面的纸张带起。
扫除办法：恰当减小吸风量或将橡皮吸嘴调换成合适薄纸张需求的吸力较小的皮圈吸嘴。
④缘由：纸张吹不松或纸边有粘连表象。
扫除办法：依纸质将吹嘴风量调到使纸张吹松的规范程度；纸堆高度与作业正常需求恰当，其相隔时刻不易过长；查看纸堆四边是不是有粘物存在并扫除使其松懈正常作业。
⑤缘由：纸堆前边过高。
扫除办法：下降纸堆前边的高度或用加木楔办法，使纸堆后边的低位有些加高与前边高度共同。
2．折页机倾斜或断张（即漏张）。
①缘由：分纸吸嘴及递纸辊吸风量缺乏，形成漏张。
扫除办法：依纸质恰当加大分纸吸嘴及递纸辊的风量或替换风量较大的大圈橡皮吸嘴。
②缘由：分纸吸嘴和递纸辊吸嘴与纸张触摸欠好，吸嘴吸纸面与纸面不平行。
扫除办法：对纸张的外表平坦程度和分纸、递纸吸嘴的和谐合作进行正确调整。
③缘由：像皮吸嘴沾有墨块或磨损漏气；吸嘴或气路被纸屑或油垢堵塞，形成纸张在运送中时而倾斜时而漏张。
扫除办法：常常查看和坚持橡皮吸嘴及气路的清洁，随时清洁以确保气路的疏通；橡皮吸嘴若磨损漏气要及时替换。
④缘由：纸堆不平坦，形成吸纸艰难，使纸张送出后倾斜。
扫除办法：装纸要平坦。
⑤缘由：纸堆前边风量缺乏，使纸张行进有艰难或送不出而形成纸张倾斜。
扫除办法：依纸质恰当加大压脚吹嘴风量和添加前排吹嘴。
⑥缘由：压纸辊压力轻重不共同，传送带松紧不妥，某些压纸球（或轮）压力不等所形成的纸张进入送纸轴后倾斜表象。
扫除办法：依据纸质，依操作定位需求正确调定其方位。
3．页张码不整齐。
书山有路勤为径；学海无涯苦作舟

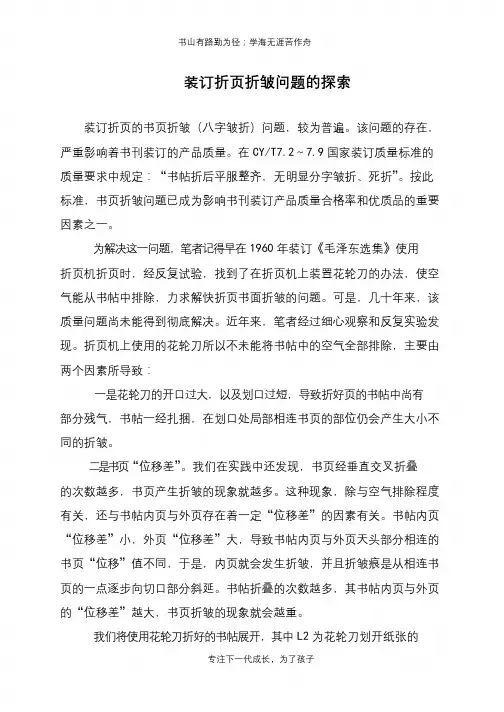

装订折页折皱问题的探索
装订折页的书页折皱（八字皱折）问题，较为普遍。
该问题的存在，严重影响着书刊装订的产品质量。
在CY/T7.2～7.9国家装订质量标准的质量要求中规定：“书帖折后平服整齐，无明显分字皱折、死折”。
按此
标准，书页折皱问题已成为影响书刊装订产品质量合格率和优质品的重要因素之一。
为解决这一问题，笔者记得早在1960年装订《毛泽东选集》使用
折页机折页时，经反复试验，找到了在折页机上装置花轮刀的办法，使空气能从书帖中排除，力求解快折页书面折皱的问题。
可是，几十年来，该质量问题尚未能得到彻底解决。
近年来，笔者经过细心观察和反复实验发现。
折页机上使用的花轮刀所以不未能将书帖中的空气全部排除，主要由两个因素所导致：
一是花轮刀的开口过大，以及划口过短，导致折好页的书帖中尚有
部分残气，书帖一经扎捆，在划口处局部相连书页的部位仍会产生大小不同的折皱。
二是书页“位移差”。
我们在实践中还发现，书页经垂直交叉折叠
的次数越多，书页产生折皱的现象就越多。
这种现象，除与空气排除程度有关，还与书帖内页与外页存在着一定“位移差”的因素有关。
书帖内页“位移差”小，外页“位移差”大，导致书帖内页与外页天头部分相连的
书页“位移”值不同，于是，内页就会发生折皱，并且折皱痕是从相连书
页的一点逐步向切口部分斜延。
书帖折叠的次数越多，其书帖内页与外页的“位移差”越大，书页折皱的现象就会越重。
我们将使用花轮刀折好的书帖展开，其中L2为花轮刀划开纸张的
专注下一代成长，为了孩子。

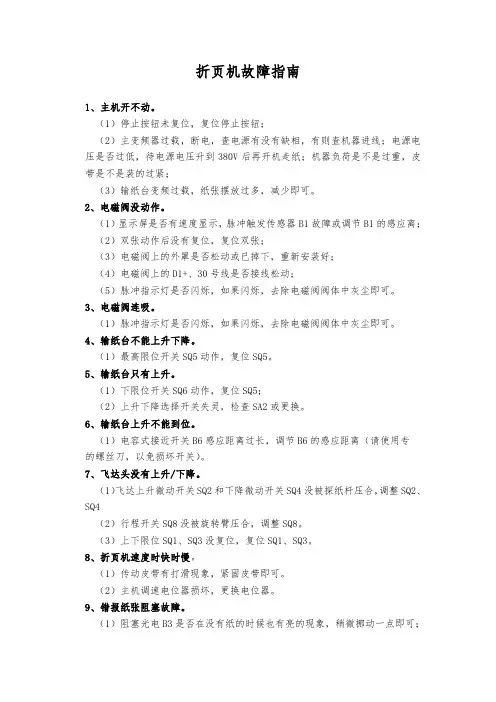

折页机故障指南1、主机开不动。
（1）停止按钮未复位，复位停止按钮；（2）主变频器过载，断电，查电源有没有缺相，有则查机器进线；电源电压是否过低，待电源电压升到380V后再开机走纸；机器负荷是不是过重，皮带是不是装的过紧；（3）输纸台变频过载，纸张摆放过多，减少即可。
2、电磁阀没动作。
（1）显示屏是否有速度显示，脉冲触发传感器B1故障或调节B1的感应离；（2）双张动作后没有复位，复位双张；（3）电磁阀上的外罩是否松动或已掉下，重新安装好；（4）电磁阀上的D1+、30号线是否接线松动；（5）脉冲指示灯是否闪烁，如果闪烁，去除电磁阀阀体中灰尘即可。
3、电磁阀连吸。
（1）脉冲指示灯是否闪烁，如果闪烁，去除电磁阀阀体中灰尘即可。
4、输纸台不能上升下降。
（1）最高限位开关SQ5动作，复位SQ5。
5、输纸台只有上升。
（1）下限位开关SQ6动作，复位SQ5；（2）上升下降选择开关失灵，检查SA2或更换。
6、输纸台上升不能到位。
（1）电容式接近开关B6感应距离过长，调节B6的感应距离（请使用专的螺丝刀，以免损坏开关）。
7、飞达头没有上升/下降。
（1）飞达上升微动开关SQ2和下降微动开关SQ4没被探纸杆压合，调整SQ2、SQ4（2）行程开关SQ8没被旋转臂压合，调整SQ8。
（3）上下限位SQ1、SQ3没复位，复位SQ1、SQ3。
8、折页机速度时快时慢。
（1）传动皮带有打滑现象，紧固皮带即可。
（2）主机调速电位器损坏，更换电位器。
9、错报纸张阻塞故障。
（1）阻塞光电B3是否在没有纸的时候也有亮的现象，稍微挪动一点即可；（2）走颜色深浅相间的纸张时，可能出现错报纸张阻塞故障，将B3光电用专用工具往MAX方向调一点即可。
10、无故停机故障。
（1）无故停机故障是指屏幕上没有故障提示，机器停下来了。
检查机器接地是否良好。
11、机器操作面板或外壳有“麻人”现象。
（1）机器接地是否良好，接好大地；（2）检查三相电源是否有漏电现象，用试电笔、万用表等工具可以检测。
折页机故障处理两例
程佳敏
【期刊名称】《印刷技术》
【年(卷),期】2005(000)031
【摘要】故障1 ZYH660系列折页机传动变速装置中．折刀是通过齿形带和蝶形弹簧调节速度，改变皮轮动盘相对轴心的位置．以手轮带动拉杆，使齿形带在主动轮上向外径扩大位移．通过动盘外径变化改变折刀速度。
【总页数】1页(P71)
【作者】程佳敏
【作者单位】湖北咸宁鄂南新华印刷厂
【正文语种】中文
【中图分类】TS885
【相关文献】
1.栅刀混合式折页机故障分析两例 [J], 王长林
2.电动钻机停电故障处理两例 [J], 冯华娟;孙长征
3.同一台变频器故障处理两例 [J], 魏佳;闫成麒;魏东杰;张念华
4.ASCO300系列自动转换开关故障处理两例 [J], 廖海象
5.水处理系统故障处理两例 [J], 许金阳; 郑雅青
因版权原因，仅展示原文概要，查看原文内容请购买。
栅刀混合式折页机两例故障分析及解决栅刀混合式折页机是目前国内较普及的机型。
该机集栅栏式和刀式折页的优点于一身，采用飞达式输纸机构，折页速度快、精度高。
因此，如何正确使用这类设备及时、准确地判断故障并加以排除，使其发挥最佳性能，对提高生产速度和产品质量具有重要意义。
下面以ZYH660型栅刀混合式折页机为伊行当中出现的两例故障进行分析并加以排除。
对其在运纸堆减速光电开关是纸堆控制机构的一个重要部件，位于输纸吸轮下方25mm。
正常情况下，按下纸堆上升按钮后，纸堆就快速上升。
当纸堆在上升过程中挡住光电开关时，纸堆随即慢速上升，同时飞达也做自动调整。
当纸堆上升至距其上方的接近开关约3mm处时，接近开关m作，纸堆停止。
此时，根据纸张厚度与纸质对机器进行调整后，通过操作台上的转换开关键使主机运行，即可正常工作。
故障现象一按下纸堆上升按钮后，纸堆快速上升，当挡住光电开关时，纸堆却不能减速，并且继续以快速方式上升，直到上升至其上方的终点限位开关后才能停止。
纸堆停止上升后，飞达也不能做自动调整，且纸堆与输纸吸轮及接近开关之间无间隙。
如果机器继续运转，就出现撕纸、塞纸等现象。
分析及解决：从故障现象看，纸堆上升至挡住光电开关时仍没有减速。
光电开关存在问题的可能性较大，把纸堆降下后查看光电开关，除发现光电开关的电眼有轻微积尘外并没有发现其他异常的地方。
用干净柔软的布将电眼轻轻擦拭干净后，用手代替纸堆挡住光电开关，按下纸堆上升按钮后，发现纸堆能够减速并以慢速方式上升：把手移开，当快速上升的纸堆挡住光电开关时，仍不能减速。
为了弄清原因，把纸堆从升纸板台上卸下，仔细观察纸堆表面与光电开关接触的位置，发现此处自上而下有一条黑墨带，即印标。
它是为方便质检人员在检查时挑拣白版等差错而使用的，每张页张上都有印标，页张码放整齐后，便自上而下出现一条墨带。
为了验证这个墨带是否有问题，重新换了无墨带的纸堆，按下纸堆上升按钮后，纸堆快速上升，当纸堆挡住光电开关时，纸堆能够减速慢行，机器的各种动作一切正常。
一个设备维护人员的工作日志一个设备维护人员的工作日志抓重点今天,进入车间后我首先巡视了无线胶订,骑马订两条联动线查看了交接班后的设备运行状况对出现的一些小问题做了及时处理之后填写了设备运行时间表,列出了当天工作计划.我主要负责设备管理及维修制度的贯彻执行及组织检查工作除抓好重点设备管理,每月进行一次安全生产和文明生产检查外,还需要汇总材料的使用情况,记录配件需求及使用情况.接下来,我根据记录情况做出了材料月报表,又根据一设备运行记录做出了半年检修计划. 下班前,我完成了当班时间维修记录和设备运行时间记录. 一配套一………………辅助工序也是每天要重点巡查的工作内容之一.这次巡查之后没有发现问题.但实际上,一些辅助工序有时也会出现问题,如折页机打皱或底脚不齐等.这时就需要更换~TTLTS片.我要负责迅速落实配件保证生产正常进行.不能因某一道工序而影响生产周期.有时还可能是打包机不能正常送带或离合器不能正常工作这时就需要联系设备部电工及时排除电气线路故障恢复生产并尽快清理场地保障安全生产.抓落实今天是周六早上8时我按制度要求检查机组设备页保养情况并做了记录对不符合要求的机台在公告栏中给予通报.我公司每月月底要按周保养制度进行考核对车间生产设备进行检查考核并送报表至生产部.我负责每周六保养的监督,检查及记录并组织有关人员每月定期进行一次设备检查,评比活动.每月25日都要做出配件计划,以方便配件的购买和储备,落实易损件,关键件,特殊件等配件的购买.如无线胶订线上的大联板为易损件,每月都需要清查库存,以便及时供给,保证输送带畅通; 拉毛挡板的左右拨杆虽然不是很贵,但作用不小,不能忽视; 开夹滚轮,拉毛刀是特殊部件,不能加工,必须及时购进. 此外,有些机长没有经过培训就上岗,相关知识缺乏,易出现操作失误.以前,就曾发生QS80---面切书机夹书器的向心推力轴承方向装反的故障导致齿轮工作后轴程佳敏向退出;ZYHg20折页机收纸电机的换向电刷位上用纸团代替压簧,后因打火而发生烧燃故障.正是因为时刻有这些隐患存在要求设备维护人员必须在巡查中及时,准确地发现问题,及时,完善地纠正问题.慧抓小事质量工作无小事一些平时不太注意的/J',lq题,如果不及时解决也会引发大故障.如覆膜产品上出现小泡和白点,三面切书切不开,单刀开料尺寸错误等,甚至连灯光照明这样的小问题都要引起注意.查出一个,解决一个. 我在检查日保和交接班时,会检查油标油位像ZYB 气泵,只要不缺油缸体不会出现严重损坏,勤检查就可以使气泵的损坏率降低.通过勤检查我厂由过去每年换两台气泵到现在两年未买一台.今天又是周六,在周保中查出MD103A全张磨刀机缺润滑油于是立即停机检查查出是油泵堵塞于是马上页对油泵进行疏通恢复正常后又对全机进行了润滑. 之后立即督促相关人员定期更换覆膜机的上胶辊和覆膜辊以保证其上胶均匀一致.督促胶订线定期更换导向板保证铣背光洁不翻边使书本上胶达标黏结牢固.曩做实事每年淡季公司都会按计划逐台对设备进行年保解决机械设备在日常工作中没有解决的问题如配页台吸嘴和叼牙时间不对.平时采用的是空档调节方法在保养中就需要做一些大动作更换轴承校正凸轮时间恢复搭页台的功能. 今天我们对ZYH660型折页机的栅栏动力轴进行维护由于该处原来使用的是圆皮带拉力较大对皮带盘上键和键槽损坏较大因此在年保中恢复配合尺寸安装定位完毕后,又在该平皮带轮上与轴的配合处加装了一个M6锥销,以使其定位更牢固,键槽损坏减少.这两天,]台圆盘包本机出封后,书本总是歪斜或冲出挡规,包封质量较差.通过观察发现,出封总是一边快一边慢,调整压力后,效果也不明显最后怀疑是左右挡书架在出封被堵时,时间错位,被平台打了一下,两个中心距不一致,调节后也不能保证上送封轮与下橡皮送封轮同时处于最高点,送封后易上抬.今天,及时更换了橡ll盈印刷技术?2006/9:………………科印网推出每量技术支章数据库依舡刊杂志芸奉万篇文章In_。
折页机的故障原因及排除方法1．输纸出现双张或多张。
①原因：挡纸毛刷过低或伸进纸堆过多，使得纸张不能被充分吹松。
排除方法：依操作和定位要求，将毛刷调到正确位置，并使纸张吹松。
②原因：分纸吸嘴风力不足，松纸吹嘴高低不适当。
排除方法：可将吸风力（量）依纸张性质及要求适当加大；松纸吹嘴依定位要求，将纸堆表面6张左右纸吹松即可。
③原因：纸张较薄而吸风量过大，将第一张下面的纸张带起。
排除方法：适当减小吸风量或将橡皮吸嘴调换成适合薄纸张需要的吸力较小的皮圈吸嘴。
④原因：纸张吹不松或纸边有粘连现象。
排除方法：依纸质将吹嘴风量调到使纸张吹松的标准程度；纸堆高度与工作正常要求适当，其相隔时间不易过长；检查纸堆四边是否有粘物存在并排除使其松散正常工作。
⑤原因：纸堆前边过高。
排除方法：降低纸堆前边的高度或用加木楔方法，使纸堆后边的低位部分加高与前边高度一致。
2．输纸歪斜或断张（即漏张）。
①原因：分纸吸嘴及递纸辊吸风量不足，造成漏张。
排除方法：依纸质适当加大分纸吸嘴及递纸辊的风量或更换风量较大的大圈橡皮吸嘴。
②原因：分纸吸嘴和递纸辊吸嘴与纸张接触不好，吸嘴吸纸面与纸面不平行。
排除方法：对纸张的表面平整程度和分纸、递纸吸嘴的协调配合进行正确调整。
③原因：像皮吸嘴沾有墨块或磨损漏气；吸嘴或气路被纸屑或油垢阻塞，造成纸张在输送中时而歪斜时而漏张。
排除方法：经常检查和保持橡皮吸嘴及气路的清洁，随时清洗以保证气路的畅通；橡皮吸嘴若磨损漏气要及时更换。
④原因：纸堆不平整，造成吸纸困难，使纸张送出后歪斜。
排除方法：装纸要平整。
⑤原因：纸堆前边风量不足，使纸张前进有困难或送不出而造成纸张歪斜。
排除方法：依纸质适当加大压脚吹嘴风量和增加前排吹嘴。
⑥原因：压纸辊压力轻重不一致，传送带松紧不当，某些压纸球（或轮）压力不等所造成的纸张进入送纸轴后歪斜现象。
排除方法：根据纸质，依操作定位要求正确调定其位置。
3．页张码不齐整。
①原因：压纸球（或压纸轮）压力不一致或压力不得当。
