下载文档原格式
产品缺陷的概念和种类概念产品缺陷指的是产品在设计、制造或售后服务过程中出现的错误或缺陷。
它可能导致产品无法正常使用、功能不完善或存在安全隐患等问题。
产品缺陷在市场经济中非常常见，消费者购买产品后发现问题时，他们常常会寻求售后维权或者要求退货。
产品缺陷的种类1. 设计缺陷：设计缺陷指的是产品在设计阶段就存在的问题，导致产品无法满足消费者需求或者容易出现故障。
设计缺陷可能源自于设计师对产品功能的理解错误、抄袭他人设计或者不同厂家间技术差异等。
比如，某个家电公司生产的电饭锅在设计时忽略了实际需求，导致加热不均匀或者小心烧焦食物。
2. 制造缺陷：制造缺陷指的是产品在制造过程中出现的错误，导致产品无法正常工作或者存在安全隐患。
制造缺陷可能来自于工艺不当、原材料选择有误、生产设备老化或者操作失误等。
比如，某个汽车制造商在生产过程中没有严格控制质量，导致汽车零部件容易断裂或者接缝易开裂。
3. 包装缺陷：包装缺陷指的是产品在包装过程中出现的问题，导致产品容易损坏或者影响产品使用。
包装缺陷可能产生于包装材料的质量问题、包装设计的不合理或者包装过程中的操作失误等。
比如，某个食品生产企业在包装产品时使用了低质量的塑料袋，导致产品在运输过程中易破裂，影响食品的安全性。
4. 表示缺陷：表示缺陷指的是产品在市场营销过程中表述失误或者虚假宣传等问题，导致消费者对产品性能、功能或者质量有误解。
表示缺陷可能来自于企业在广告宣传中的夸大其词、销售人员对产品性能的不正确说明或者标签贴错等。
比如，某个化妆品公司在产品广告中宣称可以即时祛皱，吸引了很多消费者购买，但实际效果却非常有限。
5. 效能缺陷：效能缺陷指的是产品在正常使用时无法满足消费者的期望或者功能不完善的问题。
效能缺陷可能源自于产品设计时对市场需求的误判、制造工艺的不完善或者未发现的技术难题等。
比如，某个电子公司生产的智能手机屏幕显示效果不清晰，导致用户体验差。
6. 安全缺陷：安全缺陷指的是产品在使用过程中存在安全隐患或者对用户造成伤害的问题。

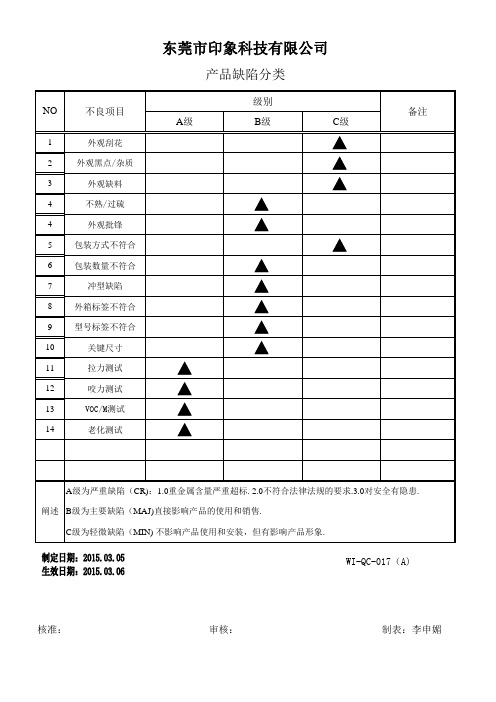

质量缺陷分类
1. 设计缺陷！你看啊，就像一个房子设计的时候把窗户开得特别小，导致采光不足，这多闹心啊！比如你买个杯子，把手设计得特别别扭，拿起来都费劲，这就是设计缺陷呀！
2. 材料缺陷那可太要命啦！好比你做蛋糕用了过期的面粉，能好吃吗？像有的衣服，没用多久就破了洞，这就是材料不行导致的材料缺陷嘛！
3. 制造缺陷真的很烦人唉！就好像工厂生产玩具，结果有个零件没安好，玩着玩着就坏了，这不就是制造的时候没弄好嘛！比如一辆车，某些地方装配得很粗糙，这就是制造缺陷的例子呀！
4. 包装缺陷也不容忽视呀！你想想，一个精美的礼物，结果包装一塌糊涂，心情是不是都变差啦？像有的食品，包装密封有问题，这不就容易坏嘛，这就是包装缺陷呀！
5. 标识缺陷也挺坑人的呢！比如说一个药瓶，上面的使用说明写得模模糊糊，让人怎么用呀？就跟有的电器，标识不清不楚，让人弄不清怎么操作，这就是标识缺陷的表现呀！
6. 性能缺陷真的很影响使用体验呀！就仿佛一部手机，总是卡顿，这多烦人！比如一台电视，画面效果不好，这就是性能上有缺陷呗！
7. 寿命缺陷有时候真让人无语呀！好比一个灯泡，没用多久就坏了，这寿命也太短了吧！像有的工具，很快就磨损不能用了，就是寿命缺陷的例子呀！
8. 服务缺陷也是个大问题哟！要是你买了个东西，售后爱答不理的，你气不气？比如去修车，工作人员态度极差，这就是服务缺陷嘛！
我觉得呀，质量缺陷的分类真的很重要，我们得重视起来，不然会给我们的生活带来很多麻烦和不愉快呢！。
产品缺陷名称分类汇编邵东铝业二00三年十月铸轧、板带产品缺陷分类汇编，主要参照兄弟工厂的有关资料，结合本公司的具体情况编写而成的，主要是为了加强质量管理，统一缺陷代号，为生产及技术培训提供指导，并便于质量的统计分析工作。
由于此编写容尚未与本公司的生产实践进行很好的结合，可能有不当之处，望提宝贵意见，以便于今后进行充实，修改完善。
板、带系列产品缺陷编号1、热带产生原因：⑴前箱温度偏高、液面偏低；⑵铸轧速度过快；⑶供料咀局部发生堵塞。
消除办法：⑴降低前箱温度，控制液面高度；⑵降低铸轧速度；⑶提速、跑渣或更换供料咀。
2、气道产生原因：⑴熔体中氢含量偏高；⑵供料咀潮湿；⑶供料咀局部堵塞或唇部破损。
消除办法：⑴加强精炼、除气，使含氢弹量隆到0.13ml/100克、铝以下；⑵供料咀使用前要加热烘干、保温。
⑶提速、跑渣或更换供料咀。
3、裂纹产生原因：⑴熔体过热；⑵熔体保温时间过长；⑶铸轧速度过快，供料咀唇局部破裂。
消除办法：⑴适当增加Al—Ti—B细化晶粒。
⑵缩短熔体保温时间；⑶降低铸轧速度，及时更换供料咀。
4、裂边产生原因：⑴铸轧区过大；⑵供料咀边部有金属凝块；消除办法：⑴缩小铸轧区；⑵及时更换供料咀。
5、尺寸超差产生原因：⑴供料咀规格不符；⑵铸轧辊辊缝超差；⑶设备液压系统发生故障。
消除办法：⑴及时更换供料咀；⑵调整铸轧辊辊缝；⑶保证设备工作稳定。
6、同板差超差产生原因：⑴铸轧辊辊型不对称；⑵铸轧辊两侧辊缝不一致；⑶铸轧机设备发生故障。
消除办法：⑴保证铸轧辊辊型符合要求；⑵调整两侧辊缝的距离；⑶保证铸轧机设备工作稳定。
7、粘辊产生原因：⑴铸轧速度过快；⑵冷却强度低；⑶烧火喷烟润滑出故障。
消除办法：⑴降低铸轧速度；⑵提高冷却强度；⑶保证喷烟润滑正常工作。
8、非金属压入产生原因：⑴供料咀损坏，其颗粒进入铸轧板；⑵喷烟润滑，其烟量过大，黑烟粉粘在辊面上；消除办法：⑴及时更换供料咀；⑵控制好喷烟量及烟雾颗粒。
9、大晶粒产生原因：⑴熔体温度高，局部过热；⑵熔体保温时间过长；⑶轧辊冷却强度低。
产品缺陷名称解释1、杂质：指砖坯体内部混有非生产用原料的另类色点，多以大小不一黑点分布在非规律性位置。
产生原因：原料铁质含量过多或在混送料、压粉成型过程中混有其它污染物料。
2、斑点：指坯体内混有非生产用原料（即其它颜色）的粉料。
产生原因：A、多在喷雾塔清洗不干净或在混送料过程中出错导致。
B、压机转料清洁不干净导致。
3、熔洞：砖面出现有非规律的直径在1.0－5.0mm的无色或黑色坑洞．产生原因：多由低温性的原料或可溶性物质（如橡胶、铁质）混在坯体里，经窑炉高温烧成后所产生。
４、针孔：砖面出现有非规律性或分布密集大小不一直径在0.1-1.0mm无色泽的小坑洞．产生原因：多由低温性的原料或可溶性分解物质在预热烧成过程温度过高溶解排放不及时而产生．５、裂纹：指砖坯面、角或某一边位置附近出现有3mm以上的裂纹，通常没有裂通坯底．产生原因：多由压机压制成型过程砖坯脱模不顺畅产生．６、边裂：指出现垂直于砖坯体某一边的裂纹，包含裂通坯底或不裂通坯底的裂纹。
产生原因：Ａ、坯体在压制过程，由于缺料或模具质量问题产生；Ｂ、由于坯体的强度低，在输送过程中振动产生；Ｃ、由于干燥或入窑烧成温度控制不合理产生。
７、心裂：指砖体面部在中间任何位置有长５mm以上的裂纹．产生原因：Ａ、坯体在压制过程压力不够或模具质量问题产生；Ｂ、由于坯体强度低，在输送过程由于输送带或干燥辊棒高低不平稳所产生。
８、分层：指砖体出现有夹层现象，通常出现在砖面、砖边和砖底产生夹层。
产生原因：由于压机压制排气过程设定的数据不适应原料颗料的水份变化造成。
９、变形：指砖面水平线由于中心弯曲度或边弯曲度超出指定的控制标准。
产生原因：Ａ、微粉砖（二次布料）基料与粉料烧成收缩上下不级配产生；Ｂ、烧成温度曲线控制不合理或辊棒太弯和棒钉等造成；Ｃ、砖体抛光深度过深砖坏了砖面结构，形成砖面致密度跟砖底不一致造成。
（多指幻彩砖）。
10、有机质：砖体表面呈现密集的点，分布局部或大面积灰黑色状态。
缺陷分类标准一、功能性缺陷。
功能性缺陷是指产品在实际使用过程中无法满足其设计或规格要求的缺陷。
这类缺陷通常包括功能不完整、功能错误、功能界面不符等问题。
在进行功能性缺陷分类时，我们可以根据功能模块、功能类型、功能级别等标准进行分类，以便更好地对功能性缺陷进行管理和解决。
二、性能缺陷。
性能缺陷是指产品在性能方面无法满足其设计或规格要求的缺陷。
这类缺陷通常包括性能不足、性能波动、性能不稳定等问题。
在进行性能缺陷分类时，我们可以根据性能指标、性能测试结果、性能影响范围等标准进行分类，以便更好地对性能缺陷进行管理和解决。
三、兼容性缺陷。
兼容性缺陷是指产品在与其他系统、软件或硬件的兼容性方面存在问题的缺陷。
这类缺陷通常包括与特定平台不兼容、与特定浏览器不兼容、与特定设备不兼容等问题。
在进行兼容性缺陷分类时，我们可以根据兼容性范围、兼容性影响、兼容性测试结果等标准进行分类，以便更好地对兼容性缺陷进行管理和解决。
四、安全性缺陷。
安全性缺陷是指产品在安全性方面存在问题的缺陷。
这类缺陷通常包括数据泄露、权限不足、漏洞利用等问题。
在进行安全性缺陷分类时，我们可以根据安全风险等级、安全漏洞类型、安全漏洞影响范围等标准进行分类，以便更好地对安全性缺陷进行管理和解决。
五、可靠性缺陷。
可靠性缺陷是指产品在可靠性方面存在问题的缺陷。
这类缺陷通常包括系统崩溃、数据丢失、功能异常等问题。
在进行可靠性缺陷分类时，我们可以根据可靠性影响程度、可靠性测试结果、可靠性故障率等标准进行分类，以便更好地对可靠性缺陷进行管理和解决。
综上所述，缺陷分类标准在产品开发和测试过程中起着非常重要的作用。
通过对缺陷进行分类，我们可以更好地理解和管理产品中的问题，从而及时有效地解决缺陷，提高产品质量，满足用户需求。
因此，我们需要在实际工作中充分利用各种缺陷分类标准，以便更好地进行缺陷管理和解决。
产品缺陷名称分类汇编邵东铝业有限公司二00三年十月铸轧、板带产品缺陷分类汇编，主要参照兄弟工厂的有关资料，结合本公司的具体情况编写而成的，主要是为了加强质量管理，统一缺陷代号，为生产及技术培训提供指导，并便于质量的统计分析工作。
由于此编写内容尚未与本公司的生产实践进行很好的结合，可能有不当之处，望提宝贵意见，以便于今后进行充实，修改完善。
板、带系列产品缺陷编号1、热带产生原因：⑴前箱温度偏高、液面偏低；⑵铸轧速度过快；⑶供料咀局部发生堵塞。
消除办法：⑴降低前箱温度，控制液面高度；⑵降低铸轧速度；⑶提速、跑渣或更换供料咀。
2、气道产生原因：⑴熔体中氢含量偏高；⑵供料咀潮湿；⑶供料咀局部堵塞或唇部破损。
消除办法：⑴加强精炼、除气，使含氢弹量隆到0.13ml/100克、铝以下；⑵供料咀使用前要加热烘干、保温。
⑶提速、跑渣或更换供料咀。
3、裂纹产生原因：⑴熔体过热；⑵熔体保温时间过长；⑶铸轧速度过快，供料咀唇局部破裂。
消除办法：⑴适当增加Al—Ti—B细化晶粒。
⑵缩短熔体保温时间；⑶降低铸轧速度，及时更换供料咀。
4、裂边产生原因：⑴铸轧区过大；⑵供料咀边部有金属凝块；消除办法：⑴缩小铸轧区；⑵及时更换供料咀。
5、尺寸超差产生原因：⑴供料咀规格不符；⑵铸轧辊辊缝超差；⑶设备液压系统发生故障。
消除办法：⑴及时更换供料咀；⑵调整铸轧辊辊缝；⑶保证设备工作稳定。
6、同板差超差产生原因：⑴铸轧辊辊型不对称；⑵铸轧辊两侧辊缝不一致；⑶铸轧机设备发生故障。
消除办法：⑴保证铸轧辊辊型符合要求；⑵调整两侧辊缝的距离；⑶保证铸轧机设备工作稳定。
7、粘辊产生原因：⑴铸轧速度过快；⑵冷却强度低；⑶烧火喷烟润滑出故障。
消除办法：⑴降低铸轧速度；⑵提高冷却强度；⑶保证喷烟润滑正常工作。
8、非金属压入产生原因：⑴供料咀损坏，其颗粒进入铸轧板；⑵喷烟润滑，其烟量过大，黑烟粉粘在辊面上；消除办法：⑴及时更换供料咀；⑵控制好喷烟量及烟雾颗粒。
9、大晶粒产生原因：⑴熔体温度高，局部过热；⑵熔体保温时间过长；⑶轧辊冷却强度低。
消除办法：⑴严格控制熔体温度；⑵缩短熔体保温时间，提高轧辊冷却强度；⑶控制好Al—Ti—B细化剂使用量。
10、腐蚀产生原因：⑴铸轧卷存放时遇酸、碱、水等介质发生腐蚀；⑵铸轧卷在潮湿的环境中长期存放。
消除办法：⑴铸轧卷存放时避免与水等介质接触；⑵铸轧卷不适于长期存放，尽快使用。
11、化学成份不合格产生原因：⑴配料时计算错误；⑵炉料（如复化锭、废料混料）成份不合格；⑶合金转炉时洗炉不净。
消除办法：⑴准确配料；⑵使用成份合格的炉料；⑶快速分析不合格，要即时增加金属添加剂或补充纯铝锭。
⑷合金转炉时要充分洗炉。
12、松树枝状产生原因：⑴轧制时压下量过大，金属在辊间由于磨擦力大来不及流动而产生滑移；⑵轧制油粘度不适宜；⑶轧制时张力过小。
消除办法：⑴合理分配压下量；⑵对轧制油进行定期分析、检查；⑶轧制时控制好张力。
13、气泡产生原因：⑴铸轧区液体穴中含有氢气；⑵铸轧速度偏快；⑶氮气量不足，旋转除气装置故障，除氢效果不佳。
消除办法：⑴加强熔炼精炼除气；⑵适当降低铸轧速度；⑶保证氮气流量及纯洁度；⑷及时检查和清理除气装置。
14、压过划痕产生原因：⑴轧制前，铝板表面产生擦划伤；⑵轧制过程中，由于设备、导路造成擦划伤；⑶来料波浪大；⑷轧制时张力不稳定，使铝卷层间产生错动。
消除办法：⑴轧制过程中，精心操作，尽量避免铝卷与设备、导路碰撞；⑵控制好张力；⑶保证来料质量。
15、性能不符产生原因：⑴没有正确执行热处理工艺；⑵热处理设备工作不稳定；⑶仪表温差大，热电偶不良或测温位置不正确；⑷轧制工艺制度不合理，变形量不够；⑸铸轧板冶金组织不合格。
消除办法：⑴严格执行热处理工艺；⑵定期检修设备，使之处于稳定工作状态；⑶调整轧制工艺，保证足够的变形量；⑷及时修正仪表误差；⑸保证来料冶金组织符合要求。
16、印痕产生原因：⑴轧辊粘有金属残渣或工作辊面有缺陷，在板带上产生有规律的印痕；⑵牵引辊、压紧辊有缺陷或粘有金属屑；⑶产品表面有金属物带入轧辊内造成印痕。
消除办法：⑴及时清理导路，保持辊面洁净；⑵及时换辊。
17、油痕产生原因：⑴冷轧用轧制油粘度大或轧制油中混入机油；⑵空气清板器出现故障，轧制油未吹净；⑶退火温度使用不合格，除油工艺未用好，油未充分挥发。
消除办法：⑴调整轧制油添加剂的用量，保证粘度适宜；⑵减少轧制油中的机油含量，保证轧机润滑设备少漏机油。
⑶调准空气清板器的角度和流量；⑷定期更换轧制油。
18、过薄产生原因：⑴压下量调整不及时；⑵测厚仪系统发生故障；⑶厚度显示仪表有误差。
消除办法：⑴及时调整压下量；⑵定期检修测厚仪装置及仪表。
19、毛刺产生原因：⑴切边时剪刃不锐利；⑵切边时剪刃间隙调整的不合理；⑶切边时润滑不好。
消除办法：⑴及时更换剪刃；⑵合理调整剪刃间隙；⑶加强润滑。
20、金属压入产生原因：⑴轧制时金属屑进入铝板表面；⑵轧制时轧辊粘铝，然后又压入铝板内；⑶切边质量不好，边部毛刺压入铝板内；⑷清辊器发生故障。
消除办法：⑴保证来料表面清洁；⑵及时清理轧辊和导路；⑶提高切边质量，减少毛刺；⑷及时修理清辊器。
21、波浪产生原因：⑴辊缝调整不平衡，辊型不合理；⑵润滑冷却不均；⑶压下量分配不合理；⑷来料质量不好，同板差超标；⑸卷取时张力不均；⑹拉弯矫直时，延伸率选择不合理。
消除办法：⑴合理调整辊缝；⑵正确使用弯辊，控制辊型；⑶合理分配压下量；⑷保证来料同板差合格；⑸控制好卷取张力；⑹注意使用拉弯矫直时的延伸率。
22、划伤产生原因：⑴板带生产时与导路内突出物相互磨擦；⑵板片之间相互移动时，造成相互划伤。
消除办法：⑴生产前及时清理导路；⑵尽量避免生产时板带与硬物接触。
23、折伤产生原因：⑴板片包装时用力不均，产生折伤。
消除办法：⑴包装时用力均匀。
24、过厚产生原因：⑴压下量调整不及时；⑵测厚系统发生故障；⑶厚度显示仪表有误差。
消除办法：⑴及时调整压下量；⑵定期检查测厚仪装置及仪表。
25、擦伤产生原因：⑴铝卷层与层之间产生错动造成擦伤；⑵生产时与设备、导路接触造成擦伤；⑶轧制时张力控制不好。
消除办法：⑴开卷和卷取张力尽量一致；⑵控制好张力，保证张力合适、均匀；⑶包装、运输、存放过程中避免擦伤；⑷及时消除设备、导路中的凸起物。
26、过窄产生原因：⑴切边时，剪刀间距过小；⑵切边时，设备发生震动造成过窄；⑶园盘剪间距指示不准确。
消除办法：⑴切边时，准确调整剪刀间距；⑵及时检修设备及仪表。
板带材工艺废品种类及产生原因——摘自铝合金及其加工手册1.贯穿气孔熔铸品质不好2.表面气泡铸锭含氢量高组织疏松；铸块表面凹凸不平的地方有脏东西，装炉前没有擦净；蚀洗后，铸块与包铝板表面有蚀洗残留痕迹；加热时间过长或温度过高，铸块表面氧化；第一道焊合轧制时，乳液嘴没有闭严，乳液流到包铝板下面。
3.铸块开裂热轧时压下量过大，从铸锭端头开裂；铸块加热温度过高或过低。
4.力学性能不合格没有正确执行热处理制度或热处理设备不正常，空气循环不好；淬火时装料量大，盐浴槽温度不够时装炉，保温时间不足，没有达到规定温度即出炉；试验室采用的热处理制度或试验方法不正确；试样规格形状不正确，试样表面被破坏。
5.铸锭夹渣熔铸品质不好，板内夹有金属或非金属残渣。
6.撕裂润滑油成分不合格或乳液太浓，板片与轧辊间产生滑动，金属变形不均匀；没有控制好变形铝合金的状态代号1．范围本标准规定了变形铝合金的状态代号。
本标准适用于铝及铝加工产品。
2．基本原则2．1基础状态代号用一个英文大写字母表示。
2．2细分状态代号采用基础状态代号后跟一位或多位阿拉伯数字表示。
2．3基本状态代号基本状态分为5种，如表达式所示3．细分状态代号3．1 H的细分状态在字母H后面添加两位阿拉伯数字（称作HXX状态），或三位阿拉伯数字（称作HXXX状态）表示H的细分状态。
3．1．1 HXX状态3．1．1．1 H后面的第1位数字表示获得该状态的基本处理程序，如下所示：H1—单纯加工硬化处理状态。
适用于未经附加热处理，只经加工硬化即获得所需强度的状态。
H2—加工硬化及不完全退火的状态。
适用于加工硬化程度超过成品规定要求后，经不完全退火，使强度降低到规定指标的产品。
对于室温下自然时效软化的合金，H2与对应的H3具有相同的最小极限抗拉强度值；对于其它合金，H2与对应的H1具有相同的最小极限抗拉强度值，但延伸率比H1稍高。
H3—加工硬化及稳定化处理的状态。
适用于加工硬化后经热处理或由于加工过程中受热作用致使其力学性能达到稳定的产品。
H3状态仅适用于在室温下逐渐时效软化（除非经稳定化处理）的合金。
H4—加工硬化及涂漆处理的状态。
适用于加工硬化后，经涂漆处理导致了不完全退火的产品。
3．1．1．2 H后面的第2位数字表示产品的加工硬化程度。
数字8表示硬状态。
通常采用O状态的最小抗拉强度与表2 规定的强度差值之和，来规定HX8的最小抗拉强度值。
对于O（退火）和HX8状态之间的状态，应在HX代号后分别添加从1到7的数字来表示，在HX后添加数字9表示比HX8加工硬化程度更大的超硬状态，各种HXX细分状态代号及对应的加工硬化程度如表3所示：表2 HX8状态与O状态的最小抗拉强度差值表3 HXY细分状态代号与加工硬化程度HXXX状态代号如下所示：a） H111适用于最终退火后又进行了适量的加工硬化，但加工硬化程度又不及H11状态的产品。
b）H112适用于热加工成型的产品。
该状态产品的力学性能有规定要求。
c）H116适用于镁含量≥4.0%的5XXX系合金制成的产品。
这些产品具有规定的力学性能和抗剥落腐蚀性能要求。
d）花纹板的状态代号花纹板的状态代号和其对应的、压花前的板材状态代号如表4所示：在字母T后面添加一位或多位阿拉伯数字表示T的细分状态。
3．2．1 TX状态在T后面添加0~10的阿拉伯数字，表示细分状态（称作TX状态）如表5所示。
T后面的数字表示对产品的茶杯处理程序。
在TX状态代号后面再添加一位阿拉伯数字（称作TXX状态），或添加两位阿拉伯数字（称作TXXX状态），表示经过了明显改变产品特性（如力学性能、抗腐蚀性能等）的特定工艺处理的状态，如表6所示。
在上述TX或TXX或TXXX状态代号后面添加“51”、或“510”、或“511”或“52”或“54”表示经历了消除应力处理的产品状态代号，如表7所示。
正如T的消除应力状态代号表示方法，可在W状态代号后面添加相同的数字（51、52、54），以表示不稳定的固溶热处理及消除应力状态。
附录A（提示的附录）1．点腐蚀点腐蚀又称为孔腐蚀，是在金属上产生针尖状、点状、孔状的一种为局部的腐蚀形态。
点腐蚀是阳极反应的一种独特形式，是一种自催化过程，即点腐蚀孔内的腐蚀过程造成的条件既促进又足以维持腐蚀的继续进行。
