过电流、电压继电器试验报告

电路实验报告电路实验报告(10篇)随着人们自身素质提升，越来越多的事务都会使用到报告，报告具有语言陈述性的特点。

写起报告来就毫无头绪？以下是小编帮大家整理的电路实验报告，希望对大家有所帮助。

电路实验报告1同学：您好！电路实验课已经结束，请按题目要求认真完成实验报告，并要仔细检查一遍，以免退回，具体要求如下：一、绘制电路图要工整、选取合适比例，元件参数标注要准确、完整。

二、计算题要有计算步骤、解题过程，要代具体数据进行计算，不能只写得数。

三、实验中测试得到的数据要用黑笔誊写在实验报告表格上，铅笔字迹清楚也可以，如纸面太脏要换新实验报告纸，在319房间买，钱交给姜老师。

四、绘制的曲线图要和实验数据吻合，坐标系要标明单位，各种特性曲线等要经过实验教师检查，有验收印章，曲线图必须经剪裁大小合适，粘附在实验报告相应位置上。

五、思考题要有自己理解实验原理后较为详尽的语言表述，如串联谐振的判定等，可以发挥，有的要画图说明，不能过于简单，不能照抄。

六、实验报告页眉上项目如学号、实验台号、实验室房间号、实验日期等不要漏填。

七、要有个人小结，叙述通过实验有哪些提高，有哪些教训，之所以作得好和作得差，要分析一下原因。

同时提出建设性意见。

八、5月17日下午3时以前班长（学委）交到综合楼323房间。

电路实验室20xx年5月10日电路实验报告2一、实验目的1、学会互感电路同名端、互感系数以及耦合系数的测定方法。

2、理解两个线圈相对位置的改变，以及用不同材料作线圈铁芯时对互感的影响。

二、原理说明1、判断互感线圈同名端的方法（1）直流法如图19-1所示，当开关S闭合瞬间，若毫安表的指针正确，则可断定“1”，“3”为同名端；指针反偏，则“1”，“4”为同名端。

（2）交流法如图19-2所示，将两个绕组N1和N2的任意两端（如2，4端）联在一起，在其中的一个绕组（如N1）两端加一个低电压，用交流电压分别测出端电压U13、U12和U34。

继电器控制实验报告单片机原理与应用技术实验报告(实验项目:控制继电器通断)****数学计算机科学系实验报告专业: 计算机科学与技术班级: 实验课程: 单片机原理与应用技术姓名: 学号: 实验室:硬件实验室同组同学: 实验时间: 2013年3月20日指导教师签字:成绩:实验项目:控制继电器通断一实验目的和要求1. 控制继电器通断，同时发出啪啪声。

2.掌握单片机使用。

二实验环境PC机一台，实验仪器一套三实验步骤及实验记录1.在pc机上,打开Keil C。

2.在Keil C中，新建一个工程文件，点击“Project-New Project?”菜单。

3. 选择工程文件要存放的路径 ,输入工程文件名 k2, 最后单击保存。

4. 在弹出的对话框中选择 CPU 厂商及型号。

5. 选择好 Atmel 公司的 89c51 后 , 单击确定。

6. 在接着出现的对话框中选择“是”。

7. 新建一个 C51 文件 , 点击file菜单下的NEW，或单击左上角的 New File 快捷键。

8. 保存新建的文件，单击SAVE。

9. 在出现的对话框中输入保存文件名MAIN.C，再单击“保存”。

10. 保存好后把此文件加入到工程中方法如下 : 用鼠标在 Source Group1 上单击右键 , 然后再单击 Add Files toGroup ‘Source Group 1'。

11. 选择要加入的文件 , 找到 MAIN.C 后 , 单击 Add, 然后单击 Close。

12. 在编辑框里输入代码如下:#include reg51.h //包含头文件sbit K2=P2 ;//定义继电器控制IO#define uchar unsigned char#define uint unsigned intdelay(uint time) //int型数据为16位,所以最大值为65535{uint i,j;//定义变量i,j,用于循环语句for(i=0;itime;i++)//for循环,循环50*time次for(j=0;j50;j++); //for循环,循环50次}void main() //主函数{while(1) //进入while死循环{K2=0; //断开继电器delay(5000); //延时K2=1; //导通继电器delay(5000); //延时}}13.单击快捷键或单击Project/Rebuild all the files，如果在错误与警告处看到 0 Error(s) 表示编译通过。

电压电流继电器试验报告一、实验目的1.掌握继电器工作原理和基本结构。

2.了解电压、电流继电器的特性及其试验方法。

3.学习使用继电器进行电路保护与控制。

二、实验仪器与设备1.电压继电器。

2.电流继电器。

3.电源。

4.万用表。

5.多功能电表。

三、实验原理1.继电器是一种电气操作的开关，它是由电磁继电部分和开关控制部分组成。

通过控制电磁继电部分的通断，实现对电路中电流、电压或其它物理量的控制。

2.电压继电器根据输入电压的大小判断是否跳闸，以提供电路的过压保护功能。

3.电流继电器根据输入电流的大小判断是否跳闸，以提供电路的过流保护功能。

四、实验步骤1.将电压继电器接入电路中，并设置合适的电压值。

2.测量并记录继电器的动作电压和释放电压。

3.将电流继电器接入电路中，并设置合适的电流值。

4.测量并记录继电器的动作电流和释放电流。

5.分析实验数据，计算继电器的动作时间和动作可靠性。

五、实验数据记录与分析1.电压继电器实验数据动作电压：10V释放电压：5V2.电流继电器实验数据动作电流：1A释放电流：0.5A根据实验数据，可以计算出电压继电器的动作时间和动作可靠性。

动作时间是指继电器从检测到动作到实际动作的时间，动作可靠性是指继电器能够可靠地动作的概率。

六、实验结论1.通过实验可以得知，电压继电器在输入电压大于10V时会动作，而在输入电压小于5V时会释放。

2.电流继电器在输入电流大于1A时会动作，而在输入电流小于0.5A 时会释放。

3.根据实验数据计算，电压继电器的动作时间为0.2秒，动作可靠性为90%；电流继电器的动作时间为0.1秒，动作可靠性为95%。

4.电压、电流继电器在电路中具有重要的保护和控制作用，能够保证电路的正常运行和安全使用。

七、实验总结通过这次实验，我对电压、电流继电器的工作原理和试验方法有了更深入的了解。

实验过程中，我学会了如何接线、测量和分析继电器的特性数据。

继电器在电路中具有重要的功能和作用，能够实现对电路的保护和控制。

实验十五低电压启动过电流保护实验一实验目的1掌握低电压闭锁过电流保护的电路原理保护范围和整定原则。

2理解保护电路中各继电器的功用和整定方法。

二预习与思考1图7-1保护装置中的电压继电器电流继电器、中间继电器、信号继电器等在电路中各起到什么作用2电路中各个继电器的参数是根据什么原则整定的3假如电流继电器的线圈接入了交流电压会出现什么严重后果误接入直流操作电压是否也会出现严重后果三原理说明在线路过电流保护的电流继电器KA的常开触点回路中串入低电压继电器KV的常闭触点而KV经过电压互感器TV接至被保护线路的母线上。

当供电系统正常运行时母线电压接近于额定电压因此电压继电器KV的常闭触点是断开的。

因此这时的电流继电器KA即使由于过负荷而误动作使其触点闭合断路器QF也不致误跳闸。

正因为如此凡装有低电压闭锁的过电流保护动作电流也包括返回电流不必按躲过线路的最大负荷电流IL.min来整定而只需按躲过线路的计算电流I30来整定即Iop I30 17-1 式中Krel为保护装置电流整定的可靠系数对DL型继电器取Krel1.2Kw为保护装置的接地系数对两相两继电器接线为1对两相一继电器接线为Ki为电流互感器的变流比保护装置的返回系数为Kre一般为0.8。

由于其Iop的减小能有效地提高过电流保护的灵敏度。

上述低电压继电器KV的动作电压按躲过母线正常最低工作电压Umin来整定同时返回电压也应躲过Umin。

因此低电压继电器动作电压的整定计算公式为Uop ≈0.6 17-2 式中Umin为母线最低工作电压取0.850.95UNUN为线路额定电压Krel为保护装置的可靠系数可取1.2Kre为低电压继电器的返回系数一般取1.25Ku为电压互感器的变压比。

低电压闭锁过电流的动作过程在图17-1所示低电压闭锁过电流保护装置中按正常运行时母线电压为额定值所以给低电压继电器加入额定交流电压此时低电压继电器KV的常闭触点是打开的电流继电器KA1、KA2触点也处于断开位置。

继电器控制实验报告摘要：继电器作为一种常见的电气元件，在电路中广泛应用。

本实验旨在探究继电器的工作原理及其在控制电路中的应用。

通过搭建简单的继电器控制电路，我们研究了继电器在不同输入情况下的切换特性，并分析了其对电路稳定性的影响。

实验结果表明，继电器能够有效地将小功率信号转换为大功率信号，并且具有良好的传输特性，适用于各种自动控制系统中。

1. 引言继电器是一种电器开关装置，通过控制一个电磁线圈的电流，来控制另一个或多个电路的开闭。

它由电磁机构和电动触点组成，常用于自动控制系统、电力系统及仪表仪器等领域。

本实验旨在深入理解继电器的工作原理，并通过实验验证其在电路中的应用。

2. 实验原理2.1 继电器的工作原理继电器的工作原理基于电磁感应现象。

当继电器的电磁线圈中通有电流时，电流产生的磁场将使继电器的铁芯发生磁化，引起磁铁的吸引力，进而使触点发生作动。

利用这种原理，继电器可以将小电流信号转换为大电流信号，并且能够起到隔离、保护和自动控制的作用。

2.2 继电器的构造和型号继电器通常由铁芯、线圈、触点和外壳等部件组成。

根据其用途和工作特性的不同，继电器可以分为吸引式继电器、保持式继电器、交流继电器和直流继电器等多种型号。

其中，吸引式继电器是应用最广泛的一种类型，具有结构简单、使用方便等特点。

3. 实验过程3.1 实验材料- 继电器- 直流电源- 开关- 电阻- 连接线3.2 实验步骤1. 将继电器连接至直流电源，其中电源的正极连接于继电器的一个接线端，而电源的负极则接至继电器线圈的另一个接线端。

2. 连接开关电路。

将一个端子连接至继电器线圈的接线端，另一个端子通过电阻连接至电源的负极。

3. 打开电源，观察继电器的运行情况。

通过动作按钮控制开关，看到继电器的触点是否能够切换。

4. 使用示波器测量继电器在不同输入情况下的切换时间和稳定性。

记录相关数据，并进行分析。

4. 实验结果和分析在实验中，我们发现继电器在受到输入电流时能够正常运行，且触点切换时间短暂且稳定。

16-继电器试验报告继电器试验报告一、试验目的本次继电器试验的主要目的是验证继电器在正常工作条件下的性能，以及评估其在各种异常条件下的行为。

具体目标包括：1.验证继电器在规定电压、电流范围内的正常工作性能。

2.检查继电器在过电压、过电流条件下的动作情况及性能。

3.验证继电器在欠电压、欠电流条件下的动作情况及性能。

4.验证继电器在短路、断路条件下的动作情况及性能。

二、试验设备与材料1.继电器2.电源（可调电压/电流）3.测试负载4.电流表、电压表5.电阻箱6.计时器7.数据记录本三、试验步骤与操作1.准备阶段：将继电器安装到测试负载上，调整电源输出至额定电压和电流值。

2.正常工作性能测试：在额定电压和电流值下，观察并记录继电器的动作时间、接触电阻等数据。

3.过电压、过电流测试：逐步调高电源输出电压至继电器过电压保护动作，记录动作时间及接触电阻。

随后，逐步调高电源电流至继电器过电流保护动作，记录动作时间及接触电阻。

4.欠电压、欠电流测试：逐步调低电源输出电压至继电器欠电压保护动作，记录动作时间及接触电阻。

随后，逐步调低电源电流至继电器欠电流保护动作，记录动作时间及接触电阻。

5.短路、断路测试：将负载断开，逐步调高电源输出电流至继电器短路保护动作，记录动作时间及接触电阻。

随后，将电源输出短路，观察并记录继电器的动作时间、接触电阻等数据。

四、试验结果与分析1.正常工作条件下，继电器的动作时间与接触电阻均符合产品规格书要求。

2.过电压保护动作发生在电源电压高于额定电压的XX%时，过电流保护动作发生在电流高于额定电流的XX%时，其动作时间与接触电阻的性能稳定。

3.当电源电压低于额定电压的XX%时，继电器欠电压保护正确动作。

当电源电流低于额定电流的XX%时，继电器欠电流保护正确动作。

这些条件下，动作时间和接触电阻均在合理范围内。

4.在短路和断路测试中，继电器的动作时间均在安全标准规定内，且接触电阻表现出良好的稳定性。

报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。

文档可根据实际情况进行修改和使用。

电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。

2、掌握继电器的调试方法。

二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。

继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。

当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。

利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。

继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。

电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。

三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。

五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

实验二 6-10KV 线路过流保护实验一．实验目的1．掌握过流保护的电路原理，深入认识继电器保护自动装置的二次原理接线图和展开接线图。

2．进行实际接线操作，掌握过流保护的整定调试和动作试验方法。

二．预习与思考1．为什么要选定主要继电器的动作值，并且进行整定？2．过电流保护中哪一种继电器属于测量元件？三．原理说明电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回接线。

二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。

它是以两种不同的型式表示同一套继电保护电路。

1.原理接线图图12-1 6～10KV线路的过电流保护原理接线图原理接线图用来表示继电保护和自动装置的工作原理。

所有的电器都以整体的形式绘在一张图上，相互联系的流回路、电压电路和直流回路都综合在一起，为了表明这种回路对一次回路的作用，将一次回路的有关部分也画在原理接线图里，这样就能对这个回路有一个明确的整体概念。

图12-1表示6～10KV线路的过电流保护原理接线图，这也是最基本的继电保护电路。

图12-2 线路过电流保护展开图从图12-1中可以看出，整套保护装置由五只继电器组成，电流继电器KA2、KA1的线圈接于A、C两相电流互感器的二次线圈回路中，即两相两继电器式接线。

当发生三相短路或任意两相短路时，流过继电器的电流超过整定值，其常开触点闭合，接通了时间继电器KT 的线圈回路，直流电源电压加在时间继电器KT的线圈上，使其起动，经过一定时限后其延时触点闭合，接通信号继电器KS和保护出口中间继电器KM的线圈回路、二继电器同时起动，信号继电器KS触点闭合，发出6～10KV过流保护动作信号并自保持，中间继电器KM起动后把断路器的辅助触点和跳闸线圈YR二者串联接到直流电源中，跳闸线圈YR通电，跳闸电铁磁励磁，脱扣机构动作，使断路器跳闸，切断故障电路，断路器QF跳闸后，辅助触点分开，切断跳闸回路。

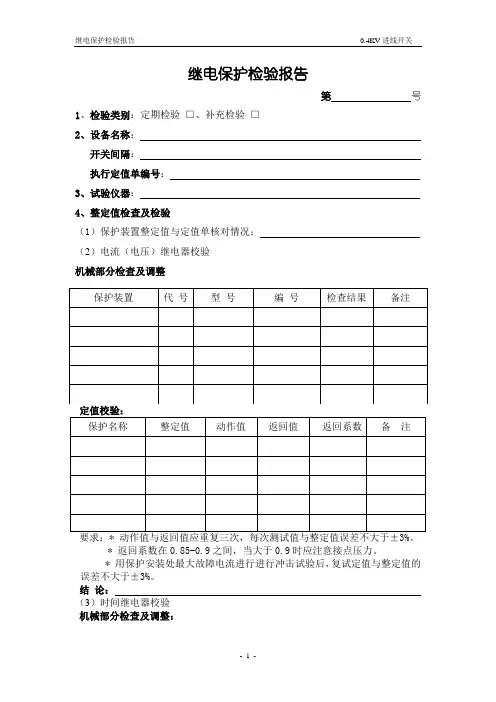

继电保护检验报告第号1、检验类别：定期检验□、补充检验□2、设备名称：开关间隔：执行定值单编号：3、试验仪器：4、整定值检查及检验（1）保护装置整定值与定值单核对情况：（2）电流（电压）继电器校验机械部分检查及调整* 返回系数在0.85-0.9之间，当大于0.9时应注意接点压力。

* 用保护安装处最大故障电流进行进行冲击试验后，复试定值与整定值的误差不大于±3%。

结论：（3）时间继电器校验机械部分检查及调整：定值校验：2、继电器延时整定误差为≤±1%整定值+0.05S。

结论：（4）中间继电器校验：机械部分检查及调整：定值校验：2、继电器动作电压不大于70%额定电压。

动作电流不应大于额定电流。

出口中间继电器动作电压应为额定电压的50%—70%。

3、具有保持线圈的继电器，保持电流不大于额定电流的80%，保持电压不大于额定值的65%，线圈极性与制造厂所标极性一致。

结论：（5）信号继电器校验：机械部分检查及调整：动作值校验：* 具有保持线圈的继电器，保持电流不大于额定电流的80%，保持电压不大于额定值的65%，线圈极性与制造厂所标极性一致。

结论：5、二次回路检查（1）检查电流互感器、电压互感器所有二次绕组接线（含CT、PT根部）及所有二次回路接线正确，端子排引线压接可靠。

检查结果：（2）测量电流互感器二次绕组直阻要求：通过测量电流互感器二次绕组直阻，判断互感器有无内部断线、开路、短路或端子引线压接不牢现象。

检查结果：（3）检查各电流互感器、电压互感器二次回路保护柜内一点可靠接地检查结果：（4）二次回路绝缘检查要求：将所有电流、电压、直流控制回路、信号回路外部接线拆开，并将电流、电压回路接地点拆开，用1000V兆欧表测量回路对地绝缘电阻，其阻值应大于１ＭΩ。

检查结果：6、传动试验（1）静态传动。

所有保护静态传动至出口继电器，并测量出口动作正确。

传动结果：（2）带开关传动（低联高）。

从低压侧端子排上加入故障电流，保护动作后，变压器高、低压侧断路器应正确跳闸。

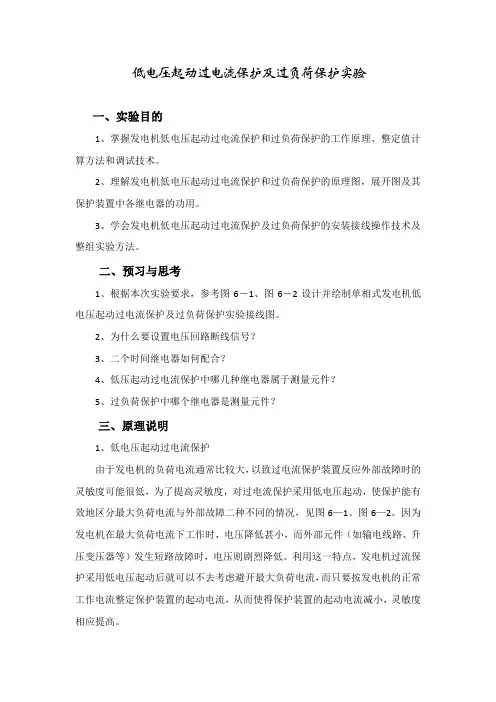

低电压起动过电流保护及过负荷保护实验一、实验目的1、掌握发电机低电压起动过电流保护和过负荷保护的工作原理、整定值计算方法和调试技术。

2、理解发电机低电压起动过电流保护和过负荷保护的原理图，展开图及其保护装置中各继电器的功用。

3、学会发电机低电压起动过电流保护及过负荷保护的安装接线操作技术及整组实验方法。

二、预习与思考1、根据本次实验要求，参考图6－1、图6－2设计并绘制单相式发电机低电压起动过电流保护及过负荷保护实验接线图。

2、为什么要设置电压回路断线信号？3、二个时间继电器如何配合？4、低压起动过电流保护中哪几种继电器属于测量元件？5、过负荷保护中哪个继电器是测量元件？三、原理说明1、低电压起动过电流保护由于发电机的负荷电流通常比较大，以致过电流保护装置反应外部故障时的灵敏度可能很低，为了提高灵敏度，对过电流保护采用低电压起动，使保护能有效地区分最大负荷电流与外部故障二种不同的情况，见图6—1、图6—2。

因为发电机在最大负荷电流下工作时，电压降低甚小，而外部元件（如输电线路、升压变压器等）发生短路故障时，电压则剧烈降低。

利用这一特点，发电机过流保护采用低电压起动后就可以不去考虑避开最大负荷电流，而只要按发电机的正常工作电流整定保护装置的起动电流，从而使得保护装置的起动电流减小，灵敏度相应提高。

考虑到发电机是系统中最重要的元件，为了提高过流保护装置的可靠性，保护实验电路采用三相式接线。

互感器应装设在发电机定子三相线圈中性点侧的各相引出线上。

为了保证发电机在未并入系统前或与系统解列以后发生短路时，保护装置仍能正确工作，电压继电器应从装设在发电机出口处的电压互感器上取得电压，在实际保护接线中这些要点必须掌握。

在本保护中，当电压互感器二次回路断线时，低电压继电器起动中间继电器9，发出断线信号即中间继电器9同时起到交流电压回路断线监视作用。

低电压起动过电流保护装置的动作电流I dz,bh按下式整定：K KI dz,bh= -----------I fh，e(6—1)K h式中：K K——可靠系数，一般取1.15~1.25。

继电器控制实验报告篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为 Kf?UfjUdj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的CCFL的规格；其次是环境温度；再次是工作的频率。

《电力系统继电保护》实验报告实验一供电线路的电流速断保护实验一、实验目的1．掌握电流速断保护的电路原理以及整定计算方法。

2．理解电流速断保护和过电流保护的优缺点。

3．进行实际接线操作, 掌握两段过流保护的整定调试和动作试验方法。

二、预习与思考1．参阅有关教材做好预习，根据本次实验内容，参考两段式过电流保护的原理图及展开图。

2．电流速断保护为什么存在“死区”，怎样弥补？三、原理与说明通过上一个实验可以了解，过电流保护有一个明显的缺点，为了保证各级保护装置动作的选择性，势必出现越靠近电源的保护装置，其整定动作时限越长，而越靠近电源短路电流越大，因此危害更加严重。

因此根据GB50062-1992规定，在过电流保护动作时间超过0.5～0.7s时，应装设瞬时动作的电流速断保护装置。

电流速断保护的整定计算方法请参考相关教材，也可参考附录1的基于本实验一次系统参数的电流速断保护整定计算。

由电流速断保护的整定计算公式可知，电流速断保护不能保护本段线路的全长，这种保护装置不能保护的区域，称为“死区”，因此电流速断保护必须与带时限过电流保护配合使用，过电流保护的动作时间应比电流速断保护至少长一个时间级差Δt=0.5～0.7s，而且须符合前后过电流保护动作时间的“阶梯原则”，以保证选择性。

五、实验步骤实验前准备，实验步骤如下：1．按电流速断保护实验接线图进行接线2．参照实验指导对电流继电器进行整定调试。

3.调整自藕变压器和可调电阻，分别测试动作值和返回值。

图2-4a 电流速断保护实验接线图（交流回路）图2-4b 电流速断保护实验接线图（信号回路）图2-4c 电流速断保护实验接线图（直流回路）六、实验报告1．安装调试及动作试验结束后要认真进行分析总结，按实验报告要求及时写出电流速断保护的实验报告。

2．记录电流速断保护动作值，返回值和试验的操作步骤。

3.分析说明电流速断保护装置的实际应用和保护范围。

实验二供电线路的定时限过电流保护实验一、实验目的1．掌握过流保护的电路原理，深入认识继电保护二次原理接线图和展开接线图。

网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心层次：专科起点本科专业:电气工程及其自动化年级:学号：学生姓名:实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。

（串联，并联)2. 动作电流（压),返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。

2。

使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。

根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？答:返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。

3。

实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。

在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后,母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸.所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下,保护能在大的启动电流情况下可靠返回。

电工实验报告（11篇）电工实验报告（精选11篇）电工实验报告篇1电工实验是电子工程领域中必不可少的一部分，我们需要了解电路的结构和功能，以及电流、电压等基本概念，才能在实验中有效地运用这些知识，从而提高实验效果。

在进行电工实验中，我们不仅要认真观察测量结果，还需要注意安全，有条理地组织实验步骤，以保证实验的准确性和可靠性。

在电工实验中，读懂电路图和理解电路要素是非常关键的。

在学习实验前，我们需要先对相关的电路和器件进行学习，掌握其运行原理和特性，更好地理解电路的构成及其各个部分之间的联系，以便能够对电路进行分析和解决实验中遇到的问题。

此外，我们还需要掌握一些测量工具的使用方法，如万用表等。

在实验过程中，我们还应该注意保持测试仪器的精确。

实验过程中，我们还应注意安全问题。

我们应该根据实验安全要求进行操作，并带好相应的个人防护用品。

在进行电路连线时，应尽可能选择符合安全要求的连线方式，并充分考虑实验环境的安全性，以避免发生不必要的.事故。

同时，我们应该根据实验要求选择合适的电源，并根据实验要求对电源进行正确连接，以避免板子或器件损坏或发生其他故障。

在实验过程中，我们需要有条理地组织实验步骤。

通过合理地安排实验步骤，我们可以在较短的时间内完成实验，并取得更好的实验效果。

在实验时，我们应该遵循实验要求，按照实验步骤进行操作，以确保实验的准确性和可靠性。

如果在实验过程中出现问题，我们应该及时进行记录，以便更好地发现并解决问题。

总之，电工实验是电子工程学生学习和应用电子技术的重要环节。

在实验中，我们需要认真学习电路和器件的相关知识，掌握测量工具的使用方法，注意安全问题，并有条理地组织实验步骤，以获得更好的实验效果。

同时，我们还需要不断学习和扩展自己的知识，在实践中积累更多的经验，以更好地应对电子工程中的挑战。

电工实验报告篇2通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。

继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。

2、掌握设置电流继电器动作定值的方法。

3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。

二、实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变I a 的幅值，以“I a 幅值”为控制量，步长 设置为，整定值为3A ，起始值设置为0A 。

（4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题 1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。

还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。

2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。

OPrere I IK实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。

2、掌握设置电压继电器动作定值的方法。

3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为，整定值为50v ，起始值设置为40v 。

4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题1、电磁型电压继电器的动作电压与电压的整定值有关，和相关磁路的磁阻有关（具体包括铁芯材料的磁导率、铁芯的尺寸、空气气隙的长度），也和线圈的匝数有关。

2、电压继电器的返回系数是实验三 LG-11型功率方向继电器特性实验一、实验目的：1、掌握功率方向继电器的动作特性试验方法 2、测试LG-11型功率方向继电器的最大灵敏角和动作范围；3、测试LG-11型功率方向继电器的角度特性和伏安特性，考虑出现“电压死区”的原因。

电力系统继电保护仿真实验报告实验名称电力系统故障电流速断保护班级学号姓名2021年 7 月 13 日一、实验背景电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计缺陷等原因会发生如短路、断线等故障。

最常见同时也是最危险的故障是发生各种类型的短路。

在发生短路时可能产生以下后果：（1）通过短路点的很大短路电流和所燃起的电弧，使故障元件损坏。

（2）短路电流通过非故障元件，由于发热和电动力的作用，会使其的损坏或缩短其使用寿命。

（3）电力系统中部分地区的电压大大降低，使大量的电力用户的正常工作遭到破坏或产生废品。

（4）破坏电力系统中各发电厂之间并列运行的稳定性，引起系统振荡，甚至使系统瓦解。

各种类型的短路包括三相短路、两相短路、两相短路接地和单相接地短路。

不同类型短路发生的概率不一样，不同类型短路电流大小也不同，一般为额定电流的几倍到几十倍。

大量的现场统计数据表明，在高压电网中，单相接地故障发生概率最大。

为了保证电力系统运行的功能和质量，在设计、分析和研究时必须保证系统的静态和动态特性。

现代电力系统是一个超高压、大容量和跨区域的巨大的联合系统，电力系统事故具有突发性强、维持时间短、复杂程度高、破坏力大的特点，因而使得事后对故障原因分析、查找变得尤其困难。

由于在实际系统上进行试验和研究比较困难，因此借助各种电力系统动态仿真软件电力系统的设计和研究已成为有效途径之一。

当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护。

电流保护分为：电流速断保护、限时电流速断保护和定时限过电流保护，称为电流三段式保护。

当供电网络中任意点发生三相和两相短路时，流过短路点与电源间线路中的短路电流包括短路工频周期分量、暂态高频分量和衰减直流分量。

其短路工频周期分量近似计算为：k k s E E I K Z Z Z ϕϕϕ∑==+。

MATLAB 是一种适用于工程应用各领域分析设计与复杂计算的科学计算软件，由美国Mathworks 公司于1984年正式推出，1988年推出3.X(DOS)版本，1992年推出4.X(Windows)版本；1997年推出5.1(Windows)版本，2000年下半年，Mathworks 公司推出了MATLAB6.0版本。

一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。

随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。

显然，如果在动作电流后继续增大电流，继电器就不会返回了。

可见，返回电流总是小于动作电流的。

而继电器的返回系数，就是其返回电流与启动电流的比值啊。

所以，继电器的返回系数总是小于1 的。

、返回电流（压）和返回系数的定义是什么？2、动作电流（压）答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。

返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。

返回系数：返回电流和动作电流的比值叫做返回系数。

这个系数通常要求要大于0.853、返回系数在设计继电保护装置中有何重要用途？答：1.确保保护选择性的重要指。

2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

返回系数就是继电器的返回量数值与动作量数值的比值。

比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。

三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。

DL—20c、DY—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

315kVA继电器试验报告21. 引言本试验报告旨在对315kVA继电器进行全面测试和评估。

本次试验旨在验证继电器的性能和可靠性，确保其能够在实际应用中正常工作。

2. 试验目的本次试验的主要目的如下：- 验证继电器在正常工作条件下的性能；- 测试继电器在不同负载条件下的响应和稳定性；- 检验继电器在过载和短路情况下的保护功能。

3. 试验装置和方法3.1 试验装置本次试验所使用的装置包括：- 电源供应器- 频率发生器- 负载箱- 测量设备（电压表、电流表等）3.2 试验方法本次试验将按照以下步骤进行：1. 调整电源供应器的输出电压和频率，确保其符合所需的工作条件。

2. 将继电器连接到负载箱和测量设备上。

3. 通过频率发生器激励继电器，并记录其响应时间和动作电流。

4. 在不同负载条件下测试继电器的稳定性和动作特性。

5. 通过模拟过载和短路情况，测试继电器的保护功能。

6. 根据试验结果进行数据分析和评估。

4. 试验结果根据试验的数据分析和评估，得出以下结论：1. 在正常工作条件下，继电器的性能良好，响应时间短且稳定。

2. 在不同负载条件下，继电器表现出良好的稳定性和可靠性。

3. 继电器在过载和短路情况下能够及时动作，有效保护设备的安全运行。

5. 结论与建议根据本次试验结果，我们可以得出以下结论和建议：1. 315kVA继电器在正常工作条件下表现出良好的性能和稳定性，适合在实际应用中使用。

2. 继电器在不同负载条件下表现出良好的稳定性和可靠性，能够满足各种工作要求。

3. 继电器在过载和短路情况下可以有效地保护设备的安全运行。

针对上述结论，我们建议在继续使用该继电器时，进行定期的维护和检查，以确保其性能和可靠性的持续稳定。

6. 参考文献无。
