继电保护实验报告线路保护

实验二常规继电保护的二次接线实验
一、实验目的：
1、熟悉无时限电流速断保护和带时限电流速断保护的二次接线
2、增强自行设计、接线的实践动手能力。

二、实验设备和仪器：
WLB-ⅢB微机线路保护实验台
三、实验线路及原理
操作台保护接线原理图：
参考接线图：
四、实验方法：
1、理解操作台保护的实现过程，按照参考接线图进行接线。

2、合上直流电源开关，分别在A站和B站设置短路点，进行短路实验，看
常规保护装置能否切除短路故障。

记录此时短路点的位置和保护装置切除故障的方式。

3、自行设计A站无时限电流速断保护和带时限电流速断保护的二次接线。

4、根据自己设计的接线方式进行接线。

5、合上直流电源开关，分别在A站和B站设置短路点，进行短路实验，看
常规保护装置能否切除短路故障。

记录此时短路点的位置和保护装置切除故障的方式。

五、实验报告：
1、画出参考接线图的接线原理图：
2、画出自己设计的接线方式的接线原理图：
3、记录短路实验时短路点的位置以及保护装置切除故障的方式。

并分析产
生此种动作的原因。

六、实验注意事项：
1、为保证安全，在接线完毕之后要经过知道教师的检查，确认无误后方可
接通总电源开关进行短路实验。

2、连接三相电源线时，要用不同颜色的线加以区分。

(a-黄,b-绿,c-红)。

实验二 输电线路的电流微机保护实验（微机电流速断保护灵敏度检查实验）一、 实验目的1. 学习电力系统中微机型电流保护整定值的调整方法。

二、 2. 研究电力系统中运行方式变化对保护的影响。

三、 3. 了解电磁式保护与微机型保护的区别。

四、 接线方式及微机保护相关事项试验台一次系统原理图如图1所示。

实验原理接线图如图2所示。

A相负载B相负载C相负载图2实验原理接线图PT 测量 A.B 相接交流电压表, 以显示发电厂电压；做A.B 两相短路时, 电流表要接到A 相或B 相；微机的显示画面: 画面切换——用于选择微机的显示画面。

微机的显示画面由正常运行画面、故障显示画面、整定值浏览和整定值修改画面组成, 每按压一次“画面切换”按键, 装图1 电流保护实验一次系统图置显示画面就切换到下一种画面的开始页, 画面切换是循环进行的。

信号复位——用于装置保护动作之后对出口继电器和信号指示灯进行复位操作。

主机复位——用于对装置主板CPU进行复位操作。

微机保护装置故障显示项目DJZ-III试验台微机保护装置电流电压保护软件流程图如图3所示。

五、实验内容与步骤实验内容: 微机电流速断保护灵敏度检查实验。

实验要求：在不同的系统运行方式下, 调整滑动变阻器阻值的大小（阻值为滑动变阻器刻度除以10）, 做AB相, BC相和CA相短路实验, 记录对应的短路电流和保护是否动作。

如果保护不动作, 记录微机显示屏上“Ia”, “Ib”, “Ic”中的最大值；如果保护动作, 记录微机显示屏上“sd”的值。

四、实验过程及步骤（1）DJZ-III试验台的常规继电器和微机保护装置都没有接入电流互感器TA回路, 在实验之前应该接好线才能进行试验, 实验用一次系统图参阅图1, 实验原理接线图如图2所示。

按原理图完成接线, 同时将变压器原方CT的二次侧短接。

（2）将模拟线路电阻滑动头移动到0Ω处。

（3）运行方式选择, 置为“最小”处。

（4）合上三相电源开关, 直流电源开关, 变压器两侧的模拟断路器1KM、2KM, 调节调压器输出, 使台上电压表指示从0V慢慢升到100V为止, 注意此时的电压应为变压器二次侧电压, 其值为100V（PT测量A, B相接交流电压表）。

实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。

继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。

DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。

DS-25～28是交流时间继电器。

该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。

当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。

从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。

三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。

（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。

选2.4A 和4.8A 为实验整定值。

b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。

c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

姓名：李鑫学号：32112117班级：电气121成绩：实验四（单侧电源辐射式输电线路）三段式电流保护一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。

2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。

3、掌握阶段式电流保护的电气接线和操作实验技术。

二、实验原理1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。

图4-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。

例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。

又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。

在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图4-1。

XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。

第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II = t2I +△t。

无时限电流速断和带时限电流速断是线路XL-1的主保护。

第Ⅲ段为定时限过电流保护，保护范围包括XL-1及XL-2全部，其动作时限为t1III ，它是按照阶梯原则来选择的，即t1III = t2III+△t ，t2III 为线路XL-2的过电流保护的动作时限。

报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。

文档可根据实际情况进行修改和使用。

电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。

2、掌握继电器的调试方法。

二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。

继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。

当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。

利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。

继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。

电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。

三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。

五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

华北电⼒⼤学继电保护综合实验报告完整版华北电⼒⼤学继电保护与⾃动化综合实验报告院系班级姓名学号同组⼈姓名⽇期年⽉⽇教师肖仕武成绩Ⅰ. 微机线路保护简单故障实验⼀、实验⽬的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报⽂。

⼆、实验项⽬1、三相短路实验投⼊距离保护，记录保护装置的动作报⽂。

2、单相接地短路实验投⼊距离保护、零序电流保护，记录保护装置的动作报⽂。

三、实验⽅法1表1- 12、三相短路实验1) 实验接线图1- 1表1- 2表1- 3 三相短路故障，距离保护记录4) 保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.003、单相接地短路实验1) 实验接线见三相短路试验中的图1-12) 实验中短路故障参数设置见三相短路试验中的表1-2表1- 4 A相接地故障，保护记录4) 报⽂及保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=77.50R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=142.00四、思考题1、微机线路保护装置161B包括哪些功能？每个功能的⼯作原理是什么？与每个功能相关的整定值有哪些？功能：距离保护，零序保护，⾼频保护，重合闸1）距离保护是反应保护安装处到故障点的距离，并根据这⼀距离远近⽽确定动作时限的⼀种动作距离保护三段1段：Z1set=（0.8~0.85）Z l，瞬时动作2段：Z1set=K（Z l+Z l1）,t=0.053段：躲过最⼩负荷阻抗，阶梯时限特性与距离保护相关的整定值：KG，KG2，KG3，R DZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，T ch，I DQ，I jw，CT,PT,X2）三相电流平衡时，没有零序电流，不平衡时产⽣零序电流，零序保护就是⽤零序互感器采集零序电流，当零序电流超过⼀定值（综合保护中设定），综和保护接触器吸合，断开电路.与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT3）⾼频保护是⽤⾼频载波代替⼆次导线,传送线路两侧电信号的保护,原理是反应被保护线路⾸末两端电流的差或功率⽅向信号，⽤⾼频载波将信号传输到对侧加以⽐较⽽决定保护是否动作。

8．合上故障模拟断路器3KM，模拟系统发生短路故障（二相或三相均可）。
9．观察负荷灯泡熄灭情况和电流表读数，观察三段保护的动作情况。
10．实验结束后，将故障模拟断路器断开，将三相调压器输出调回0V，断开所有电源开关。
六．实验现象及分析
1．按两相星形接线图完成实验接线，将变压器原方CT的二次侧短接。
2．根据理论计算值整定各继电器的动作整定值：
=A、 =秒
=A、 =秒
=A、 =秒
3．将模拟线路电阻可移动头放置在中间（50%）位置。
4．系统运行方式选择为“最大”，将重合闸开关切换至“OFF”位置，转换开关选择在“线路”。退出所有保护连接片，使保护动作后不能够跳闸。
1.学习电力系统电流保护中电流、时间整定值的调整方法。
2.分析三段式电流保护动作配合的正确。
二．使用设备明细
DJZ-IIIC电气控制与继电保护综合教学试验台
三．实验内容
1．学习整定线路三段式电流保护的动作整定值、时间整定值；
2．观察三段式电流保护动作配合情况。
四．实验原理

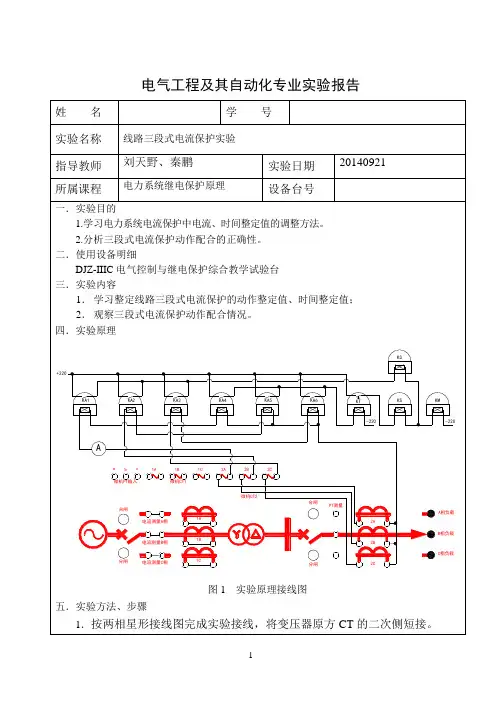

图1实验原理接线图
五．实验方法、步骤
由于保护出口连接片已退出断开保护动作后不能使模拟断路器分断所以故障持续时间不易太长即要在故障开始后当所有保护均已经动作时人为断开故障模拟断路器
电气工程及其自动化专业实验报告
姓名
学号
实验名称
线路三段式电流保护实验
指导教师
刘天野、秦鹏
实验日期
20140921
所属课程
电力系统继电保护原理
设备台号
一．实验目的
5．核查三相调压器输出为0V。
6．合三相电源开关，合直流电源开关，合上变压器两侧的模拟断路器1KM、2KM，调节调压器输出，使线路上的线电压不超过100V，负载灯亮，合上模拟断路器。

2 继电保护的分类
按保护所起的作用分类： 主保护、后备保护、辅助保护等。
辅助保护： 为补充主保护和后备保护的性能或当主保护 和后备保护退出运行而增设的简单保护。
电力系统继电保护的工作配合
发电机保护区 变压器保护区 高压母线II保护区 线路保护区
低压母线保护区 高压母线I保护区 高压母线保护区
对电力系统继电保护 的基本要求
1 继电保护的基本原理
电流增大
过电流保护
电压降低
低电压保护
电流电压间的相位角会发生变化
正常运行时： arg U 20°
I
线路正方向 三相短路：
arg U 60° ~ 85° I
方向保护
1 继电保护的基本原理
测量阻抗发生变化
阻抗保护
Z=U I
正常运行时：负荷阻抗 短路时：短路阻抗
测量阻抗变小
1 继电保护的基本原理
故障切除时间： t = tPR + tQF
tPR 保护动作时间；
一般为0.06～0.12s，最快0.01～0.04s。
tQF 断路器动作时间；
一般为0为0.06～0.15s，最快快00.02～0.06s。
灵敏性
灵敏性是指在规定的保护范围内， 对故障情况的反应能力。满足灵敏性要 求的保护装置应在区内故障时，不论短 路点的位置与短路的类型如何，都能灵 敏地正确地反应出来。
方
继电保护的发展
过 差向距 高
微
行
电流动 电流离 频 保 保保保 保 护 护护护 护
波 保 护
波 保 护
年
年
年 年年年 年
年
年
代
代
微机化 网络化
智能化
保护、控制、 测量、通信

1电力系统继电保护实验报告一、常规继电器特性实验（一）电磁型电压、电流继电器的特性实验 1．实验目的1）了解继电器基本分类方法及其结构。

2)熟悉几种常用继电器,如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理. 3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数. 4）测量继电器的基本特性。

5）学习和设计多种继电器配合实验。

2．继电器的类型与原理继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异. 3．实验内容1)电流继电器特性实验电流继电器动作、返回电流值测试实验. 实验电路原理图如图2—2所示：实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1。

2A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置.（2）查线路无误后,先合上三相电源开关（对应指示灯亮)，再合上单相电源开关和直流电源开关。

（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮)时的最小电流值，即为动作值.（4）继电器动作后，再调节调压器使电流值平滑下降,记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。

（5)重复步骤（2）至（4），测三组数据.(6)实验完成后，使调压器输出为0V ，断开所有电源开关。

（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。

（8）计算整定值的误差、变差及返回系数。

误差＝［ 动作最小值－整定值 ］／整定值变差＝［ 动作最大值－动作最小值 ］／动作平均值 ⨯ 100% 返回系数＝返回平均值／动作平均值表2—1 电流继电器动作值、返回值测试实验数据记录表-220动作信号灯22）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2—3所示:实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共端"，将开关BK 的一条支路接在多功能表的“输入1”和“公共端"，使调压器输出为0V ，将电流继电器动作值整定为1.2A ，滑线电阻的滑动触头置于其中间位置。

1 2 1 KA KA KS
3 4 1 2 KA KA KT KS
5 6 2 3 KA KA KT KS
第一段电流速断保护
第二段时限电流速断
第三段电流保护
三段式过流 保护装置
D1 短路 D2 短路
t3＜t2 t2＜t3
跳闸时 间矛盾
双侧电源供电线路图
方 向 电 流 保 护 接 线 图 特点：保证单电源环形 网和多电源网各段电流 保护之间动作的选择性。
110kV继电保护及自动装置
遵义供电局
任德春
线 路 保 护 装 置
1 2 3 4 5
线路保护的分类
定时限过流保护
三段式过流保护
零序电流保护 距 离 保 护
一、线路保护的分类
过流保护 方向过流
Text 接地保护
速断保护 线路保护 的种类 距离保护 高频保护
任务:有选择、快速、可靠切除线路 发生的各种故障
结论： 故障相电压为零， 非故障相对地电压升 3 高为原来 倍。
j1500
正常运行时：没有零序电压， 三只电压表读数相等，继电器 KV不动作。 当系统任一出线发生接地故障时， 接地相对地电压为零，而其他两 相对地电压升高。同时在开口三 角处出现零序电压，过电压继电 器KV动作，给出接地信号。
中性点经消弧 N 线圈接地系统
距离 保护
反应保护安装处至故障点的距离，并根据距离的 远近而确定动作时限的一种保护装置。
A B 1 2 Id Zd d(3) Ud=0 C
U m Zm= Im 图1—1单侧电源线路
距 离 保 护 原 理 接 线
三段式距离保护原理接线图
ZI 1 起动 元件 2 方向 元件 3
•

网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心层次：专科起点本科专业:电气工程及其自动化年级:学号：学生姓名:实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。

（串联，并联)2. 动作电流（压),返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。

2。

使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。

根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？答:返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。

3。

实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。

在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后,母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸.所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下,保护能在大的启动电流情况下可靠返回。

电网继电保护
17
4.2 保护配置方式——220kV部分 同500kV，两套保护完全双重化： 。一般配置两段零序过流保护，但不作
硬性要求； 强调主保护（纵联保护）的功能特性 。对双母线接线，重合闸、母线电压选
择、断路器防跳及跳闸自保持、断路 器失灵起动装置放在线路保护柜内， 但不双重化； 。其他同500kV部分
电网继电保护
20
6.保护动作时间级差配合
A处故障（N处线路保护1段内）： （3）如N站的断路器（5011/5012）失灵或是CT与断路 器之间的死区故障; 如5011失灵，起动N站母线保护0.25s跳该母线上的所有 断路器；如5012失灵， 0.25s起动5013跳闸及远方跳闸 (5032、5033约0.30s跳闸);
电网继电保护
22
6.保护动作时间级差配合
2020年10月11日
电网继电保护
13
500kV厂站保护配置举例
ቤተ መጻሕፍቲ ባይዱ
2020年10月11日
电网继电保护
14
3.1 保护配置原则—500kV部分
——更强调保护的依赖性与速动性，但 也不能失掉安全性，同时满足其他配 置要求；
● 两套全线速动的主保护
● 完善的后备保护
- 三段式相间距离及接地距离
- 反映高电阻接地故障的定时限/反时限零序 方向过流保护
2020年10月11日
电网继电保护
5
1. 保护配置目的
1.1 检测电网中发生的故障 （相间短路、接地短路、断线）
1.2 检测其它异常运行情况 （过负荷、温度过高、压力过高）
2020年10月11日
电网继电保护
6
1. 保护配置目的
1.3 隔离故障，使受区域影响最小 1.4 使设备免受过应力、免受损害 1.5 维持整个电网的安全稳定运行

实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。

2.掌握三段式电流保护的参数整定及各段保护之间的配合。

二、实验内容三段式电流保护分电流速断保护（I段保护），限时电流速断保护（II 段保护）和过电流保护（III段保护）：包括以下4个部分：（1）电流保护I段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0,反之输出1。

其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流I段是瞬时动作，所以延时时间很小（延时0.05S）。

它只能保护线路的一部分，不能保护全长。

（2）电流保护II段：其动作原理与电流I段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S,它能保护本线路的全长。

（3）电流保护I段：其动作原理与电流保护I段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。

当满足灵敏度的情况下，它的动作时间应与下一保护的ni段相配合。

（4）保护出口部分，该部分的功能就是将电流I、II和n段的输出信号相与。

模拟单侧电源系统中，线路发生故障时保护的动作情况。

ContinuousThnee-Pha&e Sfluroe 1）三相电源模排，战电压为1MV二A相的相柱南为0：^电内部连接方式为Yg；内部电限力内部也感为0,04比疑问2）格踞殁模块起始状态身close,勾iiA, H,白拜美,不在胃触发：勾逸开、断时间为外部校前方式□・» In1 DirtlSwtKygtem 3Three-PhaseFault5）故障发时4）二相卤端，500KW9.图3-1仿真模型图3-2子系统模型主要模块参数设置如下：(1)三相电源模块：线电压设置为10kV ； A 相的相位角设置参数为0；频 率设置参数为50Hz,内部连接方式设置为Yg ，星形连接；电源的内部电阻 设置参数为3。

线路保护装置试验报告
工程单体/继电保护（表号：BDTS2014-2-4）一、铭牌及厂家XX间隔6-1
三、屏内绝缘检测
六、模数变换系统校验
七、输入接点检查
（2）正序容抗定值（零序差动）
试验条件：通道自环，仅投主保护压板，重合闸把手切在“单重”控制字“投纵联差动保护”置1、“专用光纤”置1、“通道自环试验”置1、“投重合闸置”1、“投重合闸不检”置1，重合闸充
断线相过流、断线零序过流保护
（4）工频变化量距离保护
(5)距离保护
试验条件：仅投距离保护压板，重合闸把手切在“单重”，控制字中投入I、II、III段接地距离保
备注：加故障电流4皿，故障电压0V，模拟单相接地、两相和三相反方向故障，距离保护不动作。

九、输出接点检查
备注内容: 十一、结论：符合《继电保护及电网安全自动装置检验规程》(DL/T 995-2016)及产品技术要求，合格。

试验负责人:日期:
审核:日期:。

开入负电源 开入负电源 纵联硬压板 距离硬压板 零序硬压板 三相不一致硬压板 备用 备用 通道试验 重合方式1 重合方式2
沟三闭重 A相跳位
B相跳位 C相跳位 备用 单跳启动重合闸 三跳启动重合闸 备用 压力低闭锁重合闸 备用 备用
备用 备用 备用 备用 检修压板
其它保护停信
收信 备用 备用 3DB告警/导频消失
IA
219
UA
至 采 样 保 持
227 228
UX
IB
IC
至 采 样 保 持
220
UB
221 222
UC
3I 0
图 9-2-2 交流输入变换插件与系统接线图 如无特殊说明，2＃插件为主要采样插件，1＃插件备用。
I A 、 I B 、 I C 、 3I 0 ，分别为三相电流和零序电流输入， U A 、 U B 、 U C 为三相电压输
系统联调部全员素质提升培训教材
继电保护原理——线路保护
第九章
线路保护
414
系统联调部全员素质提升培训教材
继电保护原理——线路保护
第一节
概述
高压线路保护装置适用 220kV 及以上电压等级输电线路成套数字式保护装置， 主保护为 纵联保护，后备保护为距离保护及零序保护，可选择配置自动重合闸。 1. 纵联保护 电流电压保护和距离保护原理用于输电线路时， 只需将线路一端的电流、 电压经过互感 器引入保护装置，比较容易实现。但由于互感器传变的误差、线路参数值的不确定性以及继 电器本身的测量误差等原因， 保护装置可能将被保护线路对端所连接的母线上的故障， 或与 母线连接的其它线路出口处故障， 误判断为本线路末端的故障而将被保护线路切除。 为了防 止这种非选择性动作， 不得不将这种保护的无时限保护范围缩短到小于线路全长。 一般应将 保护的无时限 I 段的保护范围整定为线路全长的 80%~90%。对于其余的 10%~20%线路上的 故障，只能按第 II 段的时限切除。为了保护故障切除后电力系统的稳定运行。这对于某些 重要线路是不能允许的。在这种情况下，只能采用所谓的纵联保护原理保护输电线路，以实 现线路全长范围内任何点故障的无时限切除。 输电线的纵联保护，就是用某种通信通道（简称通道）将输电线两端或各端（对于多端 线路）的保护装置纵向连接起来，将各端的电气量（电流、功率的方向等）传送到对端，将 各端的电气量进行比较， 以判断故障在本线路范围内还是在线路范围之外， 从而决定是否切 除被保护线路。因此上理论上这种纵联保护具有绝对的选择性。 任何纵联保护都是依靠通信通道传送的某种信号来判断故障的位置是否在被保护线路 内。因此信号的性质和功能在很大程度上决定了保护的性能。信号按其性质可分为三种，即 闭锁信号、允许信号和跳闸信号。 所谓闭锁信号就是指： “收不到这种信号是保护动作跳闸的必要条件“。就是当线路发 生故障时，由判定为外部故障的一端保护装置发出闭锁信号，将两端的保护闭锁。而当内部 故障时，两端均不发、因而也收不到闭锁信号，保护即可动作于跳闸。 所谓允许信号是指： “收到这种信号是保护动作跳闸的必要条件” 。因此当内部故障时， 两端保护应同时向对端发出允许信号，使保护装置能够动作于跳闸。而当外部故障时，则因 接近故障点端判处故障在反方向而不发允许信号， 对端保护不能跳闸， 本段则因判出故障在 反方向也不能跳闸。 所谓跳闸信号是指： “收到这种信号是保护动作与跳闸的充要条件” 。实现这种保护时， 实际上是利用装设在每一端的瞬时电流速断、距离 I 段或零序电流速断等保护，当其保护范

总之，这次实验是一次非常有意义和有收获的学习经历，我不仅学到了过电流保护的知识和技能，而且培养了我的实践能力和创新能力，也拓展了我的视野和思维，为我今后的学习和工作打下了坚实的基础。我感谢老师和同学们的指导和帮助，我也希望能够继续参与更多的电力系统继电保护的实验，进一步提高我的水平和能力，为电力系统的安全和稳定做出贡献。
实 验 报 告
课程名称：
电力系统继电保护
实验项目：
6到10KV线路过电流保护
一、实验目的
（1）掌握 6~10kV 线路过电流保护原理，认识二次电路图中的原理接线图和展开接线
图。
（2）熟悉本实验中继电保护实际设备与原理接线图和展开接线图的对应关系，为后续
电力控制与继电保护实验打下良好的基础。
（3）熟悉实际电路接线操作，掌握过电流保护的继电器整定调试和动作试验方法。
安全操作：在进行过电流保护操作时，必须遵循安全操作规程，戴好必要的防护用具，禁止擅自操作高压设备，确保人身安全。
五、实验内容与步骤
（1）选择电流继电器的动作值，确定线圈接线方式（串联还是并联）和时间继电器的
动作时限。（例如：额定运行时的工作电流为3A，选择DL-24C/6型电流继电器，整定动作
值4.2A；选择DS-22型时间继电器，整定动作时限2.5s；也可根据老师要求进行整定。）
维护保养：定期对过电流保护装置进行维护保养，例如清洁设备表面、检查连接螺丝是否松动等。确保装置的可靠性和稳定性。
故障排除：当线路发生过电流保护动作时，需要及时排除故障，修复设备或线路的问题。同时，要做好故障记录，分析原因，以便改进保护措施。
配合其他保护装置：过电流保护通常与其他保护装置配合使用，如距离保护、差动保护等。在操作中，需要确保各个保护装置之间的协调性和互锁性，以提高线路的安全性和可靠性。

电力系统继电保护实验报告姓 名学 号指导教师专业班级学 院 信息工程学院实验二：方向阻抗继电器特性实验一、实验目的1. 熟悉整流型LZ-21型方向阻抗继电器的原理接线图，了解其动作特性；2. 测量方向阻抗继电器的静态()ϕf Z pu =特性，求取最大灵敏角；3. 测量方向阻抗继电器的静态()r pu I f Z =特性，求取最小精工电流；4. 研究方向阻抗继电器记忆回路和引入第三相电压的作用。

二、实验内容1．整流型阻抗继电器的阻抗整定值的整定和调整前述可知，当方向阻抗继电器处在临界动作状态时，推证的整定阻抗表达式如式4-3所示，显然，阻抗继电器的整定与LZ-21中的电抗变压器DKB 的模拟阻抗Z I 、电压变换器YB 的变比n YB 、电压互感器变比n PT 和电流互感器n CT 有关。

例如，若要求整定阻抗为Zset =15Ω，当n PT =100，n CT =20，Z I =2Ω（即DKB 原方匝数为20匝时），则1015=yb n ，即YB n 1=0.67。

也就是说电压变换器YB 副方线圈匝数是原方匝数的67%，这时插头应插入60、5、2三个位置，如图4-10所示。

（1，检查电抗变压器DKB 原方匝数应为16（2）计算电压变换器YB 的变比6.15=yb n ，YB 副方线圈对应的匝数为原方匝数的32%。

（3）在参考图4-10阻抗继电器面板上选择20匝、10匝，2匝插孔插入螺钉。

表4-3 DKB 最小整定阻抗范围与原方线圈对应接线（4）改变DKB原方匝数为20匝（Z I=2Ω）重复步骤（1）、（2），在阻抗继电器面板上选择40匝、0匝，0匝插孔插入螺钉。

（5）上述步骤完成后，保持整定值不变，继续做下一个实验。

2．方向阻抗继电器的静态特性Z pu=f（ϕ）测试实验实验步骤如下：（1）熟悉LZ-21方向阻抗继电器和ZNB-Ⅱ智能电秒表的操作接线及实验原理。

认真阅读LZ-21方向阻抗继电器原理接线图4-2和实验原理接线图（图4-11）（2）按实验原理图接线，具体接线方法可参阅LG-11功率方向继电器实验中所介绍的内容。
