继电器的实验报告

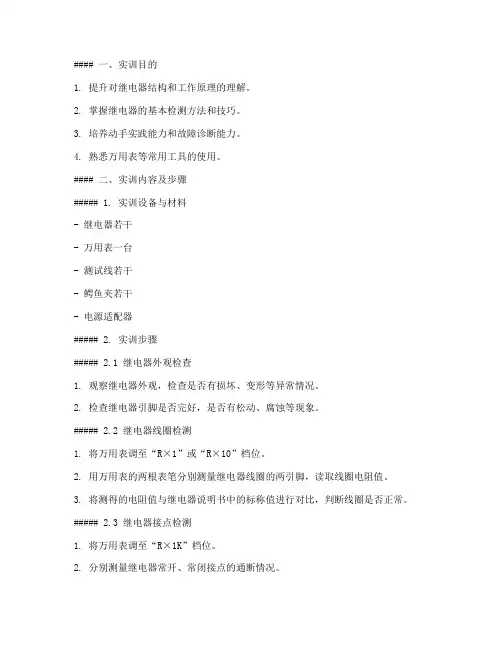

#### 一、实训目的1. 提升对继电器结构和工作原理的理解。

2. 掌握继电器的基本检测方法和技巧。

3. 培养动手实践能力和故障诊断能力。

4. 熟悉万用表等常用工具的使用。

#### 二、实训内容及步骤##### 1. 实训设备与材料- 继电器若干- 万用表一台- 测试线若干- 鳄鱼夹若干- 电源适配器##### 2. 实训步骤##### 2.1 继电器外观检查1. 观察继电器外观，检查是否有损坏、变形等异常情况。

2. 检查继电器引脚是否完好，是否有松动、腐蚀等现象。

##### 2.2 继电器线圈检测1. 将万用表调至“R×1”或“R×10”档位。

2. 用万用表的两根表笔分别测量继电器线圈的两引脚，读取线圈电阻值。

3. 将测得的电阻值与继电器说明书中的标称值进行对比，判断线圈是否正常。

##### 2.3 继电器接点检测1. 将万用表调至“R×1K”档位。

2. 分别测量继电器常开、常闭接点的通断情况。

3. 在不通电的情况下，常开接点应不通，常闭接点应导通。

4. 通电后，常开接点应导通，常闭接点应不通。

##### 2.4 继电器吸合性能检测1. 将继电器线圈接入电源适配器。

2. 观察继电器吸合情况，判断吸合是否正常。

3. 吸合后，继电器应无明显噪音，衔铁吸合牢固。

##### 2.5 继电器释放性能检测1. 断开电源适配器，观察继电器释放情况。

2. 继电器应能迅速释放，衔铁复位。

#### 三、实训结果及数据处理##### 1. 实训结果1. 通过实训，掌握了继电器的基本检测方法和技巧。

2. 发现部分继电器线圈电阻值与标称值不符，判定为线圈损坏。

3. 发现部分继电器吸合性能不良，判定为吸合不良。

##### 2. 数据处理1. 对检测到的异常继电器进行记录，并分析原因。

2. 对正常继电器进行归类，以便后续使用。

#### 四、实训总结1. 本实训使我对继电器的基本结构、工作原理和检测方法有了更深入的了解。

一、实验目的1. 了解继电器的工作原理及基本结构；2. 掌握继电器在电路中的应用；3. 学会使用继电器控制电路的通断；4. 提高动手能力和实验技能。

二、实验原理继电器是一种利用电磁力来实现电路通断的电器元件。

当继电器线圈通电时，电磁铁产生磁性，吸合衔铁，使电路接通；当线圈断电时，电磁铁失去磁性，衔铁在弹簧的作用下释放，使电路断开。

继电器具有控制电路简单、可靠性强、寿命长等优点，广泛应用于工业控制、家用电器等领域。

三、实验器材1. 继电器1个；2. 电磁铁1个；3. 线圈1个；4. 开关1个；5. 电源1个；6. 导线若干；7. 电路板1块。

四、实验步骤1. 搭建电路：将电源、开关、线圈、继电器和电磁铁依次连接，确保电路连接正确。

2. 通电实验：闭合开关，观察继电器是否吸合，电磁铁是否产生磁性。

3. 断电实验：断开开关，观察继电器是否释放，电磁铁是否失去磁性。

4. 控制电路通断实验：将开关连接到电路中，观察开关控制继电器吸合和释放的效果。

5. 改变电路参数实验：改变线圈匝数、电流大小等参数，观察继电器吸合和释放的效果。

五、实验结果与分析1. 通电实验：当开关闭合时，继电器吸合，电磁铁产生磁性；当开关断开时，继电器释放，电磁铁失去磁性。

2. 断电实验：当开关断开时，继电器释放，电磁铁失去磁性；当开关闭合时，继电器吸合，电磁铁产生磁性。

3. 控制电路通断实验：通过开关控制继电器吸合和释放，实现电路的通断。

4. 改变电路参数实验：改变线圈匝数、电流大小等参数，可以改变继电器的吸合和释放效果。

线圈匝数增加，吸合和释放效果增强；电流增大，吸合和释放效果增强。

六、实验总结通过本次实验，我们了解了继电器的工作原理及基本结构，掌握了继电器在电路中的应用，学会了使用继电器控制电路的通断。

实验过程中，我们遇到了一些问题，如电路连接错误、参数设置不当等，通过查阅资料和反复实验，最终解决了问题。

本次实验提高了我们的动手能力和实验技能，为今后的学习和工作打下了基础。

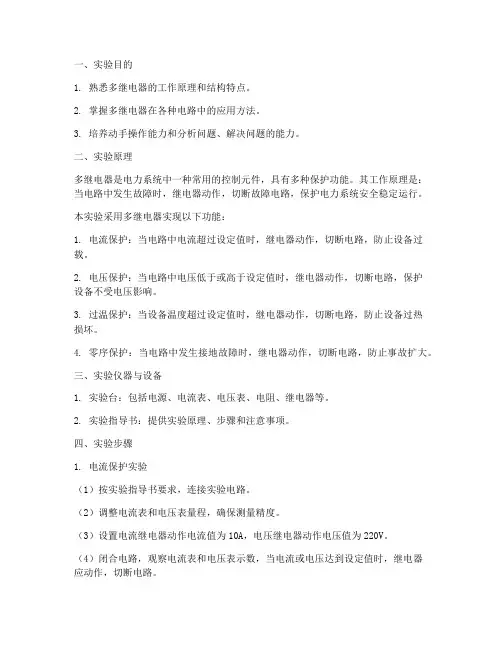

一、实验目的1. 熟悉多继电器的工作原理和结构特点。

2. 掌握多继电器在各种电路中的应用方法。

3. 培养动手操作能力和分析问题、解决问题的能力。

二、实验原理多继电器是电力系统中一种常用的控制元件，具有多种保护功能。

其工作原理是：当电路中发生故障时，继电器动作，切断故障电路，保护电力系统安全稳定运行。

本实验采用多继电器实现以下功能：1. 电流保护：当电路中电流超过设定值时，继电器动作，切断电路，防止设备过载。

2. 电压保护：当电路中电压低于或高于设定值时，继电器动作，切断电路，保护设备不受电压影响。

3. 过温保护：当设备温度超过设定值时，继电器动作，切断电路，防止设备过热损坏。

4. 零序保护：当电路中发生接地故障时，继电器动作，切断电路，防止事故扩大。

三、实验仪器与设备1. 实验台：包括电源、电流表、电压表、电阻、继电器等。

2. 实验指导书：提供实验原理、步骤和注意事项。

四、实验步骤1. 电流保护实验（1）按实验指导书要求，连接实验电路。

（2）调整电流表和电压表量程，确保测量精度。

（3）设置电流继电器动作电流值为10A，电压继电器动作电压值为220V。

（4）闭合电路，观察电流表和电压表示数，当电流或电压达到设定值时，继电器应动作，切断电路。

2. 电压保护实验（1）按实验指导书要求，连接实验电路。

（2）调整电流表和电压表量程，确保测量精度。

（3）设置电压继电器动作电压值为180V和240V。

（4）闭合电路，观察电流表和电压表示数，当电压低于180V或高于240V时，继电器应动作，切断电路。

3. 过温保护实验（1）按实验指导书要求，连接实验电路。

（2）调整电流表和电压表量程，确保测量精度。

（3）设置过温保护继电器动作温度值为70℃。

（4）闭合电路，观察电流表和电压表示数，当设备温度超过70℃时，继电器应动作，切断电路。

4. 零序保护实验（1）按实验指导书要求，连接实验电路。

（2）调整电流表和电压表量程，确保测量精度。

继电器控制实验报告摘要：继电器作为一种常见的电气元件，在电路中广泛应用。

本实验旨在探究继电器的工作原理及其在控制电路中的应用。

通过搭建简单的继电器控制电路，我们研究了继电器在不同输入情况下的切换特性，并分析了其对电路稳定性的影响。

实验结果表明，继电器能够有效地将小功率信号转换为大功率信号，并且具有良好的传输特性，适用于各种自动控制系统中。

1. 引言继电器是一种电器开关装置，通过控制一个电磁线圈的电流，来控制另一个或多个电路的开闭。

它由电磁机构和电动触点组成，常用于自动控制系统、电力系统及仪表仪器等领域。

本实验旨在深入理解继电器的工作原理，并通过实验验证其在电路中的应用。

2. 实验原理2.1 继电器的工作原理继电器的工作原理基于电磁感应现象。

当继电器的电磁线圈中通有电流时，电流产生的磁场将使继电器的铁芯发生磁化，引起磁铁的吸引力，进而使触点发生作动。

利用这种原理，继电器可以将小电流信号转换为大电流信号，并且能够起到隔离、保护和自动控制的作用。

2.2 继电器的构造和型号继电器通常由铁芯、线圈、触点和外壳等部件组成。

根据其用途和工作特性的不同，继电器可以分为吸引式继电器、保持式继电器、交流继电器和直流继电器等多种型号。

其中，吸引式继电器是应用最广泛的一种类型，具有结构简单、使用方便等特点。

3. 实验过程3.1 实验材料- 继电器- 直流电源- 开关- 电阻- 连接线3.2 实验步骤1. 将继电器连接至直流电源，其中电源的正极连接于继电器的一个接线端，而电源的负极则接至继电器线圈的另一个接线端。

2. 连接开关电路。

将一个端子连接至继电器线圈的接线端，另一个端子通过电阻连接至电源的负极。

3. 打开电源，观察继电器的运行情况。

通过动作按钮控制开关，看到继电器的触点是否能够切换。

4. 使用示波器测量继电器在不同输入情况下的切换时间和稳定性。

记录相关数据，并进行分析。

4. 实验结果和分析在实验中，我们发现继电器在受到输入电流时能够正常运行，且触点切换时间短暂且稳定。

继电器实验报告总结
继电器是一种常见的电气控制元件，具有开关信号转换、放大和隔离等功能。

本次实验旨在通过搭建继电器电路，掌握继电器的工作原理和应用技巧。

实验步骤：
1.根据电路图，搭建继电器电路。

电路图中包括继电器、开关、电源和负载等元件。

2.连接电源，并使用万用表检测电路的电压和电流情况。

确保电路连接正确，电压和电流在正常范围内。

3.按下开关，观察负载的变化。

继电器的触点应该打开或关闭，控制负载的通断。

4.测试不同电压和电流下继电器的工作情况。

通过调整电源电压和负载电流，观察继电器的响应时间、吸合和断开的稳定性等性能指标。

实验结果：
1.继电器能够实现开关信号的转换和放大，对电路的控制作用非常重要。

2.继电器的工作原理是通过电磁吸合和断开触点来控制负载的通断状态。

3.继电器的性能指标包括响应时间、吸合和断开的稳定性、最大通电电流等，需要根据实际应用场景进行选择。

4.在实际应用中，继电器常用于电器控制、自动化控制、安全保护等领域，具有很大的应用前景。

总结：
通过本次实验，我对继电器的工作原理和应用技巧有了更深入的了解。

继电器作为电气控制元件的重要组成部分，具有很大的应用前景。

在今后的学习和工作中，我将继续深入探究继电器的应用，为实际生产和工程项目提供更好的服务。

一、实验目的1. 了解继电器的基本原理和结构，熟悉其工作过程。

2. 掌握继电器接线的正确方法和注意事项。

3. 通过实验验证继电器接线的正确性，提高动手实践能力。

二、实验原理继电器是一种利用电磁原理控制电路的开关装置，具有控制电路与被控电路之间电气隔离的特性。

继电器主要由线圈、铁芯、衔铁、触点等部分组成。

当线圈通电时，线圈产生的磁场使铁芯产生磁力，吸引衔铁运动，从而带动触点闭合或断开，实现电路的通断。

三、实验设备1. 继电器：JL-12型2. 电源：直流电源3. 电流表：0～5A4. 电压表：0～15V5. 开关：若干6. 连接线：若干7. 继电器实验台四、实验步骤1. 将继电器安装到实验台上，确保接线端子处于正常位置。

2. 根据实验要求，设计实验电路图，确定继电器线圈和触点的连接方式。

3. 将电源、电流表、电压表等实验设备连接到实验电路中。

4. 按照实验电路图，正确连接继电器线圈、触点、开关和连线。

5. 开启电源，观察电流表和电压表的读数，验证继电器接线的正确性。

6. 根据实验要求，调整继电器线圈电流，观察触点闭合和断开的情况，验证继电器的工作原理。

五、实验结果与分析1. 实验结果：按照实验步骤连接好电路后，开启电源，电流表和电压表显示正常。

当调整线圈电流时，触点能够正常闭合和断开。

2. 分析：实验结果表明，继电器接线正确，能够实现电路的通断控制。

在实验过程中，需要注意以下几点：（1）确保继电器线圈和触点的连接正确，避免接触不良或短路现象。

（2）在调整线圈电流时，要缓慢进行，避免过大的电流冲击损坏继电器。

（3）观察实验现象时，要注意安全，避免触电等事故。

六、实验总结本次实验通过对继电器接线的操作，加深了对继电器原理和结构的理解，掌握了继电器接线的正确方法和注意事项。

在实验过程中，培养了动手实践能力和观察能力。

同时，也认识到在实验操作中要注意安全，遵守实验规范。

七、实验报告实验一：继电器接线实验一、实验目的了解继电器的基本原理和结构，掌握继电器接线的正确方法和注意事项。

继电器实验报告继电器实验报告继电器是一种常见的电器元件，广泛应用于电力系统、自动化控制、通信设备等领域。

本次实验旨在通过对继电器的实际操作，深入了解其原理和工作机制，并探索其在电路中的应用。

实验一：继电器的基本原理继电器是一种电磁开关，由线圈和触点组成。

当线圈通电时，产生磁场，使触点闭合或断开，从而实现电路的开关控制。

实验中，我们使用了一个直流继电器，通过连接电源和开关，观察继电器的工作状态。

在实验过程中，我们发现继电器的工作与线圈的极性有关。

当正极连接到线圈的一端，负极连接到线圈的另一端时，继电器的触点闭合；反之，触点断开。

这说明继电器的工作是由线圈产生的磁场所引起的。

此外，我们还观察到继电器在断开电源后，触点会恢复到初始状态，这是由于继电器内部的弹簧机构的作用。

实验二：继电器在电路中的应用继电器在电路中有着广泛的应用，其中之一就是电路的开关控制。

我们通过搭建一个简单的电路，使用继电器实现灯泡的开关控制。

实验中，我们将继电器的触点与灯泡连接，线圈与电源和开关相连。

当开关闭合时，线圈通电，继电器的触点闭合，灯泡亮起；当开关断开时，线圈断电，继电器的触点断开，灯泡熄灭。

通过这个实验，我们可以看到继电器在电路中的重要作用，实现了电路的远程控制。

除了开关控制，继电器还可以用于电路的保护。

例如，在电力系统中，继电器可以用于监测电流、电压等参数，一旦超过设定值，继电器会自动断开电路，起到保护作用。

此外，继电器还可以用于电路的时序控制、电机的启动等。

实验三：继电器的特点和注意事项继电器作为一种常见的电器元件，具有一些特点和需要注意的事项。

首先，继电器的线圈需要匹配电源的电压，否则无法正常工作。

此外，线圈的功率也需要根据实际需求进行选择，过大或过小都会影响继电器的工作。

其次，继电器的触点有一定的寿命，需要定期检查和更换。

触点的负载能力也需要根据实际情况进行选择，过大的负载会导致触点烧毁。

另外，继电器在使用过程中需要注意防护措施，避免触电和短路等事故。

一、实验目的1. 了解继电器的基本分类、结构和工作原理。

2. 熟悉常用继电器的特性和应用。

3. 掌握继电器实验的基本步骤和操作方法。

4. 培养动手能力和实验技能。

二、实验原理继电器是一种电控制器件，用于自动或半自动地控制电路的通断。

它主要由线圈、铁芯、衔铁、触点等部分组成。

当线圈通过电流时，铁芯产生磁性，吸引衔铁，使触点闭合或断开，从而实现电路的通断控制。

三、实验设备1. 继电器实验台2. 交流电源3. 电流表4. 电压表5. 阻值可调电阻6. 开关7. 导线四、实验步骤1. 接线：根据实验电路图，将继电器、电阻、开关、电源等元器件连接好，确保连接正确无误。

2. 调节电阻：将电阻的滑动触头置于中间位置，调节电阻值，使电流表读数为零。

3. 通电实验：1. 闭合开关，使线圈通电。

2. 观察继电器动作情况，记录电流表和电压表的读数。

3. 断开开关，使线圈断电。

4. 观察继电器复位情况，记录电流表和电压表的读数。

4. 改变电阻值：重复步骤3，改变电阻值，观察继电器动作情况和电流、电压变化。

5. 更换继电器：更换不同型号的继电器，重复步骤3和4，比较不同继电器的特性和性能。

五、实验结果与分析1. 实验现象：当线圈通电时，继电器动作，触点闭合；断电时，继电器复位，触点断开。

2. 数据分析：1. 当电阻值较小时，电流表读数较大，继电器动作电流较小；当电阻值较大时，电流表读数较小，继电器动作电流较大。

2. 不同型号的继电器，其动作电流和复位电流有所不同，性能有所差异。

六、实验结论1. 继电器是一种常用的电控制器件，具有结构简单、可靠性高、控制范围广等优点。

2. 继电器的工作原理是利用线圈通电产生的磁场吸引衔铁，使触点闭合或断开，从而实现电路的通断控制。

3. 通过实验，掌握了继电器实验的基本步骤和操作方法，了解了不同型号继电器的特性和性能。

七、实验心得1. 实验过程中，要注意安全，防止触电事故发生。

2. 实验操作要规范，确保实验结果的准确性。

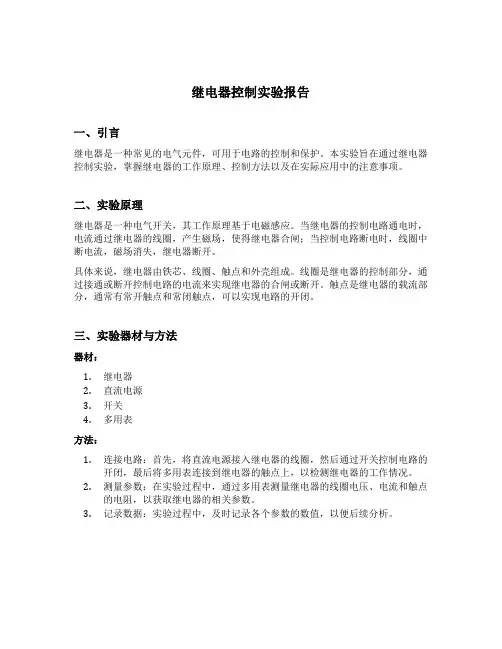

继电器控制实验报告一、引言继电器是一种常见的电气元件，可用于电路的控制和保护。

本实验旨在通过继电器控制实验，掌握继电器的工作原理、控制方法以及在实际应用中的注意事项。

二、实验原理继电器是一种电气开关，其工作原理基于电磁感应。

当继电器的控制电路通电时，电流通过继电器的线圈，产生磁场，使得继电器合闸；当控制电路断电时，线圈中断电流，磁场消失，继电器断开。

具体来说，继电器由铁芯、线圈、触点和外壳组成。

线圈是继电器的控制部分，通过接通或断开控制电路的电流来实现继电器的合闸或断开。

触点是继电器的载流部分，通常有常开触点和常闭触点，可以实现电路的开闭。

三、实验器材与方法器材：1.继电器2.直流电源3.开关4.多用表方法：1.连接电路：首先，将直流电源接入继电器的线圈，然后通过开关控制电路的开闭，最后将多用表连接到继电器的触点上，以检测继电器的工作情况。

2.测量参数：在实验过程中，通过多用表测量继电器的线圈电压、电流和触点的电阻，以获取继电器的相关参数。

3.记录数据：实验过程中，及时记录各个参数的数值，以便后续分析。

四、实验结果与分析1. 线圈电压与电流的关系在实验中，通过改变直流电源的电压，记录线圈电压和电流的数据，并绘制出线圈电流与电压的关系曲线图。

实验结果显示，线圈电流随着电压的增加而增加，表明继电器的线圈具有一定的电流-电压特性。

2. 触点的导通电阻实验中测量了继电器触点的导通电阻。

根据实验数据，继电器的导通电阻较小，表明触点的导通能力良好，适合在较大电流下使用。

3. 继电器的动作时间通过实验测量了继电器的动作时间，即继电器的合闸或断开所需要的时间。

结果表明，继电器的动作时间较短，符合实际应用的要求。

4. 继电器的可靠性分析在实验中，还进行了继电器的可靠性测试。

通过长时间的工作，观察继电器是否出现异常情况，如发热、断电等。

实验结果显示，继电器的可靠性良好，能够长时间稳定工作。

五、实验结论通过继电器控制实验，我们对继电器的工作原理、控制方法以及在实际应用中的注意事项有了更深入的了解。

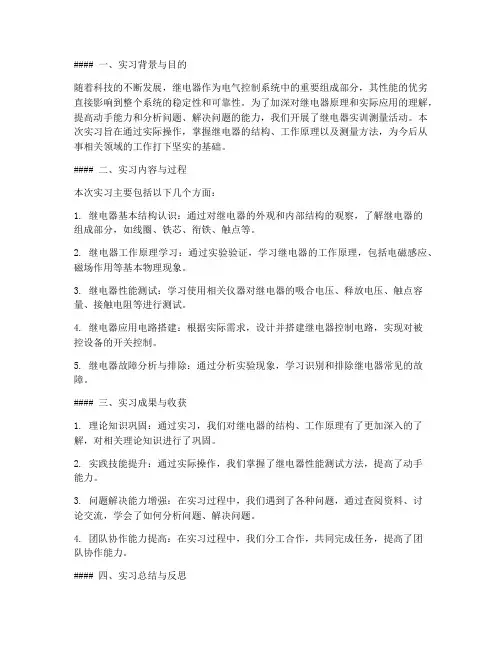

#### 一、实习背景与目的随着科技的不断发展，继电器作为电气控制系统中的重要组成部分，其性能的优劣直接影响到整个系统的稳定性和可靠性。

为了加深对继电器原理和实际应用的理解，提高动手能力和分析问题、解决问题的能力，我们开展了继电器实训测量活动。

本次实习旨在通过实际操作，掌握继电器的结构、工作原理以及测量方法，为今后从事相关领域的工作打下坚实的基础。

#### 二、实习内容与过程本次实习主要包括以下几个方面：1. 继电器基本结构认识：通过对继电器的外观和内部结构的观察，了解继电器的组成部分，如线圈、铁芯、衔铁、触点等。

2. 继电器工作原理学习：通过实验验证，学习继电器的工作原理，包括电磁感应、磁场作用等基本物理现象。

3. 继电器性能测试：学习使用相关仪器对继电器的吸合电压、释放电压、触点容量、接触电阻等进行测试。

4. 继电器应用电路搭建：根据实际需求，设计并搭建继电器控制电路，实现对被控设备的开关控制。

5. 继电器故障分析与排除：通过分析实验现象，学习识别和排除继电器常见的故障。

#### 三、实习成果与收获1. 理论知识巩固：通过实习，我们对继电器的结构、工作原理有了更加深入的了解，对相关理论知识进行了巩固。

2. 实践技能提升：通过实际操作，我们掌握了继电器性能测试方法，提高了动手能力。

3. 问题解决能力增强：在实习过程中，我们遇到了各种问题，通过查阅资料、讨论交流，学会了如何分析问题、解决问题。

4. 团队协作能力提高：在实习过程中，我们分工合作，共同完成任务，提高了团队协作能力。

#### 四、实习总结与反思1. 实习过程中的不足：- 在实验过程中，部分同学对实验原理和操作步骤理解不够深入，导致实验结果出现偏差。

- 部分同学在实验过程中存在操作不规范的现象，影响了实验结果的准确性。

2. 改进措施：- 加强对实验原理和操作步骤的学习，确保实验过程顺利进行。

- 规范操作，提高实验结果的准确性。

- 加强团队协作，共同完成任务。

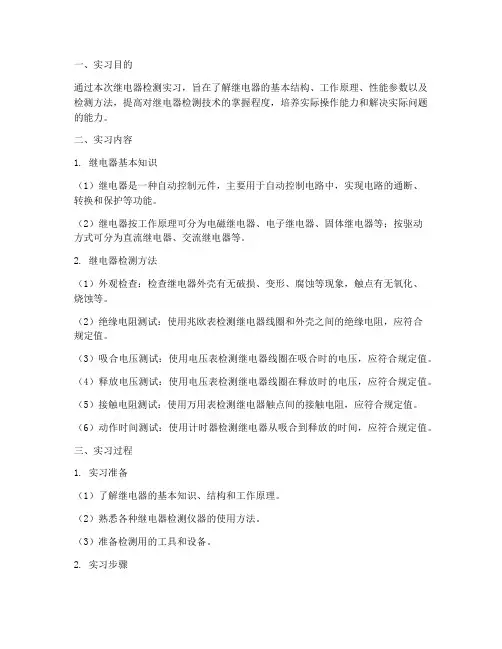

一、实习目的通过本次继电器检测实习，旨在了解继电器的基本结构、工作原理、性能参数以及检测方法，提高对继电器检测技术的掌握程度，培养实际操作能力和解决实际问题的能力。

二、实习内容1. 继电器基本知识（1）继电器是一种自动控制元件，主要用于自动控制电路中，实现电路的通断、转换和保护等功能。

（2）继电器按工作原理可分为电磁继电器、电子继电器、固体继电器等；按驱动方式可分为直流继电器、交流继电器等。

2. 继电器检测方法（1）外观检查：检查继电器外壳有无破损、变形、腐蚀等现象，触点有无氧化、烧蚀等。

（2）绝缘电阻测试：使用兆欧表检测继电器线圈和外壳之间的绝缘电阻，应符合规定值。

（3）吸合电压测试：使用电压表检测继电器线圈在吸合时的电压，应符合规定值。

（4）释放电压测试：使用电压表检测继电器线圈在释放时的电压，应符合规定值。

（5）接触电阻测试：使用万用表检测继电器触点间的接触电阻，应符合规定值。

（6）动作时间测试：使用计时器检测继电器从吸合到释放的时间，应符合规定值。

三、实习过程1. 实习准备（1）了解继电器的基本知识、结构和工作原理。

（2）熟悉各种继电器检测仪器的使用方法。

（3）准备检测用的工具和设备。

2. 实习步骤（1）外观检查：对继电器进行外观检查，确保其外观完好，无破损、变形、腐蚀等现象。

（2）绝缘电阻测试：使用兆欧表检测继电器线圈和外壳之间的绝缘电阻，记录测试数据。

（3）吸合电压测试：使用电压表检测继电器线圈在吸合时的电压，记录测试数据。

（4）释放电压测试：使用电压表检测继电器线圈在释放时的电压，记录测试数据。

（5）接触电阻测试：使用万用表检测继电器触点间的接触电阻，记录测试数据。

（6）动作时间测试：使用计时器检测继电器从吸合到释放的时间，记录测试数据。

3. 实习结果分析（1）根据检测数据，分析继电器是否满足性能要求。

（2）找出不符合要求的继电器，分析原因，提出改进措施。

四、实习心得体会1. 通过本次实习，我对继电器的基本知识、结构和工作原理有了更深入的了解。

一、实验目的1. 了解电磁型继电器的基本原理、构造和分类。

2. 掌握电磁型继电器的动作值、返回值和返回系数的测量方法。

3. 分析电磁型继电器的特性和工作原理。

4. 熟悉电磁型继电器在电力系统中的应用。

二、实验原理电磁型继电器是一种利用电磁作用来实现电路自动切换的电器。

当通过电磁铁线圈的电流达到或超过整定值时，电磁铁产生的磁力足以克服反作用力矩，使衔铁动作，从而实现电路的切换。

电磁型继电器按反应的电量性质可分为电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等；按作用分为起动动作继电器、中间继电器、时间继电器、信号继电器等。

三、实验器材1. 电磁型继电器：电流继电器、电压继电器、功率继电器等。

2. 电流表、电压表、电阻箱、调压器、电源等。

3. 实验电路板、导线、连接器等。

四、实验步骤1. 电磁型电流继电器实验（1）将电流继电器按照实验电路图连接到电路中。

（2）调整电阻箱的阻值，使电流继电器的线圈两端电压为额定电压。

（3）逐渐增大电流，观察电流继电器是否动作，并记录动作电流值。

（4）减小电流，观察电流继电器是否返回，并记录返回电流值。

（5）计算返回系数：返回系数 = 返回电流 / 动作电流。

2. 电磁型电压继电器实验（1）将电压继电器按照实验电路图连接到电路中。

（2）调整调压器的输出电压，使电压继电器的线圈两端电压为额定电压。

（3）逐渐增大电压，观察电压继电器是否动作，并记录动作电压值。

（4）减小电压，观察电压继电器是否返回，并记录返回电压值。

（5）计算返回系数：返回系数 = 返回电压 / 动作电压。

3. 电磁型功率继电器实验（1）将功率继电器按照实验电路图连接到电路中。

（2）调整电阻箱和调压器的阻值和输出电压，使功率继电器的线圈两端电压和电流为额定值。

（3）逐渐增大功率，观察功率继电器是否动作，并记录动作功率值。

（4）减小功率，观察功率继电器是否返回，并记录返回功率值。

（5）计算返回系数：返回系数 = 返回功率 / 动作功率。

继电器检测实验报告一、实验目的1. 了解继电器的工作原理；2. 掌握继电器的正常工作状态；3. 了解继电器的故障类型和常见故障原因。

二、实验原理继电器是一种控制电气信号的装置，它能通过小电流来控制大电流的通断。

其基本原理如下：1. 继电器由线圈和触点两部分组成，线圈是继电器的控制部分，通过外部电源加电时产生磁场，进而激活触点；2. 当线圈充电后，磁场的作用使得触点闭合，将电源接通到被控制设备上；3. 当线圈断电时，磁场消失，触点恢复原状，断开电源。

三、实验材料和仪器1. 继电器：型号为JQC-3FF；2. 电源：直流电源，额定电压为12V；3. 多功能电表：用于测量电流、电压等参数；4. 实验电路板：用于搭建继电器实验电路。

四、实验步骤1. 搭建基本电路首先，根据实验要求，在实验电路板上搭建继电器实验电路，并将继电器正确安装在电路板上。

2. 施加电源将直流电源连接至电路板，调节电源电压为12V，确认电路板正常供电。

3. 连接多功能电表将多功能电表的电流表头与电路板中继电器线圈的电流通路连接，将电压表头与其电源线路连接，以便测量电流和电压。

4. 测试继电器正常工作状态4.1 先测试继电器的正常工作状态。

先确认线圈电流为12V，利用电流表测量线圈电流的大小，并记录下来；4.2 施加电压后，观察继电器的触点是否闭合，利用电压表测量触点闭合后电源电压的大小，并记录下来；4.3 断开电源，观察继电器的触点是否恢复原状。

5. 模拟继电器故障5.1 创造继电器线圈电流不足以激活触点闭合的情况，调低电源电压，观察继电器的触点是否闭合；5.2 创造继电器触点无法闭合的情况，将触点处加入阻抗元件或者短路，观察继电器的触点状态。

五、实验结果与分析根据实验步骤，我们得到了如下实验结果：1. 在正常工作状态下，继电器线圈电流为12V，线圈电流大小为0.5A；2. 继电器触点闭合后，电源电压为11.8V；3. 继电器触点恢复原状后，电源电压为12V。

一、实验目的1. 理解信号继电器的基本结构和工作原理。

2. 掌握信号继电器的动作特性、返回特性和返回系数的计算方法。

3. 通过实验验证信号继电器在不同电流和电压下的动作和返回情况。

4. 熟悉信号继电器的实际应用和电路设计。

二、实验原理信号继电器是一种利用电磁力驱动接点动作的电器，广泛应用于铁路信号、电力系统、自动化控制等领域。

其基本原理是：当线圈中通入一定数值的电流时，由于电磁作用，衔铁会被吸引，带动接点系统改变状态，从而实现电路的通断。

三、实验仪器与设备1. 信号继电器1台2. 电流表1个3. 电压表1个4. 调压器1个5. 直流电源1个6. 实验电路板1块7. 连接线若干四、实验步骤1. 按照实验电路图连接实验电路，确保连接正确。

2. 将信号继电器安装到实验电路板上，并检查接线是否牢固。

3. 调整调压器，使电流表读数为0A，电压表读数为0V。

4. 慢慢调节调压器，使电流表读数逐渐增加，观察信号继电器的动作和返回情况。

5. 记录信号继电器动作时的最小电流值（动作值）和最大电流值（返回值）。

6. 计算信号继电器的返回系数，返回系数 = 返回值 / 动作值。

7. 重复步骤4-6，分别测量不同电流和电压下的动作值、返回值和返回系数。

8. 分析实验数据，验证信号继电器的动作特性、返回特性和返回系数的计算方法。

五、实验结果与分析1. 信号继电器的动作特性通过实验，我们发现信号继电器在电流从0A逐渐增加的过程中，当电流达到动作值时，继电器动作，衔铁带动接点系统改变状态，电路接通。

当电流继续增加时，继电器不会发生第二次动作。

2. 信号继电器的返回特性当电流逐渐减小至返回值时，继电器返回，衔铁带动接点系统恢复原状，电路断开。

当电流继续减小至0A时，继电器不会发生第二次返回。

3. 信号继电器的返回系数通过计算实验数据，我们发现信号继电器的返回系数在0.8-0.9之间，说明继电器的返回特性较好。

六、实验结论1. 信号继电器是一种利用电磁力驱动接点动作的电器，具有动作和返回特性。

一、实验目的1. 理解继电器的基本原理和功能。

2. 掌握继电器在电路中的应用，如电流继电器、电压继电器、时间继电器等。

3. 学习继电器电路的设计和调试方法。

4. 提高对电力系统继电保护技术的认识。

二、实验原理继电器是一种利用电磁作用实现电路开关控制的装置。

它主要由线圈、铁芯、衔铁、触点等部分组成。

当继电器线圈通电时，线圈产生的磁场会吸引衔铁，使触点闭合或断开，从而实现电路的通断控制。

三、实验设备1. 电力系统继电保护实验台2. 电源3. 电流表、电压表4. 继电器（电流继电器、电压继电器、时间继电器）5. 接线板6. 滑动变阻器7. 调压器四、实验内容1. 电流继电器特性实验（1）实验目的：了解电流继电器的工作原理，掌握电流继电器的动作电流、返回电流和返回系数等参数的测量方法。

（2）实验步骤：1. 按照实验电路图连接电流继电器、电流表、调压器等设备。

2. 将电流继电器的动作电流整定为1.2A。

3. 调节调压器，使电流表读数缓慢升高，记录继电器动作时的最小电流值（动作电流）。

4. 继电器动作后，继续调节调压器，使电流值平滑下降，记录继电器返回时的最小电流值（返回电流）。

5. 计算返回系数：返回系数 = 返回电流 / 动作电流。

2. 电压继电器特性实验（1）实验目的：了解电压继电器的工作原理，掌握电压继电器的动作电压、返回电压和返回系数等参数的测量方法。

（2）实验步骤：1. 按照实验电路图连接电压继电器、电压表、调压器等设备。

2. 将电压继电器的动作电压整定为220V。

3. 调节调压器，使电压表读数缓慢升高，记录继电器动作时的最小电压值（动作电压）。

4. 继电器动作后，继续调节调压器，使电压值平滑下降，记录继电器返回时的最小电压值（返回电压）。

5. 计算返回系数：返回系数 = 返回电压 / 动作电压。

3. 时间继电器特性实验（1）实验目的：了解时间继电器的工作原理，掌握时间继电器的延时时间测量方法。

一、实训目的本次继电器实训旨在使学生深入了解继电器的基本原理、结构、工作原理和应用，提高学生对继电器控制电路的分析和设计能力，培养实际操作技能和故障排除能力。

通过实训，使学生能够熟练掌握继电器的选用、安装、调试和故障排除方法。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX职业技术学院电工实验室四、实训指导教师XXX五、实训内容1. 继电器基本知识- 继电器概述- 继电器分类及特点- 继电器工作原理- 继电器结构及各部分功能2. 继电器应用电路- 交流接触器- 电磁继电器- 热继电器- 时间继电器- 中间继电器3. 继电器控制电路设计与调试- 设计简单的继电器控制电路- 根据电路图进行继电器控制电路的安装与调试- 分析并解决电路中出现的故障4. 继电器故障排除- 识别继电器常见故障- 排除继电器故障的方法六、实训过程1. 理论学习- 通过查阅资料和课堂讲解，了解继电器的基本知识、应用电路及故障排除方法。

2. 实践操作- 根据实训指导书，按照实训步骤进行继电器控制电路的安装与调试。

- 在操作过程中，注意观察电路中各个元件的工作状态，记录数据，分析电路工作原理。

3. 故障排除- 在实训过程中，遇到故障现象，根据故障现象和理论知识，分析故障原因，进行故障排除。

七、实训结果1. 学生掌握了继电器的基本知识、应用电路及故障排除方法。

2. 学生能够熟练进行继电器控制电路的安装与调试。

3. 学生能够独立排除继电器故障。

八、实训心得体会1. 通过本次实训，我深刻认识到继电器在电气控制中的重要作用，掌握了继电器的基本原理、结构、工作原理和应用。

2. 在实训过程中，我学会了如何根据电路图进行继电器控制电路的安装与调试，提高了我的实际操作能力。

3. 在故障排除过程中，我学会了如何分析故障原因，提高了我的问题解决能力。

4. 本次实训让我明白了理论与实践相结合的重要性，使我更加热爱电气控制专业。

九、实训总结本次继电器实训取得了圆满成功，达到了预期目标。

一、实验目的1. 理解继电器的基本原理和分类。

2. 掌握继电器的主要参数和特性。

3. 学会调整和测量继电器的动作值、返回值及返回系数。

4. 熟悉继电器在实际电路中的应用。

二、实验原理继电器是一种利用电磁作用来实现电路控制的电器，广泛应用于电力系统、自动控制、通信等领域。

本实验主要针对电磁型继电器进行测量实验。

三、实验设备1. 继电器实验台2. 电流表3. 电压表4. 调压器5. 滑线电阻6. 电流继电器7. 电压继电器8. 时间继电器9. 中间继电器10. 信号继电器四、实验内容1. 继电器动作值测量（1）将电流继电器按图接线，将动作值整定为1.2A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。

（2）查线路无误后，先合上三相电源开关，再合上单相电源开关和直流电源开关。

（3）慢慢调节调压器，使电流表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电流值，即为动作值。

2. 继电器返回值测量（1）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时的电流值，即为返回值。

3. 继电器返回系数计算返回系数 = 返回值 / 动作值4. 继电器基本特性测量（1）测量继电器在不同电流下的动作时间。

（2）测量继电器在不同电流下的返回时间。

5. 多种继电器配合实验（1）设计一个简单的电路，包含电流继电器、电压继电器、时间继电器等，观察其工作原理。

（2）调整各个继电器的参数，观察电路的变化。

五、实验结果与分析1. 动作值和返回值测量结果电流继电器动作值：1.2A电流继电器返回值：0.8A电压继电器动作值：10V电压继电器返回值：8V时间继电器动作时间：0.5s时间继电器返回时间：0.3s2. 返回系数计算结果电流继电器返回系数：0.67电压继电器返回系数：0.83. 继电器基本特性分析（1）动作时间和返回时间随电流的增加而增加。

（2）动作时间和返回时间随电压的增加而增加。

4. 多种继电器配合实验分析（1）电流继电器用于保护电路中的过电流故障。

实验名称：继电器灯泡实验实验时间：2023年10月15日实验地点：物理实验室实验目的：1. 了解继电器的基本工作原理和特性。

2. 学习使用继电器控制电路中的灯泡开关。

3. 掌握继电器在电路中的应用及其对电路的影响。

实验原理：继电器是一种利用电磁原理来控制电路的开关装置。

当继电器线圈通电时，线圈产生磁场，使继电器内部的铁芯磁化，从而吸引衔铁，使得触点闭合，电路接通；当线圈断电时，铁芯失去磁性，衔铁在弹簧的作用下恢复原位，触点断开，电路断开。

实验器材：1. 继电器1个2. 灯泡1个3. 电源（电压：12V）4. 开关1个5. 导线若干6. 电阻（用于限流）1个实验步骤：1. 根据实验原理图连接电路，将继电器线圈与电源、开关、电阻串联，将灯泡与继电器触点并联。

2. 确认电路连接无误后，闭合开关，观察灯泡是否发光。

3. 断开开关，观察灯泡是否熄灭。

4. 重复步骤2和3，观察继电器在电路中的控制作用。

5. 改变电阻值，观察灯泡亮度和继电器触点闭合情况的变化。

6. 改变电源电压，观察灯泡亮度和继电器触点闭合情况的变化。

7. 整理实验器材。

实验结果：1. 当闭合开关时，灯泡发光；断开开关时，灯泡熄灭。

说明继电器能够控制电路的通断。

2. 改变电阻值，灯泡亮度和继电器触点闭合情况发生变化。

电阻值越大，灯泡越暗，触点闭合越困难。

3. 改变电源电压，灯泡亮度和继电器触点闭合情况发生变化。

电源电压越高，灯泡越亮，触点闭合越容易。

实验分析：1. 继电器是一种利用电磁原理来控制电路通断的开关装置，其工作原理是：线圈通电产生磁场，使铁芯磁化，吸引衔铁，闭合触点；线圈断电，铁芯失去磁性，衔铁恢复原位，断开触点。

2. 继电器在电路中具有控制作用，可以通过改变电阻值和电源电压来调整电路的通断状态和灯泡的亮度。

3. 继电器在电路中具有保护作用，当电路中的电流过大时，继电器会自动断开电路，防止电路损坏。

实验结论：通过本次实验，我们了解了继电器的基本工作原理和特性，学会了使用继电器控制电路中的灯泡开关，掌握了继电器在电路中的应用及其对电路的影响。

多继电器综合实验报告多继电器综合实验报告引言：继电器是一种常用的电气控制元件，广泛应用于各种电路中。

本次实验旨在通过多继电器的综合应用，探究其在电路控制中的作用和效果。

一、实验目的通过多继电器的综合应用，掌握继电器的基本原理和工作方式，了解继电器在电路中的作用，培养实际操作能力。

二、实验原理1. 继电器的基本原理继电器是一种利用电磁原理工作的电器，它由电磁铁和触点组成。

当电磁铁通电时，产生的磁场会吸引触点闭合，断开或切换电路。

继电器的工作原理是通过控制电磁铁的通断来实现电路的开关控制。

2. 多继电器的综合应用多继电器的综合应用可以实现更复杂的电路控制功能。

通过将多个继电器串联或并联，可以实现电路的多种组合控制方式，如时间延迟、逻辑控制等。

三、实验步骤1. 搭建基本电路首先，搭建一个基本的电路，包括电源、开关和负载。

通过一个继电器控制电路的通断，观察负载的状态变化。

2. 继电器串联控制在基本电路的基础上，添加一个继电器，将两个继电器串联。

通过控制两个继电器的通断，实现对负载的更复杂控制。

3. 继电器并联控制在基本电路的基础上，添加一个继电器，将两个继电器并联。

通过控制两个继电器的通断，实现对负载的另一种控制方式。

4. 继电器的时间延迟控制在基本电路的基础上，添加一个带有时间延迟功能的继电器。

通过设置延迟时间，观察负载的状态变化。

5. 继电器的逻辑控制在基本电路的基础上，添加两个继电器，通过逻辑电路控制两个继电器的通断，实现对负载的逻辑控制。

四、实验结果与分析通过实验，我们发现继电器在电路控制中起到了关键的作用。

通过串联和并联多个继电器，可以实现更复杂的电路控制功能。

时间延迟继电器可以实现对电路的时间控制，逻辑控制则可以实现对电路的逻辑控制。

继电器的综合应用为电路控制提供了更多的选择和灵活性。

五、实验总结通过本次实验，我们深入了解了继电器的基本原理和工作方式，掌握了继电器在电路控制中的应用方法。

同时，我们也发现了继电器在电路控制中的局限性，如容易受到电磁干扰等。
