电压电流继电器试验报告

实验报告-电流继电器特性实验一、实验目的1. 学习电流继电器的基本原理、结构和性能特点。

2. 了解电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。

3. 实验掌握电流继电器的特性曲线，并比较不同工作状态下电流继电器的特性差异。

二、实验原理电流继电器是一种电磁开关，它是一种继电器，其操作是由一定电流在线圈中激磁发生的。

电流继电器有两个运动状态：动作状态和非动作状态，它们之间的切换是由线圈中的激磁电流控制的。

在电流继电器中，有两个电路：控制电路和输出电路。

控制电路是指用来驱动电流继电器线圈的电路，而输出电路是指连接到电流继电器输出触点的电路。

当控制电路中的电流达到一定值时，电流继电器线圈中的磁通就会达到一定强度，从而使触点发生动作。

当激磁电流消失时，线圈中的磁通就会减弱，触点也会恢复到非动作状态。

三、实验器材1. 电流继电器实验箱2. 恒流源3. 直流数字电压表5. 计时器6. 电线、插头等实验用具四、实验步骤1. 接线将恒流源的正极和负极分别接到电流继电器实验箱中央的电源接口和地线接口处。

2. 调节电压和电流调节恒流源的电压和电流使其输出的电压和电流分别为5V和1A，并按下电源开关。

将直流数字电压表和直流数字电流表依次连接到电流继电器实验箱输出接口的正负极上，并分别读出电压和电流。

4. 测量自由释放时间将计时器连接到电流继电器实验箱输出接口的COM和NO接口上，按下自由释放按钮。

记录电流继电器的自由释放时间。

5. 测量动作时间按下手动动作按钮，记录电流继电器的动作时间。

6. 测量特性曲线按下序列按键，记录不同电流下电流继电器的特性曲线。

五、实验结果分析六、实验结论通过本次实验，我们受益匪浅。

我们学习了电流继电器的基本原理、结构和性能特点，并掌握了电流继电器的特性曲线绘制方法。

同时，我们还了解了电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。

在实验中，我们成功地完成了各项测量和记录工作，并对实验结果进行了分析和总结。

继电器控制实验报告篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为 Kf?UfjUdj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的CCFL的规格；其次是环境温度；再次是工作的频率。

实验十五低电压启动过电流保护实验一实验目的1掌握低电压闭锁过电流保护的电路原理保护范围和整定原则。

2理解保护电路中各继电器的功用和整定方法。

二预习与思考1图7-1保护装置中的电压继电器电流继电器、中间继电器、信号继电器等在电路中各起到什么作用2电路中各个继电器的参数是根据什么原则整定的3假如电流继电器的线圈接入了交流电压会出现什么严重后果误接入直流操作电压是否也会出现严重后果三原理说明在线路过电流保护的电流继电器KA的常开触点回路中串入低电压继电器KV的常闭触点而KV经过电压互感器TV接至被保护线路的母线上。

当供电系统正常运行时母线电压接近于额定电压因此电压继电器KV的常闭触点是断开的。

因此这时的电流继电器KA即使由于过负荷而误动作使其触点闭合断路器QF也不致误跳闸。

正因为如此凡装有低电压闭锁的过电流保护动作电流也包括返回电流不必按躲过线路的最大负荷电流IL.min来整定而只需按躲过线路的计算电流I30来整定即Iop I30 17-1 式中Krel为保护装置电流整定的可靠系数对DL型继电器取Krel1.2Kw为保护装置的接地系数对两相两继电器接线为1对两相一继电器接线为Ki为电流互感器的变流比保护装置的返回系数为Kre一般为0.8。

由于其Iop的减小能有效地提高过电流保护的灵敏度。

上述低电压继电器KV的动作电压按躲过母线正常最低工作电压Umin来整定同时返回电压也应躲过Umin。

因此低电压继电器动作电压的整定计算公式为Uop ≈0.6 17-2 式中Umin为母线最低工作电压取0.850.95UNUN为线路额定电压Krel为保护装置的可靠系数可取1.2Kre为低电压继电器的返回系数一般取1.25Ku为电压互感器的变压比。

低电压闭锁过电流的动作过程在图17-1所示低电压闭锁过电流保护装置中按正常运行时母线电压为额定值所以给低电压继电器加入额定交流电压此时低电压继电器KV的常闭触点是打开的电流继电器KA1、KA2触点也处于断开位置。

继电器工作原理与作用实验报告一、实验目的本实验旨在深入了解继电器的工作原理和作用，通过实际操作，加深对继电器的理解。

二、实验材料1.继电器 x 12.直流电源 x 13.开关 x 14.电压表 x 15.电源线和连接线若干三、实验步骤1.将继电器、直流电源、开关和电压表依次连接起来，保证连接线的接触良好。

2.打开直流电源，调节电压到合适的值。

3.操作开关，观察继电器的工作情况，并记录电压表显示的数值。

4.反复操作开关，观察继电器的作用。

四、实验原理继电器是一种电气控制器件，通过小电流控制大电流的开关。

当控制电路通电时，通过激磁产生的磁场使得触点闭合或分开，实现控制电路的通断。

继电器主要由电磁铁和触点组成，电磁铁激磁后产生磁场，磁场的作用使得触点动作。

五、实验结果与分析通过实验观察发现，当开关闭合时，继电器中的触点闭合，电路通电；当开关断开时，继电器中的触点分开，电路断开。

实验结果表明继电器在电路中起到了控制开关的作用，实现了电路的自动控制。

六、实验结论通过本次实验，我们深入了解了继电器的工作原理和作用，了解了继电器在电路中的重要作用，实现了电路的控制和自动化操作。

七、实验心得通过实验，我对继电器的工作原理有了更深入的了解，也提高了实际操作的能力。

实验过程中需要注意电路连接的准确性和安全性，保证实验顺利进行。

八、参考资料1.《电工技术基础》，xxx 著，xxx 出版社，xxx 年。

2.《继电器原理与应用》，xxx 著，xxx 出版社，xxx 年。

以上为本次继电器工作原理与作用实验的报告。

16-继电器试验报告继电器试验报告一、试验目的本次继电器试验的主要目的是验证继电器在正常工作条件下的性能，以及评估其在各种异常条件下的行为。

具体目标包括：1.验证继电器在规定电压、电流范围内的正常工作性能。

2.检查继电器在过电压、过电流条件下的动作情况及性能。

3.验证继电器在欠电压、欠电流条件下的动作情况及性能。

4.验证继电器在短路、断路条件下的动作情况及性能。

二、试验设备与材料1.继电器2.电源（可调电压/电流）3.测试负载4.电流表、电压表5.电阻箱6.计时器7.数据记录本三、试验步骤与操作1.准备阶段：将继电器安装到测试负载上，调整电源输出至额定电压和电流值。

2.正常工作性能测试：在额定电压和电流值下，观察并记录继电器的动作时间、接触电阻等数据。

3.过电压、过电流测试：逐步调高电源输出电压至继电器过电压保护动作，记录动作时间及接触电阻。

随后，逐步调高电源电流至继电器过电流保护动作，记录动作时间及接触电阻。

4.欠电压、欠电流测试：逐步调低电源输出电压至继电器欠电压保护动作，记录动作时间及接触电阻。

随后，逐步调低电源电流至继电器欠电流保护动作，记录动作时间及接触电阻。

5.短路、断路测试：将负载断开，逐步调高电源输出电流至继电器短路保护动作，记录动作时间及接触电阻。

随后，将电源输出短路，观察并记录继电器的动作时间、接触电阻等数据。

四、试验结果与分析1.正常工作条件下，继电器的动作时间与接触电阻均符合产品规格书要求。

2.过电压保护动作发生在电源电压高于额定电压的XX%时，过电流保护动作发生在电流高于额定电流的XX%时，其动作时间与接触电阻的性能稳定。

3.当电源电压低于额定电压的XX%时，继电器欠电压保护正确动作。

当电源电流低于额定电流的XX%时，继电器欠电流保护正确动作。

这些条件下，动作时间和接触电阻均在合理范围内。

4.在短路和断路测试中，继电器的动作时间均在安全标准规定内，且接触电阻表现出良好的稳定性。

一、实验目的1. 熟悉电流继电器的结构、工作原理和基本特性；2. 掌握电流继电器动作电流、返回电流和返回系数的测试方法；3. 学会使用电流继电器进行简单的电路保护和控制；4. 培养实验操作能力和分析问题、解决问题的能力。

二、实验原理电流继电器是一种利用电磁力作用来实现电路保护和控制的电器。

当电路中的电流超过设定值时，继电器动作，从而实现对电路的保护或控制。

电流继电器主要由线圈、铁芯、衔铁、弹簧、触点等部分组成。

1. 结构：电流继电器由线圈、铁芯、衔铁、弹簧、触点等部分组成。

线圈通过电流产生磁场，磁场作用于衔铁，使衔铁运动，从而带动触点闭合或断开。

2. 工作原理：当电路中的电流达到设定值时，线圈产生足够的磁场，使衔铁克服弹簧的阻力，运动到闭合或断开的位置，从而实现电路的保护或控制。

3. 基本特性：电流继电器的基本特性包括动作电流、返回电流和返回系数。

（1）动作电流：指继电器在电路中电流达到设定值时，线圈产生的磁场足以使衔铁运动，触点闭合或断开的电流值。

（2）返回电流：指继电器在电路中电流降至设定值以下时，线圈产生的磁场不足以使衔铁运动，触点保持在闭合或断开位置，直到电流再次达到设定值时触点才闭合或断开的电流值。

（3）返回系数：指继电器返回电流与动作电流的比值。

三、实验仪器与设备1. 电流继电器：DL型电流继电器2. 电源：直流电源3. 电流表：0～5A4. 电压表：0～500V5. 万用表：0～10V6. 电线：多股绝缘铜线7. 开关：单刀双掷开关8. 线路板：实验用线路板四、实验步骤1. 按照实验电路图连接电流继电器、电源、电流表、电压表、万用表等实验仪器。

2. 调节电源电压，使电流表读数为设定值。

3. 观察电流继电器动作，记录动作电流。

4. 断开电源，调节电源电压，使电流表读数为返回电流。

5. 观察电流继电器是否返回，记录返回电流。

6. 计算返回系数。

7. 重复以上步骤，进行多次实验，分析实验结果。

继电保护检验报告第号1、检验类别：定期检验□、补充检验□2、设备名称：开关间隔：执行定值单编号：3、试验仪器：4、整定值检查及检验（1）保护装置整定值与定值单核对情况：（2）电流（电压）继电器校验机械部分检查及调整* 返回系数在0.85-0.9之间，当大于0.9时应注意接点压力。

* 用保护安装处最大故障电流进行进行冲击试验后，复试定值与整定值的误差不大于±3%。

结论：（3）时间继电器校验机械部分检查及调整：定值校验：2、继电器延时整定误差为≤±1%整定值+0.05S。

结论：（4）中间继电器校验：机械部分检查及调整：定值校验：2、继电器动作电压不大于70%额定电压。

动作电流不应大于额定电流。

出口中间继电器动作电压应为额定电压的50%—70%。

3、具有保持线圈的继电器，保持电流不大于额定电流的80%，保持电压不大于额定值的65%，线圈极性与制造厂所标极性一致。

结论：（5）信号继电器校验：机械部分检查及调整：动作值校验：* 具有保持线圈的继电器，保持电流不大于额定电流的80%，保持电压不大于额定值的65%，线圈极性与制造厂所标极性一致。

结论：5、二次回路检查（1）检查电流互感器、电压互感器所有二次绕组接线（含CT、PT根部）及所有二次回路接线正确，端子排引线压接可靠。

检查结果：（2）测量电流互感器二次绕组直阻要求：通过测量电流互感器二次绕组直阻，判断互感器有无内部断线、开路、短路或端子引线压接不牢现象。

检查结果：（3）检查各电流互感器、电压互感器二次回路保护柜内一点可靠接地检查结果：（4）二次回路绝缘检查要求：将所有电流、电压、直流控制回路、信号回路外部接线拆开，并将电流、电压回路接地点拆开，用1000V兆欧表测量回路对地绝缘电阻，其阻值应大于１ＭΩ。

检查结果：6、传动试验（1）静态传动。

所有保护静态传动至出口继电器，并测量出口动作正确。

传动结果：（2）带开关传动（低联高）。

从低压侧端子排上加入故障电流，保护动作后，变压器高、低压侧断路器应正确跳闸。

继电器控制实验报告篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为 Kf?UfjUdj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的CCFL的规格；其次是环境温度；再次是工作的频率。

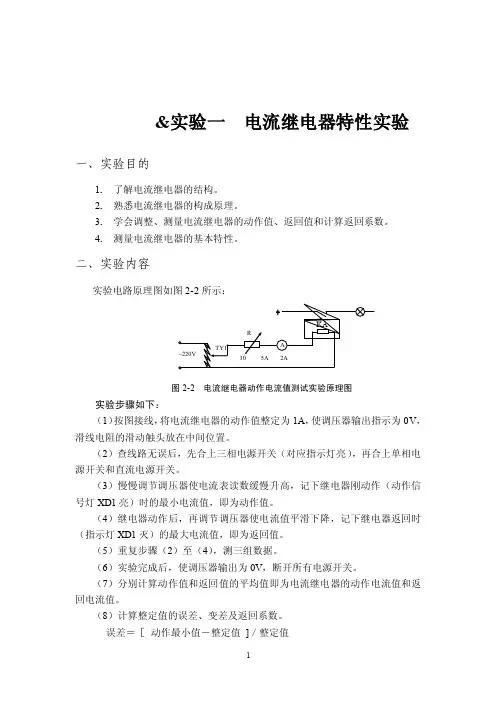

&实验一电流继电器特性实验一、实验目的1.了解电流继电器的结构。

2.熟悉电流继电器的构成原理。

3.学会调整、测量电流继电器的动作值、返回值和计算返回系数。

4.测量电流继电器的基本特性。

二、实验内容实验电路原理图如图2-2所示：图2-2 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。

（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。

（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。

（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。

（5）重复步骤（2）至（4），测三组数据。

（6）实验完成后，使调压器输出为0V，断开所有电源开关。

（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。

（8）计算整定值的误差、变差及返回系数。

误差＝［动作最小值－整定值]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值表2-1 电流继电器动作值、返回值测试实验数据记录表三、实验报告要求1.详细说明实验内容和实验步骤2.认真整理实验记录3.比较各项的实验数据，分析其产生的原因四、思考题1.如何调整电流继电器的返回系数？2.电流继电器的动作电流与哪些因素有关？实验二电压继电器特性实验一、实验目的1.了解电压继电器的结构。

2.熟悉电压继电器的构成原理。

3.学会调整、测量电压继电器的动作值、返回值和计算返回系数。

4.测量电压继电器的基本特性。

二、实验内容低电压继电器动作值测试实验电路原理图如下图2-4所示：图2-4 低电压继电器动作值测试实验电路原理图实验步骤如下：（1）按图接线，检查线路无误后，将低电压继电器的动作值整定为60V，使调压器的输出电压为0V，合上三相电源开关和单相电源开关及直流电源开关（对应指示灯亮），这时动作信号灯XD1亮。

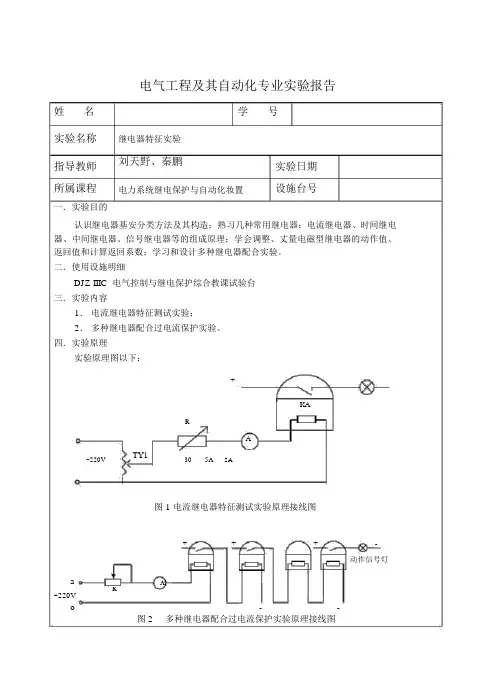

电气工程及其自动化专业实验报告姓名学号实验名称继电器特征实验指导教师刘天野、秦鹏实验日期所属课程电力系统继电保护与自动化妆置设施台号一．实验目的认识继电器基安分类方法及其构造；熟习几种常用继电器：电流继电器、时间继电器、中间继电器、信号继电器等的组成原理；学会调整、丈量电磁型继电器的动作值、返回值和计算返回系数；学习和设计多种继电器配合实验。

二．使用设施明细DJZ-IIIC 电气控制与继电保护综合教课试验台三．实验内容1．电流继电器特征测试实验；2．多种继电器配合过电流保护实验。

四．实验原理实验原理图以下：+KARA~220V TY1305A2A图 1 电流继电器特征测试实验原理接线图+++-动作信号灯a AR~220V--o图 2多种继电器配合过电流保护实验原理接线图五．实验方法、步骤（一）电流继电器特征测试实验1．整定继电器动作值，按图 1 接线，调压器输出指示为2．检查线路后合上相关电源；3．调理调压器使电流值迟缓高升，记下继电器动作（指示灯0V ；XD1亮）时的最小电流值，即为动作值；4．继电器动作后，再调理调压器使电流值光滑降落，记下继电器返回时（指示灯XD1 灭）最大电流值，即为返回值；5．改变继电器线圈连结方式，重复步骤1~3 再进行一次丈量，将测试结果填入表1中。

（二）多种继电器配合过电流保护实验1．将电流继电器动作值整定为2A，时间继电器动作值整定为 3 秒。

2．按图 2 接线，将滑线变阻器的滑动触头搁置在中间地点，以便实验开始后经过改变滑线变阻器的阻值来改变流入继电器电流的大小。

3．挨次合上三相电源开关、单相电源开关和直流电源开关。

4．调理单相调压器输出电压，逐渐增添电流，当电流表电流约为 1.8A时，停止调理单相调压器，改为慢慢调理滑线电阻的滑动触头地点，使电流表数值增大直至电流继电器动作 .认真察看各样继电器的动作关系。

5．调理滑线变压器的滑动触头，逐渐减小电流，直至信号指示灯熄灭。

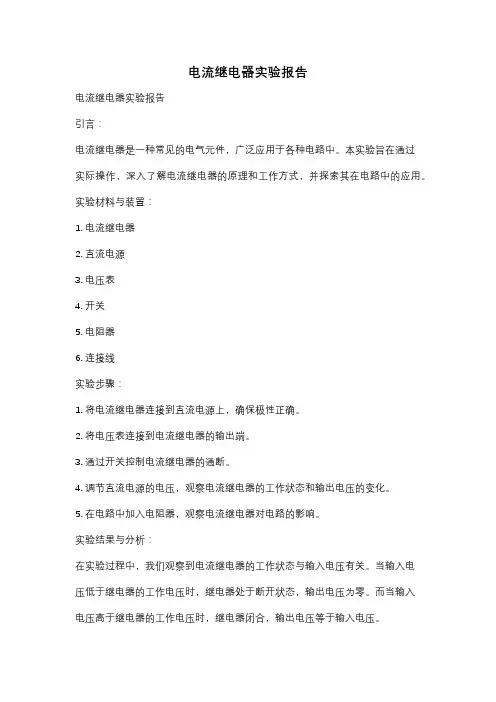

电流继电器实验报告电流继电器实验报告引言：电流继电器是一种常见的电气元件，广泛应用于各种电路中。

本实验旨在通过实际操作，深入了解电流继电器的原理和工作方式，并探索其在电路中的应用。

实验材料与装置：1. 电流继电器2. 直流电源3. 电压表4. 开关5. 电阻器6. 连接线实验步骤：1. 将电流继电器连接到直流电源上，确保极性正确。

2. 将电压表连接到电流继电器的输出端。

3. 通过开关控制电流继电器的通断。

4. 调节直流电源的电压，观察电流继电器的工作状态和输出电压的变化。

5. 在电路中加入电阻器，观察电流继电器对电路的影响。

实验结果与分析：在实验过程中，我们观察到电流继电器的工作状态与输入电压有关。

当输入电压低于继电器的工作电压时，继电器处于断开状态，输出电压为零。

而当输入电压高于继电器的工作电压时，继电器闭合，输出电压等于输入电压。

此外，我们还发现电阻器的加入对电流继电器的工作有一定影响。

当电阻器的阻值较大时，电流继电器的工作电压也相应增加。

这是因为电阻器会降低电路中的总电流，导致继电器需要更高的输入电压才能正常工作。

实验讨论：电流继电器的应用非常广泛。

在实际电路中，它常被用作开关，用来控制其他电器设备的通断。

通过调节输入电压，我们可以实现对电路的精确控制，从而实现各种功能。

此外，电流继电器还可以用于电路的保护。

当电路中的电流超过设定值时，继电器会自动断开电路，以防止电器设备受到过载损坏。

这在工业生产中尤为重要，可以提高设备的安全性和可靠性。

结论：通过本次实验，我们深入了解了电流继电器的原理和工作方式，并探索了其在电路中的应用。

电流继电器作为一种重要的电气元件，具有广泛的用途，不仅可以用作开关，还可以用于电路保护等方面。

掌握电流继电器的工作原理和应用方法，对于电气工程师和电子爱好者来说都是非常重要的基础知识。

通过进一步的学习和实践，我们可以更好地应用电流继电器，为实际工程和项目提供更好的解决方案。

实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DY型电压继电器和DL型电流继电器的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1.过流继电器线圈采用___串联___接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联____接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。

(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答：在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：因为电流继电器是过流动作，只能小于整定值后才返回；为了避免电流在整定值附近时，会导致继电器频繁启动返回的情况，一般就要设一个返回值，比如所0.96，电流小于0.96的时候才返回。

所以返回值必须要小于1。

2．返回系数在设计继电保护装置中有何重要用途？答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除。

3. 实验的体会和建议电磁型电流继电器和电压继电器实验可以培养我们动手能力，通过电流继电器的动作电流和返回电流测试操作来熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性。

通过自己亲自动手选材、查阅资料、设计实验步骤、动手操作，使我们学到许多课本上没有的知识。

切实的提高我们独立学习，独立解决问题。

实验一电磁型电流继电器和电压继电器实验【实验名称】电磁型电流继电器和电压继电器实验【实验目的】1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。

【预习要点】1.复习电磁型电流、电压继电器相关知识。

2.电流继电器的返回系数为什么恒小于1？【实验仪器设备】【实验原理】DL-20C系列电流继电器和DY-20C系列电压继电器为电磁式继电器。

由电磁系统、整定装置、接触点系统组成。

当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串并联接法，可获得不同的额定值。

图1-1DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。

继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。

DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。

继电器用于反映发电机、变压器及输电线路的电压升高（过压保护）或电压降低（低电压起动）的继电保护装置中。

【实验内容】1．电流继电器的动作电流和返回电流测试a.选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。

本实验整定值为2.7A及5.4A两种工作状态。

b .根据整定值要求对继电器线圈确定接线方式；注意：（1）过流继电器线圈可采用串联或并联接法，如图1-2所示。

其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。

（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。

（a）串联（b）并联图1-2 过流继电器线圈接法c .按图1-3接线（采用串联接法），调压器T、变压器T2和电阻R均位于EPL-20，220V直流电源位于EPL-18，交流电流表位于EPL-12，量程为10 A。

并把调压器旋钮逆时针调到底。

图1-3 过流继电器实验接线图d．检查无误后，合上主电路电源开关和220V直流电源船型开关，顺时针调节自耦调压器，增大输出电流，并同时观察交流电流表的读数和光示牌的动作情况。

一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。

随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。

显然，如果在动作电流后继续增大电流，继电器就不会返回了。

可见，返回电流总是小于动作电流的。

而继电器的返回系数，就是其返回电流与启动电流的比值啊。

所以，继电器的返回系数总是小于1 的。

、返回电流（压）和返回系数的定义是什么？2、动作电流（压）答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。

返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。

返回系数：返回电流和动作电流的比值叫做返回系数。

这个系数通常要求要大于0.853、返回系数在设计继电保护装置中有何重要用途？答：1.确保保护选择性的重要指。

2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

返回系数就是继电器的返回量数值与动作量数值的比值。

比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。

三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。

DL—20c、DY—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

315kVA继电器试验报告21. 引言本试验报告旨在对315kVA继电器进行全面测试和评估。

本次试验旨在验证继电器的性能和可靠性，确保其能够在实际应用中正常工作。

2. 试验目的本次试验的主要目的如下：- 验证继电器在正常工作条件下的性能；- 测试继电器在不同负载条件下的响应和稳定性；- 检验继电器在过载和短路情况下的保护功能。

3. 试验装置和方法3.1 试验装置本次试验所使用的装置包括：- 电源供应器- 频率发生器- 负载箱- 测量设备（电压表、电流表等）3.2 试验方法本次试验将按照以下步骤进行：1. 调整电源供应器的输出电压和频率，确保其符合所需的工作条件。

2. 将继电器连接到负载箱和测量设备上。

3. 通过频率发生器激励继电器，并记录其响应时间和动作电流。

4. 在不同负载条件下测试继电器的稳定性和动作特性。

5. 通过模拟过载和短路情况，测试继电器的保护功能。

6. 根据试验结果进行数据分析和评估。

4. 试验结果根据试验的数据分析和评估，得出以下结论：1. 在正常工作条件下，继电器的性能良好，响应时间短且稳定。

2. 在不同负载条件下，继电器表现出良好的稳定性和可靠性。

3. 继电器在过载和短路情况下能够及时动作，有效保护设备的安全运行。

5. 结论与建议根据本次试验结果，我们可以得出以下结论和建议：1. 315kVA继电器在正常工作条件下表现出良好的性能和稳定性，适合在实际应用中使用。

2. 继电器在不同负载条件下表现出良好的稳定性和可靠性，能够满足各种工作要求。

3. 继电器在过载和短路情况下可以有效地保护设备的安全运行。

针对上述结论，我们建议在继续使用该继电器时，进行定期的维护和检查，以确保其性能和可靠性的持续稳定。

6. 参考文献无。

一、实验目的1. 熟悉电流继电器的实际结构、工作原理和基本特性；2. 掌握电流继电器动作电流、返回电流和返回系数的测试方法；3. 理解电流继电器在电力系统中的应用和重要性。

二、实验原理电流继电器是一种用于检测电路中电流大小的电气保护元件。

当电路中的电流达到或超过设定值时，电流继电器会发出信号，实现保护功能。

电流继电器主要由线圈、铁芯、衔铁、触点等部分组成。

电流继电器的工作原理是：当电路中的电流通过线圈时，产生磁场，磁场强度与电流大小成正比。

当电流达到设定值时，磁场强度足以克服衔铁的反作用力矩，使衔铁动作，从而实现触点的闭合或断开，实现保护功能。

三、实验仪器与设备1. 电流继电器：DL-20C系列；2. 电源：三相交流电源；3. 电流表：0-5A；4. 电压表：0-220V；5. 调压器；6. 滑线电阻；7. 接线板；8. 实验记录表格。

四、实验步骤1. 按照实验电路图连接电路，确保接线正确；2. 调整调压器输出电压，使电流表读数为0A；3. 调整滑线电阻，使电流继电器线圈中电流为0A；4. 逐步增加调压器输出电压，观察电流继电器动作电流；5. 记录电流继电器动作电流；6. 逐步减小调压器输出电压，观察电流继电器返回电流；7. 记录电流继电器返回电流；8. 计算电流继电器返回系数。

五、实验数据及结果1. 电流继电器动作电流：2.7A；2. 电流继电器返回电流：1.8A；3. 电流继电器返回系数：0.67。

六、实验分析1. 电流继电器动作电流是指电流继电器开始动作时的最小电流值，本实验中动作电流为2.7A；2. 电流继电器返回电流是指电流继电器在动作后，电流降至一定值时，能够返回到原始状态的最小电流值，本实验中返回电流为1.8A；3. 电流继电器返回系数是指返回电流与动作电流的比值，本实验中返回系数为0.67。

七、实验结论1. 电流继电器能够有效地检测电路中的电流大小，实现保护功能；2. 电流继电器的动作电流、返回电流和返回系数对电力系统的安全稳定运行具有重要意义；3. 通过本次实验，掌握了电流继电器的基本原理和测试方法，为今后在电力系统中的应用奠定了基础。

电流继电器实验报告电流继电器实验报告引言：电流继电器是一种常见的电器元件，它在电路中起到开关的作用。

通过控制小电流来控制大电流的流动，电流继电器在电力系统、自动化控制系统以及家用电器中都有广泛的应用。

本实验旨在通过实际操作，深入了解电流继电器的原理和工作方式。

实验材料与方法：本次实验所需材料包括电流继电器、直流电源、电阻、导线等。

首先，我们将电流继电器连接到直流电源上，并通过电阻来限制电流大小。

接下来，我们将导线连接到电流继电器的控制端和输出端，以模拟实际的电路连接。

最后，我们通过改变电流继电器的控制电流，观察其在不同状态下的工作情况。

实验结果与讨论：在实验过程中，我们发现电流继电器的工作状态与控制电流的大小和极性有关。

当控制电流小于继电器的吸引电流时，继电器处于断开状态，输出端不通电。

而当控制电流大于继电器的吸引电流时，继电器吸引，输出端通电。

这说明电流继电器的工作原理是基于磁场的吸引和释放。

进一步实验中，我们改变了控制电流的极性，发现电流继电器的工作状态也随之改变。

当控制电流的极性与继电器的极性一致时，继电器吸引，输出端通电；而当控制电流的极性与继电器的极性相反时，继电器断开，输出端不通电。

这说明电流继电器的工作与电流的方向有关。

通过这些实验结果，我们可以得出结论：电流继电器是一种基于磁场吸引和释放的电器元件，通过控制小电流来控制大电流的流动。

它的工作状态由控制电流的大小和极性决定，能够在电路中起到开关的作用。

实验应用与展望：电流继电器在电力系统中的应用非常广泛。

例如，当电力系统中的电流超过额定值时，电流继电器可以自动断开电路，以保护设备的安全运行。

此外，电流继电器还可以用于自动化控制系统中，通过控制小电流来实现对大电流设备的控制。

未来，随着科技的不断进步，电流继电器的功能也将不断拓展。

例如，可以通过集成电路技术将多个电流继电器集成在一起，实现更复杂的控制功能。

此外，还可以研发更高效、更可靠的电流继电器，以满足不同领域的需求。

电磁型电压继电器实验报告实验二电磁型电压继电器实验一、实验目的熟悉dy型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。

二、预览和思考1、动作电流（压）、返回电流（压）和返回系数的定义是什么？在过电流继电器中，动作电流是使继电器动作的最小电流IDJ；返回电流是导致继电器返回IFJ的最大电流；回报系数定义为IFJ与IDJ之比。

2、实验结果如返回系数不符合要求，你能正确地进行调整吗？3、返回系数在设计继电保护装置中有何重要用途？由于继电器的特性，当输入值在设定值附近稍有变化时，继电器输出保持不变，可有效避免输出值来回跳动。

三、原理说明Dy-20c系列电压继电器用于反映发电机、变压器和输电线路电压上升（过压保护）或电压下降（低压启动）的继电保护装置。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

过压继电器：当电压升至设定值（或大于设定值）时，继电器立即动作，常开触点闭合，常闭触点断开。

低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。

继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

转动表盘上的指针，改变游丝的动作力矩，从而改变继电器的动作值。

四、实验设备表1-1实验设备序号12设备名称zb15zb36使用仪器名称dy--28c/160电压继电器交流电压表单相自耦调压器变流器3dzb01--1触点通断指示灯单相交流电源可调电阻r112.6ω/5a数量1111111五、实验步骤和要求实验参数的电压值可通过单相自耦变压器、变流器、变阻器等设备进行调节。

在实验中，每个学生都应注意培养自己的实际操作能力，并注意在调整过程中使参数平稳变化。

1.过电压继电器的动作电压和返回电压测试a、选用zb15继电器总成中的Dy-28c/160过压继电器，动作值确定为额定电压的1.5倍，即实验参数为150V，并进行初步整定。
