怎样区别轻绳、轻杆、轻弹簧PPT演示文稿

高中物理必考模型：轻绳、轻弹簧、轻杆联系与区别全解析轻绳特点轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

轻杆特点轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

轻弹簧特点轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k 为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

特别提醒：橡皮筋与轻弹簧极为相似，只是橡皮筋不能被压缩静止或匀速运动例1、如图所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

由平衡条件可知，绳子对小球的弹力为F=mg，方向是沿着绳子向上。

若将轻绳换成轻弹簧，其结果是一样的。

例2、如图所示，小车上有一弯折轻杆，杆下端固定一质量为m的小球。

当小车处于静止或匀速直线运动状态时，求杆对球的作用力的大小和方向。

解析：以小球为研究对象，可知小球受到杆对它一个的弹力和重力作用，由平衡条件可知小球受力如图所示。

则可知杆对小球的弹力为F=mg，方向与重力的方向相反即竖直向上。

注意：在这里杆对小球的作用力方向不是沿着杆的方向。

以加速度a做匀加速直线运动时，求轻绳对小球的作用力的大小和方向。

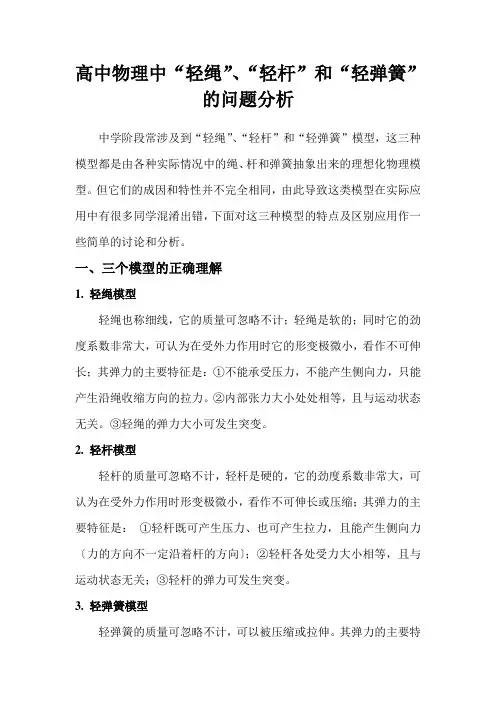

高中物理中“轻绳”、“轻杆”和“轻弹簧”的问题分析中学阶段常涉及到“轻绳”、“轻杆”和“轻弹簧”模型，这三种模型都是由各种实际情况中的绳、杆和弹簧抽象出来的理想化物理模型。

但它们的成因和特性并不完全相同，由此导致这类模型在实际应用中有很多同学混淆出错，下面对这三种模型的特点及区别应用作一些简单的讨论和分析。

一、三个模型的正确理解1. 轻绳模型轻绳也称细线，它的质量可忽略不计；轻绳是软的；同时它的劲度系数非常大，可认为在受外力作用时它的形变极微小，看作不可伸长；其弹力的主要特征是：①不能承受压力，不能产生侧向力，只能产生沿绳收缩方向的拉力。

②内部张力大小处处相等，且与运动状态无关。

③轻绳的弹力大小可发生突变。

2. 轻杆模型轻杆的质量可忽略不计，轻杆是硬的，它的劲度系数非常大，可认为在受外力作用时形变极微小，看作不可伸长或压缩；其弹力的主要特征是：①轻杆既可产生压力、也可产生拉力，且能产生侧向力〔力的方向不一定沿着杆的方向〕；②轻杆各处受力大小相等，且与运动状态无关；③轻杆的弹力可发生突变。

3. 轻弹簧模型轻弹簧的质量可忽略不计，可以被压缩或拉伸。

其弹力的主要特征是：①轻弹簧能产生沿弹簧轴线伸缩方向的压力或拉力；②轻弹簧各处受力大小相等，且与弹簧形变的方向相反；③轻弹簧产生的弹力是连续变化的，不能发生突变，只能渐变〔除弹簧被剪断外〕；④在弹性限度内，弹力的大小与弹簧的形变量成正比，即F＝kx，其中k 为弹簧的劲度系数，x为弹簧的伸长量或缩短量。

二、三种模型的主要区别及应用下面结合例题分析它们的区别及应用：1. 轻绳对物体只能产生沿绳收缩方向的拉力，而轻杆对物体的弹力不一定沿杆的方向。

【例1】如图1所示，轻绳一端系着质量为m的小球，另一端系在固定于小车上一直杆AB的上端；试求当小车以a的加速度水平向左匀加速度直线运动，轻绳对小球作用力的大小和方向？解析：如图2所示，小球受两个力作用：重力mg和绳对小球弹力T。

圆周运动中的轻绳、轻杆和轻弹簧圆周运动中常涉及到“轻绳”、“轻杆”和“轻弹簧”模型，“轻绳”“轻杆”及“轻弹簧”是由各种实际情况中的绳、杆和弹簧抽象出来的理想物理模型．作为这一类模型，一般情况下，“轻”往往是（相对其他物体来说）指其质量可以忽略，所受重力可以忽略，而绳和杆则往往是其形体在同一直线上，且其长度不发生变化，而弹簧可以伸长也可以被压缩．由此导致这类模型在圆周运动中具有其特有的关系。

一、轻绳对物体只能产生沿绳收缩方向的拉力【例1】如图1所示，一摆长为L的单摆，摆球的质量为ｍ，要使摆球能在竖直平面内做完整的圆周运动，那么摆球在最底点的速度ｖ０至少要多大?解析小球在最高点的受力情况如图1所示，由牛顿第二定律得ｍｇ＋Ｔ＝ｍｖ２／Ｌ，由于ｍ、Ｌ一定，所以小球在最高点的速度ｖ越小，此时绳中拉力Ｔ就越小，当Ｔ＝0时，小球具有不脱离轨的最小速度，因此当ｖ０最小时，在最高点有ｍｇ＝ｍｖ２／Ｌ，从最底点到最高点，小球机械能守恒，有（1／2）ｍｖ０２＝2ｍｇＬ＋（1／2）ｍｖ２，由以上各式联立解得ｖ０的最小值为ｖ０＝．【总结】由于轻绳只能有拉力作用，因此只有当ｖ０≥才能使小球做完整的圆周运动．它的这种规律与竖直平面内放置一半径为L的轨道，小球在内轨做完整的圆周运动情况类似．二、轻杆对物体既可以有拉力也可以有支撑力【例2】在例1中，将轻绳换成轻杆，要使摆球能在竖直平面内做完整的圆周运动，在最底点小球的速度ｖ０至少要多大?解析如图2所示，小球在最高点既可以受到轻杆的拉力，又可以受到轻杆的支撑力，所以小球在最高点的合外力最小可以为零．因此，小球在最高点的速度最小且不脱离轨道，此速度可以为零．而小球在最高点的速度值ｖ＝则是小球在最高点受到轻杆对它弹力方向变化的临界值．即ｖ＜时，轻杆对它有向上的支撑力；ｖ＝时，轻杆对它无作用力；ｖ＞时，轻杆对它有向下的拉力．从最底点到最高点，由机械能守恒定律得（1／2）ｍｖ０２＝2ｍｇＬ，解得ｖ０＝．【总结】由于轻杆对物体的作用既可以是拉力，又可以是支撑力，则物体在竖直平面内做完整的圆周运动，在最底点的速度只要大于即可．它的这种规律与竖直平面内放置圆管，小球在圆管内做完整的圆周运动相类似．如图3所示．三、轻弹簧对物体既可以有拉力，也可以有支持力，但长度随力的变化而变化例3有原长为Ｌ０的轻弹簧，劲度系数为ｋ，一端系一质量为ｍ的物体，另一端固定图1图2图3图4在转盘上的Ｏ点，如图4所示．物块随同转盘一起以角速度ω转动，物块与转盘间的最大静摩擦力为ｆｍ，求物块在转盘上的位置范围．【解析】由题意知，物块与转盘间有最大静摩擦力ｆｍ，当物块转动半径最小时，设为ｒ１，此时弹簧被压缩的量为Ｌ０－ｒ１，对物块而言，受有指向圆心的最大静摩擦力ｆｍ及弹簧的弹力Ｆ，且Ｆ＝ｋ（Ｌ０－ｒ１），则ｆｍ－ｋ（Ｌ０－ｒ１）＝ｍｒ１ω２，解得ｒ１＝（ｆｍ－ｋＬ０）／（ｍω２－ｋ）．当物块转动半径最大时，设为ｒ２，此时弹簧的伸长量为（ｒ２－Ｌ０），对物块而言，受有指向圆心的弹簧的弹力Ｆ及最大静摩擦力ｆｍ，且Ｆ＝ｋ（ｒ２－Ｌ０），则ｋ（ｒ２－Ｌ０）－ｆｍ＝ｍｒ２ω２，解得ｒ２＝（ｆｍ＋ｋＬ０）／（ｋ－ｍω２）．所以物块所处的位置为（ｆｍ－ｋＬ０）／（ｍω２－ｋ）≤ｒ≤（ｆｍ＋ｋＬ０）／（ｋ－ｍω２）．由以上分析可看出，在具体问题中，要注意分清轻绳、轻杆和轻弹簧的区别，现列表如下进行比较：类别特性作用力效果作用力方向形体在同一直线上的变化具体体现轻绳只能是拉力只能沿绳方向不变化轻杆既可以是拉力又可以是支撑力沿杆方向不变化轻弹簧既可以是拉力又可以是“推”力沿弹簧方向变化。

轻绳、轻杆、轻弹簧三种模型之比较轻绳、轻杆、轻弹簧作为中学物理最常见的三种典型的理想化力学模型， 在各类题目中都会出现，有必要将它们的特点归类，供同学们学习时参考。

.轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征:（1）轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端及其中间各点的张力大小相等；例1.如图1所示，PQ 是固定的水平导轨，两端 小定滑轮，物体A 、B 用轻绳连结，绕过定滑轮， 轮的摩擦，系统处于静止时，a =37°,片53°，10N,A 重20N, A 与水平导轨间摩擦因数=0.2 ,的摩擦力（）A •大小为4N ，方向向左B •大小为4N ,方向向右C .大小为2N ,方向向左D .大小为2N解析：要分析A 物体所受摩擦力，必须确定两绳子 的拉力情况。

因为两绳均为轻绳，且滑轮摩擦不计， 绳子两端及其中间各点的张力大小相等，只要对 B 受力分析即可知道绳子拉力大小情况。

如图2所示，B 受重力、两绳拉力F ,、F 2而平衡， 的平衡知识即平行四边形法则可知：F ,=G B S in ： =6N , F ,=G B cos 〉=8N 。

再以 A 物体为研 象 ,如图可知，A 物体所受摩擦力为f =F 2 -F^8N -6N =2N ,方向向左。

本题 C 选项符合题意。

（2）软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与其他物体的相 互间作用力的方向总是沿着绳子。

注意轻绳“拉紧”和“伸直”的区别：“拉紧”的轻绳，一定而“伸直”的轻绳，还没有发生形变，没有张力。

例2■物体A 质量为m ，用两根轻绳B 、C 连接到墙上，在物体 一个力F ,如图所示，二=60，要使两绳都能伸直，求 小范围。

解析：我们先假设拉力F 较小，则绳C 将松弛，绳B 将有两个 不计滑 若B 重 则A 受因此 物体由力究对 拉紧，因有张力，A 上施加力F 的大图此，拉力F 的最小值F min ，出现在绳C 恰好伸直无弹力，而绳B 张紧时。

轻绳、轻杆、轻弹簧三种模型之比较一. 三种模型的主要特点1. 轻绳（1）轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

（2）轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

2. 轻杆（l）轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

（2）轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

3. 轻弹簧（1）轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

（2）轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

二. 三种模型的主要区别1.静止或匀速直线运动时例1.如图1所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

图1解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

由平衡条件可知，绳子对小球的弹力为F mg=，方向是沿着绳子向上。

若将轻绳换成轻弹簧，其结果是一样的。

例2.如图2所示，小车上有一弯折轻杆，杆下端固定一质量为m的小球。

当小车处于静止或匀速直线运动状态时，求杆对球的作用力的大小和方向。

图2解析：以小球为研究对象，可知小球受到杆对它一个的弹力和重力作用，由平衡条件可知小球受力如图3所示。

则可知杆对小球的弹力为F mg=，方向与重力的方向相反即竖直向上。

图3注意：在这里杆对小球的作用力方向不是沿着杆的方向。

轻绳、轻杆、轻弹簧三种模型的特点及其应用在中学物理中，经常会遇到绳、杆、弹簧三种典型的模型，在这里将它们的特点归类，供同学们学习时参考。

一.三种模型的特点1.轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征：①轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端及其中间各点的张力大小相等；②软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与其他物体的相互间作用力的方向总是沿着绳子；③不可伸长：即无论绳（或线）所受拉力多大，绳子（或线）的长度不变。

由此特点可知：绳（或线）中的张力可以突变。

2.轻杆具有以下几个特征：①轻：即轻杆的质量和重力可以视为等于零。

由此特点可知，同一轻杆的两端及其中间各点的张力大小相等；②硬：轻杆既能承受拉力也能承受压力，但其力的方向不一定沿着杆的方向；③轻杆不能伸长或压缩。

3.轻弹簧中学物理中的轻弹簧，也是理想化的模型。

具有以下几个特征：①轻：即弹簧的质量和重力可以视为等于零。

由此特点可知，向一轻弹簧的两端及其中间各点的张力大小相等；②弹簧既能承受拉力也能承受压力，其方向与弹簧的形变的方向相反；③由于弹簧受力时，要发生形变需要一段时间，所以弹簧的弹力不能发生突变，但当弹簧被剪断时，它所受的弹力立即消失。

二.三种模型的应用例1.如图1所示，质量相等的两个物体之间用一轻弹簧相连，再用一细线悬挂在天花板上静止，当剪断细线的瞬间两物体的加速度各为多大？解析：分析物体在某一时刻的瞬时加速度，关键是分析瞬时前后的受力情况及运动状态，再由牛顿第二定律求出瞬时加速度。

此类问题应注意两种模型的建立。

先分析剪断细线前两个物体的受力如图2，据平衡条件求出绳或弹簧上的弹力。

可知，F mg 2=，F F mg mg 122=+='。

剪断细线后再分析两个物体的受力示意图，如图2，绳中的弹力F 1立即消失，而弹簧的弹力不变，找出合外力据牛顿第二定律求出瞬时加速度，则图2剪断后m 1的加速度大小为2g ，方向向下，而m 2的加速度为零。
