1、轻杆、轻绳、轻弹簧模型(罗明良)

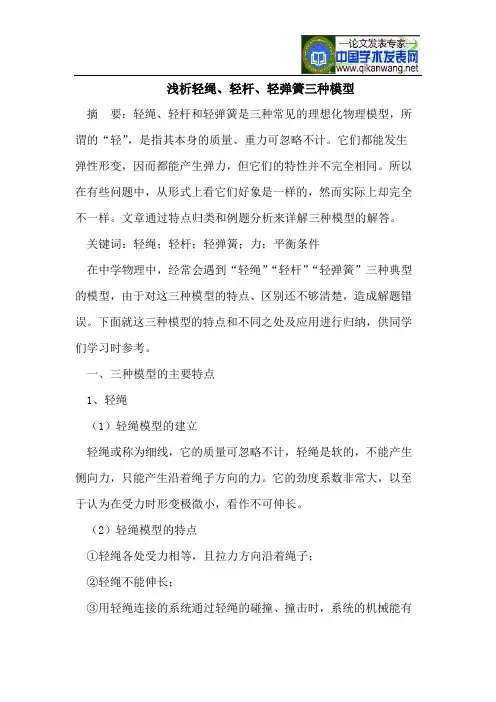

浅析轻绳、轻杆、轻弹簧三种模型摘要：轻绳、轻杆和轻弹簧是三种常见的理想化物理模型，所谓的“轻”，是指其本身的质量、重力可忽略不计。

它们都能发生弹性形变，因而都能产生弹力，但它们的特性并不完全相同。

所以在有些问题中，从形式上看它们好象是一样的，然而实际上却完全不一样。

文章通过特点归类和例题分析来详解三种模型的解答。

关键词：轻绳；轻杆；轻弹簧；力；平衡条件在中学物理中，经常会遇到“轻绳”“轻杆”“轻弹簧”三种典型的模型，由于对这三种模型的特点、区别还不够清楚，造成解题错误。

下面就这三种模型的特点和不同之处及应用进行归纳，供同学们学习时参考。

一、三种模型的主要特点1、轻绳（1）轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

（2）轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

2、轻杆（l）轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

（2）轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

3、轻弹簧（1）轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

（2）轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为f=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

二、三种模型的主要区别1、静止或匀速直线运动时图1例1．如图1所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

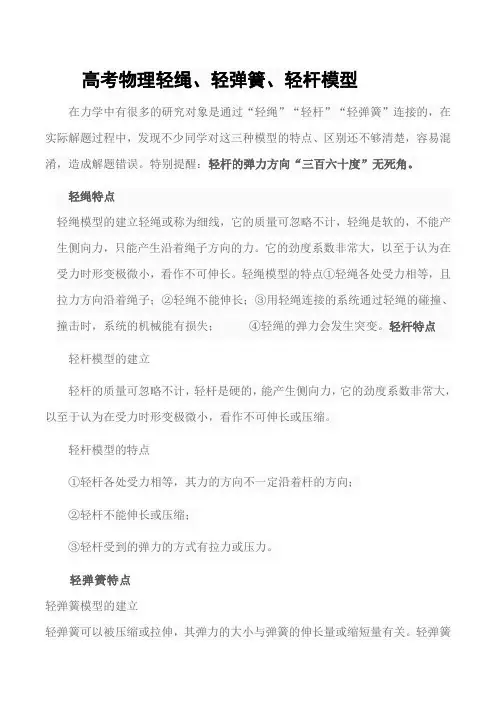

高考物理轻绳、轻弹簧、轻杆模型在力学中有很多的研究对象是通过“轻绳”“轻杆”“轻弹簧”连接的，在实际解题过程中，发现不少同学对这三种模型的特点、区别还不够清楚，容易混淆，造成解题错误。

特别提醒：轻杆的弹力方向“三百六十度”无死角。

轻绳特点轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

轻杆特点轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

轻弹簧特点轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

特别提醒：橡皮筋与轻弹簧极为相似，只是橡皮筋不能被压缩！静止或匀速运动例1、如图所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

由平衡条件可知，绳子对小球的弹力为F=mg，方向是沿着绳子向上。

若将轻绳换成轻弹簧，其结果是一样的。

例2、如图所示，小车上有一弯折轻杆，杆下端固定一质量为m的小球。

当小车处于静止或匀速直线运动状态时，求杆对球的作用力的大小和方向。

解析：以小球为研究对象，可知小球受到杆对它一个的弹力和重力作用，由平衡条件可知小球受力如图所示。

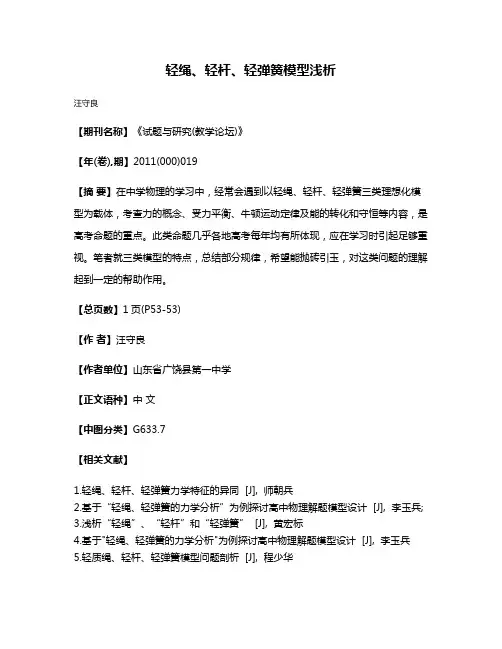

轻绳、轻杆、轻弹簧模型浅析
汪守良
【期刊名称】《试题与研究(教学论坛)》
【年(卷),期】2011(000)019
【摘要】在中学物理的学习中，经常会遇到以轻绳、轻杆、轻弹簧三类理想化模型为载体，考查力的概念、受力平衡、牛顿运动定律及能的转化和守恒等内容，是高考命题的重点。

此类命题几乎各地高考每年均有所体现，应在学习时引起足够重视。

笔者就三类模型的特点，总结部分规律，希望能抛砖引玉，对这类问题的理解起到一定的帮助作用。

【总页数】1页(P53-53)
【作者】汪守良
【作者单位】山东省广饶县第一中学
【正文语种】中文
【中图分类】G633.7
【相关文献】
1.轻绳、轻杆、轻弹簧力学特征的异同 [J], 师朝兵
2.基于“轻绳、轻弹簧的力学分析”为例探讨高中物理解题模型设计 [J], 李玉兵;
3.浅析“轻绳”、“轻杆”和“轻弹簧” [J], 黄宏标
4.基于"轻绳、轻弹簧的力学分析"为例探讨高中物理解题模型设计 [J], 李玉兵
5.轻质绳、轻杆、轻弹簧模型问题剖析 [J], 程少华
因版权原因，仅展示原文概要，查看原文内容请购买。

图4轻绳、轻杆、轻弹簧三种模型之比较轻绳、轻杆、轻弹簧作为中学物理最常见的三种典型的理想化力学模型，在各类题目中都会出现，有必要将它们的特点归类，供同学们学习时参考。

一. 轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征：（1）轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端及其中间各点的张力大小相等；例1. 如图1所示，PQ 是固定的水平导轨，两端有两个小定滑轮，物体A 、B 用轻绳连结，绕过定滑轮，不计滑轮的摩擦，系统处于静止时，α=37°，β＝53°，若B重10N ，A 重20N ，A 与水平导轨间摩擦因数0.2μ=,则A 受的摩擦力（ ）A ．大小为4N ，方向向左B ．大小为4N ，方向向右C ．大小为2N ，方向向左D ．大小为2N解析：要分析A 物体所受摩擦力，必须确定两绳子对A 的拉力情况。

因为两绳均为轻绳，且滑轮摩擦不计，因此绳子两端及其中间各点的张力大小相等，只要对B 物体受力分析即可知道绳子拉力大小情况。

如图2所示，B 受重力、两绳拉力1F 、2F 而平衡，由力的平衡知识即平行四边形法则可知：1=sin =6B F G N α, 1=cos =8B F G N α。

再以A 物体为研究对象，如图可知，A 物体所受摩擦力为21862f F F N N N =-=-=,方向向左。

本题C 选项符合题意。

（2）软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与其他物体的相互间作用力的方向总是沿着绳子。

注意轻绳 “拉紧” 和 “伸直”的区别：“拉紧”的轻绳，一定有张力，而“伸直”的轻绳，还没有发生形变，没有张力。

例2. 物体A 质量为m ，用两根轻绳B 、C 连接到墙上，在物体加一个力F ，如图所示，60θ=︒，要使两绳都能伸直，求力F 范围。

解析：我们先假设拉力F 较小，则绳C 将松弛，绳B 将拉紧，因此，拉力F 的最小值min F ，出现在绳C 恰好伸直无弹力，而Q 图1 Q图2图5 绳B 张紧时。

浅析轻绳、轻杆和轻弹簧模型的应用山西泽州县第一中学成文荣李智涛 048000轻绳、轻杆和轻弹簧，是力学中三个重要的理想模型,在高中物理解题中有着重要的地位，为了帮助学生正确地分析和解决与轻绳、轻杆和轻弹簧有关的问题，笔者对三个模型的相同点和不同点进行了总结，并想通过一定的实例，对学生学习和应用给与启迪思考。

一、三个模型的相同点1、“轻”- 不计质量，不受重力。

2、在任何情况下,沿绳、杆和弹簧伸缩方向的张力、弹力处处相等.二、三个模型的不同点1、形变特点轻绳—可以任意弯曲，但不能伸长,即伸长形变不计。

轻杆—不能任意弯曲，不能伸长和缩短，即伸缩形变不计。

轻弹簧—可以伸长,也可以缩短,且伸缩形变不能忽略不计。

2、施力和受力特点轻绳 - 只能产生和承受沿绳方向的拉力.轻杆 - 不仅能产生和承受沿杆方向的拉力和压力，还能产生和承受不沿杆方向的拉力和压力。

轻弹簧—可以产生和承受沿弹簧伸缩方向的拉力和压力。

3、力的变化特点轻绳—张力的产生、变化、或消失不需要时间,具有突变性和瞬时性。

轻杆 - 拉力和压力的产生、变化或消失不需要时间,具有突变性和瞬时性.轻弹簧—弹力的产生、变化或消失需要时间,即只能渐变，不具有瞬时性,且在形变保持瞬间，弹力保持不变。

(注意 :当弹簧的自由端无重物时，形变消失不需要时间）4、连接体的运动特点轻绳 - 轻绳平动时,两端的连接体沿绳方向的速度（或速度分量)总是相等，且等于省上各点的平动速度；轻绳转动并拉直时，连接体具有相同的角速度，而线速度与转动半径成正比。

轻杆—轻杆平动时，连接体具有相同的平动的速度;轻杆转动时，连接体具有相同的角速度，而线速度与转动半径成正比.轻弹簧—在弹簧发生形变的过程中，两端连接体的速率不一定相等；在弹簧形变最大，即弹性势能最大时，两端连接体的速率相等；在弹簧转动时，连接体的转动半径随弹力变化,速度方向不一定垂直于弹力。

5、作功和能量转化特点轻绳 - 在连接体作匀速率和变速率圆周运动的过程中，绳的拉力都不作功；在绳突然拉直的瞬间,有机械能转化为绳的内能，即机械能不守恒.轻杆—在连接体作匀速率和变速率圆周运动的过程中，轻杆的法向力对物体不作功，而切向力既可以对物体作正功，也可以对物体作负功,但系统机械能守恒。

物理建模 1.轻杆、轻绳、轻弹簧模型模型阐述轻杆、轻绳、轻弹簧都是忽略质量的理想模型，与这三个模型相关的问题在高中物理中有相当重要的地位，且涉及的情景综合性较强，物理过程复杂，能很好地考查学生的综合分析能力，是高考的常考问题.为结点)图2－1－8【典例2】 一轻弹簧两端分别连接物体a 、b ，在水平力作用下共同向右做匀加速运动，如图2－1－9所示，在水平面上时，力为F 1，弹簧长为L 1，在斜面上时，力为F 2，弹簧长为L 2，已知a 、b 两物体与接触面间的动摩擦因数相同，则轻弹簧的原长为( )．图2－1－9A.L 1＋L 22B.F 1L 1－F 2L 2F 2－F 1C.F 2L 1－F 1L 2F 2－F 1 D.F 2L 1＋F 1L 2F 2＋F 1即学即练 (2013·石家庄质检，18)如图2－1－10所示，一个“Y”形弹弓顶部跨度为L ，两根相同的橡皮条自由长度均为L ，在两橡皮条的末端用一块软羊皮(长度不计)做成裹片．若橡皮条的弹力与形变量的关系满足胡克定律，且劲度系数为k ，发射弹丸时每根橡皮条的最大长度为2L (弹性限度内)，则发射过程中裹片对弹丸的最大作用力为( )．图2－1－10A ．kLB ．2kL C.32kL D.152kL 附：对应高考题组(PPT 课件文本，见教师用书)1．(2010·新课标全国卷，15)一根轻质弹簧一端固定，用大小为F 1的力压弹簧的另一端，平衡时长度为l 1；改用大小为F 2的力拉弹簧，平衡时长度为l 2.弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为( )．A.F 2－F 1l 2－l 1 B.F 2＋F 1l 2＋l 1C.F 2＋F 1l 2－l 1 D.F 2－F 1l 2＋l 12．(2011·山东卷，19)如图所示，将两相同的木块a 、b 置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a 、b 均静止，弹簧处于伸长状态，两细绳均有拉力，a 所受摩擦力F f a ≠0，b 所受摩擦力F f b ＝0.现将右侧细绳剪断，则剪断瞬间( )．A ．F f a 大小不变B ．F f a 方向改变C ．F f b 仍然为零D ．F f b 方向向右3．(2012·山东基本能力，85)力是物体间的相互作用，下列有关力的图示及表述正确的是( )．物理建模 1.轻杆、轻绳、轻弹簧模型模型阐述轻杆、轻绳、轻弹簧都是忽略质量的理想模型，与这三个模型相关的问题在高中物理中有相当重要的地位，且涉及的情景综合性较强，物理过程复杂，能很好地考查学生的综合分析能力，是高考的常考问题.为结点)图2－1－8解析 甲为自由杆，受力一定沿杆方向，如下图甲所示的F N1.乙为固定杆，受力由O 点所处状态决定，此时受力平衡，由平衡条件知杆的支持力F N2的方向与mg 和F 1的合力方向相反，如下图乙所示．答案 如解析图所示【典例2】 一轻弹簧两端分别连接物体a 、b ，在水平力作用下共同向右做匀加速运动，如图2－1－9所示，在水平面上时，力为F 1，弹簧长为L 1，在斜面上时，力为F 2，弹簧长为L 2，已知a 、b 两物体与接触面间的动摩擦因数相同，则轻弹簧的原长为( )．图2－1－9A.L 1＋L 22B.F 1L 1－F 2L 2F 2－F 1C.F 2L 1－F 1L 2F 2－F 1 D.F 2L 1＋F 1L 2F 2＋F 1解析 设物体a 、b 的质量分别为m 1、m 2，与接触面间的动摩擦因数为μ，弹簧原长为L 0，在水平面上时，以整体为研究对象有F 1－μ(m 1＋m 2)g ＝(m 1＋m 2)a ，①隔离a 物体有k (L 1－L 0)－μm 1g ＝m 1a ，② 联立解得k (L 1－L 0)＝m 1m 1＋m 2F 1，③ 同理可得k (L 2－L 0)＝m 1m 1＋m 2F 2，④ 联立③④可得轻弹簧的原长为L 0＝F 2L 1－F 1L 2F 2－F 1，C 对．答案 C反思总结 如何理解理想化模型——“轻弹簧”与“橡皮筋” (1)弹簧与橡皮筋产生的弹力遵循胡克定律F ＝kx ，x 是指形变量．(2)“轻”即指弹簧(或橡皮筋)的重力不计，所以同一弹簧的两端及中间各点的弹力大小相等． (3)弹簧既能受拉力，也能受压力(沿弹簧轴线)，分析弹簧问题时一定要特别注意这一点，而橡皮筋只能受拉力作用．(4)弹簧和橡皮筋中的弹力均不能突变，但当将弹簧(或橡皮筋)剪断时，其弹力立即消失．即学即练 (2013·石家庄质检，18)如图2－1－10所示，一个“Y”形弹弓顶部跨度为L ，两根相同的橡皮条自由长度均为L ，在两橡皮条的末端用一块软羊皮(长度不计)做成裹片．若橡皮条的弹力与形变量的关系满足胡克定律，且劲度系数为k ，发射弹丸时每根橡皮条的最大长度为2L (弹性限度内)，则发射过程中裹片对弹丸的最大作用力为( )．图2－1－10A ．kLB ．2kL C.32kL D.152kL 解析 对裹片受力分析，由相似三角形可得：kL2L＝F2?2L ?2－⎝⎛⎭⎫L 22得：F ＝152kL 则裹片对弹丸的最大作用力为F 丸＝F ＝152kL ，故选项D 正确． 答案 D附：对应高考题组(PPT 课件文本，见教师用书)1．(2010·新课标全国卷，15)一根轻质弹簧一端固定，用大小为F 1的力压弹簧的另一端，平衡时长度为l 1；改用大小为F 2的力拉弹簧，平衡时长度为l 2.弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为( )．A.F 2－F 1l 2－l 1B.F 2＋F 1l 2＋l 1 C.F 2＋F 1l 2－l 1 D.F 2－F 1l 2＋l 1解析 设弹簧原长为l ，由题意知，F 1＝k (l －l 1)，F 2＝k (l 2－l )，两式联立，得k ＝F 2＋F 1l 2－l 1，选项C 正确． 答案 C2．(2011·山东卷，19)如图所示，将两相同的木块a 、b 置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a、b均静止，弹簧处于伸长状态，两细绳均有拉力，a所受摩擦力F f a≠0，b所受摩擦力F f b＝0.现将右侧细绳剪断，则剪断瞬间( )．A．F f a大小不变B．F f a方向改变C．F f b仍然为零D．F f b方向向右解析剪断右侧绳的瞬间，右侧细绳上拉力突变为零，而弹簧对两木块的拉力没有发生突变，与原来一样，所以b对地面有向左的运动趋势，受到静摩擦力F f b方向向右，C错误，D正确．剪断右侧绳的瞬间，木块a受到的各力都没有发生变化，A正确，B错误．答案AD3．(2012·山东基本能力，85)力是物体间的相互作用，下列有关力的图示及表述正确的是( )．解析由于在不同纬度处重力加速度g不同，旅客所受重力不同，故对飞机的压力不同，A错误．充足气的篮球平衡时，篮球壳对内部气体有压力作用，即内外气体对篮球壳压力的差值等于篮球壳对内部气体的压力，故B正确．书对桌子的压力作用在桌子上，箭尾应位于桌面上，故C错误．平地上匀速行驶的汽车，其主动轮受到地面的摩擦力是其前进的动力，地面对其从动轮的摩擦力是阻力，汽车受到的动力与阻力平衡时才能匀速前进，故D正确．答案BD。

轻绳、轻杆、轻弹簧三种模型之比较河南陈超众在力学中有很多的研究对象是通过“轻绳”“轻杆”“轻弹簧”连接的，在实际解题过程中，发现不少同学对这三种模型的特点、区别还不够清楚，容易混淆，造成解题错误。

下面就这三种模型的特点和不同之处及应用进行归纳，希望对大家有所帮助。

一. 三种模型的主要特点1. 轻绳（1）轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

（2）轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

2. 轻杆（l）轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

（2）轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

3. 轻弹簧（1）轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

（2）轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

二. 三种模型的主要区别1. 静止或匀速直线运动时例1. 如图1所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

图1解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

由平衡条件，方向是沿着绳子向上。

可知，绳子对小球的弹力为F mg若将轻绳换成轻弹簧，其结果是一样的。

例2. 如图2所示，小车上有一弯折轻杆，杆下端固定一质量为m的小球。

当小车处于静止或匀速直线运动状态时，求杆对球的作用力的大小和方向。

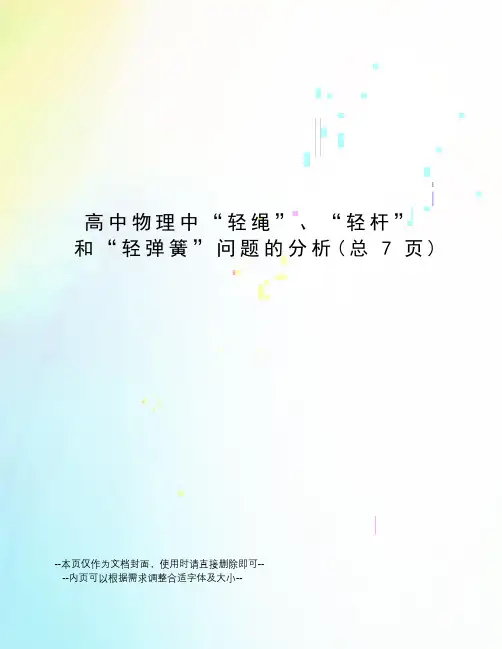

高中物理中“轻绳”、“轻杆”和“轻弹簧”问题的分析(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高中物理中“轻绳”、“轻杆”和“轻弹簧”的问题分析中学阶段常涉及到“轻绳”、“轻杆”和“轻弹簧”模型，这三种模型都是由各种实际情况中的绳、杆和弹簧抽象出来的理想化物理模型。

但它们的成因和特性并不完全相同，由此导致这类模型在实际应用中有很多同学混淆出错，下面对这三种模型的特点及区别应用作一些简单的讨论和分析。

一、三个模型的正确理解1. 轻绳模型轻绳也称细线，它的质量可忽略不计；轻绳是软的；同时它的劲度系数非常大，可认为在受外力作用时它的形变极微小，看作不可伸长；其弹力的主要特征是：①不能承受压力，不能产生侧向力，只能产生沿绳收缩方向的拉力。

②内部张力大小处处相等，且与运动状态无关。

③轻绳的弹力大小可发生突变。

2. 轻杆模型轻杆的质量可忽略不计，轻杆是硬的，它的劲度系数非常大，可认为在受外力作用时形变极微小，看作不可伸长或压缩；其弹力的主要特征是：①轻杆既可产生压力、也可产生拉力，且能产生侧向力（力的方向不一定沿着杆的方向）；②轻杆各处受力大小相等，且与运动状态无关；③轻杆的弹力可发生突变。

3. 轻弹簧模型轻弹簧的质量可忽略不计，可以被压缩或拉伸。

其弹力的主要特征是：①轻弹簧能产生沿弹簧轴线伸缩方向的压力或拉力；②轻弹簧各处受力大小相等，且与弹簧形变的方向相反；③轻弹簧产生的弹力是连续变化的，不能发生突变，只能渐变（除弹簧被剪断外）；④在弹性限度内，弹力的大小与弹簧的形变量成正比，即F ＝kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量。

二、三种模型的主要区别及应用下面结合例题分析它们的区别及应用：1. 轻绳对物体只能产生沿绳收缩方向的拉力，而轻杆对物体的弹力不一定沿杆的方向。

【例1】如图1所示，轻绳一端系着质量为m的小球，另一端系在固定于小车上一直杆AB的上端；试求当小车以a的加速度水平向左匀加速度直线运动，轻绳对小球作用力的大小和方向？解析：如图2所示，小球受两个力作用：重力mg和绳对小球弹力T。

中学阶段常涉及到“轻绳”、“轻杆”和“轻弹簧”模型，这三种模型都是由各种实际情况中的绳、杆和弹簧抽象出来的理想化物理模型。

但它们的成因和特性并不完全相同，由此导致这类模型在实际应用中有很多同学混淆出错，笔者拟对这三种模型的特点及区别应用作一些简单的讨论。

一、三个模型的正确理解1. 轻绳模型轻绳也称细线，它的质量可忽略不计；轻绳是软的；同时它的劲度系数非常大，可认为在受外力作用时它的形变极微小，看作不可伸长；其弹力的主要特征是：①不能承受压力，不能产生侧向力，只能产生沿绳收缩方向的拉力。

②内部张力大小处处相等，且与运动状态无关。

③轻绳的弹力大小可发生突变。

2. 轻杆模型轻杆的质量可忽略不计，轻杆是硬的，它的劲度系数非常大，可认为在受外力作用时形变极微小，看作不可伸长或压缩；其弹力的主要特征是：①轻杆既可产生压力、也可产生拉力，且能产生侧向力（力的方向不一定沿着杆的方向）；②轻杆各处受力大小相等，且与运动状态无关；③轻杆的弹力可发生突变。

3. 轻弹簧模型轻弹簧的质量可忽略不计，可以被压缩或拉伸。

其弹力的主要特征是：①轻弹簧能产生沿弹簧轴线伸缩方向的压力或拉力；②轻弹簧各处受力大小相等，且与弹簧形变的方向相反；③轻弹簧产生的弹力是连续变化的，不能发生突变，只能渐变（除弹簧被剪断外）；④在弹性限度内，弹力的大小与弹簧的形变量成正比，即F＝kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量。

二、三种模型的主要区别及应用下面结合例题分析它们的区别及应用：1. 轻绳对物体只能产生沿绳收缩方向的拉力，而轻杆对物体的弹力不一定沿杆的方向。

【例1】如图1所示，轻绳一端系着质量为m的小球，另一端系在固定于小车上一直杆AB的上端；试求当小车以a的加速度水平向左匀加速度直线运动，轻绳对小球作用力的大小和方向？解析：如图2所示，小球受两个力作用：重力mg和绳对小球弹力T。

因为细绳只能被拉伸，则绳的弹力只能是沿绳方向的拉力，设绳与竖直方向的夹角为α。

轻绳、轻杆、轻弹簧三种模型之比较一. 三种模型的主要特点1. 轻绳（1）轻绳模型的建立轻绳或称为细线，它的质量可忽略不计，轻绳是软的，不能产生侧向力，只能产生沿着绳子方向的力。

它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长。

（2）轻绳模型的特点①轻绳各处受力相等，且拉力方向沿着绳子；②轻绳不能伸长；③用轻绳连接的系统通过轻绳的碰撞、撞击时，系统的机械能有损失；④轻绳的弹力会发生突变。

2. 轻杆（l）轻杆模型的建立轻杆的质量可忽略不计，轻杆是硬的，能产生侧向力，它的劲度系数非常大，以至于认为在受力时形变极微小，看作不可伸长或压缩。

（2）轻杆模型的特点①轻杆各处受力相等，其力的方向不一定沿着杆的方向；②轻杆不能伸长或压缩；③轻杆受到的弹力的方式有拉力或压力。

3. 轻弹簧（1）轻弹簧模型的建立轻弹簧可以被压缩或拉伸，其弹力的大小与弹簧的伸长量或缩短量有关。

（2）轻弹簧的特点①轻弹簧各处受力相等，其方向与弹簧形变的方向相反；②弹力的大小为F=kx，其中k为弹簧的劲度系数，x为弹簧的伸长量或缩短量；③弹簧的弹力不会发生突变。

二. 三种模型的主要区别1.静止或匀速直线运动时例1.如图1所示，有一质量为m的小球用轻绳悬挂于小车顶部，小车静止或匀速直线运动时，求绳子对小球作用力的大小和方向。

图1解析：小车静止或匀速直线运动时，小球也处于静止或匀速直线运动状态。

由平衡条件可知，绳子对小球的弹力为F mg=，方向是沿着绳子向上。

若将轻绳换成轻弹簧，其结果是一样的。

例2.如图2所示，小车上有一弯折轻杆，杆下端固定一质量为m的小球。

当小车处于静止或匀速直线运动状态时，求杆对球的作用力的大小和方向。

图2解析：以小球为研究对象，可知小球受到杆对它一个的弹力和重力作用，由平衡条件可知小球受力如图3所示。

则可知杆对小球的弹力为F mg=，方向与重力的方向相反即竖直向上。

图3注意：在这里杆对小球的作用力方向不是沿着杆的方向。

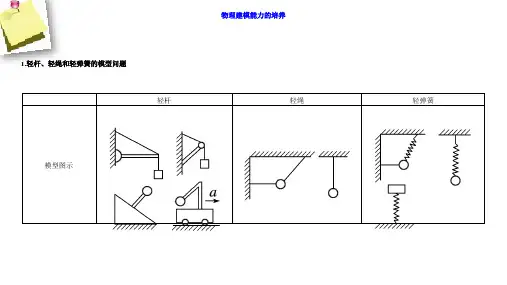

专题2.6 轻绳、轻杆、轻弹簧“绳上的‘死结’和‘活结’模型”“活动杆”与“固定杆”问题轻杆、轻绳、轻弹簧模型1．三种模型对比型图型特只能发生微小形变张力大小相等方向特点可以是任意方向2．弹簧与橡皮筋的弹力特点(1)弹簧与橡皮筋产生的弹力遵循胡克定律F＝kx。

(2)橡皮筋、弹簧的两端及中间各点的弹力大小相等。

(3)弹簧既能受拉力，也能受压力(沿弹簧轴线)，而橡皮筋只能受拉力作用。

(4)弹簧和橡皮筋中的弹力均不能突变，但当将弹簧或橡皮筋剪断时，其弹力立即消失。

【典例1】如图所示为位于水平面上的小车，固定在小车上的支架的斜杆与竖直杆的夹角为θ，在斜杆的下端固定有质量为m 的小球。

下列关于斜杆对小球的作用力F 的判断中，正确的是( )A ．小车静止时，F ＝mg sin θ，方向沿杆向上B ．小车静止时，F ＝mg cos θ，方向垂直于杆向上C ．小车向右匀速运动时，一定有F ＝mg ，方向竖直向上D ．小车向右匀加速运动时，一定有F ＞mg ，方向一定沿杆向上 【思路点拨】解答本题时可按以下思路进行：小球的运动状态―→小球所受的合力―――――――→牛顿第二定律或者平衡条件确定弹力的大小和方向【名师点睛】 轻杆弹力的确定方法杆的弹力与绳的弹力不同，绳的弹力始终沿绳指向绳收缩的方向，但杆的弹力方向不一定沿杆的方向，其大小和方向的判断要根据物体的运动状态来确定，可以理解为“按需提供”，即为了维持物体的状态，由受力平衡或牛顿运动定律求解得到所需弹力的大小和方向，杆就会根据需要提供相应大小和方向的弹力。

一、“活结”与“死结”绳是物体间连接的一种方式，当多个物体用绳连接的时候，其间必然有“结”的出现，根据“结”的形式不同，可以分为“活结”和“死结”两种.“活结”“活结”可理解为把绳子分成两段，且可以沿绳子移动的结点．“活结”一般是由绳跨过滑轮或者绳上挂一光滑挂钩而形成的．绳子虽然因“活结”而弯曲，但实际上是同根绳，所以由“活结”分开的两段绳子上弹力的大小一定相等，两段绳子合力的方向一定沿这两段绳子夹角的平分线．“死结”“死结”可理解为把绳子分成两段，且不可沿绳子移动的结点。

方法15 高中物理模型盘点（五）轻杆、轻绳和轻弹簧模型物理模型盘点——轻杆、轻绳、轻弹簧模型1．三种模型的相同点(1)“轻”——不计质量，不受重力。

(2)在任何情况下，沿绳、杆和弹簧伸缩方向的弹力处处相等。

2．三种模型的不同点轻杆轻绳轻弹簧形变 特点 只能发生微小形变，不能弯曲只能发生微小形变，各处弹力大小相等，能弯曲发生明显形变，可伸长，也可压缩，不能弯曲方向 特点 不一定沿杆，可以是任意方向只能沿绳，指向绳收缩的方向 一定沿弹簧轴线，与形变方向相反 作用效 果特点 可提供拉力、推力只能提供拉力可以提供拉力、推力能否 突变能发生突变 能发生突变 一般不能发生突变如图所示，水平轻杆的一端固定在墙上，轻绳与竖直方向的夹角为37°，小球的重力为12 N ，轻绳的拉力为10 N ，水平轻弹簧的拉力为9 N ，则轻杆对小球的作用力的大小及其方向与竖直方向夹角θ为( )A ．12 N 53°B ．6 N 90°C ．5 N 37°D ．1 N 90°解析： 本题考查轻绳、轻杆、轻弹簧中力的方向及大小的特点，解题时要结合题意及小球处于平衡状态的受力特点。

以小球为研究对象，受力分析如图所示，小球受四个力的作用：重力、轻绳的拉力、轻弹簧的拉力、轻杆的作用力，其中轻杆的作用力的方向和大小不能确定，重力、弹簧的弹力二者的合力的大小为F ＝G 2＋F 21＝15 N 。

设F 与竖直方向夹角为α，sin α＝F 1F ＝35，则α＝37°。

所以杆对小球的作用力方向与F 2方向相同，大小为F 1－F 2＝5 N 。

故选项C 正确。

答案： C如图所示，一重为10 N的球固定在支杆AB的上端，用一段绳子水平拉球，使杆发生弯曲。

已知绳的拉力为7.5 N，则AB杆对球的作用力()A．大小为7.5 NB．大小为10 NC．方向与水平方向成53°角斜向右下方D．方向与水平方向成53°角斜向左上方解析：对小球进行受力分析可得，AB杆对球的作用力和绳子的拉力与小球的重力的合力等值反向，由平衡条件知：F＝102＋7.52 N＝156.25 N，故A、B均错。

轻绳、轻杆.轻弹簧三种模型的特点及其应用在中学物理中，经常会遇到绳、杆、弹簧三种典型的模型，在这里将它们的特点归类，供同学们学习时参考。

一.三种模型的特点1.轻绳（或细绳）中学物理中的绳和线，是理想化的模型，具有以下几个特征：①轻：即绳（或线）的质量或重力可以视为等于零。

由此特点可知，同一根绳（或线）的两端及其中间各点的张力大小相等：②软：即绳（或线）只能受拉力，不能承受压力。

由此特点可知：绳（或线）与英他物体的相互间作用力的方向总是沿着绳子：③不可伸长：即无论绳（或线）所受拉力多大，绳子（或线）的长度不变。

由此特点可知：绳（或线）中的张力可以突变。

2.轻杆具有以下几个特征：①轻：即轻杆的质量和重力可以视为等于零。

由此特点可知，同一轻杆的两端及其中间各点的张力大小相等：②硬：轻杆既能承受拉力也能承受压力，但其力的方向不一立沿着杆的方向；③轻杆不能伸长或压缩。

3.轻弹簧中学物理中的轻弹簧，也是理想化的模型。

具有以下几个特征：①轻：即弹簧的质量和重力可以视为等于零。

由此特点可知，向一轻弹簧的两端及英中间各点的张力大小相等：②弹簧既能承受拉力也能承受压力，其方向与弹簧的形变的方向相反：③由于弹簧受力时，要发生形变需要一段时间，所以弹簧的弹力不能发生突变，但当弹簧被剪断时，它所受的弹力立即消失。

二.三种模型的应用例1.如图1所示，质量相等的两个物体之间用一轻禅簧相连，再用一细线悬挂在天花板上静止，当剪断细线的瞬间两物体的加速度各为多大解析：分析物体在某一时刻的瞬时加速度，关键是分析瞬时前后的受力情况及运动状态, 再由牛顿第二立律求出瞬时加速度。

此类问题应注意两种模型的建立。

先分析剪断细线前两个物体的受力如图2,据平衡条件求出绳或弹簧上的弹力。

可知，F2 = mg , 片=FJ+mg = 2mg °剪断细线后再分析两个物体的受力示意图，如图2,绳中的弹力入立即消失，而弹簧的弹力不变，找岀合外力据牛顿第二泄律求岀瞬时加速度，则图2剪断后m：的加速度大小为2g,方向向下，而业的加速度为零。

龙源期刊网
谈轻绳、轻杆和轻弹簧三种理想模型
作者：毕海涛
来源：《数理化学习·高三版》2013年第09期
在高中物理中，轻绳、轻杆和轻弹簧三种理想化模型是极为常见的，但却并不为学生所熟知.在许多力学问题中，由于对模型特性理解得不准确，出现了学生一听就“通”，教师一讲就“痛”的现象.本文将通过深入分析，对三个模型进行全面的展示.
何为“轻”？顾名思义，质量很小，物理学中视这样的物体m=0.
为何采用“轻”模型？为了突出其产生的弹力特点而忽略其质量引起的其他问题，这体现了《高中物理课程标准》中“了解物质结构、相互作用和运动的一些基本概念和规律”的目标要求.
“轻”模型的共同特点是什么？因为m=0，根据牛顿第二定律，
F合=0，所以“轻”模型在共点力作用下始终处于平衡状态，这有助于问题的进一步探讨.。
